Po co w lakierni pneumatyka? Krótko o funkcjach sprężonego powietrza

W warsztacie lakierniczym sprężone powietrze pełni zwykle cztery role:

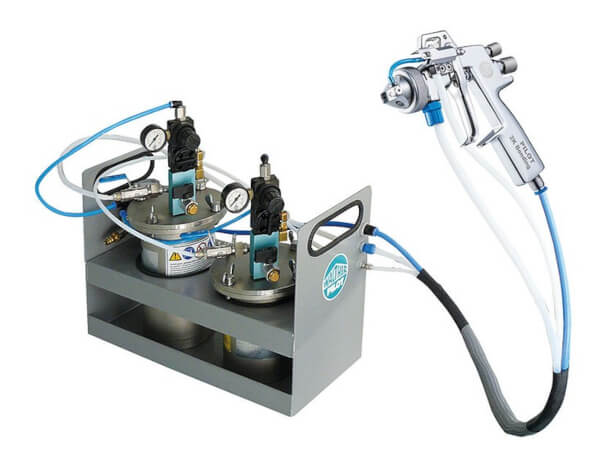

1. Medium do aplikacji powłok

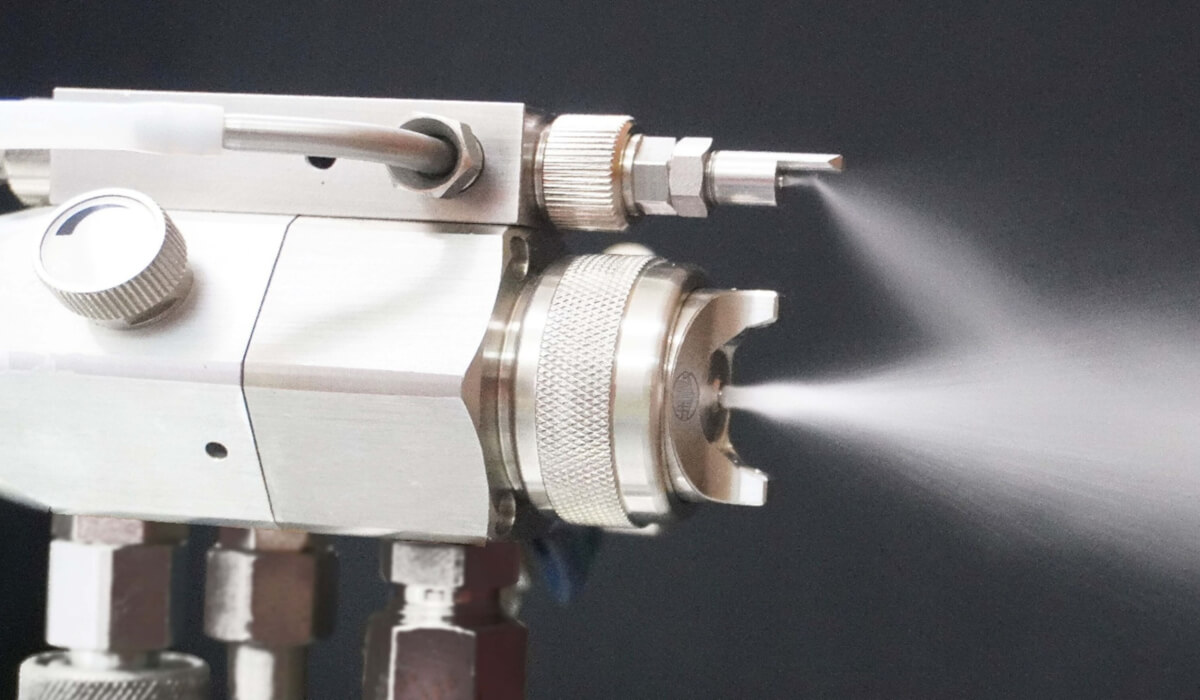

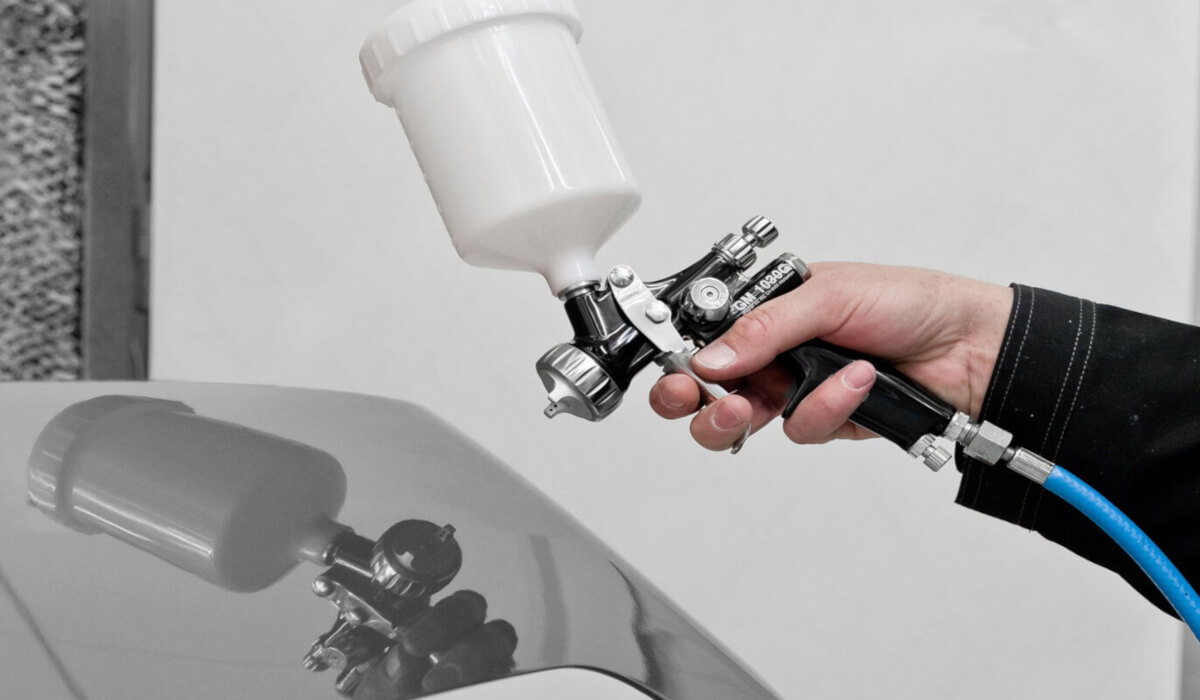

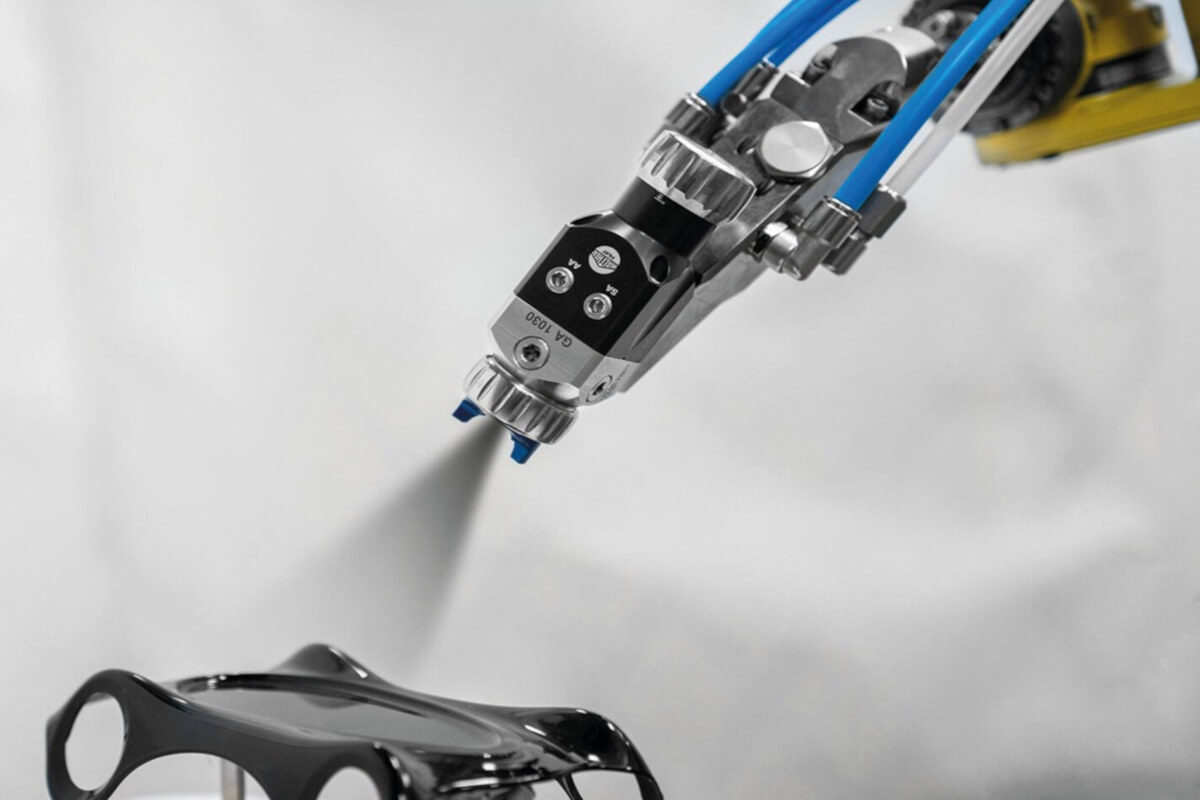

Zasilanie pistoletów natryskowych (HVLP/HTE/konwencjonalne), systemów ciśnieniowych, pomp membranowych do farb i rozpuszczalników, mieszadeł pneumatycznych.

2. Zasilanie narzędzi przygotowania powierzchni

Szlifierki pneumatyczne, polerki, odmuchy, pistolety do przedmuchu, czasem piaskowanie / mikrościerniwo.

3. Automatyka ruchu i sterowania

Siłowniki do drzwi kabiny, klap, przepustnic, docisków, podajników, stołów, manipulatorów, przenośników w malarniach przemysłowych.

4. Bezpieczeństwo i ergonomia

Układy blokad, zawory bezpieczeństwa, szybkie odpowietrzanie, kontrola ciśnienia, separacja stref, ograniczanie energii (np. ograniczniki przepływu).

Najważniejsza zasada: jakość powietrza decyduje o jakości lakieru

W lakiernictwie powietrze jest szczególnie „wrażliwe”, bo niesie w sobie wszystko, co może zniszczyć powłokę:

• woda (kondensat, para) → mlecznienie, matowienie, „plucie” wody,

• olej (aerozol i opary) → kratery, odspojenia, rybie oczka,

• pył (rdza z instalacji, kurz, cząstki z węży) → wtrącenia w lakierze,

• wahania ciśnienia i przepływu → zmiana atomizacji, struktury i „rozbicia” materiału.

Dlatego instalacja pneumatyczna do lakierni musi zawierać przygotowanie powietrza odpowiednie do procesu.

Filtracja i uzdatnianie – co zwykle stosuje się w lakierniach?

W praktyce układ wygląda kaskadowo:

1. Separator kondensatu / cyklon / filtr wstępny

Zbiera wodę i większe zanieczyszczenia. Chroni kolejne stopnie.

2. Filtr dokładny (koalescencyjny)

Wyłapuje aerozol olejowy i drobne cząstki. To „must-have” pod natrysk.

3. Filtr węglowy (adsorpcyjny) – często w sekcji „powietrze do lakieru”

Usuwa opary oleju i zapachy – istotne przy bardzo wrażliwych systemach powłokowych.

4. Osuszacz (chłodniczy albo osuszacz adsorpcyjny)

Jeśli masz skoki temperatur i wysoką wilgotność albo długie cykle – osuszanie stabilizuje punkt rosy i eliminuje wodę w pistolecie.

5. Redukcja i stabilizacja ciśnienia

Reduktory, precyzyjne regulatory, manometry – żeby pistolet i pompa pracowały powtarzalnie.

Instalacja sprężonego powietrza w lakierni – jak zbudować ją „po lakierniczemu”, a nie „po warsztatowemu”

Stabilność ciśnienia to nie teoria – w lakierni to efekt na elemencie

Wielu wykonawców skupia się na doborze pistoletu i dyszy, a ignoruje spadki ciśnienia na:

• zbyt długich lub zbyt cienkich wężach,

• złączkach o małym przelocie,

• szybkozłączkach „uniwersalnych” o niskiej przepustowości,

• filtrach bez serwisu (zatkanych wkładach),

• źle poprowadzonych liniach (syfony kondensatu).

W praktyce warto myśleć o instalacji jak o układzie przepływowym: przepływ + ciśnienie w punkcie odbioru muszą zgadzać się z wymaganiami procesu.

Najlepsze praktyki prowadzenia instalacji

• Magistrala z lekkim spadkiem i odwodnieniami w najniższych punktach.

• Odbiory z góry magistrali (żeby nie zaciągać kondensatu).

• Osobna gałąź „powietrze do lakieru” z dokładniejszą filtracją.

• Punkty serwisowe: zawór odcinający, filtr ciśnienia / reduktor, szybkie odpowietrzanie, manometr, ewentualnie filtr węglowy.

• Minimalizacja „wąskich gardeł”: krótkie odcinki elastyczne, odpowiednia średnica, złączki o pełnym przelocie.

Produkty pneumatyczne w lakierni – przegląd „od serca systemu” do narzędzia

Zawory i armatura odcinająca – fundament bezpieczeństwa i serwisu

W lakierni zawór odcinający to nie tylko „kranik”:

• pozwala bezpiecznie serwisować filtry i pistolety natryskowe,

• umożliwia odseparowanie stref (kabina / przygotowalnia / mieszalnia),

• bywa elementem procedur BHP (LOTO).

W praktyce spotkasz:

• zawory kulowe i odcinające w punktach odbioru,

• zawory z możliwością odpowietrzenia (bezpieczne rozprężenie odcinka),

• zawory zwrotne, dławiące, szybkie spusty powietrza w układach automatyki.

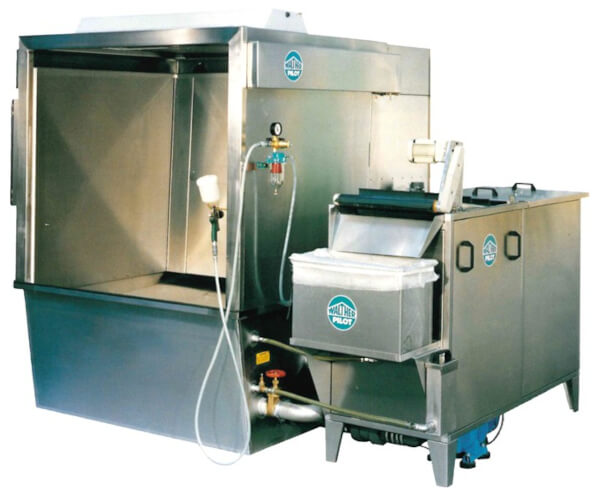

Przygotowanie powietrza (FRL) – filtr, reduktor

W lakierni temat smarowania jest specyficzny:

• dla pistoletu natryskowego i powietrza do lakieru – smarownicy się nie stosuje (ryzyko oleju w powłoce),



• dla narzędzi pneumatycznych (szlifierki, klucze pneumatyczne) smarowanie bywa potrzebne, ale najlepiej robić to na osobnej linii.

Dlatego często robi się dwa „światy”:

• linia „czysta” do natrysku: filtracja + osuszanie + stabilna redukcja,

• linia „narzędziowa”: filtracja + redukcja, czasem smarowanie.

Węże pneumatyczne – niedoceniany element jakości

Węże w lakierni muszą spełniać kilka sprzecznych wymagań:

• elastyczność i odporność na skręcanie,

• odporność na mgłę lakierniczą i rozpuszczalniki (kontakt zewnętrzny),

• brak pylenia/kruszenia się wewnątrz,

• odpowiednia średnica wewnętrzna (żeby nie dusić przepływu).

Typowe zastosowania:

• węże do pistoletów natryskowych,

• węże do pomp membranowych (powietrze zasilające),

• węże do przedmuchu i narzędzi,

• węże spiralne tam, gdzie liczy się porządek i szybkie odciąganie przewodu.

Złączki i szybkozłączki – małe elementy, duże straty

W lakierni szybkozłączka potrafi „zabić” przepływ bardziej niż metr węża. Zwracaj uwagę na:

• przelot i przepustowość (nie tylko gwint),

• jakość uszczelnienia (mikronieszczelności to realne koszty),

• odporność na uderzenia i chemię,

• standard połączeń (żeby uniknąć mieszania systemów).

W praktyce w punktach natrysku często warto stosować szybkozłączki o większym przelocie i możliwie małej stracie ciśnienia, a w automatyce – standardowe systemy przemysłowe dobrane do przepływu.

Pistolety do przedmuchu, dysze, zabezpieczenia

Przedmuch w lakierni ma dwie twarze:

• przygotowanie powierzchni i wydmuch pyłu z zakamarków,

• ryzyko wzbijania zanieczyszczeń i „wpychania” ich w strefę natrysku.

Dlatego oprócz samego pistoletu liczy się:

• kontrola ciśnienia przedmuchu,

• separacja stref (przedmuch poza kabiną),

• stosowanie filtracji w linii narzędziowej.

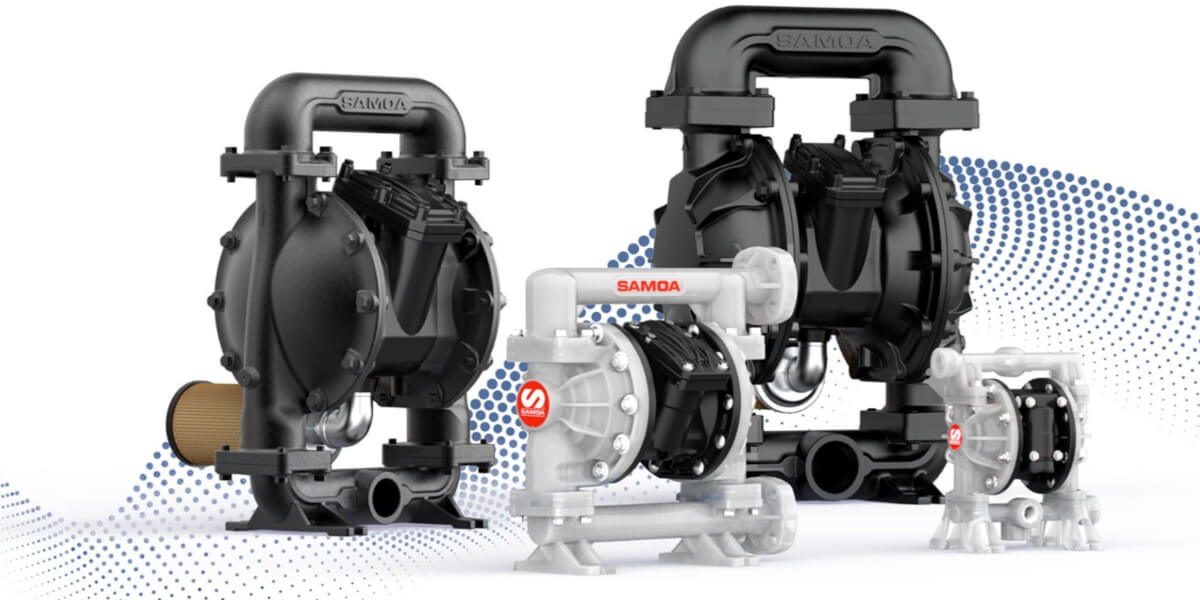

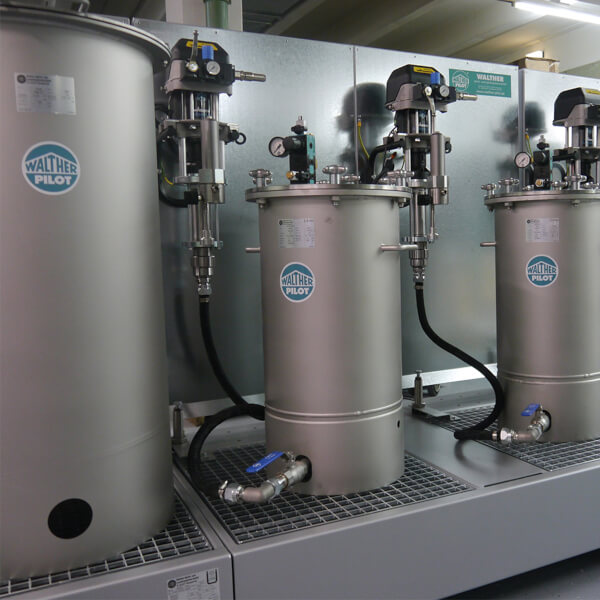

Pneumatyczne pompy membranowe (AODD) i mieszadła

W mieszalni i przy systemach ciśnieniowych królują rozwiązania pneumatyczne, bo są:

• odporne na przeciążenia,

• proste w regulacji (przez ciśnienie),

• dostępne w wykonaniach chemoodpornych i do stref zagrożonych.

Typowe zastosowania:

• przepompowywanie lakierów, utwardzaczy, rozcieńczalników (zgodnie z kompatybilnością materiałową),

• zasilanie systemów natrysku ciśnieniowego,

• mieszanie farb w zbiornikach (mieszadła pneumatyczne),

• recyrkulacja w instalacjach przemysłowych.

W tym obszarze pneumatyka „pomocnicza” jest równie ważna: reduktory, filtry powietrza do pompy, zawory odcinające, węże i złączki o odpowiedniej średnicy, bo pompa jest bardzo wrażliwa na spadki ciśnienia.

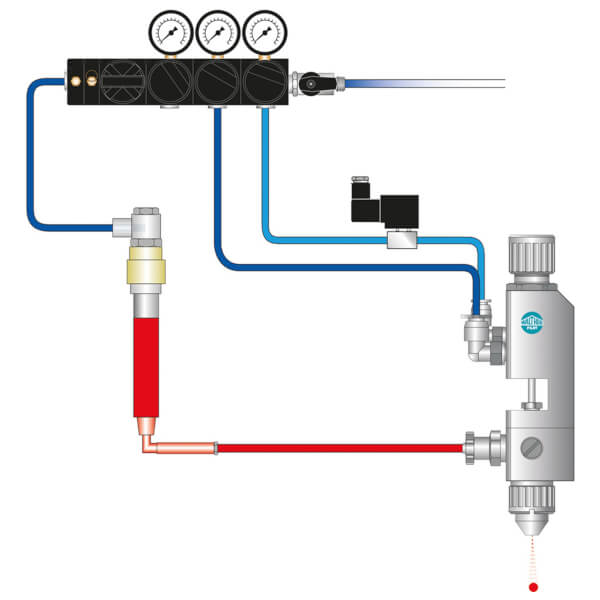

Siłowniki pneumatyczne i automatyka w kabinach oraz liniach przemysłowych

W lakierni przemysłowej pneumatyka napędowa jest wszędzie:

• siłowniki do drzwi kabin, zasuw, klap rewizyjnych,

• pozycjonowanie detali (dociski, stopery, windy, podnośniki),

• sterowanie przepustnicami i zaworami w instalacjach powietrza,

• mechanizmy w zawiesiach i transporterach (zależnie od technologii).

Wymagania przemysłowe: powtarzalność, ATEX, energooszczędność i utrzymanie ruchu

Strefy zagrożenia wybuchem i dobór elementów

Lakiernie rozpuszczalnikowe i proszkowe mogą tworzyć atmosfery wybuchowe (lotne rozpuszczalniki, pyły). To oznacza, że dobór urządzeń i osprzętu musi uwzględniać:

• klasyfikację stref,

• eliminację źródeł zapłonu (ładunki elektrostatyczne, iskrzenie),

• właściwe uziemienie, dobór materiałów i procedury.

To temat projektowy (BHP/technologia), ale z perspektywy pneumatyki praktycznie zawsze oznacza:

• porządną armaturę, szczelność i kontrolę wycieków,

• unikanie prowizorycznych połączeń,

• jasne rozdzielenie sekcji instalacji i procedury serwisowe.

Koszty sprężonego powietrza – wycieki i spadki ciśnienia

Lakiernie często mają duże zużycie powietrza (natrysk + narzędzia + automatyka). Dwa najczęstsze źródła kosztów:

• wycieki na złączkach i szybkozłączkach,

• „dławienie” instalacji (za małe średnice, zużyte wkłady filtracyjne, wąskie przeloty).

Wymiana kilku elementów pneumatycznych na lepiej dobrane (większy przelot, lepsze uszczelnienia, właściwa średnica węża) potrafi:

• poprawić atomizację (bo rośnie stabilność ciśnienia),

• zmniejszyć zużycie powietrza (bo nie trzeba „podkręcać” ciśnienia),

• skrócić czasy cyklu pomp i narzędzi.

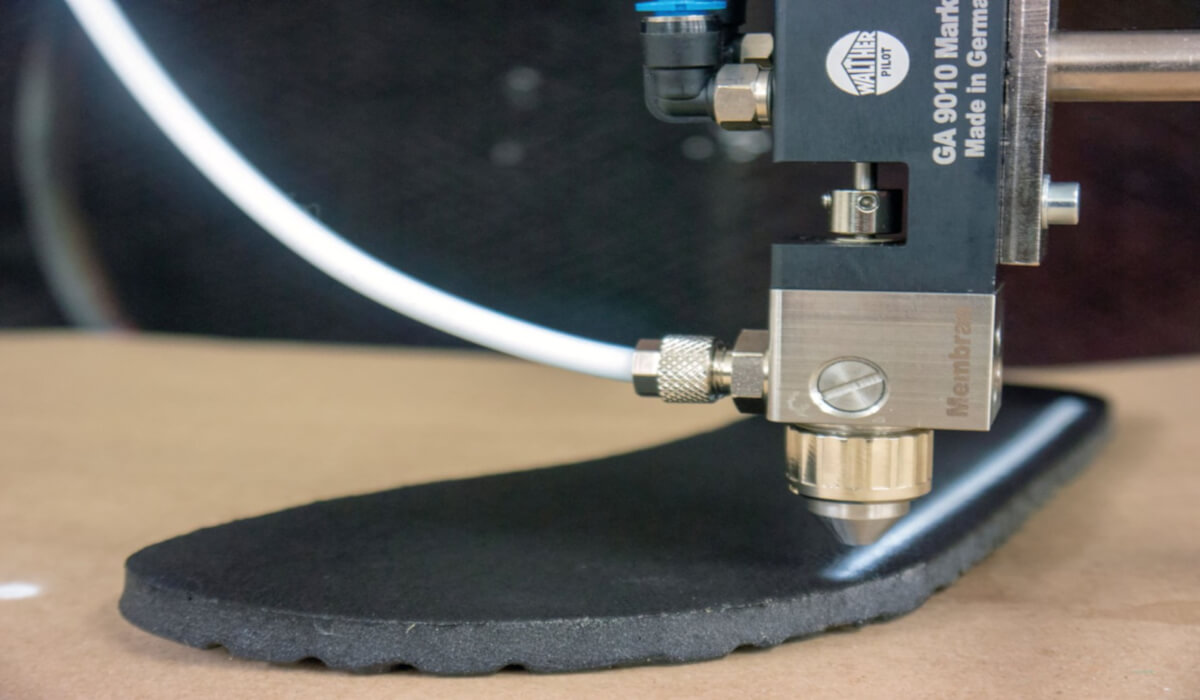

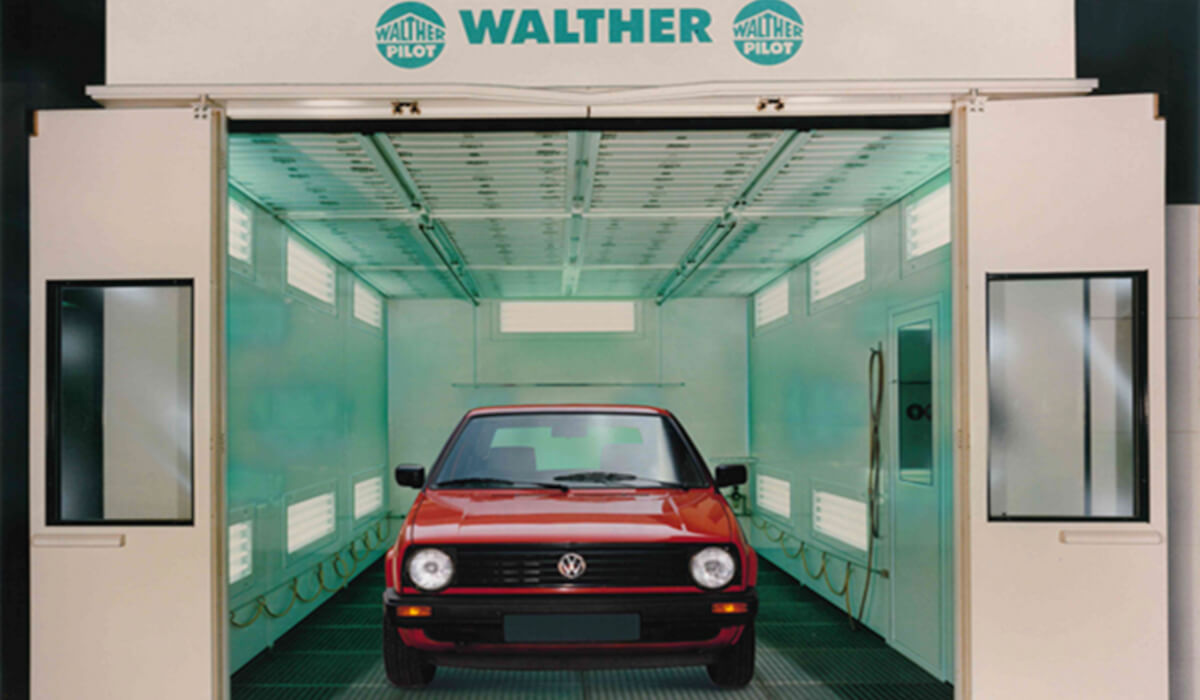

Utrzymanie ruchu: serwis filtrów, kontrola kondensatu, plan przeglądów

W lakierni nie da się „ustawić i zapomnieć”. Minimalny sensowny standard:

• regularna kontrola wkładów filtracyjnych (różnica ciśnień, harmonogram wymiany),

• sprawne spusty kondensatu,

• kontrola szczelności instalacji,

• okresowy przegląd węży (mikropęknięcia, utwardzenie, uszkodzenia końcówek),

• kalibracja manometrów/regulatorów w krytycznych punktach.

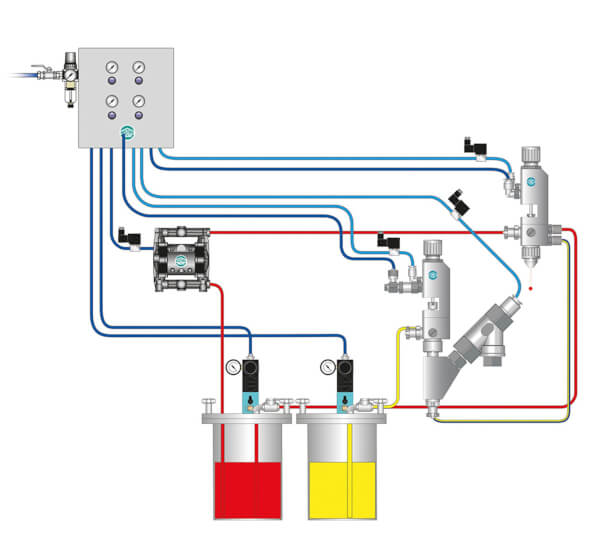

Przykładowa architektura pneumatyki w warsztacie lakierniczym

Poniżej praktyczny „szkielet”, który dobrze działa w wielu warsztatach:

1. Kompresor + zbiornik ciśnieniowy + chłodnica / osuszacz powietrza (jeśli potrzebny)

2. Separator kondensatu + filtr wstępny na wyjściu z kompresorowni

3. Magistrala z odwodnieniami i odbiorami z góry

4. Rozdział na dwie linie:

   • Linia A – natrysk (czysta): filtr dokładny + (osuszacz / filtr węglowy) + precyzyjna redukcja + szybkozłączka dużego przelotu + krótki wąż do pistoletu

   • Linia B – narzędzia: filtr + redukcja (+ ewentualne smarowanie) + szybkozłączki standardowe

5. Automatyka (jeśli jest): osobna sekcja z FRL, zaworem odcinającym / odpowietrzającym, rozdzielaczami i siłownikami

W każdym z tych punktów „wchodzą” typowe komponenty z portfolio Pneumat System: przygotowanie powietrza, armatura, złączki, przewody, elementy sterowania i napędy pneumatyczne.

Najczęstsze błędy w pneumatyce lakierni (i jak ich uniknąć)

1. Jedna instalacja do wszystkiego

Natrysk miesza się z narzędziami smarowanymi → ryzyko oleju w linii do lakieru.

Rozwiązanie: rozdział na linie „czystą” i „narzędziową”.

2. Za małe średnice i „wąskie gardła”

Wąż 6 mm + szybkozłączka o małym przelocie → spadek ciśnienia pod obciążeniem.

Rozwiązanie: dobór średnic do przepływu, ograniczenie długości elastycznych odcinków.

3. Brak kontroli kondensatu

Woda w pistolecie pojawia się „nagle”, zwykle przy zmianie temperatury.

Rozwiązanie: odwodnienia, osuszanie, sprawne spusty, separatory.

4. Filtry bez serwisu

Zatkany wkład to nie tylko spadek ciśnienia – to też ryzyko przenikania zanieczyszczeń.

Rozwiązanie: harmonogram przeglądów i wskaźniki spadku ciśnienia.

5. Prowizoryczne połączenia i nieszczelności

„Byle działało” = stały koszt energii i niestabilna praca.

Rozwiązanie: standaryzacja złączek, węży, szybkozłączek, poprawny montaż.

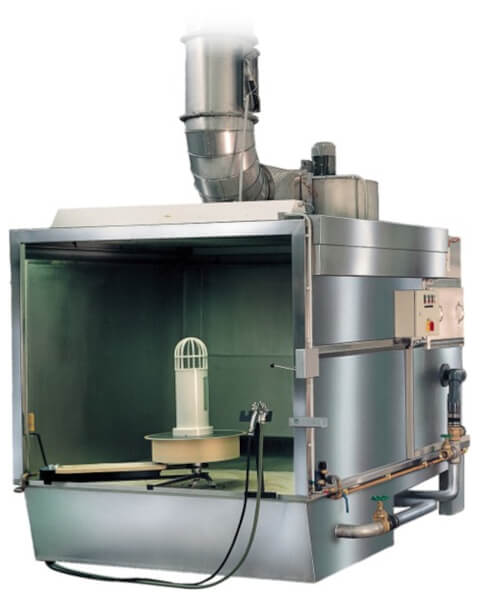

Jak Pneumat System wpisuje się w potrzeby lakierni i malarni?

Jeśli spojrzeć na lakiernię jak na system, Pneumat System (jako dostawca pneumatyki przemysłowej) jest zwykle najbardziej „w punkt” w trzech obszarach:

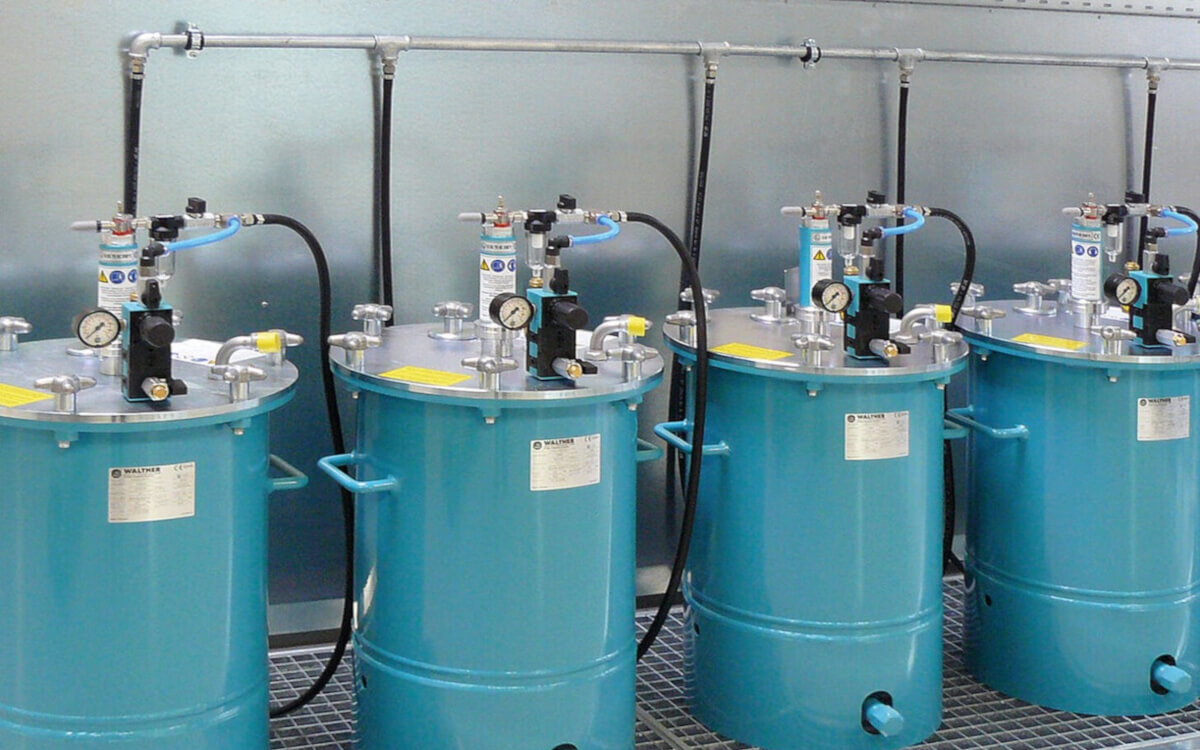

1. Infrastruktura sprężonego powietrza i punkt odbioru

Zespoły przygotowania powietrza, filtry, reduktory, manometry, zawory odcinające, elementy kontroli i spustu kondensatu.

2. Połączenia i dystrybucja

Węże pneumatyczne, przewody, złączki, szybkozłączki, rozdzielacze – czyli to, co decyduje o przepływie, szczelności i ergonomii.

3. Automatyka i napędy

Siłowniki, zawory rozdzielające, akcesoria montażowe, dławniki, elementy sterowania i przygotowania powietrza dla maszyn oraz kabin.

Checklista: co warto mieć „na start” w warsztacie lakierniczym

Jeśli chcesz ułożyć minimalny, sensowny koszyk pneumatyczny (bez wchodzenia w markę pistoletu czy sprężarki), to zazwyczaj obejmuje:

• zestawy przygotowania powietrza (min. filtr + reduktor) dla:

  • natrysku (linia czysta),

  • narzędzi,

• dodatkowa filtracja dokładna (a często i węglowa) do natrysku,

• zawory odcinające (najlepiej z odpowietrzeniem) dla stref,

• węże o właściwej średnicy i odporności + osprzęt końcówek,

• szybkozłączki o odpowiednim przelocie (szczególnie pod natrysk),

• manometry i punkty kontrolne ciśnienia,

• elementy serwisowe: wkłady filtracyjne, uszczelnienia, szybkie naprawy przewodów,

• jeśli jest automatyka: siłowniki, zawory, dławniki, złączki i przewody do układów sterowania.
