Pneumat. - producent sprężyn gazowych dla przemysłu
Produkcja sprężyn gazowych to jedna z wiodących usług firmy Pneumat. Jako lider pneumatyki w Polsce wytwarzamy oraz dostarczamy sprężyny gazowe firmom przemysłowym i producentom maszyn nawet w 24 h.

Bogaty i zróżnicowany asortyment dla każdej branży obejmuje warianty charakteryzujące się poniższymi parametrami:
sprężyny gazowe pchające o średnicach 6/15, 8/18, 10/21, 14/27, 20/40,
sprężyny gazowe ciągnące o średnicy 10/28.
skoki sprężyny gazowej od 20 do 900 mm.
długość sprężyny od 80 do 1855 mm.
siły F1 do 5200 N
Sprężyny pchające produkowane są w dwóch opcjach:
z przyspawanymi uszami stalowymi
zakończone gwintem, odpowiednio do średnicy od M6 do M14
Wykonanie materiałowe siłowników gazowych to:
stal malowana proszkowo, hartowana/chromowana
stal nierdzewna AISI 316
Do siłowników gazowych zakończonych gwintami oferujemy różnorodne mocowania, od dokręcanych uszu poprzez przeguby kulowe. Dostępne są także mocowania naścienne.
Testowanie siły pchającej sprężyny gazowej
Siła sprężyny gazowej jest dobierana indywidualnie według wymagań Klienta. Nasze możliwości pozwalają na produkcję sprężyn o sile pchającej do 5200 N. W procesie produkcji każda sprężyna jest testowana pod kątem poprawności nabicia siły pchającej.
Zaletą naszych sprężyn gazowych jest duża wytrzymałość - nawet do 30 000 cykli przy zachowaniu maksymalnie pięciu cykli na minutę.
Warto wiedzieć: produkowane przez nas siłowniki gazowe testujemy na miejscu. Oferujemy naszym Klientom rozwiązania najwyższej jakości spełniające wymogi projektowe i charakter linii produkcyjnych.
Zastosowanie sprężyn gazowych w branżach przemysłu
Sprężyna gazowa jako produkt dla przemysłu z powodzeniem realizuje swoje zadania w najbardziej wymagających branżach. Z naszych rozwiązań korzystają projektanci i wykonawcy.

Przemysł
motoryzacyjny

Produkcja
maszyn i urządzeń

Biura projektowe
i inżynieryjne

Zabudowy busów
i aut dostawczych

Produkcja
maszyn rolniczych

Produkcja
mebli
Sprawdź, w jakich procesach i zadaniach biorą udział nasze sprężyny gazowe
Do jakich czynności wykorzystuje się siłowniki gazowe?
Siłę sprężonego gazu siłownik gazowy wykorzystuje m.in. do takich czynności jak:
manewrowanie urządzeniem lub maszyną,
podnoszenie klap bagażnika w samochodach i zabudowach aut dostawczych,
podnoszenie pokryw, okien i stelaży,
regulacja stołów, blatów,
przekręcenie lub równoważenie ciężaru dzięki precyzyjnemu ruchowi pomiędzy dwoma położeniami sprężyny.
Jakie jest praktyczne zastosowanie sprężyn gazowych?
Szeroki wachlarz zastosowania siłowników gazowych określa ich szczegółowy zakres eksploatacji i miejsce montażu. Sprężyny gazowe znajdują zastosowanie w takich miejscach jak:
samochody osobowe i pojazdy użytkowe (samochody dostawcze, kampery, pojazdy typu food truck),
maszyny i urządzenia przemysłowe, budowlane,
wózki widłowe i podnośniki magazynowe,
rozbudowane stanowiska pracy w halach produkcyjnych,
przenośniki taśmowe i rolkowe,
stoły robocze.
W rolnictwie sprzedajemy sprężyny gazowe do ciągników, kombajnów i innych maszyn rolniczych. Rozwiązania produkowane przez nas są poszukiwane na etapie dopasowania do nowej maszyny rolniczej lub przy wymianie zużytych, uszkodzonych siłowników gazowych.

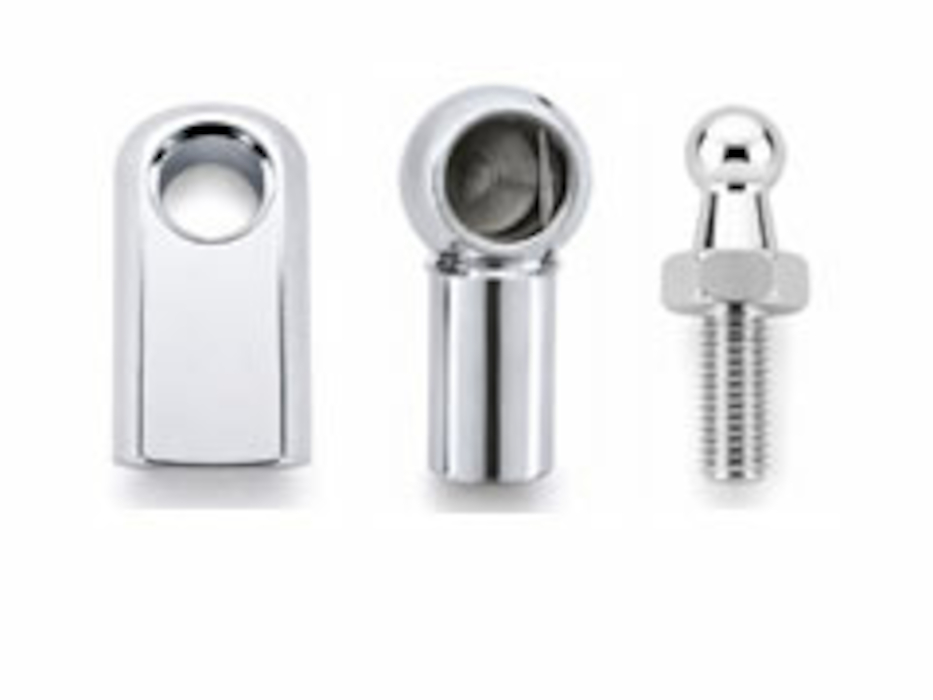

Mocowania sprężyny gazowej
Rodzaj mocowania oraz jego właściwy dobór ma wpływ na efektywność i poprawne funkcjonowanie sprężyny gazowej podczas jej codziennych czynności. Zapewnia to jej prawidłowe i bezawaryjne działanie. Dobór mocowania uzależniony jest od zastosowania produktu w konkretnej aplikacji. Najpopularniejsze mocowania sprężyn gazowych to:
mocowania oczkowe,
mocowania naścienne z kulą lub trzpieniem,
mocowania przegubowe.
Sprężyny gazowe - nasze mocne strony
Rozumiemy potrzeby i oczekiwania firm produkcyjnych i przemysłowych. Nasze mocne strony znają biura projektowe oraz konstruktorzy maszyn i urządzeń w których zastosowanie znajdują sprężyny gazowe.

Jesteśmy producentem
produkt europejski, komponenty francuskie

Krótkie terminy realizacji
90% wyrobów jest dostępna w ciągu 24

Pomoc w doborze
wspieramy projektantów i konstruktorów maszyn

Szeroka oferta zamocowań
dobór optymalnego rozwiązania do aplikacji

Wysoka jakość i niezawodność
powtarzalność parametrów przy intensywnym użytkowaniu

Opcjonalne rozwiązania
sprężyny z zaworami, które pozwalają zwiększyć lub zmniejszyć siłę

Konkurencyjne ceny
ceny specjalne przy dużych zamówieniach

Możliwość dobijania sprężyn
po krótkim użytkowaniu
Sprężyny gazowe - to warto wiedzieć
Siłowniki gazowe posiadają szeroki zakres zastosowań. Wiedza o sprężynach gazowych pozwala na właściwy i precyzyjny dobór tego produktu do określonych rozwiązań. Zapoznaj się z poniższymi informacji, które pomogą na etapie konfiguracji siłownika gazowego.
Co to jest sprężyna gazowa i jaka jest jej budowa?
Sprężyna gazowa, określana też jako siłownik gazowy, to element hydropneumatyczny wykorzystujący siłę sprężonego azotu. Zbudowana jest z cylindra i tłoczyska, prowadzenia, tłoczka i uszczelnienia. Dodatkowo sprężyna wypełniona jest też olejem, który zapewnia tłumienie hydrauliczne przy końcowej fazie rozprężania tłoczyska i pełni rolę smarującą.
Siła sprężyny gazowej
Zasada działania sprężyny gazowej opiera się na przepływie gazu w cylindrze, który po ściśnięciu wytwarza ciśnienie działające na tłok. Zadana siła z jaką działa sprężyna gazowa określona jest na etapie jej konfiguracji. Warto pamiętać, że utrata siły ma swoje źródło w uszkodzeniu uszczelnienia.
Zasada działania sprężyny gazowej

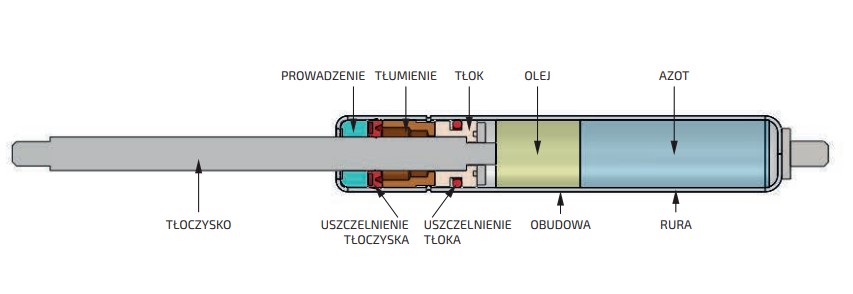

Poniższy rysunek techniczny przedstawia zasadę działania sprężyny gazowej i najważniejsze parametry decydujące o sile siłownika. Pod ilustracją umieściliśmy znaczenie symboli.
D1 - średnica pręta tłoczyska
D2 - średnica cylindra
Siła F1 [N] - siła pracy sprężyny gazowej
FR max. [N]
| D1 [mm] | D2 [mm] | Siła F1 [N] min-max | Skok [mm] | X | FR max. [N] |
| 6 | 15 | 30 - 400 | 150 | 1,3 | 50 |
| 8 | 19 | 50 - 750 | 250 | 1,35 | 60 |
| 10 | 22 | 50 - 1150 | 400 | 1,4 | 80 |
| 14 | 28 | 300 - 2100 | 500 | 1,5 | 80 |
Jak dobrać sprężynę gazową?
Aby ułatwić wybór dobór sprężyny gazowej przygotowaliśmy dwa formularze. Pierwszy z nich pozwala określić siłę sprężyny gazowej w zależności od aplikacji. Drugi z załączonych druków ułatwi konfigurację nowej sprężyny gazowej na bazie zadanych parametrów
Dobór siły sprężyny gazowej w zależności od aplikacji - formularz online
Formularz doboru sprężyn gazowych do aplikacji zawiera pola do wypełnienia. Ich prawidłowe uzupełnienie pomoże zebrać niezbędne parametry sprężyny gazowej pod zaprojektowane maszyny lub urządzenia.
Jak prawidłowo wypełnić formularz?
Krok 1: wybierz jeden rysunków aplikacji (1,2,3 lub 4) aby określić sposób pracy sprężyny.
Krok 2: wpisz cyfrę ze schematu w polu “odniesienie do aplikacji nr:”
Krok 3: wprowadź w puste pola wszystkie niezbędne informacje. Legendę z symboli odnajdziesz pod poniższymi rysunkami oraz w pliku PDF.
Krok 4: po uzupełnieniu pól wymiarowych formularza doboru należy uzupełnić dane kontaktowe.
Zamieszczone poniżej schematy prezentują cztery różne warianty montażu i pracy sprężyny gazowej.
Krok 5: wypełniony formularz należy przesłać na adres: sprezynygazowe@pneumat.com.pl
1.

2.

3.

4.

Formularz doboru sprężyn gazowych do aplikacji
Jakie dane są niezbędne do wypełnienia formularzy?
RH - długość klapy - na boku, którym będzie zamontowana sprężyna,
RM - środek ciężkości klapy - w wypadku klap płaskich można przyjąć środek RH, w sytuacji, kiedy kształt klapy jest nieregularny, wymagane jest wyznaczenie środka ciężkości w dwóch osiach (X i Y) przez Klienta,
x1 - umiejscowienie punktu montażowego sprężyny na ramie w osi X (poziomo), odległość mierzona od środka osi obrotu (zawiasu),
x2 - umiejscowienie punktu montażowego sprężyny na klapie w osi X (poziomo), odległość mierzona od środka osi obrotu (zawiasu),
y1 - umiejscowienie punktu montażowego sprężyny na ramie w osi Y (pionowo), odległość mierzona od środka osi obrotu (zawiasu),
y2 - umiejscowienie punktu montażowego sprężyny na klapie w osi Y (pionowo), odległość mierzona od środka osi obrotu (zawiasu),
kąt α - kąt otwarcia, w większości aplikacji, maksymalnie 90 stopni, przy tej, bądź większej wartości, w niektórych aplikacjach wymagane jest zastosowanie blokady mechanicznej.
Dobór nowej sprężyny gazowej - formularz online
Skorzystaj z tego pliku, jeśli konfigurujesz sprężyny gazowe po raz pierwszy. W formularzu należy określić rodzaj sprężyny (ciągnąca, pchająca), wykonanie materiałowe (stan nierdzewna, stal węglowa) oraz wskazać kluczowe parametry.
Zalety sprężyn gazowych pchających z tłumieniem hydraulicznym
Cylinder siłownika gazowego wypełnia nie tylko sprężony azot, ale również olej. Olej redukuje prędkość posuwu tłoczyska w położeniu krańcowym. Ten kluczowy walor zapewnia trwałość sprężyny gazowej. Jakie są inne charakterystyczne cechy?
Atuty sprężyn gazowych:
możliwość zamontowania ich w różnych położeniach.
prosta konstrukcja
konkurencyjna cena przy bardzo dobrej jakości - możliwość tłumienia przy rozciąganiu (amortyzacja hydrauliczna)
Temperatura pracy siłownika gazowego
-30˚C do +80˚C (siła nominalna sprężyny gazowej podawana jest przy temperaturze 20˚C).
Montaż siłownika
Najkorzystniej zamontować sprężynę tłoczyskiem do dołu, umożliwia to uzyskanie amortyzacji ruchu w skrajnym położeniu oraz łagodne wyhamowanie przy końcu skoku. W trakcie montażu należy zwrócić uwagę, aby sprężyna gazowa była w położeniu neutralnym (sprężyna pchająca max wysunięta). Tłoczysko sprężyny gazowej nie może być zamalowywane, jak również nie należy go smarować.
Jaka jest wytrzymałość sprężyny gazowej?
Żywotność sprężyny gazowej szacowana jest na ok. 30 000 cykli przy zachowaniu maksymalnie 5 cykli na minutę oraz wyeliminowaniu jakichkolwiek sił bocznych.
Znaczący wpływ na skuteczność działania sprężyny gazowej mają warunki użytkowania tj. poziom zapylenia, zabrudzenia, temperatura pracy, częstotliwość użytkowania itp.
Poradniki wideo o sprężynach gazowych
Jeśli chcesz dowiedzieć się więcej o sprężynach gazowych, zobacz nasze filmy wideo dostępne na kanale YouTube firmy Pneumat.

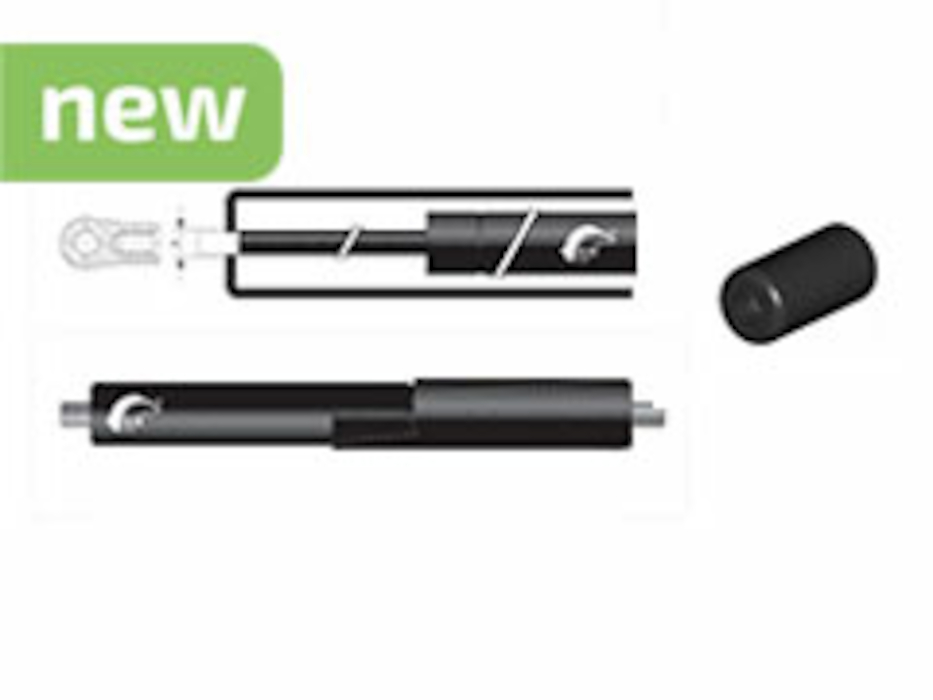

Zgarniacze na tłoczysko sprężyny gazowej
Nowy zgarniacz ST RAC zapobiega przedostawaniu się obcych substancji do sprężyn gazowych. Ten użytkowy mechanizm, składający się z nitrylowego pierścienia zgarniającego z aluminium / NBR 90sh i elastycznej nasadki PCW, skutecznie odpycha brud osadzony na pręcie, a zatem zachowuje komponenty wewnątrz sprężyny gazowej BM. System jest niezgodny z rurkami blokującymi i rurkami ochronnymi. Wymaga sprężyny gazowej z gwintowanymi końcówkami.
| DOSTĘPNE WYMIARY ZALEŻĄ OD NORM BM | ||
| Rozmiary | Skok (mm) | Siła (N) |
| 6 mm Tłoczysko, 15 mm Korpus | 7 | 10 - 25N |
| 8 mm Tłoczysko, 18-19 mm Korpus | 7,5 | 10 - 20N |
| 10 mm Tłoczysko, 21-23 mm Korpus | 8 | 10 - 20N |
| 14 mm Tłoczysko, 27-28 mm Korpus | 8,5 | 10 - 20N |
| 20 mm Tłoczysko, 40 mm Korpus | 9,5 | 35 - 15N |
Jesteśmy producentem sprężyn gazowych a naszym głównym profilem
produkcji są sprężyny pchające w zakresach średnic 6/15, 8/18, 10/21
oraz 14/28.
Faq - Sprężyny gazowe - Najczęściej zadawane pytania
Amortyzator gazowy, w odróżnieniu do siłownika pneumatycznego, najlepiej zamontować tłoczyskiem do dołu. W takiej pozycji sprężyna gazowa najlepiej tłumi, gdyż zostaje wykorzystana amortyzacja hydrauliczna.
Długość życia sprężyny zależy od bardzo wielu czynników. Pamiętać trzeba że sprężyna jest elementem zużywającym się, który po pewnym czasie należy wymienić. Bardzo ważnym czynnikiem warunkującym żywotność sprężyny jest jej montaż: musimy zadbać aby sprężyna była prawidłowo zamocowana, tzn. miała drobne luzy podczas pracy. Jeśli siłownik zamocujemy „na sztywno” to uszczelnienia wewnątrz sprężyny szybko ulegną uszkodzeniu, co w konsekwencji spowoduje szybsze rozszczelnienie i gaz z wnętrza szybciej „ucieknie”. Kolejnym aspektem prawidłowego użytkowania sprężyny jest ilość cykli w danym okresie czasu (im więcej sprężyna pracuje, tym szybciej się „zużyje”) oraz warunki atmosferyczne, (sprężyna będzie dłużej pracowała w warunkach gdzie temperatura przez cały czas jest taka sama - przy częstych skokach temperatur charakterystyka pracy sprężyny może się zmieniać).
Sprężyny obliczone są na 30 tys cykli bez utraty siły, lecz po przekroczeniu tej ilości można obserwować niewielki jej spadek, wszystko jednak jest zależne od czynników opisanych powyżej. Pod koniec żywotności sprężyny obserwowany jest znaczny spadek siły, nie występuje sytuacja nagłego uszkodzenia, daje to możliwość bezpiecznej wymiany sprężyny na nową.
W wielu przypadkach siła sprężyny określona jest przez konstruktora całej maszyny, w której sprężyna gazowa pracuje. Konstruktor podczas projektowania urządzenia z góry zakłada jak sprężyna ma być zamocowana i jaką ma mieć siłę, podczas wymiany dobieramy sprężyny o parametrach takich samych, ewentualnie najbardziej zbliżonych.
Jeśli jednak na sprężynie gazowej nie widnieje żaden opis, siłę sprężyny należy określić „od nowa”. W celu określenia siły najlepiej rozrysować jak sprężyna ma działać, tzn. pozycje kiedy sprężyna jest wysunięta i schowana. Koniecznie należy również określić punkty zamocowania sprężyny oraz kąt o jaki ma się unosić dany element. Ważne jest także określenie środka ciężkości podnoszonego elementu. Znając te wszystkie informacje staramy się dobrać optymalna siłę potrzebną do podniesienia elementu. Prawidłowy dobór siły warunkuje prawidłową pracę sprężyny, jeśli siła jest zbyt mała, sprężyna nie utrzyma podnoszonego obiektu, jeśli jest za duża, mogą wystąpić problemy z zamknięciem podnoszonego elementu.
Sprężyna gazowa pchająca (odpychająca od siebie dwa punkty podczas pracy) składa się z tłoczyska, na którym znajduje się tłoczek z otworami dławiącymi, cylindra z prowadzeniem, wypełnionego azotem i olejem oraz w zależności od wersji jest zakończona gwintami montażowymi lub wspawanymi mocowaniami.
Zasada działania polega na tym, że podczas ściskania sprężyny gazowej gaz ulega kompresji, co w następstwie umożliwia uzyskanie siły wypychającej (zależnej między innymi od ciśnienia jakim została nabita sprężyna gazowa oraz średnicy tłoczka). Obecny w cylindrze olej zapewnia odpowiednie smarowanie uszczelnienia oraz tłumienie hydrauliczne podczas końcowej fazy rozprężania.

Siłowniki gazowe wykonane ze stali nierdzewnej najczęściej znajdują zastosowanie w branży spożywczej. Ich odporność na działanie środków myjących zapewnia długotrwałą bezproblemową pracę, w szczególności w urządzeniach do obróbki żywności, które też w większości są wykonane ze stali nierdzewnej.
Drugą najbardziej popularną gałęzią przemysłu, gdzie często sprawdzają się sprężyny nierdzewne jest transport morski.
Wyposażenie w sprężyny gazowe włazów na jednostkach pływających, po wodach o dużym zasoleniu, zapewnia odciążenie podczas obsługi, oraz dużą odporność na warunki użytkowania.
Siłowniki gazowe można znaleźć w różnych zastosowaniach, od mebli i sprzętu fitness, po pojazdy i przemysłowe maszyny.
Tak, jeśli są prawidłowo montowane i utrzymane, siłowniki gazowe są generalnie bezpieczne w użyciu.
Siłowniki gazowe wymagają minimalnej konserwacji, ale powinny być regularnie sprawdzane pod kątem uszkodzeń i zużycia.
Najczęstsze problemy to, utrata szczelności spowodowana uszkodzeniem mechanicznym.
Tak, ale mogą wymagać dodatkowego zabezpieczenia lub konserwacji w przypadku ekstremalnych warunków pogodowych.
Niektóre siłowniki gazowe są zaprojektowane do pracy w ekstremalnych temperaturach, ale zawsze należy to sprawdzić w specyfikacji produktu.
Długość robocza sprężyny gazowej w pozycji neutralnej musi być równa z rozstawem otworów montażowych w aplikacji. Ściśnięcie sprężyny gazowej w rękach przy sile powyżej 300N jest bardzo trudne, a od pewnego momentu, praktycznie niemożliwe.
Tak, w naszej ofercie znajdą Państwo sprężyny z blokadą tłoczyska w pozycji otwartej, które doskonale sprawdza się przy zabezpieczeniu aplikacji przed niekontrolowanym zamknięciem. W celu pomocy w doborze odpowiedniego rozwiązania, zachęcamy do kontaktu.
Mechaniczna blokada sprężyny, powodująca zablokowanie tłoczyska w położeniu otwartym. Zastosowanie blokady daje pewność, że w momencie osiągnięcia maksymalnego wysunięcia tłoczyska sprężyna samoistnie się nie zamknie.

| Dostępne długości i siły | |
| Blokady sprężyny | Nr katalogowy |
| dla sprężyn o przekroju 8/18, zakończonych gwintem o skoku 160 mm | ST TUB08160 |
| dla sprężyn o przekroju 8/18, zakończonych gwintem o skoku 250 mm | ST TUB08250 |
| dla sprężyn o przekroju 10/21, zakończonych gwintem o skoku 200 mm | ST TUB10200 |
| dla sprężyn o przekroju 10/21, zakończonych gwintem o skoku 250 mm | ST TUB10250 |
| dla sprężyn o przekroju 10/21, zakończonych gwintem o skoku 300 mm | ST TUB10300 |
| dla sprężyn o przekroju 10/21, zakończonych gwintem o skoku 350 mm | ST TUB10350 |
| dla sprężyn o przekroju 10/21, zakończonych gwintem o skoku 400 mm | ST TUB10400 |
| dla sprężyn o przekroju 10/21, zakończonych gwintem o skoku 500 mm | ST TUB10500 |
| dla sprężyn o przekroju 14/28, zakończonych gwintem o skoku 200 mm | ST TUB14200 |
| dla sprężyn o przekroju 14/28, zakończonych gwintem o skoku 250 mm | ST TUB14250 |
| dla sprężyn o przekroju 14/28, zakończonych gwintem o skoku 300 mm | ST TUB14300 |
| dla sprężyn o przekroju 14/28, zakończonych gwintem o skoku 350 mm | ST TUB14350 |
| dla sprężyn o przekroju 14/28, zakończonych gwintem o skoku 400 mm | ST TUB14400 |
| dla sprężyn o przekroju 14/28, zakończonych gwintem o skoku 450 mm | ST TUB14450 |
| dla sprężyn o przekroju 14/28, zakończonych gwintem o skoku 500 mm | ST TUB14500 |

Azot jest gazem najczęściej stosowanym w sprężynach gazowych ze względu na swoje wyjątkowo korzystne właściwości fizyczne i chemiczne. Jest gazem obojętnym chemicznie, co oznacza, że nie reaguje z materiałami konstrukcyjnymi znajdującymi się wewnątrz sprężyny. Brak reaktywności chemicznej ogranicza ryzyko korozji wewnętrznych elementów oraz starzenia się uszczelnień. Dzięki temu sprężyna może zachowywać swoje właściwości przez wiele lat eksploatacji. Azot charakteryzuje się również stabilnością parametrów termodynamicznych. Zmiany temperatury wpływają na ciśnienie gazu w sposób przewidywalny, co pozwala projektantom uwzględnić te zmiany podczas doboru sprężyny. Istotną zaletą jest także niska zawartość wilgoci. W przeciwieństwie do sprężonego powietrza azot nie powoduje kondensacji wody wewnątrz cylindra, co ogranicza ryzyko korozji i uszkodzeń mechanicznych. Dzięki wykorzystaniu azotu możliwe jest utrzymanie wysokiego ciśnienia roboczego przez bardzo długi czas. W praktyce oznacza to stabilną siłę działania oraz długą żywotność sprężyny. Z tych powodów azot stał się standardowym medium stosowanym zarówno w lekkich sprężynach gazowych 8/18, jak i w dużych konstrukcjach 14/28 przeznaczonych do ciężkich zastosowań przemysłowych.
Sprężyny gazowe zużywają się stopniowo, dlatego w większości przypadków ich awaria nie następuje nagle. Wczesne rozpoznanie objawów zużycia pozwala zaplanować wymianę i uniknąć niebezpiecznych sytuacji podczas eksploatacji urządzeń. Najczęściej występującym symptomem jest spadek siły wspomagania. Pokrywa, która wcześniej utrzymywała się samodzielnie w pozycji otwartej, zaczyna opadać lub wymaga większego wysiłku podczas podnoszenia. Kolejnym objawem mogą być nierównomierne ruchy tłoczyska, szarpanie podczas pracy lub zauważalne zwiększenie oporów ruchu. Takie zjawiska często wskazują na zużycie prowadnic lub uszczelnień. Niepokojącym sygnałem są również wycieki oleju pojawiające się na powierzchni tłoczyska lub cylindra. Niewielka warstwa smaru jest zjawiskiem naturalnym, jednak widoczne wycieki mogą świadczyć o uszkodzeniu uszczelnień. Podczas kontroli warto zwrócić uwagę na stan tłoczyska. Zarysowania, korozja lub uszkodzenia mechaniczne znacząco przyspieszają utratę szczelności. Jeżeli sprężyna nie zapewnia już wymaganej funkcjonalności lub nie utrzymuje elementu w bezpiecznej pozycji, należy ją niezwłocznie wymienić na nową jednostkę o identycznych parametrach technicznych.
Sprężyny gazowe oferują szereg korzyści, które sprawiają, że w wielu zastosowaniach skutecznie zastępują klasyczne sprężyny stalowe. Ich przewaga wynika przede wszystkim z odmiennej charakterystyki generowania siły. Tradycyjne sprężyny mechaniczne zwiększają siłę wraz ze stopniem odkształcenia. Oznacza to, że podczas ruchu podnoszonego elementu opór zmienia się znacząco. Sprężyny gazowe zapewniają natomiast znacznie bardziej stabilną charakterystykę działania. Dzięki wykorzystaniu sprężonego azotu możliwe jest generowanie dużych sił przy stosunkowo niewielkich wymiarach konstrukcyjnych. Pozwala to projektować bardziej kompaktowe i ergonomiczne urządzenia. Kolejną zaletą jest możliwość kontrolowanego wspomagania ruchu. Użytkownik nie musi pokonywać dużych oporów podczas otwierania lub zamykania pokrywy, co poprawia bezpieczeństwo i komfort obsługi. Sprężyny gazowe pracują również znacznie ciszej niż wiele klasycznych rozwiązań mechanicznych. Ograniczenie drgań i hałasu ma szczególne znaczenie w nowoczesnych zakładach produkcyjnych. Wersje nierdzewne dodatkowo zapewniają wysoką odporność na korozję, co czyni je rozwiązaniem bardziej uniwersalnym niż wiele tradycyjnych sprężyn stalowych.
Klapy i włazy technologiczne często charakteryzują się znaczną masą oraz koniecznością częstego otwierania podczas prac serwisowych i eksploatacyjnych. Zastosowanie sprężyn gazowych znacząco poprawia ergonomię obsługi takich elementów. Podczas otwierania sprężyna przejmuje znaczną część ciężaru pokrywy, ograniczając wysiłek wymagany od operatora. Dzięki temu nawet ciężkie włazy mogą być obsługiwane przez jedną osobę. Równie ważna jest funkcja utrzymywania klapy w pozycji otwartej. Sprężyna gazowa stabilizuje pokrywę i zapobiega jej przypadkowemu zamknięciu, co znacząco zwiększa bezpieczeństwo pracowników wykonujących czynności serwisowe. W przypadku dużych włazów technologicznych stosowanych w zbiornikach, maszynach procesowych czy urządzeniach energetycznych sprężyny gazowe są często niezbędnym elementem konstrukcyjnym. Dodatkową zaletą jest płynność ruchu oraz ograniczenie ryzyka gwałtownego opadania ciężkich elementów. W efekcie poprawia się zarówno komfort użytkowania, jak i bezpieczeństwo pracy.
Projektowanie układu wykorzystującego sprężynę gazową wymaga uwzględnienia wielu parametrów technicznych. Kluczowe znaczenie mają masa podnoszonego elementu, położenie środka ciężkości oraz geometria całego mechanizmu. Istotne jest również określenie wymaganej siły wspomagającej, długości całkowitej sprężyny, długości skoku oraz przewidywanej liczby cykli roboczych. Projektant powinien uwzględnić także warunki środowiskowe, takie jak temperatura, wilgotność, obecność substancji chemicznych czy ryzyko występowania drgań i wstrząsów. Nie mniej ważny jest dobór odpowiednich akcesoriów montażowych oraz zapewnienie prawidłowej geometrii pracy eliminującej obciążenia boczne. Kompleksowa analiza wszystkich tych czynników pozwala uzyskać układ cechujący się wysoką trwałością, bezpieczeństwem oraz komfortem użytkowania.
Zastosowanie dwóch sprężyn gazowych jest bardzo częstym rozwiązaniem w konstrukcjach przemysłowych. Wynika to zarówno z przyczyn funkcjonalnych, jak i bezpieczeństwa eksploatacji. Przede wszystkim dwie sprężyny pozwalają równomiernie rozłożyć obciążenia na obie strony pokrywy lub osłony. Ogranicza to ryzyko skręcania konstrukcji i poprawia stabilność ruchu. Kolejną zaletą jest możliwość uzyskania dużych sił wspomagających bez konieczności stosowania pojedynczej bardzo mocnej sprężyny. Ułatwia to projektowanie układu oraz zwiększa jego niezawodność. Dwie sprężyny często zapewniają również bardziej płynną pracę oraz lepszą kontrolę ruchu ciężkich elementów. Rozwiązanie takie jest szczególnie popularne w dużych pokrywach maszyn, włazach technologicznych, szafach przemysłowych i urządzeniach energetycznych.
