Liczba Pecleta a pneumatyka przemysłowa

Czym jest liczba Pecleta?

Liczba Pecleta jest bezwymiarowym parametrem określającym stosunek intensywności transportu konwekcyjnego do transportu dyfuzyjnego. Innymi słowy, pozwala odpowiedzieć na pytanie: czy dana wielkość fizyczna, np. ciepło albo składnik mieszaniny, jest przenoszona głównie przez ruch medium, czy przez dyfuzję. Dla transportu ciepła liczba Pecleta przyjmuje postać:

Pe_h = (u ⋅ L) / α

gdzie:

• Pe_h - liczba Pecleta dla transportu ciepła,

• u - charakterystyczna prędkość przepływu medium, [m/s],

• L - charakterystyczny wymiar geometryczny, np. średnica przewodu lub długość kanału, [m],

• α - dyfuzyjność cieplna medium, [m²/s].

Dyfuzyjność cieplna określa zdolność substancji do wyrównywania temperatury i jest definiowana jako:

α = λ / (ρ ⋅ c_p)

gdzie:

• λ - przewodność cieplna medium, [W/(m⋅K)],

• ρ - gęstość medium, [kg/m³ ],

• c_p - ciepło właściwe przy stałym ciśnieniu, [J/(kg⋅K)].

Dla transportu masy liczba Pecleta ma analogiczną postać:

Pe_m = (u ⋅ L) / D

gdzie:

• Pe_m - liczba Pecleta dla transportu masy,

• u - charakterystyczna prędkość przepływu, [m/s],

• L - charakterystyczny wymiar układu, [m],

• D - współczynnik dyfuzji masy danego składnika w medium, [m²/s].

W pneumatyce Dmoże odnosić się np. do dyfuzji pary wodnej w powietrzu, dyfuzji par oleju, gazów technologicznych lub innych składników mieszaniny gazowej.

Interpretacja fizyczna liczby Pecleta

Liczba Pecleta opisuje proporcję pomiędzy dwoma mechanizmami transportu:

Pe = transport konwekcyjny / transport dyfuzyjny

Jeżeli:

Pe >> 1

to transport przez przepływ medium jest znacznie silniejszy niż transport dyfuzyjny. W takim układzie ciepło, wilgoć, aerozole lub zanieczyszczenia są unoszone głównie wraz ze strumieniem sprężonego powietrza.

Jeżeli:

Pe << 1

to dominują procesy dyfuzyjne lub przewodzenie cieplne. Oznacza to, że ruch medium nie jest głównym mechanizmem wyrównywania temperatury albo stężenia.

Jeżeli:

Pe ≈ 1

to oba mechanizmy mają porównywalne znaczenie i w analizie technicznej nie można pominąć ani konwekcji, ani dyfuzji. W pneumatyce przemysłowej bardzo często spotyka się układy o wysokiej liczbie Pecleta, ponieważ sprężone powietrze przepływa z dużymi prędkościami przez przewody, dysze, zawory, reduktory, filtry i elementy wykonawcze. Nie oznacza to jednak, że dyfuzja i przewodzenie są nieistotne. Występują one szczególnie w cienkich warstwach przyściennych, filtrach, membranach, strefach stagnacji, zbiornikach, separatorach, osuszaczach oraz w procesach kondensacji i suszenia.

Związek liczby Pecleta z liczbą Reynoldsa i Prandtla

W analizie transportu ciepła liczba Pecleta może być wyrażona jako iloczyn liczby Reynoldsa i liczby Prandtla:

Pe_h = Re ⋅ Pr

gdzie:

Re = (ρ ⋅u ⋅ L) / μ

oraz:

Pr = ν / α

albo równoważnie:

Pr = (μ ⋅ c_p) / λ

gdzie:

• Re - liczba Reynoldsa,

• Pr - liczba Prandtla,

• ρ - gęstość powietrza,

• u - prędkość przepływu,

• L - wymiar charakterystyczny,

• μ - lepkość dynamiczna,

• ν - lepkość kinematyczna,

• α - dyfuzyjność cieplna,

• c_p - ciepło właściwe,

• λ - przewodność cieplna.

Dla transportu masy liczba Pecleta może być przedstawiona jako iloczyn liczby Reynoldsa i liczby Schmidta:

Pe_m = Re ⋅ Sc

gdzie:

Sc = ν / D

Liczba Schmidta porównuje dyfuzję pędu z dyfuzją masy. W praktyce oznacza to, że liczba Pecleta łączy mechanikę przepływu z procesem wymiany ciepła lub masy. Dla pneumatyki jest to szczególnie istotne, ponieważ ta sama instalacja może jednocześnie transportować energię mechaniczną, ciepło, wilgoć i zanieczyszczenia.

Liczba Pecleta a sprężone powietrze

Sprężone powietrze jest medium o właściwościach zależnych od ciśnienia, temperatury i wilgotności. W instalacji pneumatycznej jego parametry zmieniają się dynamicznie: podczas sprężania temperatura gwałtownie rośnie, następnie powietrze jest chłodzone, osuszane, filtrowane, magazynowane w zbiorniku i rozprowadzane do odbiorników. W takim układzie liczba Pecleta pozwala ocenić, jak szybko ciepło lub wilgoć są przenoszone wraz ze strumieniem powietrza w porównaniu z ich naturalnym rozpraszaniem przez przewodzenie lub dyfuzję. Przykładowo, dla przepływu powietrza w przewodzie pneumatycznym:

Pe_h = (u ⋅ d) / α

gdzie d jest średnicą wewnętrzną przewodu.

Jeżeli prędkość przepływu powietrza jest wysoka, a średnica przewodu relatywnie duża, liczba Pecleta rośnie. Oznacza to, że energia cieplna jest intensywnie unoszona przez strumień powietrza, a samo przewodzenie cieplne w poprzek przekroju przewodu nie nadąża z wyrównywaniem temperatury. W praktyce może to mieć znaczenie m.in. przy:

• doborze średnic przewodów instalacji sprężonego powietrza,

• ocenie strat ciśnienia i strat energii,

• analizie ochładzania powietrza po sprężarce,

• projektowaniu chłodnic końcowych i osuszaczy,

• ograniczaniu kondensacji w przewodach,

• ocenie skuteczności odprowadzania wilgoci,

• projektowaniu instalacji Infinity z rur aluminiowych,

• analizie jakości powietrza na końcowych punktach poboru.

Liczba Pecleta w transporcie ciepła

Transport ciepła w instalacjach pneumatycznych zachodzi przede wszystkim przez konwekcję wymuszoną, przewodzenie przez ścianki przewodów i elementów armatury oraz wymianę ciepła z otoczeniem. W wielu procesach przemysłowych ciepło jest skutkiem ubocznym sprężania, tarcia przepływowego, dławienia, pracy narzędzi pneumatycznych lub rozprężania powietrza.

Dla transportu ciepła liczba Pecleta określa stosunek konwekcyjnego unoszenia energii cieplnej przez przepływające powietrze do przewodzenia cieplnego w medium:

Pe_h = (u ⋅ L) / α

W instalacjach o dużym przepływie, np. w głównych magistralach zasilających produkcję, liczba Pecleta będzie zwykle wysoka. Oznacza to, że temperatura powietrza w dużej mierze „wędruje” wraz z przepływem. Jeśli powietrze opuszcza sprężarkę jako gorące, a chłodnica lub odcinek instalacji nie zapewnia odpowiedniej wymiany ciepła, podwyższona temperatura może zostać przeniesiona dalej do osuszacza, filtrów i odbiorników. Ma to bezpośrednie konsekwencje techniczne. Zbyt wysoka temperatura powietrza wpływa na skuteczność osuszania, trwałość uszczelnień, lepkość kondensatu olejowego, pracę filtrów koalescencyjnych oraz stabilność parametrów układu. W przypadku narzędzi pneumatycznych, siłowników i zaworów może również oddziaływać na smarowanie, rozszerzalność elementów oraz starzenie materiałów elastomerowych.

Przykład interpretacyjny dla przewodu pneumatycznego

α = 2,1 ⋅ 10^-5m²/s

Liczba Pecleta dla transportu ciepła wyniesie:

Pe_h = (u ⋅ d) / α

Pe_h= (10 ⋅ 0,02) / (2,1 ⋅ 10^-5)

Pe_h ≈ 9524

Taka wartość oznacza bardzo silną dominację transportu konwekcyjnego. Ciepło jest przenoszone przede wszystkim razem z przepływającym powietrzem, a nie przez samo przewodzenie w gazie. Dla inżyniera pneumatyka oznacza to, że nie wystarczy założyć, iż powietrze „samo się wychłodzi” w przewodzie. Jeżeli instalacja jest krótka, przepływ intensywny, a odbiorniki wymagają stabilnych parametrów, konieczne może być zastosowanie odpowiedniej chłodnicy, osuszacza, separatora kondensatu lub poprawnie zaprojektowanej magistrali.

Liczba Pecleta a chłodzenie powietrza po sprężaniu

Podczas sprężania powietrza jego temperatura rośnie. W sprężarkach przemysłowych powietrze po stopniu sprężania może osiągać temperaturę znacznie wyższą niż temperatura otoczenia. Następnie trafia do chłodnicy końcowej, separatora kondensatu, zbiornika i osuszacza. Wysoka liczba Pecleta w przewodach za sprężarką oznacza, że gorące powietrze szybko transportuje energię cieplną dalej w instalację. Jeśli wymiana ciepła z otoczeniem jest niewystarczająca, układ może pracować w warunkach pogorszonej separacji wilgoci. Ma to duże znaczenie, ponieważ ilość pary wodnej możliwej do utrzymania w powietrzu zależy od temperatury. Im wyższa temperatura, tym większa zdolność powietrza do utrzymywania wilgoci w postaci pary. Kiedy powietrze później ochładza się w dalszych odcinkach instalacji, para wodna może się skraplać bezpośrednio w przewodach, zaworach, siłownikach lub narzędziach.

W praktyce prowadzi to do:

• korozji elementów instalacji,

• wypłukiwania środka smarnego,

• zamarzania kondensatu w niskiej temperaturze,

• uszkodzeń zaworów i siłowników,

• spadku jakości procesu technologicznego,

• niestabilnej pracy odbiorników,

• zwiększonych kosztów serwisowych.

Dlatego w projektowaniu pneumatyki przemysłowej istotne jest nie tylko usunięcie kondensatu, który już powstał, ale również takie prowadzenie procesu chłodzenia i osuszania, aby kontrolować warunki jego powstawania.

Liczba Pecleta w transporcie masy

W transporcie masy liczba Pecleta opisuje relację pomiędzy przenoszeniem składnika przez przepływ a jego dyfuzją molekularną:

Pe_m = (u ⋅ L) / D

W instalacjach sprężonego powietrza transport masy może dotyczyć m.in.:

• pary wodnej,

• kropli kondensatu,

• mgły olejowej,

• cząstek stałych,

• aerozoli technologicznych,

• gazów procesowych,

• zapachów i oparów,

• zanieczyszczeń powstających w sprężarce lub instalacji.

Wysoka liczba Pecleta dla transportu masy oznacza, że zanieczyszczenia są przede wszystkim unoszone przez strumień powietrza. W takim przypadku lokalna dyfuzja ma znaczenie pomocnicze, natomiast główną rolę odgrywają prędkość przepływu, geometria instalacji, turbulencja, separacja bezwładnościowa, filtracja i odwadnianie.

W układach pneumatycznych ma to ogromne znaczenie dla jakości powietrza. Jeżeli para wodna, olej lub cząstki stałe są intensywnie transportowane z przepływem, to niewłaściwie dobrane punkty filtracji mogą nie ochronić wrażliwych odbiorników. Filtry ciśnieniowe, osuszacze i separatory powinny być rozmieszczane zgodnie z rzeczywistym kierunkiem i intensywnością przepływu, a nie wyłącznie według ogólnego schematu instalacji.

Liczba Pecleta a wilgoć w instalacjach sprężonego powietrza

Wilgoć jest jednym z najważniejszych problemów eksploatacyjnych w pneumatyce. Powietrze atmosferyczne zasysane przez sprężarkę zawsze zawiera pewną ilość pary wodnej. Po sprężeniu rośnie ciśnienie cząstkowe pary wodnej, a podczas chłodzenia powietrza dochodzi do kondensacji. Transport pary wodnej w przewodach pneumatycznych można rozpatrywać przez liczbę Pecleta dla masy:

Pe_m = (u ⋅ L) / (D_H2O-air)

gdzie:

• D_H2O-air - współczynnik dyfuzji pary wodnej w powietrzu.

W typowych warunkach przemysłowych wartość Pe_mjest najczęściej wysoka, ponieważ powietrze porusza się z prędkościami znacznie większymi niż charakterystyczna szybkość dyfuzji molekularnej. Oznacza to, że para wodna jest transportowana głównie z głównym strumieniem powietrza. Jednocześnie w pobliżu ścianek przewodów, w zbiornikach, odgałęzieniach, martwych strefach i za elementami dławiącymi mogą powstawać lokalne obszary o mniejszej intensywności przepływu. Tam znaczenie dyfuzji, kondensacji i grawitacyjnego opadania cieczy może wzrosnąć. To właśnie dlatego w praktyce tak ważne są:

• odpowiednie spadki instalacji,

• odwodnienia w najniższych punktach,

• separatory cyklonowe,

• automatyczne spusty kondensatu,

• właściwe prowadzenie odgałęzień,

• unikanie martwych odcinków,

• poprawny dobór osuszaczy chłodniczych lub adsorpcyjnych.

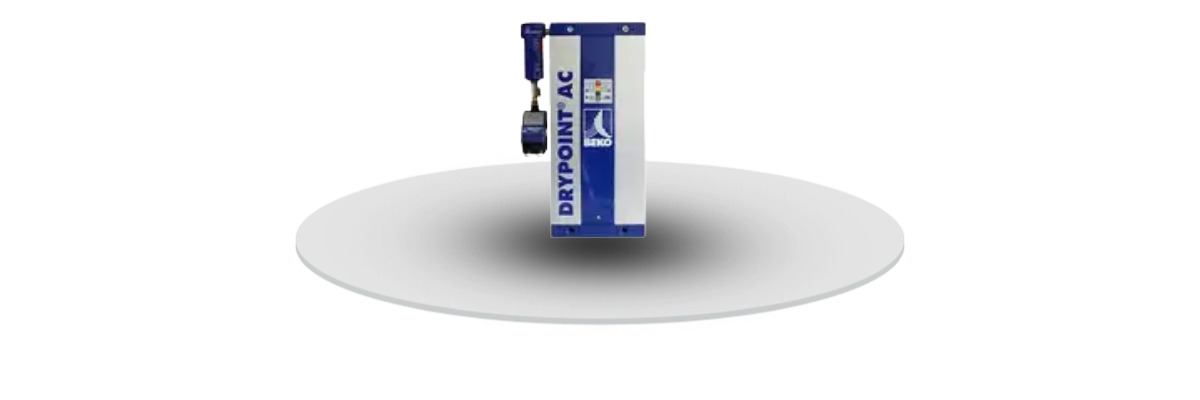

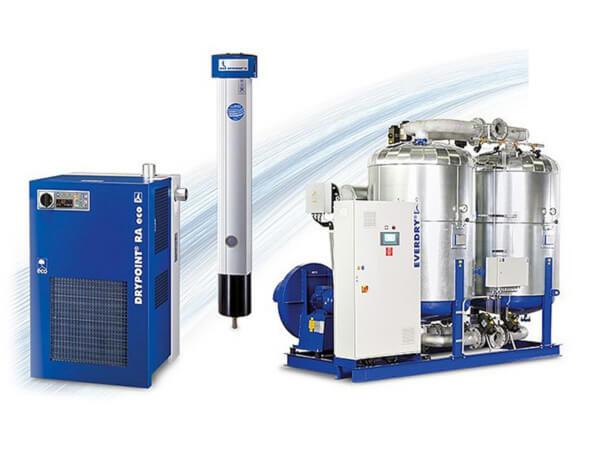

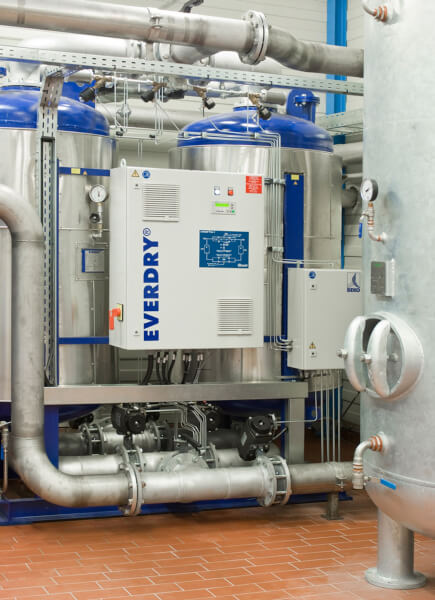

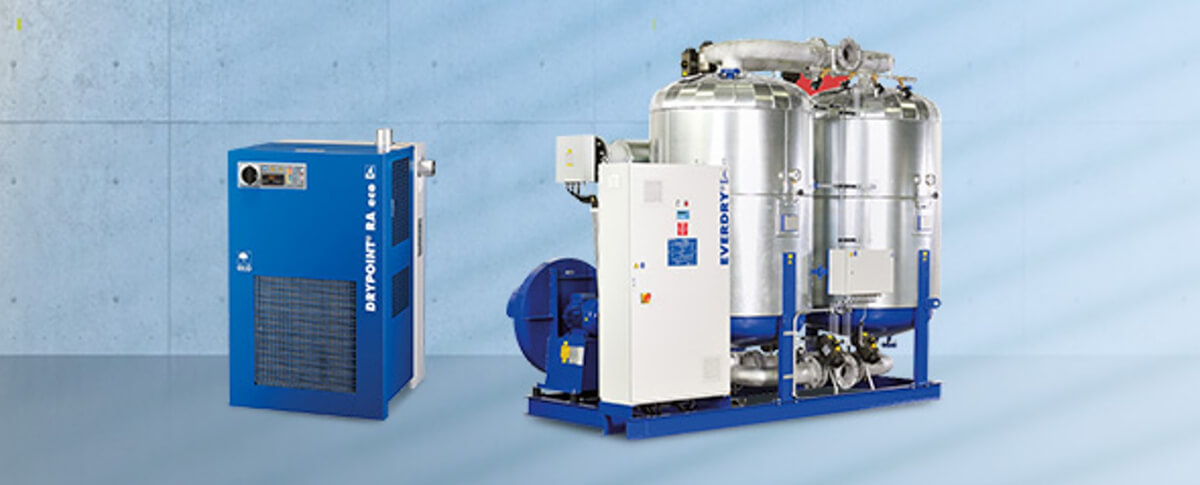

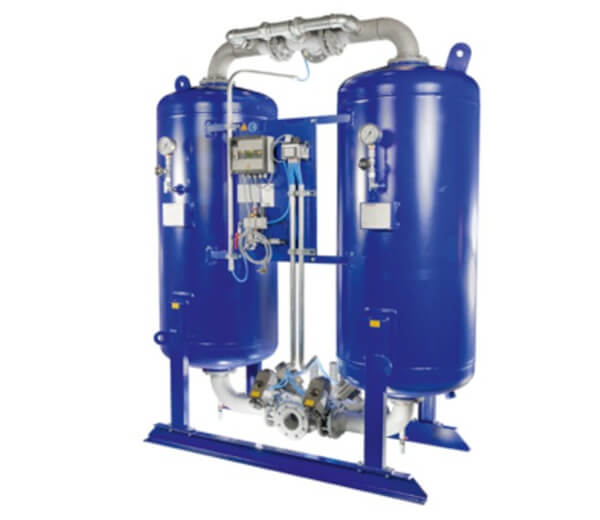

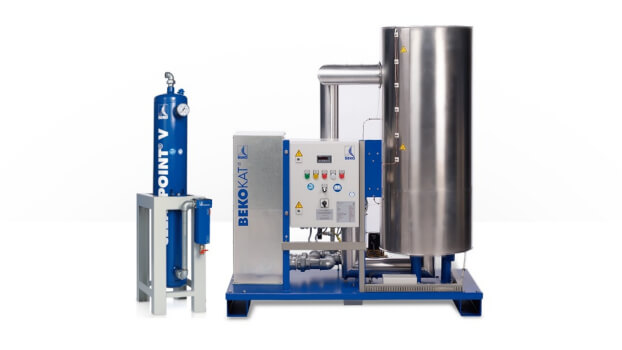

Liczba Pecleta a osuszanie sprężonego powietrza

Osuszacze sprężonego powietrza są urządzeniami, w których kontrolowany transport ciepła i masy ma kluczowe znaczenie. W osuszaczach chłodniczych powietrze jest schładzane, aby doprowadzić do kondensacji pary wodnej. W osuszaczach adsorpcyjnych para wodna jest usuwana przez kontakt z materiałem adsorpcyjnym.

W osuszaczu chłodniczym istotna jest liczba Pecleta dla ciepła, ponieważ określa ona relację pomiędzy przenoszeniem ciepła przez przepływające powietrze a przewodzeniem cieplnym. Wysoki przepływ oznacza dużą zdolność powietrza do przenoszenia ciepła, ale również krótszy czas kontaktu z wymiennikiem.

Można to zapisać jako:

Pe_h = (u ⋅ L) / α

Jeżeli wartość Pe^h jest bardzo wysoka, powietrze może przepływać przez wymiennik szybko, a projekt urządzenia musi zapewnić odpowiednią powierzchnię wymiany ciepła, turbulizację i czas przebywania. W przeciwnym razie osuszacz może nie osiągać zakładanego punktu rosy. W osuszaczu adsorpcyjnym szczególne znaczenie ma transport masy pary wodnej do powierzchni adsorbentu:

Pe_m = (u ⋅ L) / D

W tym przypadku zbyt duża prędkość przepływu może ograniczyć czas kontaktu powietrza z materiałem adsorpcyjnym, natomiast zbyt mała może powodować nierównomierne wykorzystanie złoża. Liczba Pecleta pomaga zrozumieć, dlaczego w urządzeniach adsorpcyjnych tak istotne są geometria złoża, rozdział strumienia, równomierność przepływu i kontrola regeneracji.

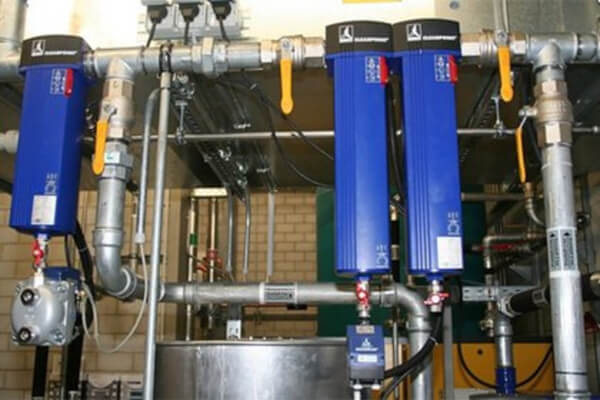

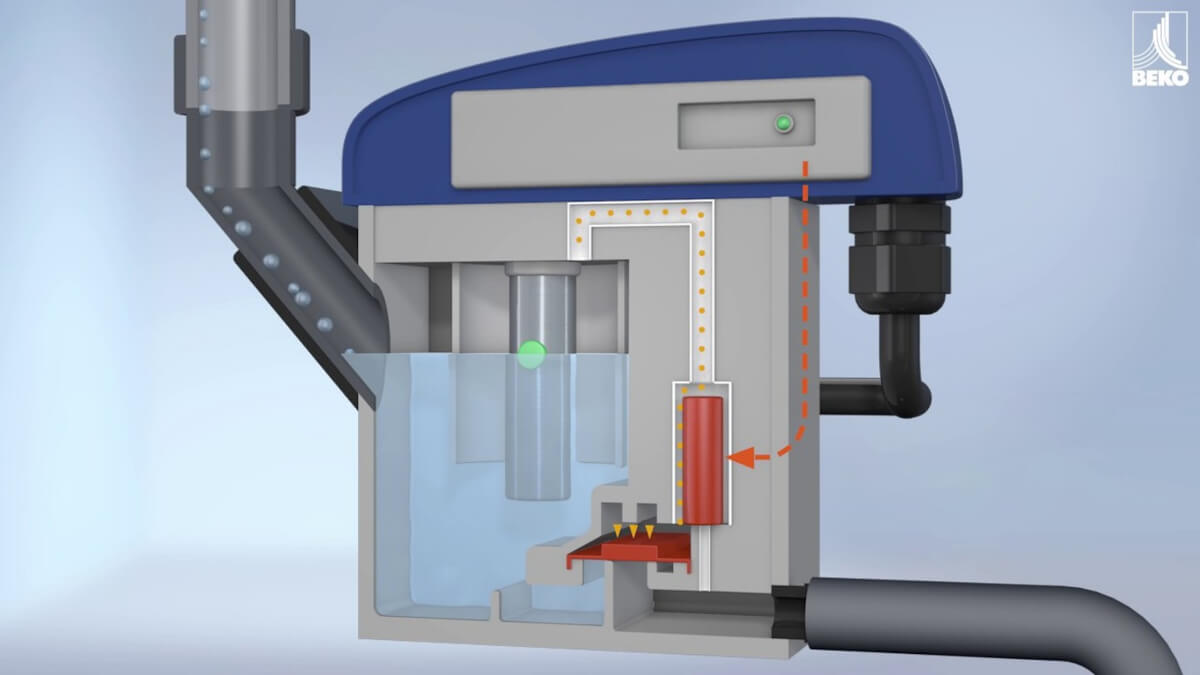

Liczba Pecleta a filtracja sprężonego powietrza

Filtry sprężonego powietrza usuwają cząstki stałe, aerozole olejowe, kondensat oraz inne zanieczyszczenia. Ich skuteczność zależy od wielu mechanizmów, takich jak separacja bezwładnościowa, przechwytywanie, dyfuzja Browna, koalescencja i sedymentacja.

Liczba Pecleta dla transportu masy może być użyteczna przy ocenie, czy cząstki i aerozole są przede wszystkim unoszone przez przepływ, czy też istotny jest ich ruch dyfuzyjny. Dla bardzo małych cząstek dyfuzja może mieć większe znaczenie, natomiast dla większych kropelek i cząstek dominują efekty bezwładnościowe oraz przepływ konwekcyjny.

W uproszczeniu:

Pe_m = (u ⋅ L) / D_p

gdzie:

• D_p - efektywny współczynnik dyfuzji cząstek lub składnika.

Wysoka liczba Pecleta oznacza, że zanieczyszczenia poruszają się głównie zgodnie z przepływem. Dlatego w praktyce filtr musi być dobrany nie tylko na podstawie średnicy przyłącza, ale przede wszystkim na podstawie:

• rzeczywistego przepływu,

• klasy czystości powietrza,

• dopuszczalnego spadku ciśnienia,

• rodzaju zanieczyszczeń,

• ciśnienia roboczego,

• temperatury medium,

• miejsca montażu w instalacji,

• wymaganego poziomu ochrony odbiorników.

W ofercie Pneumat System znaczenie mają tutaj m.in. filtry sprężonego powietrza, wkłady filtracyjne, separatory, reduktory, zespoły przygotowania powietrza, osuszacze oraz elementy diagnostyki jakości powietrza. Właściwy dobór tych komponentów pozwala ograniczyć ryzyko przedostawania się wilgoci i zanieczyszczeń do zaworów, siłowników, narzędzi pneumatycznych, układów pomiarowych i procesów technologicznych.

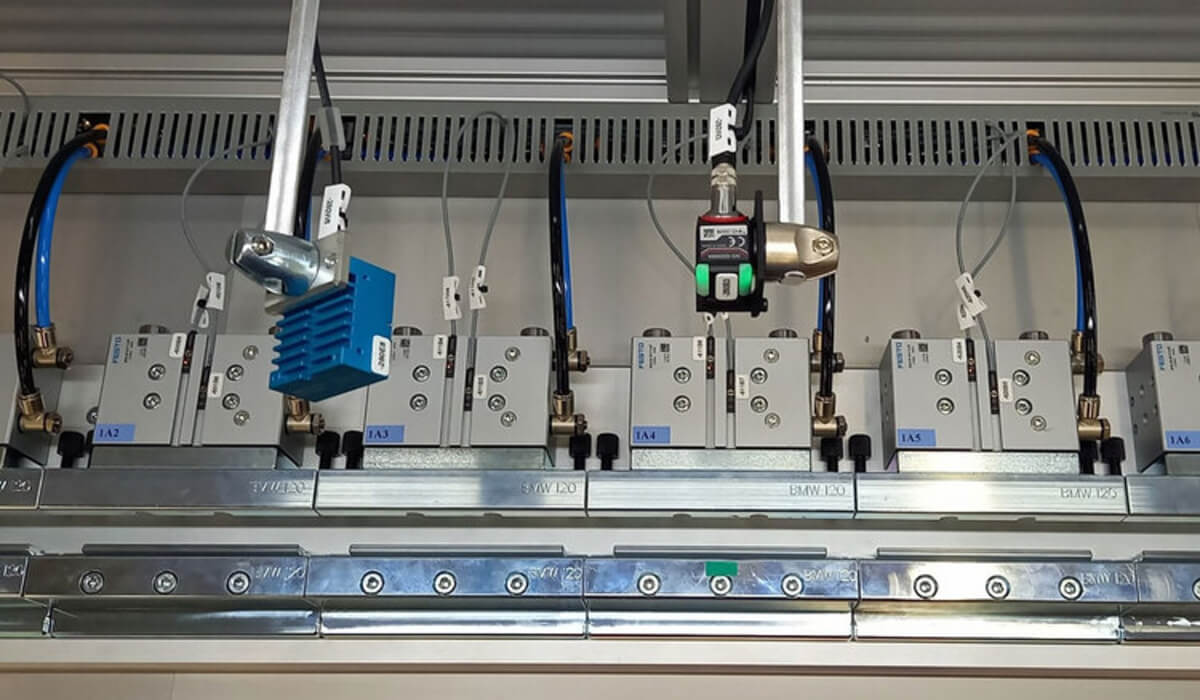

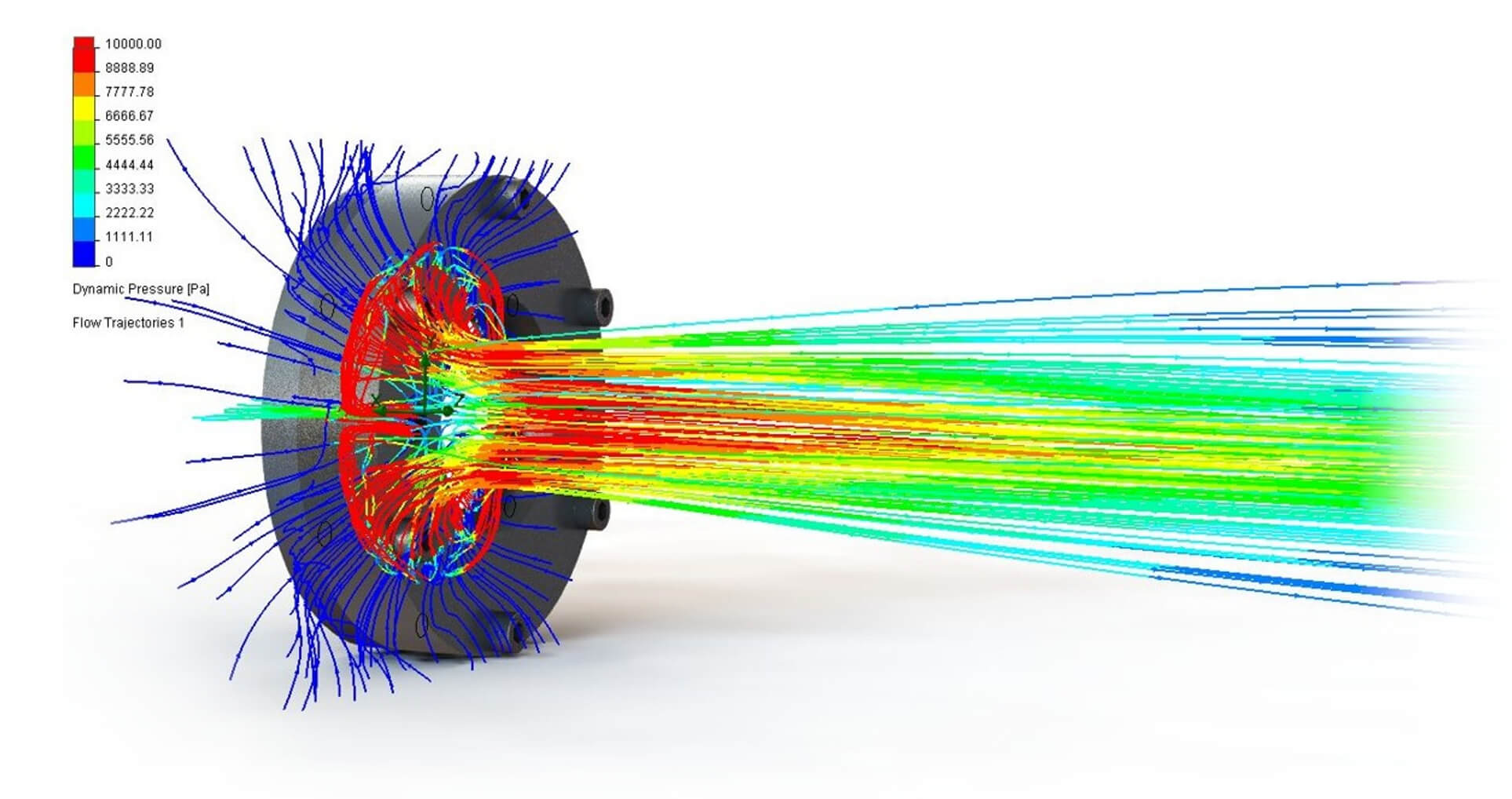

Liczba Pecleta a odmuch przemysłowy

Odmuch sprężonym powietrzem jest powszechnie stosowany do czyszczenia, suszenia, chłodzenia, separacji, pozycjonowania i usuwania zanieczyszczeń z powierzchni. W takich aplikacjach liczba Pecleta jest szczególnie interesująca, ponieważ odmuch łączy transport pędu, ciepła i masy.

Podczas suszenia powierzchni strumieniem powietrza zachodzi jednocześnie:

• konwekcyjne usuwanie wilgoci,

• parowanie cieczy,

• transport pary wodnej z warstwy przyściennej,

• wymiana ciepła między powietrzem a powierzchnią,

• zaburzenie warstwy granicznej.

Dla transportu pary wodnej od powierzchni do strumienia powietrza można rozpatrywać:

Pe_m = (u ⋅ L) / D

Wysoka prędkość powietrza zwiększa wartość Pe_m, co oznacza dominację transportu konwekcyjnego. W praktyce intensywny odmuch usuwa nasyconą parą wodną warstwę powietrza znad powierzchni i zastępuje ją suchszym strumieniem. Dzięki temu proces suszenia przyspiesza. Jednak samo zwiększanie zużycia sprężonego powietrza nie zawsze jest rozwiązaniem ekonomicznym. Sprężone powietrze jest drogim medium energetycznym, dlatego w aplikacjach odmuchowych warto stosować odpowiednio dobrane dysze, noże powietrzne, wzmacniacze przepływu i systemy sterowania. Pneumat System oferuje rozwiązania pozwalające ograniczyć zużycie powietrza przy zachowaniu skuteczności procesu, m.in. poprzez właściwy dobór geometrii dyszy, kierunku strumienia, ciśnienia roboczego i odległości od powierzchni.

Liczba Pecleta w transporcie pneumatycznym

Transport pneumatyczny materiałów sypkich, granulatów, pyłów lub lekkich elementów opiera się na unoszeniu cząstek przez strumień powietrza. W takim przypadku liczba Pecleta może być używana do opisu transportu masy w układzie, choć dla cząstek stałych istotne są również inne parametry, takie jak liczba Stokesa, prędkość unoszenia, opory przepływu i charakterystyka materiału. Dla gazowej fazy transportującej można zapisać:

Pe_m = (u ⋅ L) / D

Wysoka wartość liczby Pecleta wskazuje, że rozprzestrzenianie składników wzdłuż przewodu jest zdominowane przez ruch strumienia. W transportach pneumatycznych oznacza to, że materiał lub zanieczyszczenia są szybko przenoszone na znaczne odległości. Z punktu widzenia projektowania instalacji ważne są więc:

• stabilność prędkości przepływu,

• unikanie zatorów,

• ograniczenie strat ciśnienia,

• dobór średnicy przewodów,

• kontrola wilgotności powietrza,

• odporność przewodów na ścieranie,

• prawidłowe filtrowanie powietrza,

• separacja materiału od gazu transportującego.

W takich aplikacjach szczególne znaczenie mają przewody techniczne, złącza, armatura, zawory, filtry, generatory podciśnienia, dmuchawy oraz elementy wykonane z materiałów odpornych na ścieranie i oddziaływanie medium.

Liczba Pecleta a pneumatyka próżniowa

W technice próżniowej, stosowanej m.in. w chwytakach, eżektorach, przyssawkach, stołach próżniowych i systemach pick&place, przepływ powietrza również wiąże się z transportem ciepła i masy. Choć głównym celem jest wygenerowanie podciśnienia i uzyskanie siły chwytu, w wielu aplikacjach istotne są dodatkowe zjawiska: wilgoć, pył, porowatość materiału, przepływ przez nieszczelności oraz zmiany temperatury przy rozprężaniu. W układach próżniowych liczba Pecleta może pomóc zrozumieć, czy transport wilgoci lub zanieczyszczeń z powierzchni chwytanego elementu do układu odbywa się głównie przez przepływ zasysanego powietrza, czy przez dyfuzję. Przykładowo, przy chwytaniu materiałów porowatych, takich jak karton, papier, płyty drewnopochodne, tekstylia lub produkty spożywcze, powietrze może przepływać przez strukturę materiału. Wówczas transport masy zależy od lokalnej prędkości, porowatości i współczynnika dyfuzji:

Pe_m = (u ⋅ L) / D

Wysoka liczba Pecleta oznacza, że powietrze zasysane przez strukturę materiału intensywnie transportuje wilgoć i drobne zanieczyszczenia do układu próżniowego. To uzasadnia stosowanie filtrów próżniowych, odpowiednich eżektorów, zaworów zwrotnych, czujników podciśnienia oraz właściwie dobranych przyssawek. Pneumat System, oferując elementy techniki próżniowej, chwytaki, przyssawki, eżektory i osprzęt podciśnieniowy, może wspierać dobór rozwiązań zarówno dla prostych aplikacji podnoszenia detali, jak i dla bardziej wymagających procesów automatyzacji przemysłowej.

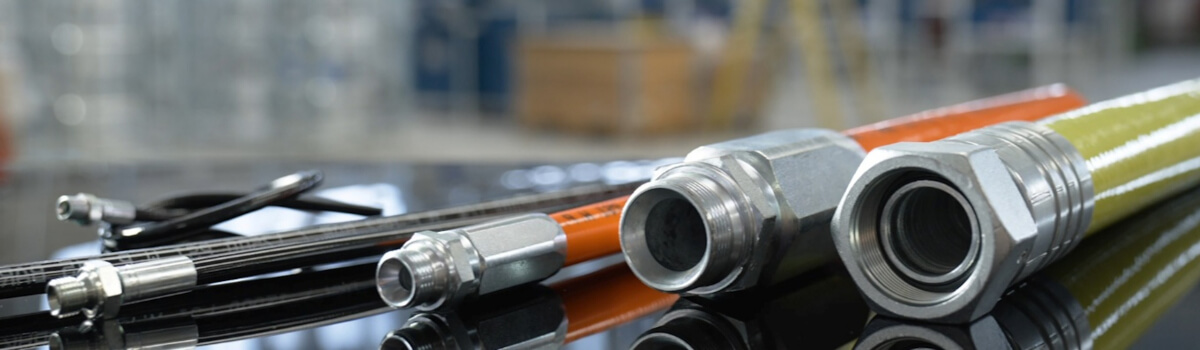

Liczba Pecleta a dobór średnic przewodów

Jednym z najważniejszych praktycznych zagadnień w pneumatyce jest dobór średnic przewodów. Zbyt mała średnica powoduje wzrost prędkości przepływu, większe straty ciśnienia, hałas, intensywniejsze nagrzewanie lokalne oraz większe ryzyko porywania kondensatu. Zbyt duża średnica może zwiększyć koszt instalacji i objętość układu, ale zwykle poprawia stabilność ciśnienia i ogranicza straty przepływowe.

Pe_m = (u ⋅ L) / α

lub

Pe_m = (u ⋅ L) / D

Ponieważ prędkość uzależy od natężenia przepływu i pola przekroju, zmiana średnicy przewodu może zmieniać liczbę Pecleta w sposób nieoczywisty. Dla przewodu kołowego pole przekroju wynosi:

A = (π ⋅ d²) / 4

a średnia prędkość przepływu:

u = Q / A

czyli:

u = (4 ⋅ Q) / (π ⋅ d²)

Po podstawieniu do wzoru na liczbę Pecleta:

Pe = (u ⋅ d) / α

otrzymujemy:

Pe = (4 ⋅ Q) / (π ⋅ d ⋅ α)

Dla danego strumienia objętości Qliczba Pecleta w takim uproszczonym ujęciu maleje wraz ze wzrostem średnicy przewodu. Oznacza to, że większa średnica może ograniczać intensywność konwekcyjnego transportu w przeliczeniu na wymiar charakterystyczny, a jednocześnie zmniejszać straty ciśnienia i prędkość medium. W praktyce projektowej nie analizuje się liczby Pecleta w oderwaniu od innych parametrów. Należy równocześnie uwzględnić:

• wymagany przepływ,

• dopuszczalny spadek ciśnienia,

• prędkość powietrza,

• długość instalacji,

• liczbę kolan, trójników i redukcji,

• charakter odbiorników,

• wilgotność powietrza,

• jakość filtracji,

• możliwość rozbudowy instalacji,

• energochłonność całego systemu.

Tutaj szczególne znaczenie ma doświadczenie projektowe. W instalacjach sprężonego powietrza projektowanych lub modernizowanych przez Pneumat System ważna jest nie tylko sama średnica rurociągu, ale również geometria sieci, liczba przewężeń, sposób wykonania odgałęzień, lokalizacja punktów poboru oraz eliminacja nieszczelności.

Liczba Pecleta a spadki ciśnienia i efektywność energetyczna

Choć liczba Pecleta bezpośrednio opisuje transport ciepła lub masy, jej wartość jest mocno związana z prędkością przepływu. A prędkość przepływu w pneumatyce ma bezpośredni wpływ na straty ciśnienia. W uproszczeniu, im większa prędkość przepływu, tym większe opory przepływu w przewodach, złączkach, filtrach, zaworach i elementach dławiących. Wysoka liczba Pecleta może więc towarzyszyć układom, w których konwekcja jest bardzo intensywna, ale jednocześnie rosną straty energetyczne. Dla instalacji przemysłowej oznacza to, że nadmierne prędkości powietrza mogą prowadzić do:

• większego zużycia energii przez sprężarki,

• spadków ciśnienia na końcowych odbiornikach,

• niestabilnej pracy siłowników,

• wydłużenia czasów cyklu,

• pogorszenia jakości odmuchu,

• wzrostu hałasu,

• porywania kondensatu,

• szybszego zużycia filtrów,

• problemów z regulacją ciśnienia.

Pneumat System, realizując audyty, inwentaryzacje i modernizacje instalacji sprężonego powietrza, może identyfikować miejsca, w których nieprawidłowa geometria układu powoduje nadmierne prędkości przepływu, wysokie spadki ciśnienia i niekorzystny transport wilgoci lub zanieczyszczeń. Dotyczy to zwłaszcza starych instalacji z wieloma redukcjami, kolanami, przypadkowymi rozbudowami i niedowymiarowanymi przewodami.

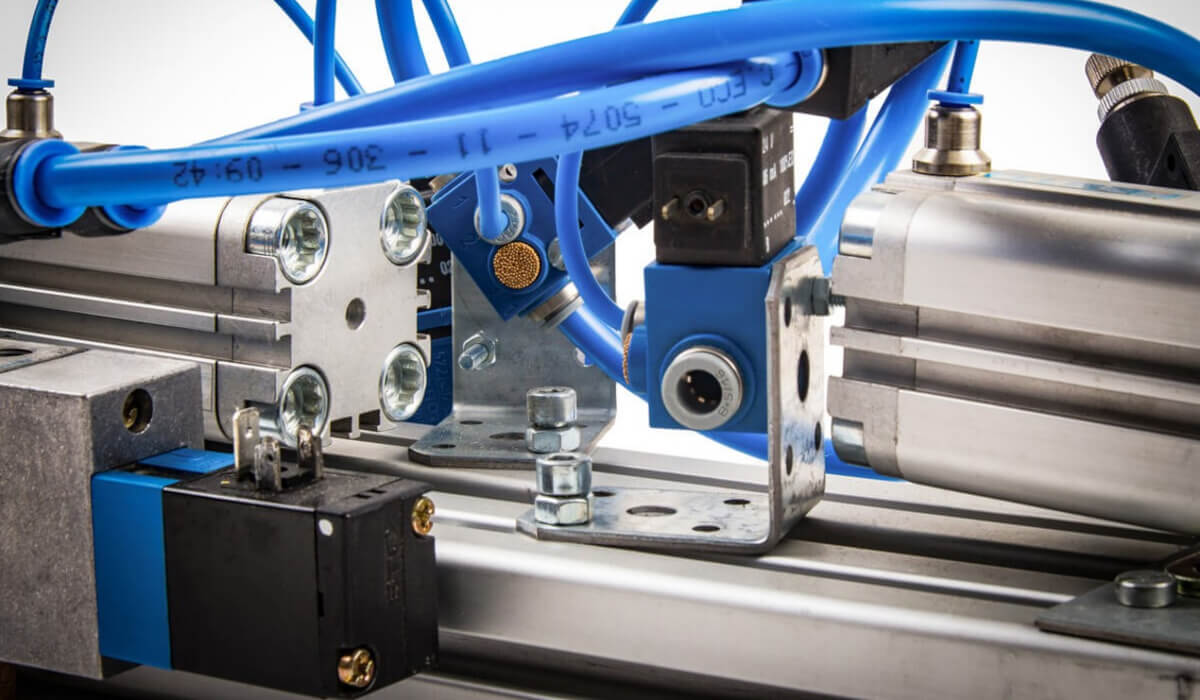

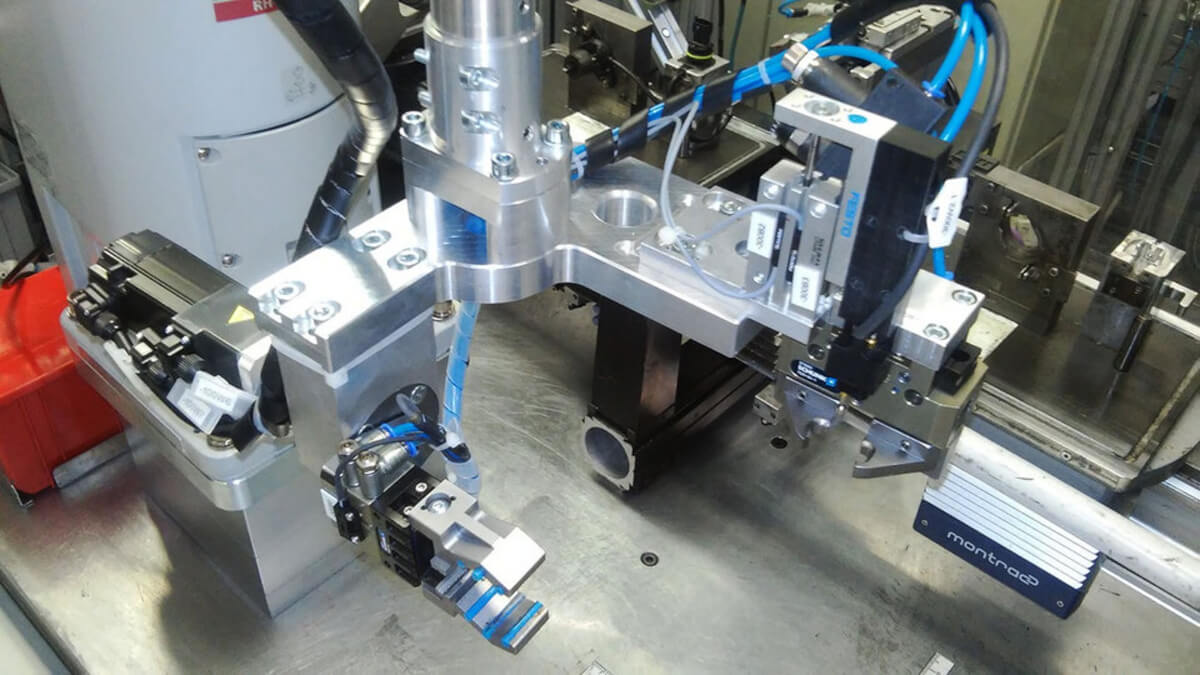

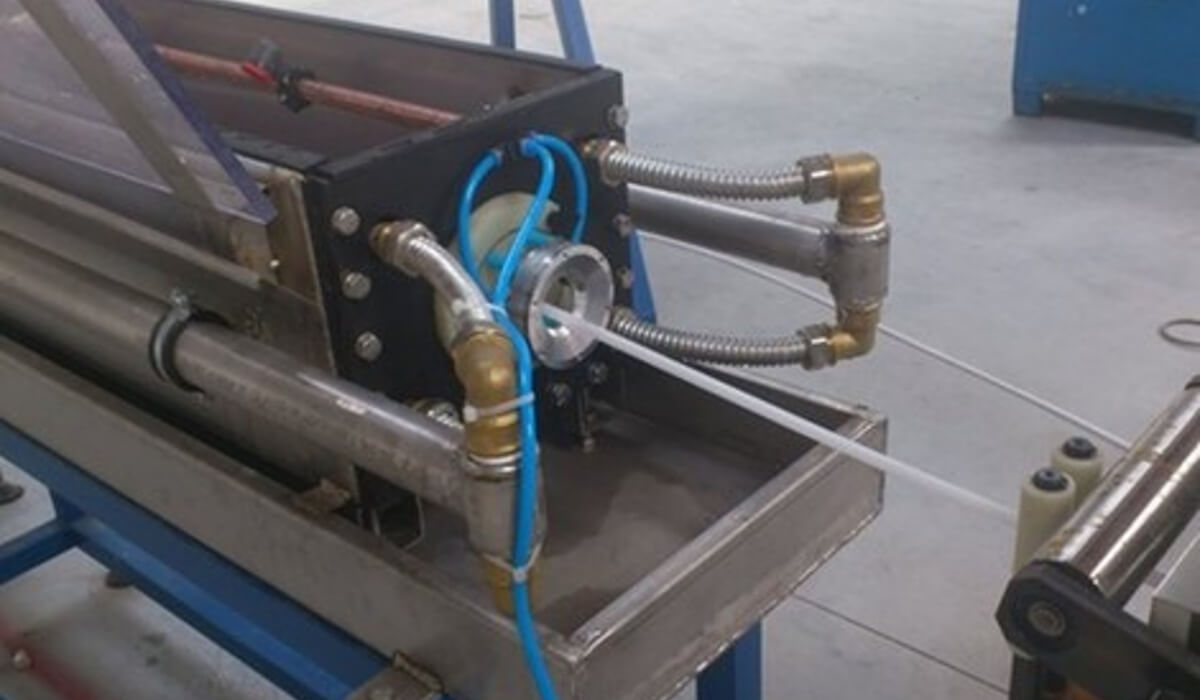

Liczba Pecleta w siłownikach pneumatycznych

Siłowniki pneumatyczne są elementami wykonawczymi, w których sprężone powietrze zamienia energię ciśnienia na ruch liniowy lub obrotowy. Choć przy ich doborze najczęściej analizuje się siłę, skok, średnicę tłoka, prędkość i sposób sterowania, transport ciepła i masy również ma znaczenie. Podczas szybkiej pracy siłownika dochodzi do cyklicznego napełniania i opróżniania komór. Powietrze przepływa przez zawory, przewody, przyłącza i dławniki. Przy dużych prędkościach cyklu liczba Pecleta dla przepływu w przyłączach i kanałach może być wysoka, co oznacza, że ciepło i wilgoć są transportowane głównie wraz ze strumieniem powietrza. W praktyce ma to znaczenie dla:

• stabilności pracy siłownika,

• smarowania uszczelnień,

• ryzyka kondensacji w komorach,

• trwałości uszczelnień,

• pracy w niskiej temperaturze,

• powtarzalności prędkości ruchu,

• odporności na zanieczyszczenia.

Jeżeli powietrze jest źle osuszone, wilgoć może trafiać do siłowników, gdzie w określonych warunkach dochodzi do kondensacji. W aplikacjach zewnętrznych lub chłodniczych może to prowadzić nawet do zamarzania. Dlatego tak istotne są prawidłowo dobrane osuszacze, filtry, zawory przygotowania powietrza oraz jakość instalacji. Pneumat System jako dostawca i producent siłowników pneumatycznych, w tym rozwiązań standardowych i specjalnych, może uwzględniać wymagania aplikacji: temperaturę pracy, skok, obciążenie, częstotliwość cykli, warunki środowiskowe, zapylenie, wilgoć oraz wymaganą trwałość.

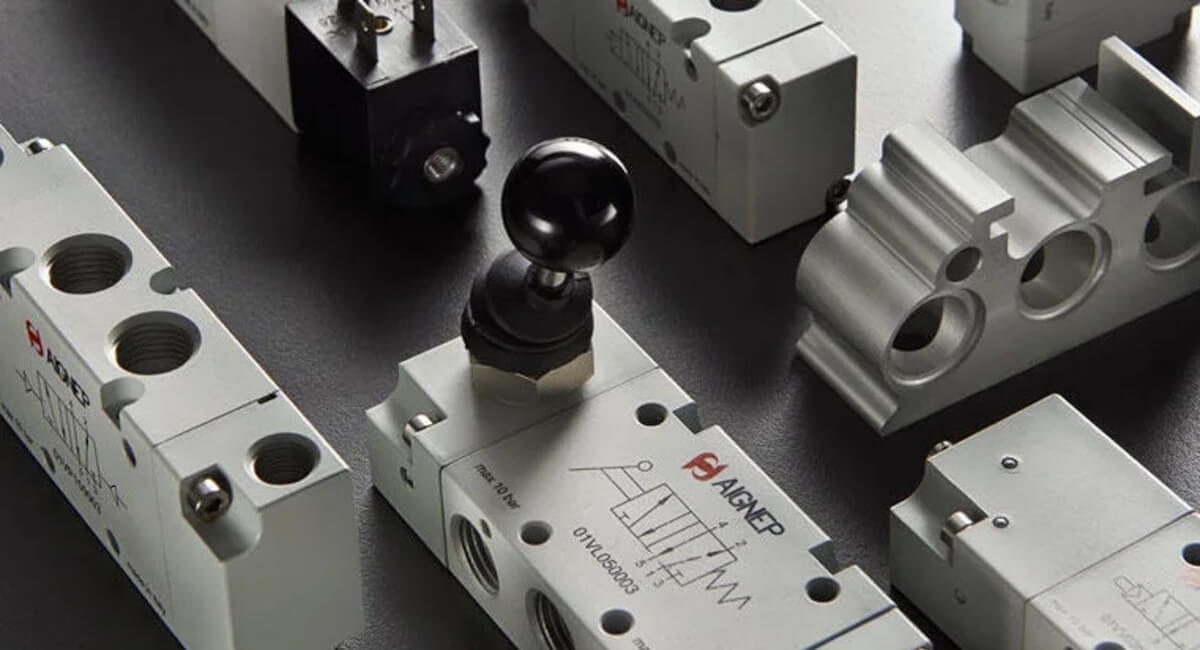

Liczba Pecleta a zawory pneumatyczne

Zawory pneumatyczne sterują kierunkiem, ciśnieniem i natężeniem przepływu sprężonego powietrza. W ich kanałach występują lokalne przyspieszenia, dławienia, spadki ciśnienia, rozprężanie i zmiany temperatury. W takich miejscach lokalna liczba Pecleta może być bardzo wysoka ze względu na dużą prędkość przepływu przez małe przekroje:

Pe = (u ⋅ L) / α

albo:

Pe = (u ⋅ L) / D

Wysoka wartość Pe oznacza, że zanieczyszczenia, wilgoć lub aerozol olejowy są szybko przenoszone przez kanały zaworu. Jeśli filtracja jest niewystarczająca, zawory mogą być narażone na przyspieszone zużycie, zaklejanie, nieszczelności lub niestabilną pracę. Dodatkowo podczas dławienia i rozprężania może dochodzić do lokalnego ochładzania powietrza. Jeśli powietrze zawiera wilgoć, istnieje ryzyko kondensacji lub oblodzenia w specyficznych warunkach pracy. To szczególnie ważne w aplikacjach o dużych przepływach, szybkich cyklach, pracy w niskiej temperaturze lub przy znacznym spadku ciśnienia.

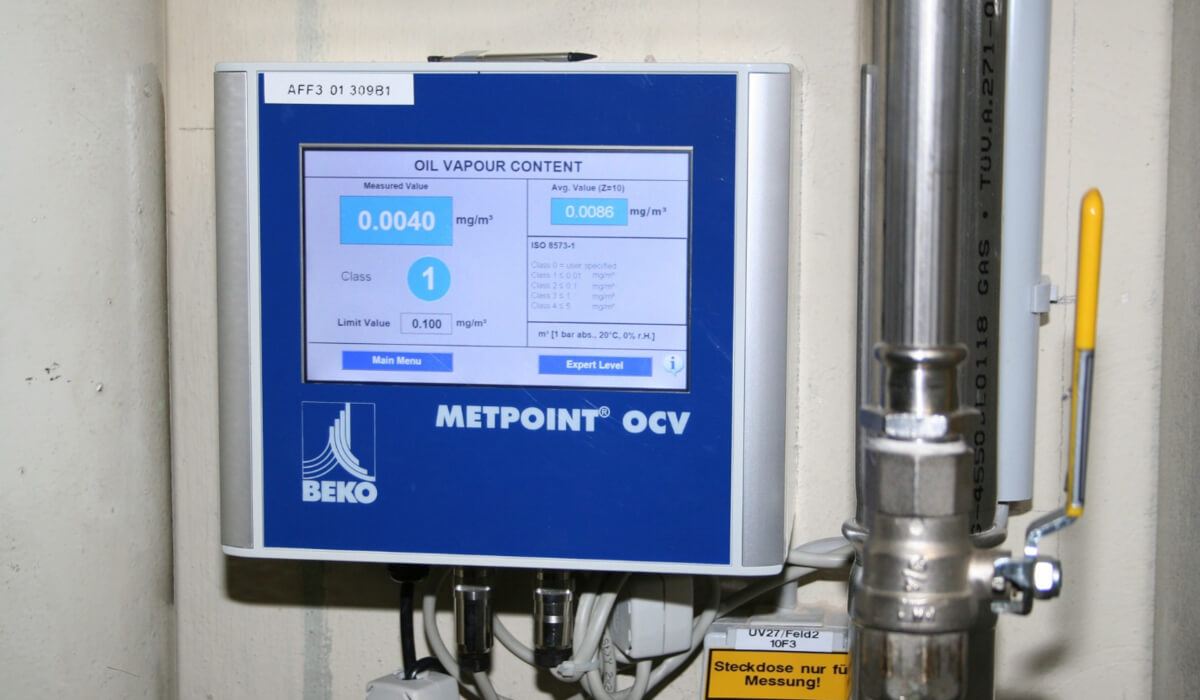

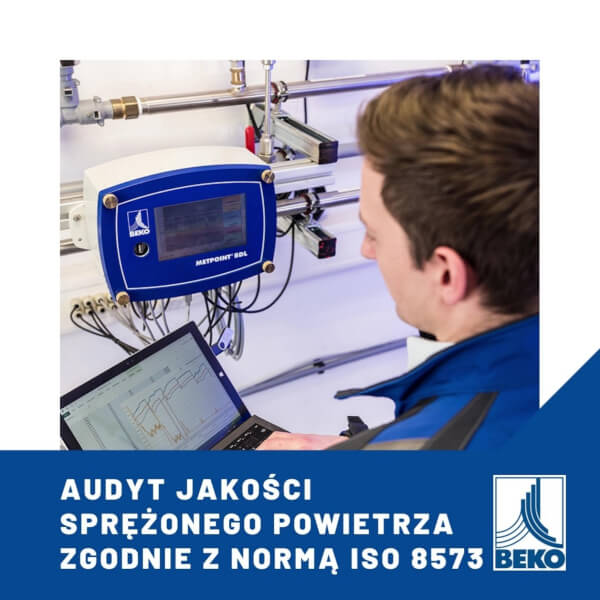

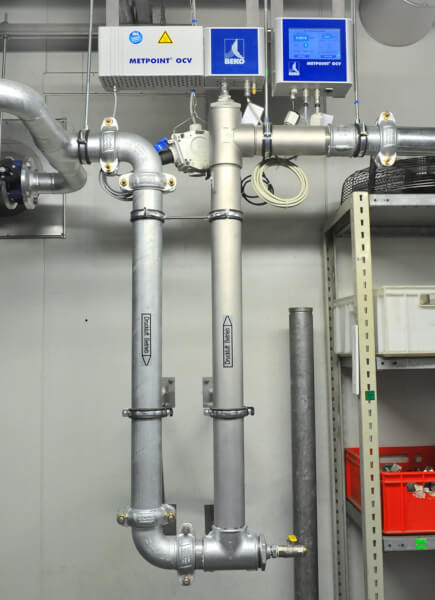

Liczba Pecleta a jakość powietrza według ISO 8573-1

Jakość sprężonego powietrza jest jednym z kluczowych parametrów w przemyśle spożywczym, farmaceutycznym, przemyśle elektronicznym, lakierniczym, automotive, medycznym i precyzyjnej automatyce. Norma ISO 8573-1 klasyfikuje sprężone powietrze pod względem zawartości cząstek stałych, wody i oleju. Liczba Pecleta nie zastępuje klasyfikacji jakości powietrza, ale pomaga zrozumieć mechanizmy transportu zanieczyszczeń. Jeżeli układ pracuje przy wysokiej liczbie Pecleta, zanieczyszczenia są szybko przenoszone z głównym strumieniem powietrza. Wtedy lokalizacja i dobór filtrów, osuszaczy oraz separatorów mają krytyczne znaczenie. W praktyce oznacza to, że dla wymagających odbiorników należy analizować cały łańcuch przygotowania powietrza:

• sprężarka,

• chłodnica,

• separator kondensatu,

• zbiornik ciśnieniowy,

• osuszacz,

• filtry wstępne,

• filtry dokładne,

• filtry z węglem aktywnym,

• reduktory,

• punkty poboru powietrza,

• instalacja końcowa przy maszynie.

Pneumat System oferuje rozwiązania pozwalające budować takie układy kompleksowo: od elementów instalacyjnych, przez przygotowanie powietrza, po diagnostykę, serwis, audyty i doradztwo techniczne.

Znaczenie liczby Pecleta w diagnostyce instalacji pneumatycznych

W praktyce przemysłowej wiele problemów z instalacją sprężonego powietrza nie wynika z pojedynczego źle dobranego elementu, ale z całego układu przepływowego. Liczba Pecleta pomaga myśleć o instalacji jako o systemie transportującym energię, ciepło, wilgoć i zanieczyszczenia. Objawy, które mogą wskazywać na problemy związane z niekorzystnym transportem ciepła lub masy, to m.in.:

• kondensat pojawiający się daleko od sprężarkowni,

• niestabilne ciśnienie na końcach instalacji,

• częste zapychanie filtrów,

• zamarzanie elementów w okresie zimowym,

• korozja przewodów i odbiorników,

• awarie zaworów,

• nierówna praca siłowników,

• spadek skuteczności odmuchu,

• wzrost zużycia energii,

• problemy z jakością procesu produkcyjnego.

Analiza liczby Pecleta nie musi oznaczać wykonywania skomplikowanych obliczeń dla każdego odcinka instalacji. Często wystarczy rozumienie kierunku zależności: większa prędkość i większy wymiar charakterystyczny wzmacniają transport konwekcyjny, natomiast dyfuzja i przewodzenie mają większe znaczenie w małych skalach, wolnych przepływach, warstwach przyściennych i strefach stagnacji.

Przemysłowe zastosowania wiedzy o liczbie Pecleta

Lakiernie przemysłowe

W lakierniach jakość sprężonego powietrza ma bezpośredni wpływ na jakość powłoki. Wilgoć, olej lub cząstki stałe mogą powodować wady lakiernicze, kratery, zanieczyszczenia powierzchni i niestabilność procesu. Wysoka liczba Pecleta oznacza, że zanieczyszczenia są szybko transportowane do punktów aplikacji. Dlatego szczególnie ważne są osuszacze, filtracja dokładna, stabilne ciśnienie i dobrze zaprojektowana instalacja.

Przemysł spożywczy

W przemyśle spożywczym sprężone powietrze bywa używane do odmuchu, transportu, pakowania, sortowania i sterowania automatyką. Transport masy ma znaczenie przy usuwaniu wilgoci, pyłu, drobin produktu i aerozoli. Właściwa filtracja i kontrola jakości powietrza są kluczowe dla higieny procesu.

Automotive

W branży automotive pneumatyka zasila linie montażowe, chwytaki pneumatyczne, narzędzia, roboty, stanowiska testowe i systemy odmuchu. Wysokie przepływy i szybkie cykle oznaczają wysokie liczby Pecleta, a więc dominację transportu konwekcyjnego. Z tego powodu awaria osuszania lub filtracji może szybko oddziaływać na wiele punktów produkcji.

Drukarnie i przemysł papierniczy

W drukarniach i przetwórstwie papieru sprężone powietrze jest stosowane do separacji arkuszy, odmuchu, prowadzenia wstęgi i czyszczenia. Transport masy obejmuje pył papierowy, wilgoć oraz zanieczyszczenia. Odpowiednio dobrane dysze i noże powietrzne pozwalają uzyskać skuteczny proces przy mniejszym zużyciu medium.

Logistyka i sortownie

W sortowniach paczek sprężone powietrze bywa wykorzystywane w systemach odmuchu, czyszczenia czujników, przesuwania elementów i automatyce wykonawczej. Liczba Pecleta pomaga zrozumieć, dlaczego zabrudzenia, kurz i wilgoć mogą być szybko przenoszone wzdłuż linii technologicznej oraz dlaczego istotna jest jakość powietrza w punktach końcowych.

Pneumat System a praktyczne wykorzystanie wiedzy o procesach transportowych

Pneumat System dostarcza rozwiązania z zakresu pneumatyki przemysłowej, automatyki, techniki próżniowej, instalacji sprężonego powietrza, przygotowania powietrza, armatury, przewodów, siłowników, zaworów, narzędzi pneumatycznych, osuszania, filtracji i diagnostyki. Wiedza o liczbie Pecleta oraz zjawiskach transportu ciepła i masy znajduje praktyczne zastosowanie w wielu obszarach tej oferty. W kontekście liczby Pecleta szczególnie istotne są:

• projektowanie instalacji sprężonego powietrza, w tym systemów rurowych Infinity,

• dobór średnic przewodów i ograniczanie strat ciśnienia,

• audyty instalacji i identyfikacja przewężeń,

• detekcja nieszczelności,

• dobór osuszaczy chłodniczych i adsorpcyjnych,

• dobór filtrów i zespołów przygotowania powietrza,

• optymalizacja odmuchu przemysłowego,

• dobór dysz, noży powietrznych i wzmacniaczy przepływu,

• projektowanie układów próżniowych,

• dobór siłowników i zaworów do trudnych warunków pracy,

• modernizacja instalacji pod kątem energooszczędności,

• poprawa jakości powietrza dla procesów wrażliwych.

Największą wartością podejścia inżynierskiego jest spojrzenie na pneumatykę nie tylko jako zbiór komponentów, ale jako kompletny układ przepływowo-energetyczny. W takim układzie ciśnienie, przepływ, temperatura, wilgotność, czystość powietrza i geometria instalacji są ze sobą powiązane.

Najczęstsze błędy projektowe z perspektywy liczby Pecleta

Z punktu widzenia transportu ciepła i masy w instalacjach pneumatycznych często spotyka się kilka powtarzalnych błędów. Pierwszym jest zbyt mała średnica przewodów. Powoduje ona wzrost prędkości przepływu, strat ciśnienia i intensywne unoszenie wilgoci oraz zanieczyszczeń. Wysoka liczba Pecleta oznacza, że problemy powstałe przy sprężarkowni mogą szybko docierać do odbiorników końcowych. Drugim błędem jest brak skutecznego chłodzenia i osuszania powietrza. Jeśli gorące powietrze po sprężaniu nie zostanie odpowiednio schłodzone i osuszone, kondensacja może występować w niekontrolowanych miejscach instalacji. Trzecim błędem jest niewłaściwe rozmieszczenie filtrów. Filtr zamontowany zbyt daleko od wrażliwego odbiornika może nie zapewnić wymaganej ochrony, zwłaszcza gdy w dalszej części instalacji występują stare przewody, korozja lub kondensat. Czwartym błędem jest nadmierne dławienie przepływu. Redukcje, zbyt małe zawory, źle dobrane szybkozłącza i przypadkowe przewężenia zwiększają lokalne prędkości, spadki ciśnienia oraz ryzyko niekorzystnych zmian temperatury. Piątym błędem jest nieuwzględnianie warunków dynamicznych. Instalacja może działać poprawnie przy małym poborze powietrza, ale tracić stabilność, gdy wiele odbiorników pracuje jednocześnie. Wtedy rośnie prędkość przepływu, zmienia się liczba Pecleta, zwiększają się straty ciśnienia i nasila transport wilgoci oraz zanieczyszczeń.

Autor:
Krzysztof Kornacki
Product Manager
Pneumat.

Autor:
Krzysztof Kornacki
Product Manager
Pneumat.
