Klasy czystości sprężonego powietrza - parametry, standardy, metody uzyskania
Klasa czystości sprężonego powietrza to wskaźnik określający jakość powietrza używanego w różnych aplikacjach przemysłowych, w tym w pneumatyce, procesach produkcyjnych, malowaniu, a także w branży spożywczej i farmaceutycznej. Jakość ta ma kluczowe znaczenie dla optymalizacji procesów, przedłużenia żywotności urządzeń oraz zapewnienia bezpieczeństwa produktów i procesów. Zrozumienie klas czystości sprężonego powietrza i odpowiednia kontrola jego jakości to podstawowe kwestie dla inżynierów i techników zajmujących się systemami pneumatycznymi.
Podstawowe parametry klasy czystości sprężonego powietrza
Klasa czystości sprężonego powietrza określana jest zwykle w oparciu o trzy główne parametry:
Zawartość cząstek stałych - określa ilość i wielkość cząstek stałych (np. pyłów, rdzy) obecnych w powietrzu.
Zawartość wody - dotyczy poziomu wilgotności powietrza, który może być wyrażony jako punkt rosy.
Zawartość oleju - obejmuje zarówno olej w formie aerozolu, jak i pary oleju.
Standardy określające klasy czystości
Międzynarodowy standard ISO 8573 jest powszechnie przyjęty w przemyśle do klasyfikacji i specyfikacji czystości sprężonego powietrza. Składa się z kilku części, z których każda określa metody pomiaru i granice dla poszczególnych zanieczyszczeń:
ISO 8573-1: określa klasy czystości sprężonego powietrza dla cząstek stałych, wody i oleju.
Kolejne części (ISO 8573-2, ISO 8573-3, itd.) zawierają metody analizy i testowania dla poszczególnych rodzajów zanieczyszczeń.
ISO 8573-1: 2010 Klasy czystości sprzężonego powietrza
| Klasa jakości sprężonego powietrza | Cząstki stałe | Woda | Olej | |||||
| Uwzględniając wielkość cząsteczki (maksymalna liczba cząstek na m³) | Uwzględniając masę | PDP (ciśnieniowy punkt rosy) | ciecz | ciecz, aerozol i para | ||||
| 0,1 μm – 0,5 μm | 0,5 μm – 1,0 μm | 1,0 μm – 5,0 μm | mg/ m³ | °C | °F | g/ m³ | mg/ m³ | |
| 0 | Zgodnie ze specyfikacjami użytkownika lub dostawcy urządzeń, bardziej rygorystyczne wymagania w odniesieniu do klasy 1 | |||||||
| 1 | ≤ 20.000 | ≤ 400 | ≤ 10 | - | ≤ -70 | ≤ -94 | - | ≤ 0,01 |
| 2 | ≤ 400.000 | ≤ 6.000 | ≤ 100 | - | ≤ -40 | ≤ -40 | - | ≤ 0,1 |
| 3 | - | ≤ 90.000 | ≤ 1.000 | - | ≤ -20 | ≤ -4 | - | ≤ 1 |
| 4 | - | - | ≤ 10.000 | - | ≤ +3 | ≤ +37 | - | ≤ 5 |
| 5 | - | - | ≤ 100.000 | - | ≤ +7 | ≤ +45 | - | - |
| 6 | - | - | - | 0 - ≤ 5 | ≤ +10 | ≤ +50 | - | - |
| 7 | - | - | - | 5 - ≤ 10 | - | - | ≤ 0,5 | - |
| 8 | - | - | - | - | - | - | ≤ 5 | - |
| 9 | - | - | - | - | - | - | ≤ 10 | - |
| X | - | - | - | > 10 | - | - | > 10 | > 5 |
| Zanieczyszczenia mikrobiologiczne | Inne zanieczyszczenia gazowe | |||||||
| Nie określono klas czystości | Nie określono klas czystości | |||||||
| Wspomniane gazy to: CO, CO2, SO2, NOX, węglowodory w zakresie od C1 do C5 | ||||||||
Znaczenie klasy czystości w różnych aplikacjach
Wybór odpowiedniej klasy czystości sprężonego powietrza jest krytyczny dla zapewnienia efektywności i niezawodności procesów. Na przykład:
W pneumatyce - czyste powietrze przedłuża żywotność elementów, takich jak zawory, urządzenia pneumatyczne, siłowniki i narzędzia pneumatyczne, zmniejszając ryzyko awarii.
W przemyśle spożywczym i farmaceutycznym - wysokie standardy czystości są niezbędne dla bezpieczeństwa produktów i spełnienia norm sanitarnych.
W malowaniu / w lakierniach - powietrze wolne od oleju i cząstek zapewnia wysoką jakość wykończenia powierzchni.
Metody uzyskiwania i utrzymania wymaganej klasy czystości
Aby osiągnąć i utrzymać wymaganą klasę czystości sprężonego powietrza stosuje się różne metody i urządzenia, w tym:
Filtry przemysłowe powietrza - różne typy filtrów (np. koalescencyjne, adsorpcyjne) są stosowane do usuwania cząstek, kondensatu wodno-olejowego i pary wodnej.
Osuszacze - wykorzystywane do obniżenia poziomu wilgotności powietrza, mogą działać na zasadzie adsorpcji, chłodzenia lub technologii membranowej.
Separatory oleju - służą do skutecznego usuwania oleju z powietrza, szczególnie ważne w systemach, gdzie powietrze musi być wolne od oleju.
Monitorowanie i kontrola jakości sprężonego powietrza

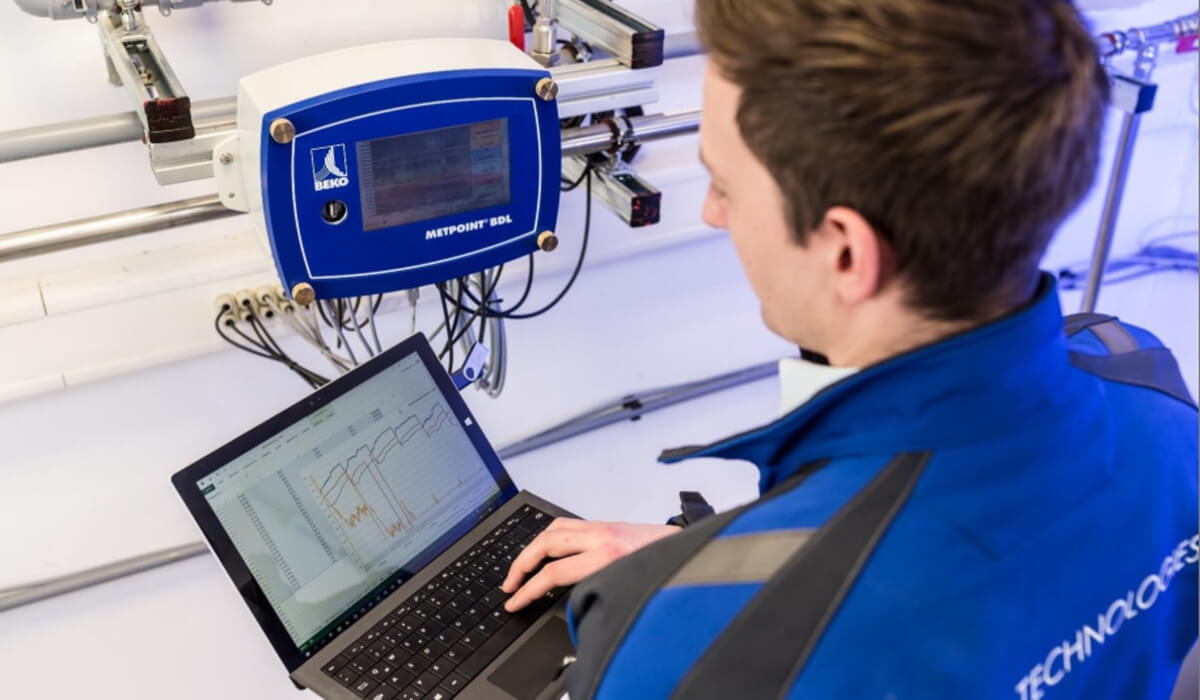

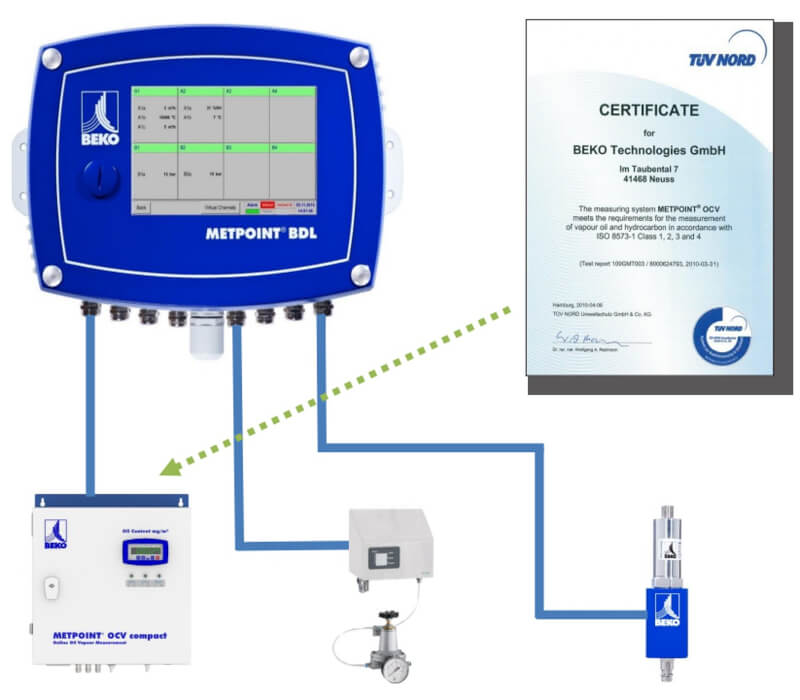

Regularne monitorowanie jakości sprężonego powietrza jest kluczowe dla zapewnienia spełnienia wymagań aplikacji. W tym celu stosuje się analizatory, liczniki cząstek i sensory mierzące poziomy zanieczyszczeń w czasie rzeczywistym, co umożliwia szybką interwencję w przypadku odchyleń od normy.
Wyzwania i rozwiązania
Utrzymanie odpowiedniej klasy czystości sprężonego powietrza może stanowić wyzwanie, szczególnie w trudnych warunkach przemysłowych. Wyzwania te obejmują kontrolę zanieczyszczeń na wejściu, zarządzanie kondensatem oraz zapobieganie wtórnemu zanieczyszczeniu w systemie dystrybucji powietrza. Kluczem do sukcesu jest kompleksowe podejście do projektowania systemu sprężonego powietrza, które uwzględnia optymalizację źródła powietrza, systemu filtracji, metody osuszania oraz systemu monitorowania. Ważne, by zamontowane już w instalacji sprężonego powietrza urządzenia (filtry, separatory i osuszacze) były wyposażone w sprawne i efektywne zawory odprowadzające zanieczyszczenia (tzn. kondensat i zanieczyszczenia stałe).
Autor:
Krzysztof Kornacki
Product Manager
Pneumat.
