Prawo, wzór Stokesa

Matematyczne podstawy – czym jest wzór Stokesa?

Równanie Naviera–Stokesa w ogólnej postaci opisuje zachowanie płynu jako kontinuum:

Gdzie:

• ρ – gęstość płynu,

• → v – wektor prędkości płynu,

• p – ciśnienie statyczne,

• μ – lepkość dynamiczna płynu,

• → f – wektor masowych sił zewnętrznych.

Interpretacja fizyczna

Równanie to jest niczym innym jak rozszerzoną formą II zasady dynamiki Newtona dla płynów. W praktyce oznacza to:

• zmiana pędu = suma sił działających na element objętości płynu,

• uwzględnia zarówno przepływy laminarne, jak i turbulentne,

• opisuje rzeczywiste media – czyli takie, które posiadają lepkość.

Prawo Stokesa a przepływy pneumatyczne

Choć pełne równanie Naviera–Stokesa jest złożone, w wielu przypadkach przemysłowych stosuje się jego uproszczenia. Jednym z nich jest prawo Stokesa, opisujące siłę oporu działającą na cząstkę poruszającą się w lepkim medium:

F_d = 6πμr v

Gdzie:

• F_d – siła oporu lepkościowego,

• π – stała matematyczna (pi),

• μ – lepkość dynamiczna płynu,

• r – promień kulistego obiektu,

• v – prędkość obiektu względem płynu.

Znaczenie w pneumatyce

Prawo Stokesa ma bezpośrednie zastosowanie w:

• filtracji powietrza,

• separacji kondensatu,

• projektowaniu układów przygotowania powietrza,

• analizie przepływu cząstek (np. oleju, zanieczyszczeń).

Zastosowanie równania Naviera–Stokesa w pneumatyce

1. Analiza przepływu w przewodach pneumatycznych

W instalacjach sprężonego powietrza kluczowe znaczenie ma:

• profil prędkości przepływu,

• rozkład ciśnienia,

• występowanie turbulencji.

Równanie Naviera–Stokesa pozwala:

• przewidywać spadki ciśnienia,

• optymalizować średnice przewodów,

• eliminować nieefektywności energetyczne.

W praktyce oznacza to realne oszczędności – nawet kilkanaście procent energii w systemach przemysłowych.

2. Straty ciśnienia i efektywność energetyczna

Jednym z najważniejszych problemów w pneumatyce są straty ciśnienia wynikające z:

• tarcia (lepkość – kluczowy element prawa Stokesa),

• zmian kierunku przepływu,

• zaworów i złączek.

Dzięki analizie opartej na równaniu Naviera–Stokesa można:

• dobrać optymalne komponenty,

• ograniczyć straty,

• zwiększyć sprawność systemu.

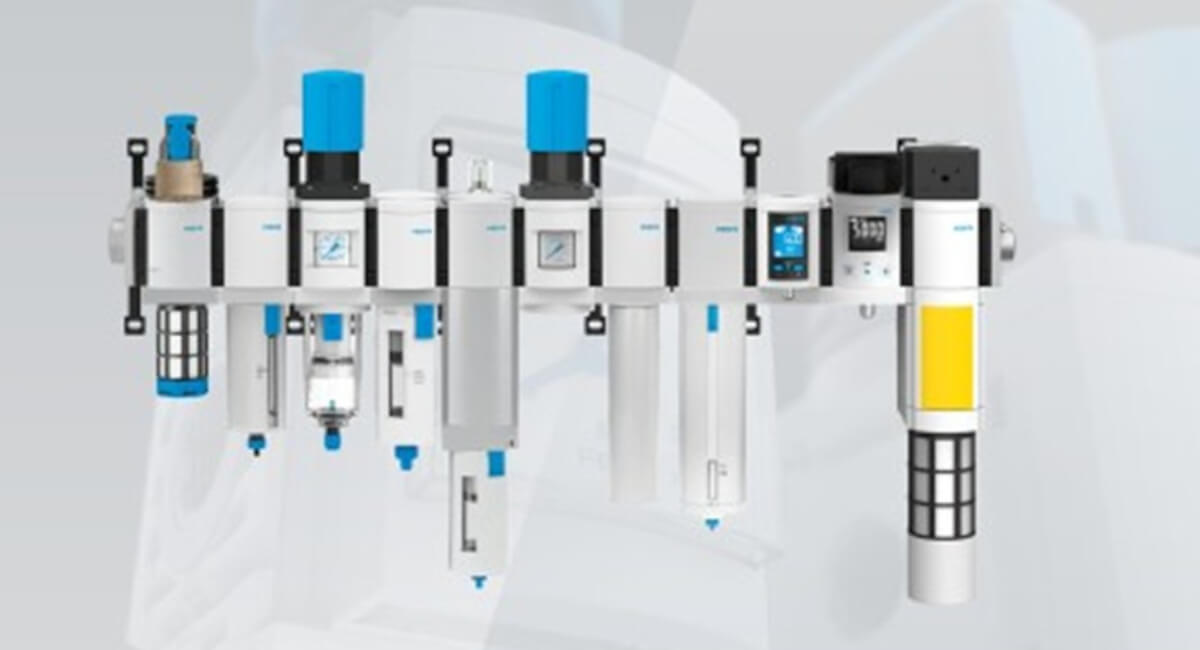

3. Projektowanie układów przygotowania powietrza

Układy przygotowania powietrza FRL (filtr–reduktor–smarownica) bazują na zjawiskach opisanych przez:

• równanie Naviera–Stokesa,

• prawo Stokesa,

• modele przepływów turbulentnych.

Kluczowe aspekty:

• separacja cząstek,

• kondensacja wilgoci,

• stabilizacja przepływu.

4. Modelowanie CFD w przemyśle

Współczesna inżynieria wykorzystuje numeryczne rozwiązania równania Naviera–Stokesa (CFD – Computational Fluid Dynamics):

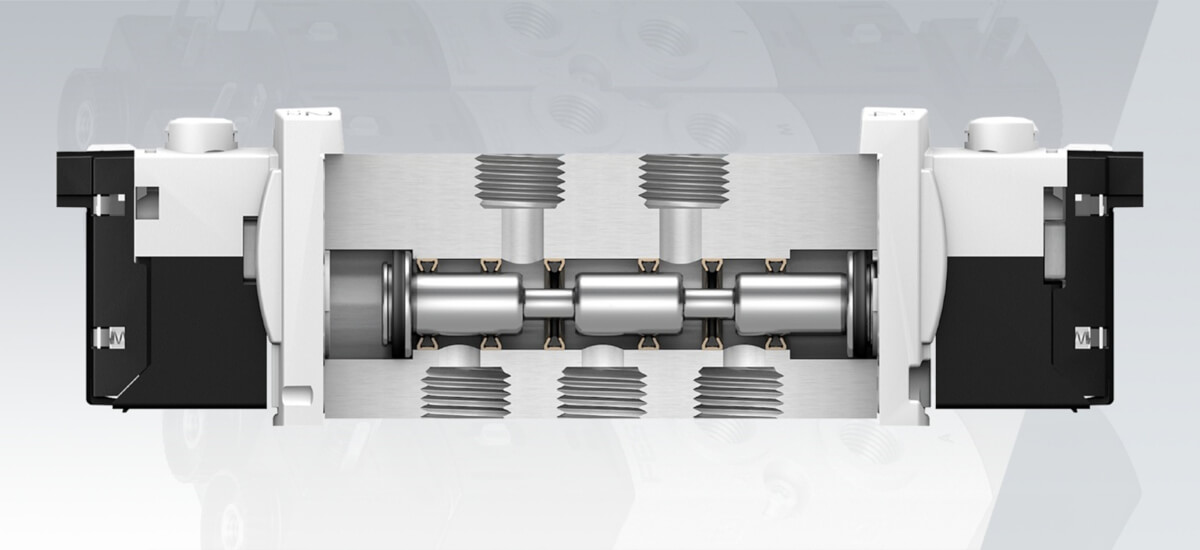

• symulacje przepływu w zaworach,

• analiza rozdzielaczy pneumatycznych,

• optymalizacja geometrii komponentów.

Dzięki temu możliwe jest:

• skrócenie czasu projektowania,

• redukcja kosztów testów,

• zwiększenie niezawodności.

Równanie Naviera–Stokesa a komponenty pneumatyczne

a) Zawory i rozdzielacze

Przepływ przez zawory:

• jest silnie turbulentny,

• podlega lokalnym spadkom ciśnienia,

• zależy od geometrii kanałów.

Równanie Naviera–Stokesa umożliwia:

• analizę strat,

• optymalizację konstrukcji,

• poprawę dynamiki działania.

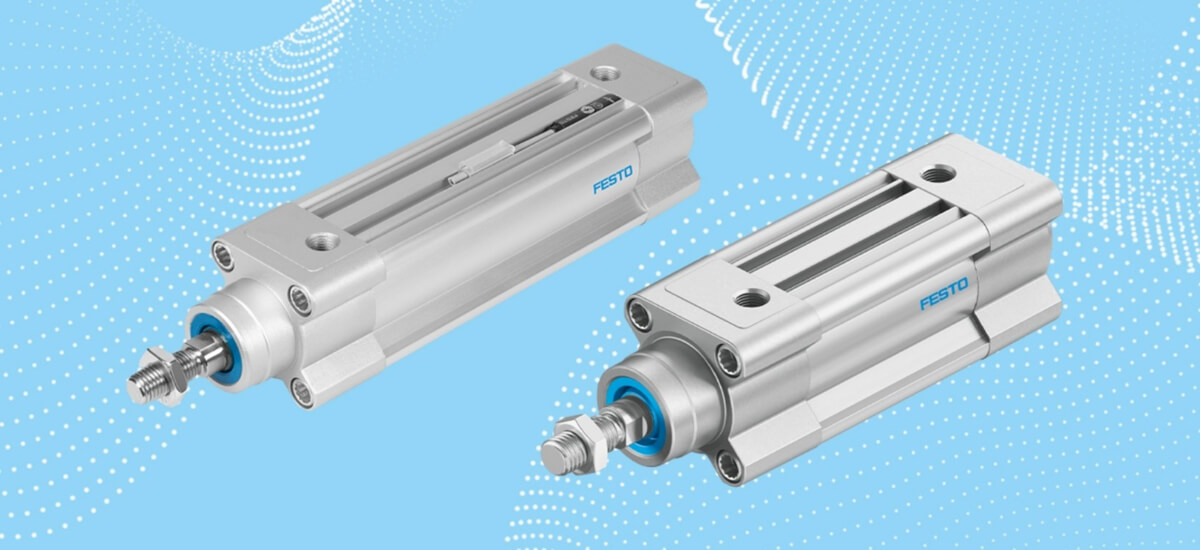

b) Siłowniki pneumatyczne

W siłownikach:

• przepływ powietrza decyduje o prędkości tłoka,

• opory przepływu wpływają na efektywność.

Prawo Stokesa pozwala analizować:

• opory ruchu cząstek oleju i zanieczyszczeń,

• wpływ lepkości na pracę układu.

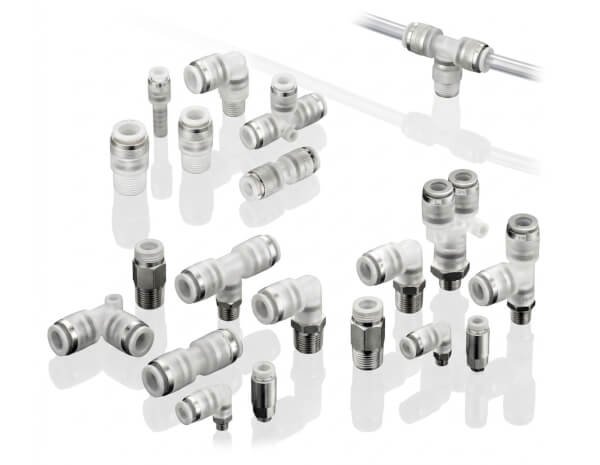

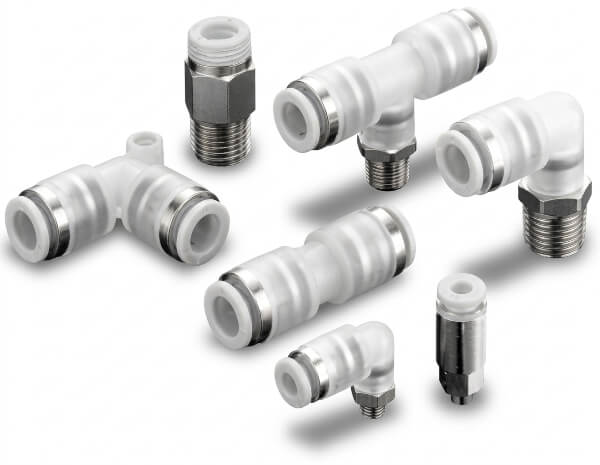

c) Przewody i złącza

W instalacjach rurowych:

• dominują zjawiska opisane przez Naviera–Stokesa,

• istotna jest warstwa przyścienna (lepkość).

Efekty:

• spadki ciśnienia,

• straty energii,

• zmiany charakteru przepływu.

Zastosowanie w ofercie Pneumat System

Firma Pneumat System dostarcza rozwiązania, które w praktyce wykorzystują zasady wynikające z równania Naviera–Stokesa i prawa Stokesa.

1. Systemy przygotowania powietrza

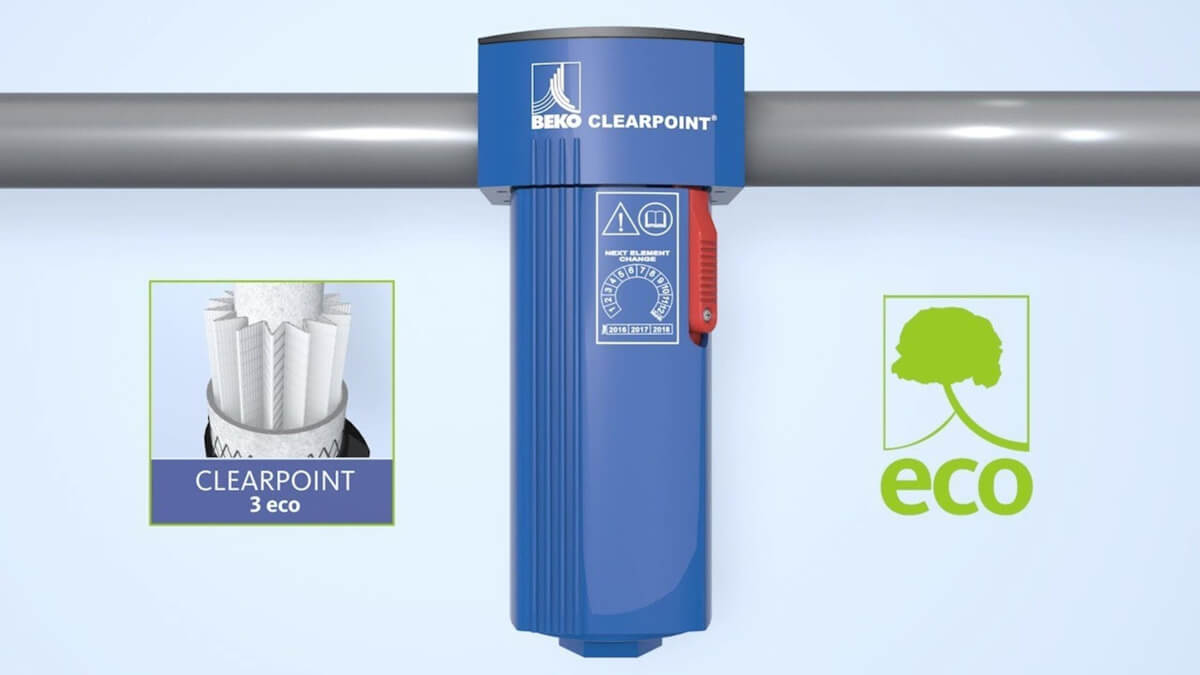

• filtry ciśnieniowe wykorzystujące separację cząstek (prawo Stokesa),

• reduktory stabilizujące przepływ,

• osuszacze sprężonego powietrza eliminujące wilgoć.

2. Zawory i rozdzielacze

• zoptymalizowane pod kątem przepływu,

• minimalizacja strat ciśnienia,

• wysoka dynamika działania.

3. Przewody i złącza pneumatyczne

• odpowiedni dobór średnic,

• redukcja oporów przepływu,

• poprawa efektywności energetycznej.

4. Kompleksowe systemy instalacji

Pneumat System oferuje:

• projektowanie instalacji pneumatycznych,

• audyty energetyczne,

• optymalizację przepływów.

Wszystkie te działania opierają się na praktycznym wykorzystaniu równań mechaniki płynów.

Wyzwania i ograniczenia

Równanie Naviera–Stokesa jest:

• nieliniowe,

• trudne do rozwiązania analitycznie,

• wymagające metod numerycznych.

wymagające metod numerycznych. W pneumatyce oznacza to:

• konieczność stosowania uproszczeń,

• korzystanie z modeli empirycznych,

• użycie symulacji komputerowych.

Równanie Naviera–Stokesa w projektowaniu energooszczędnych systemów

Energia w pneumatyce jest jednym z najdroższych mediów w przemyśle. Nawet 70–80% kosztów systemu to energia sprężania powietrza.

Gdzie tracimy energię?

Z punktu widzenia równania Naviera–Stokesa:

• na tarciu (lepkość → prawo Stokesa),

• na turbulencjach,

• na nieszczelnościach,

• na nieoptymalnej geometrii układu.

Jak to ograniczyć?

Rozwiązania stosowane przez Pneumat System obejmują:

1. Optymalizację średnic przewodów

• zmniejszenie prędkości przepływu,

• ograniczenie turbulencji.

2. Minimalizację strat lokalnych

• odpowiedni dobór zaworów,

• redukcja ostrych zmian kierunku.

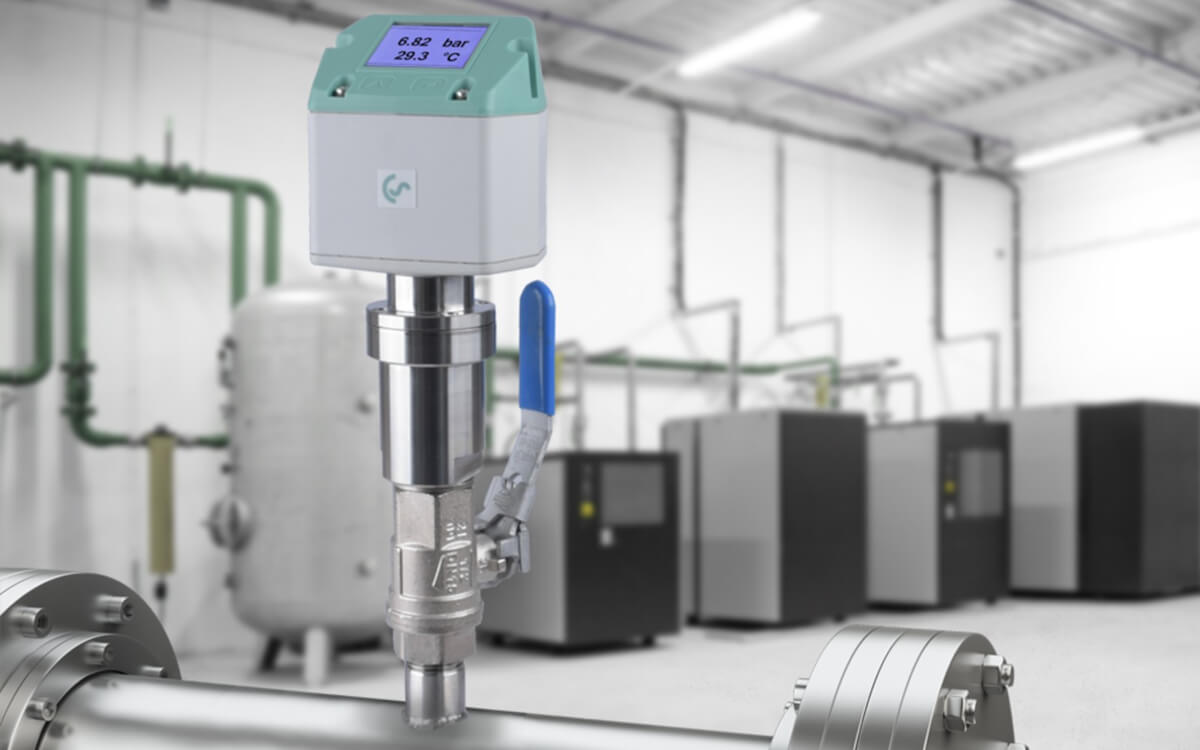

3. Eliminację nieszczelności

• audyty instalacji,

• stosowanie wysokiej jakości złączy.

Znaczenie prawa Stokesa w filtracji i uzdatnianiu powietrza

W praktyce przemysłowej powietrze nigdy nie jest idealnie czyste. Zawiera:

• cząstki stałe,

• krople oleju,

• wilgoć.

Mechanizmy separacji

Prawo Stokesa pozwala opisać:

• opadanie cząstek w filtrach,

• separację kondensatu,

• działanie cyklonów i separatorów.

Praktyczne zastosowanie

W systemach Pneumat System:

• filtry wykorzystują różnice prędkości cząstek,

• separatory działają na zasadzie sił lepkości,

• skuteczność zależy od wielkości cząstek i prędkości przepływu.

Integracja z automatyką przemysłową

Równanie Naviera–Stokesa ma również znaczenie w systemach sterowania.

Dlaczego?

Ponieważ:

• dynamika przepływu wpływa na czas reakcji siłowników,

• opory przepływu determinują szybkość działania zaworów,

• zmiany ciśnienia wpływają na precyzję układu.

W praktyce

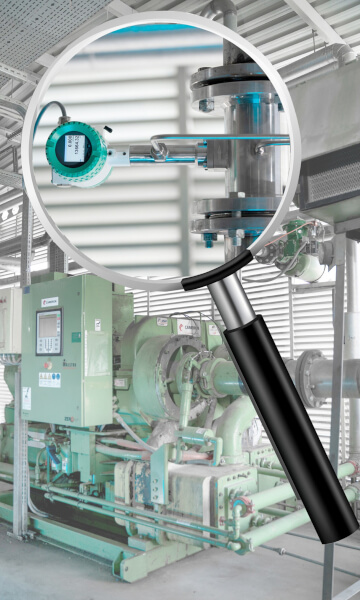

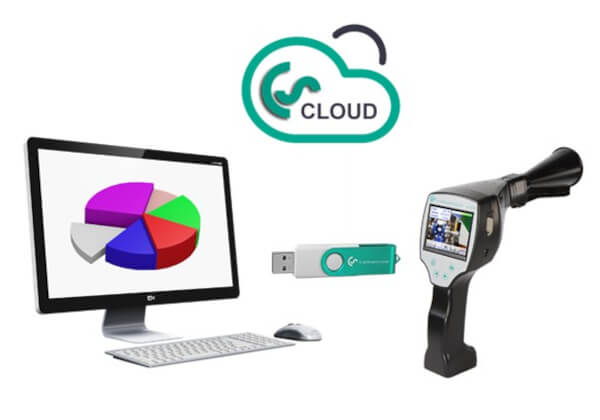

Nowoczesne systemy automatyki:

• uwzględniają modele przepływu,

• kompensują opóźnienia,

• optymalizują zużycie powietrza.

Praktyczne wnioski dla inżynierów

Z punktu widzenia użytkownika przemysłowego, równanie Naviera–Stokesa oraz wzór Stokesa / prawo Stokesa przekładają się na konkretne decyzje:

Kluczowe zasady:

1. Unikaj zbyt dużych prędkości przepływu – generują turbulencje.

2. Dobieraj odpowiednie średnice przewodów – minimalizują straty.

3. Stosuj wysokiej jakości komponenty – ograniczają opory.

4. Dbaj o czystość powietrza – wpływa na trwałość systemu.

5. Regularnie audytuj instalację – wykrywanie strat energii.

Autor:
Ekspert Pneumat.
