Zaopatrzenie blacharni – sprzęt i osprzęt do warsztatu blacharskiego

Pneumatyka w blacharni – dlaczego wciąż wygrywa?

Sprężone powietrze ma kilka cech, które w warunkach warsztatowych są wyjątkowo korzystne:

• Wysoka odporność na przeciążenia – narzędzia pneumatyczne dobrze znoszą pracę przerywaną, szarpaną i „warsztatową”.

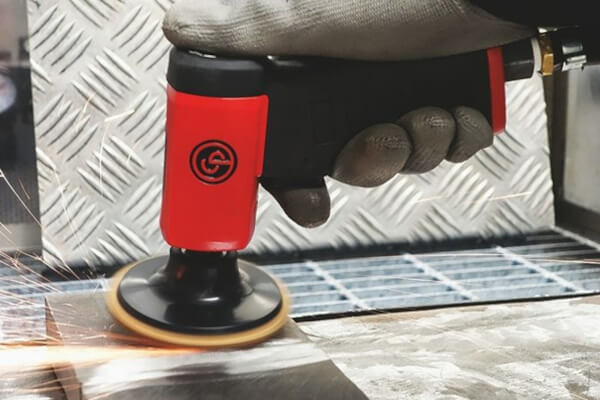

• Prosta regulacja mocy/obrotów (zawory, regulatory, dławiące przepływ), a w narzędziach – wygodna zmiana parametrów.

• Lepsza relacja mocy do masy narzędzi ręcznych (szlifierki, wkrętarki, klucze udarowe).

• Bezpieczeństwo środowiskowe – brak iskier od silników elektrycznych w samym narzędziu (to nie znaczy „brak ryzyka” w 100%, ale w wielu sytuacjach jest to argument).

• Kompatybilność z lakiernictwem – pneumatyka naturalnie współpracuje z natryskiem, odmuchami, suszeniem i oczyszczaniem.

Warto jednak podkreślić: przewagą pneumatyki nie jest „tania energia”. Energia sprężonego powietrza bywa kosztowna, jeśli instalacja jest źle zrobiona. Dlatego kluczem jest dobrze zaprojektowana infrastruktura, dobór narzędzi do profilu prac oraz kontrola jakości powietrza.

Serce systemu: sprężarka, zbiornik ciśnieniowy i uzdatnianie powietrza

Sprężarka i zbiornik – techniczny punkt wyjścia

W blacharni obciążenie instalacji bywa zmienne (krótkie piki mocy: klucz udarowy, szlifierka, odmuch). Dlatego ważne są:

• wydajność (FAD) dopasowana do sumarycznego poboru najbardziej „głodnych” narzędzi,

• rezerwa w zbiorniku (stabilizacja ciśnienia i zapas na piki),

• stabilne ciśnienie robocze – większość narzędzi nominalnie pracuje przy ok. 6,3 bar na wejściu narzędzia, ale to nie to samo, co ciśnienie na sprężarce.

W praktyce blacharnia często przegrywa na spadkach ciśnienia: za długie węże, za małe średnice, zbyt „ciasne” szybkozłącza, brudne filtry, niedrożne reduktory.

Uzdatnianie powietrza – krytyczne dla lakierni i narzędzi

Sprężone powietrze po sprężeniu jest gorące i zawiera wodę (kondensat), cząstki stałe i często aerozol olejowy (zależnie od typu sprężarki). W blacharni przekłada się to na:

• defekty lakiernicze (rybie oczka, kraterowanie, matowienie, wtrącenia),

• korozję narzędzi i elementów pneumatycznych,

• zacinanie zaworów, szybkozłączy i siłowników,

• niestabilną pracę narzędzi (woda w przewodach = „kaszel” narzędzia).

Dlatego typowa sekwencja uzdatniania to:

1. separator / filtr wstępny (cząstki, woda),

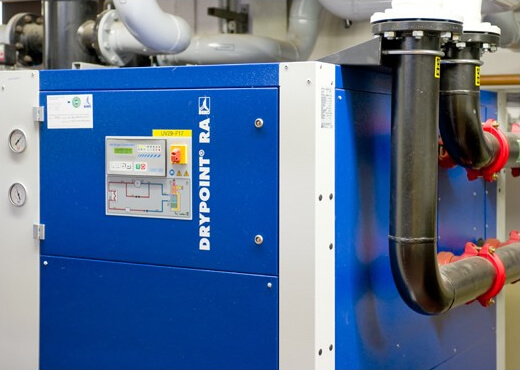

2. osuszacz sprężonego powietrza (najczęściej osuszacz chłodniczy; w wymagających aplikacjach – adsorpcyjny),

3. filtr dokładny,

4. opcjonalnie filtr węglowy (redukcja oparów oleju – istotne przy lakierowaniu),

5. reduktor ciśnienia na strefy robocze,

6. (tam, gdzie wymagane) mikrosmarownica – ale uwaga: nie wolno „oleić” linii, z której zasila się lakiernię.

Praktyczna zasada warsztatowa: rozdziel instalację na strefy – co najmniej „narzędzia” i „lakiernia”. Dla lakierni powietrze musi być zdecydowanie czystsze niż dla klucza udarowego.

Instalacja sprężonego powietrza w warsztacie: przewody, armatura, szybkozłącza

Dlaczego instalacja „robi wynik”?

Możesz mieć świetną sprężarkę i dobre narzędzia, a mimo to narzędzie „nie ciągnie” – bo po drodze gubisz bar albo dwa. Typowe źródła strat:

• zbyt mała średnica przewodów i węży,

• dławienie na szybkozłączach (różne profile, różne przepływy),

• długie elastyczne węże jako stała instalacja,

• kolanka, redukcje, trójniki o małym przelocie,

• nieszczelności (mikroprzecieki potrafią zjadać realne pieniądze).

Przewody i węże – dobór pod warsztat

W blacharni spotkasz kilka klas przewodów:

• instalacja stała (rury / układy rozdzielcze),

• odcinki elastyczne do bębnów zwijanych,

• węże narzędziowe (olejoodporne, elastyczne, odporne na ścieranie),

• przewody poliuretanowe / węże poliamidowe do pneumatyki stanowiskowej (siłowniki, zawory, przedmuchy sterowane).

W praktyce ważne są:

• odporność na oleje, smary, pyły,

• odporność na zginanie i niskie temperatury,

• odpowiednia średnica wewnętrzna (dla szlifierki/klucza zwykle większa niż „standardowy cienki wąż”),

• sensowne prowadzenie: pierścień (ring) po hali i odejścia – zamiast jednej długiej „nitki”.

Pneumat System w tym obszarze to zwykle: węże pneumatyczne, przewody techniczne (np. PU / PA do automatyki), złączki, trójniki, kolanka, zawory odcinające, bębny, opaski, uchwyty, elementy montażowe.

Szybkozłącza: mały element, duży wpływ

Szybkozłącza różnią się:

• profilem (standard warsztatowy),

• średnicą przelotu i realnym przepływem,

• jakością uszczelnień i odpornością na brud,

• łatwością rozłączania pod ciśnieniem.

W blacharni warto rozważyć:

• szybkozłącza o podwyższonym przepływie dla narzędzi wysoko-poborowych,

• osobny standard/zestaw dla lakierni (żeby przypadkiem nie podpiąć „olejowej” linii),

• złącza/gniazda w panelach ściennych lub na słupkach, zamiast wiszących końcówek węży.

Narzędzia pneumatyczne w blacharni – gdzie pneumatyka pracuje najwięcej?

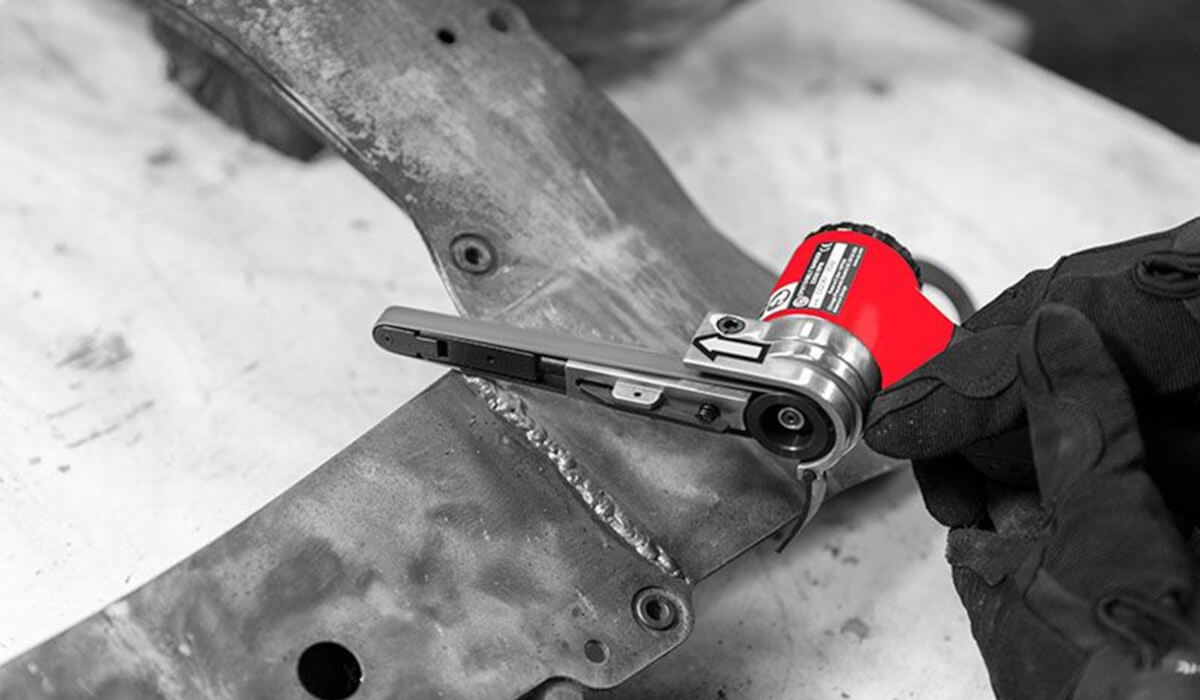

Przygotowanie powierzchni: szlifowanie, cięcie, gratowanie

Najczęstsze zastosowania sprężonego powietrza:

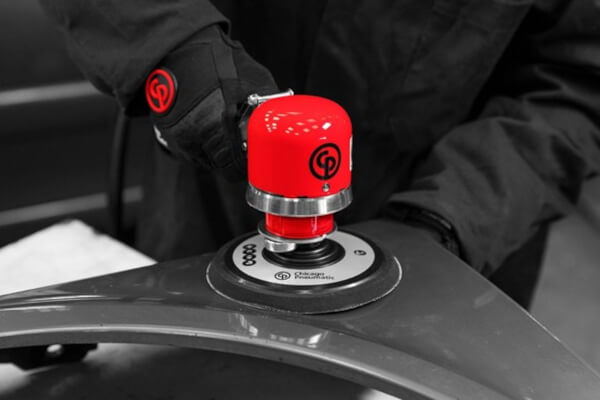

• szlifierki oscylacyjne, mimośrodowe (przygotowanie pod lakier, wyrównywanie szpachli),

• szlifierki trzpieniowe (detale, krawędzie, wnęki),

• przecinarki, piły pneumatyczne (cienka blacha, elementy trudne dla tarczy),

• narzędzia do gratowania i czyszczenia (często wspomagane odmuchem).

Kluczowe parametry z punktu widzenia instalacji:

• zużycie powietrza (l/min) przy obciążeniu,

• wrażliwość na spadki ciśnienia,

• wymagania co do czystości powietrza (pył + woda = szybkie zużycie).

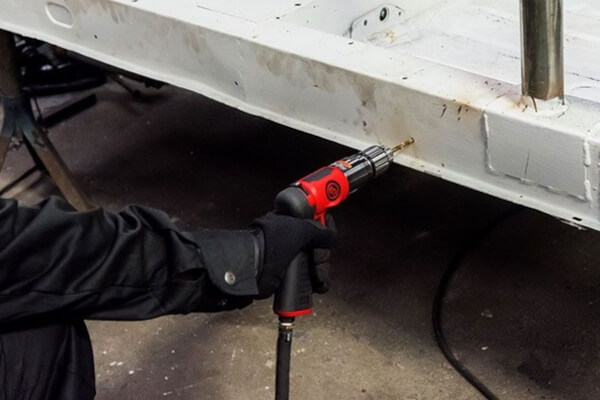

Montaż i demontaż: klucze, wkrętarki, nitownice

W pracy blacharskiej i przy składaniu elementów:

• klucze udarowe (koła, elementy zawieszenia przy demontażu, mocowania),

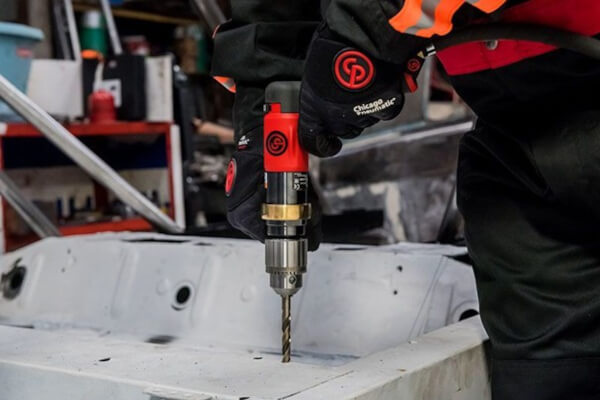

• wkrętarki pneumatyczne (tam, gdzie liczy się masa narzędzia i tempo),

• nitownice pneumatyczne / hydropneumatyczne (nity zrywalne, nitonakrętki),

• zszywacze / takery (np. osłony, elementy pomocnicze, tymczasowe mocowanie w pracach wykończeniowych).

Tu liczy się:

• stabilne ciśnienie na narzędziu,

• szybkozłącza o odpowiednim przepływie,

• ergonomia węża (zbyt twardy wąż „ciągnie” narzędzie i męczy operatora).

Oczyszczanie i odmuch: pistolety, dysze, bezpieczeństwo

Odmuch jest wszechobecny (pył po szlifowaniu, osuszanie, czyszczenie zakamarków). Technicznie warto pamiętać:

• odmuch to często największy „pożeracz” powietrza, bo bywa używany bez kontroli,

• potrzebne są dysze bezpieczne (ograniczenie hałasu / ciśnienia zgodnie z zasadami BHP),

• przy lakierowaniu i przygotowaniu powierzchni odmuch musi być suchy i czysty.

W pneumatyce stanowiskowej Pneumat System dostarcza zwykle: pistolety do przedmuchu, końcówki / dysze, przewody, szybkozłącza, reduktory, zawory odcinające, elementy serwisowe.

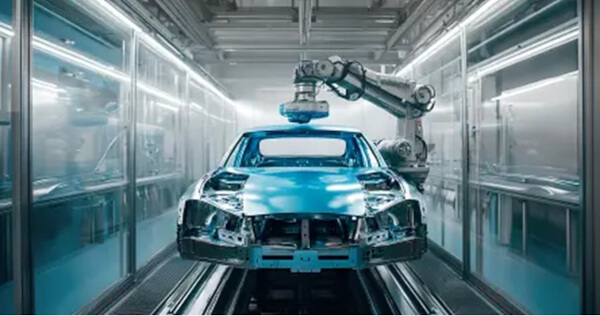

Lakiernia i strefa przygotowania – pneumatyka „wysokiej czystości”

Lakierowanie jest bezlitosne dla jakości powietrza. Nawet jeśli sama blacharnia „przeżyje” trochę kondensatu, lakiernia nie.

Najczęstsze pneumatyczne elementy w lakierni:

• zasilanie pistoletów natryskowych,

• pistolety do przedmuchu i osuszania,

• sterowanie pneumatyczne w kabinie (klapy, siłowniki, blokady),

• systemy mieszania i podawania materiału (zależnie od technologii),

• maski z doprowadzeniem powietrza (tam, gdzie stosowane).

Co jest krytyczne?

• osuszanie (punkt rosy adekwatny do warunków pracy),

• separacja oleju i zapachów (filtracja końcowa),

• brak „migrowania oleju” z linii narzędziowej do lakierniczej,

• stabilne ciśnienie na pistolecie (powtarzalność natrysku).

Najlepsza praktyka: osobna gałąź instalacji dla lakierni z dedykowanym uzdatnianiem, a najlepiej osobnymi szybkozłączami i wyraźnym oznaczeniem.

Pneumatyka przemysłowa na stanowisku blacharskim: siłowniki, zawory, chwytaki, podciśnienie

Nowoczesna blacharnia coraz częściej przejmuje rozwiązania z produkcji przemysłowej – bo skracają czas, zwiększają powtarzalność i odciążają pracownika.

Siłowniki pneumatyczne – docisk, pozycjonowanie, automatyzacja

Typowe zastosowania:

• dociski i blokady na stołach spawalniczych / montażowych,

• podnośniki i wspomaganie manipulatorów (np. klapy, drzwi, elementy poszycia),

• pozycjonowanie elementów w przyrządach,

• prasy i wypychacze w prostych operacjach (tam, gdzie siła i skok są umiarkowane).

Dobór (praktycznie):

• średnica tłoka i ciśnienie → siła (z zapasem),

• prowadzenie i odporność na momenty (siłownik z prowadnicą / prowadzenie zewnętrzne),

• amortyzacja końcowa (udar na końcu skoku = zużycie),

• odporność na pył (osłony, dobór uszczelnień).

Ponieważ Pneumat System kojarzy się mocno z pneumatyką przemysłową i automatyką stanowisk, w tym obszarze naturalnie wchodzą: siłowniki pneumatyczne, akcesoria montażowe, czujniki położeń, zawory sterujące, przewody i złączki do budowy układów.

Zawory, rozdzielacze, sterowanie – proste układy, duży efekt

Nawet prosty układ pneumatyczny w blacharni potrafi:

• przyspieszyć powtarzalne czynności (zacisk, zwolnienie, podanie),

• poprawić bezpieczeństwo (blokady, oburęczne sterowanie w prostych prasach),

• uporządkować proces (sekwencje, opóźnienia czasowe).

Typowe komponenty:

• zawory ręczne i nożne (sterowanie dociskiem),

• zawory elektromagnetyczne (automatyzacja),

• dławiki i zawory zwrotno-dławiące (regulacja prędkości),

• manometry, presostaty (kontrola ciśnienia),

• wyspy zaworowe (w większych stanowiskach).

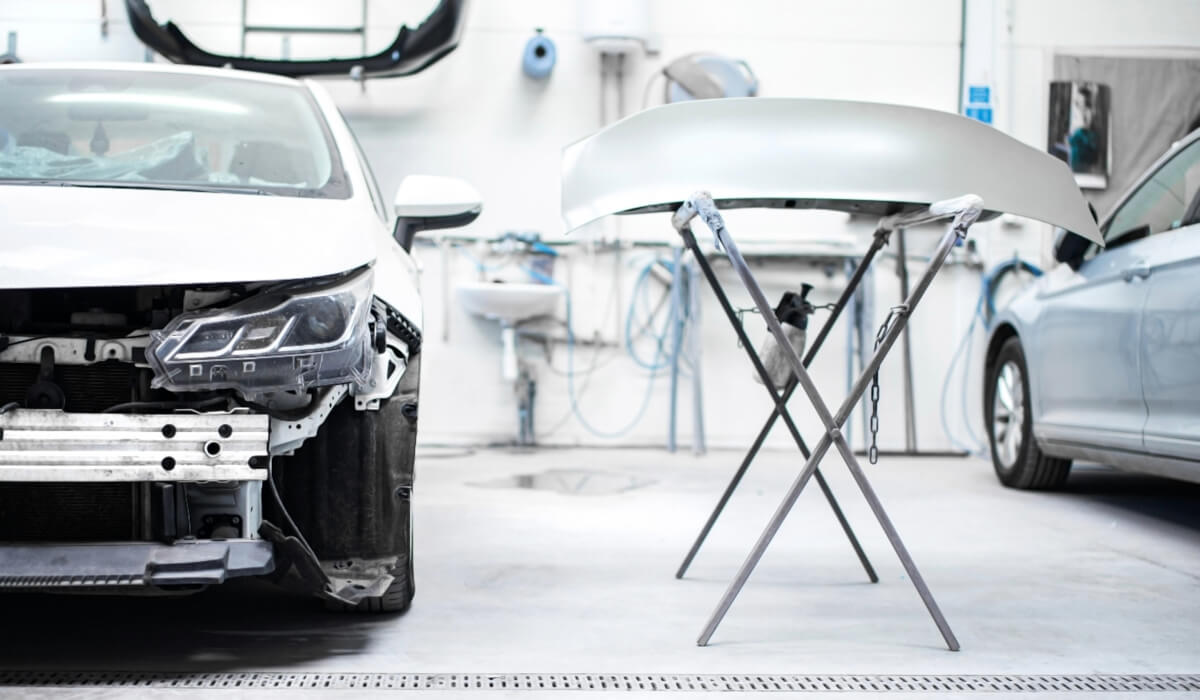

Podciśnienie z eżektorów (Venturi): chwytaki do szyb i poszyć

Bardzo praktyczna gałąź pneumatyki warsztatowej to generowanie podciśnienia z powietrza:

• przyssawki do manipulacji szybami,

• chwytaki próżniowe do elementów poszycia (drzwi, maski) – wspomaganie montażu,

• chwytaki próżniowe do elementów poszycia (drzwi, maski) – wspomaganie montażu,

Zamiast pomp elektrycznych stosuje się często eżektory (generator próżni), bo są proste, odporne i łatwo je zintegrować w instalacji. Warunek: trzeba policzyć zużycie powietrza i dobrać średnice oraz zabezpieczenia (zawory, filtry, czujniki podciśnienia) – inaczej koszt energii rośnie.

Eksploatacja i niezawodność: to, co odróżnia warsztat „działający” od „gaszącego pożary”

Nieszczelności – najtańsze „źródło oszczędności”

W sprężonym powietrzu przecieki są jak cieknący kran pod ciśnieniem 24/7. W blacharni typowe miejsca:

• szybkozłącza i końcówki,

• pęknięte węże,

• słabe opaski,

• gwinty bez uszczelnienia,

• stare reduktory i filtry.

Dobrą praktyką jest cykliczny „audyt”:

• słuchowy + piana do wykrywania nieszczelności,

• wymiana szybkozłączy na modele o lepszej trwałości,

• skracanie węży i uporządkowanie punktów poboru.

Filtry, odwadnianie, kondensat

Woda w instalacji to nie tylko ryzyko jakościowe, ale też korozja i awarie.

• regularnie serwisuj wkłady filtracyjne,

• pilnuj odwadniania zbiorników i punktów najniższych,

• stosuj automatyczne spusty kondensatu tam, gdzie to ma sens,

• nie zapominaj o „zimie”: spadki temperatur zwiększają kondensację.

Dobra praktyka: podział na strefy ciśnienia

Nie wszystko musi pracować na tym samym ciśnieniu:

• narzędzia ciężkie: stabilne, zgodne z wymaganiami,

• odmuch: często można ograniczyć ciśnienie i zużycie,

• stanowiska z siłownikami: dopasowane do siły i bezpieczeństwa,

• lakiernia: czystość i stabilność ponad wszystko.

Jak sensownie „ubrać” blacharnię w pneumatykę – przykładowa architektura

Jeśli podejść do tego jak do instalacji przemysłowej, sensowny układ wygląda tak:

1. Źródło: sprężarka + zbiornik + chłodnica / separator

2. Uzdatnianie główne: filtr wstępny + osuszacz + filtr dokładny

3. Dystrybucja: ring po warsztacie (stała instalacja o odpowiedniej średnicy)

4. Strefy:

   • narzędzia (filtracja „warsztatowa”, ewentualnie smarowanie lokalne),

   • lakiernia (filtracja końcowa, brak oleju, kontrola kondensatu),

   • stanowiska z automatyką (filtracja + stabilna regulacja ciśnienia),

5. Punkty poboru: panele z szybkozłączami, reduktorami, manometrami

6. Stanowiska specjalne:

   • dociski / siłowniki,

   • eżektory próżniowe,

   • zasilanie nitownic i narzędzi wysoko-poborowych.

W takiej architekturze Pneumat System jest „naturalnym dostawcą” elementów budulcowych: od przygotowania powietrza, przez przewody i złączki, po siłowniki, zawory i osprzęt do budowy kompletnych układów stanowiskowych.

Co z oferty Pneumat System realnie pasuje do blacharni?

Bez wchodzenia w jeden konkretny model czy serię (bo dobór zależy od skali warsztatu i narzędzi), w praktyce blacharnia najczęściej potrzebuje:

A) Infrastruktura sprężonego powietrza

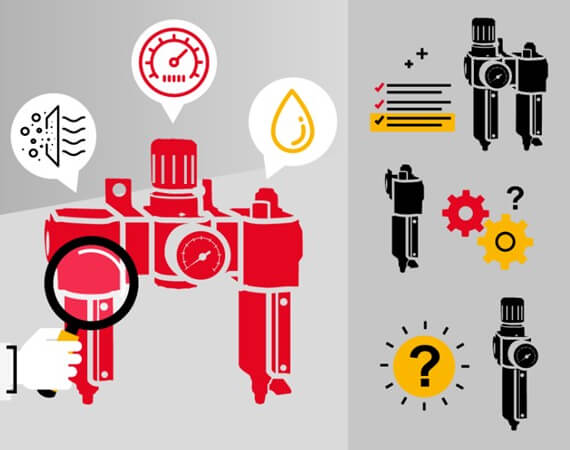

• filtry, reduktory, odwadniacze, manometry, zestawy przygotowania powietrza,

• armatura odcinająca i serwisowa,

• elementy do odprowadzenia kondensatu.

B) Dystrybucja i punkty poboru

• węże warsztatowe, przewody techniczne,

• szybkozłącza (również wysokoprzepływowe),

• złączki, trójniki, kolanka, nyple, uszczelnienia,

• bębny, uchwyty, prowadzenie przewodów.

C) Pneumatyka stanowiskowa (przemysłowa)

• siłowniki pneumatyczne do docisków i pozycjonowania,

• zawory ręczne / nożne i elektromagnetyczne,

• dławiki, zawory zwrotne, czujniki, akcesoria montażowe.

D) Rozwiązania specjalne

• elementy do budowy układów podciśnienia (eżektory, przyssawki – jeśli warsztat idzie w manipulatory),

• elementy bezpieczeństwa i kontroli (zawory odcinające, presostaty, blokady).
