Znaczenie liczby Nusselta w praktyce inżynierskiej
W nowoczesnych instalacjach pneumatycznych jakość sprężonego powietrza ma bezpośredni wpływ na niezawodność maszyn, trwałość komponentów oraz efektywność procesów produkcyjnych. Jednym z najważniejszych parametrów jakości medium roboczego jest zawartość wilgoci. Nadmiar pary wodnej prowadzi do korozji elementów instalacji, uszkodzeń armatury, awarii siłowników pneumatycznych oraz pogorszenia jakości produktów końcowych.
Z tego powodu niemal każda profesjonalna instalacja sprężonego powietrza wyposażona jest w osuszacze. Niezależnie od tego, czy mówimy o osuszaczach chłodniczych, adsorpcyjnych czy membranowych, ich skuteczność jest w dużej mierze związana z procesami wymiany ciepła zachodzącymi pomiędzy sprężonym powietrzem, powierzchniami wymienników oraz otoczeniem.
Jednym z kluczowych parametrów wykorzystywanych przez inżynierów do opisu intensywności wymiany ciepła jest liczba Nusselta. Choć często kojarzona jest z projektowaniem wymienników ciepła, kotłów czy instalacji energetycznych, odgrywa ona również niezwykle istotną rolę w projektowaniu i eksploatacji przemysłowych systemów uzdatniania sprężonego powietrza.
Czym jest liczba Nusselta?
Liczba Nusselta (Nu) jest bezwymiarowym kryterium podobieństwa stosowanym w mechanice płynów i wymianie ciepła. Określa stosunek konwekcyjnego przekazywania ciepła do przewodzenia ciepła w warstwie granicznej płynu.
Definiuje się ją zależnością:
Nu = α · L / λ
gdzie:
Nu – liczba Nusselta [-],
α – współczynnik przejmowania ciepła [W/(m²·K)],
L – długość charakterystyczna [m],
λ – współczynnik przewodzenia ciepła medium [W/(m·K)].
Z fizycznego punktu widzenia liczba Nusselta określa, ile razy rzeczywista wymiana ciepła zachodząca dzięki ruchowi płynu jest większa od wymiany realizowanej wyłącznie przez przewodzenie. Im wyższa wartość liczby Nusselta, tym bardziej efektywne jest przekazywanie energii cieplnej pomiędzy powierzchnią wymiennika a przepływającym medium.
Dlaczego wymiana ciepła jest tak istotna w osuszaczach?
Sprężanie powietrza prowadzi do wzrostu jego temperatury. Powietrze opuszczające sprężarkę może osiągać temperaturę nawet 80–120°C. Jednocześnie gorące powietrze ma dużą zdolność magazynowania pary wodnej.
Aby usunąć wilgoć, należy doprowadzić do:
schłodzenia sprężonego powietrza,
przekroczenia temperatury punktu rosy,
skroplenia pary wodnej,
odprowadzenia kondensatu.
W każdym z tych etapów kluczową rolę odgrywa wymiana ciepła. Im skuteczniej ciepło zostanie odebrane od strumienia sprężonego powietrza, tym większa ilość wilgoci zostanie usunięta. Właśnie dlatego projektanci osuszaczy analizują parametry takie jak:
liczba Nusselta,
liczba Reynoldsa,
liczba Prandtla,
współczynnik przejmowania ciepła,
sprawność wymienników.
Zależność między liczbą Nusselta a liczbą Reynoldsa
W praktyce inżynierskiej liczba Nusselta najczęściej nie jest wyznaczana bezpośrednio, lecz obliczana za pomocą zależności empirycznych uwzględniających charakter przepływu oraz właściwości termodynamiczne medium.
Jedną z najczęściej stosowanych korelacji dla przepływu turbulentnego w rurach jest równanie Dittusa-Boeltera:
Nu = 0,023 · Re⁰·⁸ · Prⁿ
gdzie:
Nu – liczba Nusselta [-],
Re – liczba Reynoldsa [-],
Pr – liczba Prandtla [-],
n = 0,4 dla ogrzewania płynu,
n = 0,3 dla chłodzenia płynu.
Liczba Reynoldsa określana jest wzorem:
Re = (ρ · v · D) / μ
gdzie:
ρ – gęstość płynu [kg/m³],
v – średnia prędkość przepływu [m/s],
D – średnica hydrauliczna lub charakterystyczna [m],
μ – lepkość dynamiczna [Pa·s].
Natomiast liczba Prandtla wyrażana jest zależnością:
Pr = (cₚ · μ) / λ
gdzie:
cₚ – ciepło właściwe przy stałym ciśnieniu [J/(kg·K)],
μ – lepkość dynamiczna [Pa·s],
λ – współczynnik przewodzenia ciepła [W/(m·K)].
Z przedstawionych zależności wynika, że wzrost liczby Reynoldsa, a więc zwiększenie turbulencji przepływu, prowadzi do wzrostu liczby Nusselta. W konsekwencji następuje intensyfikacja wymiany ciepła pomiędzy sprężonym powietrzem a powierzchnią wymiennika, co ma kluczowe znaczenie dla skuteczności działania osuszaczy chłodniczych stosowanych w instalacjach pneumatycznych.

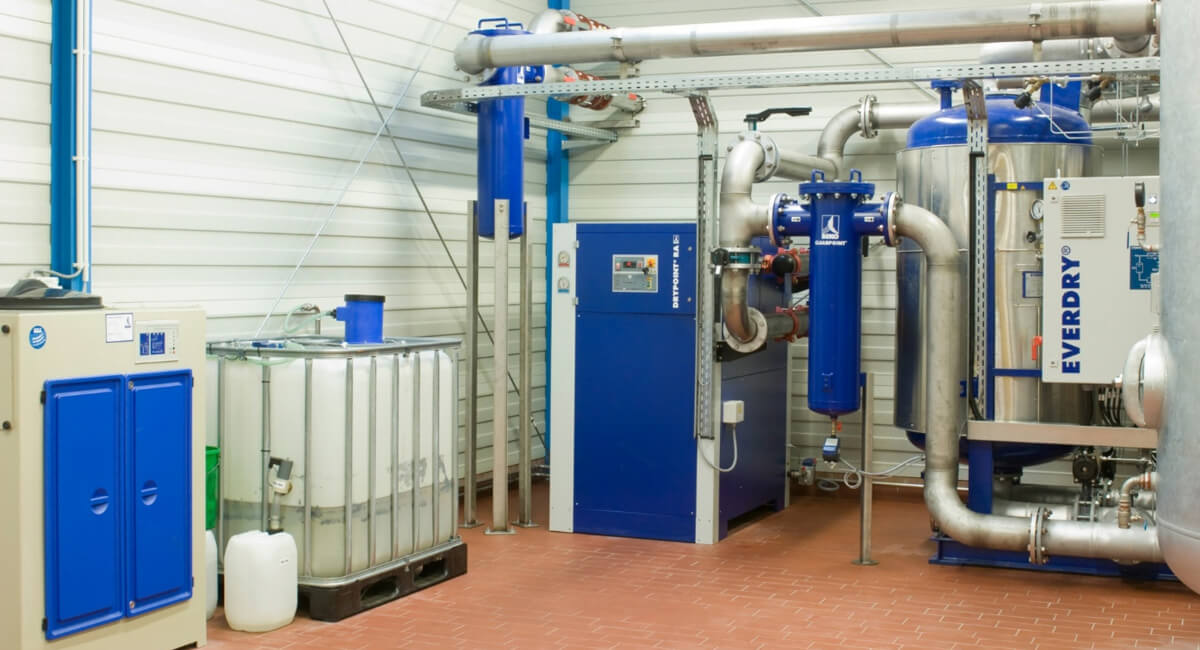

Liczba Nusselta w osuszaczach chłodniczych
Najbardziej oczywistym przykładem wykorzystania liczby Nusselta są osuszacze chłodnicze. Ich działanie opiera się na obniżaniu temperatury sprężonego powietrza do około 2–5°C.
Proces przebiega zwykle w dwóch etapach:

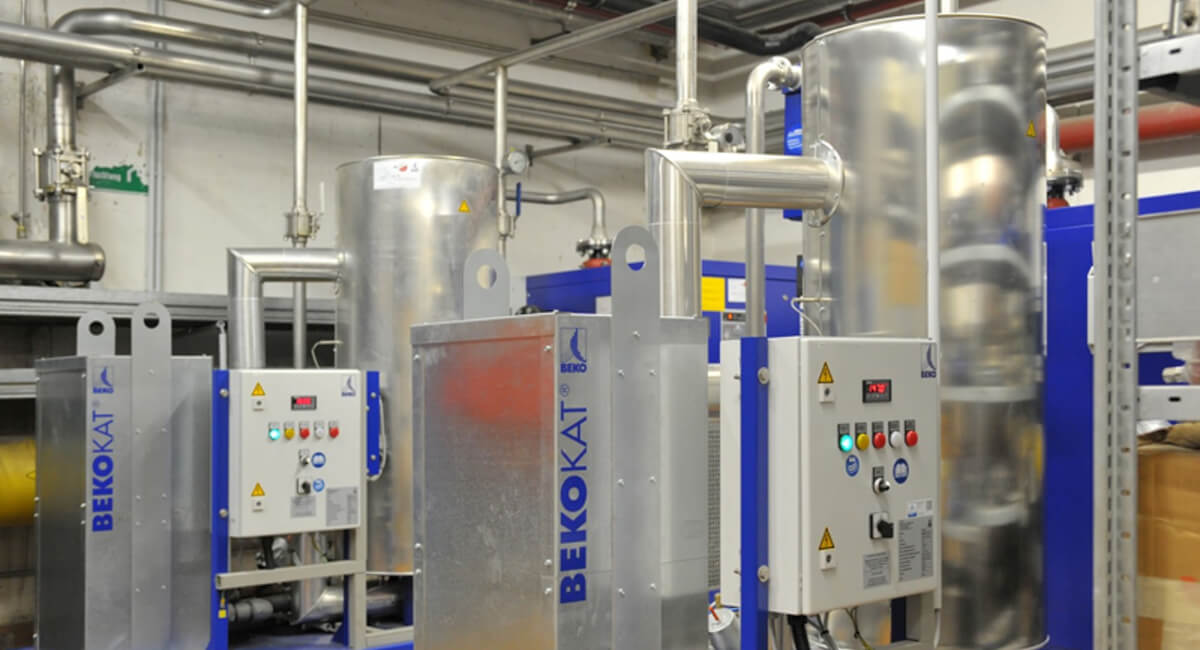

Wymiennik powietrze-powietrze
W pierwszej części urządzenia gorące powietrze z kompresora oddaje część energii chłodnemu powietrzu opuszczającemu osuszacz.
Korzyści:
zmniejszenie obciążenia układu chłodniczego,
odzysk energii,
poprawa efektywności energetycznej.
Wymiennik jest projektowany tak, aby uzyskać możliwie wysoką wartość liczby Nusselta przy akceptowalnym spadku ciśnienia.
Wymiennik powietrze-czynnik chłodniczy
Następnie sprężone powietrze trafia do głównego wymiennika. Tutaj następuje:
intensywne chłodzenie,
kondensacja wilgoci,
separacja kondensatu.
Wartość liczby Nusselta wpływa bezpośrednio na szybkość odbierania energii cieplnej od przepływającego medium. Im większa wartość Nu, tym mniejsza powierzchnia wymiany ciepła potrzebna do osiągnięcia określonego efektu chłodzenia.
Wpływ liczby Nusselta na efektywność energetyczną
Współczesny przemysł coraz większą uwagę zwraca na efektywność energetyczną. Sprężone powietrze należy do najdroższych mediów energetycznych w zakładach produkcyjnych. Każda poprawa sprawności osuszacza przekłada się na:
mniejsze zużycie energii elektrycznej,
niższe koszty eksploatacyjne,
ograniczenie emisji CO₂,
wydłużenie żywotności urządzeń.
Wysoka liczba Nusselta pozwala uzyskać:
szybsze chłodzenie,
bardziej kompaktowe wymienniki,
niższe opory cieplne,
większą skuteczność osuszania.
Dlatego producenci osuszaczy stale pracują nad optymalizacją geometrii wymienników ciepła.

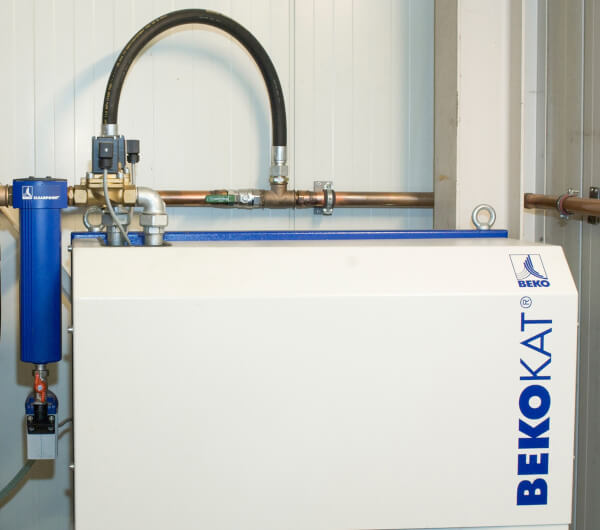

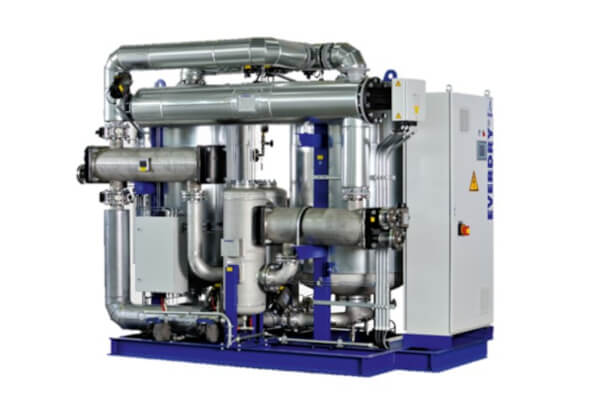

Znaczenie liczby Nusselta w osuszaczach adsorpcyjnych
Choć osuszacze adsorpcyjne kojarzone są głównie z procesami sorpcji wilgoci, również tutaj wymiana ciepła ma ogromne znaczenie. Podczas adsorpcji para wodna wiąże się z materiałem osuszającym, takim jak:
aktywowany tlenek glinu,
sita molekularne,
żel krzemionkowy.
Proces ten jest egzotermiczny. Oznacza to, że wydziela ciepło. Jeżeli ciepło nie zostanie skutecznie odprowadzone:
maleje zdolność adsorpcyjna złoża,
pogarsza się sprawność osuszacza,
wzrasta zużycie energii regeneracyjnej.
Projektanci kolumn adsorpcyjnych analizują więc lokalne wartości liczby Nusselta w celu zapewnienia odpowiedniego odbioru energii cieplnej.
Liczba Nusselta a punkt rosy
Jednym z najważniejszych parametrów jakości sprężonego powietrza jest ciśnieniowy punkt rosy.
W wielu branżach wymagane są wartości:
+3°C dla osuszaczy chłodniczych,
-20°C,
-40°C,
nawet -70°C dla osuszaczy adsorpcyjnych.
Osiągnięcie takich parametrów wymaga niezwykle efektywnej wymiany ciepła. Niewystarczająca wartość liczby Nusselta prowadzi do:
niedostatecznego schłodzenia medium,
niepełnej kondensacji wilgoci,
wzrostu punktu rosy,
pogorszenia jakości sprężonego powietrza.
Znaczenie dla pneumatyki przemysłowej
W układach pneumatycznych obecność wilgoci może powodować:
korozję przewodów,
uszkodzenia zaworów,
zacieranie siłowników,
awarie czujników,
zakłócenia pracy automatyki.

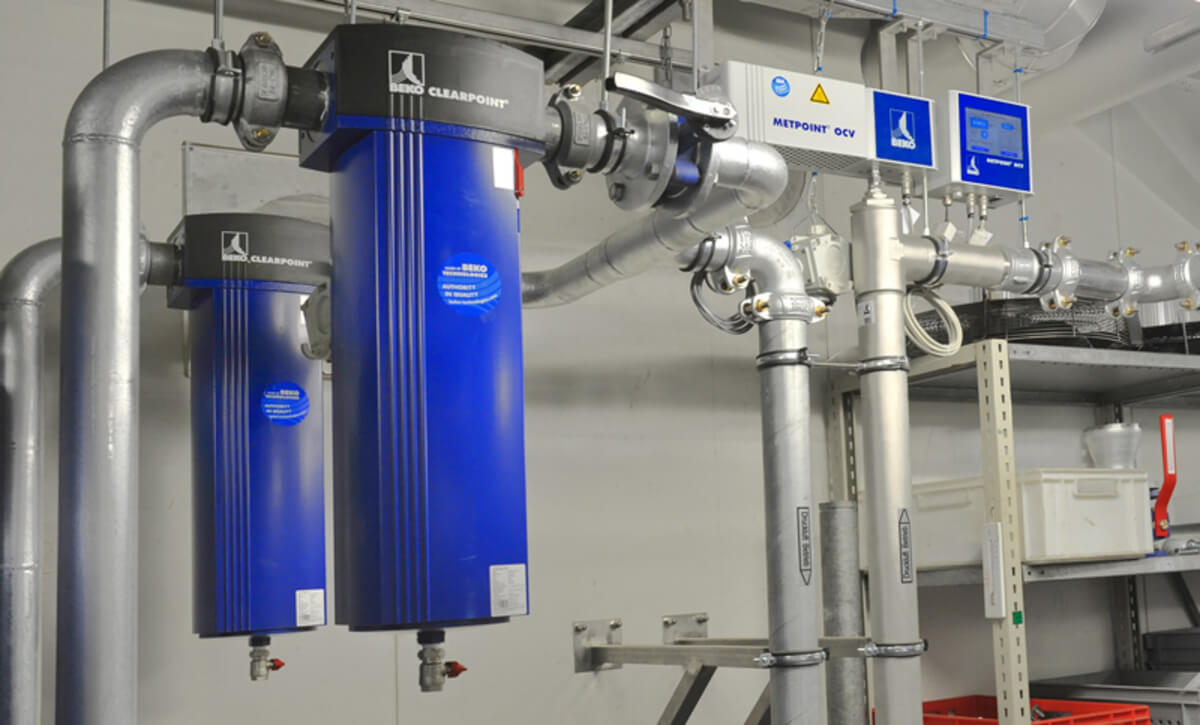

Dlatego skuteczne osuszanie jest jednym z fundamentów niezawodnej pneumatyki przemysłowej. Projektanci instalacji sprężonego powietrza muszą uwzględniać nie tylko wydajność kompresorów, ale również parametry wymiany ciepła w urządzeniach uzdatniających. W praktyce oznacza to konieczność doboru odpowiednich:
osuszaczy,
wymienników ciepła,
separatorów kondensatu,

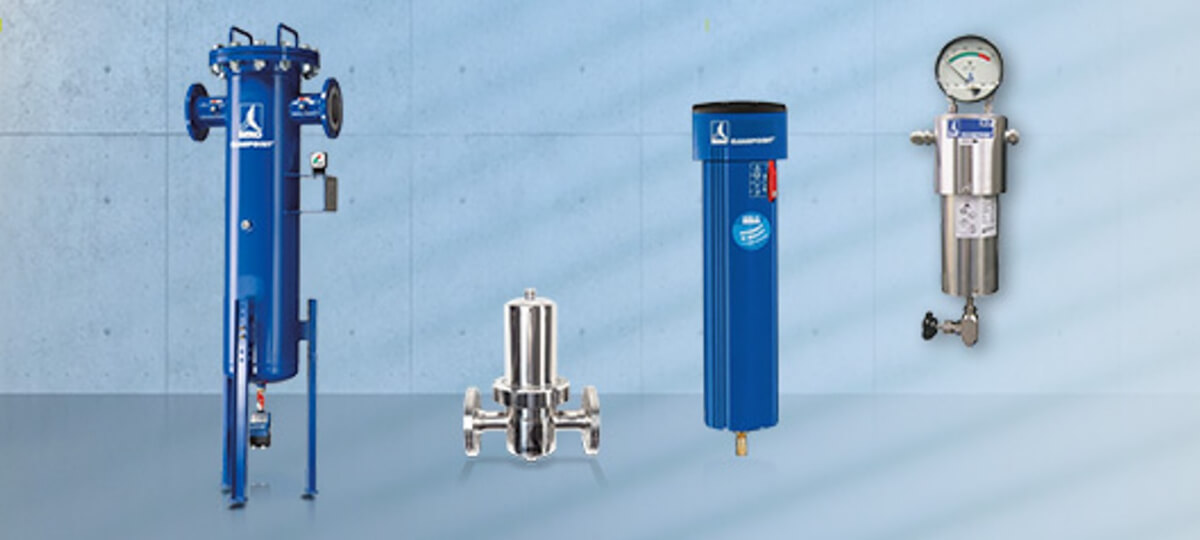

filtrów sprężonego powietrza.

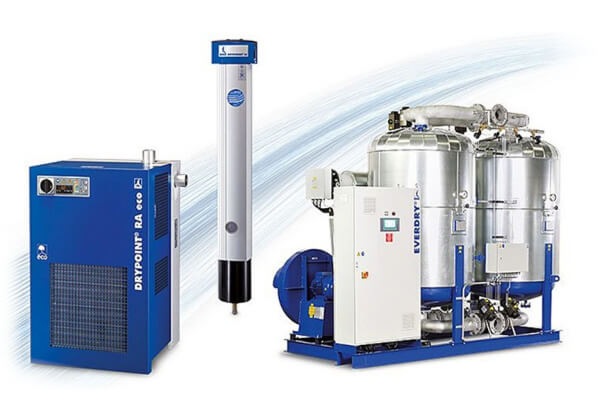

Rozwiązania Pneumat System
Firma Pneumat System od wielu lat dostarcza kompleksowe rozwiązania związane z przygotowaniem i dystrybucją sprężonego powietrza. W ofercie znajdują się między innymi:
osuszacze chłodnicze,
osuszacze adsorpcyjne,
separatory kondensatu,
systemy uzdatniania powietrza,
instalacje sprężonego powietrza.
Nowoczesne osuszacze stosowane w rozwiązaniach Pneumat System wykorzystują zaawansowane wymienniki ciepła zaprojektowane z uwzględnieniem zasad mechaniki płynów oraz teorii podobieństwa cieplnego. Odpowiednio dobrane geometrie kanałów przepływowych pozwalają osiągać wysokie wartości liczby Nusselta, co przekłada się na:
skuteczne usuwanie wilgoci,
stabilny punkt rosy,
energooszczędną pracę,
wysoką niezawodność całej instalacji pneumatycznej.
Przyszłość projektowania osuszaczy
Rozwój technologii CFD (Computational Fluid Dynamics) umożliwia dziś bardzo dokładne modelowanie przepływów i wymiany ciepła. Inżynierowie mogą analizować lokalne rozkłady:
temperatury,
prędkości przepływu,
liczby Reynoldsa,
liczby Nusselta,
współczynników przejmowania ciepła.
Pozwala to tworzyć coraz bardziej wydajne i energooszczędne osuszacze.
W przyszłości można spodziewać się:
miniaturyzacji wymienników,
zastosowania nowych materiałów o wysokiej przewodności cieplnej,
wykorzystania struktur mikrokanalikowych,
integracji systemów odzysku energii,
inteligentnego sterowania procesem osuszania.
