Liczba Knudsena Kn - znaczenie, zastosowania, praktyka dla projektowania instalacji sprężonego powietrza
Współczesny przemysł coraz częściej wykorzystuje technologie wymagające precyzyjnej kontroli przepływu gazów – od klasycznych układów pneumatycznych, przez automatykę przemysłową, aż po mikroprzepływy stosowane w elektronice, medycynie i technologiach próżniowych. Jednym z kluczowych parametrów pozwalających opisać zachowanie gazów w przewodach, kanałach oraz elementach pneumatycznych jest liczba Knudsena (Knudsen Number, Kn).
Choć w typowych instalacjach sprężonego powietrza liczba Knudsena pozostaje zwykle niewielka i często nie jest analizowana przez projektantów, jej znaczenie gwałtownie rośnie wraz ze zmniejszaniem wymiarów kanałów przepływowych. W dobie miniaturyzacji urządzeń, rozwoju pneumatyki precyzyjnej, systemów MEMS (Micro-Electro-Mechanical Systems), mikrozaworów oraz mikroprzepływów gazowych, liczba Knudsena staje się jednym z podstawowych kryteriów oceny charakteru przepływu.
Znajomość tego parametru pozwala prawidłowo dobierać komponenty pneumatyczne, projektować instalacje technologiczne oraz przewidywać zachowanie gazów w warunkach, w których klasyczne prawa mechaniki płynów przestają być wystarczające.
Czym jest liczba Knudsena?
Liczba Knudsena jest wielkością bezwymiarową określającą relację pomiędzy średnią drogą swobodną cząsteczek gazu a charakterystycznym wymiarem geometrycznym układu.
Matematycznie definiuje ją zależność:

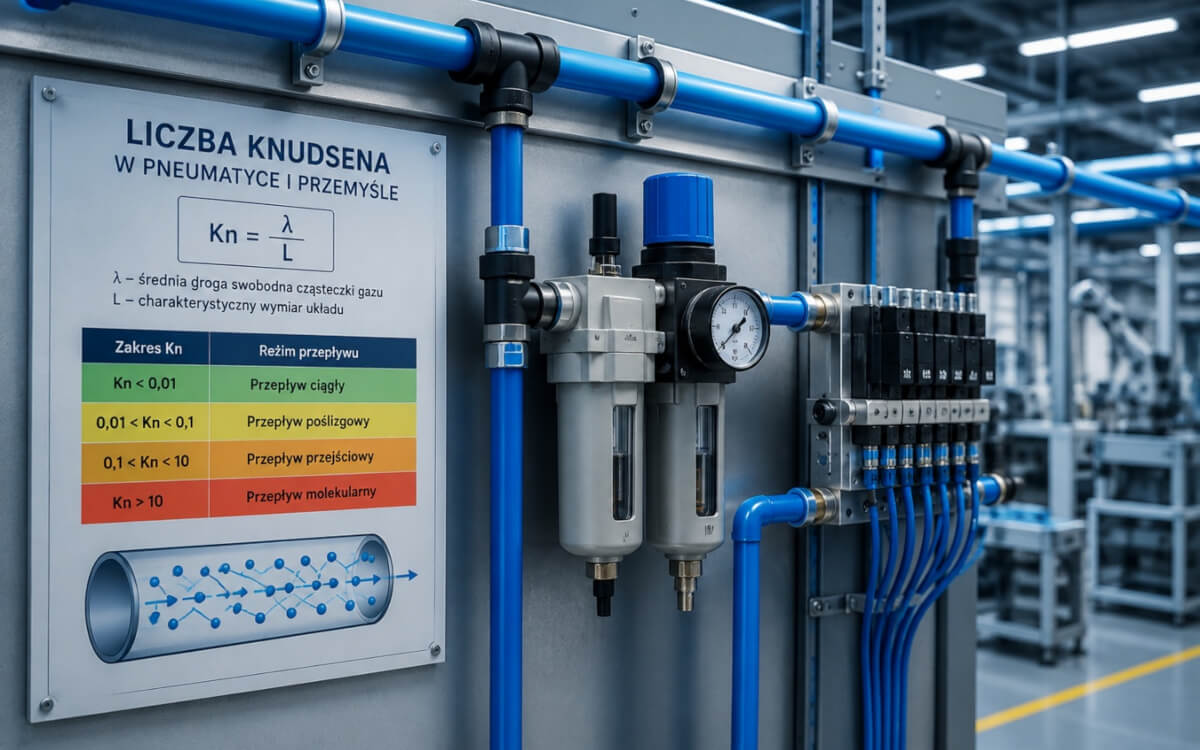

Kn = λ / L
gdzie:
Kn – liczba Knudsena,
λ (lambda) – średnia droga swobodna cząsteczki gazu,
L – charakterystyczny wymiar układu (średnica przewodu, szerokość szczeliny, wymiar kanału przepływowego).
Wartość liczby Knudsena informuje, jak często cząsteczki gazu zderzają się ze sobą w porównaniu do liczby zderzeń ze ścianami kanału.
Średnia droga swobodna cząsteczek gazu
Podstawą obliczania liczby Knudsena jest średnia droga swobodna gazu.
Jest to przeciętna odległość pokonywana przez cząsteczkę pomiędzy kolejnymi zderzeniami z innymi cząsteczkami.
Dla powietrza atmosferycznego w warunkach standardowych:
ciśnienie: około 101,3 kPa,
temperatura: około 20°C,
średnia droga swobodna wynosi około:
λ ≈ 68 nm (0,068 μm)

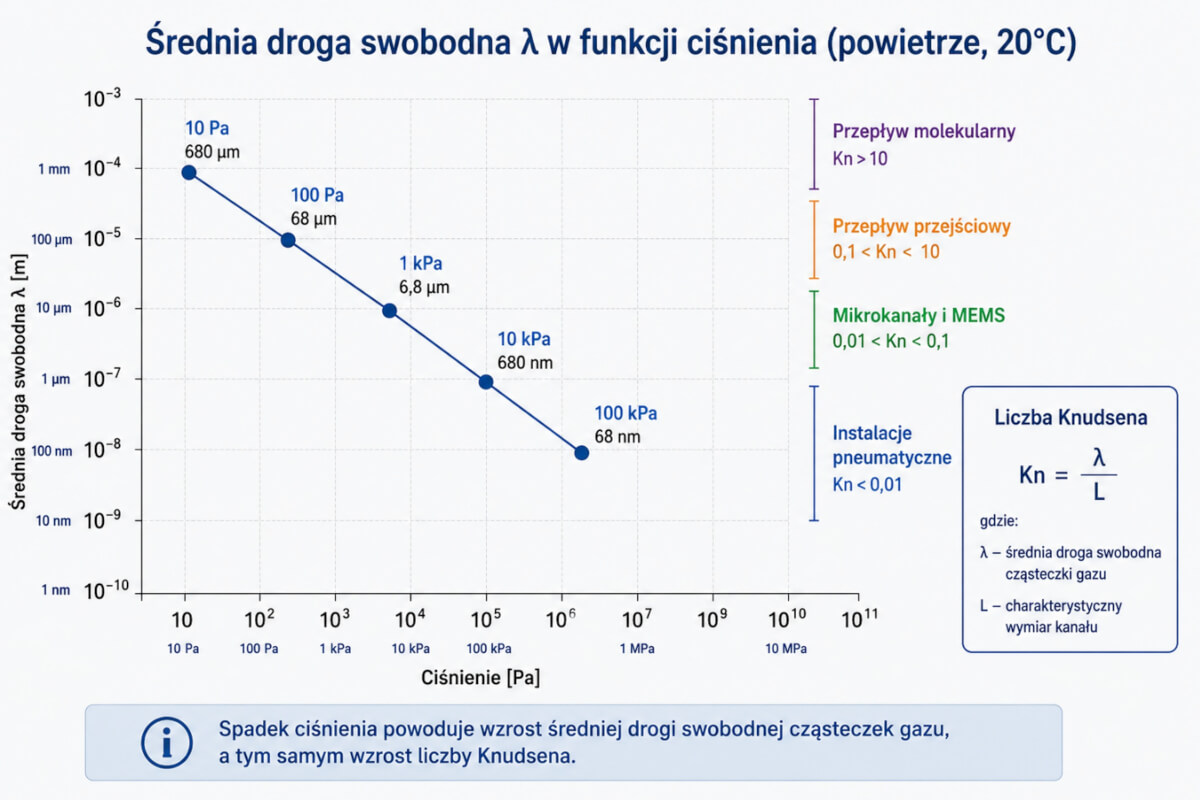

Wraz ze spadkiem ciśnienia droga swobodna gwałtownie rośnie.
Przykładowo:
| Ciśnienie | Średnia droga swobodna |
| 101 kPa | ok. 68 nm |
| 10 kPa | ok. 680 nm |
| 1 kPa | ok. 6,8 μm |
| 100 Pa | ok. 68 μm |
| 10 Pa | ok. 680 μm |
Dlatego liczba Knudsena odgrywa szczególnie istotną rolę w technologiach próżniowych i mikroprzepływach.
Jeżeli średnia droga swobodna jest bardzo mała względem wymiaru przewodu, gaz zachowuje się jak ośrodek ciągły. Jeśli natomiast droga swobodna staje się porównywalna z wymiarem kanału, pojawiają się efekty molekularne, których klasyczna mechanika płynów nie opisuje w pełni.
Interpretacja liczby Knudsena
W praktyce inżynierskiej wyróżnia się kilka zakresów wartości liczby Knudsena.
1. Reżim ciągły
Kn < 0,01
Gaz traktowany jest jako ośrodek ciągły.
Obowiązują klasyczne równania mechaniki płynów:
równanie Bernoulliego,
równania przepływu sprężonego powietrza.
To zakres obejmujący zdecydowaną większość przemysłowych instalacji pneumatycznych.
Przykłady:
sieci sprężonego powietrza,
zawory rozdzielające,
2. Przepływ poślizgowy
0,01 < Kn < 0,1
Pojawia się efekt poślizgu gazu przy ścianie kanału.
Klasyczny warunek:
„prędkość gazu przy ścianie = 0”
nie jest już spełniony.
Może występować w:
mikrozaworach,
mikrokanałach,
czujnikach przepływu,
układach MEMS.
3. Reżim przejściowy
0,1 < Kn < 10
Występuje jednocześnie:
przepływ ciągły,
zjawiska molekularne.
Modelowanie wymaga stosowania metod statystycznych oraz symulacji kinetycznych.
Przykłady:
komory próżniowe,
urządzenia półprzewodnikowe,
aparatura laboratoryjna.
4. Przepływ molekularny
Kn > 10
Zderzenia cząsteczek między sobą stają się rzadsze od zderzeń ze ścianami. Gaz zachowuje się zgodnie z kinetyczną teorią gazów.
Typowe zastosowania:
wysoka próżnia,
technika kosmiczna,
mikroukłady próżniowe,
akceleratory cząstek.

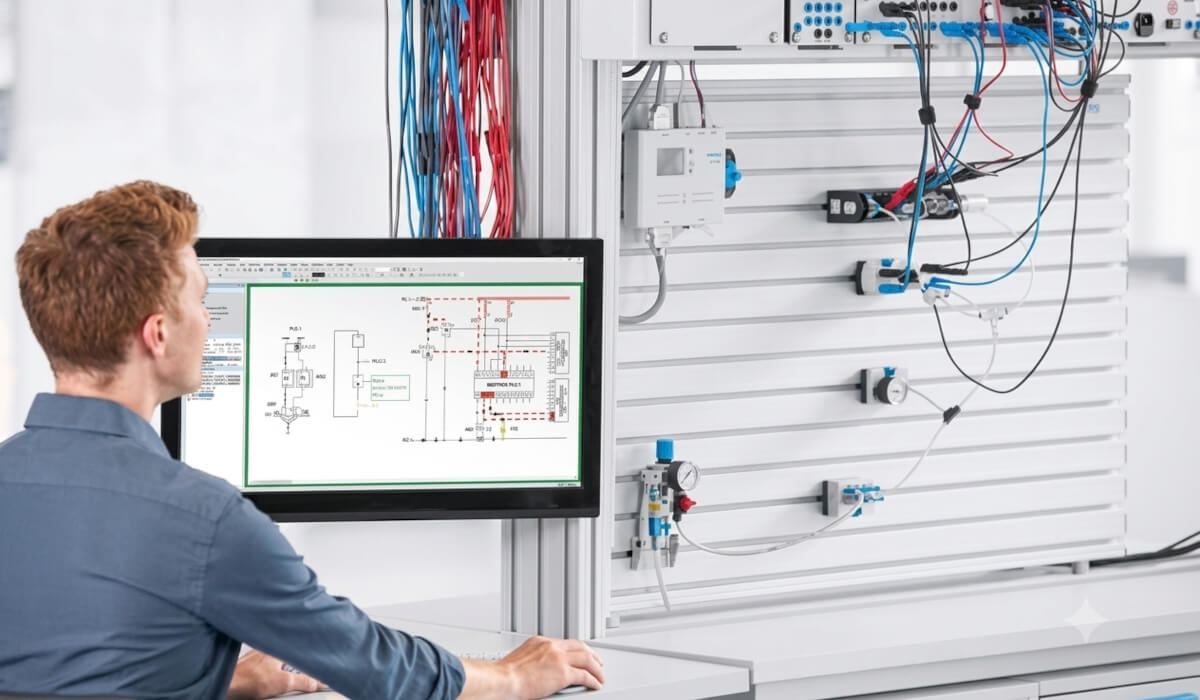

Znaczenie liczby Knudsena w pneumatyce przemysłowej
W klasycznych instalacjach pneumatycznych liczba Knudsena jest bardzo mała.
Przykład:
Przewód pneumatyczny:
średnica wewnętrzna 6 mm,
λ = 68 nm.
Otrzymujemy:
Kn ≈ 0,000011
Oznacza to przepływ całkowicie ciągły.
Dlatego podczas projektowania standardowych układów wykorzystujących:
siłowniki pneumatyczne,
zawory sterujące,
można bezpiecznie stosować klasyczne modele przepływu.
Liczba Knudsena a miniaturyzacja pneumatyki
Współczesna automatyka przemysłowa coraz częściej wykorzystuje rozwiązania miniaturowe.
Przykłady:
mikrozawory,
mikrosiłowniki,
pneumatyka laboratoryjna,
systemy dozujące,
robotyka precyzyjna.
Przy kanałach przepływowych rzędu kilku mikrometrów liczba Knudsena może osiągać wartości przekraczające 0,01.
Wówczas:
zmienia się profil prędkości przepływu,
maleją opory przepływu,
pojawiają się efekty poślizgowe,
klasyczne wzory tracą dokładność.
Projektanci mikroelementów pneumatycznych muszą uwzględniać te zjawiska już na etapie symulacji CFD.
Znaczenie liczby Knudsena w układach próżniowych
Największe znaczenie liczba Knudsena osiąga w technologiach próżniowych.
Wraz ze spadkiem ciśnienia:
rośnie droga swobodna,
wzrasta Kn,
zmienia się charakter transportu gazu.
Ma to wpływ na:
dobór pomp próżniowych,
projektowanie przewodów próżniowych,
wydajność systemów odsysania,
czas opróżniania komór technologicznych.
W instalacjach pracujących przy wysokiej próżni dominują procesy molekularne, których nie można analizować wyłącznie za pomocą klasycznej dynamiki płynów.

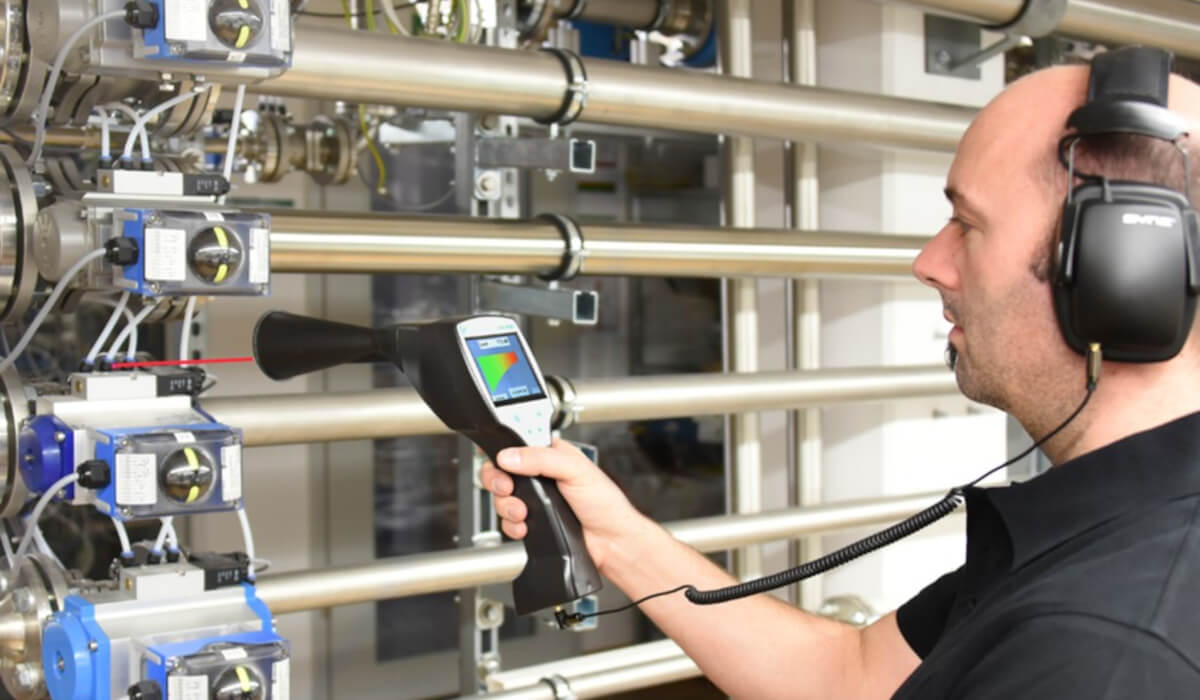

Liczba Knudsena a nieszczelności w instalacjach pneumatycznych
Interesującym zastosowaniem liczby Knudsena jest analiza przepływu przez bardzo małe nieszczelności.
W mikroszczelinach:
uszkodzonych uszczelnieniach,
mikropęknięciach,
porowatych materiałach,
wartości Kn mogą przechodzić do zakresu przepływu poślizgowego.
Ma to wpływ na:
wielkość wycieku,
dokładność metod detekcji nieszczelności,
modelowanie strat medium.
W diagnostyce przemysłowej wykorzystuje się tę wiedzę podczas projektowania układów testowania szczelności komponentów pneumatycznych.

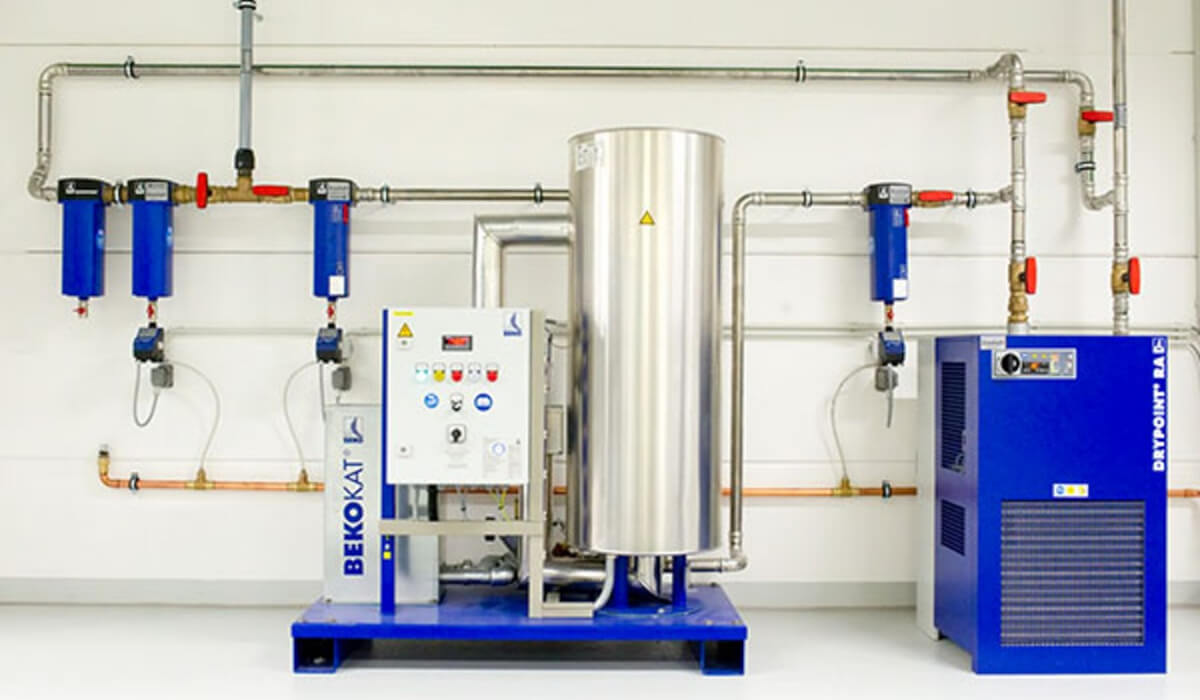

Liczba Knudsena a filtracja sprężonego powietrza
W nowoczesnych filtrach pneumatycznych powietrze przepływa przez sieć bardzo małych porów.
W niektórych materiałach filtracyjnych:
membranach,
włókninach,
spiekach metalowych,
średnica porów może być porównywalna z drogą swobodną cząsteczek.
W takim przypadku liczba Knudsena wpływa na:
skuteczność filtracji,
spadek ciśnienia,
przepuszczalność medium,
charakter przepływu przez materiał.
Jest to szczególnie istotne w filtrach dokładnych i filtrach sterylnych stosowanych w przemyśle spożywczym, farmaceutycznym i elektronicznym.
Liczba Knudsena a projektowanie instalacji sprężonego powietrza
W przypadku typowych przemysłowych sieci pneumatycznych liczba Knudsena nie stanowi parametru projektowego pierwszego rzędu, jednak pośrednio wpływa na wiele zagadnień związanych z transportem gazów.
Podczas projektowania instalacji należy uwzględniać:
średnice przewodów,
ciśnienie robocze,
temperaturę medium,
rodzaj gazu,
długość instalacji,
wymagane przepływy.
W większości zastosowań przemysłowych warunki pracy zapewniają przepływ ciągły, co pozwala korzystać z klasycznych metod obliczania strat ciśnienia oraz wydajności układów.
Liczba Knudsena a rozwiązania Pneumat System
Firma Pneumat System od wielu lat dostarcza rozwiązania dla przemysłu związane z przesyłem i wykorzystaniem sprężonego powietrza.
W ofercie znajdują się między innymi:
przygotowanie sprężonego powietrza,
szybkozłącza,
przewody pneumatyczne,
armatura przemysłowa,
systemy dystrybucji mediów technicznych,
elementy automatyki przemysłowej.
W większości tych zastosowań przepływ odbywa się w zakresie bardzo niskich wartości liczby Knudsena, dzięki czemu możliwe jest wykorzystanie sprawdzonych modeli przepływu ciągłego. Jednocześnie rozwój miniaturyzacji automatyki, technologii czujnikowych oraz systemów precyzyjnego dozowania powoduje, że znajomość liczby Knudsena staje się coraz bardziej istotna dla konstruktorów nowoczesnych urządzeń pneumatycznych.
Szczególne znaczenie ma ona podczas:
projektowania mikrokanałów,
analizy nieszczelności,
budowy systemów laboratoryjnych,
konstrukcji urządzeń próżniowych,
opracowywania elementów pneumatyki precyzyjnej.
Wyzwania przyszłości – mikropneumatyka i przemysł 4.0
Rozwój koncepcji Przemysłu 4.0, miniaturyzacji komponentów oraz inteligentnych systemów sterowania prowadzi do coraz częstszego wykorzystania mikroskalowych przepływów gazowych.
W takich aplikacjach:
klasyczne modele przepływu bywają niewystarczające,
rośnie znaczenie metod symulacji molekularnych,
liczba Knudsena staje się podstawowym parametrem projektowym.
Dotyczy to między innymi:
mikroczujników,
mikrozaworów,
urządzeń medycznych,
układów laboratoryjnych Lab-on-a-Chip,
technologii półprzewodnikowych,
robotyki precyzyjnej.
Można przewidywać, że wraz z dalszą miniaturyzacją urządzeń przemysłowych znaczenie liczby Knudsena będzie stale rosło.
