Liczba Froude'a – znaczenie, zastosowanie i wpływ na efektywność instalacji przemysłowych

Czym jest liczba Froude'a?

Liczba Froude'a jest bezwymiarową liczbą podobieństwa, która określa zależność pomiędzy:

• siłami bezwładności,

• a siłami grawitacji.

Matematycznie definiuje się ją jako:

Fr = v / √(g · L)

gdzie:

• Fr – liczba Froude'a [-]

• v – prędkość przepływu [m/s]

• g – przyspieszenie ziemskie (9,81 m/s²)

• L – charakterystyczny wymiar układu [m]

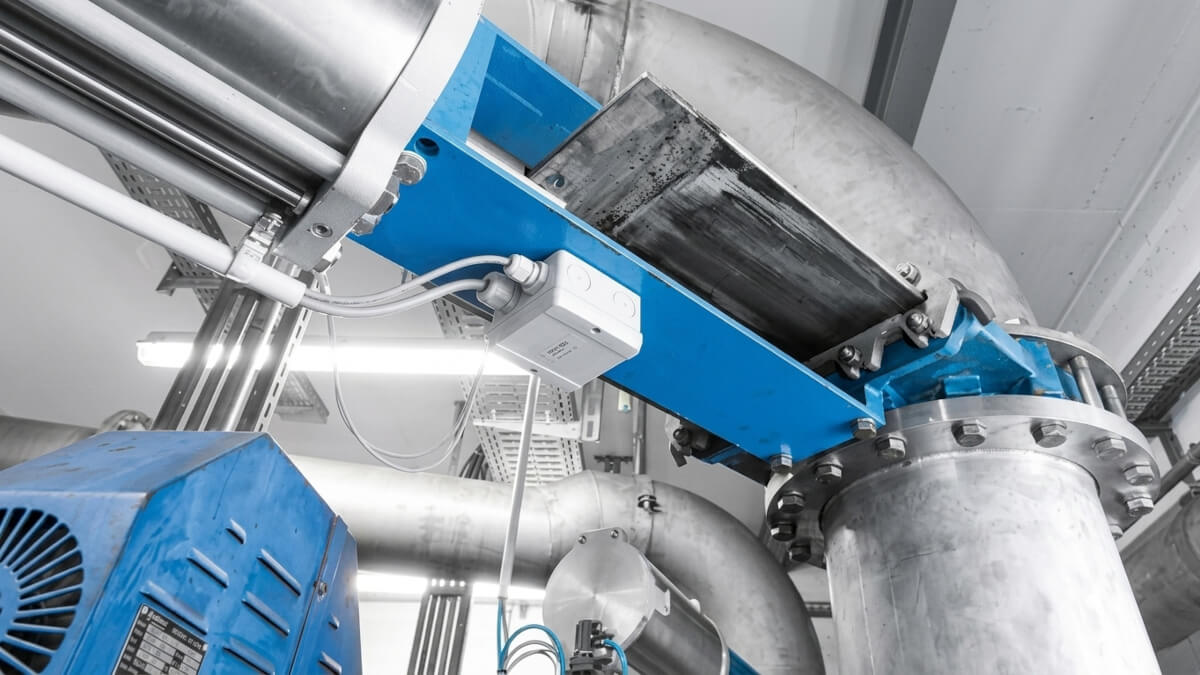

Najczęściej jako wymiar charakterystyczny przyjmuje się średnicę rurociągu:

Fr = v / √(g · D)

gdzie:

• D – średnica wewnętrzna przewodu transportowego [m]

Interpretacja fizyczna

Liczba Froude'a pokazuje, czy w danym układzie większy wpływ na ruch cząstek mają:

• siły bezwładności gazu,

• czy oddziaływanie grawitacji.

Im większa wartość liczby Froude'a:

• tym łatwiej struga powietrza utrzymuje materiał w zawieszeniu,

• tym mniejsze ryzyko jego opadania,

• tym bardziej jednorodny staje się przepływ.

Natomiast niska liczba Froude'a oznacza dominację działania sił ciężkości.

Dlaczego liczba Froude'a ma znaczenie w pneumatyce?

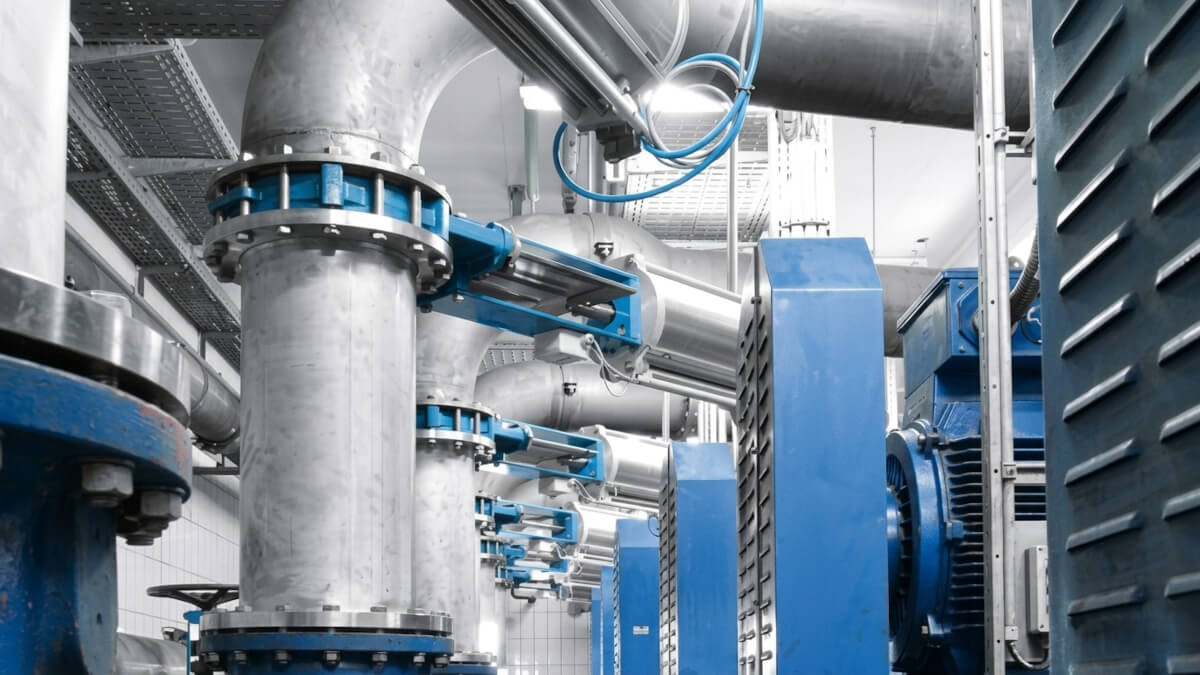

Transport pneumatyczny praktycznie zawsze oznacza przepływ dwufazowy. W instalacji jednocześnie przemieszczają się:

• powietrze,

• granulat,

• proszek,

• pył,

• pelet,

• włókna,

• ziarna.

Każda cząstka podlega jednocześnie działaniu:

• grawitacji,

• siły oporu aerodynamicznego,

• siły nośnej,

• siły bezwładności,

• oddziaływań z pozostałymi cząstkami.

W praktyce liczba Froude'a pozwala określić, czy prędkość gazu jest wystarczająca do utrzymania materiału w ruchu.

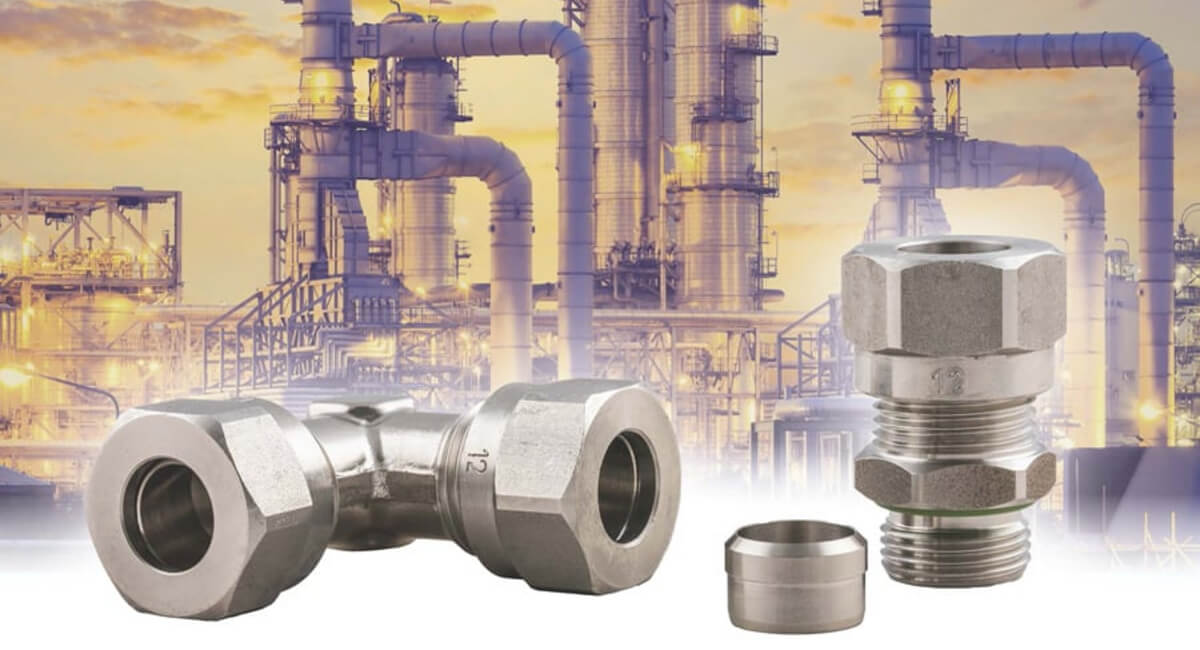

Znaczenie liczby Froude'a podczas projektowania instalacji

Podczas projektowania instalacji analizuje się między innymi:

• średnicę rurociągów,

• prędkość powietrza,

• rodzaj materiału,

• gęstość nasypową,

• średnicę ziaren,

• długość transportu,

• liczbę kolan,

• wysokość podnoszenia.

Jednym z parametrów pozwalających ocenić poprawność projektu jest właśnie liczba Froude'a.

Przykład obliczenia

Załóżmy:

Prędkość powietrza v=22 [m/s]

Średnica rurociągu: 0,08 [m]

Fr = prędkość przepływu / √(g · średnica rurociągu)

Fr = 22 / √(9,81 · 0,08)

Fr = 22 / 0,886

Fr = 24,8

Uzyskana wartość oznacza bardzo silną dominację sił bezwładności nad siłami grawitacji.

Wysoka i niska liczba Froude'a

a) Wysoka wartość

Charakterystyczna dla:

• transportu rozrzedzonego,

• dużych prędkości,

• lekkich materiałów.

Korzyści:

• stabilny transport,

• brak odkładania materiału,

• łatwe pokonywanie pionów,

• dobre mieszanie.

Wady:

• większe zużycie energii,

• większe ścieranie rur,

• szybsze zużywanie kolan,

• możliwość rozdrabniania materiału.

b) Niska wartość

Typowa dla transportu fazy gęstej.

Korzyści:

• niewielkie zużycie energii,

• małe ścieranie,

• ograniczenie uszkodzeń produktu.

Ryzyko:

• odkładanie materiału,

• tworzenie korków,

• pulsacyjny przepływ,

• wzrost spadków ciśnienia.

Liczba Froude'a a rodzaje transportu pneumatycznego

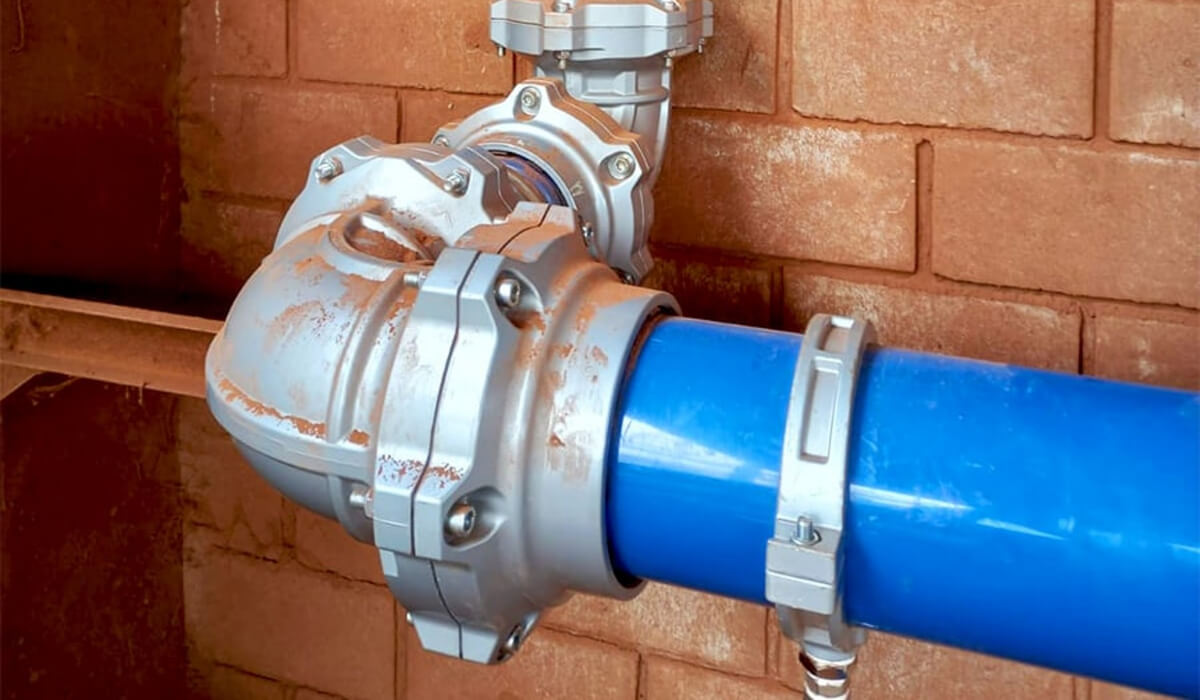

Transport rozrzedzony (Dilute Phase)

Najczęściej:

• 18–35 m/s,

• wysokie Fr,

• materiał zawieszony w całym przekroju rury.

Stosowany dla:

• granulatów,

• pelletów,

• tworzyw sztucznych,

• cukru,

• kawy,

• zbóż.

Transport fazy gęstej (Dense Phase)

Prędkości:

• 2–8 m/s

Charakterystyka:

• niski Fr,

• transport w postaci zatorów,

• bardzo małe zużycie materiału.

Wpływ średnicy rurociągu na wartość liczby Froude'a

Jednym z parametrów mających istotny wpływ na wartość liczby Froude'a jest średnica wewnętrzna przewodu transportowego. Przy zachowaniu tej samej prędkości przepływu powietrza zwiększenie średnicy rurociągu powoduje obniżenie wartości liczby Froude'a. Oznacza to, że wraz ze wzrostem przekroju przewodu relatywny wpływ sił bezwładności maleje względem działania siły grawitacji.

Przykładowo, dla prędkości przepływu wynoszącej 22 m/s otrzymujemy następujące wartości:

• średnica rurociągu 50 mm – Fr ≈ 31,4,

• średnica rurociągu 150 mm – Fr ≈ 18,1.

Różnica ta wyraźnie pokazuje, że średnica przewodu jest jednym z podstawowych parametrów decydujących o charakterze transportu pneumatycznego. Odpowiedni dobór przekroju rurociągu wpływa na zdolność strugi powietrza do utrzymywania cząstek materiału w zawieszeniu, a tym samym na stabilność przepływu, ryzyko odkładania się materiału, poziom strat ciśnienia oraz energochłonność całego układu. Z tego względu średnica instalacji powinna być zawsze dobierana z uwzględnieniem właściwości transportowanego medium, wymaganej wydajności oraz zakładanej prędkości przepływu.

Liczba Froude'a a ścieranie instalacji

Wysoka wartość Fr oznacza:

• większą energię kinetyczną cząstek,

• częstsze uderzenia w kolana,

• większą erozję przewodów,

• szybsze zużycie armatury.

Dlatego podczas projektowania instalacji analizuje się kompromis pomiędzy:

• wydajnością,

• energochłonnością,

• trwałością instalacji.

Powiązanie z innymi liczbami podobieństwa

Liczba Froude'a nigdy nie jest analizowana samodzielnie. Projektanci wykorzystują również:

Liczbę Reynoldsa

Re = (ρ · v · D) / μ

gdzie:

• ρ – gęstość gazu,

• v – prędkość,

• D – średnica przewodu,

• μ – lepkość dynamiczna.

Opisuje charakter przepływu (laminarny lub turbulentny).

Liczbę Archimedesa

Ar = (g · d³ · ρ_g · (ρ_p - ρ_g)) / μ²

Określa wpływ grawitacji na ruch cząstek.

Liczbę Stokesa

St = τ_p / τ_f

Opisuje zdolność cząstek do podążania za strugą gazu.

Znaczenie w modelowaniu CFD

Nowoczesne symulacje CFD wykorzystują liczbę Froude'a do:

• przewidywania trajektorii cząstek,

• analizy stref odkładania,

• projektowania kolan,

• optymalizacji separatorów,

• doboru średnic,

• ograniczania zużycia energii.

Wpływ na zużycie energii

Zbyt wysoka liczba Froude'a oznacza:

• większą moc dmuchawy,

• większe zapotrzebowanie na sprężone powietrze,

• wyższe koszty eksploatacyjne.

Zbyt niska prowadzi natomiast do:

• zapychania instalacji,

• przestojów,

• konieczności czyszczenia,

• wzrostu strat produkcyjnych.

Dlatego optymalizacja liczby Froude'a jest jednym z kluczowych elementów ekonomicznego projektowania instalacji transportu pneumatycznego.

Praktyczne zastosowanie w przemyśle

Analiza liczby Froude'a wykorzystywana jest między innymi podczas transportu:

• mąki,

• cementu,

• wapna,

• popiołów lotnych,

• granulatów tworzyw sztucznych,

• peletu,

• biomasy,

• proszków chemicznych,

• detergentów,

• pasz,

• zbóż,

• cukru,

• kawy,

• kakao,

• mleka w proszku,

• pigmentów,

• sadzy technicznej.

W każdej z tych aplikacji odpowiednio dobrana wartość liczby Froude'a pozwala ograniczyć ryzyko segregacji materiału, zatorów i nadmiernego zużycia elementów instalacji.

Jak Pneumat System wspiera projektowanie transportu pneumatycznego?

Prawidłowe wykorzystanie liczby Froude'a wymaga doświadczenia zarówno w mechanice przepływów, jak i praktycznej znajomości eksploatacji instalacji przemysłowych. Właśnie dlatego projektowanie systemów transportu pneumatycznego powinno opierać się na kompleksowej analizie parametrów procesu, a nie jedynie na doborze pojedynczych komponentów.

Pneumat System od wielu lat realizuje projekty związane z techniką sprężonego powietrza, automatyką przemysłową oraz instalacjami pneumatycznymi dla przedsiębiorstw z różnych gałęzi przemysłu. Firma oferuje między innymi:

• projektowanie oraz modernizację instalacji sprężonego powietrza,

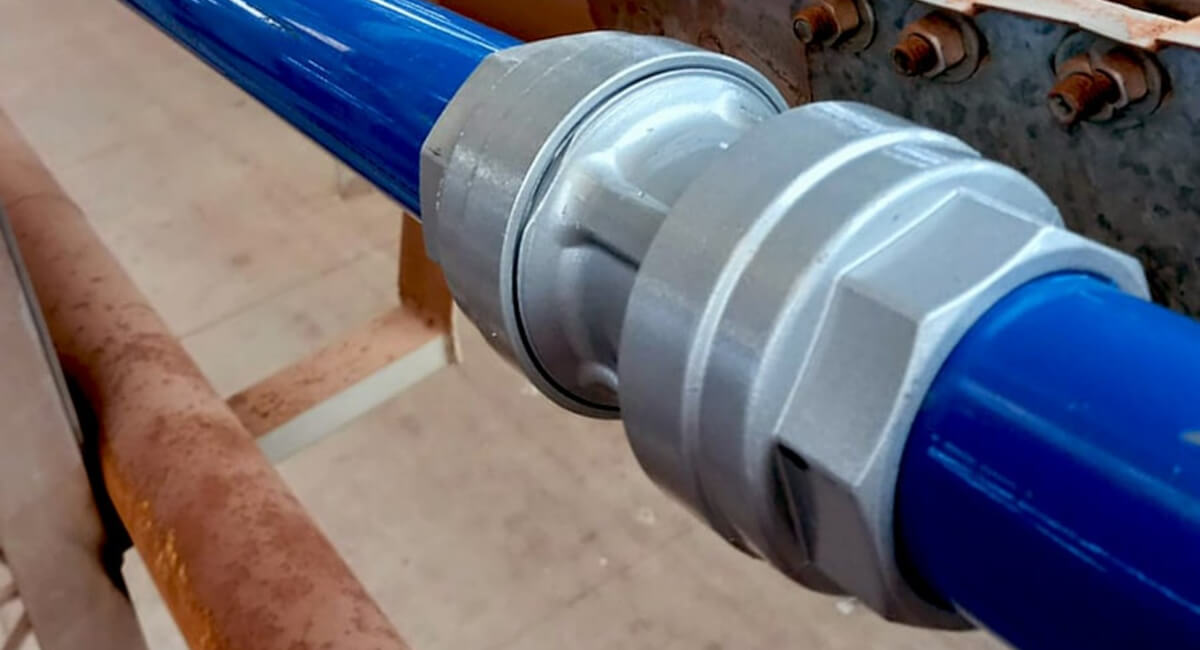

• budowę aluminiowych instalacji rurowych Infinity,

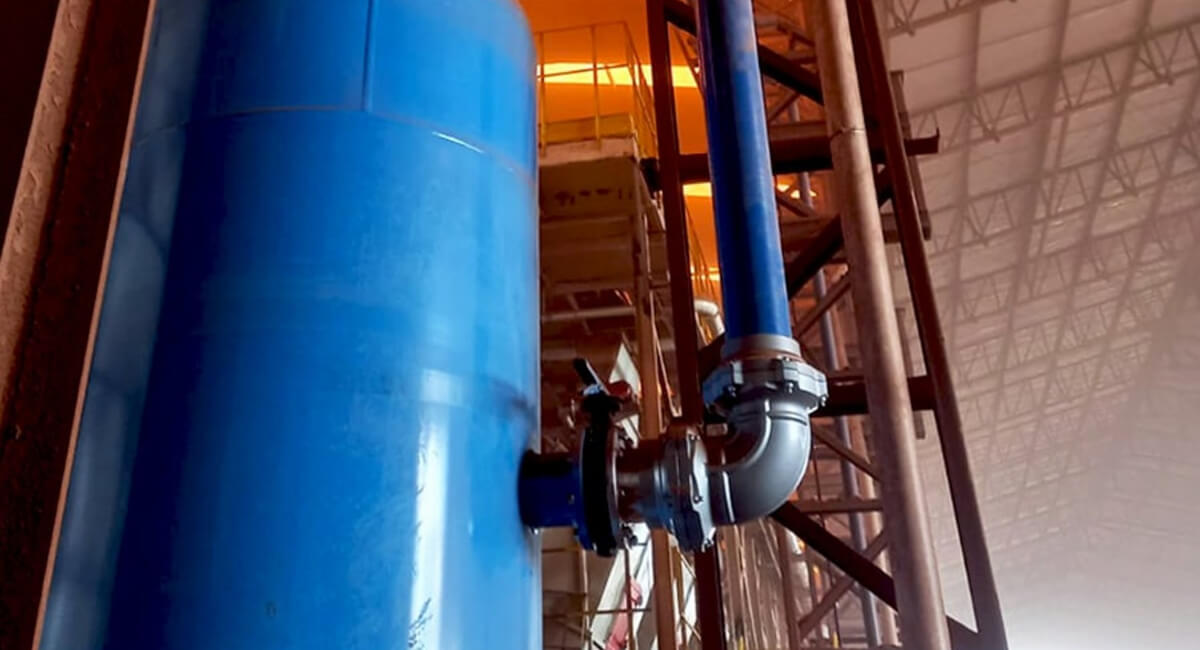

• dobór sprężarek, osuszaczy sprężonego powietrza i filtrów,

• audyty efektywności energetycznej instalacji pneumatycznych,

• pomiary jakości sprężonego powietrza,

• wykrywanie i lokalizację nieszczelności,

• rozwiązania z zakresu automatyki przemysłowej, techniki próżniowej oraz pneumatyki siłowej.

W przypadku aplikacji transportu pneumatycznego odpowiedni dobór parametrów przepływu, średnic przewodów, źródeł sprężonego powietrza i armatury ma bezpośredni wpływ na wartość liczby Froude'a oraz na stabilność całego procesu.
