Zmiana wartości ciśnienia przepływu sprężonego powietrza w praktyce

Czym jest gradient ciśnienia w pneumatyce

Gradient ciśnienia to przestrzenna zmiana wartości ciśnienia wzdłuż drogi przepływu sprężonego powietrza. Najprościej można go rozumieć jako „nachylenie” wykresu ciśnienia w funkcji długości przewodu. Jeżeli powietrze przepływa przez przewód, to wskutek tarcia wewnętrznego medium, oporów na ściankach, zaburzeń przepływu na zmianach kierunku, strat miejscowych na złączkach i dławienia na armaturze ciśnienie po stronie odbiornika jest niższe niż po stronie zasilania. W instalacji idealnej taki spadek nie występowałby, ale w rzeczywistych układach jest nieunikniony. Zadaniem inżyniera nie jest więc jego całkowite wyeliminowanie, lecz ograniczenie go do poziomu, który nie pogarsza funkcji układu i nie wymusza niepotrzebnego podnoszenia ciśnienia w sprężarkowni. ISO 6358 wprost wiąże różnicę ciśnień między wejściem i wyjściem z utratą energii ciśnienia, a producenci tacy jak SMC i Festo udostępniają narzędzia oraz wytyczne do doboru przewodów właśnie po to, aby te straty kontrolować.

W języku praktyki przemysłowej często mówi się po prostu o spadku ciśnienia, ale warto rozróżnić dwa pojęcia. Spadek ciśnienia to różnica między dwoma konkretnymi punktami układu, natomiast gradient ciśnienia opisuje, jak szybko to ciśnienie maleje na jednostkę długości lub na kolejnych elementach przepływowych. To rozróżnienie jest istotne, bo umożliwia ocenę, czy problem wynika z długiego przewodu o zbyt małej średnicy, czy może z lokalnego „wąskiego gardła”, na przykład źle dobranej złączki, redukcji, szybkozłącza albo regulatora przepływu. W dobrze zaprojektowanej instalacji gradient powinien być możliwie łagodny i przewidywalny. Gwałtowne lokalne zmiany ciśnienia niemal zawsze oznaczają obecność elementu o zbyt małym przekroju efektywnym lub błędnie skonfigurowanej armatury.

Skąd bierze się gradient ciśnienia

Podstawową przyczyną gradientu ciśnienia jest opór przepływu. Sprężone powietrze poruszające się przewodem oddziałuje ze ściankami kanału i traci część energii na pokonanie tarcia. Im dłuższy przewód, im większa chropowatość wewnętrzna, im mniejsza średnica wewnętrzna i im większa prędkość przepływu, tym większy spadek ciśnienia. W praktyce oznacza to, że ten sam wydatek powietrza przesyłany przez długi przewód o małym przekroju będzie powodował znacznie większe straty niż przez przewód krótszy i szerszy. SMC w swoich narzędziach inżynierskich podkreśla właśnie znaczenie obliczania spadków ciśnienia i doboru zalecanych przepływów dla rurociągów głównych, natomiast Festo zwraca uwagę, że niewłaściwy dobór średnicy przewodu prowadzi do problemów z ciśnieniem, przepływem i zużyciem sprężonego powietrza.

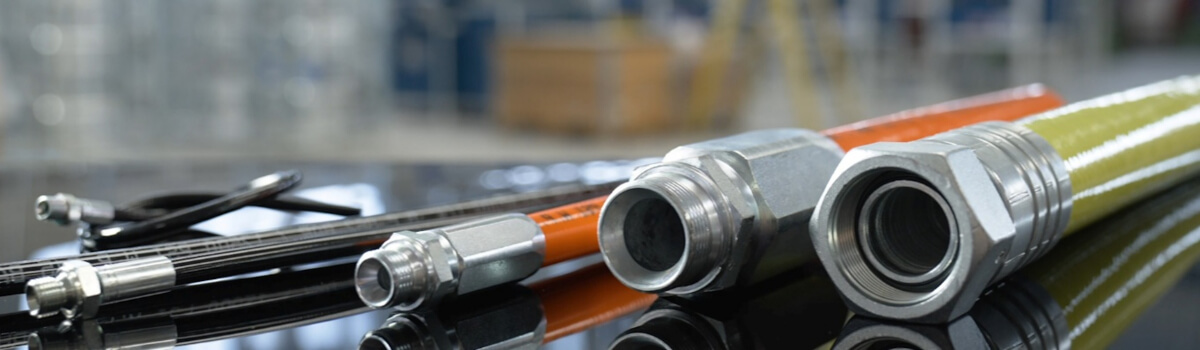

Drugim źródłem strat są opory miejscowe. W pneumatyce bardzo rzadko mamy do czynienia z prostym, gładkim odcinkiem przewodu od punktu A do punktu B. W rzeczywistości instalacja zawiera kolana, trójniki, redukcje, szybkozłącza, zawory odcinające, zawory dławiące, filtry, osuszacze, naolejacze, rozdzielacze, wyspy zaworowe i końcówki robocze. Każdy z tych elementów wprowadza dodatkowe zaburzenie strugi, a więc również dodatkowy spadek ciśnienia. Co ważne, największe straty nie zawsze występują na długiej magistrali. Bardzo często krytyczny okazuje się krótki fragment przy samym odbiorniku: zbyt mała złączka, za długi przewód spiralny, wielokrotne przejścia średnic albo regulator przepływu ustawiony zbyt agresywnie. Warto zwrócić uwagę, że znaczące spadki ciśnienia często pojawiają się właśnie na przewodach elastycznych, złączach i innych elementach przyłączeniowych, które trzeba doliczać do strat sieci.

Trzeci czynnik to ściśliwość powietrza. W odróżnieniu od wielu układów hydraulicznych pneumatyka pracuje na medium silnie ściśliwym, dlatego wraz ze zmianą ciśnienia zmieniają się gęstość i parametry przepływu. Oznacza to, że gradient ciśnienia w instalacji nie zawsze jest liniowy, a lokalne zmiany obciążenia i chwilowe skoki przepływu mogą powodować przejściowe, dynamiczne spadki ciśnienia. W układach o szybkiej pracy zaworów i siłowników zjawisko to jest szczególnie istotne. Wtedy nie analizuje się już tylko statycznego spadku ciśnienia w ustalonym przepływie, lecz zachowanie całej linii zasilającej podczas impulsowego poboru powietrza. ISO 6358 została opracowana właśnie po to, by opisywać właściwości przepływowe komponentów pneumatycznych używanych z gazami ściśliwymi.

Dlaczego gradient ciśnienia ma tak duże znaczenie w przemyśle

W wielu zakładach projektowanie układu pneumatycznego bywa sprowadzane do prostego założenia: skoro na wyjściu ze sprężarki jest 6 albo 7 bar, to odbiornik „na pewno” dostanie wystarczające ciśnienie. To jeden z najczęstszych błędów. W rzeczywistości ciśnienie dostępne przy siłowniku lub zaworze wykonawczym może być zauważalnie niższe, zwłaszcza przy dużych przepływach chwilowych. Skutki są bardzo praktyczne: siłownik pracuje wolniej, spada siła użytkowa, pogarsza się powtarzalność ruchu, wydłużają się czasy napełniania komór, a cały układ staje się bardziej wrażliwy na wahania obciążenia. W rezultacie operatorzy próbują kompensować problem podnoszeniem ciśnienia zasilania, co zwiększa energochłonność instalacji i często maskuje faktyczny błąd doboru przewodów lub armatury. Festo podkreśla, że redukcja ciśnienia i niewłaściwe wymiarowanie komponentów wpływają na wielkość elementów, zapotrzebowanie na przestrzeń oraz koszty całego układu.

Gradient ciśnienia wpływa nie tylko na dynamikę, lecz także na bezpieczeństwo procesu i jakość wyrobu. W aplikacjach chwytakowych zbyt niski poziom ciśnienia przy końcówce roboczej może powodować niepewny chwyt detalu. W układach dozowania powietrza, przedmuchu, pozycjonowania lub docisku może prowadzić do niestabilnych parametrów procesu. W maszynach pakujących, montażowych i pick-and-place nawet niewielkie rozrzuty ciśnienia między cyklami mogą przełożyć się na wzrost liczby błędów i mikroprzestojów. W układach transportu pneumatycznego materiałów sypkich niewłaściwie zaprojektowany gradient ciśnienia może skutkować osadzaniem się medium, spadkiem wydajności transportu albo wzrostem zużycia ściernego przewodów. Masterflex zwraca uwagę na zastosowania swoich węży w transporcie pneumatycznym, odpylaniu i przemyśle, a ZEC akcentuje odporność przewodów termoplastycznych na zmęczenie, drgania i cykliczne obciążenia, co ma duże znaczenie w pracy dynamicznej.

Czynniki kształtujące gradient ciśnienia w przewodach pneumatycznych

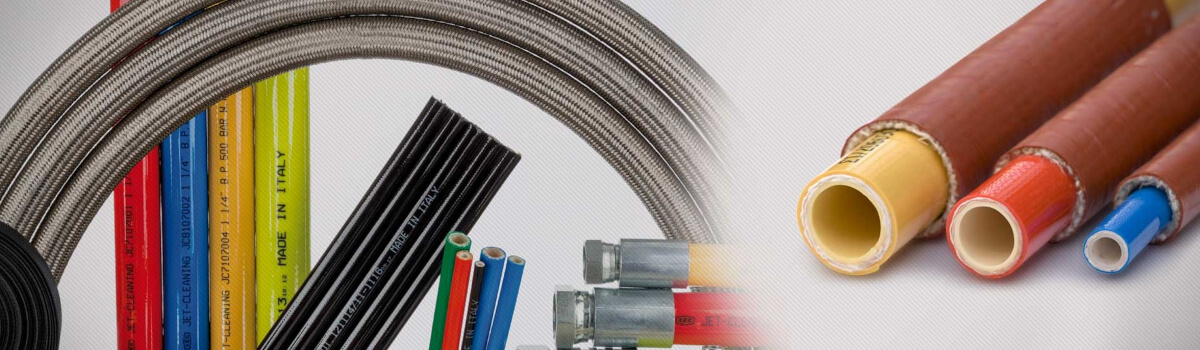

Średnica wewnętrzna przewodu

Najbardziej oczywistym, ale i najczęściej niedocenianym parametrem jest średnica wewnętrzna. Zwiększenie średnicy obniża prędkość przepływu przy tym samym strumieniu objętości i zwykle znacząco redukuje straty ciśnienia. W pneumatyce nie wystarczy jednak patrzeć wyłącznie na średnicę zewnętrzną przewodu. O ostatecznych warunkach przepływu decyduje średnica wewnętrzna, a także przekrój efektywny całej ścieżki, obejmujący złączki i armaturę. SMC pokazuje w materiałach katalogowych, że większa średnica wewnętrzna zwiększa efektywny przekrój przepływu, a Festo i ZEC rozróżnia przewody kalibrowane po średnicy zewnętrznej i wewnętrznej, właśnie dlatego, że dobór geometrii przewodu ma bezpośredni wpływ na charakterystykę przepływu.

W praktyce oznacza to, że projektant nie powinien pytać tylko „jaki przewód pasuje do złączki 6 mm”, ale przede wszystkim „jaki przepływ ma przejść przez ten przewód bez nadmiernego spadku ciśnienia”. To zupełnie inna logika doboru. Przewód dobrany wyłącznie pod przyłącze siłownika może być poprawny montażowo, a jednocześnie niewystarczający przepływowo.

Długość przewodu

Spadek ciśnienia rośnie wraz z długością toru przepływu. W dużych zakładach przemysłowych różnica między odbiornikiem zasilanym z lokalnego kolektora a odbiornikiem zasilanym przez długi odcinek magistrali i dodatkowe przewody elastyczne może być bardzo wyraźna. Długość „hydrauliczna” bywa też większa niż rzeczywista długość geometryczna, bo każdy łuk, szybkozłącze i przewężenie działa jak dodatkowy odcinek oporowy. Dlatego dwa pozornie podobne układy mogą zachowywać się zupełnie inaczej. SMC udostępnia kalkulator spadku ciśnienia dla rurociągów głównych właśnie po to, aby zależność między długością przewodu, przepływem i stratami była liczona jeszcze na etapie projektu.

Materiał przewodu i stan powierzchni wewnętrznej

Materiał wpływa na elastyczność, odporność mechaniczną, zakres temperatur i chemoodporność, ale pośrednio także na przepływ. ZEC podkreśla, że ich przewody termoplastyczne mają bardzo gładkie powierzchnie wewnętrzne, co zwiększa przepływ przy tej samej średnicy. To ważna informacja, ponieważ przy wysokich wymaganiach przepływowych jakość wewnętrznej powierzchni przewodu może ograniczać straty tarcia. Festo oferuje wiele odmian przewodów do różnych środowisk pracy, m.in. standardowe poliuretanowe, antystatyczne, ognioodporne czy odporne na odpryski spawalnicze, a SMC pokazuje, że parametry robocze przewodów zależą także od temperatury i warunków medium.

Promień gięcia i sposób prowadzenia przewodu

Przewód pneumatyczny nie powinien być traktowany jak dowolnie wyginany element montażowy. Zbyt mały promień gięcia prowadzi do miejscowego zmniejszenia przekroju, wzrostu oporów, a niekiedy również do trwałego uszkodzenia przewodu. SMC w materiałach technicznych podaje minimalne promienie gięcia oraz zwraca uwagę na pozostawienie zapasu długości i unikanie nadmiernych obciążeń mechanicznych. W praktyce oznacza to, że źródłem nadmiernego gradientu ciśnienia może być nie tylko błąd doboru średnicy, ale również błąd montażowy: za ciasny łuk, skręcenie przewodu, jego spłaszczenie lub naciągnięcie przy ruchomym zespole.

Charakter przepływu i pobór chwilowy

Ten sam układ może zachowywać się poprawnie przy pracy spokojnej i źle przy dużej częstotliwości cykli. Wynika to z tego, że gradient ciśnienia rośnie wraz z natężeniem przepływu. Jeżeli siłownik ma być szybko napełniony, zawór otwiera przepływ impulsowo, a chwilowe zapotrzebowanie na powietrze znacząco wzrasta. Wtedy nawet przewód, który „statycznie” wydaje się wystarczający, może okazać się za mały dynamicznie. Z perspektywy praktyki oznacza to konieczność patrzenia nie tylko na średni pobór powietrza, ale również na przepływy szczytowe.

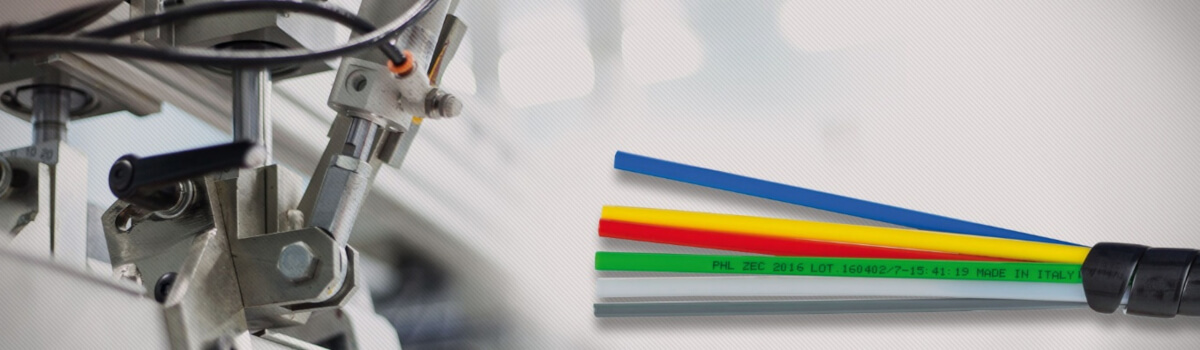

Gradient ciśnienia a siła i prędkość siłownika

Jednym z najważniejszych skutków gradientu ciśnienia jest zmiana parametrów pracy siłownika. Siła użyteczna siłownika pneumatycznego zależy od ciśnienia roboczego działającego na powierzchnię tłoka. Jeżeli na regulatorze ustawiono 6 bar, ale przy rzeczywistym poborze i przepływie do komory cylindra dociera wyraźnie mniej, spada dostępna siła. To może nie być od razu widoczne przy pracy bez obciążenia, ale ujawnia się pod obciążeniem roboczym, przy wyższej prędkości ruchu albo w krańcowych położeniach układu. Dodatkowo spadek ciśnienia wydłuża czas napełniania objętości roboczej cylindra, co pogarsza dynamikę ruchu. W efekcie układ wykonuje ten sam ruch wolniej, mniej stabilnie i z mniejszym zapasem siły. Zwracamy uwagę, że błędny dobór średnicy przewodów prowadzi do problemów z przepływem i spadkiem ciśnienia, a konsekwencje doboru przenoszą się na cały system.

W układach precyzyjnych problem jest jeszcze poważniejszy. Gradient ciśnienia wpływa na różnicę między parametrami teoretycznymi a rzeczywistymi. Siłownik obliczony „na papierze” z odpowiednim zapasem może w praktyce pracować niestabilnie, jeśli ciśnienie na zasilaniu lokalnym spada przy każdym cyklu. Stąd bierze się częsty błąd eksploatacyjny: wymiana siłownika na większy, mimo że źródłem problemu jest tak naprawdę zbyt duży opór przepływu w przewodach i osprzęcie.

Gradient ciśnienia a efektywność energetyczna sprężonego powietrza

Sprężone powietrze należy do najdroższych nośników energii w zakładzie. Każdy niepotrzebny spadek ciśnienia wymusza zwykle podniesienie ciśnienia wytwarzania albo pracę z większym zapasem, niż rzeczywiście wymaga proces. W praktyce oznacza to, że źle dobrane / zaprojektowane przewody, złączki i przyłącza podnoszą koszt eksploatacji całego systemu. To szczególnie dotkliwe w rozległych zakładach, gdzie sieć jest długa, a odbiorników wiele. Festo w materiałach dotyczących optymalizacji zużycia sprężonego powietrza podkreśla, że decyzje dotyczące poziomu ciśnienia i wymiarowania komponentów mają bezpośrednie konsekwencje energetyczne i kosztowe.

Trzeba też pamiętać, że walka ze spadkami ciśnienia przez proste „podkręcanie” ciśnienia na sprężarce nie rozwiązuje problemu u źródła. Taka strategia zwiększa koszty, a jednocześnie pozostawia w układzie słabe punkty przepływowe. Znacznie lepszym podejściem jest optymalizacja przebiegu przewodów, dobór właściwych średnic, ograniczenie przewężeń i lokalizacja elementów dużego poboru powietrza możliwie blisko stabilnego punktu zasilania.

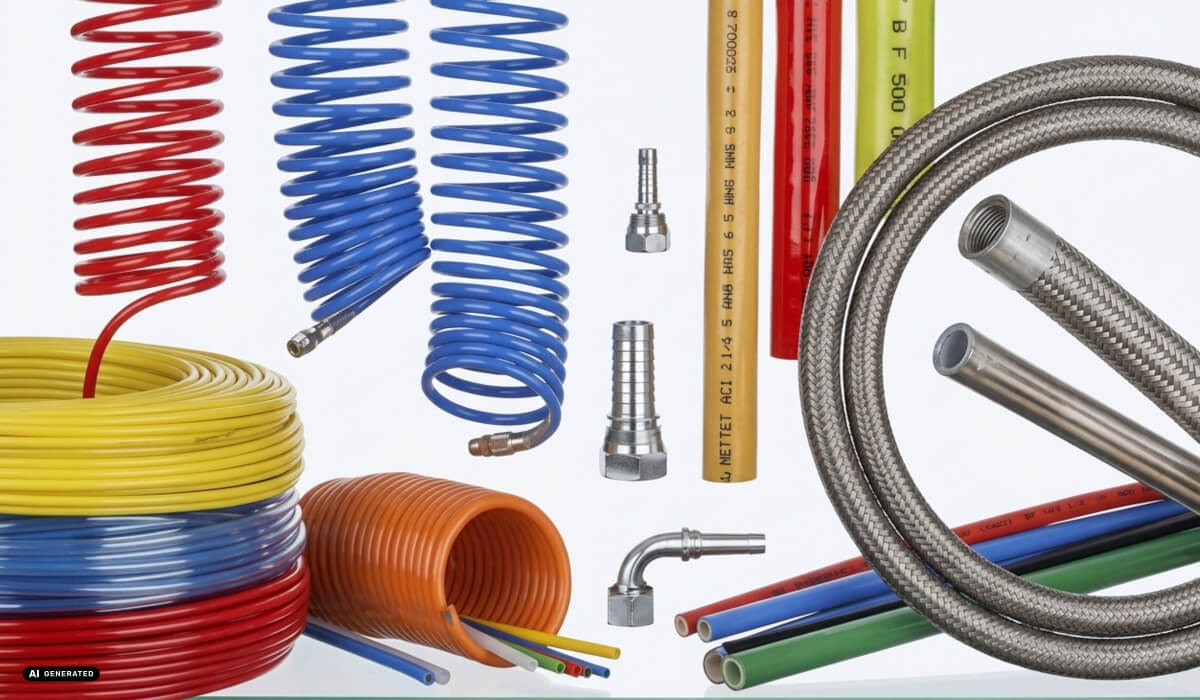

Znaczenie doboru przewodów w ofercie Pneumat System

Właśnie tutaj pojawia się praktyczny wymiar oferty Pneumat System. Firma ma w portfolio szeroką grupę przewodów i węży pneumatycznych oraz przemysłowych, a także rozwiązania renomowanych marek, takich jak Festo, SMC, ZEC S.p.A. i Masterflex i innych. Oferuje przewody i węże pneumatyczne światowych producentów, a w katalogu znajdują się zarówno klasyczne przewody do pneumatyki maszynowej, jak i bardziej specjalistyczne rozwiązania dla przemysłu.

Jak ograniczać gradient ciśnienia w praktyce projektowej

Pierwsza zasada jest fundamentalna: dobierać przewód do przepływu, a nie wyłącznie do gwintu lub gniazda przyłączeniowego. To oznacza konieczność określenia realnego poboru powietrza przez odbiornik, w tym poboru chwilowego, oraz uwzględnienia dopuszczalnego spadku ciśnienia na całej trasie zasilania. Druga zasada to minimalizacja długości przewodów i liczby zbędnych elementów pośrednich. Trzecia to unikanie przewężeń, przypadkowych redukcji i nieprzemyślanych szybkozłączy lub szybkozłączy słabej jakości i asortymentu o słabych parametrach technicznych. Czwarta to zachowanie właściwych promieni gięcia oraz prawidłowego prowadzenia przewodów w ruchu. Piąta to systemowe myślenie o torze przepływu: nawet dobry przewód nie pomoże, jeśli zostanie połączony z armaturą o zbyt małym przelocie.

W praktyce przemysłowej bardzo skuteczne są też działania organizacyjne. Warto rozdzielać magistrale główne od przyłączy roboczych, lokować lokalne zespoły przygotowania powietrza możliwie blisko odbiorników krytycznych, monitorować ciśnienie nie tylko przy sprężarce, ale również na końcu linii, oraz regularnie kontrolować stan przewodów, złączek i szybkozłączy. Część problemów z gradientem ciśnienia nie wynika z błędu projektu, lecz z degradacji instalacji: zabrudzenia filtrów, zużycia przewodów, nieszczelności albo nieautoryzowanych zmian wykonanych podczas serwisu maszyny.

Typowe błędy powodujące nadmierny gradient ciśnienia

W praktyce spotyka się kilka powtarzalnych błędów. Pierwszy to zbyt mała średnica przewodu w stosunku do wymaganego przepływu. Drugi to długie odcinki przewodów spiralnych stosowane tam, gdzie potrzebny jest stabilny i duży wydatek powietrza. Trzeci to niedocenianie roli złączek i przyłączy, które często stanowią prawdziwe wąskie gardło. Czwarty to zbyt agresywne dławienie przepływu bez analizy skutków dla dynamiki i ciśnienia przy odbiorniku. Piąty to traktowanie ciśnienia ustawionego na reduktorze jako ciśnienia rzeczywiście dostępnego podczas pracy. Szósty to kompensowanie problemów wyższym ciśnieniem zasilania zamiast usunięcia przyczyny strat. Wszystkie te błędy prowadzą do sytuacji, w której instalacja teoretycznie działa, ale robi to nieefektywnie, niestabilnie albo z niepotrzebnie wysokim kosztem energii.

Gradient ciśnienia w klasycznej pneumatyce a w transportach pneumatycznych

Warto odróżnić dwa obszary. W klasycznej pneumatyce sterującej i wykonawczej głównym celem jest zapewnienie odpowiedniego ciśnienia i wydatku dla zaworów, siłowników, chwytaków i urządzeń manipulacyjnych. Tutaj najczęściej pracuje się na przewodach PU, PA, PE czy TPE lub wężach PTFE a kluczowe są dynamika, kompaktowość i niezawodność. W tym obszarze szczególnie naturalne są rozwiązania ZEC, Festo i SMC dostępne w ofercie Pneumat System.

W transporcie pneumatycznym materiałów sypkich sytuacja jest bardziej złożona. Oprócz samego powietrza przez przewód przemieszcza się materiał, który zmienia charakter przepływu, generuje zużycie ścierne i wpływa na straty ciśnienia. Tutaj duże znaczenie zyskują rozwiązania Masterflex: węże odporne na ścieranie, podciśnienie, elektryzowanie i trudne warunki procesowe. Projektując taki układ, trzeba analizować nie tylko średnicę i długość przewodu, ale również rodzaj medium, prędkość transportu, podatność na odkładanie, wymagania ATEX i odporność mechaniczną.
