Trzy „gałęzie” sprężonego powietrza na jednostkach pływających

Na statkach spotyka się rozdzielenie instalacji sprężonego powietrza na kilka funkcjonalnych obiegów (nazewnictwo bywa różne, ale sens jest ten sam):

A. Powietrze rozruchowe (Starting air) – wysokie ciśnienie

To klasyka dużych jednostek z silnikami średnio- i wolnoobrotowymi: rozruch realizuje się sprężonym powietrzem ok. 30 bar, podawanym sekwencyjnie do cylindrów przez układ rozruchowy.

Ze względów bezpieczeństwa przepisy / wytyczne (SOLAS i reguły klasowe) akcentują m.in. konieczność zabezpieczenia wystarczającego zapasu ciśnienia rozruchowego i ograniczania nieudanych prób automatycznego startu.

Co to oznacza dla komponentów?

• armatura i przewody na wysokie ciśnienie,

• zawory odcinające i zwrotne o wysokiej niezawodności,

• elementy zabezpieczające (np. dyski bezpieczeństwa w gałęziach rozruchowych) – ważne w kontekście odporności na nadciśnienie i zjawiska „liquid slugging” / kondensat w gałęziach.

B. Powietrze robocze/serwisowe (Service air) – typowo 7–8 bar

To „koń roboczy” do zastosowań ogólnych: zasilanie narzędzi, przedmuchów, siłowników pomocniczych, czasem prostych napędów. Typowe poziomy eksploatacyjne w materiałach branżowych to 7–8 bar.

C. Powietrze sterownicze / instrumentacyjne (Control/Instrument air) – 7–8 bar, ale dużo czystsze

To powietrze do automatyki i aparatury: pozycjonery, siłowniki zaworów procesowych, automatyka maszynowni, układy monitoringu, pneumatyczne elementy bezpieczeństwa. W tym obiegu kluczowa jest jakość (suche, odolejone, przefiltrowane), bo zanieczyszczenia przekładają się na zacięcia, dryft parametrów i niepewne działanie.

Dlaczego jakość powietrza w morzu jest krytyczna

W praktyce morsko-stoczniowej problemy „z pneumą” bardzo często nie wynikają z samego zaworu czy siłownika, tylko z medium:

• woda/kondensat → korozja, wypłukiwanie smaru, zamarzanie, puchnięcie uszczelnień, niestabilna praca rozdzielaczy,

• olej (aerozol/pary) → degradacja elastomerów, zabrudzenie precyzyjnych elementów, problemy z pozycjonerami,

• cząstki stałe → przycieranie suwaków, nieszczelności na gniazdach, „przywieszanie” zaworów.

Do opisu jakości sprężonego powietrza powszechnie stosuje się ISO 8573-1, które klasyfikuje je w trzech wymiarach: cząstki stałe, woda i olej. W zastosowaniach sterowniczych (instrument air) dąży się do wyższej jakości niż w zastosowaniach narzędziowych – i to jest bardzo dobry punkt wyjścia do projektowania instalacji w stoczni oraz na statku.

Gdzie pneumatyka pracuje na statkach, łodziach i jachtach – realne zastosowania

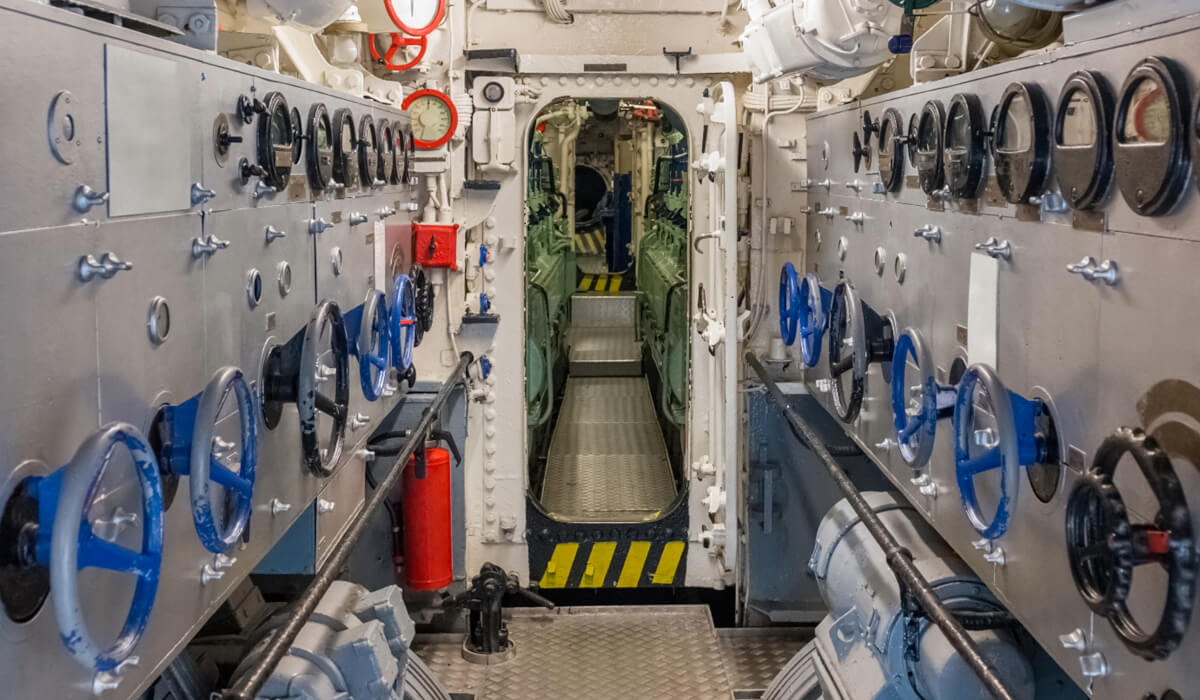

Automatyka zaworowa i armatura procesowa

Na jednostkach pływających jest mnóstwo zaworów w instalacjach: paliwo, oleje, woda morska, woda słodka, balast, systemy pomocnicze, media technologiczne (na jednostkach specjalistycznych). Pneumatyczne napędy są tu cenione za:

• prostotę i odporność w porównaniu do napędów elektrycznych w trudnych warunkach,

• możliwość realizacji funkcji fail-safe (np. sprężyna powrotna w siłowniku lub układ logiki pneumatycznej),

• łatwe wykonanie w wersji przeciwwybuchowej (często istotne w strefach zagrożonych).

Produkty, które typowo wchodzą w skład:

• siłowniki pneumatyczne (standardowe i wzmocnione wykonania),

• rozdzielacze / elektrozawory (3/2, 5/2, 5/3) do sterowania napędami,

• zespoły przygotowania powietrza (filtr–reduktor–smarownica lub zestawy bez smarowania),

• szybkozłącza, złączki, przewody, armatura gwintowana (często stal nierdzewna).

Drzwi wodoszczelne, klapy, pokrywy, zamknięcia

W większych jednostkach spotyka się pneumatyczne (lub pneumatyczno-hydrauliczne) wspomaganie zamknięć: drzwi wodoszczelne, klapy, włazy, elementy bezpieczeństwa. Pneumatyka jest atrakcyjna, gdy liczy się:

• szybkie działanie,

• odporność na przeciążenia i udary,

• prosty serwis oraz przewidywalny „tryb awaryjny”.

W jachtach i łodziach pneumatyka może pojawiać się selektywnie (np. w elementach wyposażenia technicznego), choć częściej spotkasz tu hydraulikę 12/24 V oraz elektrykę. Natomiast na etapie budowy i serwisu – sprężone powietrze jest praktycznie wszędzie (narzędzia, lakiernia, obróbka).

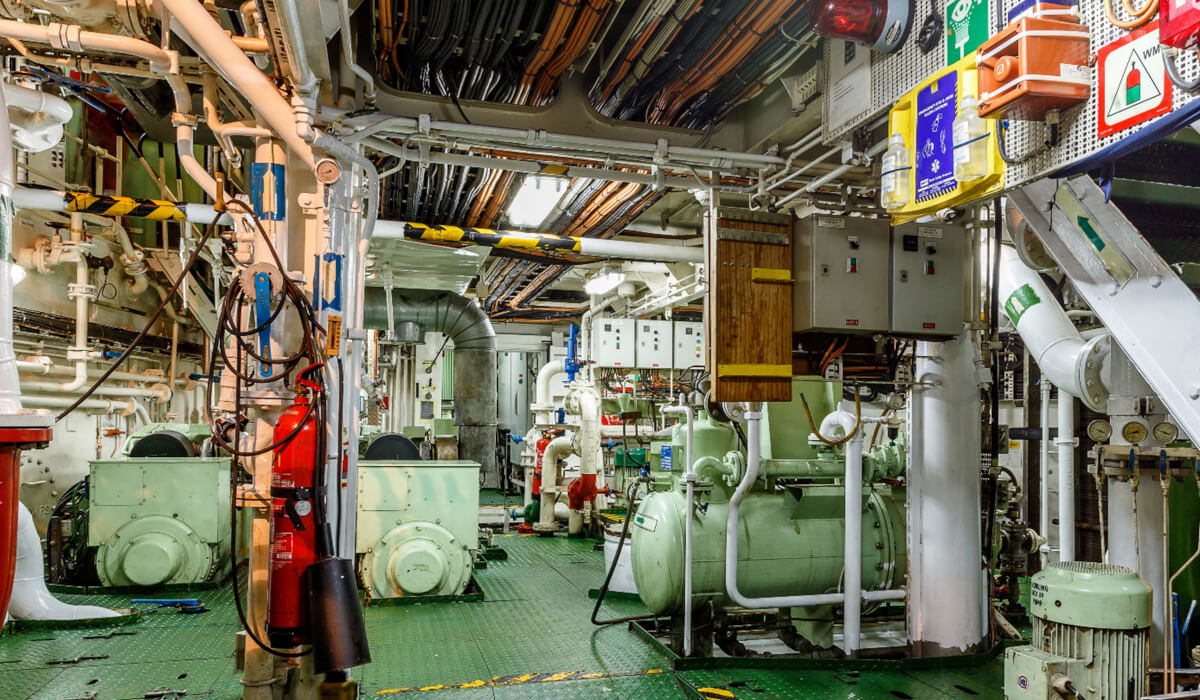

Układy rozruchowe i automatyka maszynowni

Wątek rozruchu powietrzem (ok. 30 bar) dotyczy przede wszystkim dużych silników okrętowych. Dodatkowo, sprężone powietrze zasila wiele funkcji pomocniczych: przedmuchy, sterowanie, sygnalizacje pneumatyczne, elementy wykonawcze w automatyce.

Narzędzia i procesy stoczniowe: tu pneumatyka robi „robotę” codziennie

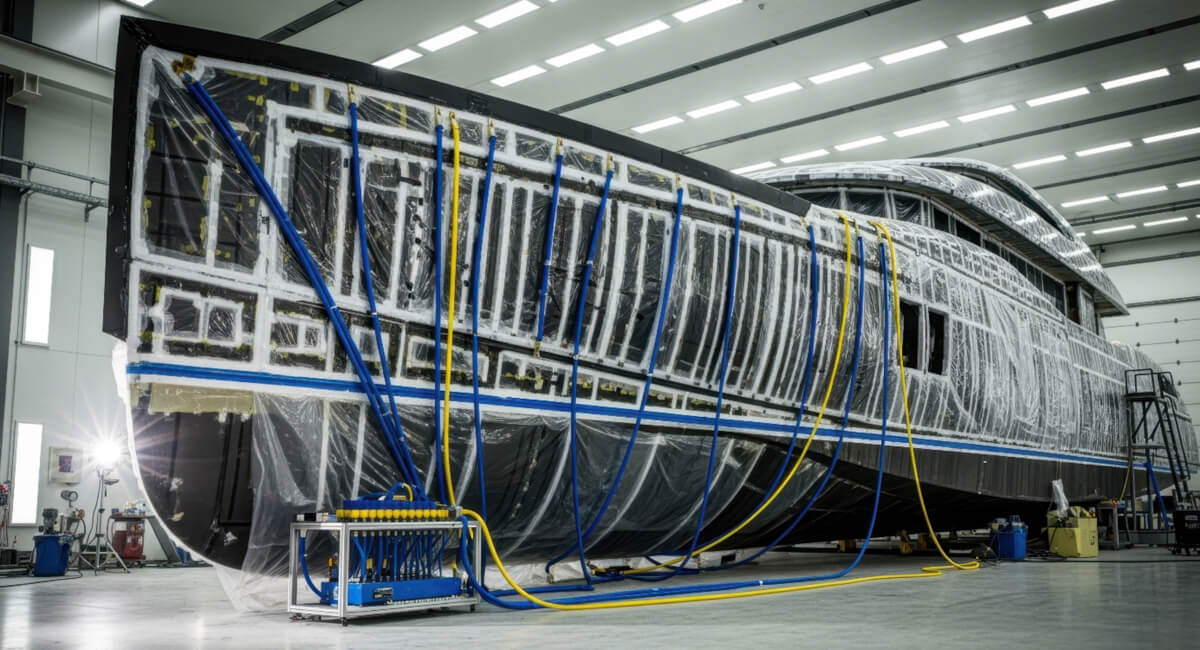

W stoczniach i szkutniach sprężone powietrze jest podstawowym medium produkcyjnym:

• narzędzia pneumatyczne (szlifierki, wiertarki, nitownice, klucze udarowe),

• przygotowanie powierzchni (przedmuchy, osuszanie, piaskowanie – zależnie od technologii),

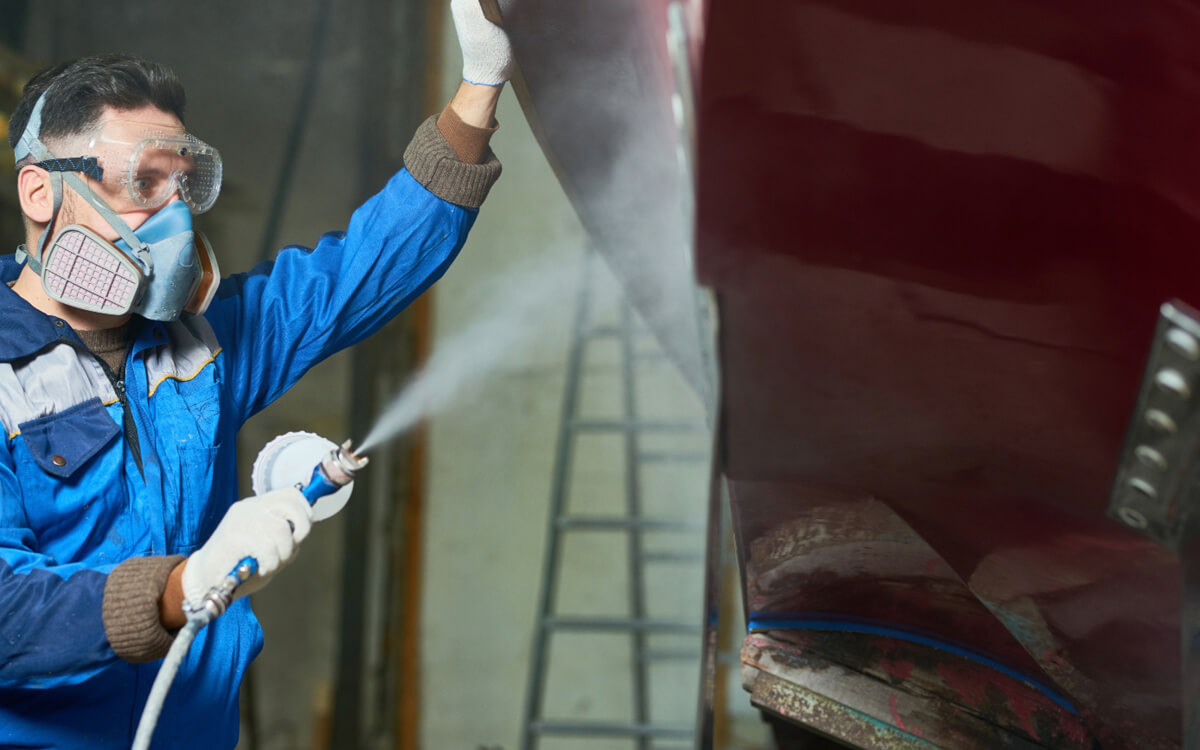

• aplikacje lakiernicze i antykorozyjne (zasilanie pistoletów, pomp, mieszalników),

• automatyzacja stanowisk (siłowniki docisków, manipulatory, prowadnice, chwytaki).

W tym segmencie „produkty pneumatyczne” to nie tylko siłowniki i zawory – to także cała infrastruktura: przygotowanie powietrza, filtracja, redukcja, odwadnianie, sieci dystrybucji, armatura i szybkozłącza.

Jakie produkty pneumatyczne są najczęściej potrzebne w stoczni i na jednostce – lista praktyczna

Poniżej zestawienie grup komponentów, które w praktyce stoczniowej pojawiają się najczęściej (i które warto dobierać „morsko-odpornie”):

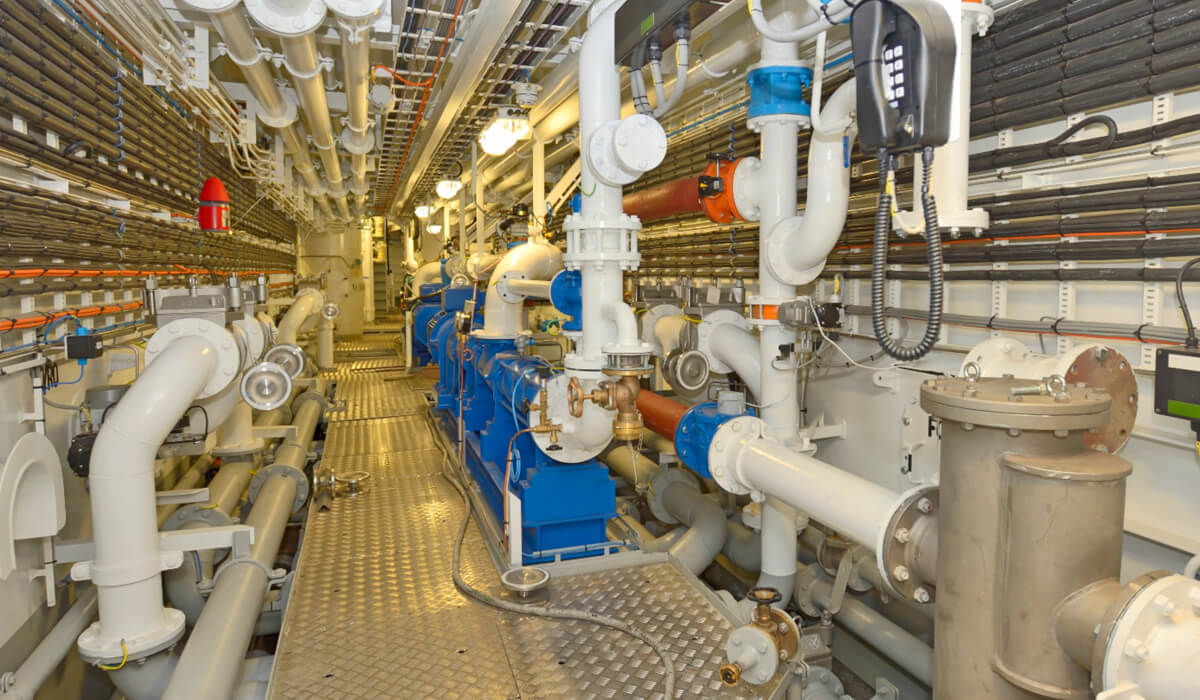

Przygotowanie powietrza (FR / FRL / odcinanie)

• filtry ciśnieniowe (w tym dokładniejsze stopnie dla obiegów sterowniczych),

• reduktory ciśnienia,

• smarownice (tam, gdzie producent wykonawczych tego wymaga – coraz częściej układy są projektowane jako „bezsmarowe”),

• zawory odcinające i moduły serwisowe.

W ofercie Pneumat System znajdziesz m.in. zespoły przygotowania powietrza FR+L oraz FRL, a także zespoły z zaworem odcinającym – typowe elementy do budowy lokalnych punktów zasilania maszyn, stanowisk i wysp zaworowych.

Zawory i elektrozawory rozdzielające

Do sterowania siłownikami i napędami: ręczne, pneumatyczne, elektryczne, w konfiguracjach 3/2, 5/2, 5/3, monostabilne/bistabilne. W praktyce morskiej ważne są:

• odporność na zabrudzenia (a więc… jakość powietrza),

• szczelność i powtarzalność,

• łatwość serwisu i dostępność części.

Pneumat System oferuje zawory i elektrozawory rozdzielające różnych producentów i wariantów sterowania (w tym popularne konfiguracje 3/2, 5/2, 5/3).

Siłowniki pneumatyczne i napędy specjalne

W morskim środowisku często potrzebujesz:

• tłoczysk nierdzewnych (AISI 304/316) lub podwyższonych odporności,

• uszczelnień odpornych na media/temperatury,

• zgarniaczy i ochrony tłoczyska,

• wersji do pracy w atmosferze korozyjnej i przy intensywnych cyklach.

Pneumat System deklaruje produkcję znormalizowanych siłowników (różne serie ISO i wykonania) oraz realizacje niestandardowe pod ciężkie warunki pracy, w tym atmosfery korozyjne.

Złączki, armatura, szybkozłącza, przewody i węże

To elementy, które „robią” niezawodność instalacji w terenie:

• złączki wtykowe i złącza skręcane,

• armatura gwintowana,

• szybkozłącza (również w wykonaniach nierdzewnych),

• przewody pneumatyczne i węże przemysłowe.

W realiach stoczni kluczowe są: odporność na sól i chemikalia, wytrzymałość mechaniczna, promień gięcia, oraz konsekwentna standaryzacja średnic i gwintów (żeby serwis był szybki).

Kryteria doboru pneumatyki do zastosowań morskich (checklista inżynierska)

Jeśli chcesz dobrać komponenty „żeby działały na morzu”, warto przejść po tych punktach:

1. Środowisko korozyjne

   • stal nierdzewna (304/316) w newralgicznych elementach,

   • powłoki ochronne (anodowanie, niklowanie, malowanie proszkowe),

   • dobór elastomerów (NBR/Viton/PU) do temperatur i kontaktu z olejem/wodą.

2. Jakość powietrza i reżim filtracji

   • obiegi sterownicze / instrumentacyjne traktuj ostrzej niż narzędziowe,

   • odwadnianie, separacja oleju, filtracja stopniowana,

   • celuj w parametry jakości opisane wg ISO 8573-1 (cząstki, woda, olej).

3. Zapas i stabilność ciśnienia

   • szczególnie w układach rozruchowych: zarządzanie rezerwą i zabezpieczeniami jest tematem bezpieczeństwa (SOLAS / klasa).

4. Fail-safe i scenariusze awaryjne

   • co ma się stać po zaniku zasilania? (zamknąć / otworzyć / zatrzymać),

   • czy potrzebujesz siłownika ze sprężyną, blokad, zaworów bezpieczeństwa?

5. Serwisowalność

   • modułowość FRL, szybki dostęp do filtrów i spustów kondensatu,

   • unifikacja złącz i rozmiarów,

   • zaplanowane przeglądy + zestawy naprawcze.

Gdzie w tym wszystkim jest Pneumat System – jak to spiąć projektowo i zakupowo

Z perspektywy stoczni / szkutni najcenniejsze jest to, gdy dostawca nie kończy roli na „sprzedaży części”, tylko potrafi spiąć temat całościowo: od doboru po serwis.

Z informacji udostępnianych przez Pneumat System wynika, że firma oferuje m.in.:

• projektowanie i wykonawstwo instalacji pneumatycznych,

• produkcję siłowników (w tym specjalnych),

• nadzór konserwatorski systemów pneumatyki,

• audyty efektywności energetycznej sprężonego powietrza,

• wzorcowanie przyrządów pomiarowych oraz regenerację siłowników.

To bardzo dobrze pasuje do realiów branży morskiej, gdzie:

• instalacje są rozległe i kosztowne energetycznie (wycieki i złe nastawy „zjadają” budżet),

• serwis i dostępność części są krytyczne,

• często potrzebujesz wykonań niestandardowych (inne skoki, mocowania, materiały, zabezpieczenia tłoczyska, praca w korozji).

Przykładowe „pakiety” pneumatyczne dla stoczni i dla jednostki – jak myśleć o kompletacji

Pakiet A: Stocznia/szkutnia – stanowisko produkcyjne (narzędzia + automatyka)

• punkt przygotowania powietrza FR/FRL (filtr + redukcja + ewentualnie smarowanie),

• szybkozłącza i złącza do węży,

• rozdzielacze / elektrozawory do siłowników stanowiska,

• siłowniki ISO do docisków, pozycjonowania, blokad,

• armatura i węże odporne mechanicznie.

Pakiet B: Jednostka – automatyka zaworowa (control air)

• wydzielony obieg „czystego” powietrza sterowniczego,

• filtracja i redukcja w pobliżu odbiorników,

• elektrozawory 3/2 lub 5/2 + okablowanie / cewki w odpowiedniej klasie środowiskowej,

• siłowniki z odpowiednim materiałem tłoczyska / uszczelnień,

• przewody i złączki w standardzie ułatwiającym szybki serwis.

Pakiet C: Jednostka – systemy wysokociśnieniowe (rozruch)

• komponenty o odpowiednich dopuszczeniach i parametrach ciśnieniowych,

• kontrola kondensatu, właściwe odwadnianie i procedury eksploatacyjne,

• zabezpieczenia i logika zgodna z wymaganiami bezpieczeństwa (w tym ograniczanie prób automatycznego startu).

Najczęstsze błędy w pneumatyce morskiej (i jak ich uniknąć)

1. Brak rozdziału jakości powietrza: to samo powietrze do narzędzi i do instrumentów → kłopoty z automatyką.

2. Niedoszacowanie kondensatu: brak sensownego odwadniania i spustów → korozja, zacięcia, awarie zimą.

3. Złe materiały w strefie mgły solnej: „zwykła” stal w newralgicznych elementach → szybka degradacja.

4. Chaos w złączkach i gwintach: każdy montuje „po swojemu” → serwis w terenie trwa wieczność.

5. Brak audytu wycieków i nastaw: sprężone powietrze jest drogie energetycznie, a wycieki to codzienność – audyty i utrzymanie robią realną różnicę.
