Diagram h-s Molliera w branży pneumatycznej
Wykres Molliera h–s to jedno z najważniejszych narzędzi inżynierskich wykorzystywanych do analizy przemian termodynamicznych gazów i par. Jego nazwa pochodzi od niemieckiego inżyniera Richarda Molliera, który opracował sposób graficznego przedstawiania zależności między podstawowymi parametrami stanu czynnika roboczego. W najczęściej spotykanej postaci wykres h–s przedstawia zależność między entalpią właściwą h a entropią właściwą s.
W praktyce technicznej oznacza to, że na jednym diagramie można prześledzić, jak zmienia się energia gazu podczas sprężania, rozprężania, chłodzenia, ogrzewania czy dławienia. W przypadku sprężonego powietrza wykres Molliera pozwala lepiej zrozumieć, dlaczego sprężarka się nagrzewa, skąd bierze się kondensat, jaką rolę pełni chłodnica końcowa, dlaczego osuszacz obniża punkt rosy i w jaki sposób straty ciśnienia wpływają na efektywność całego układu pneumatycznego.
W układzie h–s oś pionowa przedstawia najczęściej entalpię właściwą, czyli ilość energii przypadającą na jednostkę masy gazu. Oś pozioma przedstawia entropię właściwą, będącą miarą nieodwracalności procesu i rozproszenia energii. Dla inżyniera utrzymania ruchu, projektanta instalacji pneumatycznej czy technologa produkcji wykres ten nie jest wyłącznie akademickim diagramem. To narzędzie pozwalające ocenić, czy energia dostarczona do sprężonego powietrza jest wykorzystywana efektywnie, czy też tracona w postaci ciepła, spadków ciśnienia i niekontrolowanych przemian.
Dlaczego wykres h–s ma znaczenie w pneumatyce?
Pneumatyka przemysłowa opiera się na wykorzystaniu powietrza jako nośnika energii. Powietrze jest dostępne, bezpieczne, łatwe w magazynowaniu i stosunkowo proste w dystrybucji. Jednocześnie nie jest medium „darmowym”. Sprężenie powietrza wymaga dużych nakładów energii elektrycznej, a jakość i parametry sprężonego powietrza mają bezpośredni wpływ na pracę siłowników, zaworów, wysp zaworowych, narzędzi pneumatycznych, systemów transportu pneumatycznego, układów dozowania, przedmuchu czy automatyki procesowej.
Na wykresie Molliera można przeanalizować najważniejszy fakt dotyczący sprężonego powietrza: podczas sprężania rośnie nie tylko ciśnienie, ale również temperatura i entalpia gazu. Oznacza to, że energia dostarczona przez silnik sprężarki nie zostaje w całości „zamieniona” na użyteczną energię ciśnienia. Znaczna jej część pojawia się jako ciepło, które następnie trzeba odprowadzić przez chłodnicę, zbiornik ciśnieniowy, instalację rurową lub urządzenia uzdatniania.
W pneumatyce przemysłowej interpretacja wykresu h–s pomaga odpowiedzieć na pytania praktyczne:
Jak bardzo nagrzeje się powietrze po sprężeniu?
Jaka część energii zostanie utracona jako ciepło?
Czy proces sprężania jest zbliżony do izentropowego, politropowego czy izotermicznego?
Dlaczego po schłodzeniu sprężonego powietrza pojawia się woda?
Jak spadek ciśnienia na filtrach, osuszaczach i przewodach wpływa na sprawność układu?
Jak dobrać uzdatnianie powietrza, aby uniknąć korozji, zamarzania, awarii zaworów i siłowników?
To właśnie dlatego wykres Molliera, choć kojarzony często z turbinami, sprężarkami, chłodnictwem i energetyką, ma bardzo konkretne znaczenie również w pneumatyce.
Entalpia, entropia i energia sprężonego powietrza
Entalpia właściwa h opisuje całkowitą energię termodynamiczną gazu związaną z jego energią wewnętrzną oraz pracą przepływu. W uproszczeniu można ją traktować jako energetyczną „zawartość” jednostki masy powietrza. Dla gazu doskonałego entalpia zależy głównie od temperatury. Im wyższa temperatura sprężonego powietrza, tym większa jego entalpia.
Entropia właściwa s informuje o stopniu nieuporządkowania i nieodwracalności procesu. W idealnym, odwracalnym sprężaniu adiabatycznym entropia pozostaje stała. Taki proces na wykresie h–s przebiegałby pionowo w górę, ponieważ rośnie entalpia, ale entropia pozostaje bez zmian. W rzeczywistej sprężarce proces nie jest idealny. Występują tarcie, opory przepływu, wymiana ciepła, nieszczelności, straty mechaniczne i nieodwracalności. W efekcie entropia rośnie, a krzywa sprężania przesuwa się w prawo.
Właśnie to przesunięcie na wykresie h–s jest graficznym obrazem strat. Im większy wzrost entropii przy danym wzroście ciśnienia, tym mniej efektywny proces sprężania. W praktyce oznacza to większe zużycie energii elektrycznej, wyższą temperaturę końcową, większe obciążenie układu chłodzenia i większe koszty eksploatacyjne.
Jak wygląda sprężanie powietrza na wykresie Molliera?
W układzie sprężonego powietrza proces zaczyna się od zasysania powietrza atmosferycznego. Powietrze ma określone ciśnienie, temperaturę, wilgotność i entalpię. Następnie trafia do sprężarki, gdzie jego ciśnienie rośnie najczęściej do wartości roboczej rzędu 6–10 bar, choć w instalacjach specjalnych może być znacznie wyższe.

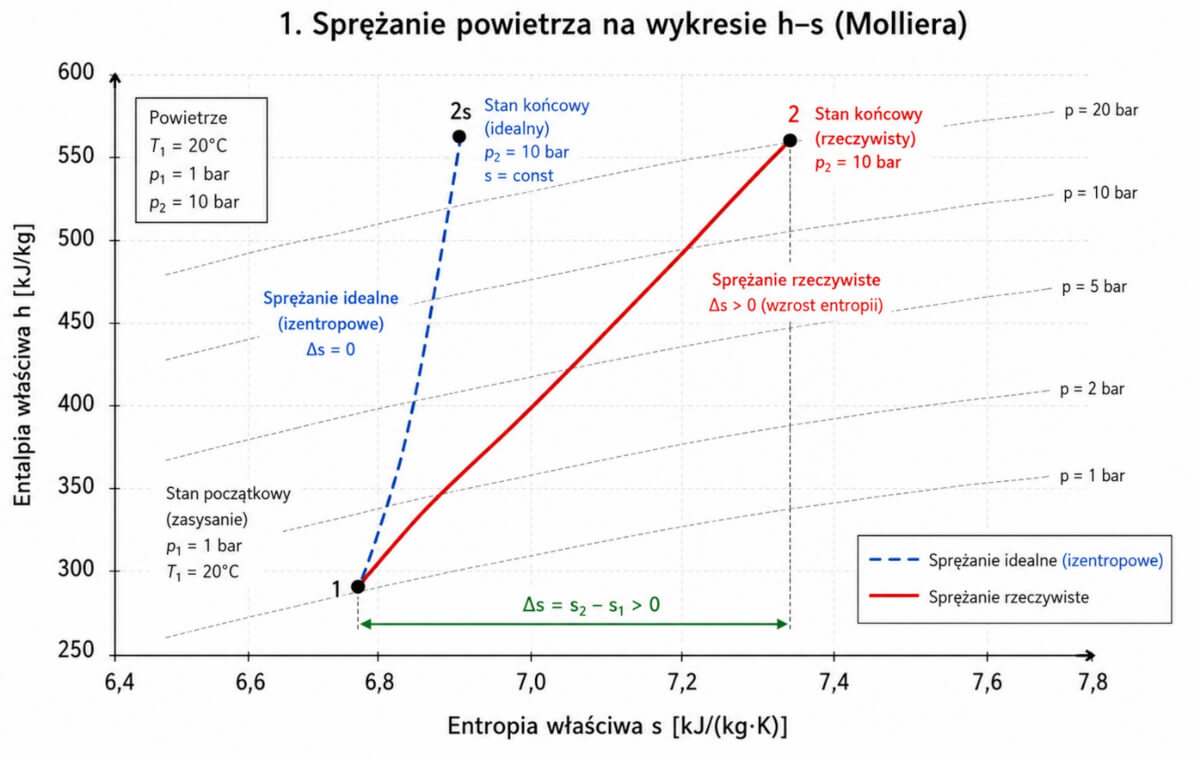

Na wykresie h–s idealne sprężanie adiabatyczne przebiegałoby prawie pionowo. Oznaczałoby to, że sprężarka podnosi ciśnienie bez wymiany ciepła z otoczeniem i bez strat wewnętrznych. W praktyce sprężanie rzeczywiste jest bardziej „pochylone” w prawo, ponieważ rośnie entropia. Dla użytkownika instalacji pneumatycznej oznacza to, że rzeczywista praca sprężarki jest większa niż praca teoretyczna.
Różnica między idealną a rzeczywistą ścieżką sprężania jest niezwykle ważna. Pokazuje, ile energii tracimy przez nieodwracalności. Właśnie dlatego w audytach efektywności energetycznej instalacji sprężonego powietrza analizuje się nie tylko moc sprężarek, ale również temperatury, ciśnienia, spadki ciśnienia, przecieki, sposób sterowania, jakość uzdatniania i profil poboru powietrza.
Pneumat System wskazuje w swojej ofercie m.in. projektowanie i wykonawstwo instalacji pneumatycznych, audyty efektywności energetycznej, wzorcowanie przyrządów pomiarowych, regenerację siłowników oraz nadzór konserwatorski systemów pneumatyki. To istotne, ponieważ poprawna interpretacja przemian termodynamicznych ma sens dopiero wtedy, gdy jest połączona z praktyczną diagnostyką instalacji.
Sprężanie izotermiczne, adiabatyczne i politropowe

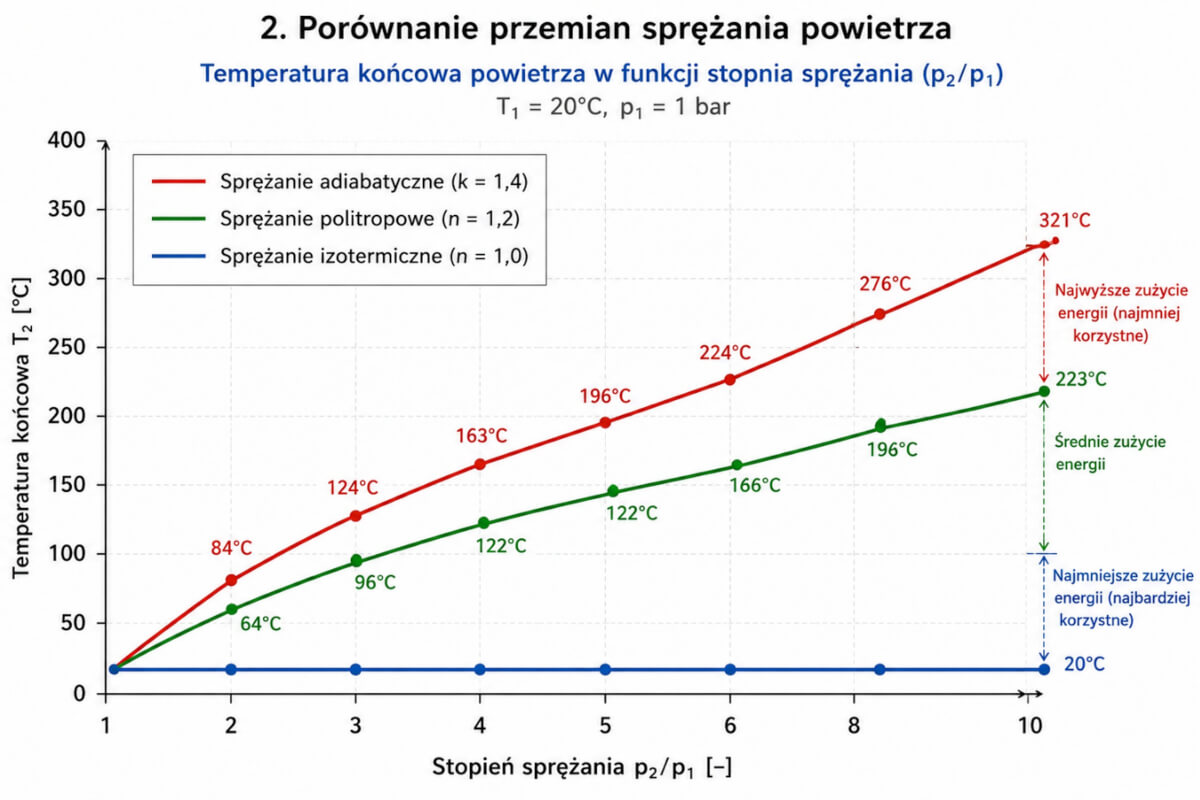

W analizie sprężania powietrza stosuje się kilka modeli przemian. Każdy z nich można odnieść do wykresu Molliera.
Sprężanie izotermiczne zachodzi przy stałej temperaturze. Jest energetycznie korzystne, ponieważ ciepło powstające podczas sprężania jest na bieżąco odbierane. W idealnym przypadku wymaga najmniejszej pracy. W praktyce pełne sprężanie izotermiczne jest trudne do osiągnięcia, ale można się do niego zbliżać przez chłodzenie międzystopniowe, odpowiednie smarowanie, wymienniki ciepła i wielostopniową konstrukcję sprężarki.
Sprężanie adiabatyczne zachodzi bez wymiany ciepła z otoczeniem. Temperatura powietrza szybko rośnie, a entalpia zwiększa się wraz z dostarczoną pracą. Idealna przemiana adiabatyczna odwracalna jest przemianą izentropową, czyli bez wzrostu entropii. W rzeczywistej sprężarce wzrost entropii zawsze występuje.
Sprężanie politropowe jest modelem najbardziej zbliżonym do rzeczywistej pracy sprężarki. Uwzględnia zarówno zmianę temperatury, jak i częściową wymianę ciepła. W praktyce przemysłowej to właśnie ono najlepiej opisuje zachowanie powietrza w sprężarkach śrubowych, tłokowych czy łopatkowych.
Na wykresie h–s każda z tych przemian ma inną ścieżkę. Im bardziej proces zbliża się do izotermicznego, tym mniejszy przyrost entalpii dla uzyskania danego ciśnienia. Im bardziej jest nieodwracalny, tym większy wzrost entropii i większe straty.
Chłodzenie sprężonego powietrza i spadek entalpii

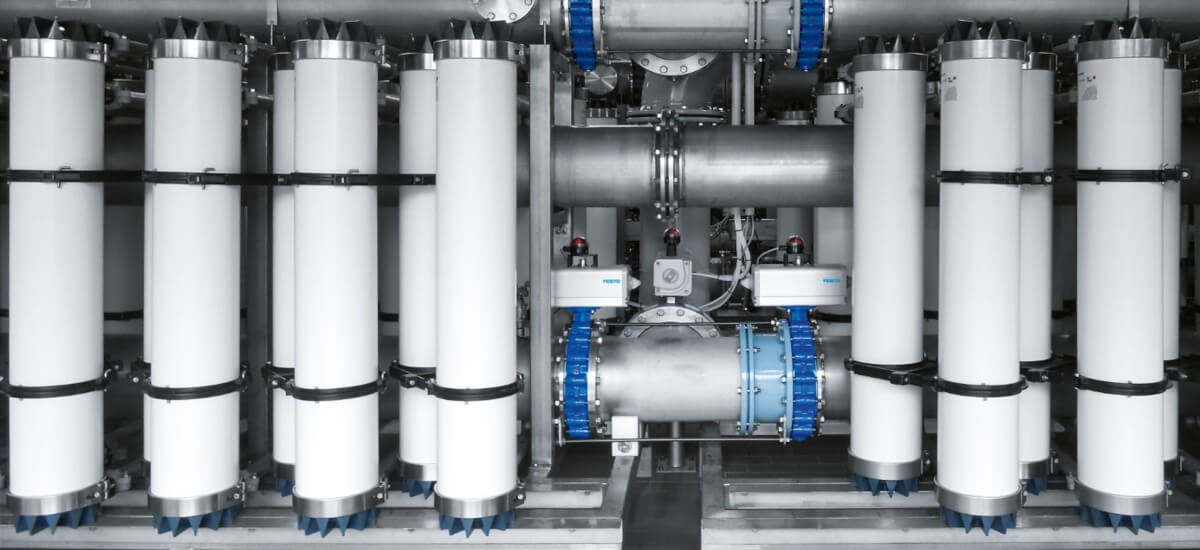

Po opuszczeniu sprężarki powietrze jest gorące. W praktyce nie może ono od razu trafić bezpośrednio do większości odbiorników pneumatycznych, ponieważ wysoka temperatura pogarsza warunki pracy instalacji, zwiększa ryzyko kondensacji w niekontrolowanych miejscach i obciąża elementy uszczelniające. Dlatego za sprężarką stosuje się chłodnice końcowe, zbiorniki buforowe, separatory kondensatu, filtry i osuszacze.
Na wykresie h–s chłodzenie sprężonego powietrza przy zbliżonym ciśnieniu oznacza spadek entalpii. Gaz oddaje ciepło do otoczenia lub czynnika chłodzącego. Jeśli powietrze zawiera parę wodną, obniżenie temperatury może doprowadzić do osiągnięcia punktu rosy. Wtedy część pary wodnej przechodzi w kondensat.
To zjawisko ma ogromne znaczenie eksploatacyjne. Woda w instalacji sprężonego powietrza powoduje korozję przewodów, uszkodzenia zaworów, wypłukiwanie smarów, zamarzanie w niskich temperaturach, zakłócenia pracy siłowników i pogorszenie jakości procesu produkcyjnego. Dlatego samo wytworzenie ciśnienia nie wystarcza. Powietrze musi być również właściwie uzdatnione.
Pneumat System w kategorii uzdatniania sprężonego powietrza wymienia m.in. filtrację, osuszacze, odprowadzanie i obróbkę kondensatu, podgrzewanie sprężonego powietrza oraz generatory azotu. Firma zwraca też uwagę, że filtracja przemysłowa i osuszanie mogą powodować spadki ciśnienia, dlatego urządzenia powinny być odpowiednio dobrane.
Punkt rosy a wykres Molliera

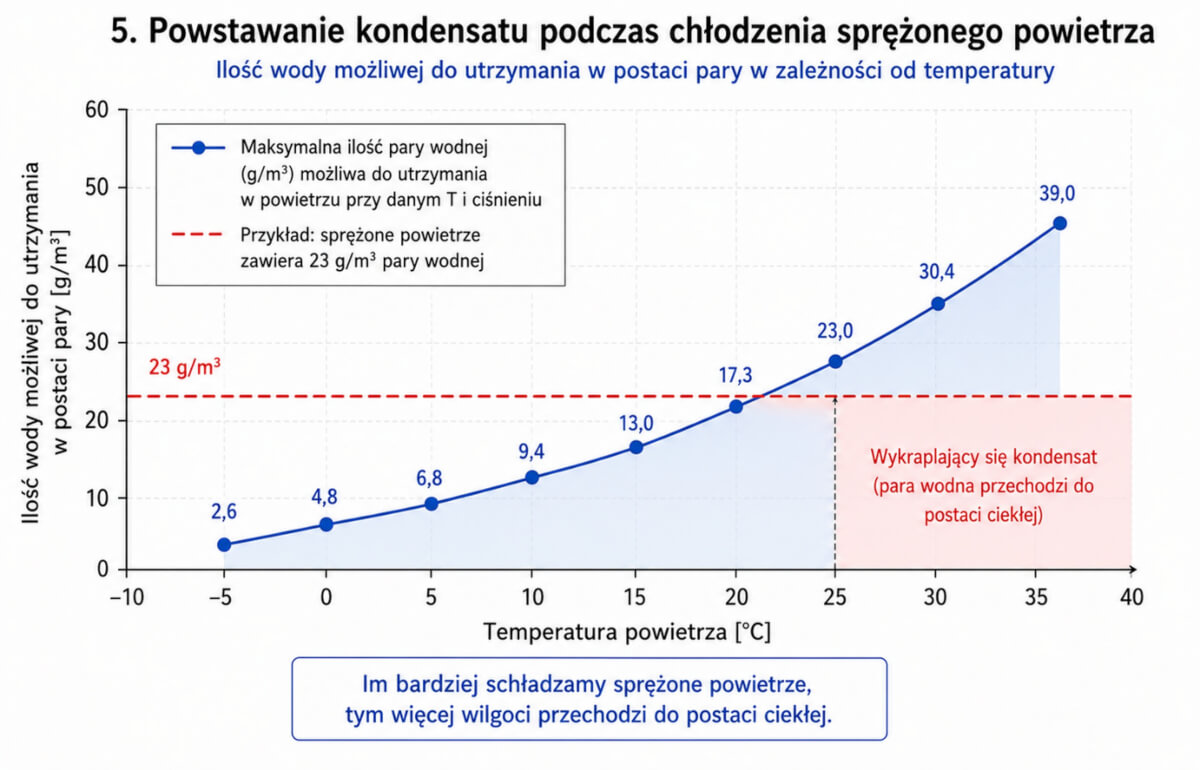

Punkt rosy to temperatura, przy której para wodna zawarta w powietrzu zaczyna się skraplać. W instalacji sprężonego powietrza punkt rosy jest jednym z kluczowych parametrów jakości medium. Im niższy punkt rosy pod ciśnieniem, tym mniejsze ryzyko kondensacji w instalacji.
Na wykresie h–s dla powietrza wilgotnego można analizować przemiany związane z chłodzeniem, osuszaniem i zmianą zawartości wilgoci. Choć klasyczny wykres Molliera dla gazów technicznych nie zawsze jest tym samym, co wykres i–x dla powietrza wilgotnego stosowany w klimatyzacji, idea pozostaje podobna: diagram pozwala zobaczyć związek między energią, temperaturą, wilgotnością i stanem czynnika.
W praktyce pneumatycznej ważne jest, że podczas sprężania rośnie ciśnienie cząstkowe pary wodnej. Powietrze o tej samej zawartości wilgoci po sprężeniu może znacznie łatwiej osiągnąć stan nasycenia po ochłodzeniu. Dlatego kondensat pojawia się najczęściej za sprężarką, w chłodnicy, zbiorniku, filtrach i odcinkach instalacji, gdzie temperatura spada.
Z tego powodu w instalacjach stosuje się osuszacze chłodnicze, adsorpcyjne lub membranowe. Osuszacz chłodniczy obniża temperaturę sprężonego powietrza, wykrapla wilgoć i następnie odprowadza kondensat. Osuszacz adsorpcyjny pozwala uzyskać znacznie niższy punkt rosy, co jest szczególnie ważne w instalacjach zewnętrznych, w przemyśle spożywczym, farmaceutycznym, elektronicznym, lakierniczym i w aplikacjach wymagających bardzo suchego powietrza.

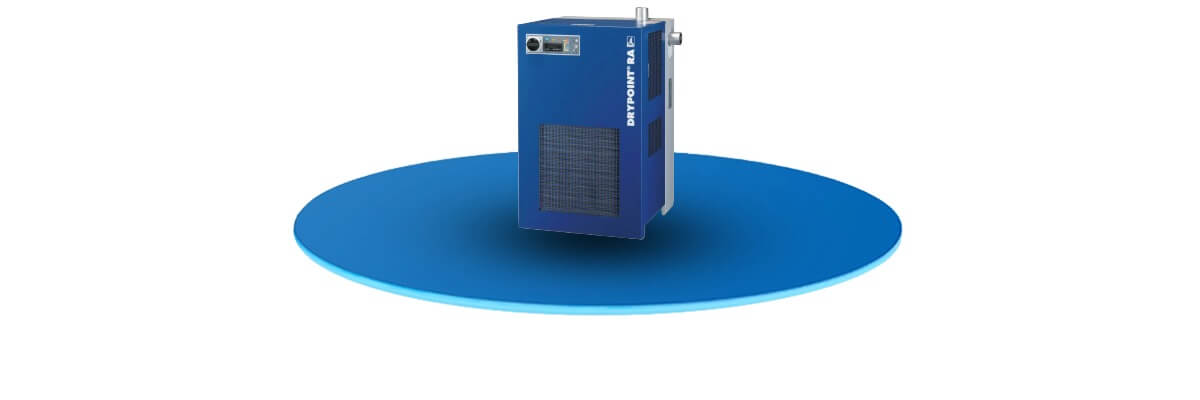

W ofercie Pneumat System znajdują się osuszacze przemysłowe, w tym rozwiązania DRYPOINT® AC, opisywane jako system filtracyjny ze zintegrowanymi filtrami CLEARPOINT® i automatycznymi zrzutami kondensatu BEKOMAT®, przeznaczony do aplikacji wymagających stabilnego poziomu suchości powietrza.
Dławienie i spadki ciśnienia na wykresie h–s

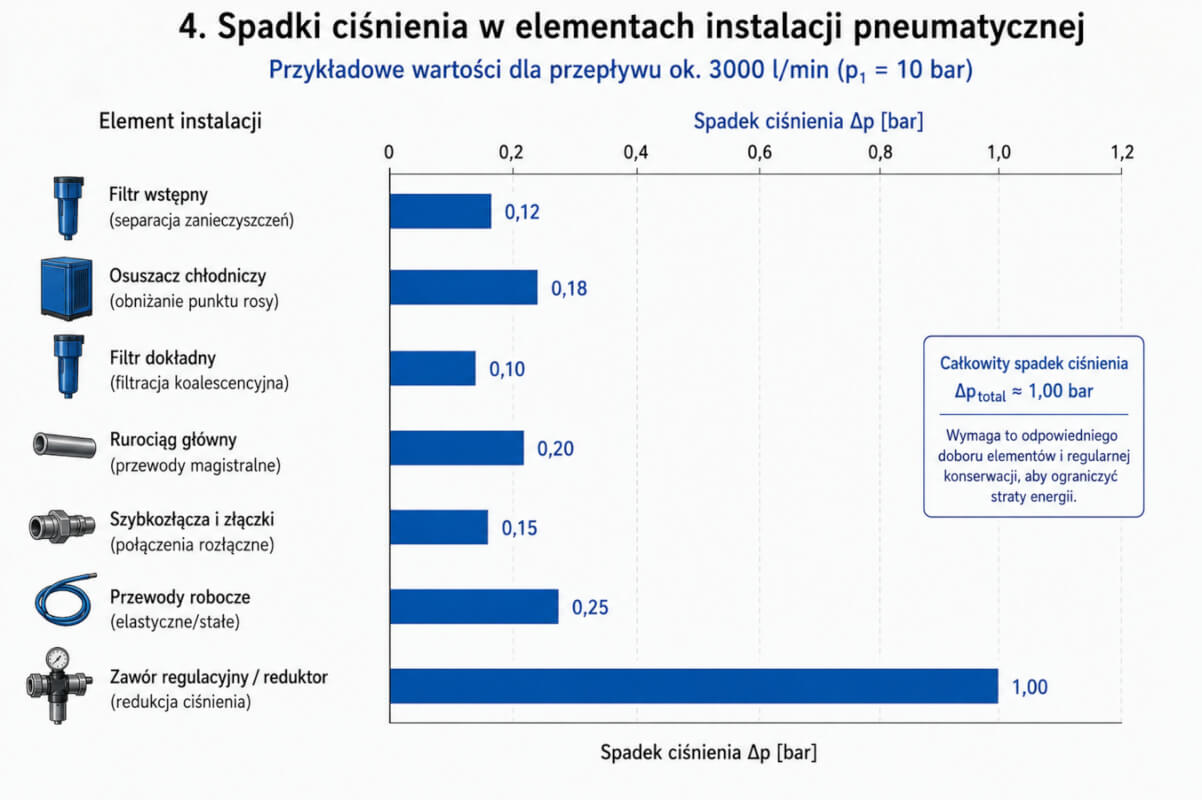

Jedną z najczęstszych przemian w instalacjach pneumatycznych jest dławienie. Występuje ono w zaworach regulacyjnych, reduktorach, przewężeniach, szybkozłączach, filtrach, osuszaczach, zbyt małych przewodach, kolanach, zaworach odcinających i elementach dławiąco-zwrotnych. Dławienie jest procesem nieodwracalnym. Dla gazów rzeczywistych często analizuje się je jako przemianę o zbliżonej entalpii stałej, ale ze wzrostem entropii.
Na wykresie h–s oznacza to przesunięcie w prawo przy niewielkiej zmianie entalpii. Dla użytkownika instalacji oznacza to stratę jakości energii. Ciśnienie spada, zdolność powietrza do wykonania pracy maleje, a sprężarka musi wcześniej wytworzyć wyższe ciśnienie, aby odbiornik na końcu instalacji otrzymał wymagane parametry.
To jeden z najważniejszych praktycznych wniosków z interpretacji wykresu Molliera: spadek ciśnienia nie jest tylko lokalnym problemem elementu instalacji. Jest stratą energetyczną całego systemu. Jeżeli filtry ciśnieniowe są zabrudzone, przewody zbyt małe, szybkozłącza niedobrane, a osuszacz przewymiarowany lub niedowymiarowany, sprężarka pracuje drożej. Nawet niewielkie podniesienie ciśnienia roboczego w sprężarkowni może oznaczać wyraźnie większe zużycie energii elektrycznej.
Pneumat System podkreśla, że uzdatnianie powietrza wpływa na ciśnienie, a wysokiej jakości urządzenia powinny ograniczać spadki ciśnienia. W materiałach firmy wskazano przykładowo, że dobrzy producenci osuszaczy oferują urządzenia o spadku ciśnienia rzędu 0,08–0,15 bar.
Wykres h–s a dobór sprężarki

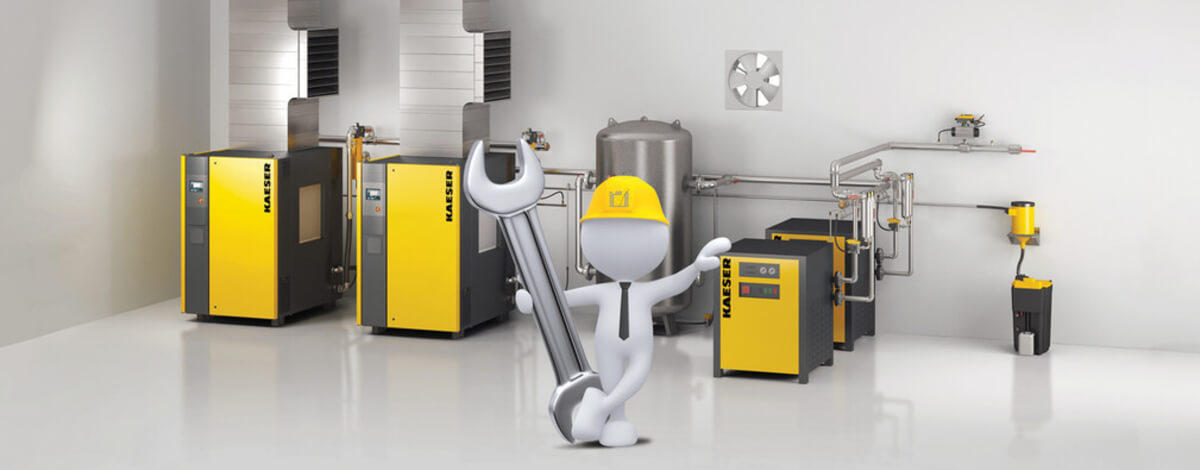

Dobór sprężarki powinien uwzględniać nie tylko wymagane ciśnienie i wydajność, ale również charakter pracy instalacji, temperaturę otoczenia, profil poboru powietrza, jakość chłodzenia, możliwość odzysku ciepła i wymagania dotyczące jakości medium. Wykres Molliera pomaga zrozumieć, że sprężarka nie jest wyłącznie „pompą ciśnienia”, lecz maszyną energetyczną realizującą konkretną przemianę termodynamiczną.
W praktyce oznacza to, że dwie sprężarki o podobnym ciśnieniu nominalnym i wydajności mogą różnić się sprawnością, temperaturą końcową, charakterystyką pracy częściowej i stratami. W sprężarkach wielostopniowych z chłodzeniem międzystopniowym ścieżka przemiany na wykresie h–s jest korzystniejsza niż przy jednostopniowym, silnie nagrzewającym sprężaniu. Dzięki chłodzeniu między stopniami można zmniejszyć pracę sprężania i ograniczyć temperaturę końcową.
Z punktu widzenia zakładu przemysłowego istotne jest również to, że przewymiarowana sprężarka pracująca w niekorzystnym cyklu załączania i odciążania może mieć wyższą energochłonność niż właściwie dobrana jednostka o mniejszej mocy. Wykres h–s nie zastąpi pomiarów, ale pomaga wyjaśnić, dlaczego sterowanie, magazynowanie powietrza i stabilizacja ciśnienia mają tak duże znaczenie.
Wykres h–s a jakość sprężonego powietrza
Jakość sprężonego powietrza jest definiowana przede wszystkim przez zawartość cząstek stałych, wody i oleju. W praktyce przemysłowej odnosi się ją często do klas czystości wg ISO 8573-1. Pneumat System wskazuje ISO 8573-1 jako jedną z głównych norm dotyczących jakości sprężonego powietrza, obok ISO 12500 dotyczącej metod testowania wydajności filtrów.
Z punktu widzenia wykresu Molliera najważniejszy jest związek między temperaturą, ciśnieniem, entalpią i wilgotnością. Woda obecna w powietrzu nie znika podczas sprężania. Zmieniają się jedynie warunki, w których może pozostać w postaci pary lub przejść w kondensat. Jeżeli układ nie ma odpowiedniego osuszania i separacji, woda będzie wytrącać się w przypadkowych miejscach instalacji.
W zastosowaniach przemysłowych konsekwencje mogą być poważne. W automatyce pneumatycznej wilgoć może powodować zacinanie zaworów, uszkadzanie uszczelnień i niestabilną pracę siłowników. W lakiernictwie prowadzi do wad powłok. W przemyśle spożywczym i farmaceutycznym może naruszać wymagania higieniczne. W transporcie pneumatycznym proszków powoduje zbrylanie materiału. W instalacjach zewnętrznych może zamarzać i blokować przepływ.
Dlatego analiza energetyczna i jakościowa powinny iść razem. Nie wystarczy „dobić” ciśnienia. Trzeba zapewnić, aby powietrze miało właściwą klasę czystości, odpowiedni punkt rosy, niski poziom oleju i stabilne parametry przy odbiornikach.
Interpretacja typowych procesów w instalacji sprężonego powietrza

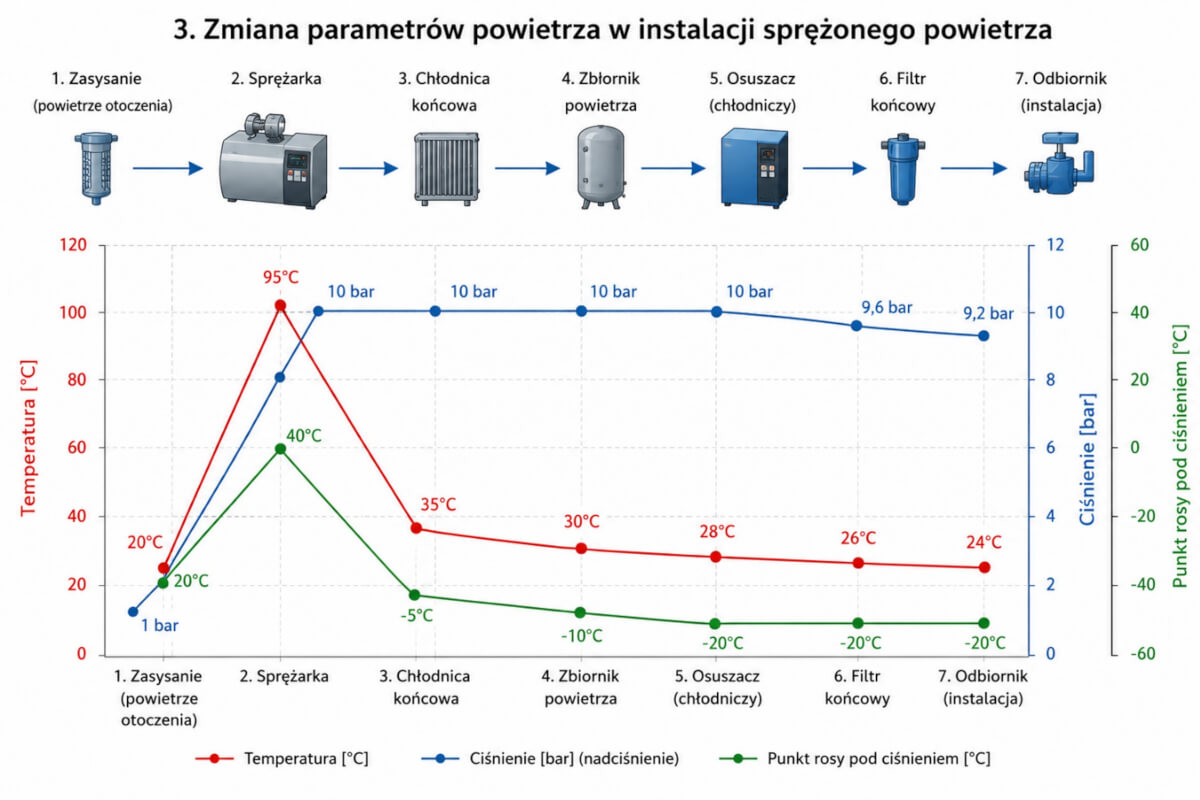

W typowej instalacji pneumatycznej można wyróżnić kilka kolejnych etapów, które da się interpretować na wykresie h–s.
Pierwszy etap to zasysanie powietrza atmosferycznego. Parametry wejściowe zależą od temperatury otoczenia, wilgotności, czystości powietrza i warunków w sprężarkowni. Ciepłe powietrze zasysane przez sprężarkę ma większą objętość właściwą, co pogarsza wydajność masową i zwiększa energochłonność.
Drugi etap to sprężanie. Entalpia rośnie, temperatura wzrasta, a w procesie rzeczywistym rośnie również entropia. Im mniej sprawne sprężanie, tym większy przyrost entropii.
Trzeci etap to chłodzenie końcowe. Entalpia spada, powietrze oddaje ciepło, a część wilgoci może się wykroplić. W tym miejscu szczególnie ważne są separatory kondensatu i sprawne odprowadzanie wody.

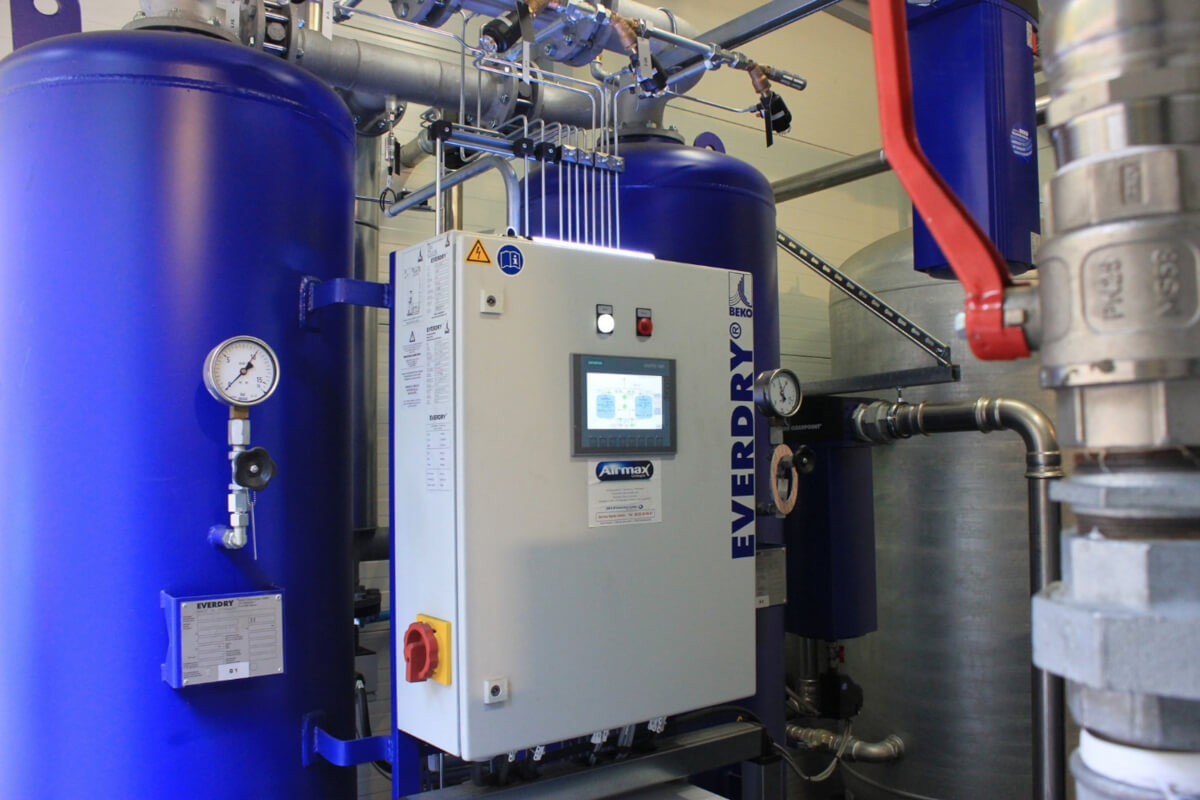

Czwarty etap to magazynowanie w zbiorniku. Zbiornik stabilizuje ciśnienie, umożliwia dalsze schłodzenie powietrza i oddzielenie części kondensatu. Nie jest jednak osuszaczem i nie zastępuje profesjonalnego uzdatniania.
Piąty etap to filtracja i osuszanie. W zależności od technologii zmienia się temperatura, zawartość wilgoci, spadek ciśnienia i jakość powietrza. Wykres h–s pomaga zrozumieć, że uzdatnianie poprawia jakość medium, ale musi być dobrane tak, aby nie generować zbędnych strat.
Szósty etap to dystrybucja. W przewodach, armaturze i punktach poboru pojawiają się spadki ciśnienia. Każdy niepotrzebny opór jest stratą, która wymusza większe ciśnienie w sprężarkowni.
Siódmy etap to praca odbiornika, np. siłownika pneumatycznego, zaworu, chwytaka, narzędzia lub dyszy. Dopiero tutaj energia sprężonego powietrza wykonuje użyteczną pracę. Celem projektanta instalacji jest doprowadzenie do tego miejsca powietrza o właściwym ciśnieniu, przepływie, czystości i suchości przy możliwie małych stratach.
Zastosowanie wykresu Molliera w diagnostyce instalacji
Wykres h–s może być używany nie tylko na etapie projektowania, ale również podczas diagnostyki. Jeżeli znane są temperatury i ciśnienia w wybranych punktach instalacji, można jakościowo ocenić, jak przebiegają przemiany. W połączeniu z pomiarem przepływu, punktu rosy, spadków ciśnienia i poboru mocy sprężarki daje to bardzo wartościowy obraz systemu.
Typowe objawy problemów, które można powiązać z niekorzystnymi przemianami termodynamicznymi, to:
nadmierna temperatura powietrza za sprężarką,
duża ilość kondensatu w instalacji,
częste uszkodzenia zaworów i siłowników,
zbyt duże spadki ciśnienia na filtrach,
niestabilne ciśnienie przy odbiornikach,
wysokie zużycie energii przez sprężarkownię,
konieczność sztucznego podnoszenia ciśnienia roboczego,
zamarzanie elementów pneumatycznych,
korozja rurociągów i zbiorników,
niewystarczająca jakość powietrza w procesie.
W takich przypadkach sama wymiana jednego elementu nie zawsze rozwiązuje problem. Potrzebne jest spojrzenie systemowe: sprężarka, chłodzenie, zbiornik, filtracja, osuszanie, rurociągi, szybkozłącza, punkty poboru i odbiorniki muszą być traktowane jako jeden układ energetyczny.
Pneumat System a praktyczne wykorzystanie wiedzy termodynamicznej
Pneumat System działa w obszarze pneumatyki przemysłowej, automatyki, przygotowania sprężonego powietrza, armatury, przewodów, siłowników, zaworów, narzędzi i usług technicznych. W kontekście wykresu Molliera szczególnie istotne są te elementy oferty, które wpływają na parametry termodynamiczne i jakościowe powietrza.
Do takich rozwiązań należą przede wszystkim osuszacze, filtry, separatory kondensatu, spusty kondensatu, zbiorniki, reduktory ciśnieniowe, przewody, szybkozłącza, manometry, zawory, elementy przygotowania powietrza oraz kompletne instalacje pneumatyczne. Pneumat System oferuje także usługi projektowania i wykonawstwa instalacji pneumatycznych oraz audyty efektywności energetycznej, co ma bezpośredni związek z ograniczaniem strat ciśnienia, poprawą sprawności i racjonalizacją zużycia energii.
W praktyce oznacza to, że firma może wspierać użytkownika nie tylko przez dostawę pojedynczych komponentów, ale również przez dobór układu jako całości. Dla zakładu produkcyjnego jest to szczególnie ważne, ponieważ błędnie dobrany filtr, zbyt mały przewód, niewłaściwy osuszacz lub źle zaprojektowana magistrala mogą generować koszty przez wiele lat.
Przykład praktyczny: sprężarka, osuszacz i siłownik
Wyobraźmy sobie linię produkcyjną, w której kilka siłowników pneumatycznych wykonuje szybkie cykle robocze. Sprężarka dostarcza powietrze o ciśnieniu 8 bar, które po przejściu przez chłodnicę, zbiornik, filtry, osuszacz i sieć przewodów trafia do wyspy zaworowej. Siłowniki wymagają stabilnego ciśnienia 6 bar przy określonym przepływie.
Na wykresie h–s proces wygląda następująco: powietrze zostaje sprężone, więc jego entalpia i temperatura rosną. Następnie jest chłodzone, więc entalpia spada, a wilgoć częściowo się wykrapla. Dalej przechodzi przez urządzenia uzdatniania, gdzie poprawia się jego jakość, ale pojawiają się spadki ciśnienia. W instalacji dystrybucyjnej dochodzi do kolejnych strat. Na końcu powietrze rozpręża się i wykonuje pracę w siłownikach.
Jeżeli filtry są zabrudzone, osuszacz niedobrany, a przewody zbyt małe, przy siłownikach pojawi się spadek ciśnienia. Użytkownik często reaguje wtedy podniesieniem ciśnienia na sprężarce. Z punktu widzenia wykresu h–s oznacza to większy przyrost entalpii podczas sprężania, większą pracę sprężarki i większe straty. Lepszym rozwiązaniem jest usunięcie przyczyn spadków: wymiana wkładów filtracyjnych, korekta średnic przewodów, dobór armatury o większym przepływie, optymalizacja osuszania i ograniczenie przecieków.
Wykres Molliera a oszczędność energii

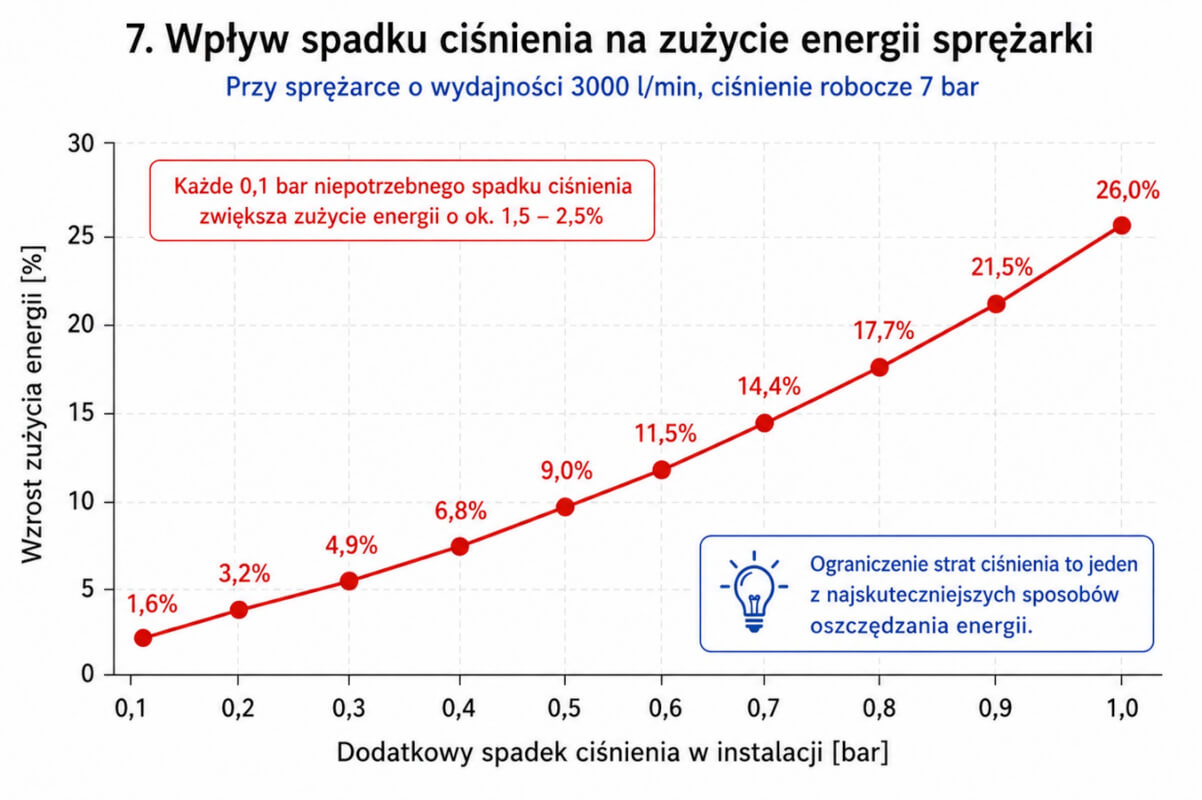

Sprężone powietrze jest jednym z najdroższych nośników energii w zakładzie przemysłowym. Jego wygoda użytkowania bywa myląca, ponieważ na hali produkcyjnej powietrze „po prostu jest” w instalacji. Jednak każda nieszczelność, każdy zbędny spadek ciśnienia i każde niepotrzebnie podwyższone ciśnienie robocze oznacza realne koszty.

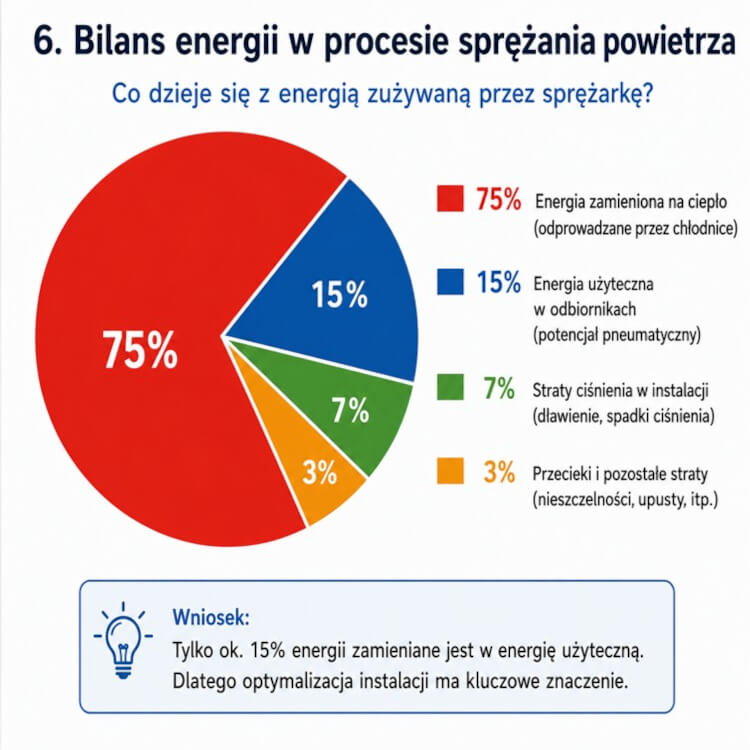

Wykres h–s pozwala zobaczyć, że energia wprowadzona do układu nie znika. Część zamienia się w energię użyteczną, część w ciepło, część zostaje utracona przez dławienie, a część jest marnowana przez przecieki. Dlatego efektywna instalacja sprężonego powietrza powinna być projektowana i eksploatowana według kilku zasad:
sprężać tylko do takiego ciśnienia, jakie jest rzeczywiście potrzebne,
minimalizować spadki ciśnienia w instalacji,
stosować właściwie dobrane filtry i osuszacze,
regularnie wymieniać wkłady filtracyjne,
usuwać przecieki,
dobierać średnice przewodów do przepływu,
unikać zbędnego dławienia,
odzyskiwać ciepło ze sprężarek, jeśli jest to technicznie uzasadnione,
monitorować punkt rosy i jakość powietrza,
prowadzić okresowe audyty efektywności energetycznej.
Takie podejście łączy teorię termodynamiki z praktyką utrzymania ruchu.

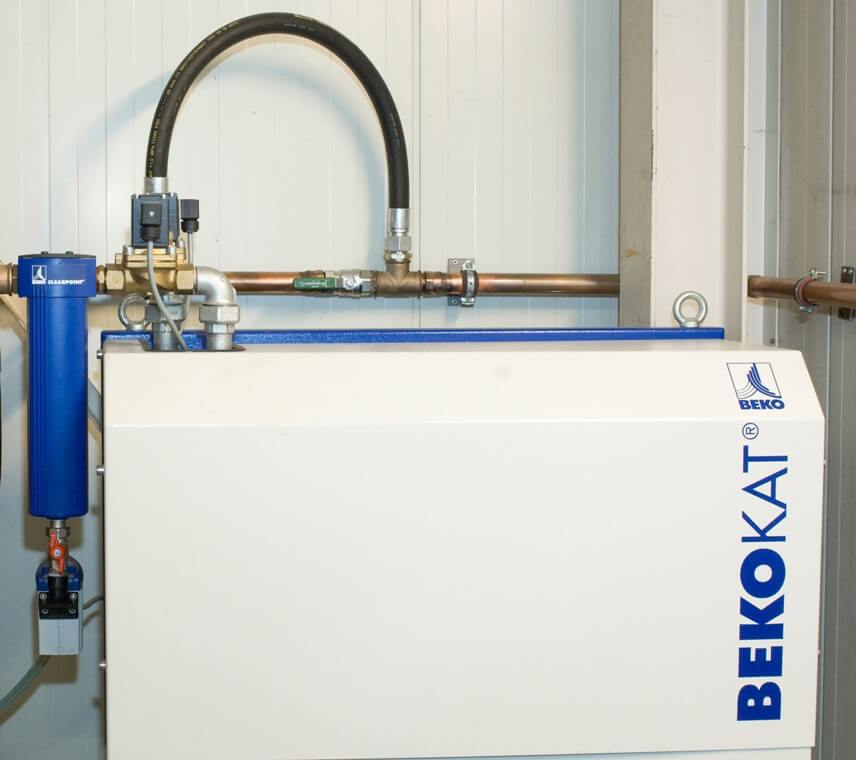

Najczęstsze błędy interpretacyjne
Pierwszy błąd polega na traktowaniu ciśnienia jako jedynego istotnego parametru. W rzeczywistości równie ważne są temperatura, wilgotność, entalpia, przepływ, punkt rosy i czystość medium. Instalacja może mieć właściwe ciśnienie przy sprężarce, ale niewłaściwe parametry przy odbiorniku.
Drugi błąd to ignorowanie spadków ciśnienia. Spadek na filtrze, przewodzie lub szybkozłączu wydaje się mały, ale suma strat może wymusić stałą pracę sprężarki na wyższym ciśnieniu. To koszt energetyczny ukryty w codziennej eksploatacji.
Trzeci błąd to brak kontroli kondensatu. Woda w instalacji jest naturalnym skutkiem sprężania i chłodzenia wilgotnego powietrza. Nie można jej wyeliminować życzeniowo. Trzeba ją separować, odprowadzać i usuwać przez odpowiednie osuszanie.
Czwarty błąd to niewłaściwy dobór klasy uzdatniania. Zbyt słabe uzdatnianie prowadzi do awarii i problemów jakościowych. Zbyt rozbudowane, źle dobrane uzdatnianie może generować niepotrzebne spadki ciśnienia i koszty.
Piąty błąd to pomijanie warunków otoczenia. Temperatura i wilgotność powietrza zasysanego przez sprężarkę wpływają na cały proces. Latem, przy wysokiej wilgotności, instalacja może generować znacznie więcej kondensatu niż zimą.
Znaczenie dla branż przemysłowych
W przemyśle spożywczym i napojowym sprężone powietrze może mieć kontakt bezpośredni lub pośredni z produktem, dlatego kluczowe są czystość, suchość i brak zanieczyszczeń olejowych. Pneumat System opisuje zastosowanie sprężonego powietrza m.in. w kontekście przemysłu spożywczego i wymagań jakościowych.
W przemyśle chemicznym sprężone powietrze może służyć do napędu zaworów, pomp, mieszadeł, dozowników i systemów transportu pneumatycznego. Stabilność ciśnienia i brak wilgoci wpływają na bezpieczeństwo oraz powtarzalność procesu.
W motoryzacji sprężone powietrze pracuje w narzędziach, liniach montażowych, robotyce, lakierniach i systemach przedmuchu. Szczególnie w lakiernictwie wilgoć i olej są krytycznymi zanieczyszczeniami.
W farmacji i elektronice wymagania dotyczące czystości są bardzo wysokie, dlatego stosuje się zaawansowaną filtrację, osuszanie adsorpcyjne i kontrolę parametrów jakościowych.
W logistyce i pakowaniu pneumatyka odpowiada za szybki, powtarzalny ruch siłowników, chwytaków, prowadnic i manipulatorów. Spadki ciśnienia mogą powodować opóźnienia cyklu, błędy pozycjonowania i spadek wydajności linii.
W każdej z tych branż wykres Molliera pomaga zrozumieć, że sprężone powietrze jest medium energetycznym, którego parametry zmieniają się dynamicznie w całym układzie.
