Wzór, współczynnik OEE – co to jest i jak liczyć?

Co to jest OEE?

OEE, czyli Overall Equipment Effectiveness, oznacza całkowitą efektywność wyposażenia produkcyjnego. Wskaźnik pokazuje, jaka część teoretycznie dostępnego czasu pracy maszyny została faktycznie wykorzystana na produkcję dobrych wyrobów z zakładaną prędkością.

Innymi słowy, OEE odpowiada na pytanie: ile z zaplanowanego potencjału maszyny zostało realnie zamienione w pełnowartościową produkcję?

Wskaźnik OEE uwzględnia trzy podstawowe obszary strat:

Dostępność – czy maszyna była gotowa do pracy wtedy, gdy miała produkować?

Wydajność – czy maszyna produkowała z nominalną, założoną prędkością?

Jakość – czy wyprodukowane detale spełniały wymagania jakościowe?

Dzięki temu OEE jest znacznie bardziej miarodajne niż samo liczenie przestojów lub liczby wyprodukowanych sztuk. Dwie linie mogą wytworzyć podobną liczbę produktów, ale jedna z nich może robić to stabilnie, szybko i z minimalną liczbą braków, a druga kosztem nadgodzin, mikroprzestojów, dużego zużycia sprężonego powietrza i częstych interwencji utrzymania ruchu.

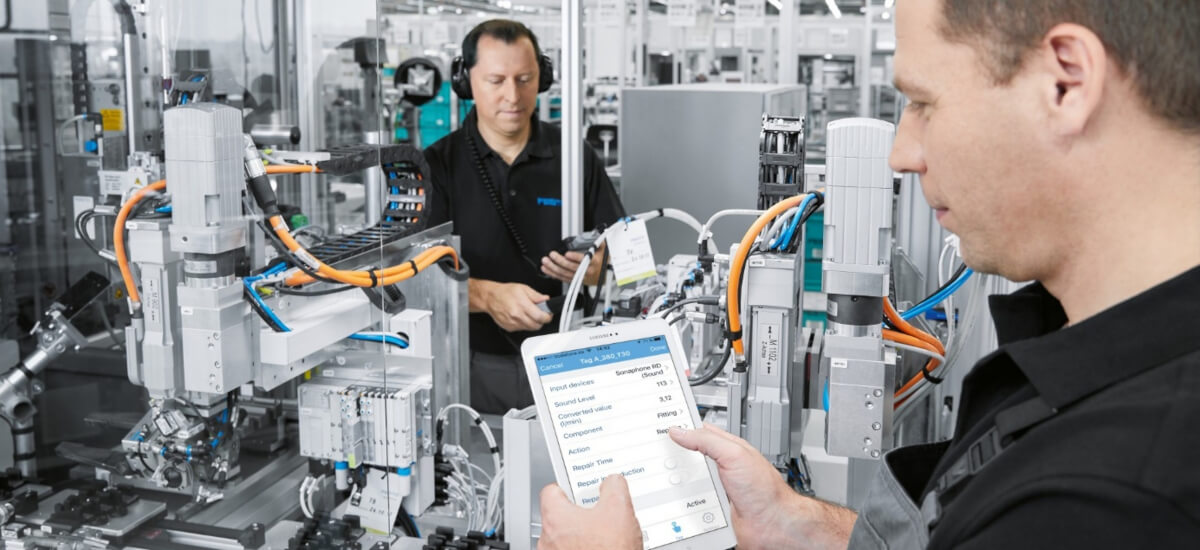

Wzór na OEE

Podstawowy wzór na OEE wygląda następująco:

OEE = Dostępność × Wydajność × Jakość

Najczęściej wynik podaje się w procentach:

OEE [%] = Dostępność [%] × Wydajność [%] × Jakość [%]

Przy czym każdy z trzech składników również oblicza się osobno.

Jak obliczyć dostępność?

Dostępność pokazuje, przez jaką część zaplanowanego czasu produkcyjnego maszyna rzeczywiście była zdolna do pracy.

Dostępność = Czas pracy / Planowany czas produkcji

Gdzie:

Planowany czas produkcji to czas, w którym maszyna miała pracować, po odjęciu np. planowanych przerw.

Czas pracy to planowany czas produkcji pomniejszony o nieplanowane przestoje, awarie, oczekiwanie na operatora, brak materiału, przezbrojenia nieujęte w standardzie lub inne zatrzymania.

Przykład:

Planowany czas produkcji wynosi 480 minut. W ciągu zmiany maszyna miała łącznie 60 minut przestojów. Rzeczywisty czas pracy wyniósł więc 420 minut.

Dostępność = 420 / 480 = 0,875 = 87,5%

W pneumatyce na dostępność wpływają między innymi awarie siłowników, zacięcia zaworów, spadki ciśnienia w instalacji, nieszczelności przewodów, uszkodzone szybkozłącza, niewłaściwie dobrane filtry ciśnieniowe, kondensat w instalacji, zanieczyszczenia w powietrzu roboczym, zbyt mały przepływ przez zespół przygotowania powietrza lub niestabilna praca elektrozaworów.

Jak obliczyć wydajność?

Wydajność pokazuje, czy maszyna pracowała z oczekiwaną prędkością. Nawet jeżeli linia nie zatrzymuje się całkowicie, może generować straty przez wolniejsze cykle, opóźnienia ruchów siłowników, dławienie przepływu, niestabilne ciśnienie albo zbyt długi czas powrotu elementów wykonawczych.

Wydajność = Idealny czas cyklu × Liczba wyprodukowanych sztuk / Czas pracy

Można też spotkać zapis:

Wydajność = Rzeczywista produkcja / Produkcja teoretyczna

Przykład:

Maszyna pracowała 420 minut. Idealny czas cyklu pozwalałby wyprodukować 1 sztukę w 0,5 minuty, czyli teoretycznie 840 sztuk. W rzeczywistości wyprodukowano 760 sztuk.

Wydajność = 760 / 840 = 0,905 = 90,5%

W systemach pneumatycznych obniżona wydajność często wynika nie z jednej dużej awarii, lecz z wielu drobnych strat. Siłownik porusza się nieco wolniej, chwytak potrzebuje więcej czasu na domknięcie, zawór dławi przepływ, przewód ma zbyt małą średnicę, reduktor jest źle ustawiony, a sprężone powietrze nie jest właściwie przygotowane. Każdy cykl wydłuża się o ułamek sekundy, sprężone powietrzale przy tysiącach cykli dziennie strata staje się znacząca.

Jak obliczyć jakość?

Jakość określa udział dobrych wyrobów w całkowitej produkcji.

Jakość = Liczba dobrych sztuk / Liczba wszystkich wyprodukowanych sztukPrzykład:

W ciągu zmiany wyprodukowano 760 sztuk, z czego 735 było zgodnych z wymaganiami.

Jakość = 735 / 760 = 0,967 = 96,7%

W pneumatyce problemy jakościowe mogą wynikać z niestabilnego docisku, zmiennej siły siłownika, niewłaściwego pozycjonowania detalu, zbyt gwałtownego ruchu elementu wykonawczego, zanieczyszczeń w instalacji, niewłaściwej regulacji zaworów dławiąco-zwrotnych, zużycia uszczelnień albo niepowtarzalnej pracy chwytaków.

Przykład pełnego obliczenia OEE

Załóżmy, że zakład analizuje stanowisko montażowe z napędami pneumatycznymi.

Dane:

Planowany czas produkcji: 480 minut

Przestoje: 60 minut

Czas pracy: 420 minut

Idealny czas cyklu: 0,5 min/szt.

Liczba wyprodukowanych sztuk: 760

Liczba dobrych sztuk: 735

Dostępność:

420 / 480 = 87,5%

Wydajność:

760 / 840 = 90,5%

Jakość:

735 / 760 = 96,7%

OEE:

0,875 × 0,905 × 0,967 = 0,765

OEE = 76,5%

Oznacza to, że z całego zaplanowanego potencjału produkcyjnego maszyna wykorzystała efektywnie 76,5%. Pozostałe 23,5% to straty wynikające z przestojów, spowolnień i braków jakościowych.

Dlaczego OEE jest ważne w pneumatyce?

Pneumatyka jest obecna w liniach montażowych, pakujących, sortujących, transportujących, dozujących, zaciskających, pozycjonujących i testujących. W wielu maszynach to właśnie układ pneumatyczny odpowiada za powtarzalne ruchy robocze. Dlatego jego stan techniczny bezpośrednio przekłada się na OEE.

Jeżeli instalacja sprężonego powietrza jest nieszczelna, źle zwymiarowana lub zanieczyszczona, skutki są widoczne w produkcji. Maszyna może częściej się zatrzymywać, wykonywać cykle wolniej, generować więcej braków lub wymagać częstszych regulacji. OEE pozwala te problemy uporządkować i przełożyć na konkretne liczby.

W praktyce analiza OEE w pneumatyce pomaga odpowiedzieć na pytania:

• Czy spadki ciśnienia powodują mikroprzestoje?

• Czy siłowniki osiągają wymagane czasy wysuwu i powrotu?

• Czy zawory mają odpowiedni przepływ dla danej aplikacji?

• Czy średnice przewodów są dobrane do zapotrzebowania układu?

• Czy zespół przygotowania powietrza zapewnia właściwą filtrację i stabilizację ciśnienia?

• Czy nieszczelności zwiększają koszty i obciążają sprężarkownię?

• Czy problemy jakościowe wynikają z mechaniki, sterowania czy pneumatyki?

Najczęstsze straty OEE związane z pneumatyką

W klasycznej analizie OEE mówi się o sześciu wielkich stratach: awariach, przezbrojeniach, krótkich zatrzymaniach, obniżonej prędkości, brakach produkcyjnych i stratach rozruchowych. W pneumatyce każda z tych strat może mieć bardzo konkretne przyczyny techniczne.

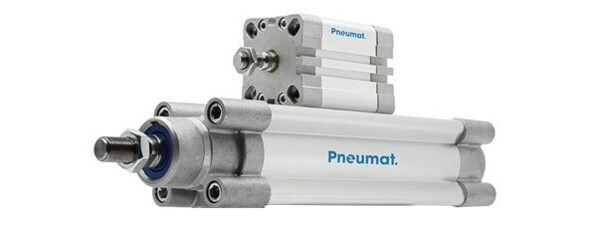

1. Awarie i nieplanowane przestoje

Do typowych przyczyn należą uszkodzone siłowniki, zużyte uszczelnienia, zacinające się zawory, awarie elektrozaworów, pęknięte przewody, uszkodzone szybkozłącza, zanieczyszczenia w układzie lub brak odpowiedniej filtracji. Pneumat System jako producent siłowników pneumatycznych oferuje między innymi siłowniki znormalizowane oraz możliwość dostosowania parametrów do indywidualnych potrzeb aplikacji.

2. Przezbrojenia i regulacje

W wielu zakładach przezbrojenie nie polega wyłącznie na wymianie narzędzia. Często wymaga również ustawienia docisków, ograniczników, prędkości siłowników, chwytaków lub ciśnienia roboczego. Źle zaprojektowany układ pneumatyczny wydłuża przezbrojenia i zwiększa ryzyko błędów operatora.

3. Mikroprzestoje

Mikroprzestoje są szczególnie trudne do wykrycia. Maszyna zatrzymuje się na kilka sekund, po czym wraca do pracy. Przyczyną może być chwilowy spadek ciśnienia, niedostateczny przepływ, opóźniony sygnał z czujnika położenia siłownika, zabrudzony zawór albo niewłaściwie ustawione dławienie. Pojedynczy mikroprzestój wydaje się niegroźny, ale dziesiątki takich zdarzeń w ciągu zmiany znacząco obniżają OEE.

4. Obniżona prędkość pracy

Jeżeli siłownik pneumatyczny wykonuje ruch wolniej niż zakładano, spada wydajność całej maszyny. Powodem może być zbyt niskie ciśnienie, za mała średnica przewodu, niedowymiarowany zawór, zanieczyszczony filtr, zbyt długi przewód między zaworem a siłownikiem lub niewłaściwa regulacja przepływu.

5. Braki jakościowe

Pneumatyka wpływa na jakość wszędzie tam, gdzie liczy się docisk, pozycjonowanie, powtarzalność ruchu, synchronizacja i stabilna siła. Zbyt duże wahania ciśnienia mogą powodować niedociśnięcie, uszkodzenie detalu, niepełne zgrzanie, błędne ułożenie elementu lub wadliwe zamknięcie opakowania.

6. Straty rozruchowe

Po uruchomieniu linii układ pneumatyczny może potrzebować czasu na ustabilizowanie parametrów. Jeżeli w instalacji występuje kondensat, zanieczyszczenia, nieszczelności lub niestabilne ciśnienie, pierwsze serie produkcyjne mogą mieć większą liczbę braków.

Jak pneumatyka wpływa na każdy składnik OEE?

Pneumatyka a dostępność

Dostępność spada wtedy, gdy maszyna nie może produkować. W układach pneumatycznych najczęściej oznacza to awarię elementu wykonawczego, problem z zasilaniem sprężonym powietrzem lub zatrzymanie wynikające z niewłaściwego sygnału zwrotnego.

Przykład: siłownik nie osiąga pozycji końcowej w wymaganym czasie. Sterownik PLC nie otrzymuje sygnału z czujnika, więc maszyna przechodzi w alarm. Formalnie mamy przestój, ale źródłem problemu może być zużyte uszczelnienie, zabrudzony zawór, zbyt niskie ciśnienie lub mechaniczny opór prowadzenia.

Pneumatyka a wydajność

Wydajność spada, gdy maszyna produkuje wolniej niż powinna. Pneumatyka ma tutaj ogromne znaczenie, ponieważ czas cyklu wielu maszyn zależy od prędkości wysuwu i powrotu siłowników.

Przykład: nominalny czas cyklu wynosi 2 sekundy, ale przez niedostateczny przepływ powietrza rzeczywisty cykl trwa 2,3 sekundy. Różnica 0,3 sekundy może wydawać się mała, ale przy produkcji wielkoseryjnej oznacza tysiące utraconych sztuk miesięcznie.

Pneumatyka a jakość

Jakość zależy od powtarzalności procesu. Jeżeli pneumatyczny układ docisku raz działa z właściwą siłą, a innym razem zbyt słabo lub zbyt gwałtownie, jakość produkcji staje się niestabilna.

Przykład: w stanowisku montażowym siłownik wciska element w obudowę. Przy spadku ciśnienia detal nie zostaje osadzony do końca. Przy zbyt wysokiej prędkości może dojść do uszkodzenia tworzywa. Obie sytuacje obniżają komponent jakościowy OEE.

Jaki wynik OEE jest dobry?

Nie istnieje jedna uniwersalna wartość OEE dobra dla każdego zakładu. Wynik zależy od branży, rodzaju produkcji, poziomu automatyzacji, stopnia skomplikowania procesu, liczby przezbrojeń i wymagań jakościowych.

W praktyce:

OEE poniżej 60% zwykle oznacza duży potencjał poprawy.

OEE na poziomie 60–75% jest typowe dla wielu zakładów, ale nadal wskazuje na istotne straty.

OEE 75–85% oznacza relatywnie dobrą kontrolę procesu.

OEE powyżej 85% jest często traktowane jako poziom bardzo dobry, charakterystyczny dla wysoko zoptymalizowanej produkcji.

Trzeba jednak uważać, aby nie traktować OEE jako celu samego w sobie. Wskaźnik jest narzędziem diagnostycznym. Jego główną wartością nie jest sama liczba, ale informacja, gdzie powstają straty i co należy poprawić.

OEE a efektywność energetyczna sprężonego powietrza

W pneumatyce warto połączyć analizę OEE z analizą zużycia sprężonego powietrza. Układ może osiągać akceptowalne OEE, ale jednocześnie generować bardzo wysokie koszty energetyczne. Nieszczelności, zbyt wysokie ciśnienie robocze, przewymiarowane elementy, nieoptymalne średnice przewodów lub brak odcięcia powietrza podczas postoju mogą znacząco zwiększać koszty produkcji.

Dlatego w zakładach korzystających z pneumatyki dobrym podejściem jest równoległa analiza:

• OEE – czyli efektywności produkcyjnej maszyny,

• zużycia sprężonego powietrza na cykl,

• kosztu sprężonego powietrza na detal,

• stabilności ciśnienia w punktach odbioru,

• liczby nieszczelności,

• spadków ciśnienia w instalacji,

• awaryjności elementów pneumatycznych.

Pneumat System wskazuje w swojej ofercie między innymi audyty efektywności energetycznej, projektowanie i wykonawstwo instalacji pneumatycznych oraz usługi związane z nadzorem i regeneracją elementów pneumatyki. Takie działania mogą bezpośrednio wspierać poprawę dostępności, wydajności i jakości.

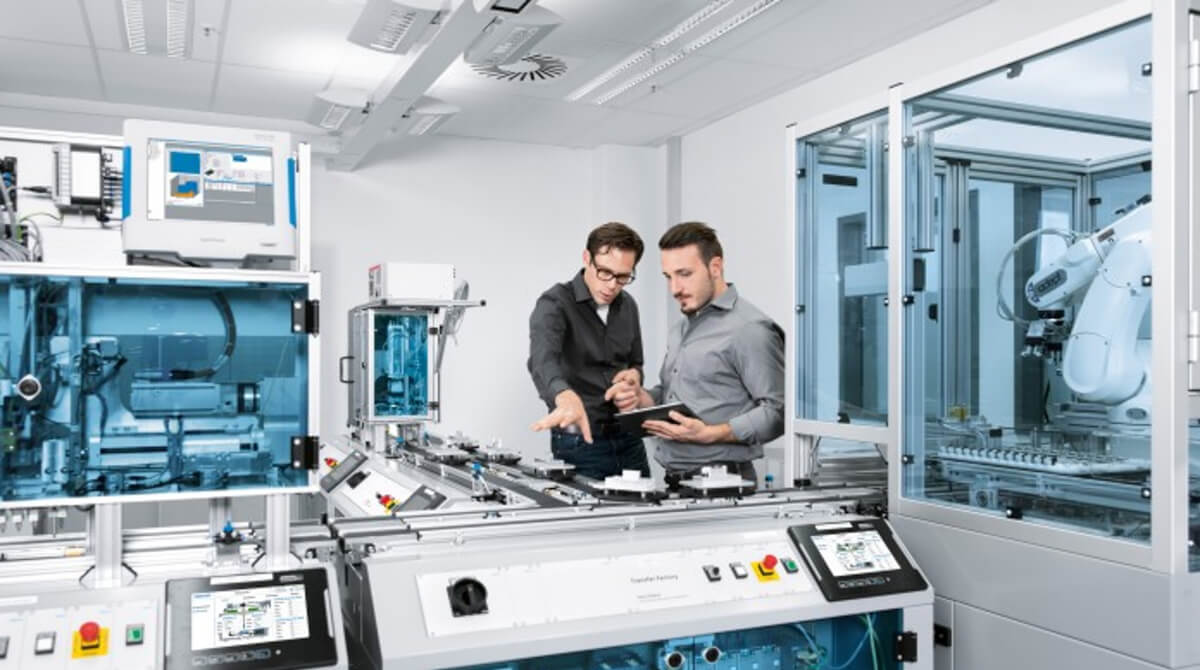

Jak poprawić OEE w układach pneumatycznych?

Poprawa OEE powinna zaczynać się od danych. Nie wystarczy stwierdzić, że „pneumatyka szwankuje”. Trzeba ustalić, czy problem dotyczy dostępności, wydajności czy jakości.

1. Monitorowanie przestojów

Każdy przestój powinien mieć przypisaną przyczynę. Warto rozróżniać awarie siłowników, zaworów, czujników, instalacji sprężonego powietrza, przezbrojenia, braki materiału i błędy operatorskie. Bez tego OEE będzie tylko liczbą, a nie narzędziem poprawy.

2. Kontrola ciśnienia i przepływu

W pneumatyce ciśnienie widoczne na manometrze nie zawsze oznacza, że układ ma wystarczającą wydajność. Ważny jest również przepływ, spadki ciśnienia podczas cyklu, średnice przewodów i charakterystyka zaworów. Zbyt mały przepływ może wydłużać cykl nawet wtedy, gdy ciśnienie statyczne wydaje się poprawne.

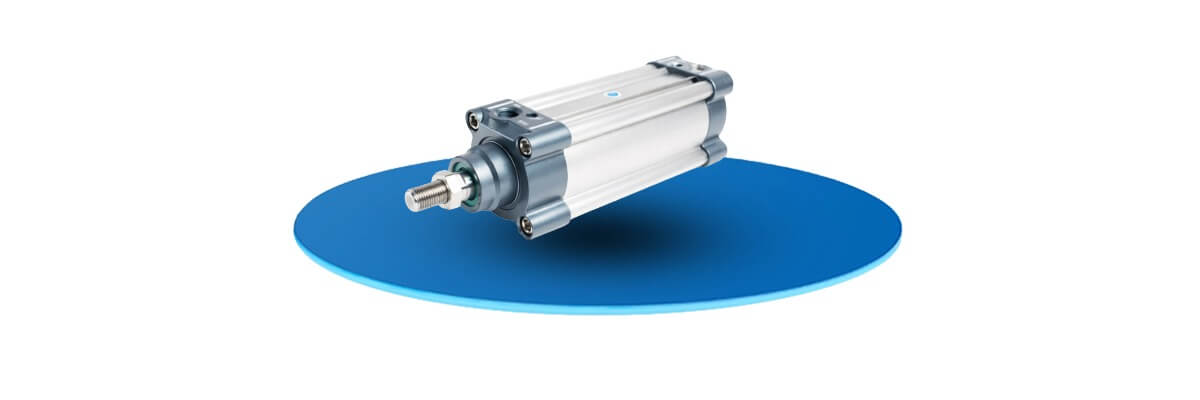

3. Dobór właściwych siłowników

Siłownik powinien być dobrany do wymaganej siły, skoku, prędkości, sposobu montażu, częstotliwości cykli i warunków środowiskowych. Niedowymiarowany siłownik będzie pracował na granicy możliwości, a przewymiarowany może zużywać więcej powietrza i powodować niepotrzebne obciążenia mechaniczne. Pneumat System oferuje siłowniki znormalizowane oraz możliwość dostosowania parametrów do potrzeb aplikacji.

4. Właściwe przygotowanie sprężonego powietrza

Filtracja, redukcja ciśnienia, separacja kondensatu i smarowanie tam, gdzie jest wymagane, mają duży wpływ na trwałość elementów pneumatycznych. Zanieczyszczone lub wilgotne powietrze przyspiesza zużycie uszczelnień, zaworów i siłowników, co prowadzi do przestojów oraz niestabilnej pracy. Pneumat System udostępnia ofertę w zakresie przygotowania sprężonego powietrza, obejmującą między innymi filtry, reduktory, smarownice i filtroreduktory.

5. Eliminacja nieszczelności

Nieszczelności nie zawsze zatrzymują maszynę, ale zwiększają koszty i mogą powodować spadki ciśnienia przy większym obciążeniu instalacji. W skrajnych przypadkach prowadzą do obniżenia prędkości siłowników, niestabilnej jakości lub alarmów maszyny.

6. Standaryzacja komponentów

Stosowanie sprawdzonych, powtarzalnych komponentów ułatwia utrzymanie ruchu, skraca czas napraw i zmniejsza ryzyko błędnego doboru części. Dotyczy to przewodów, szybkozłączy, złączek, zaworów, siłowników i elementów przygotowania powietrza. Pneumat System oferuje szeroki zakres armatury pneumatycznej, w tym złączki, szybkozłącza i rozwiązania marki Riegler, której firma jest wyłącznym dystrybutorem w Polsce.

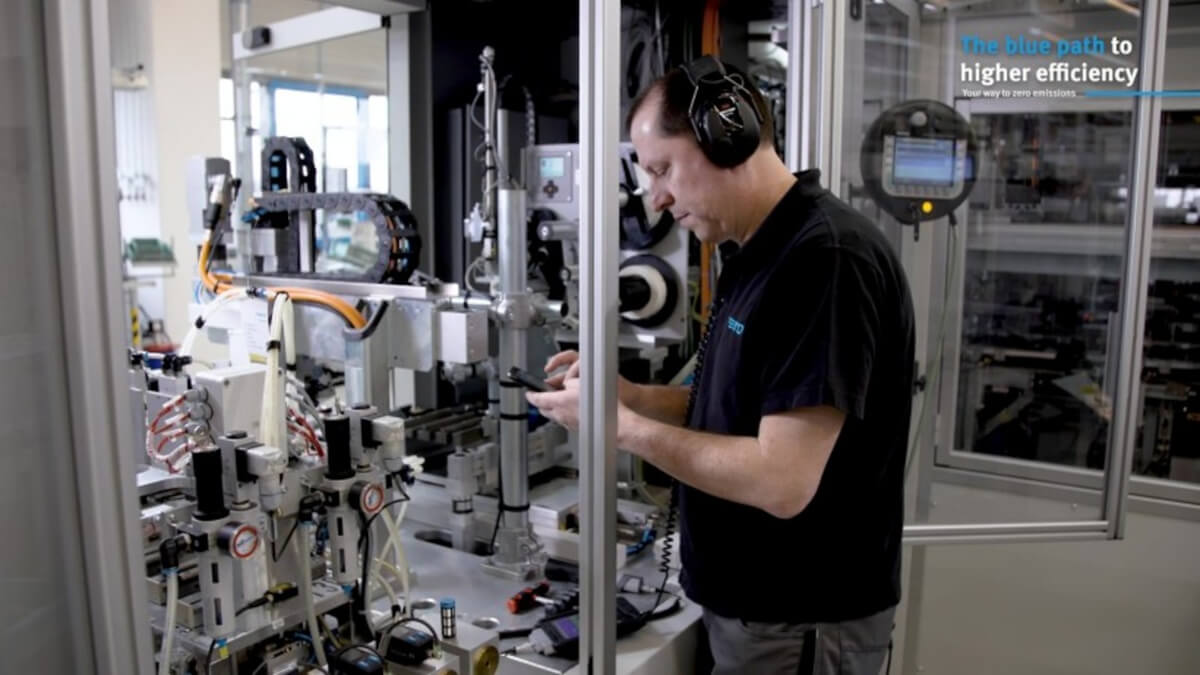

7. Regeneracja zamiast wymiany

W niektórych przypadkach regeneracja siłowników pneumatycznych może być korzystnym rozwiązaniem technicznym i ekonomicznym. Pozwala przywrócić sprawność elementu, ograniczyć koszty i skrócić czas przestoju, zwłaszcza gdy dotyczy niestandardowych lub trudno dostępnych komponentów.

Przykład analizy OEE dla stanowiska pneumatycznego

Załóżmy, że zakład posiada automatyczne stanowisko pakowania, w którym siłowniki pneumatyczne odpowiadają za dosuw produktu, zamknięcie klapki i wypchnięcie gotowego opakowania.

Problem: OEE wynosi 68%.

Po rozbiciu wskaźnika okazuje się, że:

Dostępność wynosi 92%.

Wydajność wynosi 76%.

Jakość wynosi 97%.

Wniosek: głównym problemem nie są awarie ani braki jakościowe, lecz zbyt wolna praca. Analiza pneumatyki wykazuje, że siłownik wypychający gotowe opakowanie ma zbyt długi czas powrotu. Przyczyną jest zbyt mały przepływ przez zawór oraz długie przewody między zaworem a siłownikiem.

Działania naprawcze:

• zmiana zaworu na model o większym przepływie,

• skrócenie przewodów,

• optymalizacja średnicy przewodów,

• regulacja zaworów dławiąco-zwrotnych,

• kontrola ciśnienia dynamicznego podczas cyklu.

Efekt : czas cyklu skraca się, wydajność wzrasta, a OEE poprawia się bez konieczności zakupu nowej maszyny.

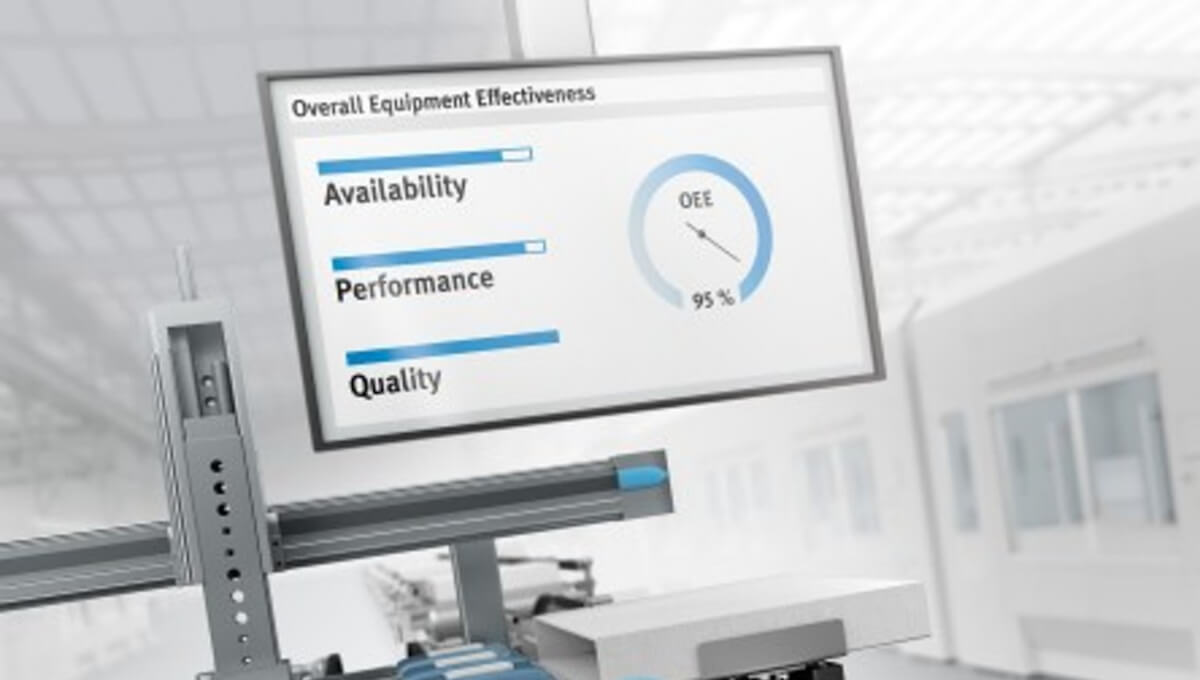

OEE a utrzymanie ruchu

Dla działów utrzymania ruchu OEE jest jednym z najważniejszych wskaźników, ponieważ pozwala przełożyć problemy techniczne na język produkcji i finansów. Awaria zaworu pneumatycznego to nie tylko wymiana części. To utracony czas, niewyprodukowane sztuki, opóźnienia w planie, potencjalne braki jakościowe i dodatkowe koszty.

W dobrze zarządzanym zakładzie utrzymanie ruchu analizuje nie tylko liczbę awarii, ale również ich wpływ na OEE. Czasami częsta, krótka usterka może być bardziej kosztowna niż jedna długa awaria w miesiącu, szczególnie jeśli powoduje mikroprzestoje trudne do zauważenia przez operatorów.

OEE a projektowanie nowych maszyn

Analiza OEE jest przydatna nie tylko przy optymalizacji istniejących linii, ale również przy projektowaniu nowych maszyn. Jeżeli wiadomo, że wcześniejsze stanowiska miały straty wynikające z niewystarczającego przepływu, zbyt wolnych siłowników lub trudnych regulacji, można uwzględnić to już na etapie projektu.

W przypadku układów pneumatycznych warto zadbać o:

• prawidłowy dobór siłowników,

• odpowiedni zapas przepływu zaworów,

• krótkie połączenia między zaworami a napędami,

• łatwy dostęp serwisowy,

• czytelne oznaczenie przewodów,

• możliwość monitorowania ciśnienia,

• modułową budowę instalacji,

• odcięcie powietrza dla stref nieaktywnych,

• dobrze dobrane zespoły przygotowania powietrza.

Pneumat System świadczy usługi projektowania i wykonawstwa instalacji sprężonego powietrza oraz maszyn i urządzeń, co może wspierać przedsiębiorstwa zarówno przy modernizacji, jak i przy budowie nowych stanowisk.

Najczęstsze błędy przy liczeniu OEE

Największym błędem jest traktowanie OEE jako prostego procentu bez analizy przyczyn. Sam wynik 70% niewiele mówi, jeśli nie wiadomo, czy problemem jest dostępność, wydajność czy jakość.

Inne częste błędy to:

• nieuwzględnianie mikroprzestojów,

• zawyżanie idealnego czasu cyklu,

• zawyżanie idealnego czasu cyklu,

• nieuwzględnianie strat rozruchowych,

• liczenie tylko produkcji, bez jakości,

• brak wiarygodnych danych z maszyny,

• ręczne wpisywanie przyczyn przestojów bez weryfikacji,

• traktowanie OEE jako narzędzia do oceny operatora zamiast procesu.

W pneumatyce dodatkowym błędem jest pomijanie parametrów medium roboczego. Jeżeli zakład analizuje tylko mechanikę i automatykę, a nie sprawdza ciśnienia, przepływu, jakości powietrza i nieszczelności, może nie znaleźć rzeczywistej przyczyny strat.

OEE jako narzędzie ciągłego doskonalenia

OEE najlepiej działa wtedy, gdy jest częścią systematycznego doskonalenia produkcji. Nie chodzi o jednorazowe obliczenie wskaźnika, ale o regularne monitorowanie trendów. Warto porównywać OEE między zmianami, maszynami, produktami i okresami produkcyjnymi.

W kontekście pneumatyki analiza OEE może prowadzić do konkretnych projektów usprawniających:

• modernizacji instalacji sprężonego powietrza,

• wymiany zużytych siłowników,

• standaryzacji armatury,

• poprawy filtracji,

• redukcji nieszczelności,

• optymalizacji ciśnienia roboczego,

• skrócenia czasów cyklu,

• poprawy ergonomii przezbrojeń,

• wdrożenia prewencyjnego utrzymania ruchu.
