Prawo, zasada Bernoulliego w przepływach sprężonego powietrza – teoria, praktyka i diagnostyka instalacji pneumatycznych

Czym jest równanie Bernoulliego?

Równanie Bernoulliego opisuje zasadę zachowania energii mechanicznej w przepływie płynu. W uproszczonej postaci dla przepływu ustalonego, nielepkiego i nieściśliwego można je zapisać jako:

p + ρv²/2 + ρgh = const.

gdzie:

• p - oznacza ciśnienie statyczne,

• ρ - oznacza gęstość medium,

• v - oznacza prędkość przepływu,

• g - oznacza przyspieszenie ziemskie,

• h - oznacza wysokość położenia względem przyjętego poziomu odniesienia.

Każdy z tych członów reprezentuje określoną postać energii przypadającą na jednostkę objętości medium. Ciśnienie statyczne odpowiada energii ciśnienia, składnik ρv²/2 energii kinetycznej, a ρgh energii potencjalnej.

W instalacjach sprężonego powietrza człon wysokościowy zwykle ma mniejsze znaczenie niż w hydraulice wodnej, ponieważ różnice wysokości w halach produkcyjnych są najczęściej niewielkie w stosunku do ciśnień roboczych układu. Najważniejsza staje się relacja między ciśnieniem statycznym a prędkością przepływu. Im większa prędkość powietrza w danym przekroju przewodu, tym większy udział energii kinetycznej i tym większe ryzyko spadku ciśnienia statycznego oraz strat przepływowych.

W praktyce oznacza to, że instalacja o zbyt małej średnicy przewodów może generować duże prędkości przepływu, a więc także wysokie straty ciśnienia. Sprężarka może wówczas pracować poprawnie, zbiornik może utrzymywać zadane ciśnienie, ale do odbiorników końcowych będzie docierać zbyt mała ilość energii użytecznej. Efektem są wolniejsze ruchy siłowników, niestabilna praca zaworów, spadek wydajności narzędzi pneumatycznych oraz zwiększone koszty produkcji sprężonego powietrza.

Bernoulli a sprężone powietrze – dlaczego klasyczna postać równania nie zawsze wystarcza?

Klasyczne równanie Bernoulliego zakłada, że medium jest nieściśliwe. Dla cieczy, takich jak woda czy olej hydrauliczny, założenie to często jest wystarczająco dokładne. Dla gazów sprawa jest bardziej złożona. Powietrze zmienia gęstość wraz ze zmianą ciśnienia i temperatury. W instalacjach pneumatycznych typowe ciśnienia robocze wynoszą często 6–10 bar, a lokalne spadki ciśnienia, dławienia i rozprężenia mogą znacząco wpływać na parametry przepływu.

W uproszczonych analizach wolnych przepływów, przy niewielkich różnicach ciśnień i prędkościach dalekich od prędkości dźwięku, można traktować powietrze jak medium quasi-nieściśliwe. Takie podejście pozwala szybko oszacować kierunek zmian: przewężenie zwiększa prędkość, wzrost prędkości wiąże się ze spadkiem ciśnienia statycznego, a straty lokalne i liniowe powodują trwały ubytek energii.

W bardziej wymagających analizach należy uwzględnić ściśliwość. Ma to znaczenie szczególnie w przypadku:

• dysz i zwężek,

• zaworów dławiących,

• szybkiego odpowietrzania,

• eżektorów próżniowych,

• transportu pneumatycznego,

• przepływów przez małe otwory,

• dużych różnic ciśnień,

• pomiarów zużycia sprężonego powietrza,

• analizy punktów krytycznych instalacji.

W takich przypadkach samo równanie Bernoulliego nie wystarcza. Należy połączyć je z równaniem ciągłości, równaniem stanu gazu, charakterystykami przepływu przez elementy pneumatyczne oraz rzeczywistymi pomiarami.

Równanie ciągłości a przepływ sprężonego powietrza

Równanie Bernoulliego jest ściśle powiązane z równaniem ciągłości. Dla przepływu nieściśliwego można je zapisać jako:

A₁v₁ = A₂v₂

gdzie A oznacza pole przekroju przewodu, a v prędkość przepływu.

Jeżeli przewód zwęża się, pole przekroju maleje, więc prędkość przepływu rośnie. W ujęciu Bernoulliego wzrost prędkości oznacza wzrost energii kinetycznej, a więc spadek ciśnienia statycznego. To podstawowa zasada działania zwężki Venturiego.

Dla sprężonego powietrza należy jednak uwzględniać strumień masowy:

ṁ = ρAv

Oznacza to, że przez kolejne przekroje instalacji przepływa ta sama masa powietrza w jednostce czasu, ale objętościowe natężenie przepływu może się zmieniać, ponieważ zmienia się gęstość powietrza. Dlatego w pneumatyce tak ważne jest rozróżnienie między przepływem rzeczywistym a przepływem odniesionym do warunków normalnych.

Praktyczny błąd polega często na tym, że użytkownik porównuje wartości przepływu bez sprawdzenia, czy są podane w tych samych warunkach odniesienia. Inne znaczenie ma m³/h w warunkach roboczych, a inne Nm³/h lub l/min odniesione do warunków normalnych. W doborze przepływomierzy, sprężarek, osuszaczy i filtrów ma to ogromne znaczenie.

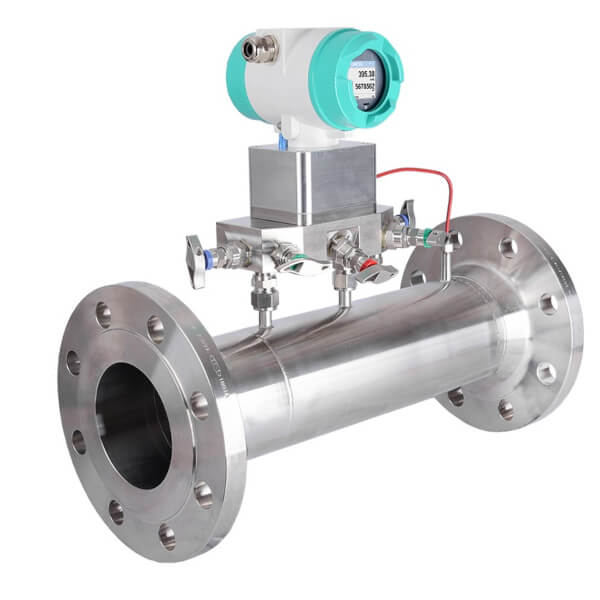

Ciśnienie statyczne, dynamiczne i całkowite w pneumatyce

W instalacji sprężonego powietrza można wyróżnić trzy ważne pojęcia ciśnienia.

1. Ciśnienie statyczne to ciśnienie mierzone w medium bez uwzględniania energii ruchu. To właśnie ono jest najczęściej widoczne na manometrze zamontowanym na przewodzie, zbiorniku lub reduktorze.

2. Ciśnienie dynamiczne wynika z prędkości przepływu. Im szybciej porusza się powietrze, tym większa część energii znajduje się w postaci energii kinetycznej.

3. Ciśnienie całkowite jest sumą ciśnienia statycznego i dynamicznego, z pominięciem lub oddzielnym uwzględnieniem członu wysokościowego.

W teorii, przy braku strat, energia między punktami przepływu mogłaby się jedynie przekształcać. W rzeczywistej instalacji pneumatycznej występują jednak straty wynikające z lepkości, tarcia o ścianki, turbulencji, zmian kierunku przepływu, armatury, filtrów, szybkozłączy, zaworów, przewężeń i nieszczelności. Dlatego ciśnienie całkowite maleje wzdłuż instalacji, a jego ubytek trzeba pokryć energią dostarczaną przez sprężarkę.

Straty ciśnienia – praktyczne znaczenie równania Bernoulliego

Najważniejsze zastosowanie równania Bernoulliego w pneumatyce przemysłowej dotyczy zrozumienia strat ciśnienia. W dobrze zaprojektowanej instalacji spadki ciśnienia powinny być kontrolowane i możliwie niskie. Każdy niepotrzebny spadek ciśnienia oznacza stratę energii, większe obciążenie sprężarki i wyższe koszty eksploatacji.

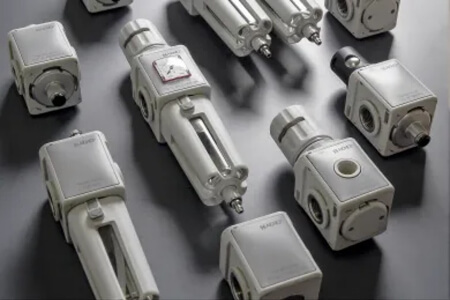

Straty ciśnienia dzielą się na liniowe i miejscowe. Straty liniowe powstają na długości przewodów. Zależą od średnicy wewnętrznej, długości rurociągu, chropowatości ścianek, prędkości przepływu, lepkości medium i charakteru przepływu. Straty miejscowe występują na elementach instalacji: kolanach, trójnikach, redukcjach, szybkozłączach, zaworach, filtrach, regulatorach, osuszaczach, tłumikach, rozdzielaczach i innych komponentach.

Z punktu widzenia równania Bernoulliego każda taka strata oznacza, że część energii mechanicznej przepływu zostaje rozproszona, głównie w postaci ciepła i turbulencji. Nie jest to energia możliwa do odzyskania w prosty sposób. Dlatego instalacja pneumatyczna powinna być projektowana tak, aby powietrze płynęło możliwie stabilnie, bez zbędnych przewężeń, ostrych zmian kierunku i niedowymiarowanych elementów.

Przewężenia, dysze i efekt Venturiego

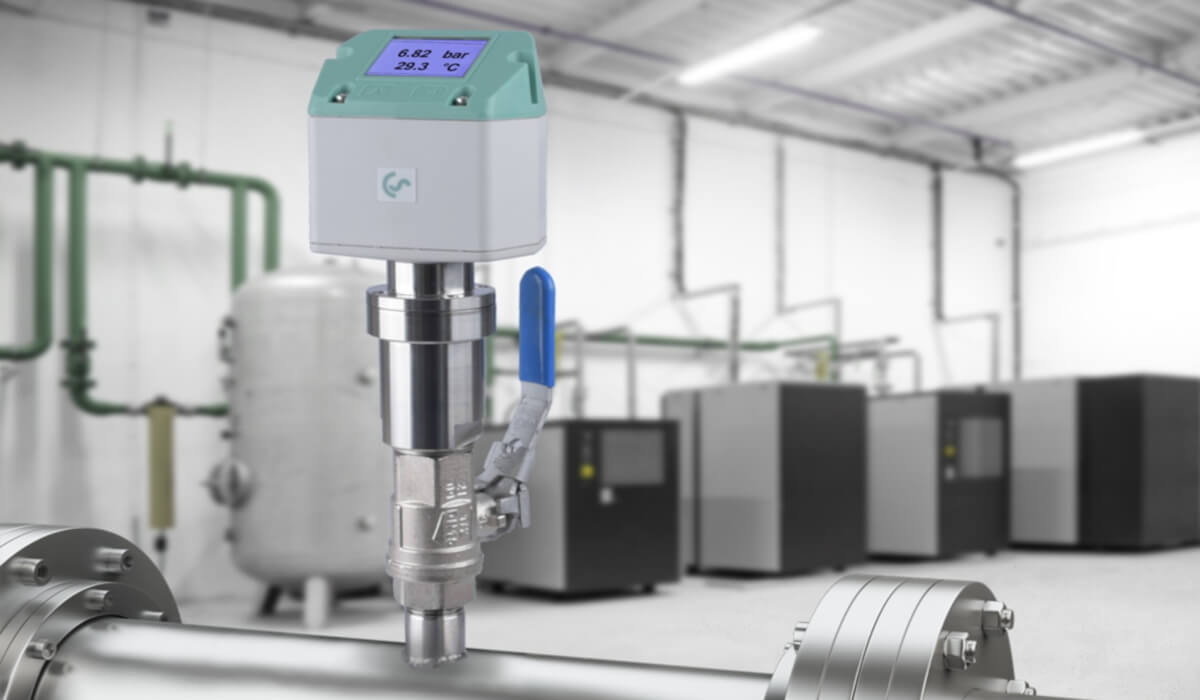

Jednym z najbardziej obrazowych zastosowań równania Bernoulliego jest efekt Venturiego. Gdy powietrze przepływa przez przewężenie, jego prędkość wzrasta, a ciśnienie statyczne w przewężeniu spada. Zjawisko to wykorzystywane jest w wielu rozwiązaniach przemysłowych.

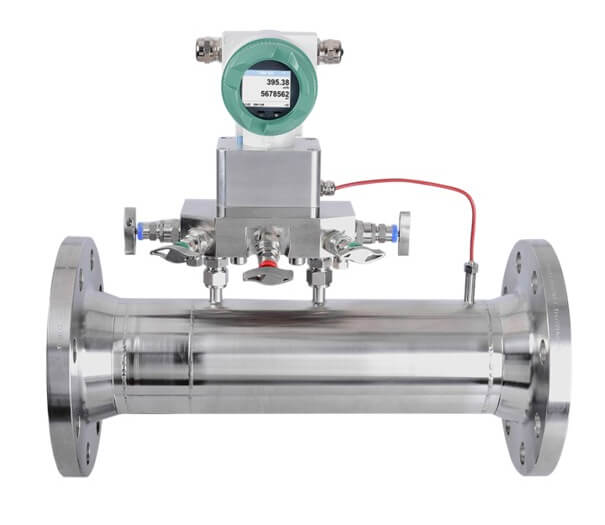

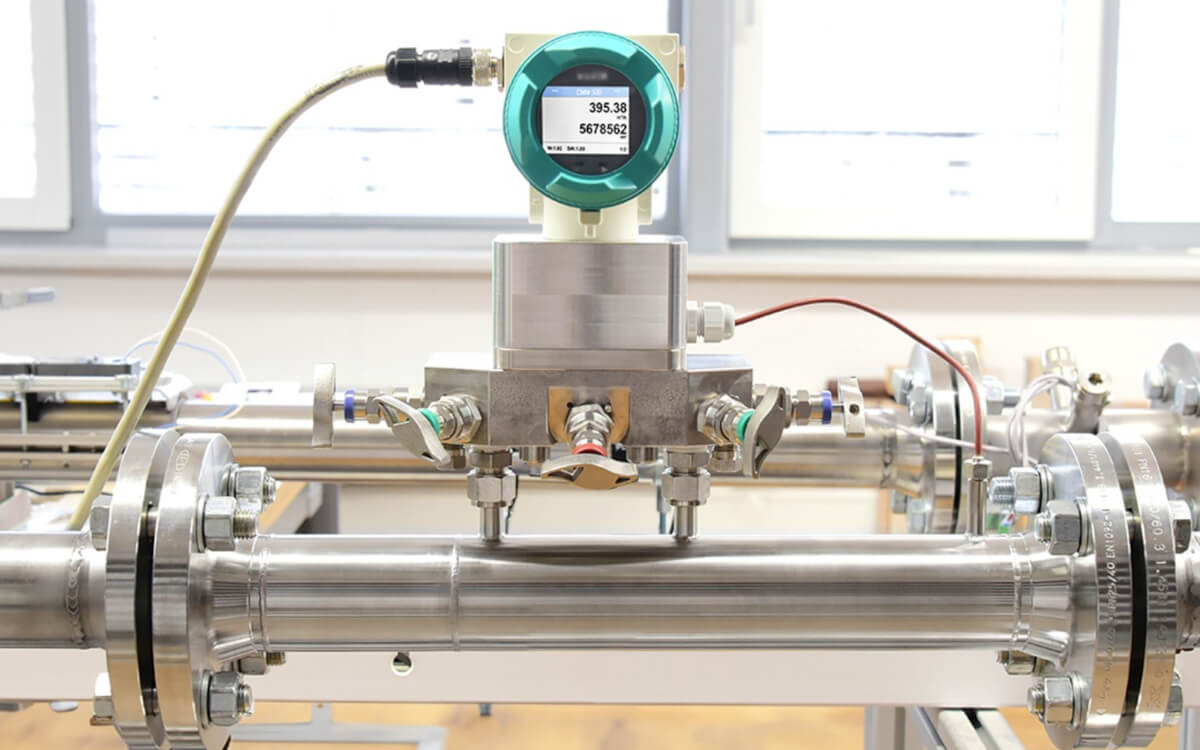

Zwężki Venturiego mogą służyć do pomiaru przepływu. Różnica ciśnień między odcinkiem przed zwężką a gardzielą zwężki jest powiązana z natężeniem przepływu. Na tej zasadzie działają wybrane przepływomierze różnicowo-ciśnieniowe.

Efekt Venturiego jest również wykorzystywany w eżektorach próżniowych. Strumień sprężonego powietrza przepływający przez dyszę powoduje lokalny spadek ciśnienia, dzięki czemu możliwe jest wytworzenie podciśnienia. Takie rozwiązania są stosowane między innymi w chwytakach podciśnieniowych, systemach pick & place, automatyce pakującej i liniach montażowych.

Z praktycznego punktu widzenia warto jednak pamiętać, że każdy eżektor zużywa sprężone powietrze. Jeżeli układ podciśnieniowy pracuje bez kontroli, bez zaworów oszczędzających energię lub przy nieszczelnych przyssawkach, może stać się znaczącym odbiornikiem sprężonego powietrza. Dlatego zjawiska opisane równaniem Bernoulliego powinny być traktowane nie tylko jako ciekawostka fizyczna, ale także jako element audytu energetycznego instalacji.

Przepływ krytyczny i dławienie przepływu

W układach sprężonego powietrza często występuje przepływ przez otwory, dysze, zawory i szczeliny. Przy odpowiednio dużej różnicy ciśnień może pojawić się przepływ krytyczny, nazywany również przepływem zdławionym. Oznacza to, że w najwęższym przekroju prędkość gazu osiąga prędkość dźwięku, a dalsze obniżanie ciśnienia za przewężeniem nie powoduje proporcjonalnego wzrostu strumienia masowego.

To zjawisko ma duże znaczenie praktyczne. Wyciek z instalacji sprężonego powietrza przez niewielki otwór może generować znaczne straty medium, szczególnie gdy ciśnienie przed otworem jest wysokie. Użytkownik może nie zauważać pojedynczej nieszczelności, ale suma wielu małych wycieków może stanowić bardzo duży koszt energetyczny.

Równanie Bernoulliego pomaga zrozumieć, dlaczego lokalne przewężenie powoduje przyspieszenie powietrza i spadek ciśnienia, ale przy przepływach krytycznych konieczne jest już stosowanie modeli przepływu gazów ściśliwych. W praktyce przemysłowej zamiast ręcznego liczenia każdego wycieku stosuje się detektory ultradźwiękowe i systemy pomiarowe, które umożliwiają szybką lokalizację i ocenę skali strat.

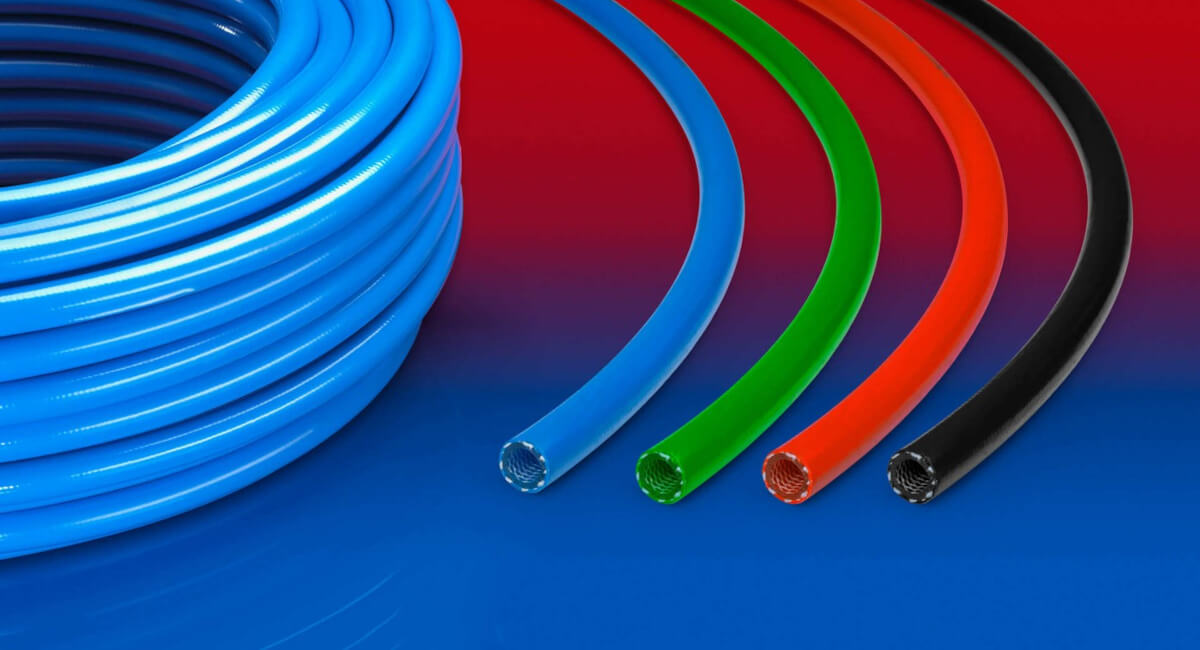

Równanie Bernoulliego a dobór średnic przewodów pneumatycznych

Jednym z najczęstszych problemów w instalacjach sprężonego powietrza jest zbyt mała średnica przewodów. Na etapie rozbudowy zakładu do istniejącej magistrali często podłączane są kolejne maszyny. Początkowo instalacja pracuje poprawnie, ale z czasem rośnie zużycie powietrza, a wraz z nim prędkość przepływu w głównych odcinkach rurociągu. W efekcie pojawiają się spadki ciśnienia.

Objawy niedowymiarowania instalacji mogą być następujące:

• niestabilna praca odbiorników,

• spadek ciśnienia przy jednoczesnej pracy wielu maszyn,

• wolniejsze cykle siłowników,

• niepełne wysuwy lub problemy z powrotem siłowników,

• spadek momentu narzędzi pneumatycznych,

• częstsze załączanie sprężarek,

• zwiększone zużycie energii,

• konieczność sztucznego podnoszenia ciśnienia na sprężarce.

Równanie Bernoulliego pokazuje, że przy zbyt dużej prędkości przepływu rośnie energia kinetyczna strumienia, a jednocześnie maleje dostępne ciśnienie statyczne. Dodatkowo straty tarcia rosną zwykle bardzo szybko wraz ze wzrostem prędkości. Dlatego zwiększenie średnicy przewodu może radykalnie poprawić pracę instalacji, nawet jeśli sprężarka pozostaje ta sama.

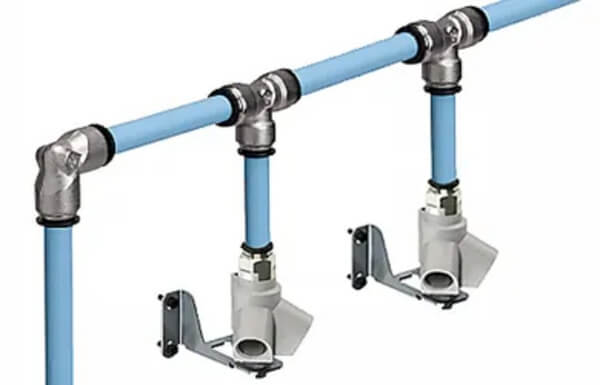

Z punktu widzenia efektywności energetycznej nie należy kompensować złej instalacji wyłącznie przez podnoszenie ciśnienia w sprężarkowni. Każdy dodatkowy bar ciśnienia oznacza wyższe koszty sprężania. Często bardziej opłacalne jest usunięcie przewężeń, wymiana nieodpowiednich szybkozłączy, modernizacja filtracji, rozbudowa magistrali lub wykonanie pierścieniowego układu zasilania.

Bernoulli w analizie pracy zaworów, filtrów i reduktorów

Elementy pneumatyczne nie są idealnie „przezroczyste” dla przepływu. Każdy zawór, filtr, regulator ciśnienia, szybkozłącze czy tłumik ma określoną przepustowość. Jeżeli element jest dobrany zbyt mały, staje się lokalnym przewężeniem. Zgodnie z zasadą Bernoulliego w przewężeniu wzrasta prędkość przepływu, spada ciśnienie statyczne, a za elementem może wystąpić niedobór ciśnienia roboczego.

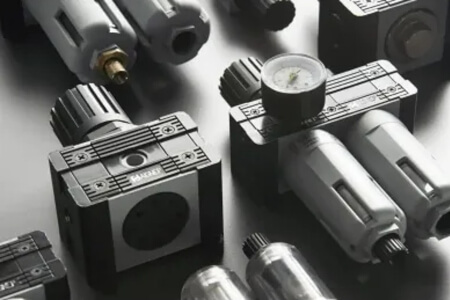

Filtry sprężonego powietrza są dobrym przykładem praktycznym. Czysty, prawidłowo dobrany filtr generuje określony, akceptowalny spadek ciśnienia. Filtr zanieczyszczony, zapchany lub zbyt mały może powodować znacznie większy spadek ciśnienia, zwłaszcza przy wysokim chwilowym poborze powietrza. Operator widzi wtedy poprawne ciśnienie przed filtrem, ale odbiornik za filtrem pracuje niestabilnie.

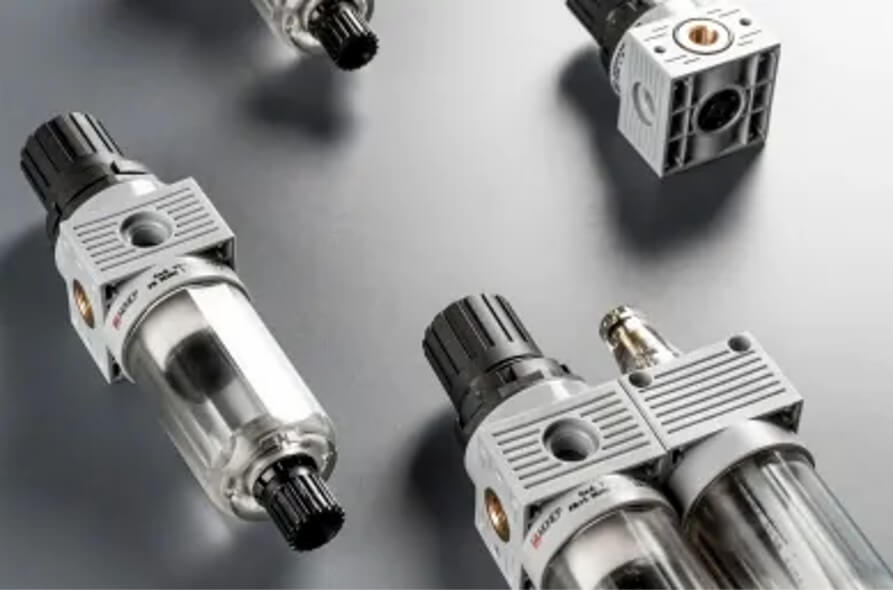

Podobnie jest z reduktorami ciśnienia. Reduktor powinien być dobrany nie tylko do zakresu ciśnień, ale również do wymaganego przepływu. Zbyt mały reduktor może utrzymywać nastawione ciśnienie przy braku przepływu, ale pod obciążeniem ciśnienie za reduktorem będzie spadać.

W praktyce oznacza to, że diagnostyka instalacji nie powinna ograniczać się do statycznego odczytu manometru. Konieczny jest pomiar parametrów w warunkach rzeczywistego poboru powietrza.

Pomiar przepływu sprężonego powietrza – od teorii do praktyki

Równanie Bernoulliego daje podstawę do zrozumienia przepływu, ale w zakładzie przemysłowym kluczowe są dane pomiarowe. Bez nich trudno ocenić, ile powietrza rzeczywiście zużywa dana linia, maszyna, strefa produkcyjna lub cały zakład.

Pomiar przepływu sprężonego powietrza umożliwia:

• określenie rzeczywistego zużycia medium,

• wykrycie nadmiernego poboru,

• porównanie zmian przed i po modernizacji,

• rozliczanie zużycia między działami,

• kontrolę wydajności sprężarkowni,

• identyfikację nieszczelności,

• optymalizację ciśnienia roboczego,

• planowanie rozbudowy instalacji.

W ofercie Pneumat System dostępne są urządzenia pomiarowe CS Instruments przeznaczone do sprężonego powietrza i gazów technicznych. Obejmują one między innymi przepływomierze, urządzenia do pomiaru zużycia, czujniki ciśnienia, mierniki punktu rosy, detektory wycieków, rejestratory danych i systemy monitoringu.

W kontekście równania Bernoulliego szczególnie interesujące są przepływomierze wykorzystujące zależność między prędkością przepływu, przekrojem przewodu i różnicą ciśnień. W praktyce stosuje się również technologie termiczne, które mierzą przepływ masowy na podstawie odbioru ciepła przez przepływający gaz. Dobór metody zależy od średnicy rurociągu, zakresu przepływu, rodzaju gazu, wymaganej dokładności, ciśnienia roboczego, temperatury i sposobu montażu.

Dlaczego sam manometr nie wystarcza?

W wielu zakładach podstawowym narzędziem kontroli instalacji pneumatycznej nadal jest manometr. Jest on potrzebny, ale nie daje pełnego obrazu. Manometr pokazuje ciśnienie w konkretnym punkcie instalacji, najczęściej jako wartość statyczną lub wolnozmienną. Nie pokazuje jednak bezpośrednio przepływu, zużycia powietrza, strat energii ani jakości medium.

Można mieć poprawne ciśnienie na zbiorniku i jednocześnie zbyt niskie ciśnienie przy odbiorniku. Można mieć poprawne ciśnienie przy braku obciążenia i duży spadek ciśnienia podczas cyklu pracy maszyny. Można również mieć instalację, która utrzymuje ciśnienie tylko dlatego, że sprężarka pracuje nadmiernie często, kompensując wycieki i straty.

Dlatego profesjonalna diagnostyka wymaga pomiaru kilku parametrów:

• ciśnienia,

• przepływu,

• zużycia całkowitego,

• punktu rosy,

• temperatury,

• nieszczelności,

• jakości sprężonego powietrza,

• profilu poboru w czasie.

Dopiero zestawienie tych danych pozwala odpowiedzieć na pytanie, czy problem wynika z niedowymiarowania instalacji, zapchanego filtra, nieszczelności, złego nastawienia reduktora, zbyt wysokiego ciśnienia, niewłaściwej pracy osuszacza czy nieefektywnej charakterystyki odbiornika.

CS Instruments w diagnostyce sprężonego powietrza

Urządzenia CS Instruments są projektowane z myślą o pomiarach w instalacjach sprężonego powietrza i gazów przemysłowych. W zastosowaniach przemysłowych szczególne znaczenie mają:

• przepływomierze i liczniki zużycia sprężonego powietrza,

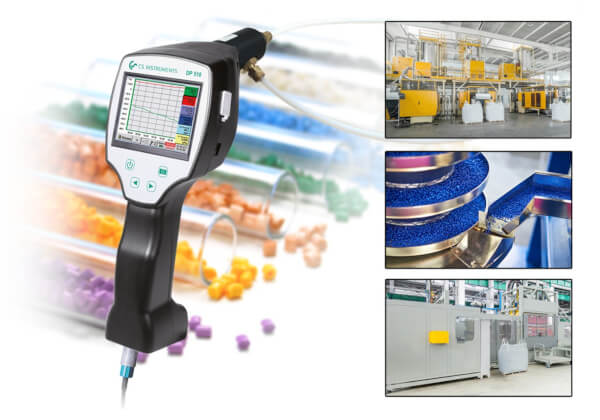

• mierniki punktu rosy,

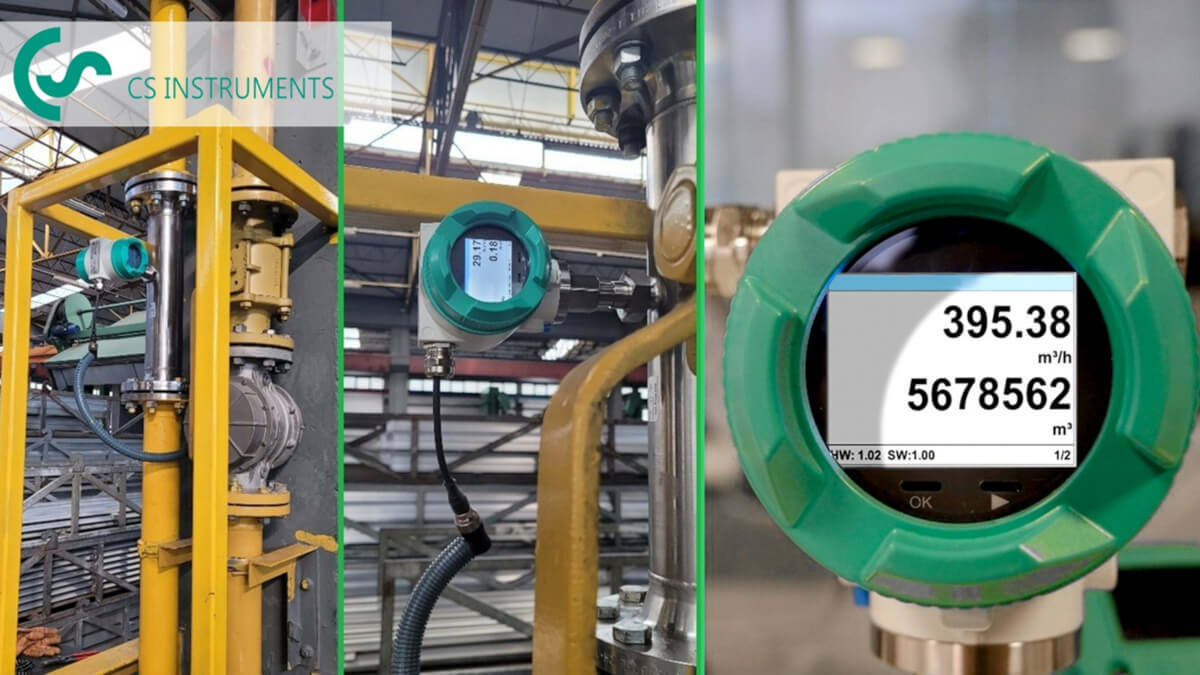

• czujniki ciśnienia,

• detektory nieszczelności,

• rejestratory danych,

• systemy monitoringu,

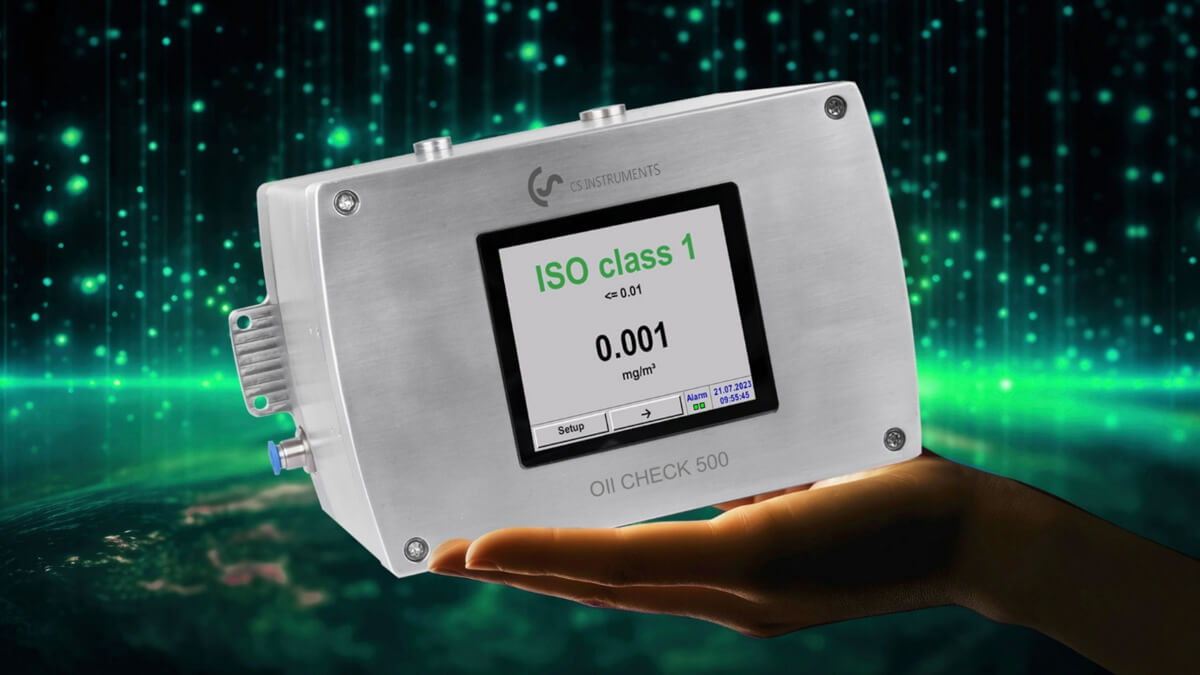

• urządzenia do kontroli jakości sprężonego powietrza.

Z punktu widzenia eksploatacji instalacji pneumatycznej przepływomierz pozwala przejść od domysłów do danych. Można sprawdzić, ile powietrza zużywa konkretna maszyna, jak wygląda pobór w czasie postoju, ile wynosi zużycie nocne, czy po wyłączeniu produkcji nadal występuje przepływ oraz czy modernizacja przyniosła realną oszczędność.

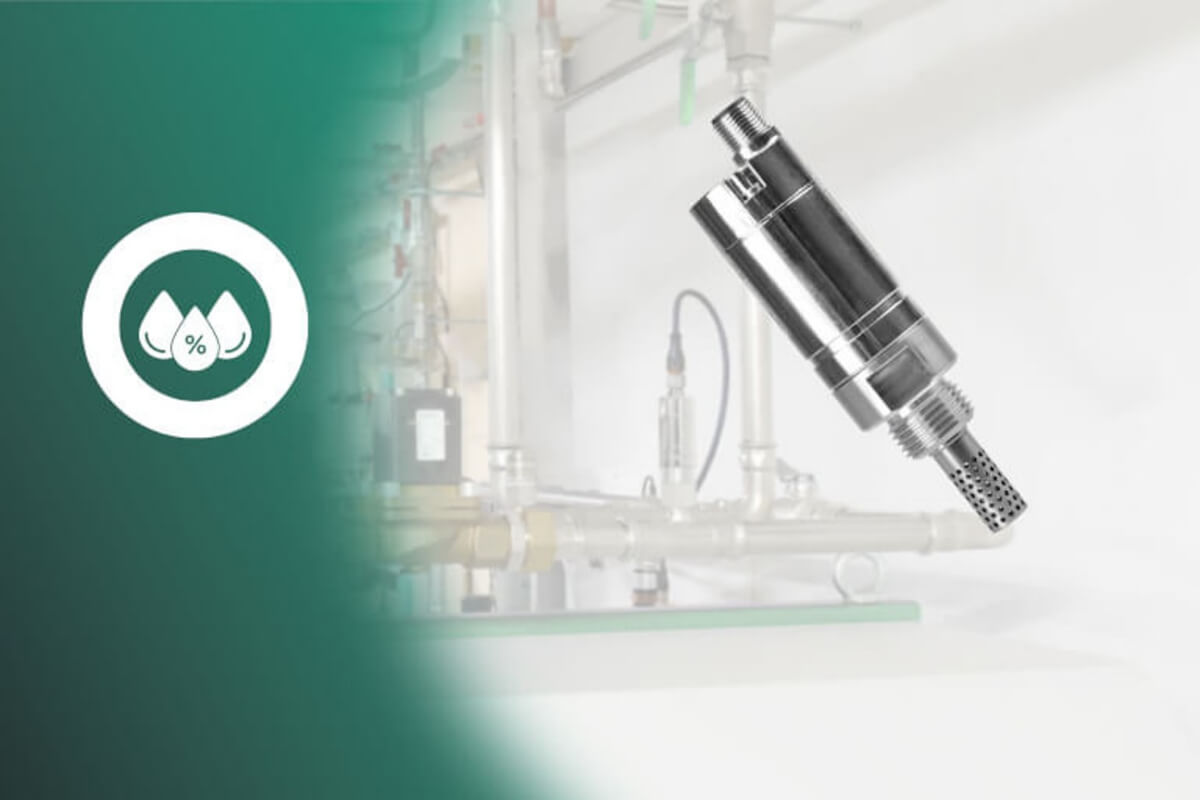

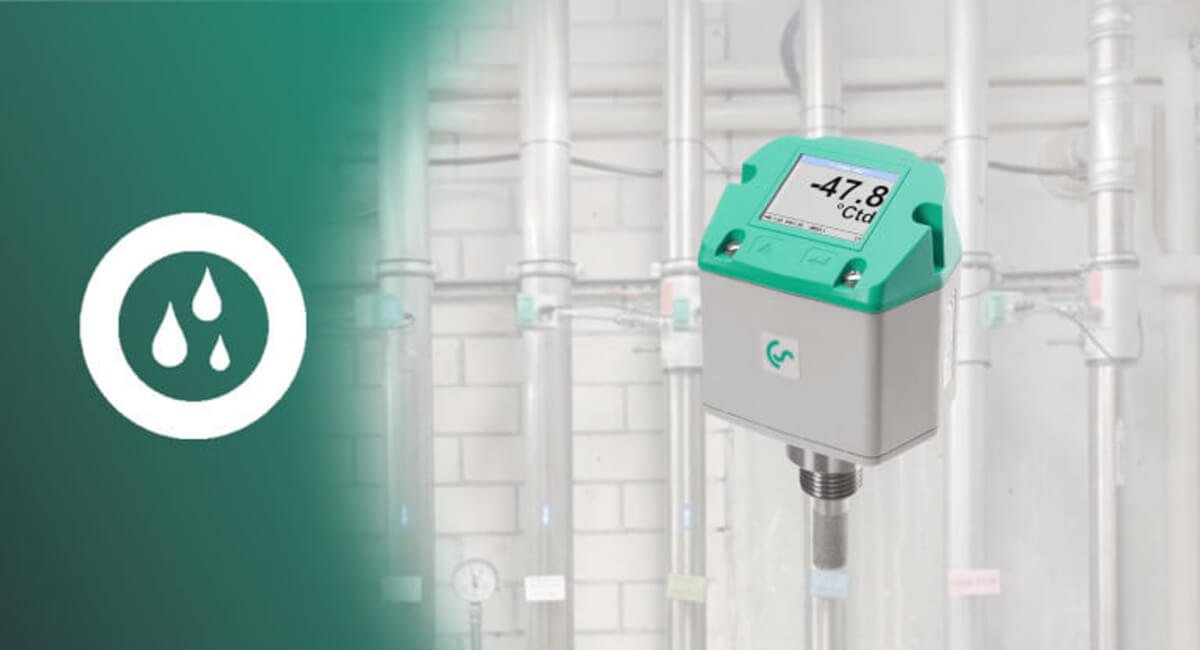

Miernik punktu rosy umożliwia kontrolę wilgotności sprężonego powietrza. To parametr kluczowy dla trwałości zaworów, siłowników, przewodów, narzędzi i elementów automatyki. Zbyt wysoki punkt rosy oznacza ryzyko kondensacji, korozji, zamarzania, wypłukiwania smaru i uszkodzeń komponentów.

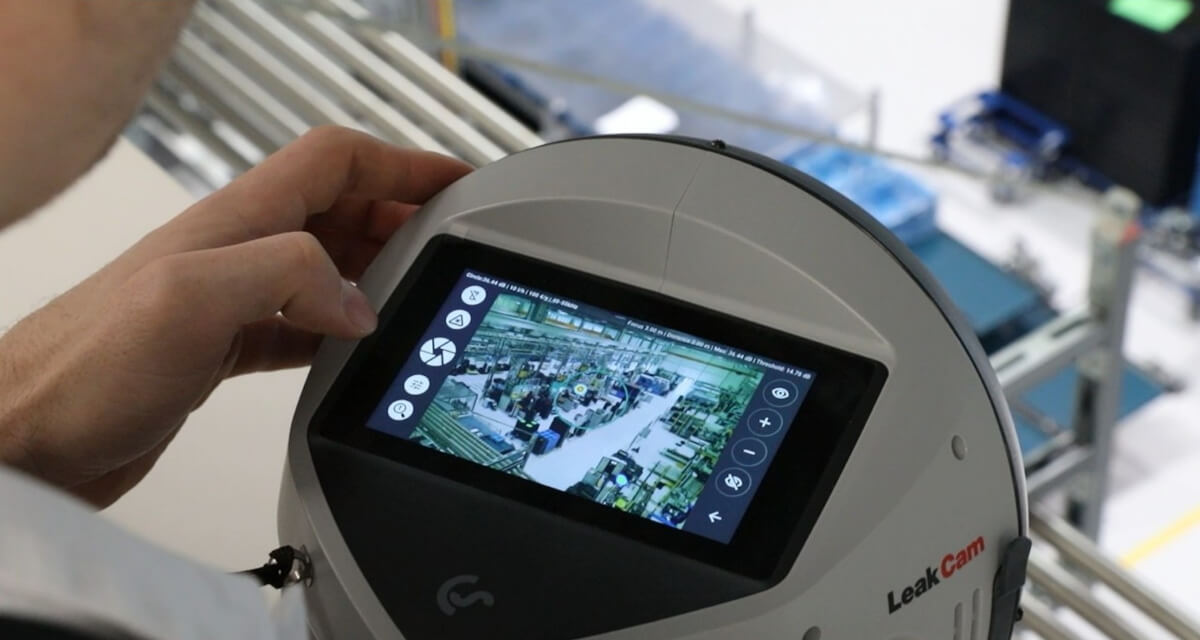

Detektory nieszczelności pozwalają lokalizować wycieki, które często są niewidoczne i niesłyszalne w hałasie hali produkcyjnej. Nawet niewielkie nieszczelności mogą generować znaczne koszty, jeśli występują stale przez całą dobę.

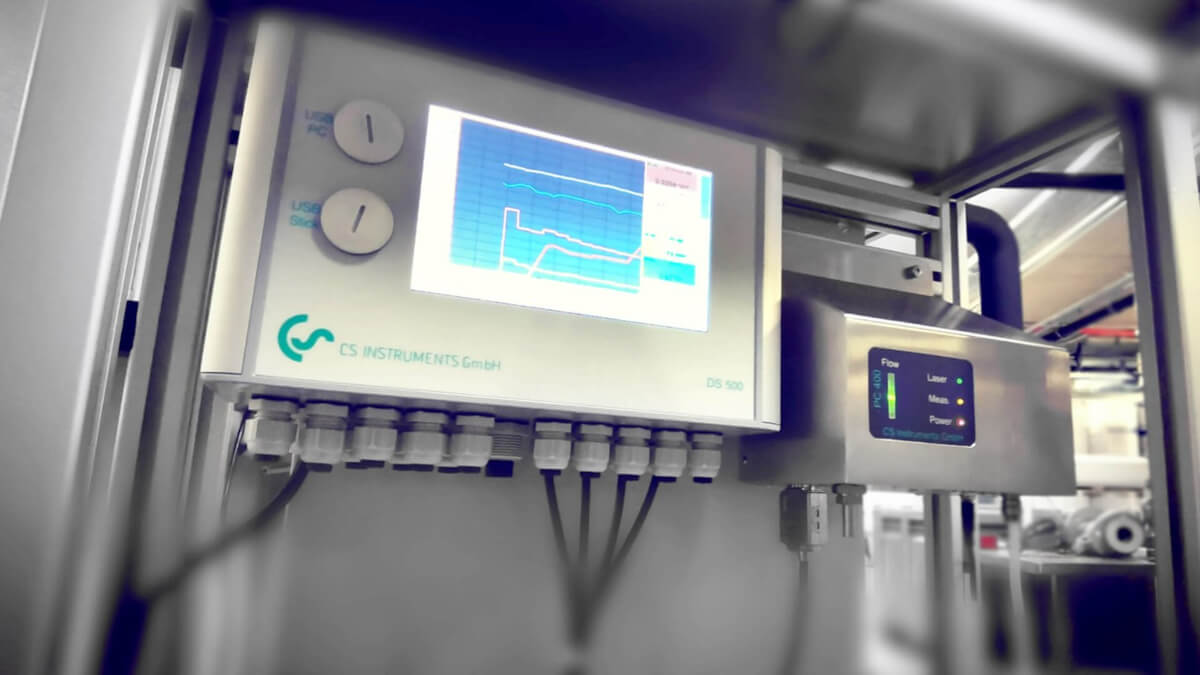

Rejestratory danych umożliwiają analizę trendów. Dzięki nim można sprawdzić, czy spadki ciśnienia pojawiają się cyklicznie, czy są powiązane z uruchomieniem konkretnej linii, czy zużycie rośnie w weekendy, czy osuszacz utrzymuje właściwy punkt rosy oraz jak instalacja zachowuje się przy zmiennym obciążeniu.

Równanie Bernoulliego a nieszczelności instalacji

Nieszczelność w instalacji sprężonego powietrza można traktować jako niekontrolowany otwór wypływowy. Powietrze przepływa przez szczelinę z obszaru o wyższym ciśnieniu do obszaru o niższym ciśnieniu. W miejscu przewężenia prędkość przepływu gwałtownie rośnie, a energia ciśnienia zamienia się w energię kinetyczną strugi. Towarzyszą temu turbulencje i emisja ultradźwięków.

To właśnie dlatego detektory ultradźwiękowe są skutecznym narzędziem do wykrywania wycieków. Nie trzeba widzieć otworu ani słyszeć syku gołym uchem. Urządzenie wykrywa charakterystyczne sygnały generowane przez turbulentny wypływ gazu.

Z perspektywy energetycznej wycieki są jednym z największych problemów instalacji pneumatycznych. Sprężarka zużywa energię elektryczną na wytworzenie powietrza, które nie wykonuje żadnej pracy użytecznej. W praktyce oznacza to niższą sprawność systemu, większe obciążenie sprężarki, szybsze zużycie podzespołów, częstsze serwisowanie i wyższe rachunki za energię.

Równanie Bernoulliego pomaga zrozumieć mechanizm wypływu, ale w praktyce najważniejsze jest regularne wykrywanie, oznaczanie, usuwanie i ponowna kontrola nieszczelności. Pneumat System, oferując urządzenia pomiarowe i diagnostyczne, może wspierać zakłady w budowie takiego procesu.

Punkt rosy, jakość powietrza i energia przepływu

Choć równanie Bernoulliego skupia się na energii mechanicznej przepływu, w realnych instalacjach nie można ignorować jakości sprężonego powietrza. Wilgoć, olej, cząstki stałe i zanieczyszczenia wpływają na pracę elementów pneumatycznych oraz na stabilność procesów produkcyjnych.

Wilgotne powietrze może powodować korozję przewodów i elementów wykonawczych. Kondensat może gromadzić się w najniższych punktach instalacji, uszkadzać zawory, powodować zacinanie siłowników, wypłukiwać smar i pogarszać powtarzalność ruchu. Przy niskich temperaturach może dochodzić do zamarzania wilgoci w przewodach lub zaworach.

Pomiar punktu rosy pozwala kontrolować skuteczność osuszania. W układach o wysokich wymaganiach jakościowych, takich jak przemysł spożywczy, farmaceutyczny, przemysł elektroniczny, lakierniczy lub precyzyjna automatyka, jest to parametr równie ważny jak ciśnienie i przepływ.

Z punktu widzenia eksploatacji warto pamiętać, że zanieczyszczone filtry i niewłaściwie dobrane elementy przygotowania powietrza zwiększają opory przepływu. To z kolei prowadzi do spadków ciśnienia, które można interpretować w duchu równania Bernoulliego jako utratę energii mechanicznej na elementach instalacji.

Przykład praktyczny: spadek ciśnienia na przewężeniu

Wyobraźmy sobie linię produkcyjną zasilaną przewodem o zbyt małej średnicy. Przy niskim poborze powietrza ciśnienie przy maszynie wynosi 6 bar i wszystko pracuje poprawnie. Gdy uruchamia się kilka siłowników jednocześnie, przepływ gwałtownie rośnie. W przewodzie wzrasta prędkość powietrza, rosną straty tarcia i straty miejscowe, a ciśnienie przy maszynie spada do 5 bar lub mniej.

Operator może uznać, że problemem jest sprężarka. W rzeczywistości sprężarka może mieć wystarczającą wydajność, a problem leży w dystrybucji powietrza. Zbyt wąski przewód, niedrożny filtr, zbyt małe szybkozłącze lub źle dobrany reduktor działają jak przewężenie. Zgodnie z zasadą Bernoulliego i zasadami strat przepływowych energia ciśnienia jest tracona na pokonanie oporów instalacji.

Rozwiązaniem nie zawsze jest zakup większej sprężarki. Czasem wystarczy zmiana średnicy przewodu, wymiana szybkozłączy, zastosowanie zbiornika buforowego bliżej odbiornika, modernizacja układu przygotowania powietrza albo zmiana konfiguracji magistrali.

Aby podjąć właściwą decyzję, należy wykonać pomiary: ciśnienia przed i za podejrzanym elementem, przepływu chwilowego, zużycia powietrza w cyklu oraz profilu pracy instalacji. Do tego typu diagnostyki dobrze nadają się przepływomierze, czujniki ciśnienia i rejestratory danych.

Bernoulli a efektywność energetyczna sprężonego powietrza

Sprężone powietrze jest wygodne, czyste i bezpieczne, ale jego wytwarzanie jest kosztowne. Znaczna część energii elektrycznej pobieranej przez sprężarkę zamienia się w ciepło, a tylko część zostaje wykorzystana jako energia użyteczna w odbiornikach pneumatycznych. Dlatego każda niepotrzebna strata ciśnienia ma znaczenie ekonomiczne.

Równanie Bernoulliego uczy, że energia w przepływie nie znika bez powodu. Jeżeli w instalacji występują spadki ciśnienia, nadmierne prędkości, turbulencje, wycieki i dławienia, energia dostarczona przez sprężarkę jest marnowana. Zakład może kompensować ten problem podnoszeniem ciśnienia, ale jest to rozwiązanie kosztowne i często pozorne.

Lepszym podejściem jest optymalizacja instalacji:

• pomiar rzeczywistego zużycia powietrza,

• lokalizacja nieszczelności,

• redukcja ciśnienia do wartości faktycznie wymaganej,

• wymiana przewężeń,

• dobór właściwych średnic przewodów,

• regularna wymiana wkładów filtracyjnych,

• kontrola punktu rosy,

• monitoring pracy sprężarkowni,

• analiza trendów zużycia.

Pneumat System, jako dostawca komponentów pneumatyki, armatury, przewodów, elementów przygotowania powietrza, siłowników, zaworów oraz urządzeń pomiarowych, może wspierać zakłady zarówno na etapie budowy nowych instalacji, jak i modernizacji istniejących układów.

Znaczenie pomiarów ciągłych

Jednorazowy pomiar jest przydatny, ale często nie wystarcza. Instalacje pneumatyczne pracują dynamicznie. Pobór powietrza zmienia się w zależności od zmiany produkcyjnej, rodzaju detalu, cyklu maszyny, liczby aktywnych linii, stanu filtrów i szczelności układu.

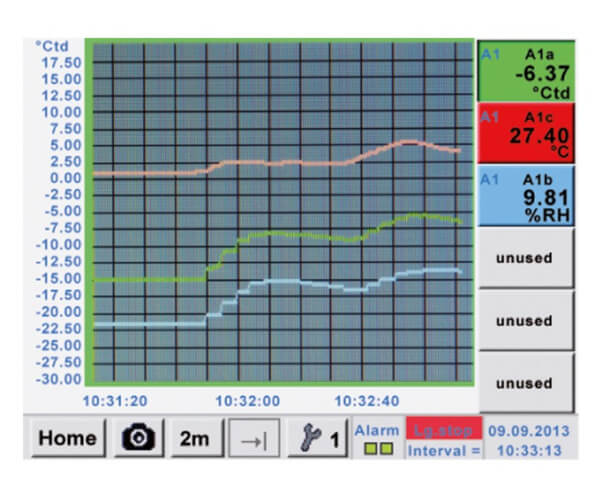

Dlatego coraz większe znaczenie ma monitoring ciągły. Rejestratory danych i systemy pomiarowe pozwalają obserwować instalację w czasie. Dzięki temu można zauważyć:

• wzrost zużycia powietrza po określonej zmianie technologicznej,

• pogorszenie jakości osuszania,

• narastające straty na filtrach,

• zwiększone zużycie nocne,

• nieszczelności pojawiające się po serwisie,

• spadki ciśnienia przy konkretnych cyklach produkcyjnych,

• nieoptymalną pracę sprężarek.

W ujęciu Bernoulliego monitoring pozwala nie tylko „zobaczyć ciśnienie”, ale zrozumieć przepływ energii przez instalację. To przejście od reaktywnego utrzymania ruchu do zarządzania mediami technicznymi na podstawie danych.

Równanie Bernoulliego w projektowaniu instalacji pneumatycznej

Na etapie projektowania instalacji sprężonego powietrza należy uwzględnić kilka kluczowych zasad wynikających bezpośrednio lub pośrednio z równania Bernoulliego.

Po pierwsze, prędkość przepływu nie powinna być zbyt wysoka. Zbyt duża prędkość oznacza większe straty ciśnienia, większy hałas, większą podatność na turbulencje i większe obciążenie elementów instalacji.

Po drugie, średnice przewodów należy dobierać do przepływu całkowitego i przewidywanej rozbudowy. Instalacja projektowana „na styk” szybko stanie się ograniczeniem produkcyjnym.

Po trzecie, należy minimalizować liczbę niepotrzebnych przewężeń i ostrych zmian kierunku. Każde kolano, szybkozłącze, redukcja i zawór wprowadza stratę miejscową.

Po czwarte, trzeba analizować instalację jako całość. Nawet najlepsza sprężarka nie zapewni stabilnej pracy, jeśli powietrze będzie transportowane przez źle dobraną magistralę.

Po piąte, warto przewidzieć punkty pomiarowe. Instalacja bez możliwości pomiaru przepływu, ciśnienia i jakości powietrza jest trudna w diagnostyce. Późniejsze szukanie problemów staje się kosztowne i czasochłonne.

Typowe błędy eksploatacyjne

W praktyce przemysłowej często spotyka się błędy, które można wyjaśnić przez niewłaściwe rozumienie przepływu sprężonego powietrza.

Pierwszym błędem jest utożsamianie ciśnienia ze zdolnością przepływową. To, że w instalacji jest 6 bar, nie oznacza jeszcze, że odbiornik otrzyma wymaganą ilość powietrza w czasie cyklu. Potrzebny jest odpowiedni przepływ.

Drugim błędem jest podnoszenie ciśnienia zamiast usuwania przyczyn spadków. Wyższe ciśnienie może chwilowo poprawić pracę maszyn, ale zwiększa koszty i nasila straty przez nieszczelności.

Trzecim błędem jest ignorowanie nieszczelności. Wyciek traktowany jako drobny problem utrzymania ruchu może w skali roku generować znaczące koszty.

Czwartym błędem jest brak kontroli punktu rosy. Wilgoć w instalacji wpływa nie tylko na jakość procesu, ale także na trwałość komponentów i opory przepływu.

Piątym błędem jest brak pomiarów trendów. Bez danych historycznych trudno odróżnić normalne wahania od początku awarii lub degradacji instalacji.

Rola Pneumat System w optymalizacji instalacji sprężonego powietrza

Pneumat System dostarcza rozwiązania dla pneumatyki przemysłowej, obejmujące komponenty wykonawcze, elementy sterowania, armaturę, przewody, przygotowanie powietrza, narzędzia, automatykę oraz urządzenia pomiarowe. W kontekście równania Bernoulliego szczególnie ważne jest kompleksowe podejście: nie wystarczy znać teorię przepływu, trzeba jeszcze dobrać właściwe elementy i potwierdzić ich działanie pomiarem.

Oferta urządzeń pomiarowych CS Instruments dostępna w Pneumat System pozwala analizować instalację w sposób praktyczny. Przepływomierze pomagają określić rzeczywiste zużycie powietrza. Detektory nieszczelności wspierają audyty strat. Mierniki punktu rosy pozwalają ocenić skuteczność osuszania. Czujniki ciśnienia i rejestratory danych umożliwiają monitorowanie pracy instalacji w czasie.

Takie połączenie komponentów pneumatycznych, wiedzy technicznej i aparatury pomiarowej jest szczególnie istotne dla zakładów, które chcą ograniczyć koszty energii, poprawić stabilność produkcji, zwiększyć niezawodność maszyn i przygotować instalację na dalszą rozbudowę.
