Równanie Fouriera w praktyce

Czym właściwie jest prawo Fouriera?

Prawo Fouriera jest fundamentalnym prawem przewodzenia ciepła. W najprostszym, jednowymiarowym przypadku ustalonego przewodzenia przez płaską przegrodę zapisuje się je jako:

Q̇ = −kA(dT/dx)

gdzie:

• Q̇ - strumień ciepła [W],

• k - współczynnik przewodzenia ciepła materiału [W/(m·K)],

• A - pole powierzchni przewodzenia [m²],

• (dT/dx) - gradient temperatury w kierunku przepływu ciepła.

Po uproszczeniu dla warstwy o grubości L, gdy temperatura po obu stronach przegrody jest znana, często stosuje się zależność:

Q̇ = kA(T₁ − T₂) / L

Jest to forma szczególnie użyteczna w obliczeniach technicznych, bo pozwala szybko oszacować straty cieplne przez ścianki elementów instalacji, rur, zbiorników, obudów oraz przewodów. Im większa różnica temperatur i im większa powierzchnia wymiany, tym większy przepływ ciepła. Im większa grubość przegrody, tym opór cieplny rośnie, a przekazywanie ciepła maleje. Z kolei wysoka wartość 𝑘oznacza materiał dobrze przewodzący, jak aluminium, natomiast niska wartość wskazuje materiał bardziej izolacyjny, jak tworzywa sztuczne czy PTFE.

Dlaczego prawo Fouriera ma znaczenie w przemyśle?

W zakładzie przemysłowym temperatura nigdy nie jest tylko parametrem „towarzyszącym”. Wpływa na trwałość komponentów, dokładność działania automatyki, stabilność procesów, kondensację wilgoci, lepkość mediów, bezpieczeństwo pracy i koszty energii. Prawo Fouriera jest jednym z podstawowych narzędzi opisu tych zależności, ponieważ pozwala przewidzieć, jak szybko ciepło będzie przenikało przez dany materiał i jak układ będzie reagował na zmienne warunki cieplne. W praktyce przemysłowej ma to znaczenie m.in. przy projektowaniu instalacji sprężonego powietrza, doborze materiałów przewodów i rur, ocenie izolacji termicznej, projektowaniu osuszania i chłodzenia sprężonego powietrza, a także przy analizie zachowania siłowników i armatury pracującej w otoczeniu o wysokiej lub niskiej temperaturze.

Nie bez powodu zagadnienia cieplne są tak istotne w obszarze przygotowania sprężonego powietrza. Po sprężeniu temperatura powietrza rośnie, a po jego schłodzeniu zaczyna pojawiać się kondensat. Firma Kaeser wskazuje, że przy spadku temperatury nasyconego sprężonego powietrza o 20°F (tj. w przybliżeniu o 10*C) może skroplić się około 50% zawartej w nim pary wodnej. To bardzo praktyczna ilustracja tego, że transport ciepła i wynikająca z niego zmiana temperatury bezpośrednio wpływają na wilgotność, jakość medium i niezawodność całej instalacji.

Prawo Fouriera a pneumatyka – gdzie występuje w praktyce?

W pneumatyce prawo Fouriera nie działa „obok” głównych zjawisk – ono współdecyduje o ich przebiegu. Układ pneumatyczny to nie tylko kanały przepływu i elementy wykonawcze, lecz również zbiór materiałów przewodzących lub ograniczających przepływ ciepła. Ciepło przepływa przez aluminiowe rurociągi, korpusy zaworów, gwintowane złącza, elementy przygotowania powietrza, obudowy siłowników, przewody elastyczne i ściany zbiorników. Wystarczy różnica temperatur między medium a otoczeniem, aby rozpoczął się transport energii. To zjawisko wpływa później na temperaturę medium, punkt rosy, ryzyko wykraplania, stabilność parametrów procesowych i żywotność materiałów uszczelniających.

W pneumatyce szczególne znaczenie mają cztery obszary, w których prawo Fouriera jest wyjątkowo praktyczne:

1. Chłodzenie sprężonego powietrza po sprężaniu

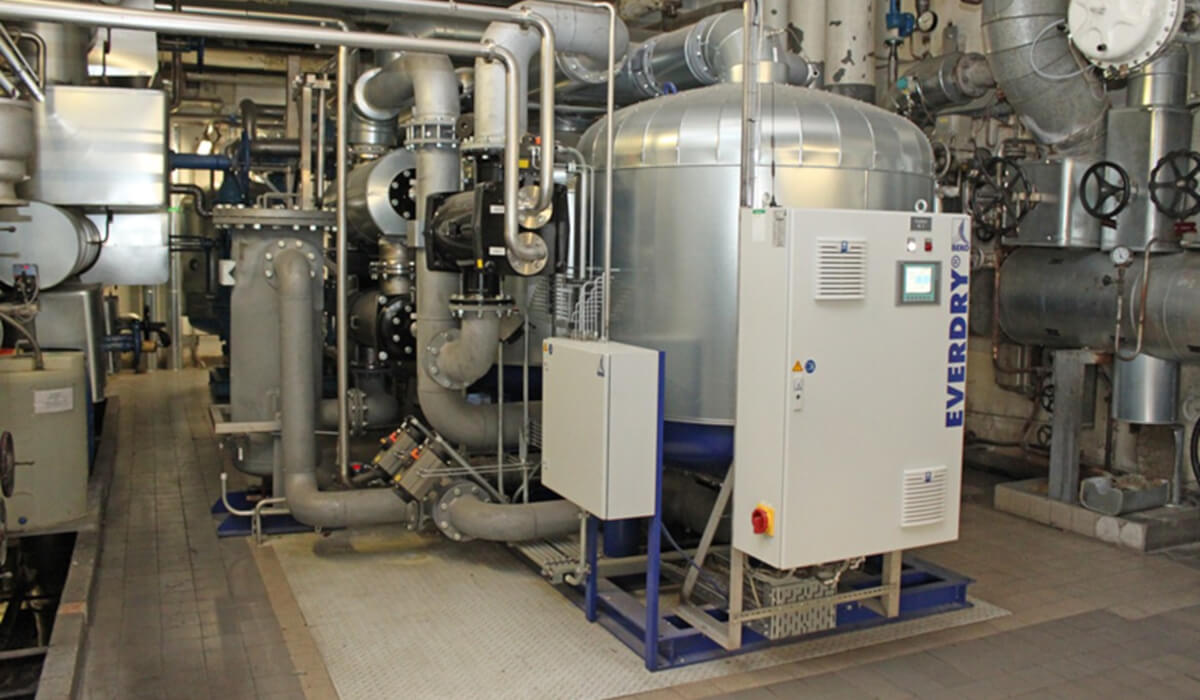

Powietrze po sprężeniu jest gorące. To podstawowa konsekwencja przemiany termodynamicznej. Gdy gorące sprężone powietrze przepływa przez chłodnicę końcową w sprężarce , rurociąg lub moduł osuszania, ciepło zaczyna przenikać przez ścianki tych elementów do chłodniejszego otoczenia lub do czynnika chłodzącego. Intensywność tego procesu opisuje właśnie prawo Fouriera. Im lepsza przewodność materiału ścianki i im większa różnica temperatur, tym szybsze schładzanie medium. Efekt jest korzystny z punktu widzenia przygotowania powietrza, ale jednocześnie uruchamia zjawisko kondensacji wilgoci, którą trzeba odprowadzić z instalacji.

2. Kondensacja i punkt rosy w instalacji sprężonego powietrza

Jeżeli temperatura sprężonego powietrza spada poniżej odpowiedniego poziomu, para wodna zaczyna się wykraplać. Oznacza to, że z pozoru „niewidoczny” przepływ ciepła przez rurę, zbiornik ciśnieniowy albo osuszacz sprężonego powietrza może zdecydować o tym, czy w dalszej części instalacji pojawi się woda. Dla pneumatyki to kwestia krytyczna, bo wilgoć obniża trwałość armatury, może zakłócać pracę zaworów, wpływać na smarowanie narzędzi, przyspieszać korozję i pogarszać jakość procesów technologicznych. Dlatego w praktyce przemysłowej projektowanie systemu przygotowania powietrza to nie tylko dobór filtrów i osuszaczy, ale też świadome zarządzanie wymianą ciepła w oparciu o prawa przewodzenia i konwekcji. Pneumat System podkreśla, że elementy przygotowania sprężonego powietrza znajdują zastosowanie m.in. w lakierniach, narzędziach pneumatycznych i siłownikach, czyli wszędzie tam, gdzie jakość medium ma bezpośredni wpływ na efektywność oraz trwałość urządzeń.

3. Zachowanie przewodów, rur i złączy w różnych temperaturach

Materiał instalacji ma ogromne znaczenie cieplne. Aluminiowa rura będzie przekazywała ciepło inaczej niż przewód z tworzywa, a przewód PTFE jeszcze inaczej niż klasyczny przewód PU. Z inżynierskiego punktu widzenia oznacza to, że dobierając materiał, dobieramy jednocześnie sposób reakcji instalacji na zmiany temperatury. Pneumat System oferuje aluminiowy system instalacyjny INFINITY do sprężonego powietrza, próżni i gazów neutralnych, o zakresie pracy od -20 do +80°C oraz ciśnieniu roboczym od -0,99 do 16 bar. Aluminium dobrze przewodzi ciepło, co może ułatwiać oddawanie energii do otoczenia. Z kolei węże teflonowe PTFE z oferty Pneumat System pracują od -70 do +260°C, mają niski współczynnik tarcia i wysoką odporność chemiczną, dzięki czemu są użyteczne tam, gdzie standardowe przewody nie radzą sobie ze skrajnymi warunkami termicznymi.

4. Praca siłowników i armatury w środowisku o podwyższonej lub obniżonej temperaturze

Wysoka lub niska temperatura wpływa na uszczelnienia, smary, luzy montażowe, rozszerzalność elementów, opory ruchu oraz szczelność napędów. Dlatego prawo Fouriera ma znaczenie także dla siłowników pneumatycznych – przez ich obudowę i tłoczysko stale zachodzi wymiana ciepła z otoczeniem. Jeżeli siłownik pracuje obok gorących maszyn, pieców, linii suszących czy w chłodniach, musi być odpowiednio dobrany materiałowo i konstrukcyjnie. Pneumat System podaje dla swoich siłowników standardowych temperaturę medium od 0°C do +40°C, ale równocześnie oferuje wykonania niestandardowe do pracy w ciężkich warunkach, m.in. przy wysokiej temperaturze i w atmosferze korozyjnej. To bardzo ważne z punktu widzenia praktyki inżynierskiej, bo pokazuje, że poprawny dobór napędu nie może abstrahować od bilansu cieplnego stanowiska pracy.

Jak interpretować prawo Fouriera w języku praktyka utrzymania ruchu?

Dla inżyniera utrzymania ruchu czy projektanta automatyki prawo Fouriera można przełożyć na kilka bardzo konkretnych pytań:

• czy powietrze w danym odcinku instalacji będzie się szybko wychładzać,

• czy po drodze zacznie wykraplać się woda,

• czy materiał przewodu nie będzie zbyt mocno odbierał lub akumulował ciepła,

• czy armatura zachowa parametry przy danym obciążeniu termicznym,

• czy trzeba zastosować izolację, osuszanie, chłodzenie albo inny materiał wykonania.

To jest właśnie praktyczny wymiar prawa Fouriera: nie chodzi o sam wzór, lecz o możliwość przewidywania zachowania rzeczywistego układu. Tam, gdzie temperatura nie jest kontrolowana, zwykle pojawiają się później problemy eksploatacyjne: korozja, obniżona jakość powietrza, zacinanie zaworów, skrócenie życia uszczelnień, niestabilność parametrów procesu i wyższe koszty serwisowe.

Znaczenie współczynnika przewodzenia ciepła kw doborze komponentów pneumatycznych

Przykładowe wartości współczynnika przewodzenia ciepła w wybranych materiałach :

Jednym z najważniejszych parametrów występujących w prawie Fouriera jest współczynnik przewodzenia ciepła k. To on określa, jak łatwo dany materiał przewodzi ciepło. W praktyce przemysłowej oznacza to, że dwa komponenty o identycznych wymiarach, lecz wykonane z innych materiałów, będą zupełnie inaczej reagowały na te same warunki pracy.

Aluminium, powszechnie stosowane w korpusach elementów pneumatycznych i instalacjach rurowych, dobrze przewodzi ciepło. Dzięki temu szybko wyrównuje temperaturę z otoczeniem, co może być zaletą w chłodzeniu sprężonego powietrza, ale w niektórych zastosowaniach może także przyspieszać niepożądane wychładzanie medium i sprzyjać kondensacji. Z drugiej strony tworzywa techniczne i PTFE mają wyraźnie inne właściwości cieplne, dzięki czemu w wielu aplikacjach pomagają ograniczać wpływ środowiska termicznego na medium lub odwrotnie – ograniczać przenikanie energii z medium do otoczenia. To pokazuje, że dobór przewodu, rury czy uszczelnienia nie jest wyłącznie zagadnieniem chemoodporności lub wytrzymałości mechanicznej. To również decyzja dotycząca transportu ciepła.

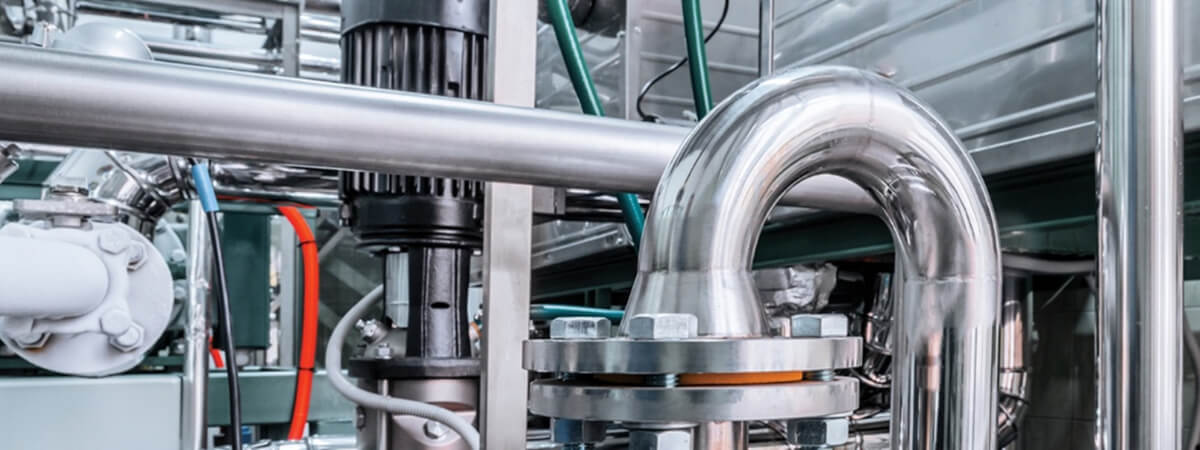

Równanie Fouriera a projektowanie instalacji sprężonego powietrza

W dobrze zaprojektowanej instalacji sprężonego powietrza temperatura jest parametrem tak samo ważnym jak ciśnienie i przepływ. Gdy projektuje się magistralę, odejścia, punkty poboru, stacje przygotowania powietrza i odbiorniki, trzeba brać pod uwagę nie tylko spadki ciśnienia, ale też to, jak powietrze będzie się zachowywało termicznie na kolejnych odcinkach. Jeżeli odcinek między sprężarkownią a odbiornikiem przebiega przez chłodną halę, strefę zewnętrzną lub rejon o dużych wahaniach temperatur, wtedy wymiana ciepła przez ścianki instalacji może istotnie zmienić temperaturę medium. Prawo Fouriera pozwala ocenić skalę tego zjawiska i przewidzieć, czy należy zwiększyć skuteczność osuszania, zmienić materiał instalacji, zastosować odwodnienie, poprawić układ odprowadzenia kondensatu albo rozważyć dodatkowe ekranowanie termiczne.

W tym kontekście istotna jest oferta Pneumat System obejmująca nie tylko sprzedaż komponentów, ale również projektowanie i wykonawstwo instalacji pneumatycznych, audyty efektywności energetycznej, nadzór konserwatorski i regenerację siłowników. To ważne, bo zagadnienia cieplne i przepływowe rzadko da się skutecznie rozwiązać jednym komponentem. Zwykle potrzebne jest spojrzenie systemowe: od sprężarki i przygotowania powietrza, przez rurociągi, aż po końcowy element wykonawczy.

Gdzie w ofercie Pneumat System prawo Fouriera ma szczególne znaczenie?

Choć samo prawo Fouriera jest prawem fizyki, jego praktyczne skutki widać bardzo wyraźnie w konkretnych grupach produktowych i usługowych.

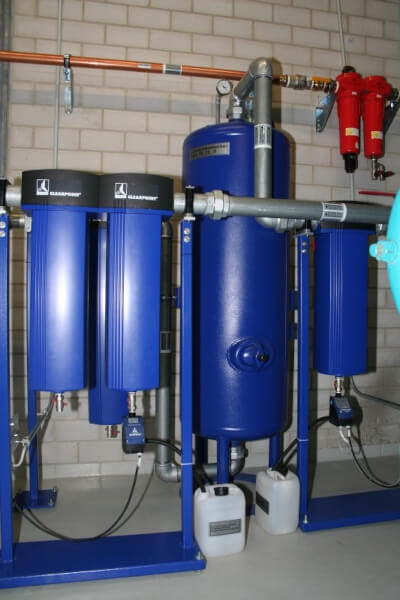

Elementy przygotowania sprężonego powietrza

Filtry ciśnieniowe, reduktory, osuszacze, separatory i inne elementy przygotowania powietrza pracują na styku mechaniki przepływu, termodynamiki i wymiany ciepła. To tutaj schładzanie medium może znacząco wpływać na intensywność separacji kondensatu i osiąganie odpowiednich parametrów jakościowych powietrza. Im lepiej rozumie się zależność pomiędzy temperaturą, punktem rosy i przewodzeniem ciepła, tym skuteczniej można dobrać układ uzdatniania medium do danej aplikacji. Pneumat System wskazuje, że elementy przygotowania sprężonego powietrza powinny być stosowane m.in. w lakierniach, narzędziach pneumatycznych i siłownikach, czyli w aplikacjach szczególnie wrażliwych na wilgoć i jakość medium.

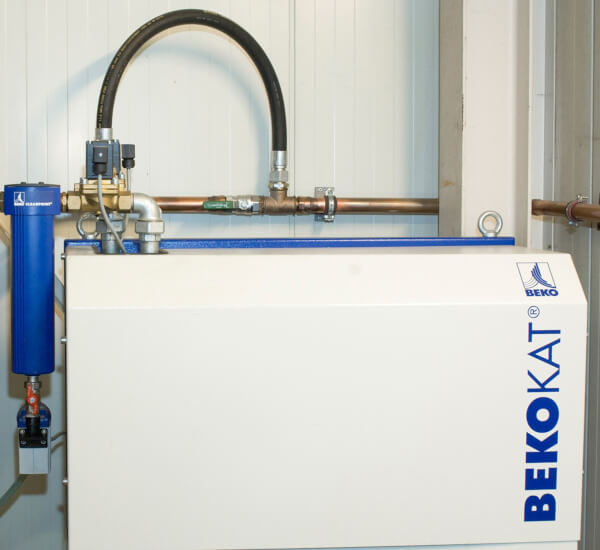

Instalacje aluminiowe do sprężonego powietrza

System INFINITY dostępny w Pneumat System obejmuje aluminiowe rury i złącza dla sprężonego powietrza, próżni oraz gazów neutralnych. Z punktu widzenia prawa Fouriera aluminium ma znaczenie nie tylko konstrukcyjne, ale i cieplne. Dobrze przewodzące ścianki instalacji wpływają na tempo wyrównywania temperatury medium z otoczeniem i emisji ciepła, więc pośrednio także na tworzenie kondensatu i stabilność parametrów powietrza w magistrali. Przy odpowiednim projekcie może to działać na korzyść układu, ale przy złym rozmieszczeniu i niewystarczającym odwodnieniu może prowadzić do problemów eksploatacyjnych.

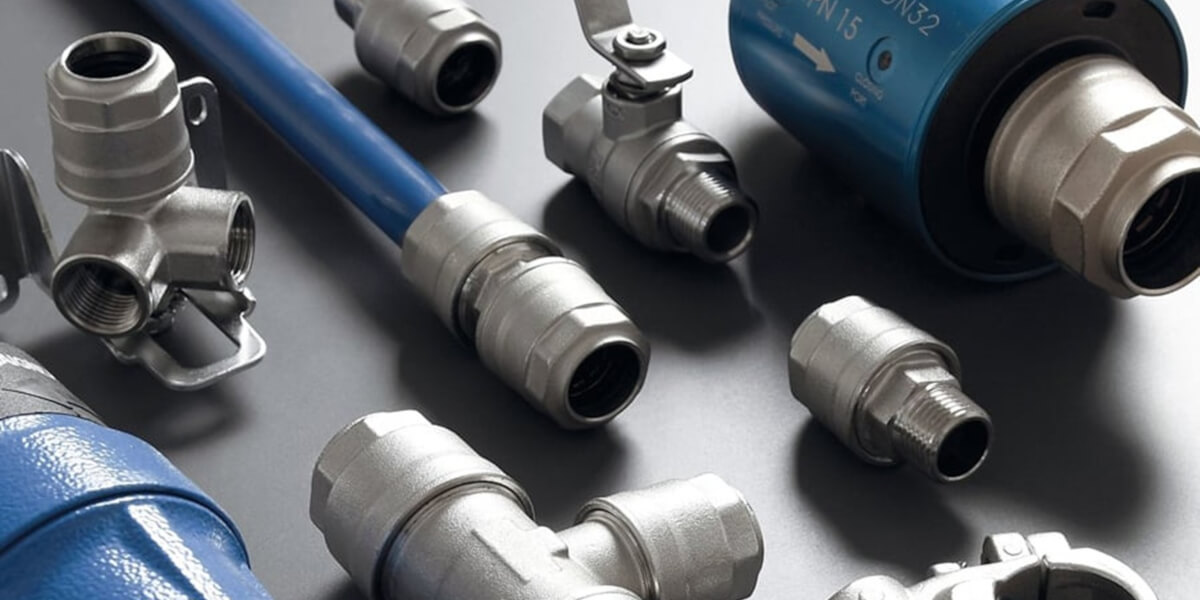

Przewody specjalistyczne, w tym PTFE

W zastosowaniach wysokotemperaturowych i chemicznie wymagających duże znaczenie ma materiał przewodu. Węże teflonowe PTFE z oferty Pneumat System pracują nawet do +260°C i cechują się niskim współczynnikiem tarcia oraz wysoką odpornością chemiczną. To szczególnie ważne tam, gdzie klasyczne przewody mogłyby ulec degradacji pod wpływem temperatury albo gdzie należałoby ograniczyć wpływ warunków cieplnych na medium i trwałość instalacji. W takich aplikacjach prawo Fouriera pomaga ocenić, jak szybko przewód będzie oddawał lub pobierał ciepło oraz jak wpłynie to na stabilność pracy całego układu.

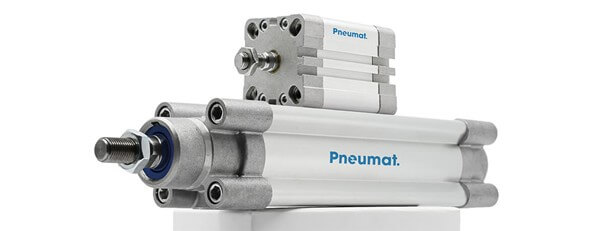

Siłowniki pneumatyczne i wykonania specjalne

Napędy pneumatyczne są silnie związane z warunkami cieplnymi. Zmiana temperatury wpływa na uszczelnienia, smary, opory ruchu, dokładność pozycjonowania i trwałość. Pneumat System nie tylko produkuje siłowniki, ale oferuje też wykonania niestandardowe do ciężkich warunków pracy, w tym do wysokiej temperatury. To bardzo istotne, ponieważ w realnym środowisku przemysłowym napęd często nie pracuje w laboratoryjnych 20°C, lecz w pobliżu gorących mediów, linii technologicznych, suszarni czy stref zewnętrznych. W takich przypadkach bilans cieplny obudowy siłownika, tłoczyska i osprzętu ma znaczenie równie praktyczne, jak dobór średnicy tłoka czy wymaganej siły.

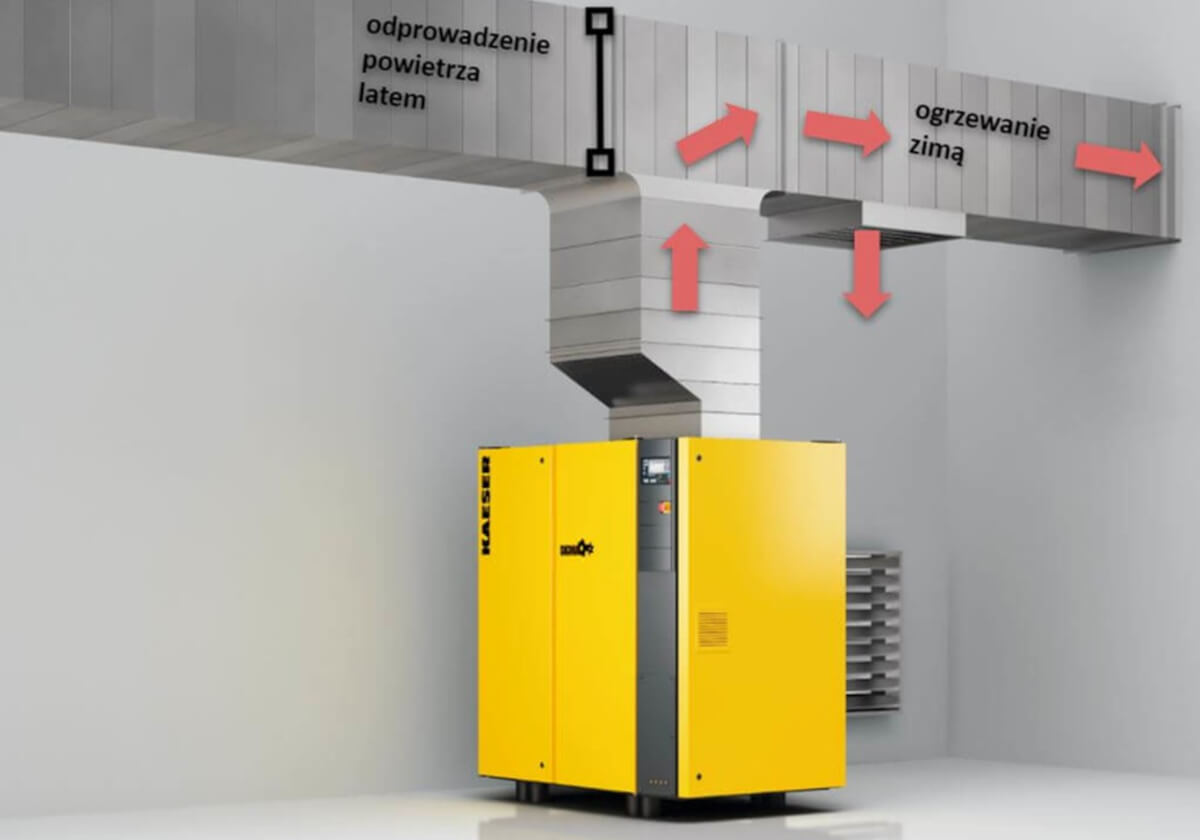

Prawo Fouriera a efektywność energetyczna

W przemyśle ciepło oznacza energię, a energia oznacza koszt. Prawo Fouriera jest więc pośrednio także prawem opisującym potencjalne straty energetyczne. Każdy niekontrolowany przepływ ciepła może oznaczać nieefektywność: przegrzewanie, niepotrzebne wychładzanie, większe obciążenie osuszaczy, gorszą jakość powietrza, dodatkowy kondensat, większą korozję i wyższe koszty utrzymania instalacji. W pneumatyce, która sama w sobie jest medium energochłonnym, każdy detal mający wpływ na stabilność warunków pracy powinien być analizowany kompleksowo. Dlatego usługi Pneumat System związane z audytami efektywności energetycznej i projektowaniem instalacji mają w tym kontekście szczególną wartość: pozwalają spojrzeć na układ nie tylko przez pryzmat katalogowego doboru elementów, ale przez rzeczywiste warunki pracy całego systemu.

Jakie błędy popełnia się najczęściej, ignorując prawo Fouriera?

W praktyce przemysłowej bardzo często spotyka się sytuacje, w których problemy eksploatacyjne mają źródło nie w „wadliwym produkcie”, lecz w nieuwzględnieniu zjawisk cieplnych. Typowe błędy to:

• dobór przewodów i armatury wyłącznie pod kątem ciśnienia, bez analizy temperatury pracy,

• pomijanie ryzyka wychładzania medium i wykraplania wody w odległych odcinkach instalacji,

• stosowanie standardowych siłowników w strefach o podwyższonej temperaturze,

• brak świadomego doboru materiału przewodów w aplikacjach wysokotemperaturowych,

• niedoszacowanie roli chłodnic, osuszaczy i separatorów kondensatu,

• analizowanie punktu rosy bez uwzględnienia tego, jak szybko medium oddaje ciepło do otoczenia.
