Teoria Hagena Poiseuille’a: definicja, wzór, zastosowanie w przemyśle

Czym jest prawo Hagena–Poiseuille’a?

Prawo Hagena–Poiseuille’a opisuje zależność między:

• przepływem medium,

• lepkością,

• długością przewodu,

• średnicą przewodu,

• oraz stratą ciśnienia.

Prawo to zostało niezależnie opracowane przez:

• niemieckiego fizyka Gotthilfa Hagena,

• francuskiego lekarza i fizyka Jean’a Léonarda Marie Poiseuille’a.

Równanie w klasycznej postaci ma postać:

Q = πr⁴Δp / 8ηl

gdzie:

• Q – natężenie przepływu,

• r – promień przewodu,

• Δp – spadek ciśnienia,

• η – lepkość dynamiczna,

• l – długość przewodu.

Z równania wynika kilka niezwykle istotnych wniosków praktycznych:

• spadek ciśnienia rośnie wraz z długością przewodu,

• spadek ciśnienia rośnie wraz z długością przewodu, rośnie wraz z lepkością medium,

• maleje wraz ze wzrostem średnicy przewodu,

• średnica ma wpływ potęgowy czwartego stopnia.

Oznacza to, że nawet niewielkie zwiększenie średnicy przewodu znacząco redukuje straty przepływu.

Znaczenie prawa Hagena–Poiseuille’a w pneumatyce

W pneumatyce medium roboczym jest sprężone powietrze, czyli gaz ściśliwy. Oznacza to, że rzeczywiste procesy przepływowe są bardziej złożone niż w przypadku cieczy. Mimo tego prawo Hagena–Poiseuille’a pozostaje podstawą do:

• analizy przepływu,

• szacowania strat ciśnienia,

• projektowania przewodów,

• doboru średnic instalacji,

• oceny efektywności energetycznej systemów.

W praktyce przemysłowej zbyt duże straty ciśnienia prowadzą do:

• spadku siły siłowników pneumatycznych,

• pogorszenia dynamiki układów,

• wydłużenia cyklu pracy maszyn,

• wzrostu kosztów energii elektrycznej,

• przeciążenia sprężarek,

• niestabilnej pracy automatyki.

Straty ciśnienia w przewodach pneumatycznych

W instalacjach pneumatycznych występują dwa podstawowe rodzaje strat:

Straty liniowe

Powstają wskutek tarcia przepływającego powietrza o ścianki przewodu.

Zależą od:

• długości przewodu,

• średnicy wewnętrznej,

• chropowatości powierzchni,

• prędkości przepływu,

• lepkości medium.

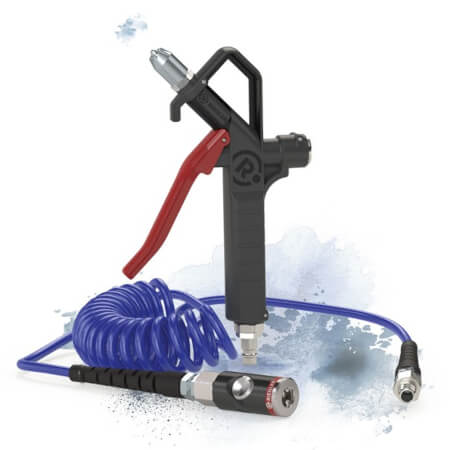

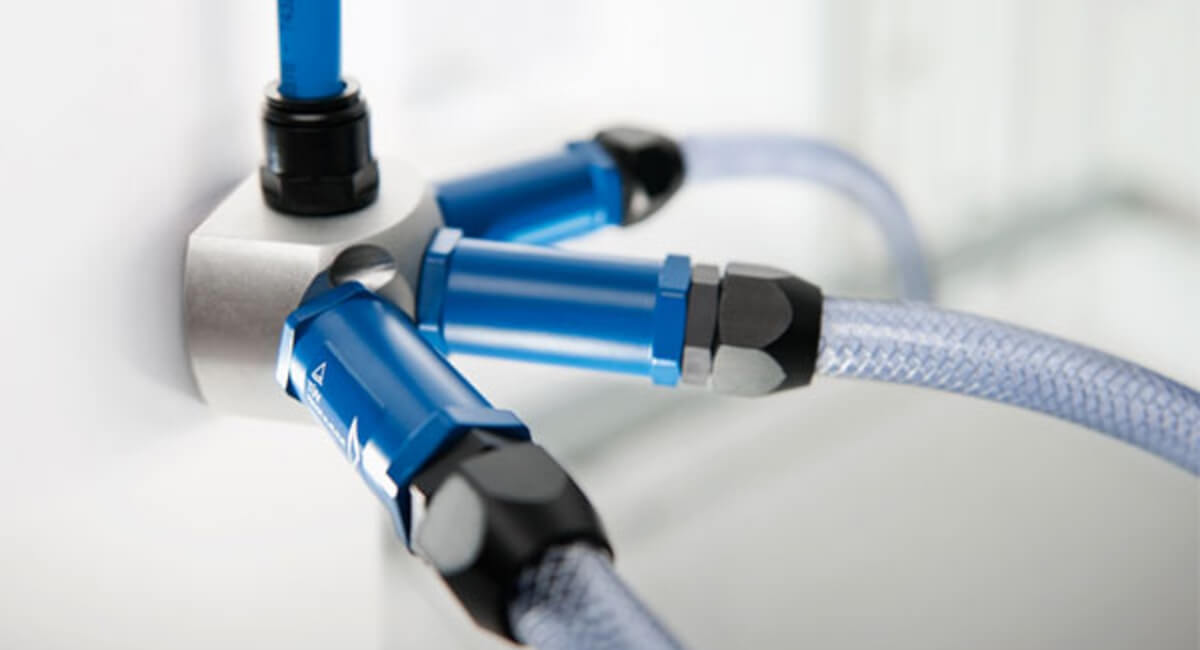

Straty miejscowe

Powstają na:

• kolanach,

• trójnikach,

• szybkozłączach,

• zaworach,

• redukcjach,

• filtrach,

• osuszaczach.

W nowoczesnych instalacjach pneumatycznych straty miejscowe często stanowią większy problem niż same przewody przemysłowe.

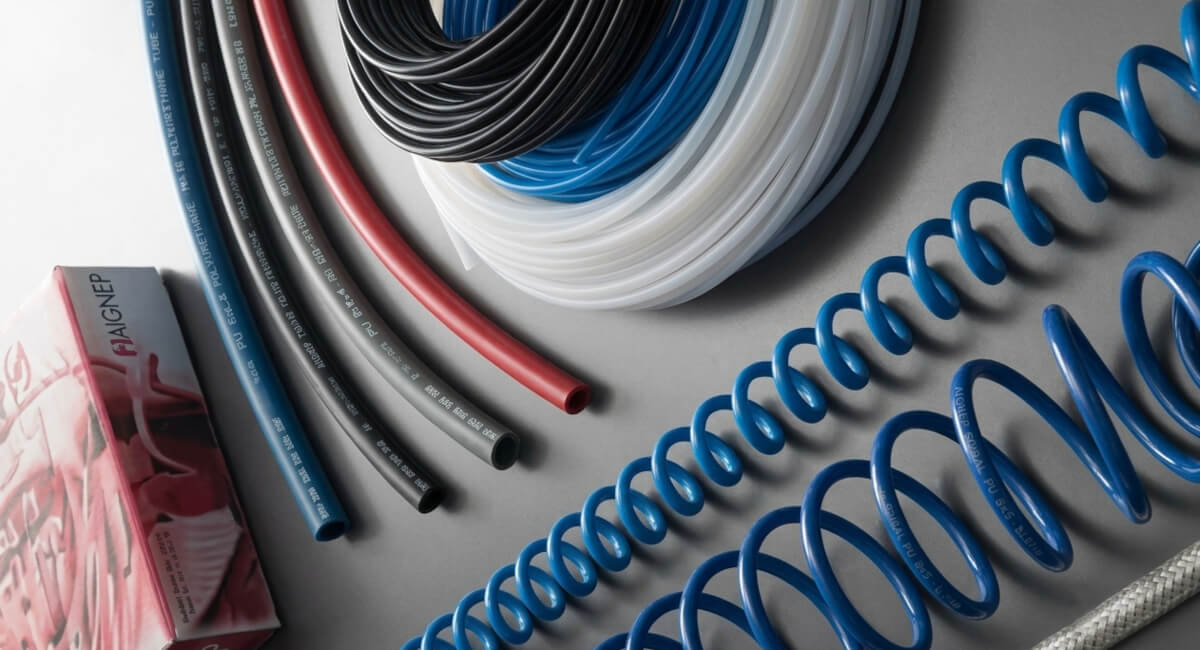

Wpływ średnicy przewodu na spadki ciśnienia

Jednym z najważniejszych parametrów projektowych jest średnica przewodu pneumatycznego.

Prawo Hagena–Poiseuille’a pokazuje, że przepływ zależy od czwartej potęgi promienia:

Q ∼ r⁴

Oznacza to, że:

• zwiększenie średnicy przewodu o 20% może drastycznie zmniejszyć straty,

• zbyt małe średnice powodują gwałtowny wzrost oporów przepływu,

• niewłaściwy dobór przewodów skutkuje dużymi kosztami energetycznymi.

W praktyce przemysłowej bardzo często spotyka się przewymiarowanie sprężarek przy jednoczesnym niedowymiarowaniu instalacji rurowej. Efektem jest sytuacja, w której sprężarka produkuje odpowiednie ciśnienie, lecz odbiornik końcowy otrzymuje znacznie mniej energii pneumatycznej.

Przepływ laminarny i turbulentny

Prawo Hagena–Poiseuille’a obowiązuje przede wszystkim dla przepływu laminarnego.

Przepływ laminarny

Charakteryzuje się:

• uporządkowanym ruchem cząsteczek,

• niewielkimi zaburzeniami,

• stosunkowo małymi stratami energii.

Przepływ turbulentny

W instalacjach przemysłowych znacznie częściej występuje przepływ turbulentny:

• przy dużych wydajnościach,

• wysokich prędkościach,

• rozbudowanych sieciach pneumatycznych.

Przepływ turbulentny powoduje:

• większe straty ciśnienia,

• hałas,

• drgania,

• dodatkowe obciążenie sprężarek.

Do określenia rodzaju przepływu stosuje się liczbę Reynoldsa:

Re = ρvd / η

gdzie:

• ρ – gęstość,

• v – prędkość przepływu,

• d – średnica przewodu,

• η – lepkość dynamiczna.

Straty ciśnienia a koszty energii

Sprężone powietrze jest jednym z najdroższych nośników energii w przemyśle. Szacuje się, że nawet 70–80% kosztów eksploatacyjnych instalacji pneumatycznej stanowi energia elektryczna zużywana przez sprężarki.

Każdy dodatkowy spadek ciśnienia powoduje konieczność:

• zwiększenia ciśnienia generowanego przez sprężarkę,

• wydłużenia czasu pracy kompresorów,

• zwiększenia poboru energii.

Przyjmuje się, że podniesienie ciśnienia roboczego o 1 bar może zwiększyć zużycie energii nawet o około 7–10%.

Dlatego ograniczanie strat ciśnienia ma bezpośrednie przełożenie na:

• redukcję kosztów produkcji,

• poprawę efektywności energetycznej,

• ograniczenie emisji CO₂,

• zwiększenie niezawodności systemu.

Projektowanie instalacji pneumatycznych

Profesjonalne projektowanie instalacji pneumatycznych wymaga uwzględnienia:

Długości instalacji

Im dłuższy przewód, tym większe straty liniowe.

Liczby odbiorników

Jednoczesna praca wielu odbiorników generuje duże chwilowe przepływy.

Średnicy przewodów

Dobór średnicy powinien uwzględniać:

• maksymalny przepływ,

• dopuszczalny spadek ciśnienia,

• charakter pracy układu.

Materiału przewodów

Istotna jest chropowatość wewnętrzna rur. Nowoczesne systemy aluminiowe charakteryzują się:

• małymi oporami przepływu,

• odpornością na korozję,

• łatwością rozbudowy.

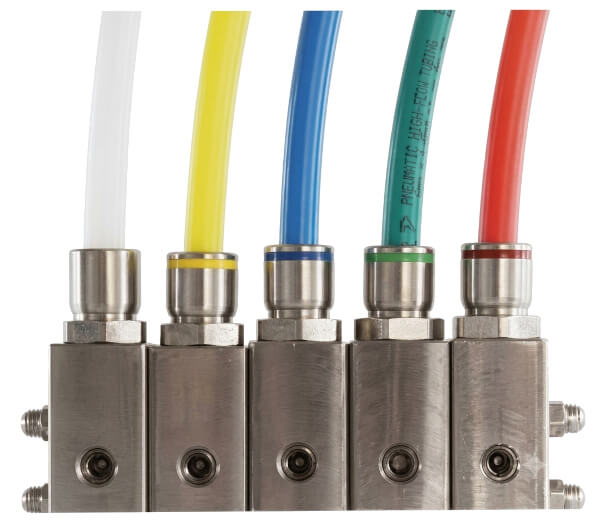

Systemy pneumatyczne w ofercie Pneumat System

Firma Pneumat System oferuje kompleksowe rozwiązania dla przemysłu w zakresie pneumatyki, automatyki przemysłowej oraz instalacji sprężonego powietrza.

W kontekście minimalizacji strat ciśnienia szczególne znaczenie mają:

• przewody pneumatyczne,

• szybkozłącza,

• złącza wtykowe,

• systemy przygotowania powietrza,

• armatura pneumatyczna,

• zawory,

• instalacje rurowe,

• siłowniki pneumatyczne,

• komponenty automatyki przemysłowej.

Duże znaczenie mają również nowoczesne systemy rurowe stosowane w instalacjach sprężonego powietrza.

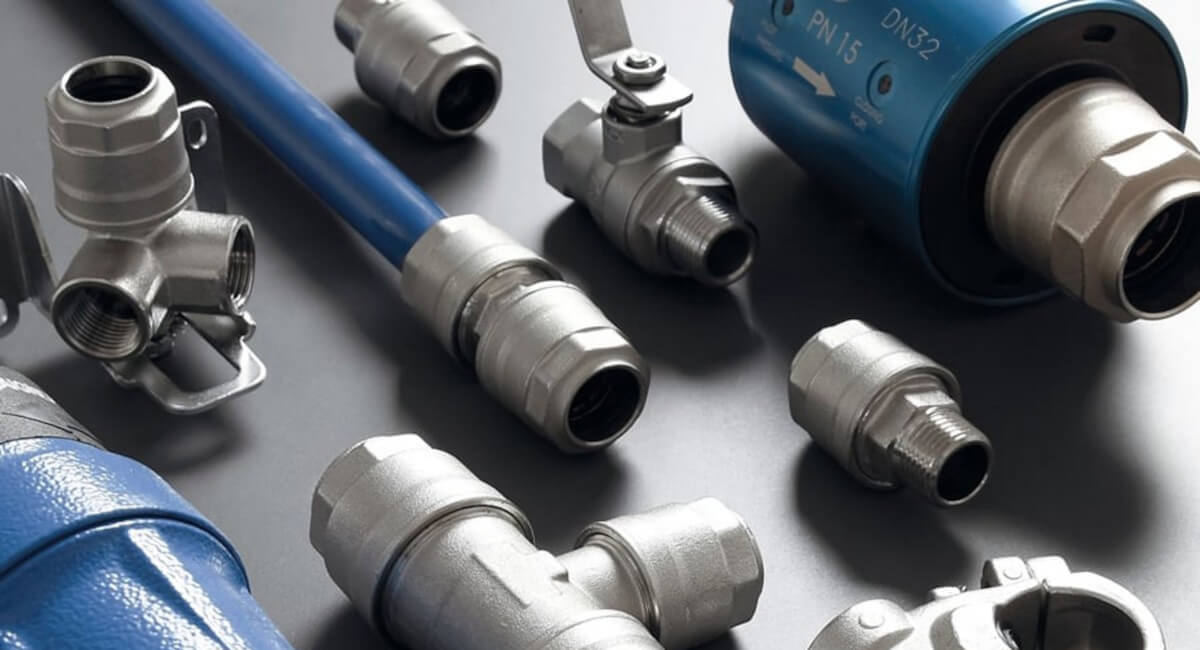

Aluminiowe instalacje pneumatyczne

W nowoczesnych zakładach przemysłowych coraz częściej stosuje się aluminiowe systemy rurowe.

Ich zalety to:

• niska chropowatość,

• małe straty przepływu,

• odporność na korozję,

• niewielka masa,

• łatwy montaż,

• możliwość szybkiej rozbudowy.

W porównaniu z klasycznymi rurami stalowymi instalacje aluminiowe zapewniają:

• stabilniejsze parametry przepływu,

• niższe koszty eksploatacji,

• mniejsze ryzyko zanieczyszczenia medium.

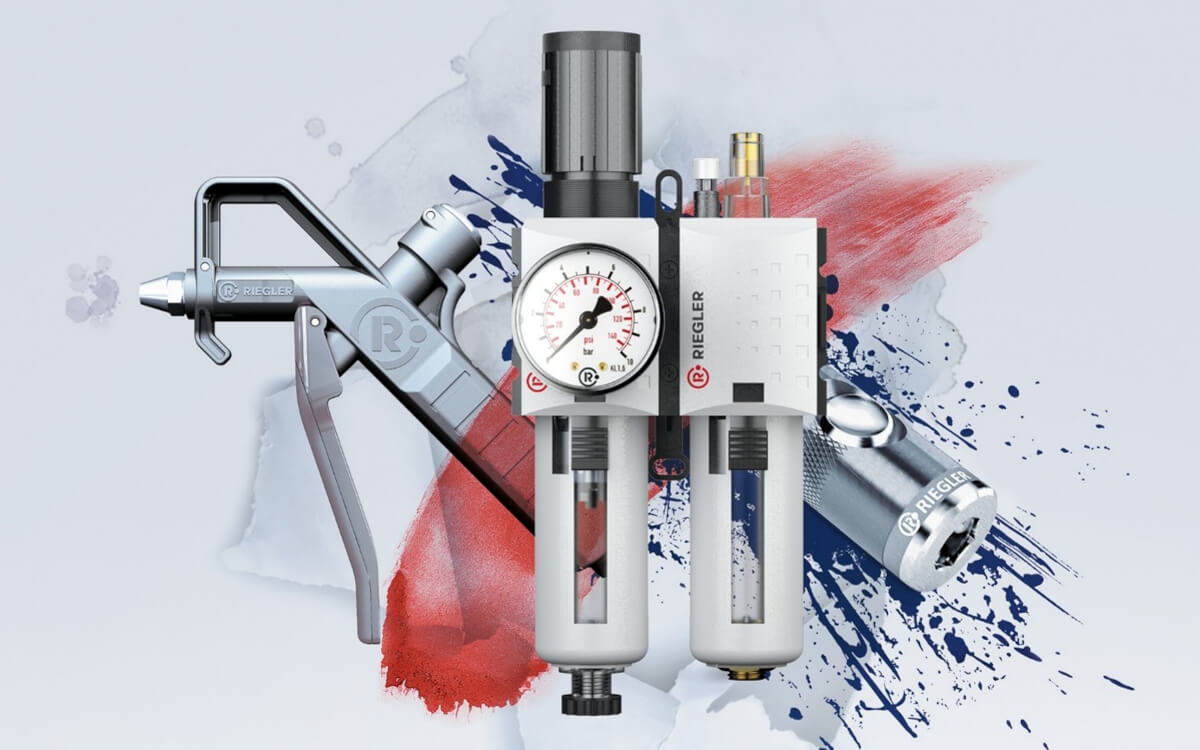

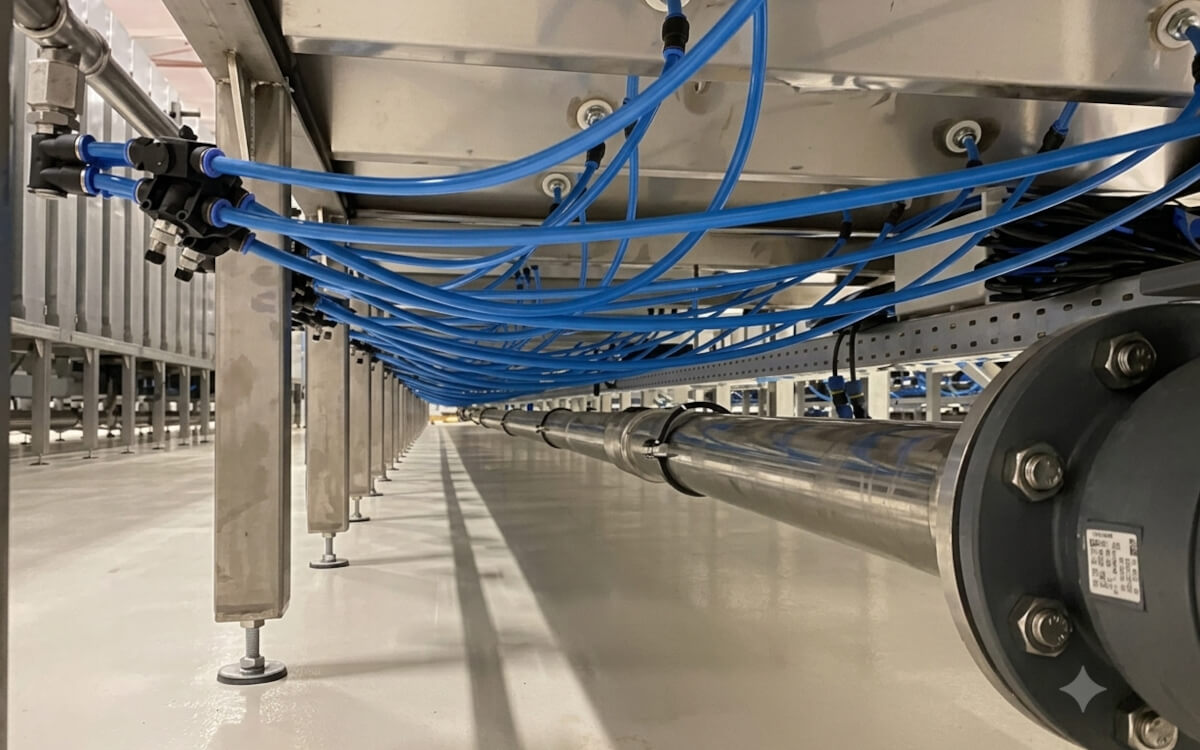

Znaczenie przygotowania sprężonego powietrza

Straty ciśnienia bardzo często powstają także w układach przygotowania powietrza:

• filtrach,

• reduktorach,

• osuszaczach,

• separatorach kondensatu.

Zanieczyszczone lub źle dobrane elementy przygotowania powietrza mogą powodować bardzo duże ograniczenia przepływu.

Dlatego w praktyce przemysłowej konieczne są:

• regularne przeglądy,

• wymiana wkładów filtracyjnych,

• kontrola szczelności,

• monitoring spadków ciśnienia.

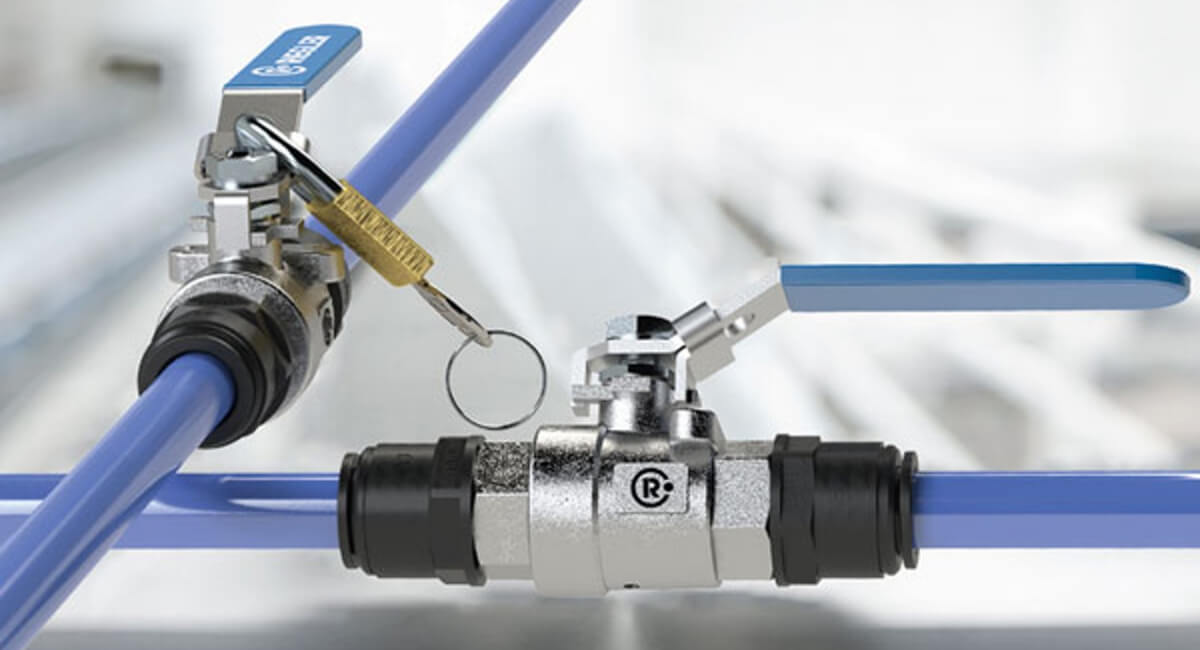

Szczelność instalacji pneumatycznej

Nieszczelności są jednym z największych problemów instalacji sprężonego powietrza.

W wielu zakładach przemysłowych straty wynikające z wycieków mogą sięgać nawet kilkudziesięciu procent całkowitej wydajności sprężarek.

Najczęstsze miejsca wycieków:

• szybkozłącza,

• połączenia gwintowane,

• przewody elastyczne,

• uszczelnienia siłowników,

• zawory.

Nieszczelności powodują:

• dodatkowe spadki ciśnienia,

• przeciążenie sprężarek,

• niestabilność pracy układu,

• wzrost kosztów energii.

Optymalizacja instalacji pneumatycznych

Aby ograniczyć straty ciśnienia, należy:

• prawidłowo dobierać średnice przewodów - zbyt małe średnice to najczęstsza przyczyna problemów przepływowych,

• ograniczać długość przewodów - krótsza droga przepływu oznacza mniejsze opory,

• minimalizować liczbę złączek i kolan - każdy element armatury generuje dodatkową stratę miejscową,

• regularnie serwisować instalację - brudne filtry ciśnieniowe i zużyte elementy zwiększają opory przepływu,

• stosować nowoczesne systemy rurowe - nowoczesne instalacje aluminiowe znacząco poprawiają efektywność energetyczną.

Znaczenie prawa Hagena–Poiseuille’a w automatyce przemysłowej

Współczesna automatyka przemysłowa wymaga:

• Współczesna automatyka przemysłowa wymaga:

• powtarzalności procesów,

• stabilności parametrów pracy,

• precyzyjnego sterowania siłownikami.

Niewłaściwie zaprojektowana instalacja pneumatyczna może powodować:

• opóźnienia działania,

• niestabilność pracy zaworów,

• spadek siły siłowników,

• problemy z synchronizacją procesów.
