Instalacja zaciskana- System Effebi Press
Instalacja ze stali węglowej ocynkowanej

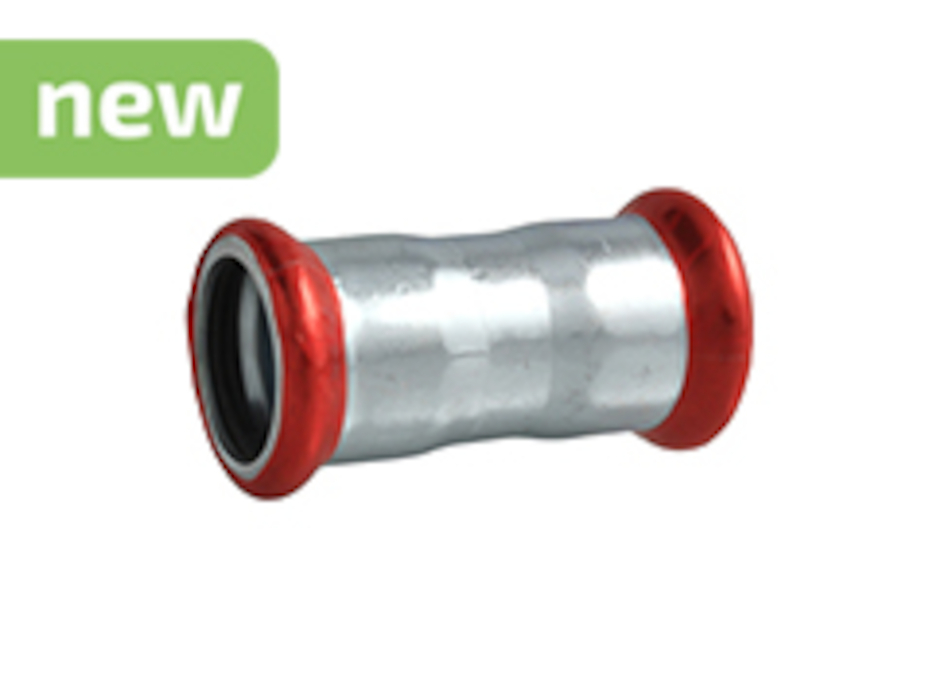

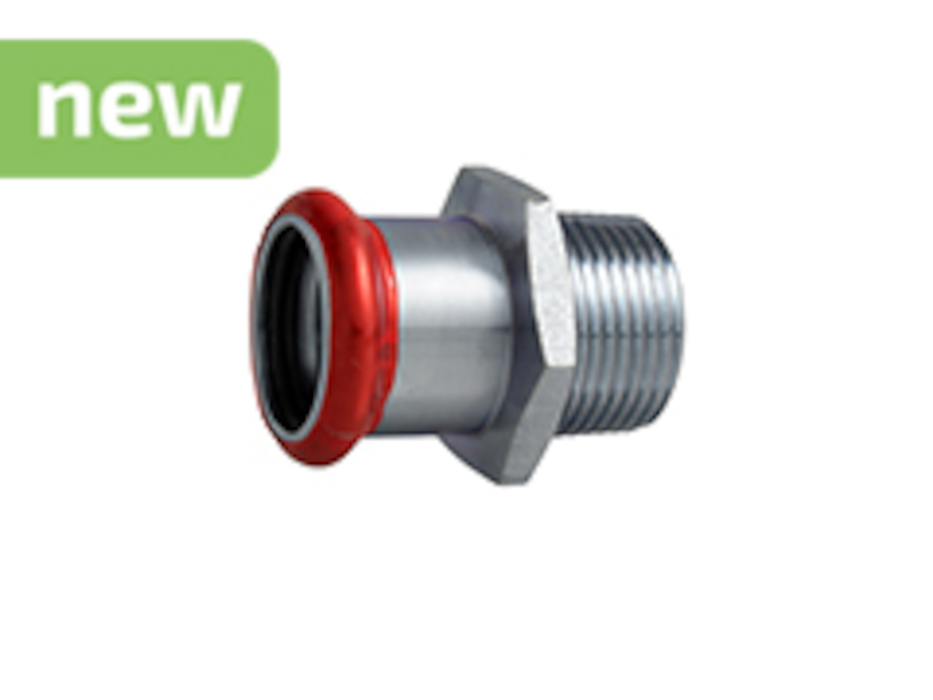

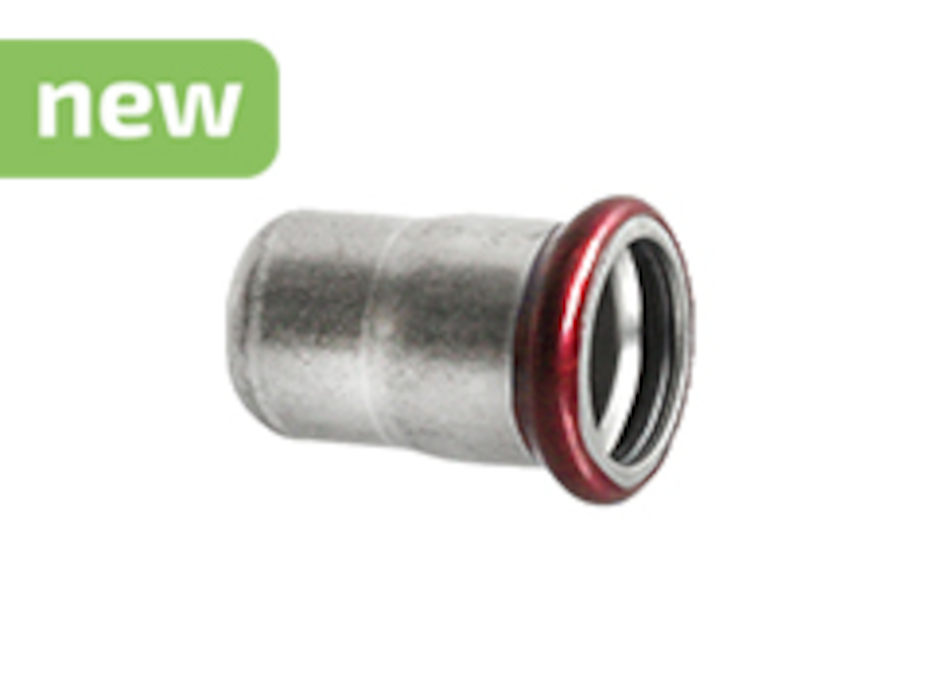

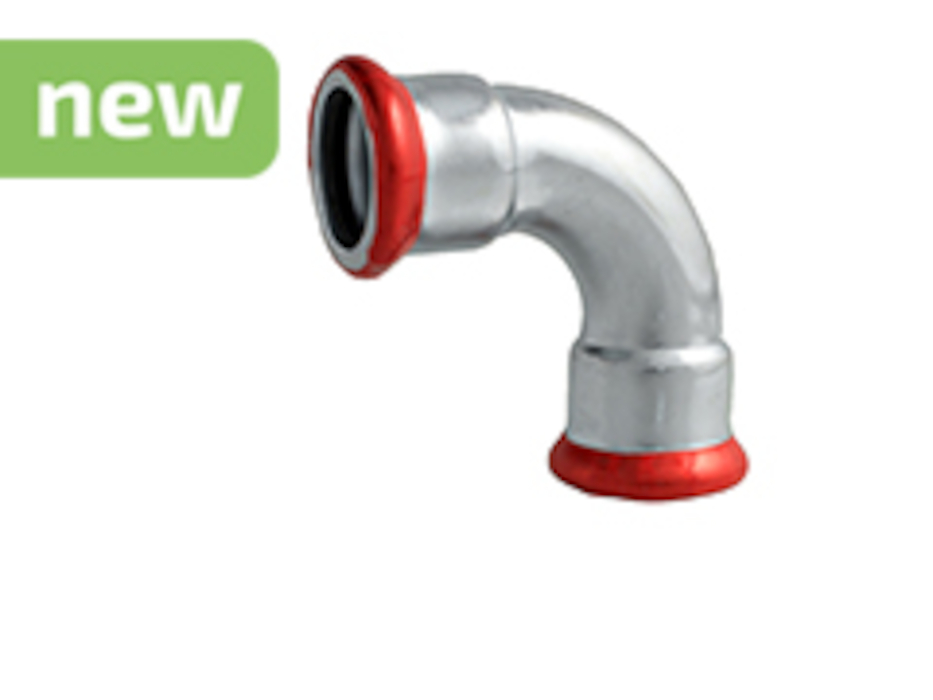

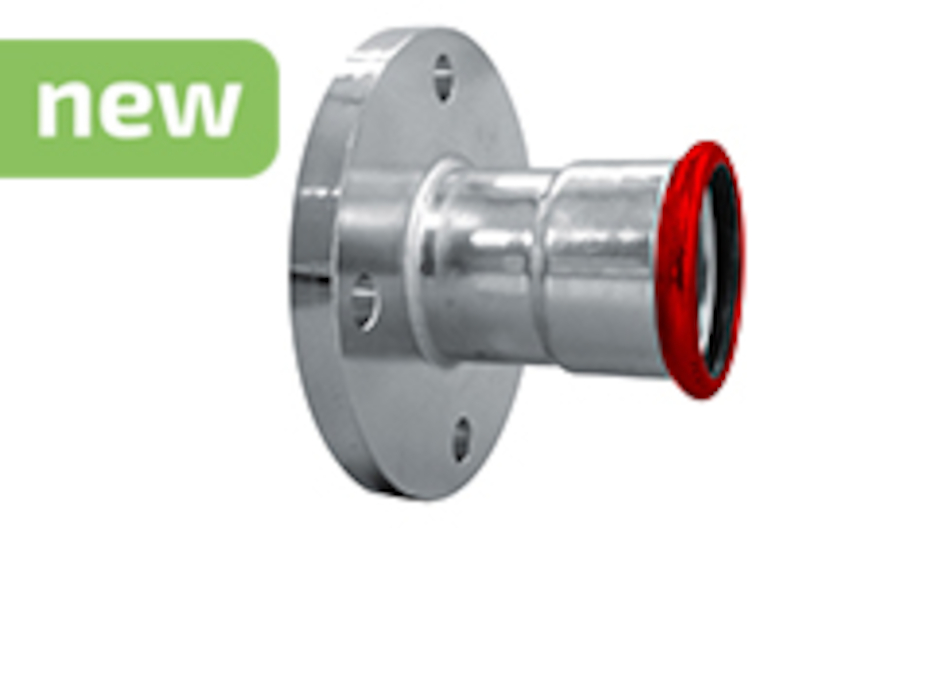

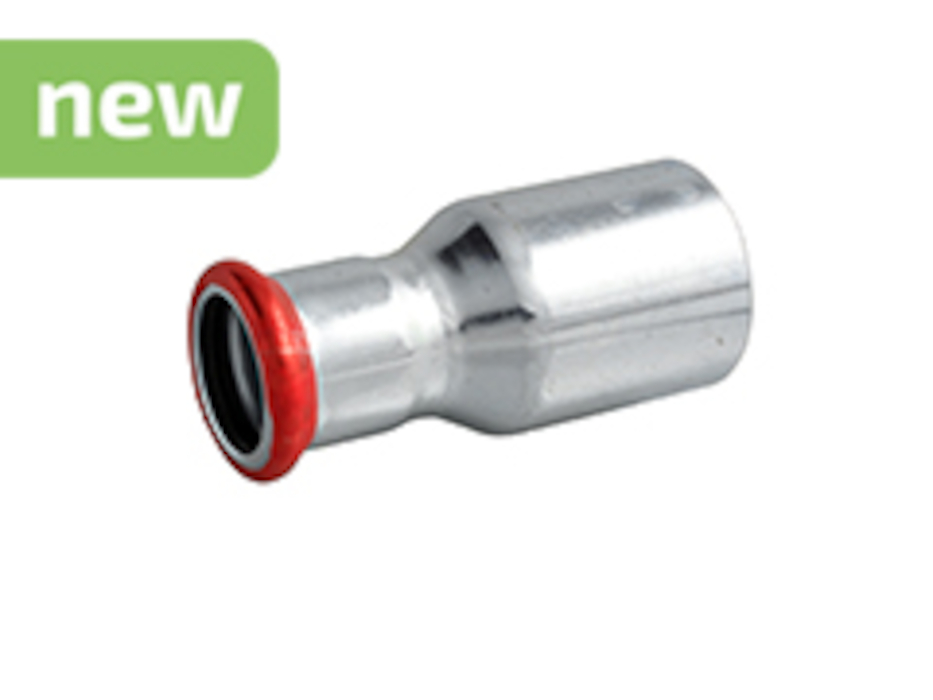

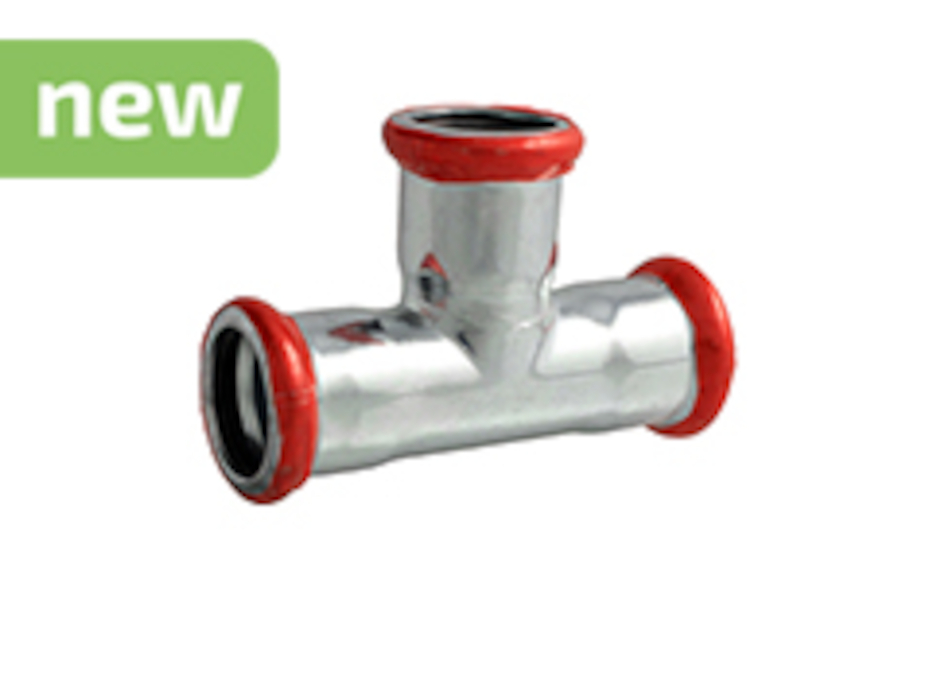

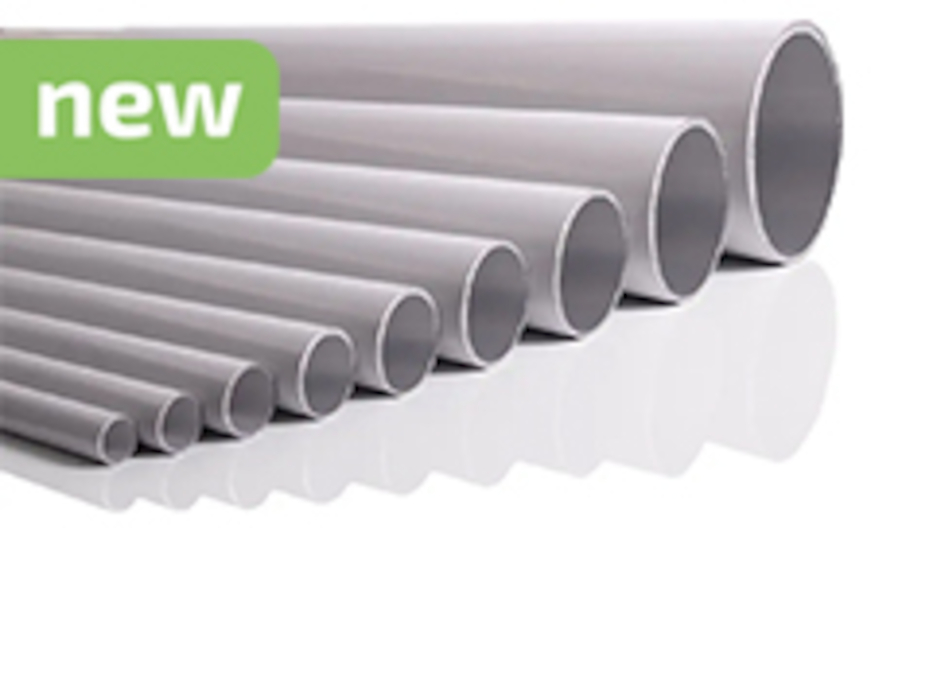

Rura zaciskana zaprasowywana ocynkowana - stal węglowa Mufa zaciskana zaprasowywana - stal węglowa, ocynkowana Redukcja zaciskana, zaprasowywana ocynkowana - stal węglowa Kolano zaciskane, zaprasowywane ocynkowane - stal węglowa Złączka prosta zaciskana, zaprasowywana, ocynkowana - stal węglowa Trójnik zaciskany, zaprasowywany ocynkowany - stal węglowa Kołnierz zaciskany, zaprasowywany ocynkowany - stal węglowa Zaślepka zaciskana zaprasowywana ocynkowana - stal węglowa

Instalacja zaciskana ze stali węglowej ocynkowanej

Stal węglowa

Złączki zaciskane

Złączki zaciskane wykonane są ze stali węglowej E195 nr 1.0034 lub alternatywnie ze stali E235 nr 1.0038. Zakres średnic wynosi od 15 do 108 mm.

Rurociągi

Rury w odcinkach 6 m przeznaczone na instalacje wykonane są ze stali węglowej E220 n. 1.0215 zgodnie z normą UNI EN 10305-3.

Warunki użytkowania

maksymalne ciśnienie robocze dla średnic do 76,1 mm: 16 bar
maksymalne ciśnienie robocze dla średnic 88,9 i 108 mm: 12,5 bar

Właściwości techniczne

Wytrzymałość na rozciąganie Rm: ≥ 310 N/mm2
Granica plastyczności ReH: ≥ 220 N/mm2
Wydłużenie wzdłużne A: ≥ 23%
Promień krzywizny r: ≥ 3,5 d
Grubość cynku: 15 ÷ 27 µm

Materiał	Średnica zewnętrzna x grubość[mm]	DN
Stal węglowa E220 n. 1.0215 zgodnie z UNI EN 10305-3	22,0 x 1,2 28,0 x 1,2 35,0 x 1,5 42,0 x 1,5 54,0 x 1,5 76,1 x 2,0 88,9 x 2,0 108,0 x 2,0	20 25 32 40 50 65 80 100
