Analiza oceny ryzyka, procesu FMEA – co to jest?
W nowoczesnym przemyśle instalacja pneumatyczna nie jest już tylko „układem zasilania siłowników”, ale pełnoprawnym, krytycznym elementem procesu technologicznego. Odpowiada za ruch, sekwencję operacji, bezpieczeństwo stanowiska, powtarzalność produkcji, jakość wyrobu oraz dostępność maszyn. Z tego powodu każda awaria, nieszczelność, spadek ciśnienia, zanieczyszczenie medium czy nieprawidłowa reakcja zaworu może wygenerować skutki daleko wykraczające poza samą strefę pneumatyki. Problem nie kończy się na zatrzymanym siłowniku. Często oznacza wadliwy detal, zakłócenie taktu linii, wzrost zużycia energii, przyspieszone zużycie komponentów, a w skrajnych przypadkach zagrożenie dla operatora i urządzeń współpracujących.
Właśnie dlatego analiza ryzyka FMEA bardzo dobrze wpisuje się w realia projektowania, uruchamiania i utrzymania instalacji pneumatycznych. Jej największą wartością nie jest samo „wypełnienie tabeli”, ale uporządkowane myślenie o tym, co może pójść źle, dlaczego do tego dochodzi, jakie będą skutki oraz które działania rzeczywiście ograniczają ryzyko. W środowisku przemysłowym, gdzie pneumatyka współpracuje z automatyką, mechaniką, czujnikami, układami bezpieczeństwa i systemem zasilania sprężonym powietrzem, takie podejście ma znaczenie fundamentalne.
Czym jest FMEA i dlaczego w pneumatyce ma tak duże znaczenie
FMEA, czyli Failure Mode and Effects Analysis, to metoda systematycznej analizy potencjalnych wad, uszkodzeń i niepożądanych stanów pracy. Jej celem jest identyfikacja możliwych trybów uszkodzeń, określenie ich skutków dla procesu, maszyny i użytkownika, wskazanie przyczyn oraz ocena ryzyka po to, aby wdrożyć skuteczne działania zapobiegawcze lub detekcyjne.
W instalacjach pneumatycznych FMEA jest szczególnie przydatna, ponieważ układ sprężonego powietrza ma charakter rozproszony i dynamiczny. Problemy rzadko wynikają z jednego czynnika. Zwykle są skutkiem interakcji kilku zjawisk: niewłaściwej jakości powietrza, źle dobranego ciśnienia roboczego, nieodpowiednich przekrojów przewodów, błędów montażowych, zużycia uszczelnień, niewłaściwego sterowania zaworami, braku monitoringu spadków ciśnienia lub zaniedbań eksploatacyjnych. Dlatego klasyczne reagowanie „po awarii” jest kosztowne i mało skuteczne. FMEA pozwala przenieść punkt ciężkości z napraw na zapobieganie.
W praktyce przemysłowej oznacza to kilka konkretnych korzyści. Po pierwsze, łatwiej ograniczyć przestoje i nieplanowane interwencje serwisowe. Po drugie, poprawia się stabilność procesu i powtarzalność parametrów ruchu. Po trzecie, można obniżyć całkowity koszt posiadania układu przez redukcję strat sprężonego powietrza, zużycia elementów wykonawczych i liczby uszkodzeń wtórnych. Po czwarte, rośnie poziom bezpieczeństwa eksploatacyjnego, zwłaszcza tam, gdzie ruch pneumatyczny oddziałuje bezpośrednio na operatora lub współpracuje z układami chwytania, docisku, pozycjonowania i transportu.
Jak rozumieć FMEA w kontekście instalacji pneumatycznej
W odniesieniu do pneumatyki analizę można prowadzić na kilku poziomach. Pierwszy to poziom zasilania i przygotowania medium, czyli sprężarki, osuszania, filtracji, redukcji, smarowania, magazynowania i dystrybucji. Drugi to poziom funkcjonalny maszyny: sterowanie, wykonanie ruchu, sekwencja, czasy odpowiedzi, pozycjonowanie. Trzeci to poziom komponentów: siłowników, zaworów, szybkozłączy, przewodów, złączek, czujników, tłumików, zaworów bezpieczeństwa i elementów odcinających. Czwarty poziom obejmuje eksploatację i utrzymanie ruchu: dostęp serwisowy, możliwość odcięcia medium, łatwość diagnostyki, odporność na błędy montażowe i kulturę przeglądów.
Dobrze przeprowadzona FMEA nie ogranicza się więc do pytania: „co stanie się, gdy zawór przestanie działać?”. Powinna obejmować cały łańcuch zależności. Przykładowo: zanieczyszczone powietrze powoduje przyspieszone zużycie suwaka zaworu, to skutkuje niestabilnym sterowaniem siłownikiem, co pogarsza powtarzalność pozycjonowania, a to z kolei prowadzi do braku zgodności wyrobu albo zakleszczenia elementu w gnieździe montażowym. FMEA pozwala tę sekwencję zobaczyć wcześniej, zanim stanie się problemem produkcyjnym.
Najczęstsze obszary ryzyka w instalacjach pneumatycznych

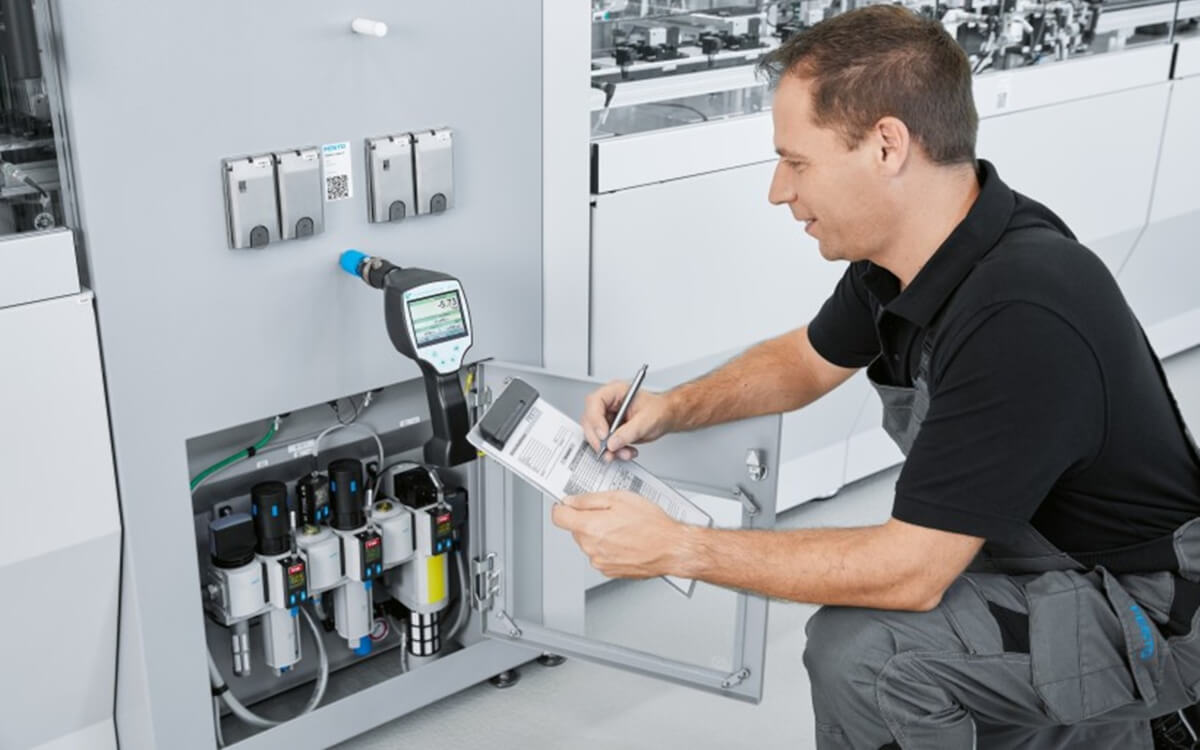

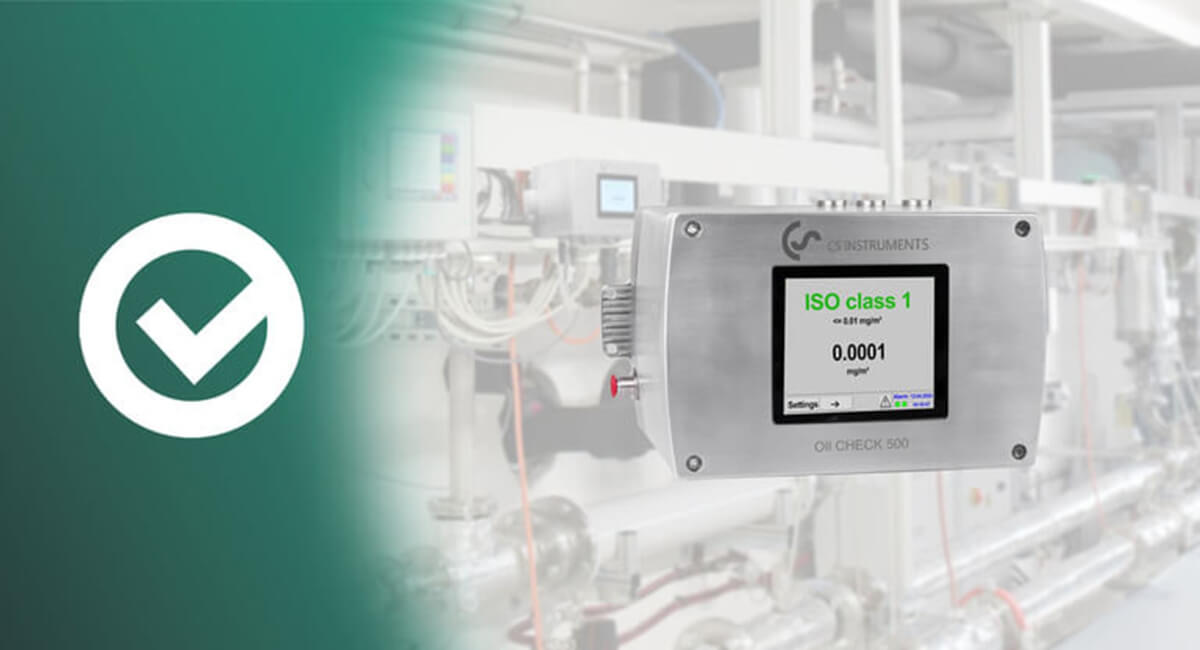

Jednym z najważniejszych obszarów ryzyka jest jakość sprężonego powietrza. Jeżeli medium nie jest właściwie filtrowane, osuszane i stabilizowane ciśnieniowo, wszystkie kolejne elementy instalacji pracują w pogorszonych warunkach. W praktyce skutkuje to korozją, wypłukiwaniem smarowania, blokowaniem elementów ruchomych, przyspieszonym starzeniem uszczelnień, niestabilną pracą zaworów oraz wahaniami parametrów ruchu siłowników. Pneumat System podkreśla, że elementy przygotowania powietrza służą eliminacji zanieczyszczeń i redukcji ciśnienia do wymaganego poziomu, a ich zastosowanie obejmuje m.in. siłowniki, narzędzia pneumatyczne i procesy technologiczne; w ofercie znajdują się zespoły przygotowania powietrza, filtry, reduktory i smarownice w różnych wariantach wykonania.

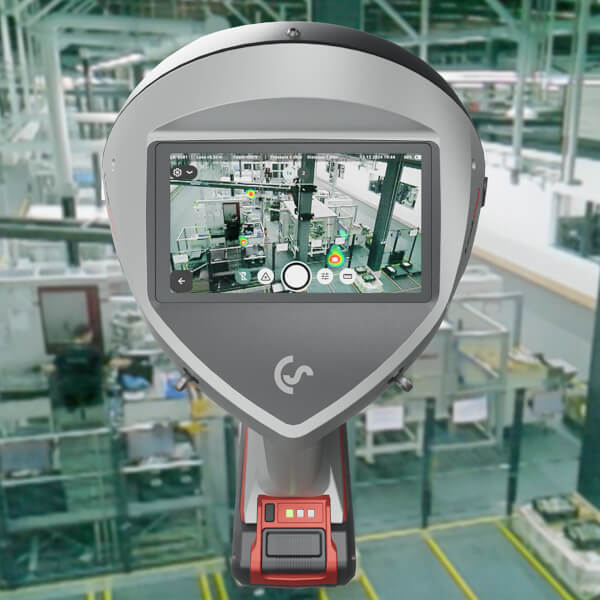

Drugim klasycznym źródłem ryzyka są nieszczelności. W wielu zakładach traktuje się je wyłącznie jako problem energetyczny, tymczasem z punktu widzenia FMEA to również ryzyko funkcjonalne. Uciekające powietrze obniża lokalne ciśnienie, zaburza pracę odbiorników, wydłuża czasy ruchu i może powodować pozornie losowe zakłócenia sekwencji. Co ważne, nieszczelności często narastają stopniowo i bywają trudne do wychwycenia, jeżeli w układzie nie przewidziano odpowiednich punktów kontrolnych lub procedur przeglądowych.
Trzecim obszarem są błędy doboru elementów. Zbyt mały przekrój przewodów, niewłaściwa przepustowość zaworu, nieodpowiednio dobrany siłownik, źle ustawione tłumienie, brak zaworu szybkiego spustu albo zbyt mała pojemność buforowa mogą prowadzić do problemów, które na etapie montażu nie są jeszcze widoczne. Układ „działa”, ale nie ma wystarczającego zapasu dynamicznego. W konsekwencji każda zmiana obciążenia, temperatury, liczby cykli lub warunków pracy ujawnia słabe strony projektu.
Czwarty obszar ryzyka dotyczy bezpieczeństwa. W układach pneumatycznych trzeba uwzględnić nie tylko klasyczne awarie komponentów, ale również niezamierzony ruch po powrocie zasilania, niekontrolowane opadanie elementów, gwałtowne odpowietrzenie przewodów, efekt „whip” uszkodzonego węża, nadmierny hałas, brak bezpiecznego odcięcia medium i brak kontrolowanego rozruchu. Pneumat System posiada osobny obszar „bezpiecznej pneumatyki”, obejmujący m.in. zawory bezpieczeństwa do powietrza, bloki i stacje FRL, reduktory liniowe, zawory kulowe bezpieczne, zawory zabezpieczające węże, szybkozłącza bezpieczne z upustem, zawory powolnego startu, tłumiki hałasu, zwijacze i rozwiązania ATEX. To pokazuje, jak szeroko należy definiować ryzyko w instalacjach przemysłowych.
Jak przebiega analiza FMEA w praktyce
Proces warto rozpocząć od bardzo dokładnego zdefiniowania funkcji układu. To etap często bagatelizowany. Nie wystarczy napisać, że „siłownik wysuwa detal”. Należy zapisać pełną funkcję: z jaką siłą, z jaką prędkością, z jaką powtarzalnością, w jakim czasie cyklu, w jakich warunkach środowiskowych, z jakimi blokadami bezpieczeństwa i przy jakich konsekwencjach odchylenia. Dopiero na tak zdefiniowanej funkcji można budować sensowną analizę ryzyka.
Następnie identyfikuje się potencjalne tryby uszkodzeń. Dla siłownika będzie to nie tylko „brak wysuwu”, ale również zbyt wolny wysuw, niepełny skok, nierównomierny ruch, brak utrzymania pozycji, przeciek wewnętrzny, uszkodzenie tłoczyska, nadmierne uderzenie końcowe czy utrata siły. Dla zaworu będą to między innymi: brak przełączenia, opóźnione przełączenie, zacinanie, nieszczelność, błędny stan po zaniku zasilania, niepełne odpowietrzenie lub brak powrotu do pozycji bezpiecznej. Dla przygotowania powietrza: niedostateczna filtracja, niewłaściwa nastawa ciśnienia, niedrożność filtra, zbyt duży spadek ciśnienia, obecność kondensatu, brak stabilności parametrów.
Dalej ocenia się skutki uszkodzenia. I tu kluczowe jest patrzenie szerzej niż na sam komponent. Skutkiem może być zatrzymanie maszyny, pogorszenie jakości produktu, wzrost braków, uszkodzenie oprzyrządowania, kolizja mechaniczna, zagrożenie dla operatora, utrata zgodności procesu, nadmierny pobór energii lub ukryta degradacja prowadząca do późniejszej awarii wtórnej.
Kolejny krok to analiza przyczyn. W pneumatyce przyczyny bardzo często mają charakter wieloczynnikowy: zanieczyszczone powietrze, kondensat, zbyt mały przepływ, źle dobrany materiał uszczelnienia, wibracje, błędny montaż przewodów, niewłaściwy promień gięcia węża, zbyt rzadki serwis, niestabilne zasilanie cewki elektrozaworu, przegrzewanie, nieprawidłowe ustawienie dławienia, błędy operatora podczas wymiany elementów, brak blokady LOTO, pominięcie procedury odpowietrzania.
Dopiero po takim rozpisaniu można ocenić ryzyko. Niezależnie od przyjętej metody punktacji, najważniejsze jest to, aby zespołowo określić trzy kwestie: jak poważny jest skutek, jak często może wystąpić przyczyna i jak łatwo problem wykryć przed wystąpieniem skutku. W instalacjach pneumatycznych właśnie detekcja bywa najsłabszym ogniwem. Układ może pracować długo „na granicy poprawności”, a sygnały ostrzegawcze bywają mylone z normalną zmiennością procesu.
Przykładowe tryby uszkodzeń w układach pneumatycznych
Bardzo częstym scenariuszem jest spadek jakości powietrza wskutek niewłaściwej filtracji lub przeciążonego układu przygotowania medium. W analizie FMEA taki tryb uszkodzenia ma zwykle wysoką wagę, ponieważ jego skutki obejmują jednocześnie wiele odbiorników. Nie pogarsza się tylko praca jednego zaworu, ale całego segmentu instalacji. To klasyczny przykład ryzyka systemowego.
Inny częsty przypadek to niekontrolowany wzrost czasu cyklu siłownika. W praktyce może wynikać z postępujących nieszczelności, zbyt małego przekroju zasilania, spadku ciśnienia pod obciążeniem albo zużycia uszczelnień. Jeżeli proces nie ma monitoringu czasu ruchu, problem może długo pozostawać niewidoczny, mimo że realnie obniża wydajność linii.

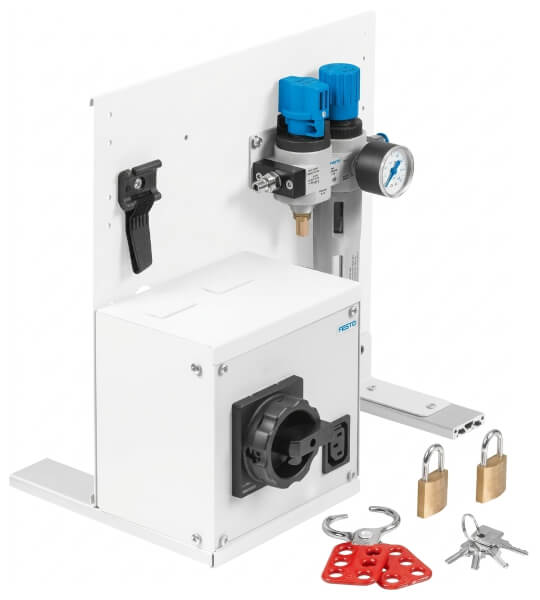

Kolejnym typowym trybem uszkodzenia jest brak bezpiecznego odcięcia i rozładowania energii pneumatycznej podczas postoju, przezbrojenia lub prac serwisowych. W tym obszarze skutki są szczególnie poważne, bo dotyczą bezpieczeństwa ludzi. Dlatego w FMEA należy wprost pytać: czy operator ma możliwość odcięcia medium? Czy odpowietrzenie jest kontrolowane? Czy ponowny rozruch nie spowoduje niezamierzonego ruchu? Czy wąż po rozłączeniu nie wygeneruje zagrożenia? Tu właśnie szczególne znaczenie mają zawory odcinające, zawory z odpowietrzeniem, szybkozłącza bezpieczne, zabezpieczenia węży i układy powolnego startu. Pneumat System oferuje tego typu rozwiązania w ramach działu bezpiecznej pneumatyki, co ma bezpośrednie przełożenie na działania rekomendowane po FMEA.
FMEA procesu, konstrukcji i eksploatacji
W zakładach przemysłowych warto rozróżnić trzy sposoby prowadzenia analizy.
Pierwszy to FMEA projektowa, skupiona na konstrukcji układu. Tutaj pytamy, czy architektura pneumatyki została poprawnie zaprojektowana: czy dobrano właściwe średnice, czy elementy mają zapas przepływu, czy układ odpowietrzania jest kontrolowany, czy przewidziano stan bezpieczny po zaniku energii, czy komponenty są odporne na środowisko pracy, czy przewidziano możliwość rozbudowy i diagnostyki.

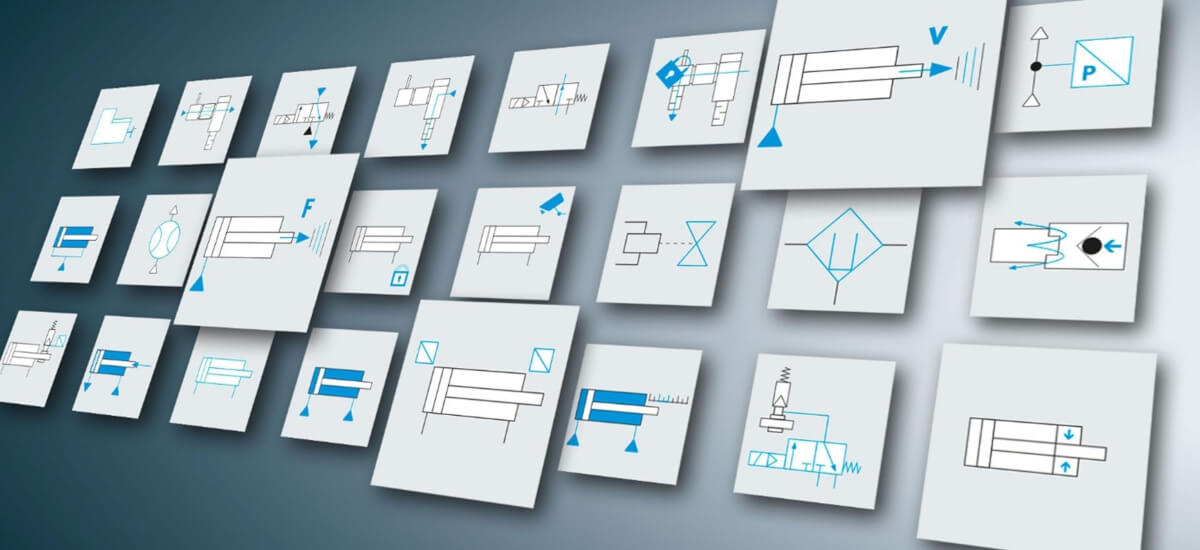

Drugi typ to FMEA procesu produkcyjnego. W tym przypadku analizuje się wpływ pneumatyki na wykonanie operacji technologicznej. Interesuje nas nie tyle sam komponent, ile skutek dla procesu: czy chwytak pneumatyczny prawidłowo pobierze detal, czy docisk będzie powtarzalny, czy przedmuch nie zanieczyści produktu, czy siłownik nie doprowadzi do przemieszczenia elementu poza tolerancję.

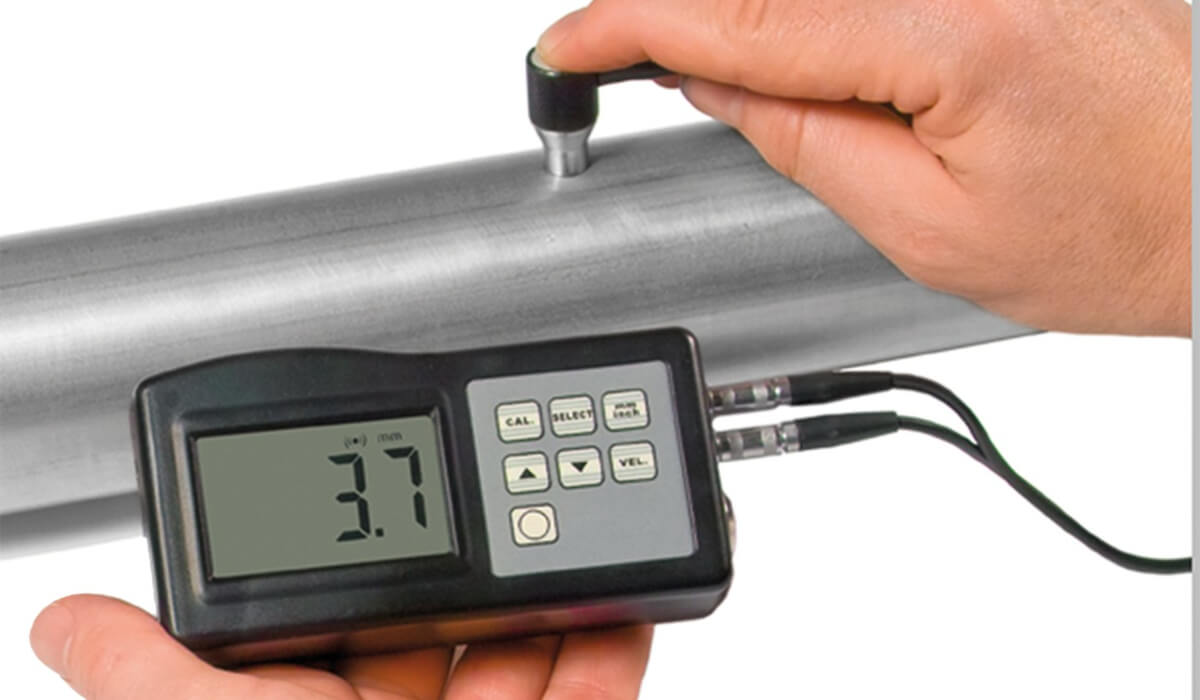

Trzeci typ to FMEA eksploatacyjna, bardzo cenna dla utrzymania ruchu. Tutaj analizuje się, jak układ zachowuje się w czasie: które elementy starzeją się najszybciej, jakie symptomy poprzedzają awarię, gdzie są „ciche” źródła strat, które punkty wymagają inspekcji, jakie części krytyczne powinny być na magazynie, jak często kontrolować filtry ciśnieniowe, reduktory, spust kondensatu, szybkozłącza i szczelność przewodów.
Jakie dane wejściowe są potrzebne do dobrej FMEA

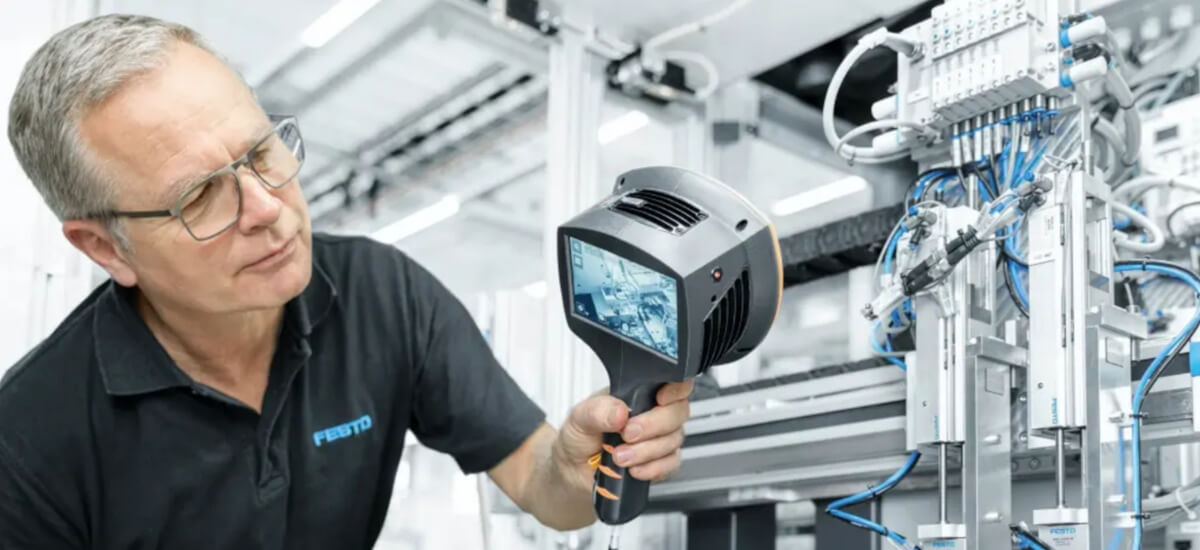

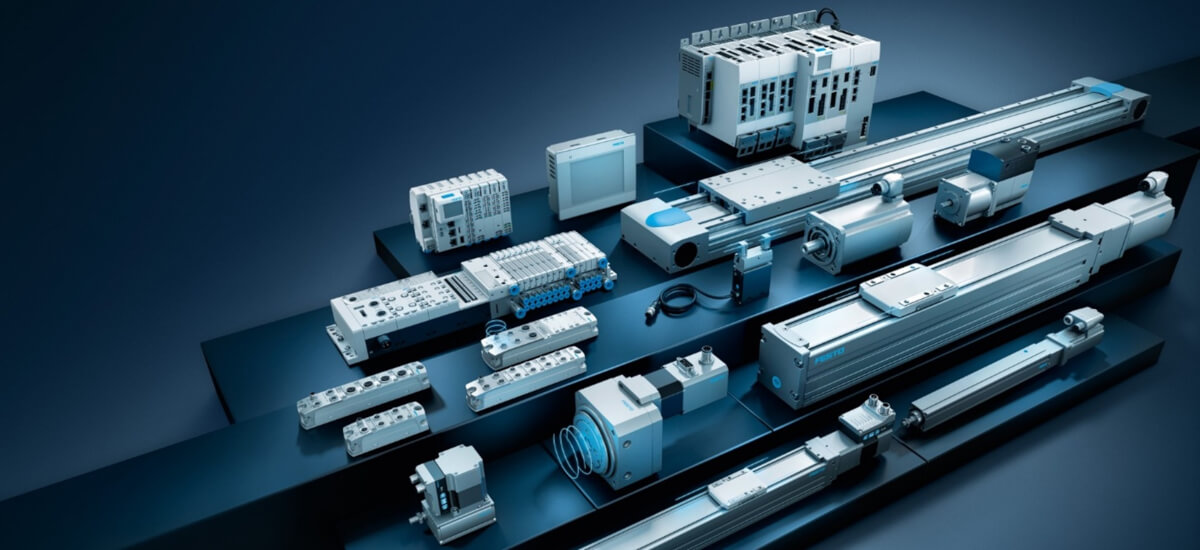

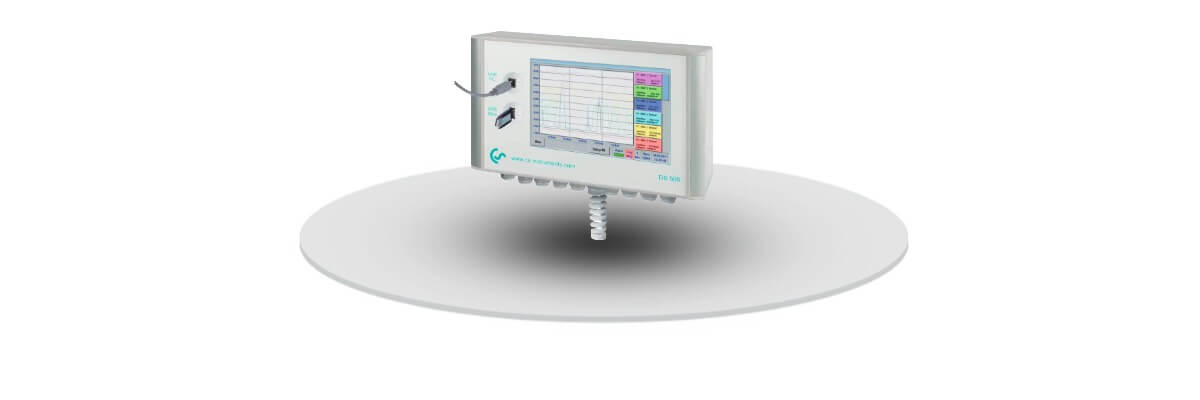

Aby analiza nie była teoretyczna, trzeba oprzeć ją na realnych danych. Najbardziej przydatne są schematy pneumatyczne, dane katalogowe komponentów, parametry pracy, wymagania procesu, historia awarii, obserwacje operatorów, raporty z utrzymania ruchu, pomiary ciśnienia i przepływu, wyniki audytów szczelności oraz informacje o jakości sprężonego powietrza. W praktyce szczególnie cenne okazują się drobne uwagi z hali, na przykład że „po kilku godzinach pracy docisk słabnie” albo „po postoju porannym pierwszy cykl bywa niestabilny”. Takie sygnały bardzo często wskazują dokładnie te obszary, które w FMEA powinny otrzymać wyższy priorytet.
Jak przekładać wyniki FMEA na dobór komponentów
Największym błędem po przeprowadzeniu analizy jest zatrzymanie się na samej dokumentacji. FMEA ma sens tylko wtedy, gdy prowadzi do realnych decyzji technicznych. Jeżeli analiza pokazuje wysokie ryzyko związane z jakością medium, należy wzmocnić sekcję przygotowania powietrza: lepiej dobrać filtrację, osuszanie, redukcję ciśnienia, monitoring i harmonogram wymiany wkładów. Jeżeli problemem jest bezpieczeństwo rozruchu, trzeba przewidzieć powolny start, kontrolowane odpowietrzanie i bezpieczne odcięcie. Jeżeli wysokie ryzyko wynika z awaryjności połączeń elastycznych, należy zrewidować dobór węży, złączek, szybkozłączy i ochrony mechanicznej przewodów.
To właśnie na tym etapie oferta Pneumat System może być realnie przydatna. Firma deklaruje nie tylko sprzedaż komponentów, ale również projektowanie i wykonawstwo instalacji pneumatycznych, produkcję siłowników, nadzór konserwatorski, regenerację siłowników oraz audyty efektywności energetycznej. Z punktu widzenia FMEA jest to istotne, bo działania redukujące ryzyko rzadko ograniczają się do wymiany jednej części. Często wymagają przeglądu całego fragmentu układu: od jakości medium, przez logikę sterowania, po sposób serwisowania i dostępność części zamiennych.
Pneumatyka a bezpieczeństwo funkcjonalne i eksploatacyjne
Warto mocno podkreślić, że FMEA w pneumatyce nie zastępuje oceny ryzyka maszyny ani analiz bezpieczeństwa wymaganych przepisami czy normami, ale jest ich bardzo cennym uzupełnieniem. Pomaga zejść na poziom praktyczny i odpowiedzieć na pytanie, gdzie dokładnie układ może stracić swoją zdolność do bezpiecznego działania.

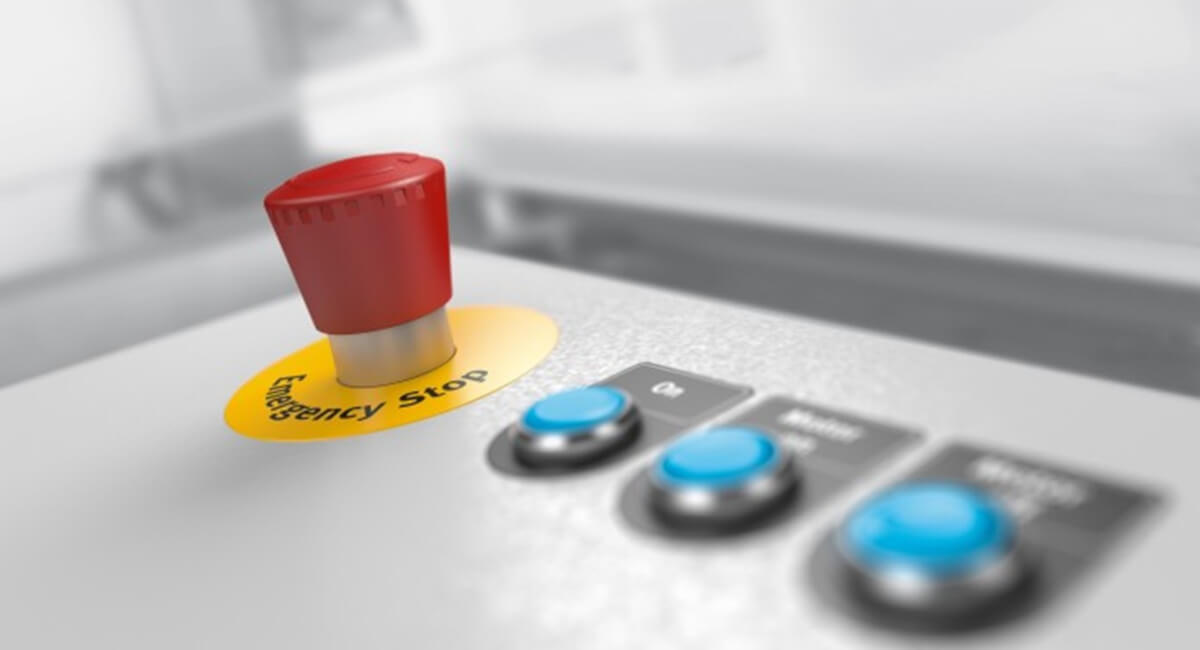

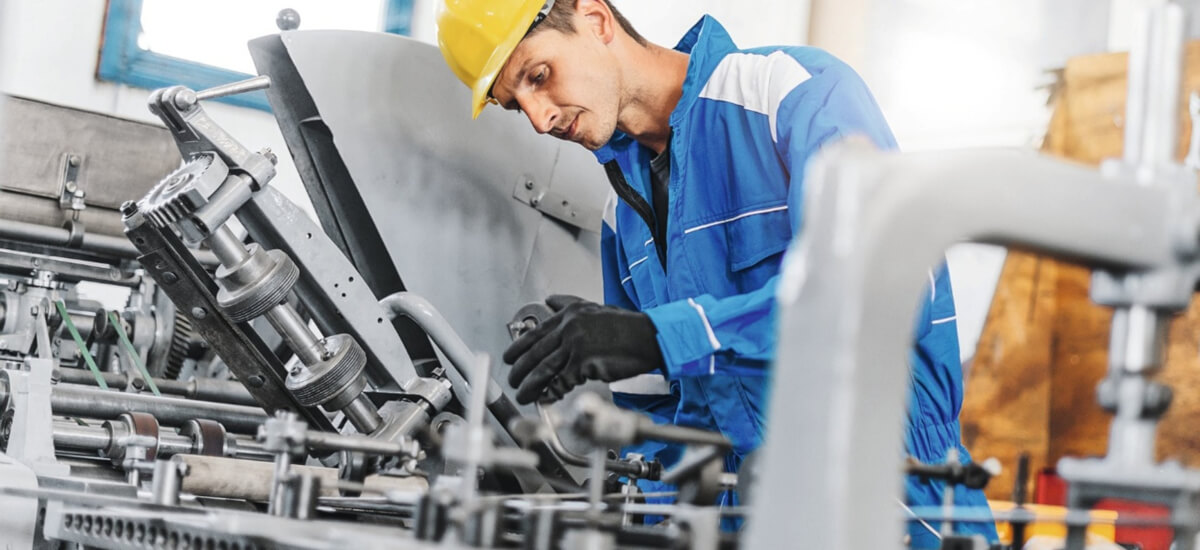

Przykładowo, nawet dobrze zaprojektowana maszyna może mieć problem, jeśli po zaniku zasilania i ponownym uruchomieniu część siłowników wykona gwałtowny ruch. Podobnie, nawet gdy formalnie przewidziano odcięcie energii, w praktyce operator może nie mieć łatwego dostępu do zaworu odcinającego albo przewód po rozłączeniu może pozostać pod ciśnieniem. Dlatego FMEA powinna obejmować również scenariusze postoju, awarii zasilania, restartu, przezbrojenia i czynności utrzymania ruchu.

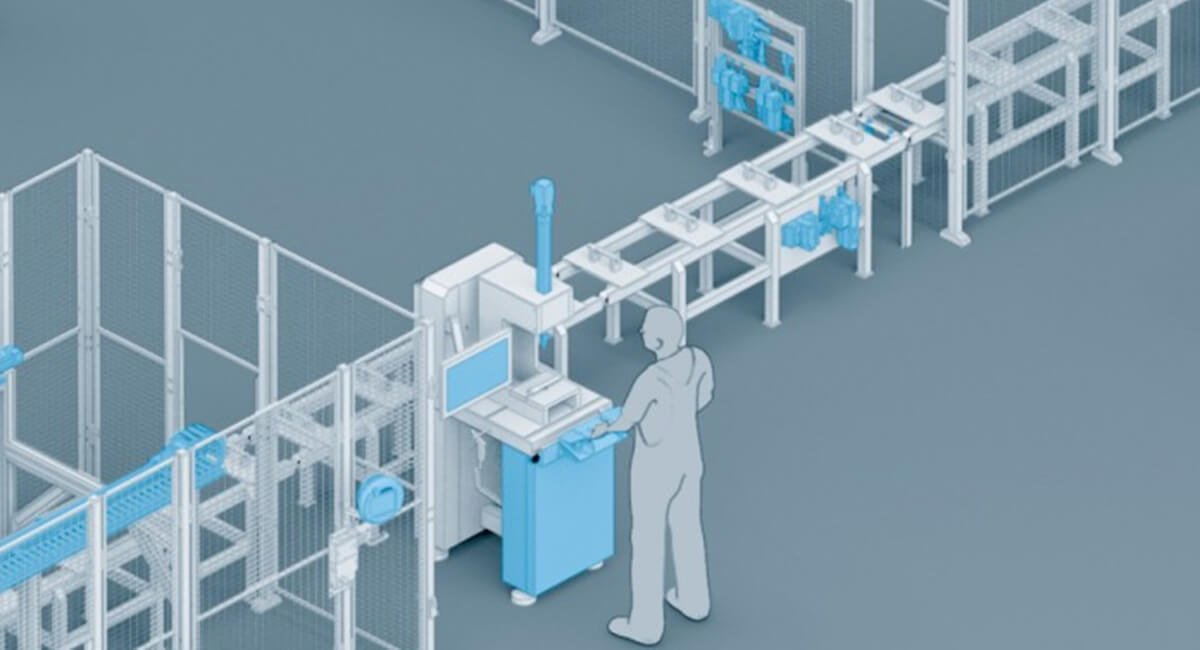

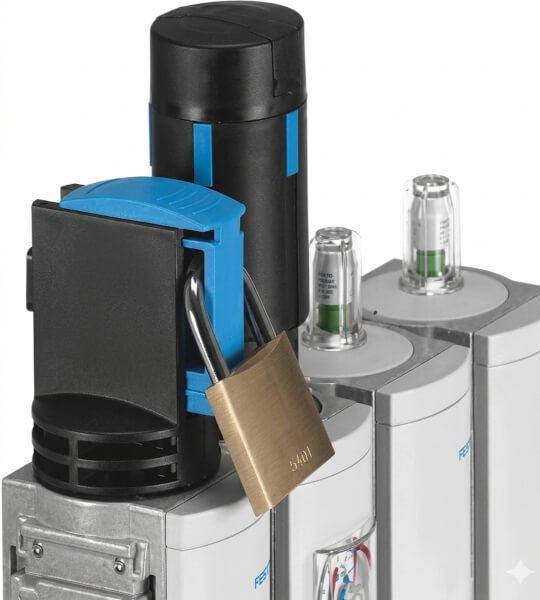

W tym obszarze szczególnie cenne są komponenty podnoszące poziom bezpieczeństwa eksploatacyjnego: zawory bezpieczeństwa do powietrza, zawory kulowe z odpowietrzeniem, rozwiązania LOTO, szybkozłącza z bezpiecznym upustem, zawory zabezpieczające węże, tłumiki hałasu czy układy powolnego rozruchu. Są to dokładnie te elementy, które redukują nie tylko częstość awarii, ale również ciężar potencjalnych skutków.
Błędy najczęściej popełniane przy FMEA pneumatyki
Pierwszy błąd to traktowanie instalacji pneumatycznej jako układu pomocniczego, a nie procesowo krytycznego. W efekcie analiza jest zbyt ogólna i pomija wpływ pneumatyki na jakość oraz takt linii.
Drugi błąd to skupienie się wyłącznie na elementach wykonawczych, bez uwzględnienia przygotowania powietrza. Tymczasem właśnie jakość medium bywa pierwotną przyczyną dużej części problemów.
Trzeci błąd to nieuwzględnienie degradacji stopniowej. Nie każda awaria pojawia się nagle. W pneumatyce bardzo wiele nieprawidłowości rozwija się wolno: filtr stopniowo się zatyka, przewód coraz bardziej parcieje, szybkozłącze traci szczelność, siłownik zwiększa przeciek wewnętrzny, reduktor przestaje stabilnie trzymać nastawę.
Czwarty błąd to nieuwzględnienie człowieka. Niewłaściwy montaż, zamiana przewodów, błędna regulacja, stosowanie nieoryginalnych zamienników, pomijanie odpowietrzenia, brak kontroli po serwisie albo „tymczasowe” obejścia to realne przyczyny ryzyka, które FMEA powinna wprost nazywać.
Piąty błąd to brak zamknięcia działań. Wiele zespołów dobrze identyfikuje zagrożenia, ale nie przypisuje terminów, odpowiedzialności i sposobu potwierdzenia skuteczności działań korygujących.
Jak wygląda dojrzałe podejście do FMEA w zakładzie przemysłowym
Dojrzały zakład nie traktuje FMEA jako jednorazowego dokumentu tworzonego przy odbiorze maszyny. To proces żywy, aktualizowany po awarii, modernizacji, zmianie medium, zmianie producenta komponentów, wzroście wydajności linii, zmianie produktu lub po pojawieniu się nowych danych z eksploatacji. Najlepsze efekty daje połączenie kompetencji kilku działów: konstrukcji, automatyki, utrzymania ruchu, jakości, BHP i technologii produkcji.
W praktyce warto przyjąć kilka zasad. Analizę należy robić na realnym schemacie i rzeczywistej sekwencji pracy, a nie na uproszczonym opisie. Warto zaczynać od funkcji krytycznych dla bezpieczeństwa i jakości. Należy rozróżniać przyczynę pierwotną od skutku wtórnego. Trzeba też pamiętać, że najdroższe ryzyka nie zawsze są najgłośniejsze. Czasem większym problemem od nagłej awarii jest ukryta niestabilność procesu generująca braki, poprawki i straty energii przez wiele miesięcy.
Gdzie oferta Pneumat System wpisuje się w działania po analizie FMEA
Z perspektywy przemysłowej duża wartość pojawia się wtedy, gdy wnioski z FMEA można od razu przełożyć na modernizację układu. Pneumat System oferuje szeroki zakres rozwiązań istotnych dla instalacji pneumatycznych: napędy pneumatyczne, siłowniki, zawory i elektrozawory, złączki, szybkozłącza, armaturę gwintowaną, węże pneumatyczne, elementy przygotowania powietrza, armaturę przemysłową oraz technikę pomiarową. Firma wskazuje też kompetencje usługowe obejmujące projektowanie i wykonawstwo instalacji, nadzór konserwatorski, regenerację siłowników i audyty efektywności energetycznej. W praktyce oznacza to, że wyniki FMEA można wykorzystać nie tylko do zakupu pojedynczego komponentu, ale do przebudowy całego obszaru ryzyka.
Jeżeli analiza pokazuje wysokie ryzyko związane z jakością medium, naturalnym kierunkiem są bloki FRL, filtry, reduktory i pozostałe elementy przygotowania powietrza. Jeżeli problemem jest bezpieczeństwo serwisowe i eksploatacyjne, zasadne stają się zawory bezpieczeństwa, rozwiązania odcinające, zawory z odpowietrzeniem, szybkozłącza bezpieczne i zabezpieczenia węży. Jeżeli ryzyko dotyczy ruchu roboczego, kluczowy staje się właściwy dobór siłowników, zaworów sterujących, czujników i osprzętu. Taka logika dobrze odpowiada rzeczywistej strukturze oferty Pneumat System.
