Wyspy zaworowe VTUX Festo

  • Produkty
Funkcje zaworu:
5/2 bistabilny - 5/2, 5/3, 2x3/2 (ze sprężyną pneumatyczną lub mechaniczną)
Ocena średnia:
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
Liczba wariantów: 24

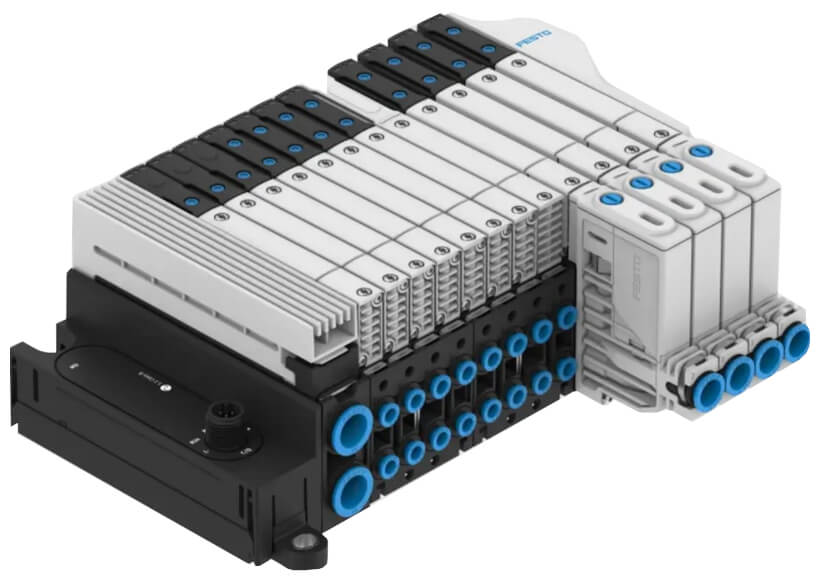

Wyspy zaworowe VTUX FESTO

1. Elastyczność i konfigurowalność

Wyspa VTUX oferuje maksymalną swobodę projektową dzięki obsłudze przyłączy Multi-pin, I/O-Link po przyłącze do magistrali polowej – oferuje maksymalną wydajność komunikacji. System wyróżnia się następującymi cechami:

  • Wszechstronność montażu - pełna adaptacja do instalacji scentralizowanych oraz zdecentralizowanych.

  • Optymalna konstrukcja - kompaktowa i lekka obudowa z wysokowydajnego polimeru zapewnia wytrzymałość przy niskiej masie własnej.

  • Efektywność ekonomiczna - modułowa struktura pozwala na optymalizację kosztów przy zachowaniu wysokiego przepływu do 730 l/min.

  • Maks. liczba stref ciśnienia - możliwość swobodnego tworzenia stref ciśnień w obrębie jednego urządzenia.

2. Architektura zorientowana na przyszłość projektowania maszyn

Wyspa zaworowa VTUX stanowi odpowiedź na potrzeby projektowe dotyczące nie tylko obecnych, ale i nadchodzących generacji maszyn. Zastosowana w niej technologia zapewnia wieloletnią stabilność oraz zdolność do adaptacyjnego wspierania przyszłych, innowacyjnych rozwiązań. System ten charakteryzuje się otwartością na nowe funkcjonalności, co pozwala na bezproblemowe wdrażanie kolejnych innowacji technologicznych. Dzięki zaawansowanej architekturze wewnętrznej komunikacji szeregowej tworzona jest doskonała infrastruktura pod przyszłe wymagania techniczne automatyzacji.

3. Komunikacja szeregowa i równoległa

W ramach systemu VTUX dostępne są dwa standardy wewnętrznej komunikacji, dobierane zależnie od wymaganej skali i wydajności aplikacji. Wariant wydajnościowy, oparty na połączeniach szeregowych, zapewnia szybką, dwukierunkową komunikację AP, co przekłada się na wyższą sprawność operacyjną, Architektura ta umożliwia sterowanie nawet 128 cewkami, oferując znacznie większy zakres niż połączenie równoległe (wariant podstawowy), które obsługuje maksymalnie 32 cewki za pomocą indywidualnych sygnałów sterujących.

Zastosowanie wewnętrznej komunikacji szeregowej przynosi szereg korzyści funkcjonalnych:

  • Rozszerzona diagnostyka i parametryzacja - umożliwia łatwy dostęp do danych diagnostycznych, co znacząco upraszcza monitorowanie pracy oraz konserwację systemu.

  • Bezpośrednia integracja wejść cyfrowych - pozwala na prostą implementację sygnałów z czujników bezpośrednio na zaworze.

  • Infrastruktura gotowa na przyszłość - połączenia szeregowe stanowią fundament pod wdrażanie nadchodzących innowacji i nowych funkcji technologicznych.

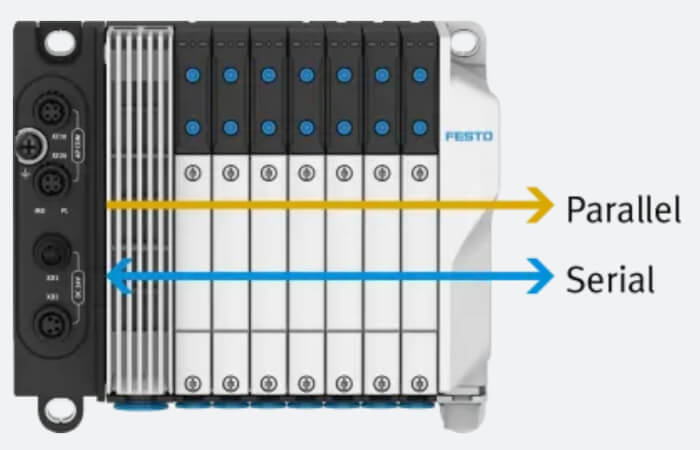

Komunikacja szeregowa i równoległa w wyspach zaworowych VTUX

4. Zestawienie kluczowych korzyści

Zastosowanie wyspy zaworowej VTUX zapewnia konkretne parametry techniczne i funkcjonalne:

  • Wysoki przepływ - osiągnięcie wartości do 730 l/min.

  • Lekka budowa - konstrukcja wykonana z wysokowydajnego polimeru, co przekłada się na niską masę własną urządzenia.

  • Duża elastyczność i modułowość - szerokie możliwości dostosowania systemu w zakresie realizowanych zadań, typów komunikacji oraz różnych koncepcji maszynowych.

  • Zintegrowane funkcje podciśnienia - możliwość łączenia generatorów podciśnienia z rozwiązaniami o dużej przepustowości.

  • Kompaktowe wejścia - wykorzystanie zintegrowanych, zajmujących niewiele miejsca wejść, które są przypisane bezpośrednio do pozycji zaworu.

  • Rozwój technologiczny - system jest otwarty na przyszłe innowacje oraz wdrażanie nowych funkcjonalności.

5. Elastyczność w definiowaniu miejsca instalacji i typu wysp

Nowa generacja VTUX umożliwia dowolne określenie położenia wysp zaworowych w obrębie maszyny, a także ich wielkości oraz parametrów konfiguracyjnych. Dzięki wysoce modułowej budowie system ten można łatwo dostosować i skalować, dopasowując go do konkretnych, preferowanych koncepcji instalacyjnych. Taka swoboda projektowa pozwala na optymalne rozmieszczenie komponentów, co ułatwia integrację urządzenia w różnorodnych strukturach maszynowych.

6. Zintegrowane funkcje systemowe

System VTUX oferuje szeroki zakres wbudowanych funkcjonalności, które podnoszą wydajność operacyjną oraz ułatwiają obsługę instalacji. Kluczowym elementem są zawory ze zintegrowanymi wejściami cyfrowymi, które umożliwiają bezpośrednie przypisanie siłownika pneumatycznego do odpowiedniego czujnika. Rozwiązanie to cechuje się wysoką elastycznością dzięki obsłudze sygnałów PNP oraz NPN, a także możliwości zastosowania przyłączy M8 lub otwartych końców przewodów. Wykorzystanie odłączanych adapterów pozwala na uzyskanie wyjątkowo dużej gęstości upakowania przy zachowaniu kompaktowych wymiarów urządzenia.

Wyspy zaworowe są również wyposażone w zaawansowane rozwiązania podciśnieniowe z funkcją oszczędzania powietrza, co pozwala na optymalizację kosztów eksploatacyjnych oraz ochronę zasobów. Zintegrowane czujniki umożliwiają ciągłe monitorowanie poziomu podciśnienia oraz czasu cyklu, co jest istotne dla kontroli procesów i konserwacji zapobiegawczej. System pozwala na swobodne mieszanie funkcji zaworów załączających z generatorami podciśnienia, a w wariancie z komunikacją szeregową możliwe jest umieszczenie do 64 funkcji próżniowych na jednej wyspie.

Efektywność monitorowania zapewnia wewnętrzna komunikacja szeregowa, która gwarantuje łatwy dostęp do parametrów pracy oraz rozszerzonej diagnostyki. Takie rozwiązanie znacząco upraszcza serwisowanie systemu i bieżący nadzór nad jego parametrami, co czyni VTUX komponentem dopasowanym do nowoczesnych wymagań automatyzacji przemysłowej.

Dodatkową korzyścią jest możliwość tworzenia elastycznych stref ciśnienia, co ułatwia łączenie różnych funkcji technologicznych w obrębie jednego urządzenia.

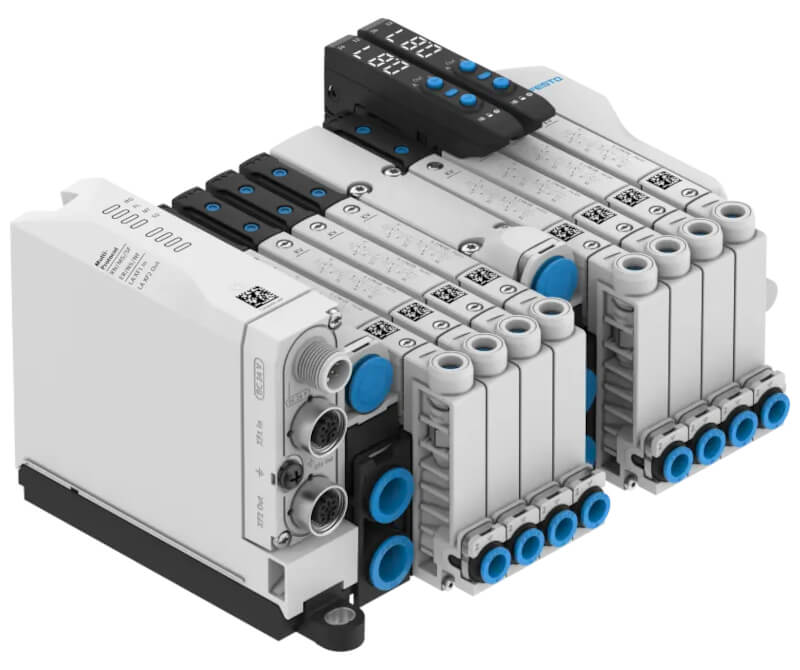

Zintegrowane funkcje systemowe w wyspach zaworowych VTUX FESTO

7. Smart Switching Lite – energooszczędność i dynamika dzięki zaworom 5/4

Technologia Smart Switching Lite stanowi połączenie innowacyjnej budowy zaworów z inteligentnym oprogramowaniem, co pozwala na optymalizację zużycia mediów oraz przyspieszenie procesów produkcyjnych.

Optymalizacja ruchu i redukcja kosztów operacyjnych Zastosowanie zintegrowanego zaworu 5/4 w wyspie VTUX umożliwia odcięcie dopływu sprężonego powietrza jeszcze w trakcie trwania ruchu siłownika. Pomimo przerwania zasilania, element wykonawczy niezawodnie osiąga pozycję końcową, wykorzystując energię rozprężania pozostałego powietrza. Rozwiązanie to oferuje wymierne korzyści techniczne:

  • Oszczędność powietrza do 60% dzięki precyzyjnemu zarządzaniu dopływem.

  • Skrócenie czasu cyklu do 40%, co przekłada się na wyższą wydajność maszyny.

  • Zwiększona dynamika ruchów - obniżone ciśnienie w pozycji końcowej pozwala na szybsze rozpoczęcie kolejnego etapu cyklu.

  • Pełna kontrola - możliwość indywidualnego odpowietrzania i blokowania komór siłownika zapewnia wysoką elastyczność sterowania. Wszystkie te funkcje są realizowane w ramach standardowej obudowy zaworu, co ułatwia projektowanie i montaż.

Integracja zaworów z logiką sterowania Smart Switching Lite to kompletny system łączący komponenty pneumatyczne ze zintegrowaną logiką sterowania (moduł PLC). Zastosowany moduł PLC automatycznie wylicza niezbędny czas odpowietrzania oraz monitoruje stany końcowe za pomocą zintegrowanych czujników krańcowych.

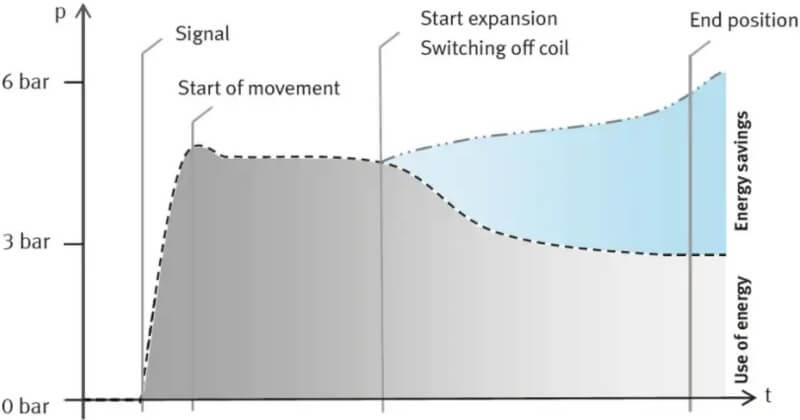

Energoszczędność i dynamika dzięki Smart Switching Lite

W celu ułatwienia implementacji systemu dostępne są gotowe moduły PLC oraz szczegółowe noty aplikacyjne dla popularnych systemów sterowania, które można pobrać bezpłatnie. Dzięki temu rozwiązanie zużywa jedynie tyle energii, ile jest realnie wymagane w danej aplikacji, zapewniając szybkie i bezproblemowe uruchomienie.

8. CTED – kompaktowy interfejs wieloprotokołowy dla optymalnej komunikacji

Interfejs CTED stanowi kompaktowe i ekonomiczne rozwiązanie przeznaczone do bezpośredniego włączania wysp zaworowych VTUX do przemysłowej sieci Ethernet (fieldbus). Jako element nowej platformy automatyzacji (AP), moduł ten tworzy niezbędną infrastrukturę dla komponentów technologicznych, co zapewnia spójną i wydajną wymianę danych w obrębie całego systemu automatyki. Dzięki wsparciu sprzętowemu dla wielu protokołów interfejs umożliwia bezproblemową integrację ze wszystkimi popularnymi systemami nadrzędnymi oraz istniejącymi strukturami instalacji.

Budowa modułu charakteryzuje się niewielkimi gabarytami, a umiejscowienie przyłączy w stronę przewodów pozwala na znaczną redukcję zajmowanej przestrzeni montażowej. Bezpośrednie łączenie modułów eliminuje konieczność stosowania dodatkowych połączeń magistrali, co przekłada się na obniżenie kosztów oraz uproszczenie instalacji. Zależnie od specyfiki danej aplikacji możliwe jest wykorzystanie wariantu do sterowania równoległego (Basic) lub zaawansowanej komunikacji szeregowej (Performance).

W ramach systemu dostępne są różne standardy przyłączy, w tym opcjonalne złącza M8, M12 lub RJ45, co ułatwia dopasowanie do konkretnych wymagań technicznych. Zastosowanie interfejsu CTED gwarantuje wysoką szybkość transmisji danych oraz krótkie czasy cyklu, stanowiąc stabilne rozwiązanie w obszarze elastycznej komunikacji przemysłowej.

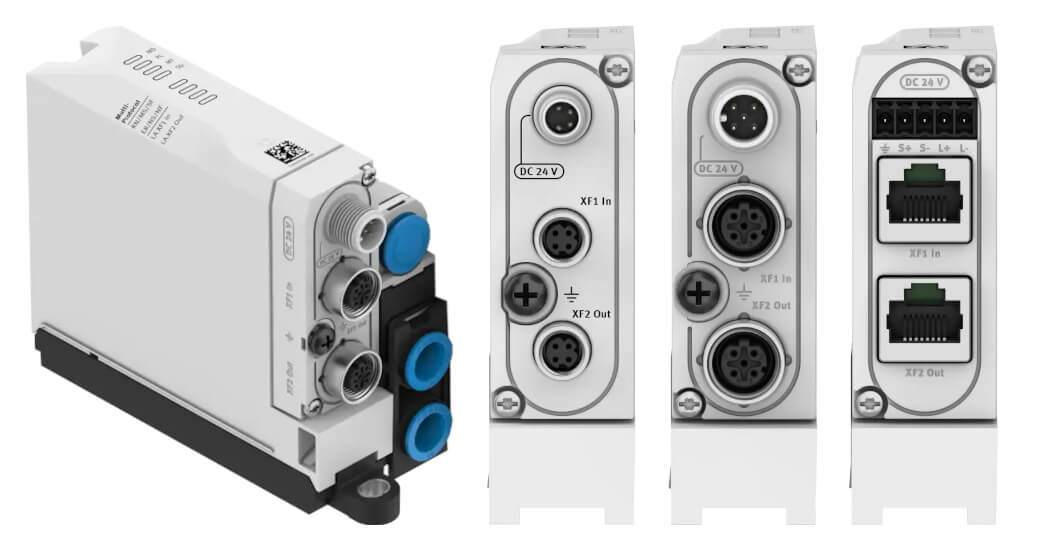

Interfejs CTED

9. Koncepcja instalacji: scentralizowana oraz zdecentralizowana

System VTUX oferuje elastyczność w doborze architektury maszyny, umożliwiając implementację rozwiązań dopasowanych do specyficznych wymagań przestrzennych i wydajnościowych danej aplikacji.

a) Scentralizowana instalacja z wyspą zaworową VTUX - w tym modelu komunikacja z nadrzędnym sterownikiem odbywa się poprzez centralny, współdzielony moduł magistrali Fieldbus. Rozwiązanie to pozwala na podłączenie wyspy VTUX do standardowych sieci przemysłowych opartych na technologii Ethernet za pośrednictwem modułowego systemu zdalnych wejść/wyjść, takiego jak CPX-AP-A. Do kluczowych korzyści tej koncepcji należą:

  • Łatwy dostęp do danych - wejścia czujników są zgrupowane w jednym, centralnym punkcie zdalnego systemu I/O, co ułatwia ich monitorowanie.

  • Uproszczony montaż - możliwość integracji wielu elementów infrastruktury w ramach jednej jednostki centralnej ogranicza konieczność wykonywania złożonych prac instalacyjnych.

  • Stabilna łączność - poszczególne moduły komunikują się za pomocą solidnej sieci szkieletowej, co eliminuje potrzebę stosowania dodatkowego okablowania między komponentami.

b) Zdecentralizowana instalacja z wyspą zaworową VTUX Podejście zdecentralizowane zakłada umieszczenie kompaktowych i lekkich komponentów bezpośrednio przy elementach wykonawczych. Wyspa VTUX w tej konfiguracji pełni rolę urządzenia typu „wszystko w jednym”, integrując zawory przełączające, wejścia dla czujników oraz generatory podciśnienia. Rozwiązanie to zapewnia:

  • Oszczędność energii i czasu - Skrócenie przewodów pneumatycznych przekłada się na mniejsze zużycie powietrza oraz pozwala na uzyskanie krótszych czasów cykli.

  • Wydajne zarządzanie podciśnieniem - Dzięki zminimalizowaniu dróg odsysania proces wytwarzania próżni staje się wysoce energooszczędny. System może wykorzystywać zintegrowaną funkcję oszczędzania powietrza lub jednostkę sterującą z czujnikami do precyzyjnej kontroli podciśnienia zewnętrznego.

  • Bezpośrednią diagnostykę - Wejścia cyfrowe pozwalają na podłączenie czujników bezpośrednio przy siłownikach, a technologia AP gwarantuje błyskawiczną komunikację w czasie rzeczywistym.

10. Przegląd wariantów wykonania i konfiguracji systemu VTUX

System VTUX występuje w kilku kluczowych wariantach, co pozwala na optymalny dobór architektury sterowania i instalacji do specyficznych wymagań danej aplikacji przemysłowej.

a) Konfiguracja równoległa i zdecentralizowana (VTUX-A-P-..) - zastosowanie wewnętrznego połączenia równoległego umożliwia obsługę do 32 cewek zaworowych przy wykorzystaniu jednokierunkowych sygnałów sterujących. Rozwiązanie to stanowi ekonomiczną platformę, która integruje funkcje podciśnienia. Model zdecentralizowany zapewnia następujące korzyści techniczne:

  • Wysoka dynamika i oszczędność mediów - krótkie przewody pneumatyczne przekładają się na mniejsze zużycie powietrza oraz skrócenie czasów cyklu.

  • Duży zasięg instalacji - możliwe jest rozmieszczenie modułów w odległościach do 50 m (pomiędzy modułami AP), do 20 m (dla urządzeń IO-Link) oraz do 100 m przy bezpośrednim połączeniu za pomocą magistrali Fieldbus.

b) Konfiguracja równoległa i scentralizowana (VTUX-A-P-APA-..) - wariant ten bazuje na połączeniu równoległym obsługującym do 32 cewek zaworowych za pomocą sygnałów jednokierunkowych. Oferuje on ekonomiczną platformę z funkcjami podciśnienia, jednak bez przesyłania informacji zwrotnej z czujników. Do zalet instalacji scentralizowanej należą:

  • Przejrzystość i łatwość serwisowania - układ jest czytelny, łatwo dostępny i prosty w bieżącym utrzymaniu.

  • Skalowalność - system oferuje możliwość rozszerzenia w określonym punkcie instalacji.

  • Optymalizacja montażu - rozwiązanie to wymaga mniejszych nakładów pracy związanych z instalacją oraz uziemieniem komponentów.

c) Konfiguracja szeregowa i zdecentralizowana (VTUX-A-S-..) Wykorzystanie wewnętrznego połączenia szeregowego zapewnia dwukierunkową komunikację i pozwala na sterowanie maksymalnie 128 cewkami zaworowymi. Wersja ta umożliwia implementację zaawansowanych funkcji, takich jak wejścia cyfrowe bezpośrednio na zaworze oraz zintegrowane rozwiązania podciśnieniowe wyposażone w czujniki próżni. Model zdecentralizowany gwarantuje:

  • Efektywność czasową - krótkie przewody sprzyjają wysokiej dynamice procesów i redukcji zużycia powietrza.

  • Elastyczność rozmieszczenia - dopuszczalne odległości między modułami wynoszą do 50 m dla technologii AP oraz do 100 m przy bezpośrednim podłączeniu do magistrali Fieldbus.

d) Konfiguracja szeregowa i scentralizowana (VTUX-A-S-APA-..) - wariant szeregowy w architekturze scentralizowanej oferuje dwukierunkową wymianę danych i obsługę do 128 cewek. Podobnie jak w wersji zdecentralizowanej, system można skonfigurować z dodatkowymi

  • Wysoka przejrzystość struktury - system jest łatwo dostępny i ułatwia przeprowadzanie prac konserwacyjnych.

  • Uproszczona rozbudowa - możliwa jest łatwa ekspansja systemu w wybranym punkcie przy jednoczesnym ograniczeniu nakładów montażowych i uziemiających.

Systemy VTUX
Product Manager

Opiekunem kategorii jest:
Jerzy Witkoś
Product Manager
E-mail: jerzy.witkos@pneumat.com.pl

Biogram

Od 6 lat w dziale armatury przemysłowej w firmie Pneumat. Swoją wiedzę z zakresu pneumatyki zdobywał na takich obiektach jak rafinerie czy elektrownie. Stale poszerza swoją wiedzę z obszaru technik sterowania pneumatycznego i elektrycznego.

Product Manager

Opiekunem kategorii jest:
Jerzy Witkoś
Product Manager
E-mail: jerzy.witkos@pneumat.com.pl

Biogram

Od 6 lat w dziale armatury przemysłowej w firmie Pneumat. Swoją wiedzę z zakresu pneumatyki zdobywał na takich obiektach jak rafinerie czy elektrownie. Stale poszerza swoją wiedzę z obszaru technik sterowania pneumatycznego i elektrycznego.

Skontaktuj się z nami wybierając interesujący Cię region



Faq - Wyspy zaworowe VTUX Festo - Najczęściej zadawane pytania

VTUX to modułowa wyspa zaworowa (manifold) służąca do rozdziału i sterowania sprężonym powietrzem do siłowników i innych elementów pneumatycznych, zintegrowana z wyspą elektryczną (I/O) i komunikacją polową. Jej rolą jest zagęszczenie funkcji: zamiast wielu pojedynczych zaworów i osobnego okablowania dostajesz jeden, skalowalny blok sterowania. VTUX jest dobierana szczególnie tam, gdzie liczą się: duża liczba osi pneumatycznych, krótszy czas montażu, łatwiejsza diagnostyka, powtarzalność konfiguracji oraz standaryzacja utrzymania ruchu.

W podejściu rozproszonym płacisz „ukryty koszt” okablowania, dokumentacji i serwisu: wiele przewodów, wiele punktów potencjalnych nieszczelności, więcej błędów montażowych, trudniejsza diagnostyka. VTUX konsoliduje elementy w jednym miejscu: wspólne zasilanie pneumatyczne, modułowe dołączanie zaworów, często zintegrowane I/O i komunikację (zamiast kilkudziesięciu żył przewodów). Daje to realnie: krótszy montaż, mniej złączek, mniejsze gabaryty szafy/maszyny, szybszą wymianę modułów, a w praktyce także łatwiejsze utrzymanie standardu (zapas części, procedury UR, jednolite opisy). Dodatkowo w wyspie łatwiej realizować blokady, strefy (zone) i koncepty bezpieczeństwa.

Dobór zaczyna się od inwentaryzacji funkcji: ile jest osi dwustronnego działania (zawór 5/2 lub 5/3), ile jednostronnych (3/2), jakie są czasy cyklu, wymagane prędkości siłowników, średnice, skoki i docelowe ciśnienia. Następnie szacujesz przepływ: w uproszczeniu im większa objętość komór siłownika i im krótszy czas napełniania/odpowietrzania, tym większy wymagany przepływ zaworu i przepustowość całej wyspy (zasilanie i kanały). W praktyce dobór to kompromis: zawór „za mały” ograniczy dynamikę, „za duży” może pogorszyć stabilność regulacji prędkości (bardziej wrażliwa dławiona regulacja) i zwiększyć koszty. Dodatkowo uwzględnij liczbę stref zasilania, sposób odcięcia/odpowietrzenia oraz przyszłą rozbudowę (zapas slotów).

Najbardziej praktyczne podejście to policzenie objętości napełnianej komory (A×skok) i uwzględnienie sprężania powietrza oraz wymaganej dynamiki. Dla szybkich cykli i większych siłowników zwykle nie wystarcza „mniej więcej”. Jeśli siłownik ma dużą średnicę i chcesz krótkiego czasu ruchu, zawór musi mieć na tyle duży przepływ, aby nie tworzyć wąskiego gardła. Jednocześnie pamiętaj, że w realnej instalacji przepływ ograniczają: długość przewodów od wyspy do napędu, średnice przewodów, złączki, dławiki i elementy przygotowania powietrza. Dlatego dobór Qn zaworu warto robić systemowo: zawór + pneumatykę po stronie instalacji traktuj jak „łańcuch oporów” – i unikaj sytuacji, w której dobry zawór „dusi się” na zbyt cienkich przewodach lub filtrowaniu o małym przepływie.

Wyspy tego typu zwykle pracują z popularnymi sieciami przemysłowymi (np. PROFINET, EtherNet/IP, EtherCAT, IO-Link/ w zależności od wariantu). Dla projektu oznacza to zmianę filozofii: zamiast „kabla na cewkę” masz komunikację, adresowanie i diagnostykę. To wymaga dobrego podejścia do: topologii sieci, redundancji, ekranowania, uziemienia, adresacji, oraz spójnego modelu danych w PLC. Zyskujesz natomiast: diagnostykę modułów, szybsze uruchomienie, mniej okablowania i łatwiejszą rozbudowę.

Klucz to przepustowość zasilania (przyłącze, przewody, FRL) i separacja stref. Jeżeli kilka dużych siłowników startuje naraz, chwilowy pobór powietrza jest wysoki. Jeśli zasilanie jest „na styk”, ciśnienie na wyspie spada i siłowniki tracą siłę albo zmienia się prędkość. Rozwiązania:

  • zwiększyć średnice przewodów i przyłączy,
  • użyć przygotowania powietrza o większym przepływie,
  • zastosować lokalny bufor (zbiornik) blisko wyspy,
  • rozdzielić funkcje na strefy zasilania (osobne kanały dla krytycznych napędów).

W praktyce warto testować scenariusz „najgorszy przypadek” – jednoczesny ruch wielu osi i szybkie cykle.

Najczęstszy błąd to dobór przewodu „pod złączkę” zamiast pod przepływ i dynamikę. Zbyt mała średnica zwiększa opory, wydłuża czasy napełniania i może powodować efekt „miękkiego startu” ruchu siłownika. Drugi błąd to nadmierne wydłużenie przewodów (wyspa w szafie daleko od napędów) – nawet przy dużej średnicy rośnie objętość do napełnienia, co pogarsza dynamikę i zwiększa zużycie powietrza. Trzeci błąd to zbyt agresywne dławienie na wyjściach zaworu przy jednocześnie małej średnicy przewodu – układ staje się trudny do stabilnego wyregulowania (pływanie prędkości w zależności od obciążenia).

Zawory 5/3 dobiera się, gdy potrzebujesz zdefiniowanego zachowania w pozycji środkowej: zatrzymania siłownika (środek zamknięty), bezpiecznego odciążenia (środek odpowietrzony) lub docisku (środek ciśnieniowy). Są przydatne w aplikacjach, gdzie ważna jest kontrola stanu przy zatrzymaniu linii, przerwach, awarii lub w cyklach technologicznych wymagających podtrzymania. Minusem jest większa złożoność sterowania i czasem inne charakterystyki dynamiczne. Dobór zależy od ryzyka: czy „zamrożenie” pozycji jest bezpieczne, czy lepiej przewidzieć kontrolowane odpuszczenie ciśnienia.

W praktyce diagnostyka w wyspach tego typu obejmuje stany modułów, zasilania, komunikacji oraz często wykrywanie błędów cewek/obciążeń i zwarć na wyjściach. Dla UR kluczowe jest, by diagnostykę nie traktować jako „ładnego dodatku”, tylko wpiąć ją do standardu utrzymania:

  • alarmy PLC,
  • rejestr zdarzeń,
  • liczniki cykli,
  • rozróżnienie błędów sieci od problemów pneumatycznych.

Dobrą praktyką jest podział alarmów na: krytyczne (zatrzymanie), ostrzegawcze (degradacja) i informacyjne (serwis). Wtedy VTUX realnie skraca czas szukania usterki: „gdzie jest problem” vs wielogodzinne sprawdzanie przewodów.

Objawy: częstsze załączanie sprężarki, spadek ciśnienia przy bezruchu, niestabilne prędkości siłowników, nadmierne zużycie energii. Diagnostyka zaczyna się od odizolowania stref: jeśli masz strefy zasilania, możesz zawęzić obszar poszukiwań. Następnie testy: nasłuch ultradźwiękowy, spray detekcyjny na złączkach, kontrola rozdzielaczy i tłumików wydechu, sprawdzenie zaworów pod kątem przepuszczania (vewnętrzne nieszczelności). W wyspach zaworowych warto pamiętać, że „ucieczka” może być nie tylko w przewodzie, ale też w samym zaworze (zużyty suwak/uszczelnienia) lub w siłowniku (przepuszczanie tłoka).

To zależy od wymagań środowiskowych i wykonania. W zapyleniu kluczowe jest zabezpieczenie elementów wlotu powietrza (filtracja) i ochrony złączy elektrycznych. Mgła olejowa bywa problematyczna dla elementów elastomerowych, jeśli olej nie jest kompatybilny materiałowo. Ogólna zasada: wyspa zaworowa lubi czyste, odpowiednio przygotowane powietrze i stabilne warunki. Jeżeli środowisko jest trudne, projektuj: lepszą filtrację, separację wyspy od strefy brudu (np. osłona, montaż w szafie), oraz kontrolę kondensatu. W przeciwnym razie rośnie ryzyko zacinania się suwaka, degradacji uszczelnień i spadku niezawodności.

Zanieczyszczenia (pył, rdza z instalacji, kondensat wody) są jednym z głównych powodów problemów z zaworami suwakowymi: zacinanie, nieszczelności wewnętrzne, niestabilna praca. Poprawnie dobrany filtr (z odpowiednią klasą filtracji i przepływem) oraz osuszanie, jeśli warunki tego wymagają, wydłużają żywotność. Jednocześnie filtr nie może „dusić” przepływu – bo wtedy zamiast czystego powietrza dostajesz spadki ciśnienia pod obciążeniem. Dobre przygotowanie powietrza to kompromis między czystością a przepustowością, plus regularna obsługa (odwadnianie, wymiana wkładów).

Najlepsza strategia to taka, która minimalizuje zakłócenia i błędy serwisowe: wyraźny podział tras kablowych (moc vs sygnał), poprawne ekranowanie i uziemienie, oznaczenia kabli i złącz, oraz stały standard w szafie. Jeśli wyspa komunikuje się po Ethernet przemysłowym, dbaj o topologię i jakość przewodów oraz promienie gięcia. Dla UR znaczenie ma też dostęp: złącza powinny być w miejscu, do którego da się dojść bez demontażu połowy maszyny. W praktyce „dobry projekt elektryczny” jest równie ważny jak dobór zaworów.

Zależy od rodzaju zaworów (monostabilne/bistabilne) i logiki bezpieczeństwa w maszynie. Zawory monostabilne wracają sprężyną do pozycji bazowej, bistabilne pozostają w ostatnim stanie. To fundamentalnie wpływa na bezpieczeństwo: po zaniku zasilania niektóre osie mogą pozostać pod ciśnieniem, inne przejdą do stanu zdefiniowanego. Projektując maszynę, trzeba zdecydować, co jest bezpieczniejsze: kontrolowane odpowietrzenie i zwolnienie energii, czy utrzymanie pozycji. I dopiero do tego dobrać typy zaworów i ewentualne zawory odcinające/odpowietrzające dla całych stref.

Bistabilne zawory są świetne, gdy chcesz utrzymać stan bez poboru energii na cewkę (stan pamięci). Jednak przy awarii/zaniku zasilania stan układu może pozostać „jak było”, co bywa ryzykiem, jeśli układ powinien przejść do pozycji bezpiecznej. Bistabilność komplikuje też uruchomienie po restarcie: PLC musi wiedzieć, w jakim stanie są zawory (lub je ustawić). W praktyce sprawdzają się tam, gdzie logika procesu przewiduje kontrolowane stany, a bezpieczeństwo realizuje się innymi środkami (odcięcie/odpowietrzenie zasilania, blokady mechaniczne, czujniki potwierdzenia).

Strefy ciśnienia tworzy się, gdy różne grupy odbiorników wymagają różnych funkcji: jedna część ma być odcinana w trybie serwisowym, inna musi pozostać aktywna (np. podtrzymanie chwytaka), albo różne sekcje pracują na różnych ciśnieniach. Projektowo oznacza to oddzielne doprowadzenia zasilania, elementy odcięcia/odpowietrzenia i odpowiednie kanały. Kluczowe jest, by strefy były logiczne i odpowiadały realnym procedurom UR: „odcinam strefę A i wiem, że tylko osie A są bezpieczne do pracy”. W przeciwnym razie strefy są, ale nikt z nich nie korzysta, bo nie są intuicyjne.

LOTO (Lockout/Tagout) w pneumatyce to przede wszystkim bezpieczne odcięcie energii i rozładowanie ciśnienia. Wyspa zaworowa jest elementem wykonawczym, ale sama w sobie zwykle nie zastępuje zaworu bezpieczeństwa odcinająco-odpowietrzającego na zasilaniu. Dobry układ: główny zawór odcięcia + kontrolowane odpowietrzenie stref, a VTUX obsługuje sterowanie osiami w normalnym trybie. W serwisie procedura musi być jednoznaczna: odciąć, sprawdzić spadek ciśnienia, potwierdzić brak energii, dopiero wtedy prace. Z punktu widzenia UR ważne są też punkty testowe/manometryczne i jasne oznaczenia stref.

Najczęściej krytyczne są: temperatura, drgania, wilgotność/condensacja, zapylenie oraz agresywne media w otoczeniu (opary chemiczne). Dla elektroniki problemem jest kondensacja i zakłócenia EMC, dla pneumatyki – zanieczyszczenia i kondensat w powietrzu. Jeśli montujesz wyspę w szafie, musisz zadbać o wentylację, temperaturę i dostęp serwisowy. Jeżeli montujesz na maszynie, zwróć uwagę na drgania i mechaniczne zabezpieczenie przewodów. W trudnych warunkach kluczowy jest standard IP złączy i sposób prowadzenia kabli.

Wyspa zaworowa z komunikacją i diagnostyką zwykle skraca uruchomienie, ale pod warunkiem, że projekt jest spójny: adresacja, opis sygnałów, gotowe bloki programowe, zdefiniowana logika alarmów. W klasycznym okablowaniu najwięcej czasu ginie na sprawdzaniu: „czy przewód idzie tam, gdzie myślimy, że idzie”. W VTUX duża część tego odpada, bo sygnały są logiczne w sieci. Z drugiej strony dochodzi konfiguracja komunikacji i integracja z PLC. Jeśli masz standard (template), commissioning jest zauważalnie szybszy.

Idea wyspy modułowej polega właśnie na rozbudowie: dodajesz kolejne moduły zaworowe i ewentualnie I/O w ramach limitów platformy. Kluczowe ograniczenia to: liczba slotów, przepustowość kanałów zasilania (czy starczy powietrza na nowe osie), oraz po stronie sterowania — dostępne zasoby PLC i adresacja. W praktyce warto od początku przewidzieć „miejsca rezerwowe” oraz doprowadzenia zasilania tak, aby dołożenie kilku osi nie wymagało przerabiania całej pneumatyki.

Montaż na maszynie skraca przewody pneumatyczne do siłowników (lepsza dynamika, mniejsze zużycie powietrza, szybsza reakcja), ale naraża wyspę na warunki środowiskowe i utrudnia ochronę elektryki. Montaż in szafie poprawia warunki dla elektroniki i porządek, ale wydłuża pneumatyczne „ogonki”, co pogarsza dynamikę i zwiększa objętość układu. Często najlepszy kompromis to montaż na maszynie, ale w osłoniętej, serwisowalnej strefie, z krótkimi przewodami do osi i sensownym prowadzeniem kabli.

Długi przewód to większa objętość powietrza, którą trzeba napełnić i odpowietrzyć przy każdym cyklu. To spowalnia ruch, zwiększa zużycie powietrza i może powodować „gumowość” układu. Dochodzą spadki ciśnienia na oporach i większa wrażliwość na zmiany obciążenia. Jeżeli nie da się skrócić przewodów, często trzeba: zwiększyć średnice, przemyśleć lokalne elementy (np. zawory bliżej siłownika) albo zaakceptować dłuższe czasy cyklu. W automatyce produkcyjnej to często realny koszt w OEE.

Najczęściej prędkość reguluje się dławieniem (zawory dławiąco-zwrotne) na wylocie z komory siłownika (tzw. dławiąco-wylotowo), bo daje stabilniejszą regulację niż dławiąco-wlotowa. VTUX dostarcza powietrze, a dokładność regulacji zależy od: stabilności ciśnienia zasilania, tarcia w siłowniku, obciążenia i długości przewodów. Dla powtarzalności ważne jest również, żeby dławiki były dobrane pod przepływ i zakres regulacji, a nie „pierwszy lepszy”. Jeśli aplikacja wymaga precyzyjnej kontroli ruchu, rozważ także rozwiązania proporcjonalne (to już jednak inny poziom sterowania niż standardowa wyspa).

Najczęściej: brud w powietrzu, kondensat wody, niewłaściwa filtracja, korozja z instalacji, a czasem niewłaściwe smarowanie (np. olej niekompatybilny lub zbyt intensywne). Objawem jest opóźnione przełączanie lub brak pełnego przesterowania. W praktyce warto sprawdzić: stan filtrów i odwadniania, jakość powietrza na wejściu, oraz historię instalacji (np. po remontach rurociągów często pojawia się rdza i zanieczyszczenia).

Najskuteczniejsze podejście to połączenie: serwisu powietrza (filtry, odwadnianie), kontroli nieszczelności, oraz monitorowania jakości pracy (czas reakcji osi, liczba błędów, trend spadków ciśnienia). Same zawory często pracują długo, jeśli powietrze jest dobre. Natomiast elementy przygotowania powietrza i złącza pracują „na pierwszej linii” i to one częściej generują problemy. W prewencji liczy się harmonogram (np. miesięczna kontrola kondensatu, kwartalna kontrola filtrów, półroczne testy szczelności) i standaryzacja: checklista,

Najpierw test bezpieczeństwa: odcięcie/odpowietrzenie działa, brak niekontrolowanych ruchów. Potem test zasilania: stabilne ciśnienie na wejściu wyspy i w strefach. Następnie test komunikacji: brak błędów sieci i poprawna diagnostyka modułów. Dopiero potem testy osi:

  • pojedyncze ruchy w trybie ręcznym,
  • obserwacja czasów,
  • potwierdzeń czujników.

Dobra praktyka to stały „test rozruchowy” w PLC: sekwencja krótkich ruchów o ograniczonej energii, która potwierdza poprawność sterowania bez ryzyka uszkodzeń.

Pośrednio: przez uproszczenie układu i lepszą kontrolę. Mniej złączek i krótsze przewody to mniej punktów wycieku. Lepsza diagnostyka pozwala szybciej wykrywać problemy. Ponadto, jeśli masz strefy zasilania, możesz odcinać sekcje maszyny, które nie pracują, ograniczając straty na przeciekach. Największy efekt daje jednak konsekwencja: regularne testy szczelności i reagowanie na odchylenia.

W wielu projektach ważniejsza okazuje się przepustowość całej wyspy i zasilania. Możesz dobrać zawory o świetnych parametrach, ale jeśli zasilanie jest niewydolne, przy równoczesnych ruchach ciśnienie siada i cały układ zwalnia. Traktuj wyspę jak system: wejście zasilania, kanały w manifoldzie, moduły, wyjścia, przewody, dławiki, siłownik. Najlepszy dobór to taki, gdzie nie masz jednego wąskiego gardła, tylko zbalansowaną przepustowość.

Niestabilność (szarpanie, pływanie prędkości) zwykle wynika z kombinacji: zmiennego ciśnienia zasilania, zbyt mocnego dławienia, zbyt małej średnicy przewodów, tarcia w siłowniku, nieszczelności lub obciążenia zmieniającego się w cyklu. Czasem winne są tłumiki wydechu o zbyt dużym oporze lub ich zabrudzenie. W diagnostyce warto: zmierzyć ciśnienie na wyspie podczas cyklu, ocenić przepływ FRL, sprawdzić czy problem dotyczy jednej osi czy wielu, i czy zależy od obciążenia/temperatury.

Tłumik to często pomijany element, a potrafi mocno ograniczyć wydech, co zmienia dynamikę ruchu. Jeśli tłumik ma zbyt małą przepustowość albo jest zabrudzony, powietrze nie może szybko uciec, a siłownik „muli”. Dobór powinien uwzględniać przepływ i hałas: większa przepustowość zwykle oznacza mniejszy spadek ciśnienia na wydechu, ale trzeba pilnować warunków akustycznych. W praktyce warto stosować tłumiki o parametrach pasujących do przepływu zaworów i prowadzić okresową kontrolę ich stanu (zwłaszcza w zapyleniu).

Jeżeli w otoczeniu są chemikalia, rozpuszczalniki, opary, środki myjące lub nietypowe media w powietrzu, materiał uszczelnień staje się krytyczny. Nawet jeśli powietrze jest „suche”, opary mogą oddziaływać na elementy. W praktyce trzeba analizować: jakie środki chemiczne są w pobliżu, czy jest mycie na mokro, jaka jest temperatura i czy występują oleje. Jeśli aplikacja jest wrażliwa, warto przyjąć zasadę: najpierw warunki środowiskowe, potem dobór wariantu wykonania i dopiero wtedy konfiguracja funkcji.

Awaria cewki/wyjścia elektrycznego objawia się brakiem reakcji mimo prawidłowego ciśnienia i sprawnej pneumatyki. Często towarzyszą jej błędy diagnostyczne (przeciążenie, zwarcie, przerwa obwodu). Awaria części pneumatycznej (suwak/uszczelnienia) może objawiać się: opóźnionym przełączaniem, niepełnym przesterowaniem, „przepuszczaniem” powietrza, spadkiem siły siłownika. Różnicowanie robi się przez testy: czy moduł dostaje sterowanie, czy zmienia się stan, oraz przez obserwację ciśnienia i dźwięku przełączenia. Dobre praktyki UR to posiadanie modułu testowego/zapasowego do szybkiej podmiany i weryfikacji.

Wyspa zaworowa jest elementem wykonawczym, ale bezpieczeństwo w pneumatyce zwykle realizuje się przez bezpieczne odcięcie i odpowietrzenie zasilania (często w połączeniu z monitorowaniem). E-Stop nie musi oznaczać automatycznego odpowietrzenia wszystkiego — to zależy od analizy ryzyka. Czasem bezpieczniej jest utrzymać chwytak, czasem bezpieczniej odpuścić. VTUX daje narzędzia do sterowania i diagnostyki, ale projekt bezpieczeństwa powinien opierać się o wymagania norm i ocenę ryzyka: jakie ruchy są niebezpieczne, jakie stany są bezpieczne, jak potwierdzasz rozładowanie energii i jak zapobiegasz niekontrolowanemu startowi po powrocie zasilania.

Zbyt wysokie ciśnienie może przyspieszać zużycie uszczelnień, zwiększać obciążenia mechaniczne w napędach, powodować większe uderzenia i trudniejszą regulację prędkości (szczególnie przy lekkich obciążeniach). Pojawia się też ryzyko przekroczenia dopuszczalnych parametrów komponentów (siłowniki, złączki, przewody). Z perspektywy procesu wysokie ciśnienie często nie poprawia jakości, a tylko zwiększa zużycie energii.

Jeżeli wyspa jest duża (dużo osi) i masz równoczesne ruchy, pojedyncze zasilanie może być niewystarczające. Wtedy stosuje się rozwiązania: większe przyłącze, dodatkowe doprowadzenia zasilania, rozdzielenie na strefy lub lokalny zbiornik. Dobór zależy od profilu pracy: czy ruchy są sekwencyjne (mniejsze szczyty poboru), czy „wszystko naraz”. Projektując, uwzględnij też spadki ciśnienia na FRL i armaturze. Najczęściej problem ujawnia się dopiero in cyklu produkcyjnym, więc lepiej policzyć i przewidzieć zapas przepływu na etapie projektu.

Standaryzuj: kolory przewodów (A/B), oznaczenia, trasy prowadzenia, listę kontrolną montażu i testy odbiorowe. W pneumatyce częsty błąd to zamiana przewodów A/B na siłowniku lub na wyspie. Dobra praktyka to stosowanie czytelnych opisów portów i powtarzalnych wiązek. Dodatkowo test funkcjonalny po montażu powinien obejmować każdy napęd: ruch w obie strony z potwierdzeniami czujników.

Typowe objawy to: sporadyczne błędy komunikacji, zaniki urządzenia w sieci, opóźnienia reakcji, błędy watchdog, nieprawidłowe dane diagnostyczne. Przyczyną bywają: zła topologia, słabe złącza, za długie odcinki, zakłócenia EMC, niewłaściwe uziemienie, mieszanie tras kabli mocy i sygnału, a czasem błędna konfiguracja w PLC. Diagnostyka zaczyna się od warstwy fizycznej: przewody, wtyki, ekran, uziemienie. Dopiero potem wchodzi się w konfigurację i mapę danych. W UR warto mieć standard: „checklistę sieciową” i podstawowe narzędzia pomiarowe.

Najprościej przez dobór tłumików o odpowiedniej przepustowości (większa powierzchnia tłumienia, mniejszy opór) oraz ewentualne wyprowadzenie wydechu w miejsce mniej wrażliwe akustycznie. Uważaj na „tłumienie za wszelką cenę” — zbyt restrykcyjny tłumik dusi wydech, spowalnia ruch i może pogorszyć powtarzalność. Czasem lepszym rozwiązaniem jest umiarkowane tłumienie + osłony akustyczne maszyny niż dławiący tłumik. W aplikacjach wymagających ciszy warto też przemyśleć parametry ruchu (łagodniejsze profile, dławienie), ale zawsze w odniesieniu do taktu i jakości procesu.

Przy standaryzacji wysp zaworowych w zakładzie zazwyczaj spada liczba unikalnych części: zamiast wielu typów pojedynczych zaworów, cewek, podstaw, złącz – masz kilka modułów i akcesoriów. To upraszcza magazyn i skraca czas naprawy. Warunek: konsekwencja w platformie i konfiguracjach. Jeśli w każdym projekcie jest „inna wyspa”, magazyn się rozrasta. Dlatego warto mieć standard zakładowy: 1–2 typy wysp, lista preferowanych modułów, oraz zasada kompatybilności wstecznej w nowych maszynach.

Podstawy: poprawne uziemienie szafy i konstrukcji, prowadzenie ekranów zgodnie z dobrymi praktykami, rozdzielenie tras kabli mocy (falowniki, silniki) i sygnałowych, unikanie pętli masy, oraz stosowanie komponentów o odpowiedniej klasie przemysłowej. Dla Ethernet przemysłowego ważna jest jakość kabli, złącz i promienie gięcia. Jeśli w maszynie są napędy i falowniki, EMC potrafi „gryźć” komunikację, więc w projekcie nie można tego traktować jako dodatku. W uruchomieniu warto mieć procedurę testów: obciążenia napędów a stabilność sieci.

Jeżeli zmienność pojawia się przy konkretnych pozycjach ruchu, pod konkretnym obciążeniem lub temperaturą, często winna jest mechanika: tarcie, niewspółosiowość, prowadnice, uszczelnienia, zabrudzenia. Jeżeli zmienność jest bardziej losowa i dotyczy wielu osi, częściej problem leży in zasilaniu (ciśnienie), powietrzu (kondensat), sieci/sterowaniu lub wspólnym elementach wyspy. Dobra metoda: porównaj czasy ruchów i ciśnienia w cyklu, wykonaj test „na pusto” oraz test z różnym obciążeniem. Jeśli wyspa działa poprawnie, a mechanika generuje opory, dławienie nie uratuje powtarzalności.

Check-lista powinna obejmować 4 warstwy:

  • Pneumatyka : ciśnienie zasilania, spadki w cyklu, szczelność, filtracja, odwadnianie, poprawność A/B, ustawienia dławików startowe.
  • Elektryka : zasilania modułów, poprawność okablowania, zabezpieczenia, uziemienie/EMC.
  • Sterowanie/komunikacja : adresacja, mapowanie I/O, diagnostyka, alarmy, watchdog, reset i zachowanie po zaniku zasilania.
  • Funkcjonalność osi : test każdej osi w obie strony, czasy i potwierdzenia, scenariusze awaryjne, tryby ręczne, test odcięcia/odpowietrzenia stref.

Dzięki temu SAT nie jest „czy działa”, tylko „czy działa stabilnie, bezpiecznie i serwisowalnie”.
