Wyposażenie warsztatów motocyklowych – sprzęt, osprzęt, akcesoria

Fundament: sprężone powietrze jako medium „produkcyjne” w warsztacie

W motocyklowym serwisie powietrze pracuje w dwóch głównych rolach:

1. Energia do narzędzi i urządzeń - klucze udarowe, grzechotki, wiertarki, szlifierki, polerki, pistolety do przedmuchu, urządzenia do czyszczenia, czasem podnośniki i siłowniki.

2. Medium procesowe i pomocnicze - przedmuch / odpylenie, osuszanie, zasilanie pistoletów do konserwacji (np. wosków w profilach), podawanie smaru / oleju w systemach centralnego smarowania, sterowanie pneumatyczne (zawory, siłowniki), próby szczelności.

Żeby to działało „jak w przemyśle”, kluczowe są: stabilne ciśnienie, odpowiednia wydajność (przepływ), jakość powietrza (filtracja / osuszanie), bezpieczeństwo oraz ergonomia. Bez tych elementów pneumatyka zamiast przyspieszać – zaczyna frustrować: spadki momentu w udarze, „puchnące” węże, zacinające się narzędzia, woda w instalacji, korozja, „strzały” szybkozłączek, niekontrolowane ruchy siłowników.

Sprężarka i przygotowanie powietrza: serce instalacji (tu najczęściej popełnia się błędy)

Wydajność i rezerwa przepływu

Narzędzia pneumatyczne są wrażliwe na spadki ciśnienia przy przepływie. Klucz udarowy może „na tabliczce” wymagać np. 6,2 bar, ale tak naprawdę potrzebuje nie tyle samego ciśnienia statycznego, co stabilnego przepływu przy obciążeniu. Zbyt mała sprężarka lub zbyt wąska instalacja = spadki ciśnienia w chwili udaru = dramatyczny spadek momentu i wydłużenie pracy.

Przemysłowa praktyka w warsztacie:

• projektuj instalację tak, jakby kilka odbiorników mogło pracować jednocześnie,

• zostaw rezerwę (nie jedź na „styk”),

• ogranicz długie odcinki cienkich węży na stałe – lepiej doprowadzić powietrze rurociągiem bliżej stanowiska.

Filtracja, redukcja, smarowanie – klasyczny układ FRL

W serwisie motocyklowym FRL (Filter–Regulator–Lubricator) bywa stosowany wybiórczo. Tymczasem to on buduje:

• ochronę narzędzi przed pyłem i cząstkami,

• stabilizację ciśnienia dla procesów (np. przedmuch, test szczelności, sterowanie siłownikiem),

• opcjonalne smarowanie mgłą olejową dla narzędzi, które tego wymagają (choć część nowoczesnych narzędzi preferuje smarowanie punktowe serwisowe, a nie stałą mgłę).

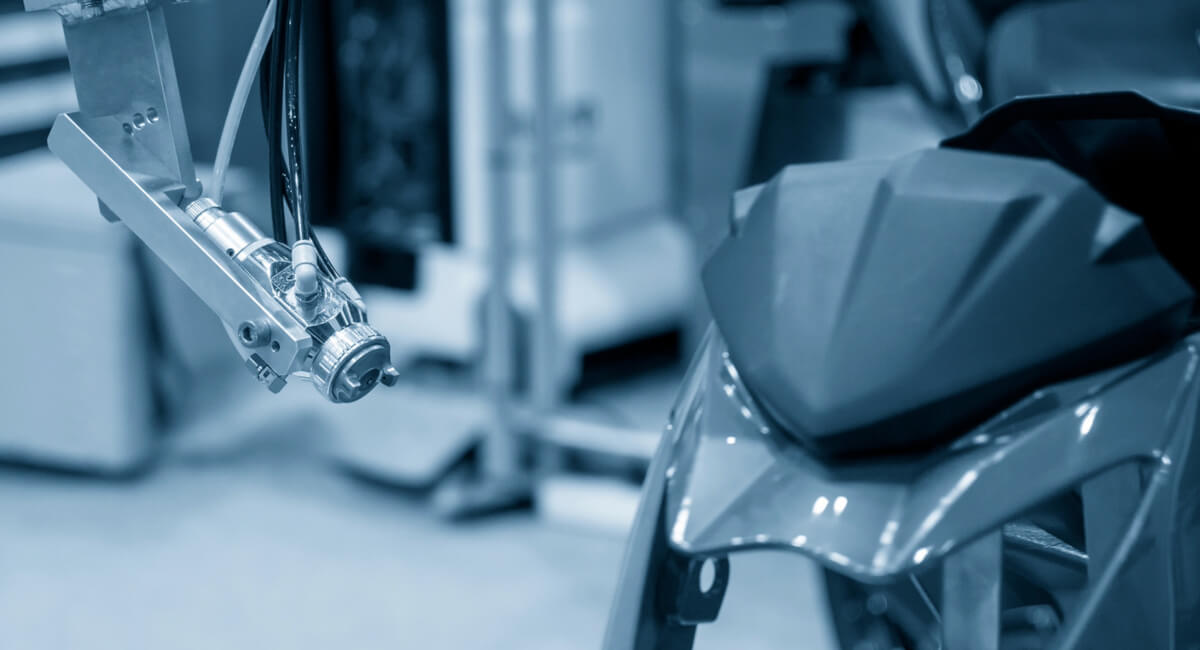

Ważne rozróżnienie przemysłowe: nie każda gałąź instalacji powinna mieć smarownicę. Jeśli jednym powietrzem zasilasz też np. stanowisko do lakierowania / detalingu, do elektroniki lub do precyzyjnych zaworów, smar w powietrzu może być problemem. Często praktykuje się:

• „linia narzędziowa” z ewentualnym smarowaniem,

• „linia czysta” bez smaru (lepsza filtracja, czasem osuszanie do niższego punktu rosy).

Osuszanie i problem wody

W warsztacie, gdzie powietrze idzie do przedmuchu i narzędzi, woda w instalacji to:

• korozja narzędzi,

• słaba jakość pracy (np. przedmuch zamiast osuszać – „psika” kroplami),

• ryzyko dla elementów pneumatyki sterującej.

Jeśli sprężarka pracuje intensywnie albo pomieszczenie ma duże wahania temperatur, sensowne jest podejście przemysłowe: osuszacz + separator kondensatu + poprawna geometria rurociągu (spadki, odwadnianie, punkty spustowe).

Pneumat System w tym obszarze typowo adresuje potrzeby poprzez elementy przygotowania powietrza (filtry, reduktory, zespoły FRL, manometry, odwadniacze, elementy serwisowe) oraz komponenty instalacyjne, które pomagają zbudować stabilną i szczelną dystrybucję sprężonego powietrza.

Instalacja sprężonego powietrza w warsztacie: jak zrobić to „przemysłowo”

Największy „złodziej” energii: nieszczelności

W przemyśle mówi się wprost: nieszczelności potrafią zjeść znaczącą część energii sprężania. W warsztacie jest podobnie: szybkozłączka „lekko syczy”, wąż sparciały, złączka skręcona „na czuja”, brak odpowiedniego uszczelnienia – i sprężarka dobija częściej, niż powinna.

Dlatego krytyczne są:

• jakościowe złączki i szybkozłączki,

• właściwy dobór średnic przewodów (szczególnie przy udarach),

• poprawny montaż (gwinty, uszczelnienia, odpowiednie cięcia przewodów),

• regularny audyt wycieków (choćby raz na kwartał).

Średnice, długości, spadki ciśnienia – praktyka warsztatowa

Jeżeli warsztat używa udarów i narzędzi o dużym chwilowym poborze, „wąskie gardła” są typowo tu:

• długa cienka przedłużka,

• zwijadło o małym przepływie,

• szybkozłączka o małym przelocie,

• filtr ciśnieniowy / regulator o zbyt małej przepustowości,

• reduktor ustawiony zbyt nisko „bo tak”.

W podejściu przemysłowym dobiera się osprzęt „pod przepływ” i minimalizuje straty liniowe.

Pneumatyka = ergonomia

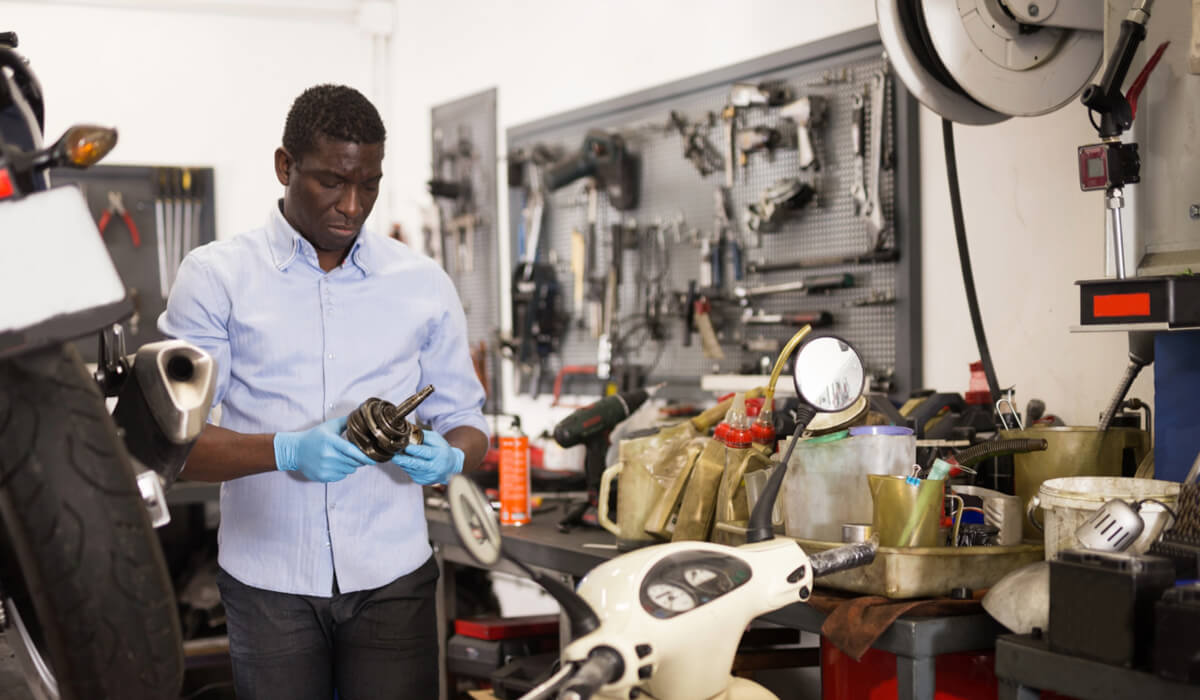

Zwijadła, punkty poboru, szybkozłącza w logicznych miejscach, odpowiednie prowadzenie węży – to przekłada się na:

• mniej potknięć i uszkodzeń,

• szybszą obsługę,

• mniejsze zmęczenie pracownika,

• mniej awarii (wąż nie leży w oleju i nie dostaje po felgach).

Narzędzia pneumatyczne w serwisie motocyklowym: co pracuje na powietrzu?

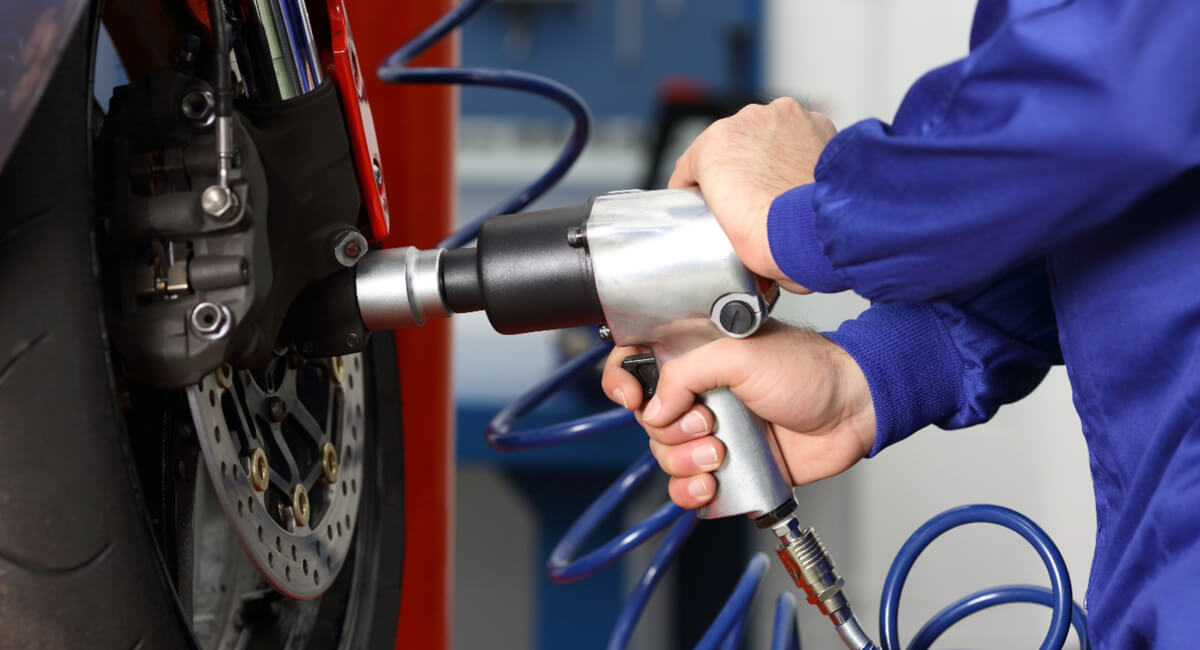

Klucze udarowe – „koń roboczy” przy kołach i napędzie

W motocyklach momenty są często niższe niż w autach, ale precyzja i ryzyko uszkodzeń (np. gwinty osi, elementy aluminiowe, dystanse) bywają większe. Pneumatyczny udar daje szybkość, ale wymaga kultury pracy:

• odpowiednie ciśnienie robocze,

• kontrola momentu (często finalny dokręt kluczem dynamometrycznym),

• właściwa szybkozłączka i wąż o wystarczającym przekroju.

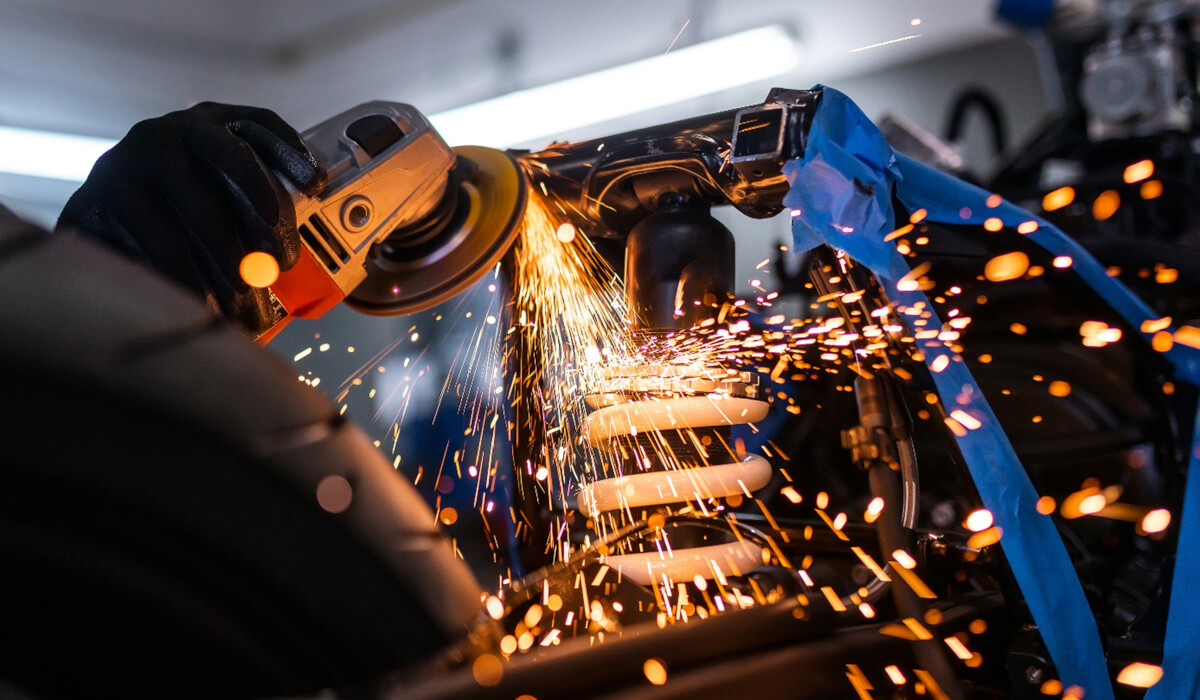

właściwa szybkozłączka i wąż o wystarczającym przekroju. Grzechotki, wiertarki, szlifierki, polerki

Pneumatyka wygrywa tam, gdzie liczy się:

• niska masa narzędzia,

• odporność na przeciążenia,

• długi cykl pracy,

• bezpieczeństwo w środowisku z oparami rozpuszczalników (w zależności od narzędzia i strefy).

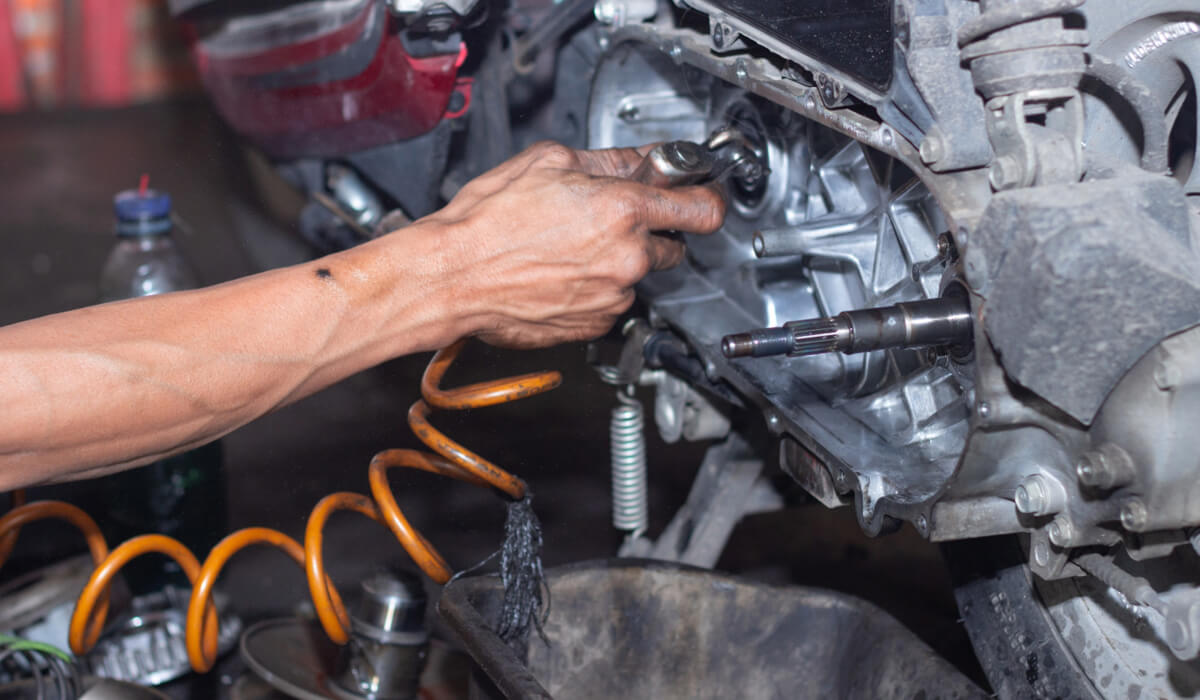

Pistolety do przedmuchu i czyszczenia

Przedmuch jest wszechobecny: osuszanie po myciu, wydmuchiwanie zanieczyszczeń z zakamarków, czyszczenie filtrów, chłodnic, elementów osłon, a nawet pomocniczo przy montażu.

Tu ważne są:

• bezpieczne dysze (ograniczenie ryzyka urazu, odprysków),

• filtracja powietrza (żeby nie „piaskować” brudem z instalacji),

• ergonomiczne uchwyty i spust, który daje kontrolę.

Pneumatyka w podnoszeniu i pozycjonowaniu motocykla

Podnośniki motocyklowe są zwykle hydrauliczne, ale pneumatyka często występuje jako:

• wspomaganie (np. pneumatyczne zwalnianie blokad),

• zasilanie elementów sterowania,

• napęd pomocniczy w urządzeniach warsztatowych.

W podejściu przemysłowym warto patrzeć na stanowisko jak na „gniazdo produkcyjne”:

• ergonomiczna wysokość,

• powtarzalne mocowanie,

• szybkie odblokowania,

• minimalizacja ruchów zbędnych.

W tym miejscu wchodzą komponenty automatyki: zawory, siłowniki pneumatyczne, przewody, złączki, które pozwalają budować proste mechanizmy wspomagające (dociski, blokady, wyrzutniki, pozycjonery).

Pneumat System jest kojarzony właśnie z takimi elementami „rdzeniowymi” pneumatyki: siłowniki, armatura, złączki, przewody i osprzęt do budowy układów, które w warsztacie mogą pełnić rolę małej automatyzacji.

Pneumatyczne siłowniki i prosta automatyzacja: warsztat jak mini-linia

Brzmi „za poważnie” dla serwisu motocykli? A jednak – wiele czynności jest powtarzalnych i da się je uspójnić:

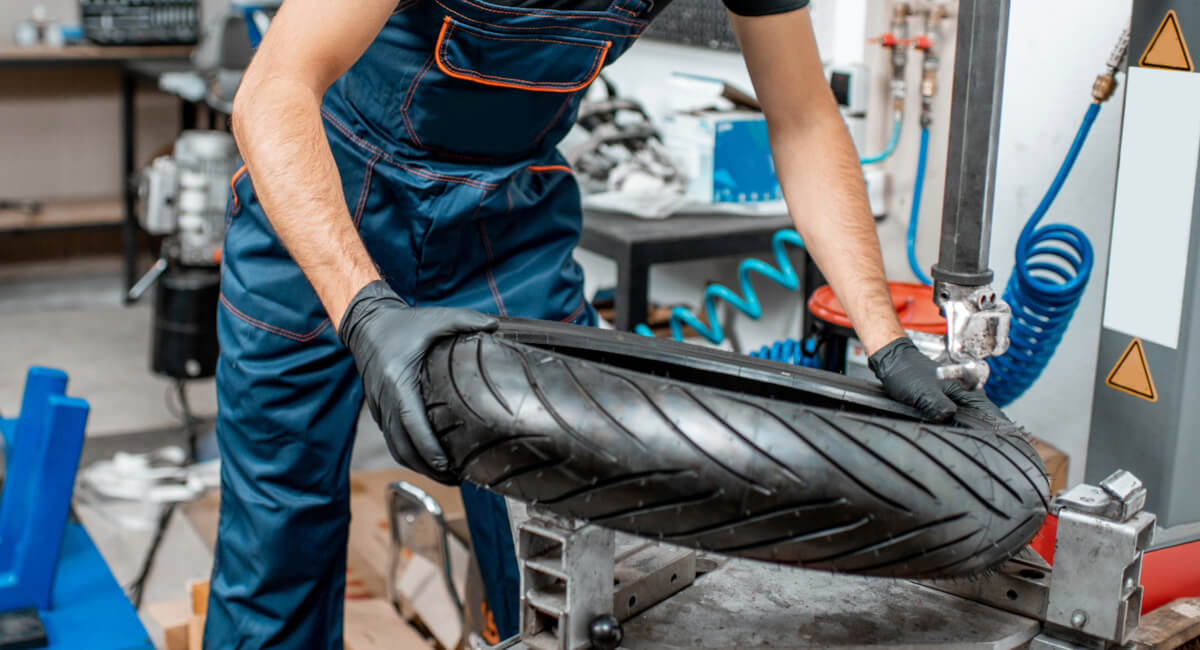

Dociski i przyrządy montażowe

• docisk elementu podczas klejenia/wiązania,

• powtarzalne dociśnięcie podczas montażu łożysk (w połączeniu z prasą – tu zwykle mechanika/hydraulika, ale pneumatyka może sterować sekwencją),

• stabilizacja detalu do obróbki/odkręcania.

Blokady i rygle pneumatyczne

• szybkie blokowanie pozycji (np. elementów stołu, uchwytów),

• ryglowanie mechanizmów (bez „szukania śruby”).

Sekwencje i logika pneumatyczna

Nawet bez PLC można zbudować układ:

• siłownik wysuwa → dociska → zwalnia,

• sterowany zaworem ręcznym, nożnym, albo zaworami krańcowymi.

To prosta pneumatyka przemysłowa przeniesiona do warsztatu: mało elektroniki, duża odporność, szybka reakcja. Kluczowe są: dobór siłownika (średnica, skok), zaworów (przepływ, sposób sterowania), dławików (regulacja prędkości) i przygotowania powietrza.

Armatura, złączki, przewody: drobiazgi, które decydują o niezawodności

W praktyce serwisu „pneumatyczne problemy” rzadko wynikają z samej sprężarki. Najczęściej winne są elementy instalacyjne:

• niedopasowane szybkozłączki,

• źle dobrane średnice,

• kiepskie uszczelnienie gwintu,

• przewód załamany lub zbyt krótki,

• złączka narażona na uderzenia.

Dlatego przy wyposażeniu warsztatu sensownie jest myśleć jak w przemyśle:

• standaryzacja końcówek,

• zapas typowych złączek na stanie,

• przewody o właściwej odporności mechanicznej i temperaturowej,

• porządne odciążenia (żeby nie „ciągnąć” za złącza).

W ofercie firm pneumatycznych takich jak Pneumat System właśnie ten „ekosystem” jest ważny: łatwość skompletowania kompatybilnych elementów (przewody, złączki, szybkozłączki, zawory, przygotowanie powietrza), co ogranicza ryzyko, że instalacja będzie zlepkiem przypadkowych standardów.

Bezpieczeństwo i BHP: sprężone powietrze to nie zabawka

W serwisie motocyklowym sprężone powietrze jest powszechne, więc łatwo o rutynę. A to medium potrafi być niebezpieczne:

• odpryski podczas przedmuchu,

• hałas,

• ryzyko „strzału” przewodu przy uszkodzeniu,

• niekontrolowany ruch siłownika,

• ryzyko rozszczelnienia przy złych szybkozłączkach.

Przemysłowe minimum:

• zawory odcinające i szybkie rozprężanie w gałęziach instalacji,

• odpowiednie zabezpieczenia przewodów,

• tłumiki hałasu na wydechach zaworów,

• kontrola ciśnienia (reduktory, manometry),

• procedury serwisowe (odcięcie, odpowietrzenie przed pracą).

Przykładowe „pneumatyczne stanowiska” w serwisie motocykli

Żeby przełożyć teorię na praktykę, oto kilka typowych układów, które w warsztacie robią realną różnicę:

Stanowisko A: „Koła i hamulce”

• punkt poboru powietrza z FR (filtr + reduktor),

• udar + grzechotka pneumatyczna,

• przedmuch z bezpieczną dyszą,

• przewody o dużym przelocie i szybkozłączki „high-flow” (tam, gdzie to ma sens).

Efekt: mniej walki z zapieczonymi śrubami, szybsza obsługa, stabilne parametry narzędzi.

Stanowisko B: „Czyszczenie i detailing techniczny”

• linia „czysta” (filtracja, ewentualnie lepsze osuszanie),

• przedmuch, narzędzia do pracy ciągłej,

• minimalizacja oleju w powietrzu.

Efekt: brak plam olejowych, mniej problemów przy pracach wykończeniowych.

Stanowisko C: „Mała automatyzacja – docisk/uchwyt”

• siłownik pneumatyczny + zawór ręczny / nożny,

• dławiki do regulacji prędkości,

• elementy bezpieczeństwa (odcięcie, rozprężanie),

• przygotowanie powietrza lokalnie.

Efekt: powtarzalność, oszczędność czasu, mniejsze ryzyko uszkodzeń przy montażu.

Jak dobierać pneumatykę do warsztatu: checklista „bez zgadywania”

Jeśli chcesz podejść profesjonalnie (jak w przemyśle), trzymaj się prostego porządku:

1. Lista odbiorników (narzędzia + urządzenia) i ich zapotrzebowanie na przepływ / ciśnienie.

2. Jednoczesność pracy Jednoczesność pracy (ile rzeczy realnie działa naraz).

3. Jakość powietrza wymagana na poszczególnych stanowiskach (czyste/bezolejowe vs narzędziowe).

4. Dystrybucja: średnice, długości, punkty poboru, zwijadła, szybkozłączki.

5. Elementy bezpieczeństwa: odcięcie, rozprężanie, tłumiki, osłony.

6. Standaryzacja osprzętu (żeby serwis i magazyn były proste).

W takim procesie rola dostawcy pneumatyki (jak Pneumat System) jest szczególnie cenna, bo łatwiej dobrać spójny zestaw komponentów do instalacji i stanowisk: od przygotowania powietrza, przez armaturę, po elementy wykonawcze (np. siłowniki) i osprzęt połączeniowy.

Dlaczego Pneumat System pasuje do warsztatu o ambicjach „przemysłowych”?

Warsztat motocyklowy, który chce pracować szybko i powtarzalnie, potrzebuje:

• niezawodnej instalacji sprężonego powietrza (szczelnej, dobrze dobranej przepływowo),

• komponentów do stanowisk (FRL, zawory, szybkozłączki, przewody),

• elementów automatyki pneumatycznej (siłowniki, zawory sterujące, dławiki, akcesoria), gdy pojawia się potrzeba prostych mechanizmów i usprawnień.

To jest właśnie „trzon” pneumatyki, z którego buduje się zarówno instalacje warsztatowe, jak i małe układy przemysłowe. Z perspektywy serwisu motocykli oznacza to możliwość stopniowej rozbudowy: dziś porządna dystrybucja i narzędzia, jutro dociski i blokady, pojutrze proste sekwencje wspomagające obsługę.
