Wyposażenie warsztatu elektronika, elektryka – sprzęt, osprzęt, akcesoria

Po co pneumatyka w elektryce i elektronice?

W elektronice pneumatyka pełni trzy główne role:

1. Higiena pracy i przygotowanie powietrza

   • przedmuchiwanie pyłu po obróbce obudów i szaf,

   • czyszczenie gniazd, kanałów kablowych, aparatów i układów chłodzenia,

   • osuszanie detali po myciu / odtłuszczaniu (z zastrzeżeniem jakości powietrza).

2. Praca procesowa

   • dozowanie (np. zawory i dyspensery sterowane powietrzem dla past / klejów w prostych aplikacjach),

   • pneumatyczne dociski / siłowniki w przyrządach do testów, pozycjonowania i montażu,

   • proste napędy w automatyce stanowiskowej (EOL, urządzenia testowe, małe manipulatory).

3. Podciśnienie i precyzja

   • podnoszenie i pozycjonowanie drobnych elementów (ssawki),

   • mocowanie w przyrządach (podciśnieniowe stoły / uchwyty),

   • odciąganie lekkich zanieczyszczeń (w połączeniu z filtracją i separacją).

W praktyce oznacza to, że „pneumatyka w serwisie elektroniki” to nie tylko pistolet do przedmuchu, ale cały łańcuch od źródła powietrza, przez przygotowanie medium, dystrybucję, aż po elementy końcowe.

Fundament: źródło sprężonego powietrza i wymagania jakościowe

„Powietrze to też medium technologiczne”

W elektronice szczególnie problematyczne potrafią być:

• woda (kondensat) → korozja, ścieżki upływu, problemy z izolacją,

• olej / aerozol olejowy → zabrudzenia, ryzyko zanieczyszczenia powierzchni lutowanych/klejonych, problemy z powłokami ochronnymi,

• pył → wdmuchiwany w gniazda, enkodery, wentylatory, przekaźniki.

Dlatego nawet w małym warsztacie warto myśleć „przemysłowo”: filtracja + regulacja ciśnienia + odwadnianie, a w bardziej wrażliwych zastosowaniach także filtracja dokładniejsza i kontrola jakości powietrza.

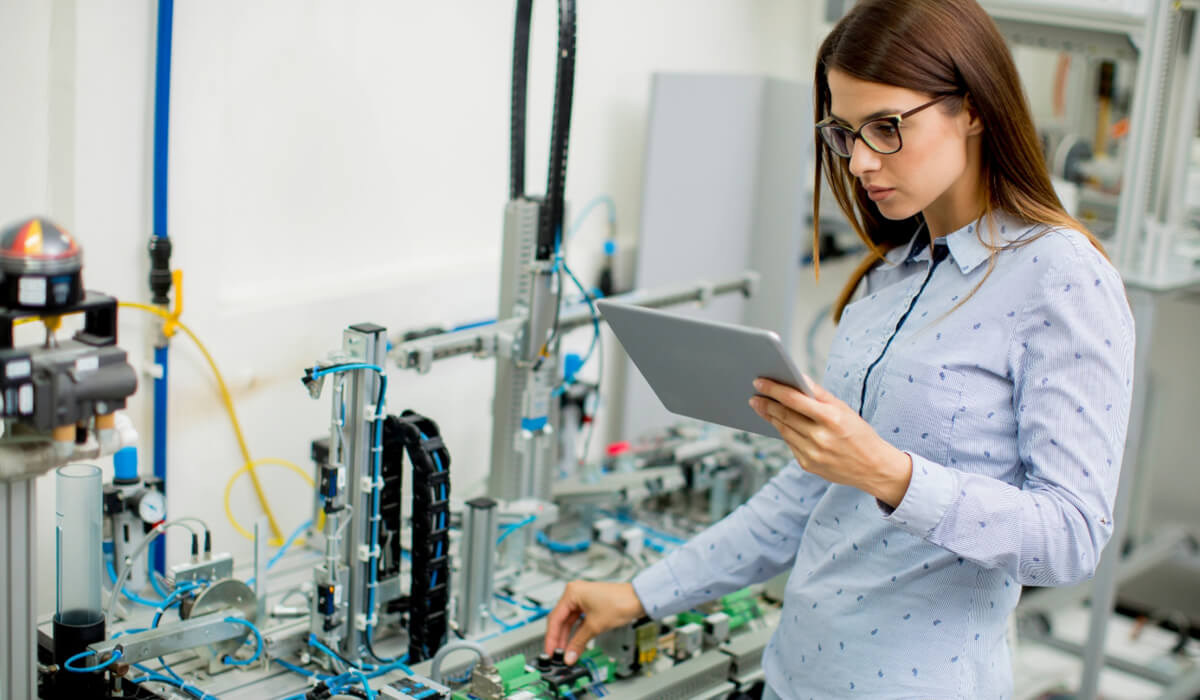

Przygotowanie sprężonego powietrza: FR / FRL, stacje i moduły

Kluczowe elementy toru przygotowania:

• filtr (mechaniczny, separacja kondensatu),

• reduktor (stabilizacja ciśnienia roboczego dla narzędzi i stanowisk),

• opcjonalnie smarownica (zwykle nie do elektroniki i aplikacji „czystych”, ale bywa potrzebna dla wybranych narzędzi pneumatycznych).

W Pneumat System takie rozwiązania funkcjonują jako zaworo-filtry, reduktory, bloki FRL, stacje przygotowania sprężonego powietrza (np. w ramach systemów modułowych) – to typowy przemysłowy standard budowy toru powietrza.

Wskazówka praktyczna: jeśli w warsztacie masz mieszankę zastosowań (przedmuchiwanie + narzędzia + delikatne procesy), rozważ dwie gałęzie:

• gałąź „narzędziowa” (standardowa filtracja + redukcja),

• gałąź „czysta” (dokładniejsza filtracja, większa dbałość o kondensat).

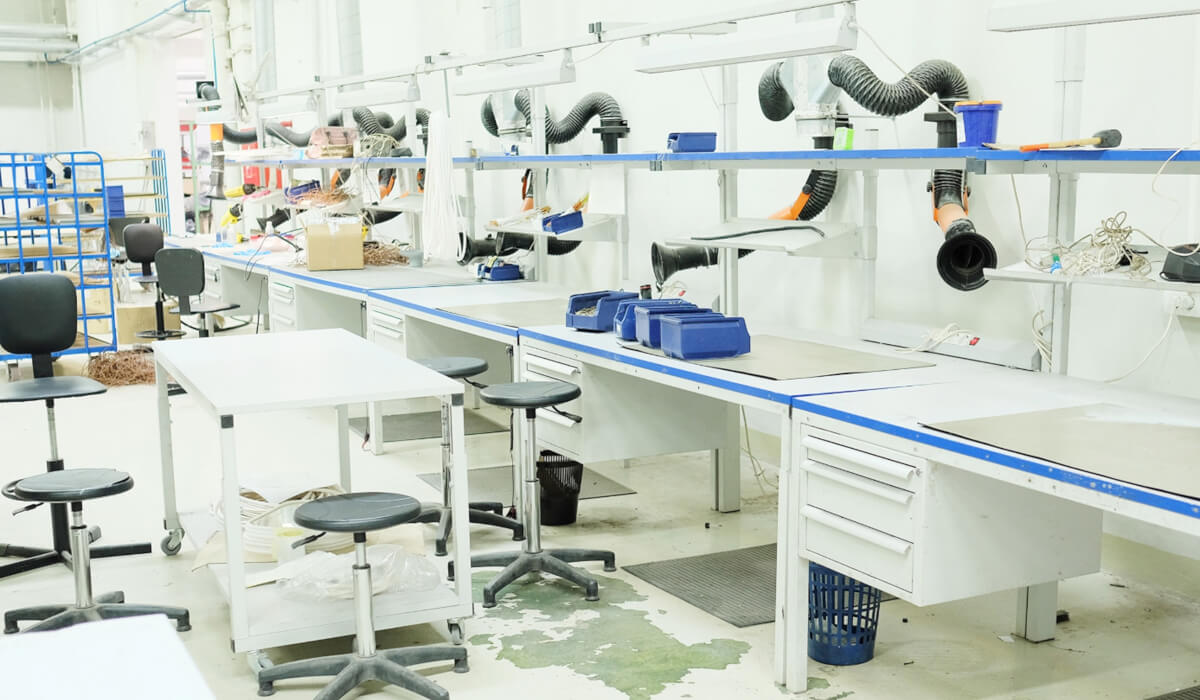

Dystrybucja: instalacja i „ostatni metr” do stanowiska

Instalacja w warsztacie: dlaczego to robi różnicę?

Instalacja w warsztacie: dlaczego to robi różnicę?

• spadki ciśnienia psują powtarzalność,

• nieszczelności generują koszty,

• kondensat „wychodzi” w najmniej odpowiednim miejscu,

• przypadkowe złączki i węże są źródłem awarii.

Pneumat System realizuje także projektowanie i wykonawstwo instalacji pneumatycznych oraz nadzór konserwatorski – to ważne, jeśli warsztat rośnie do skali utrzymania ruchu lub obsługuje wiele stanowisk.

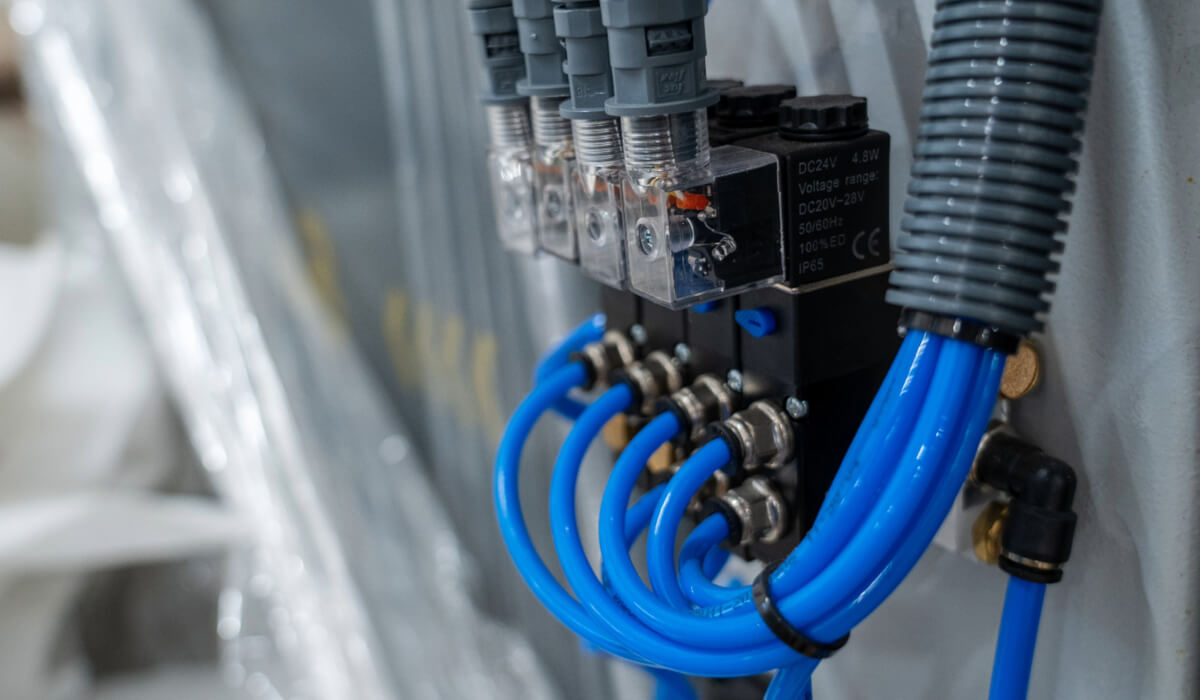

Złączki pneumatyczne: mały element, duże konsekwencje

W elektronice często spotkasz:

• kompaktowe prowadzenie przewodów w szafach testowych,

• częste przepinanie stanowisk,

• potrzebę szybkiej rekonfiguracji.

Wtedy świetnie sprawdzają się złączki wtykowe (push-in) i złączki o różnych materiałach (mosiądz niklowany, tworzywa, stal nierdzewna – zależnie od środowiska). W ofercie Pneumat System znajdziesz szeroki przekrój złączek pneumatycznych (wtykowych i skręcanych, różne materiały, typowe ciśnienia robocze do zastosowań warsztatowych).

Najczęstszy błąd w serwisach: dobór złączki „na oko” bez weryfikacji średnicy przewodu, promienia gięcia i realnego przepływu. Skutek? dławienie przepływu (spadek wydajności przedmuchu), wyrywanie przewodu, mikro-nieszczelności i „pływające” ciśnienie na stanowisku.

Szybkozłącza: ergonomia, bezpieczeństwo i standaryzacja

Jeśli stanowiska są często przepinane, wchodzą w grę szybkozłącza pneumatyczne w popularnych standardach przepływu (różne „NW”) oraz wersje bezpieczne (ważne przy rozłączaniu pod ciśnieniem). Pneumat System ma rozbudowaną ofertę szybkozłączy i końcówek do węży oraz rozdzielaczy do rozprowadzania medium.

W praktyce warsztatu:

• szybkozłącza ułatwiają serwis i skracają przestoje,

• standaryzacja jednego typu na hali ogranicza „kolekcję przejściówek” i ryzyko błędów,

• do zastosowań „czystych” warto pilnować czystości elementów końcowych (zaślepki, przechowywanie).

Zastosowania pneumatyki w serwisie elektronicznym – co ma zastosowanie najczęściej?

Poniżej zestaw aplikacji, które realnie pojawiają się w serwisach elektroniki, warsztatach elektrycznych i działach UR – wraz z tym, jakie elementy pneumatyki są do nich potrzebne.

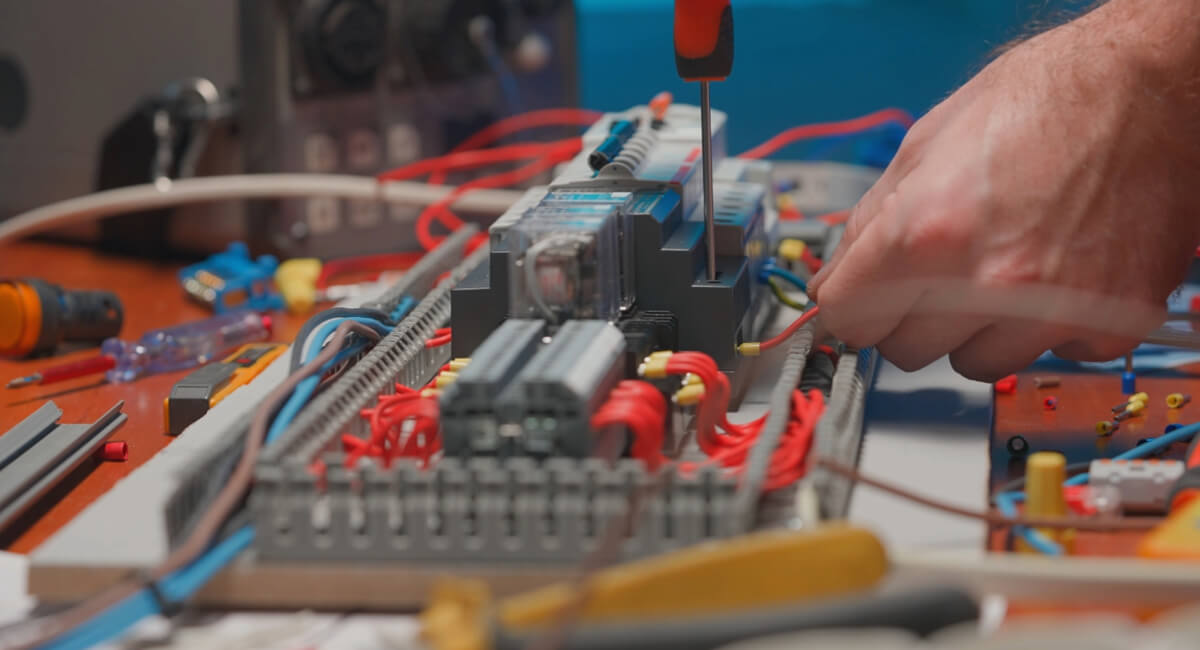

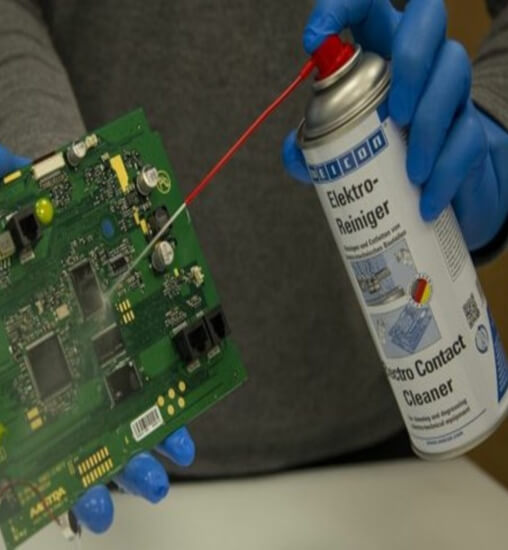

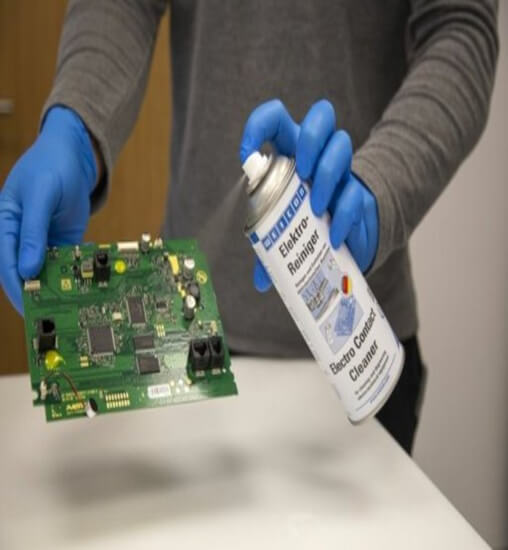

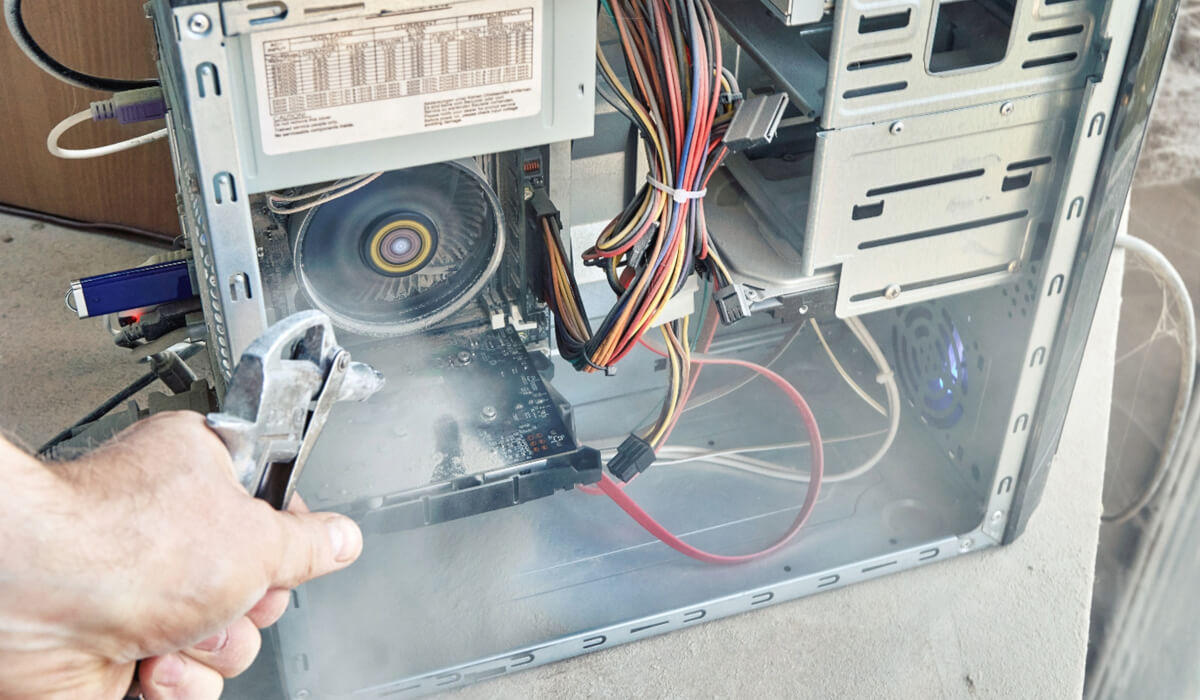

Przedmuchiwanie i czyszczenie (ale „mądrze”)

Typowe elementy:

• przygotowanie powietrza (filtr + reduktor),

• przewody i złączki,

• szybkozłącza,

• rozdzielacz stanowiskowy.

Ryzyka i dobre praktyki:

• powietrze z kondensatem potrafi „zrobić więcej szkody niż pożytku” (szczególnie w urządzeniach zasilanych impulsowo, w złączach, w wentylatorach),

• zbyt wysokie ciśnienie = ryzyko uszkodzeń mechanicznych delikatnych elementów,

• kontrola ciśnienia na reduktorze to absolutne minimum.

Napędy w przyrządach testowych i montażowych

Serwisy elektroniki używają przyrządów, które muszą docisnąć, ustawić, zablokować, wcisnąć przycisk, zamknąć osłonę, przytrzymać detal.

Typowe elementy:

• siłowniki pneumatyczne (siłowniki kompaktowe lub standardowe),

• zawory sterujące (ręczne/elektrozawory),

• przygotowanie powietrza,

• złączki + przewody.

Pneumat System deklaruje m.in. produkcję siłowników pneumatycznych oraz regenerację siłowników – to ważne, gdy przyrządy pracują cyklicznie i awaria siłownika zatrzymuje stanowisko.

Podciśnienie do manipulacji i mocowania

W elektronice podciśnienie jest „cichym bohaterem”:

• chwytanie i odkładanie elementów,

• przytrzymywanie PCB w przyrządzie,

• wspomaganie prostych pick&place.

Typowe elementy toru:

• źródło podciśnienia (np. eżektor lub pompa próżniowa),

• filtracja (szczególnie po stronie zasysania),

• przewody, złączki, szybkozłącza,

• rozdział na stanowiska.

Nawet jeśli sama próżnia nie jest „pneumatyką” w klasycznym sensie, to w praktyce warsztatowej korzysta z tego samego ekosystemu: złączek, przewodów, armatury, przygotowania medium i serwisowania instalacji.

Narzędzia pneumatyczne w utrzymaniu ruchu elektryków

W dziale UR i warsztatach elektrycznych narzędzia pneumatyczne pojawiają się przy:

• demontażu/montażu osłon, szaf, konstrukcji,

• pracy w warunkach, gdzie elektryczne narzędzia są mniej wygodne (np. mokre środowisko, ograniczenia związane z bezpieczeństwem),

• czyszczeniu i konserwacji.

Tu kluczowe staje się:

• stabilne ciśnienie i odpowiedni przepływ,

• szybkozłącza i przewody o właściwej średnicy,

• serwis i szczelność instalacji (koszty sprężonego powietrza potrafią zaskoczyć).

„Przemysł w pigułce” – jak zbudować warsztatową pneumatykę, żeby była niezawodna?

Poniższy schemat sprawdza się od małych warsztatów po większe serwisy:

1. Źródło powietrza (sprężarka + zbiornik na powietrze )

2. Separacja kondensatu / filtracja wstępna

3. Stacja przygotowania powietrza przy rozdziale (filtr + reduktor, ewentualnie moduły dodatkowe)

4. Dystrybucja do stanowisk (przewody, rozdzielacze)

5. „Ostatni metr”: szybkozłącza, węże przyłączeniowe, złączki o właściwej średnicy

6. Elementy wykonawcze: siłowniki, zawory, osprzęt stanowiskowy (w zależności od aplikacji)

Co daje podejście „modułowe”?

• łatwiejszą rozbudowę,

• szybszy serwis,

• mniej „rzeźbienia” przejściówkami,

• lepszą powtarzalność pracy narzędzi i stanowisk.

Jak Pneumat System wpisuje się w potrzeby warsztatu elektrycznego i serwisu elektroniki?

Patrząc praktycznie, Pneumat System jest interesującym partnerem dla warsztatu/zakładu z trzech powodów:

1. Szeroka baza elementów „codziennej pneumatyki”

   • złączki pneumatyczne (różne typy i materiały),

   • szybkozłącza i złącza do węży, rozdzielacze, osprzęt przyłączeniowy.

2. Przygotowanie sprężonego powietrza w standardzie przemysłowym

   • zaworo-filtry, reduktory, bloki FRL, stacje przygotowania, rozwiązania modułowe.

3. Wsparcie „okołoproduktowe”, które w praktyce robi największą różnicę

   • projektowanie i wykonawstwo instalacji pneumatycznych,

   • nadzór konserwatorski,

   • audyty efektywności energetycznej,

   • produkcja i regeneracja siłowników,

   • wzorcowanie przyrządów pomiarowych.

To ważne, bo w realnym świecie zakładu nie wygrywa ten, kto kupi najtańszy osprzęt, tylko ten, kto:

• ma powtarzalne parametry na stanowisku,

• minimalizuje nieszczelności,

• skraca przestoje dzięki standaryzacji i serwisowalności,

• potrafi rozbudować instalację bez „przebudowy wszystkiego”.

Checklista zakupowa: co najczęściej powinno znaleźć się w dobrze wyposażonym warsztacie?

Jeśli miałbyś zbudować „rdzeń pneumatyczny” warsztatu elektrycznego/serwisu elektroniki, najczęściej wchodzą w grę:

1. Przygotowanie powietrza

   • filtr + reduktor (minimum),

   • moduły / stacja przygotowania (dla kilku stanowisk),

   • elementy odwadniania i kontrola kondensatu.

2. Dystrybucja i przyłącza

   • przewody pneumatyczne dobrane średnicą,

   • złączki wtykowe / złącza skręcane (w tym trójniki, kolanka, redukcje),

   • szybkozłącza (najlepiej ustandaryzowane w całym warsztacie),

   • rozdzielacze stanowiskowe.

3. Aplikacje procesowe

   • siłowniki do docisków i przyrządów,

   • zawory (w tym elektrozawory dla prostych automatyzacji),

   • osprzęt montażowy i elementy serwisowe.

Najczęstsze błędy (i jak ich uniknąć)

1. Brak redukcji ciśnienia na stanowisku

   Efekt: niestabilna praca narzędzi, ryzyko uszkodzeń, „przypadkowe” parametry przedmuchu.

2. Ignorowanie kondensatu

   Efekt: woda leci z przewodu dokładnie wtedy, kiedy nie powinna.

3. Przewymiarowanie lub niedowymiarowanie „ostatniego metra”

   Za mała średnica przewodu / złączek = dławienie przepływu; z kolei zbyt ciężkie przewody i źle dobrane złączki = urywanie przyłączy i nieszczelności.

4. Brak standaryzacji szybkozłączy

   Efekt: przejściówki, wycieki, błędy, dłuższy czas serwisu.
