Wyposażenie warsztatu spawalniczego – sprzęt i osprzęt spawalniczy

Sprężone powietrze w spawalni – do czego jest potrzebne?

W typowym warsztacie spawalniczym sprężone powietrze pełni kilka kluczowych ról:

1. Zasilanie narzędzi pneumatycznych

• szlifierki kątowe i proste do obróbki spoin,

• polerki, pilniki, szlifierki taśmowe,

• wiertarki i wkrętaki pneumatyczne do przygotowania otworów i montażu.

2. Obsługa urządzeń pomocniczych i automatyki

• siłowniki pneumatyczne do pozycjonowania elementów spawanych,

• zaciski i chwytaki pneumatyczne w przyrządach spawalniczych,

• manipulatory, stoły obrotowe, zderzaki.

3. Procesy przygotowania i wykończenia powierzchni

• przedmuch i oczyszczanie elementów z wiórów, pyłu i żużlu,

• suszenie po myciu/odtłuszczaniu.

4. Filtracja i usuwanie dymów spawalniczych

• zasilanie klap, przepustnic i siłowników w instalacjach wentylacyjnych,

• sterowanie elementami filtrów i klap odcinających.

5. Bezpieczeństwo i BHP

• zasilanie kurtyn spawalniczych sterowanych pneumatycznie,

• systemy blokad i zabezpieczeń (np. blokady przepustnic gazowych).

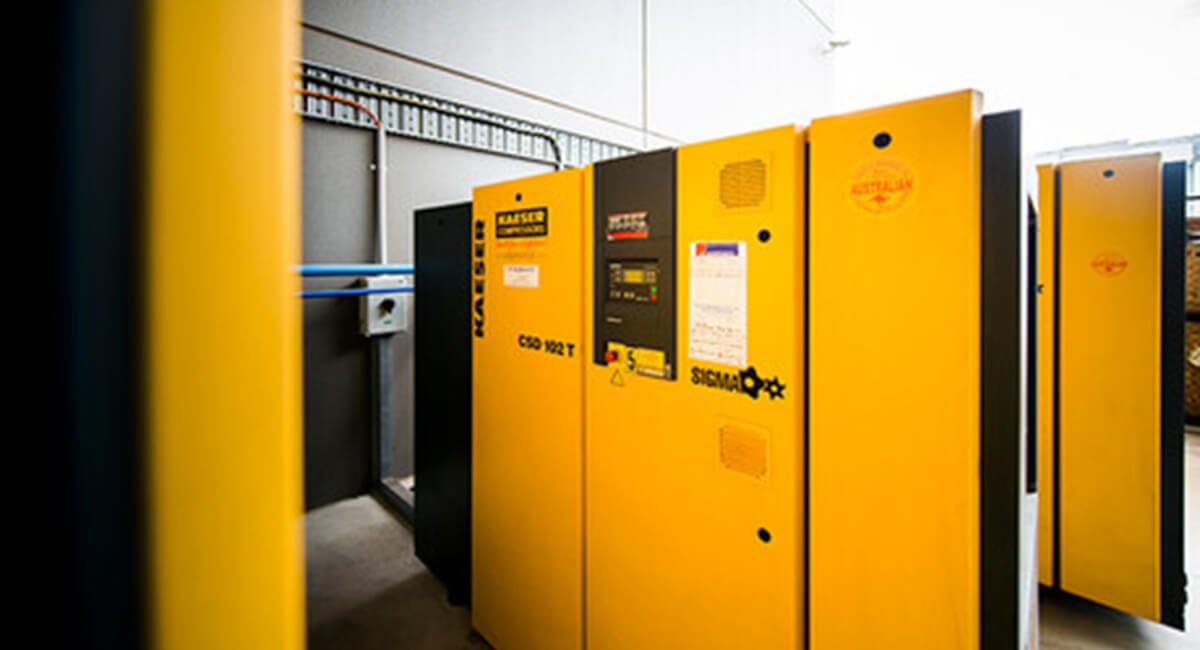

Serce układu – sprężarka dla warsztatu spawalniczego

Jaki typ sprężarki do spawalni?

W spawalni zazwyczaj stosuje się:

• Sprężarki śrubowe olejowe – do pracy ciągłej, przy większym zapotrzebowaniu na powietrze (kilka stanowisk, narzędzia pneumatyczne, siłowniki).

• Sprężarki tłokowe – przy mniejszym i bardziej przerywanym poborze powietrza (mały warsztat, sporadyczne użycie szlifierek, przedmuchów).

Opcje, na które warto zwrócić uwagę:

• wydajność efektywna (m³/h lub l/min) – musi pokryć sumaryczny pobór wszystkich urządzeń + zapas min. 20–30%,

• ciśnienie robocze – zazwyczaj 6–10 bar, w spawalni najczęściej 8–10 bar (narzędzia i siłowniki często optymalnie pracują przy ~6,3 bar, ale trzeba uwzględnić spadki ciśnienia w instalacji),

• tryb pracy – sprężarki z inwerterem (regulacja wydajności) dla warsztatów o zmiennym poborze powietrza.

Instalacja sprężonego powietrza w spawalni

Materiał instalacji – stal, aluminium czy tworzywo?

W spawalni środowisko jest wymagające: wysoka temperatura, rozpryski stopionego metalu, pył, dymy. Dlatego instalacja sprężonego powietrza powinna być:

• odporna na temperaturę i czynniki zewnętrzne,

• sztywna i mechanicznie wytrzymała,

• łatwa do modyfikacji przy rozbudowie stanowisk.

Najczęściej stosuje się:

• Instalacje aluminiowe modułowe (np. typu Infinity / inne systemy dostępne w Pneumat System) – lekkie, odporne na korozję, proste w montażu i modernizacji.

• Instalacje stalowe (ocynk, czarna stal) – w ciężkich warunkach, przy długich odcinkach magistralnych.

• Tworzywo (PE, PPR) – raczej w pomocniczych odcinkach, z dala od stref narażonych na rozpryski metalu i wysoką temperaturę.

Projektowanie linii powietrza w spawalni

Kluczowe aspekty projektowe:

• pętlowy układ instalacji – równomierne ciśnienie na całej długości, możliwość zasilania z kilku kierunków,

• spadek przewodów (ok. 1–2%) w kierunku spustu kondensatu,

• punkty poboru rozmieszczone przy każdym stanowisku spawalniczym oraz przy strefach obróbki (szlifowanie, czyszczenie).

Pneumat System oferuje pełny asortyment:

• rury, kształtki, złączki, obejmy,

• punkty poboru z szybkozłączami,

• elementy mocujące (obejmy, uchwyty do ścian, sufitów, konstrukcji stalowych).

Przygotowanie sprężonego powietrza – filtracja, osuszanie, redukcja

Spawalnia to miejsce, gdzie jakość powietrza ma realne znaczenie dla:

• żywotności narzędzi pneumatycznych,

• bezawaryjności siłowników i zaworów,

• jakości procesów (np. przy spawaniu w osłonie gazów, przy obróbce precyzyjnej).

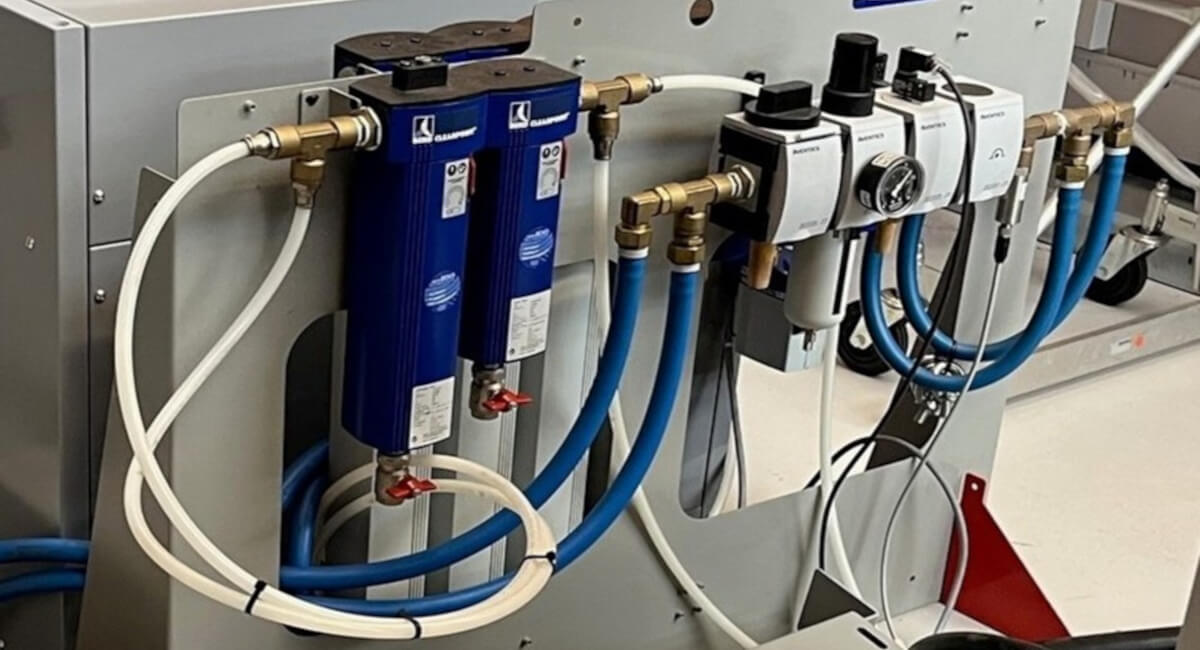

Stopnie filtracji

1. Filtr wstępny (40 µm / 25 µm) – zatrzymuje drobiny rdzy, pyłów, większe zanieczyszczenia.

2. Filtr dokładny (5 µm / 1 µm) – chroni wrażliwe elementy automatyki (zawory, siłowniki, narzędzia precyzyjne).

3. Filtr koalescencyjny – usuwa mgłę olejową i kondensat (w przypadku sprężarek olejowych).

4. Opcjonalnie filtr węglowy – gdy sprężone powietrze ma mieć podwyższoną czystość (np. przy aplikacjach lakierniczych powiązanych z obróbką spawalniczą).

Osuszanie powietrza

Wilgoć w instalacji to:

• korozja narzędzi,

• „plucie” wodą przy przedmuchu,

• ryzyko uszkodzeń zaworów i siłowników przy zamarzaniu (w chłodniejszych halach).

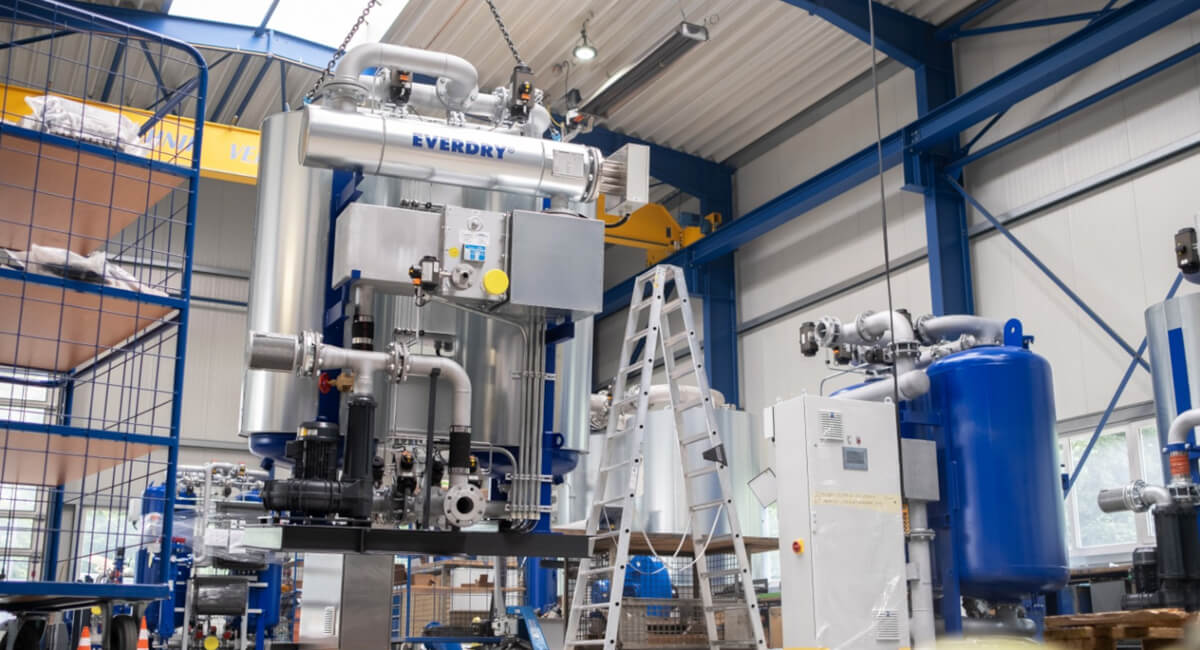

W spawalniach stosuje się najczęściej:

• osuszacze chłodnicze – stabilna temperatura punktu rosy ok. +3°C, wystarczająca w typowych warunkach warsztatowych,

• osuszacze adsorpcyjne – tam, gdzie wymagane jest bardzo suche powietrze (bardziej specjalistyczne aplikacje).

Punkty poboru i złączki – ergonomia stanowiska spawalniczego

Przy każdym stanowisku spawalniczym spotykamy zwykle:

• gniazdo instalacji sprężonego powietrza (zawór kulowy + szybkozłącze),

• węże pneumatyczne doprowadzające powietrze do narzędzi,

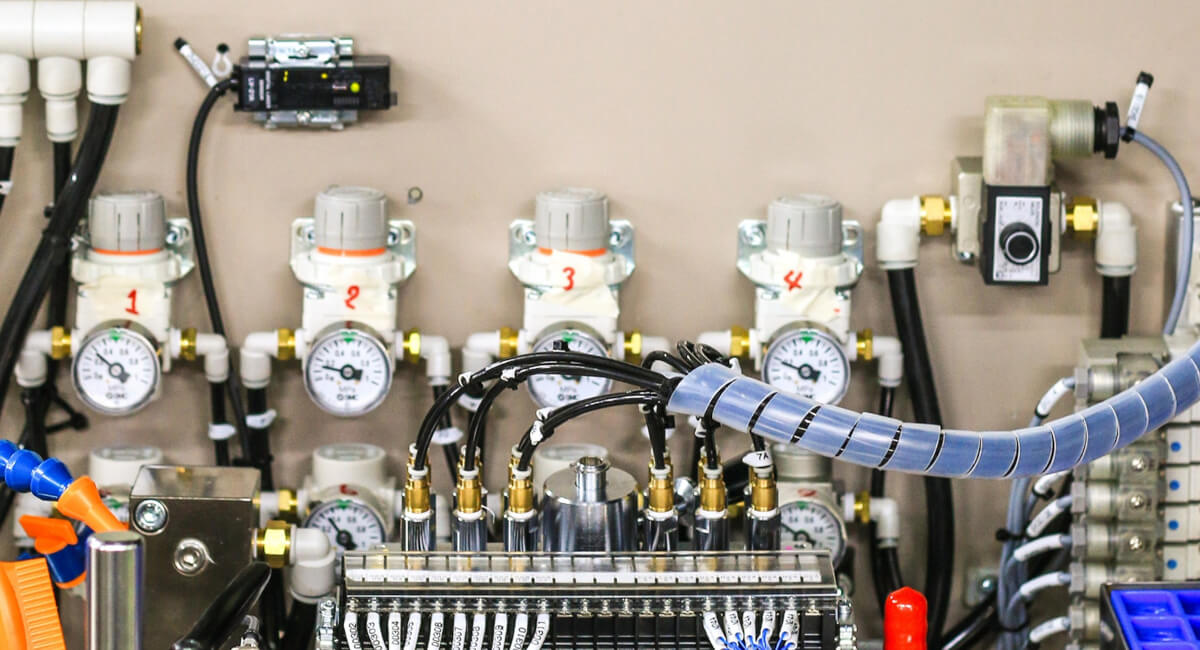

• ewentualnie małe zespoły FRL (mikro / mini) bezpośrednio przy wrażliwych narzędziach.

Szybkozłącza i wtyki

W spawalni ważne jest:

• właściwe dobranie profilu szybkozłącza (np. typ europejski, niemiecki, szwajcarski itp.),

• odpowiednia średnica przepływu – aby nie dławić wydajności szlifierek i narzędzi o dużym poborze powietrza,

• wysoka jakość wykonania (mosiądz niklowany, stal), odporność na uszkodzenia mechaniczne.

Pneumat System oferuje pełny wachlarz szybkozłączy:

• standardowe do instalacji warsztatowych,

• z zaworem bezpieczeństwa (odpowietrzenie przed wypięciem),

• wersje bezpieczne i o niskim hałasie przy rozłączaniu.

Węże pneumatyczne

W spawalni szczególnie ważne są cechy:

• odporność na ścieranie – kontakt z podłożem, krawędziami, elementami metalowymi,

• elastyczność w szerokim zakresie temperatur,

• odporność na iskrzenie i żar, na ile to możliwe.

Najczęściej stosuje się:

• węże poliuretanowe (PU) – bardzo elastyczne, odporne na ścieranie, lekkie, idealne do narzędzi ręcznych,

• węże gumowe / PVC wzmocnione – tam, gdzie ważna jest wytrzymałość mechaniczna,

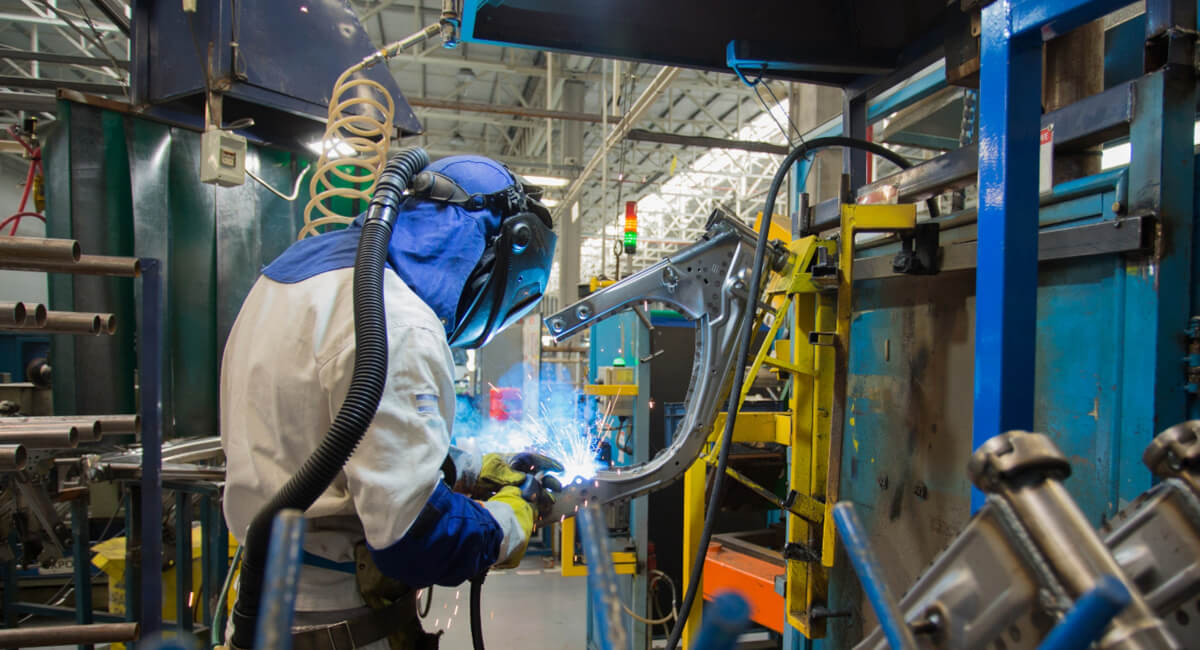

• w miejscach narażonych na wysoką temperaturę – typy specjalne, odporne na podwyższone temperatury (z zabezpieczeniem, np. osłonami).

Narzędzia pneumatyczne w spawalni

Szlifierki pneumatyczne

Do obróbki i wykańczania spoin stosuje się:

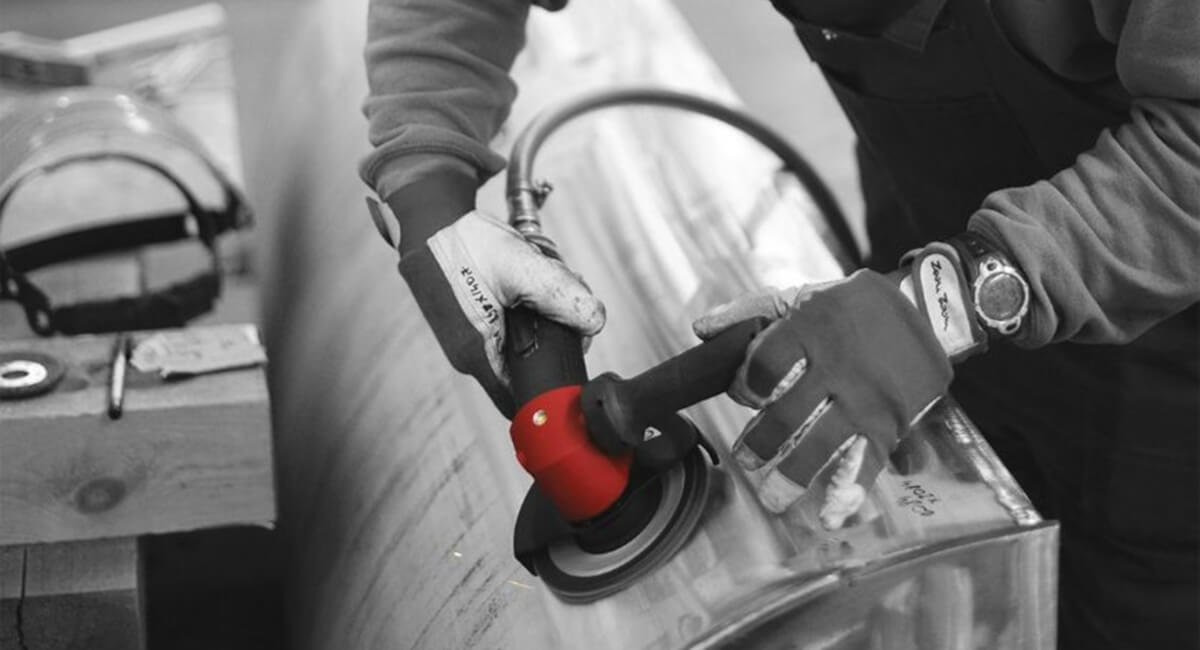

• szlifierki kątowe – do zgrubnego szlifowania spoin i krawędzi,

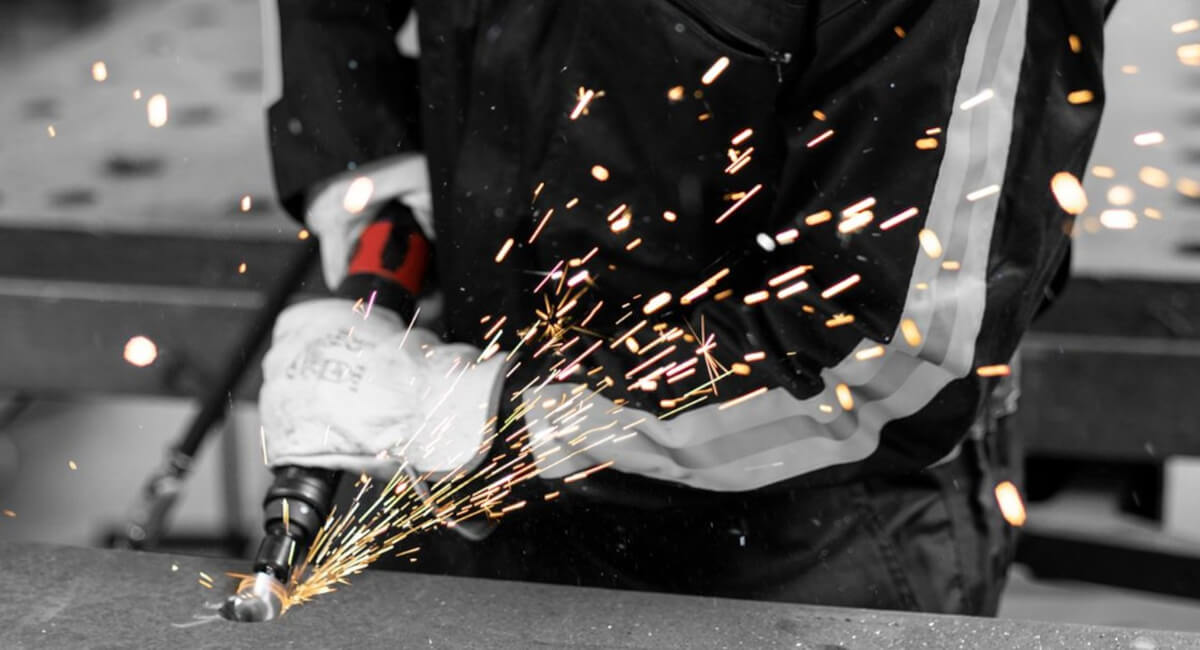

• szlifierki proste – do precyzyjnego gratowania, obróbki trudno dostępnych miejsc,

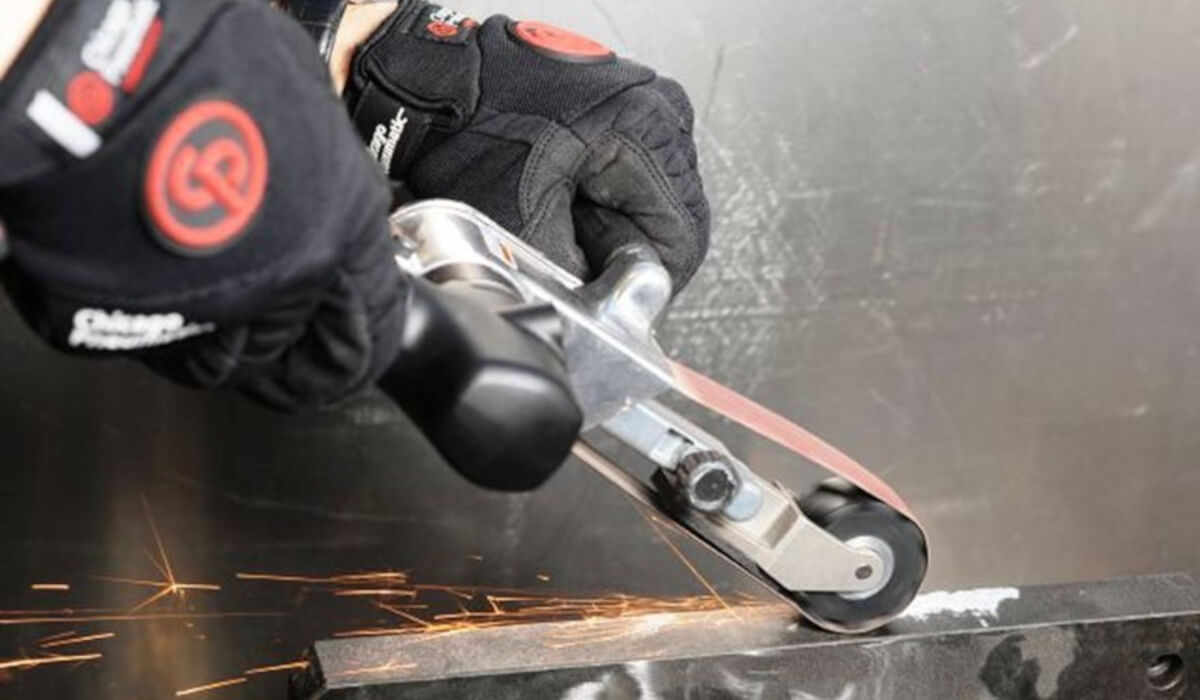

• szlifierki taśmowe – do obróbki spoin na krawędziach, narożach, powierzchniach płaskich.



Cechy istotne pod kątem pneumatyki:

• wymagany przepływ powietrza (często 300–700 l/min i więcej),

• ciśnienie robocze (zazwyczaj 6,3 bar jako punkt odniesienia),

• jakość powietrza (smarowanie olejem, filtracja).

Inne narzędzia pneumatyczne

W spawalni spotkamy również:

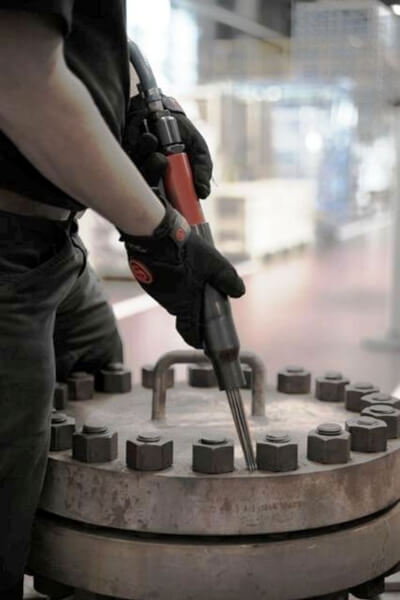

• młotki pneumatyczne / igiełkowe – do usuwania zgorzeliny i żużlu,

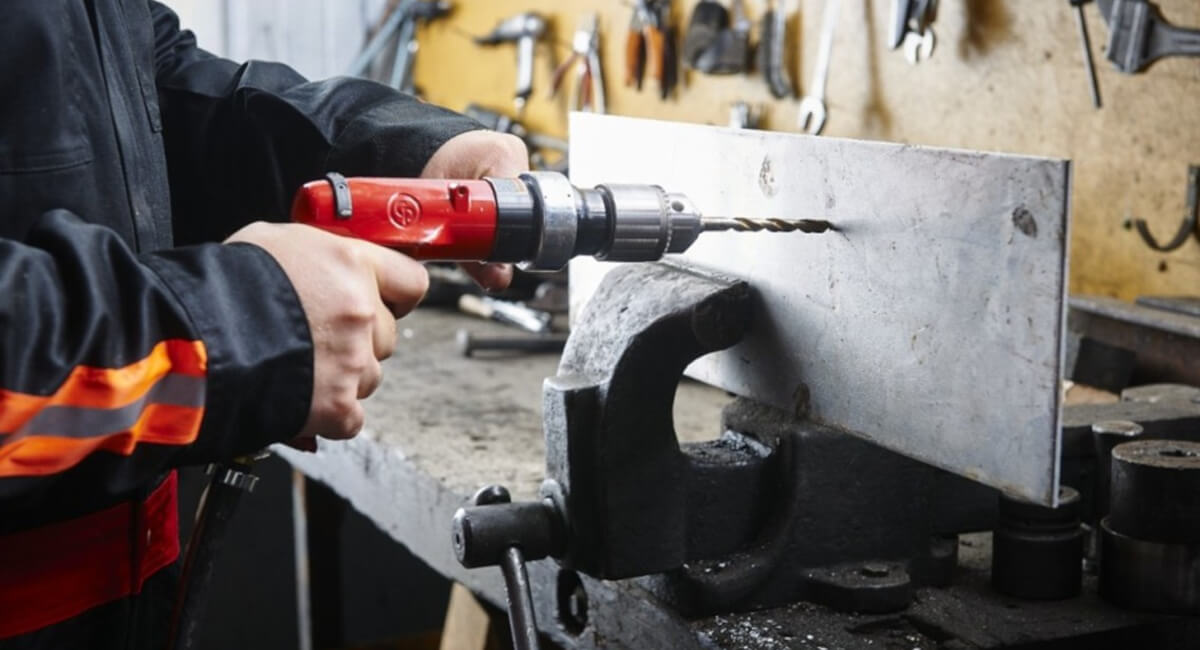

• wiertarki pneumatyczne i wkrętarki – przygotowanie otworów, montaż konstrukcji,

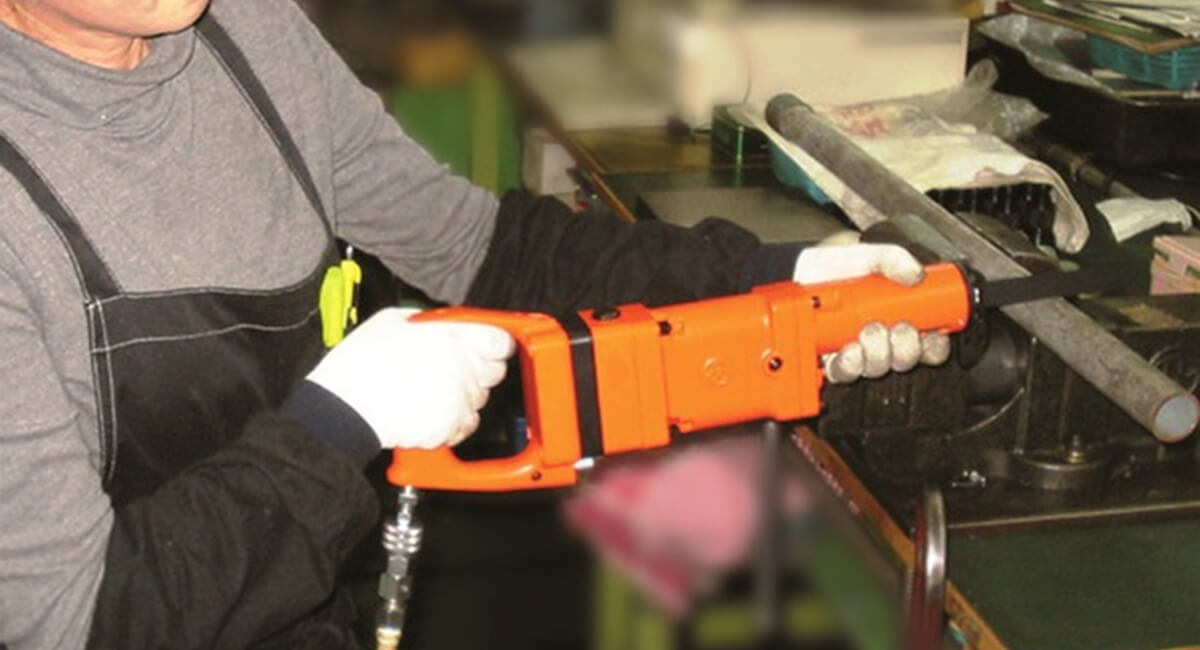

• piły pneumatyczne – cięcie profili i blach, tam gdzie nie stosuje się przecinarek elektrycznych lub plazmowych.



Warto pamiętać o:

• dedykowanych smarownicach olejowych w torze powietrza,

• regularnej konserwacji narzędzi (czyszczenie, smarowanie, kontrola uszczelek).

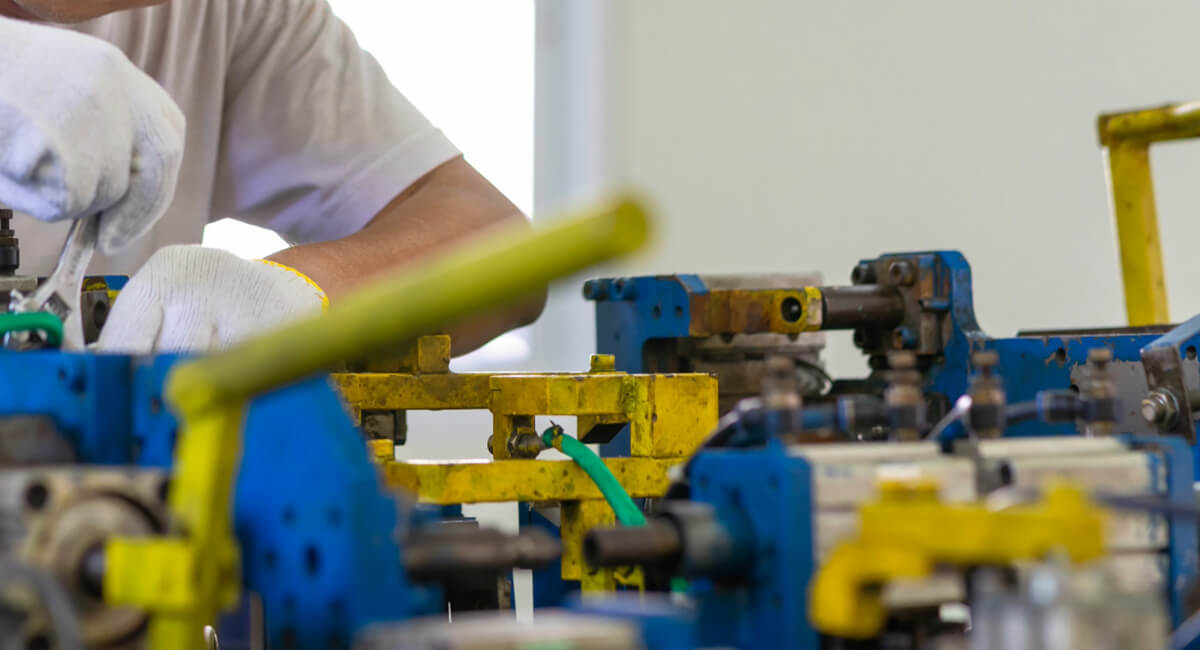

Automatyka pneumatyczna w przyrządach i stołach spawalniczych

Nowoczesna spawalnia coraz rzadziej opiera się na „trzeciej ręce” spawacza. Coraz więcej pracy wykonują siłowniki i zawory pneumatyczne:

Siłowniki pneumatyczne

Zastosowania:

• docisk detali do stołu spawalniczego,

• zaciski pozycjonujące elementy przed spawaniem,

• podnoszenie / opuszczanie podpór, zderzaków, klap,

• obsługa kurtyn spawalniczych (podnoszenie, przesuw).

Rodzaje siłowników wykorzystywanych w spawalniach:

• siłowniki ISO (profilowe, okrągłe) – do standardowych zastosowań pozycjonujących,

• siłowniki kompaktowe – tam, gdzie przestrzeń zabudowy jest ograniczona,

• siłowniki beztłoczyskowe – do przesuwu długich elementów na niewielkiej przestrzeni,

• siłowniki z prowadzeniem – precyzyjne pozycjonowanie cięższych detali.

Zawory, rozdzielacze, wyspy zaworowe

Automatyka stanowisk spawalniczych wymaga:

• zaworów ręcznych – sterowanie pomocnicze, bezpieczeństwo (zawory kulowe, 3/2, 5/2),

• rozdzielaczy pneumatycznych sterowanych elektrycznie – integracja z systemem sterowania PLC linii spawalniczej,

• wysp zaworowych – do kompleksowego sterowania wieloma siłownikami w celu pozycjonowania i zaciskania elementów.

Cechy istotne:

• odpowiedni przepływ (Qn),

• dobrana średnica przyłączy,

• klasa szczelności,

• możliwość rozbudowy (modułowe wyspy zaworowe).

Bezpieczeństwo i BHP – pneumatyka jako element ochrony pracownika

W spawalni kluczowe jest bezpieczeństwo:

• ochrona przed dymami spawalniczymi,

• ochrona wzroku i skóry,

• zapewnienie właściwej wentylacji.

Pneumatyka wspiera te obszary m.in. poprzez:

1. Pneumatycznie sterowane klapy i przepustnice w instalacjach wentylacyjnych:

   • automatyczne otwieranie/zamykanie sekcji odciągów przy konkretnych stanowiskach,

   • integracja z systemami bezpieczeństwa (np. wyłączenie dopływu gazu przy braku odciągu).

2. Kurtyny spawalnicze z regulacją położenia:

   • podnoszone / rozsuwane z użyciem siłowników pneumatycznych,

   • automatyczne zamykanie stref niebezpiecznych.

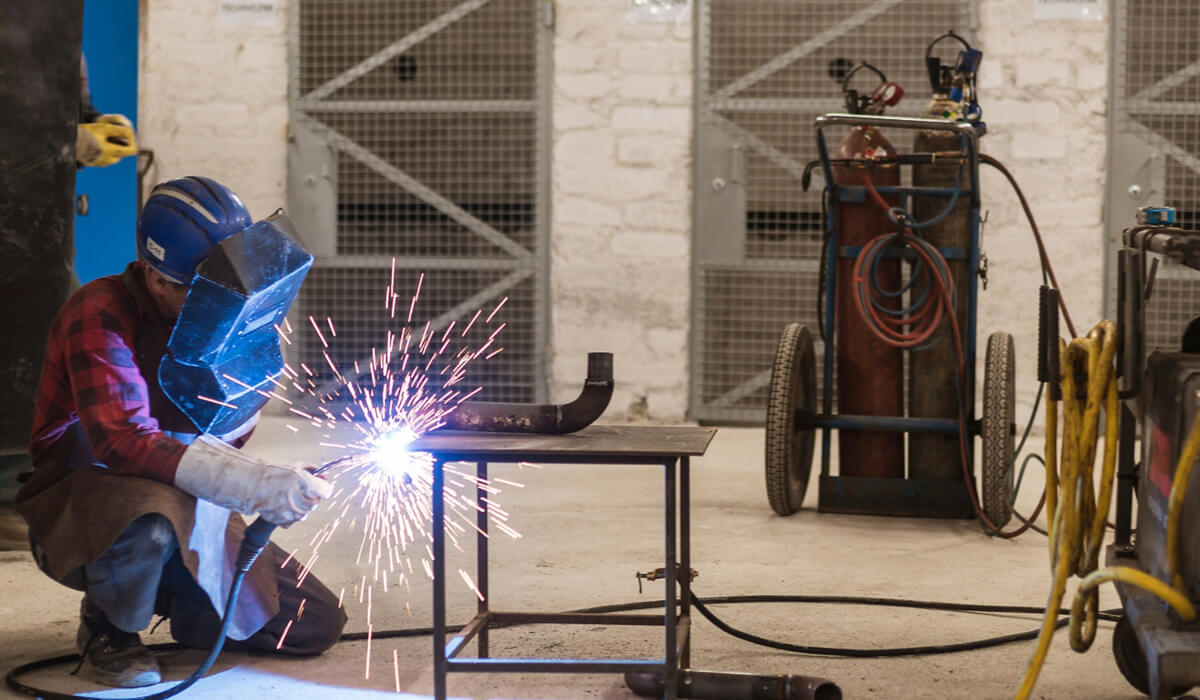

3. Blokady pneumatyczne:

   • zawory blokujące z zewnętrznym sterowaniem,

   • rozwiązania typu „fail-safe” – w przypadku zaniku zasilania siłownik przyjmuje pozycję bezpieczną (np. zamyka dopływ medium).

Pneumat System dostarcza elementy do budowy takich układów:

• siłowniki z odpowiednim stopniem ochrony,

• zawory bezpieczeństwa, zawory odcinające,

• elementy kontrolno-pomiarowe (manometry, presostaty).

Przedmuch, czyszczenie, suszenie – sprężone powietrze w obróbce po spawaniu

Po procesie spawania często konieczne jest:

• usunięcie pyłów, odprysków, tlenków,

• oczyszczenie elementu przed kolejnymi operacjami (szlifowanie, malowanie, cynkowanie).

Stosuje się do tego:

• pistolety do przedmuchu – od prostych do regulowanych, z dyszami sprężającymi,

• dysze specjalne – np. płaskostrumieniowe, wielootworowe, tłumiące hałas,

• pneumatyczne odkurzacze przemysłowe – w bardziej zaawansowanych układach.

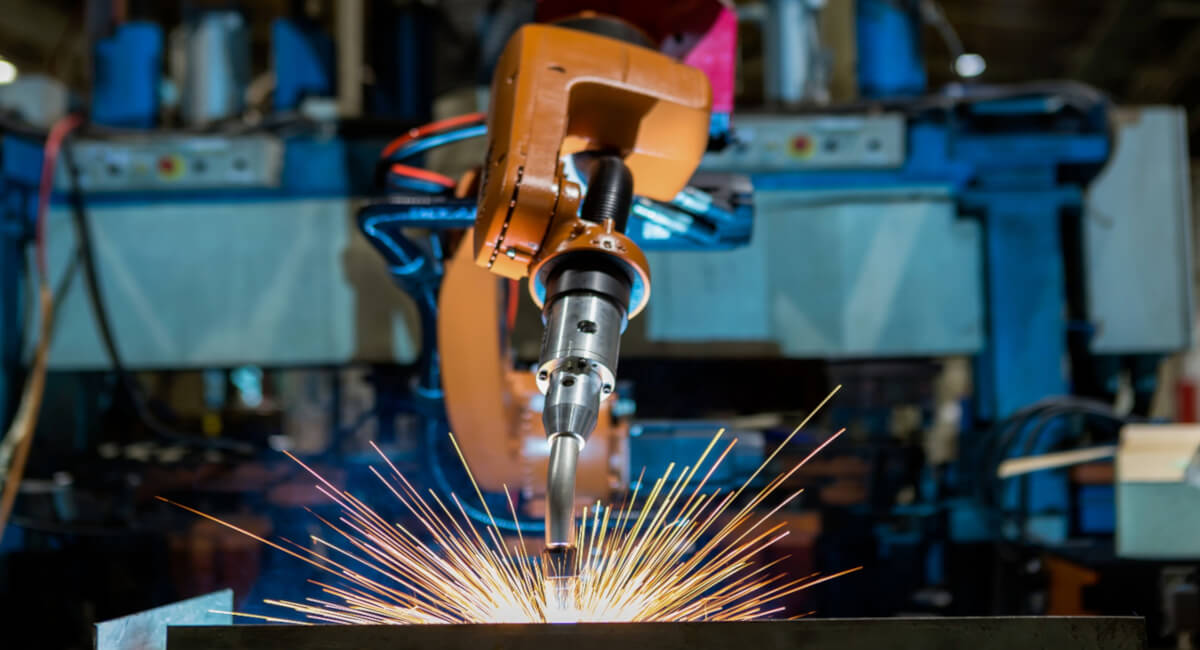

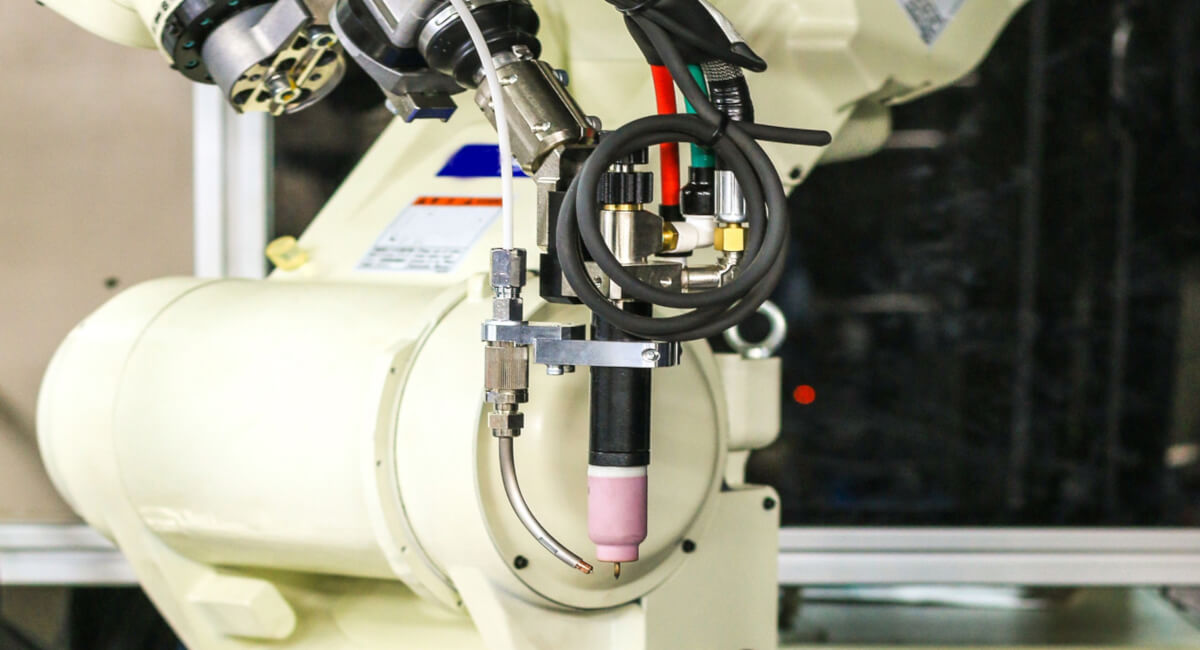

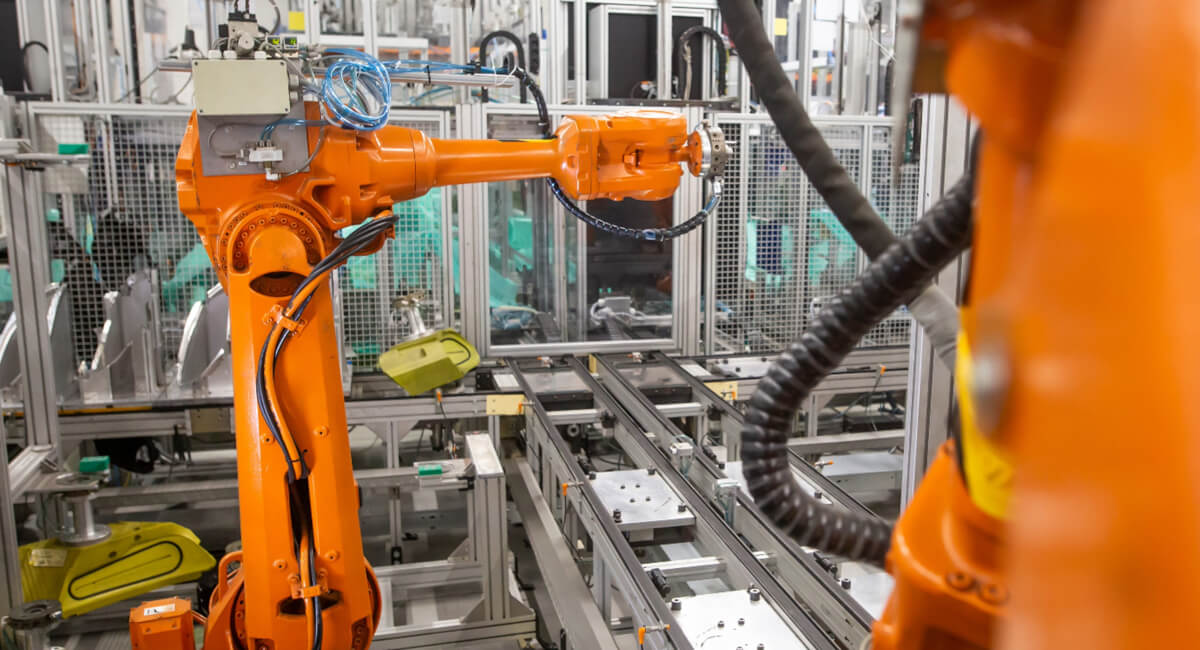

Integracja pneumatyki z robotami i zautomatyzowanymi stanowiskami spawalniczymi

Roboty spawalnicze i zrobotyzowane stanowiska wymagają:

• precyzyjnego pozycjonowania elementów (siłowniki, stoły obrotowe, manipulatory),

• sprawnego systemu zacisków, chwytaków i przyssawek (gdy w grę wchodzi manipulacja blachami).

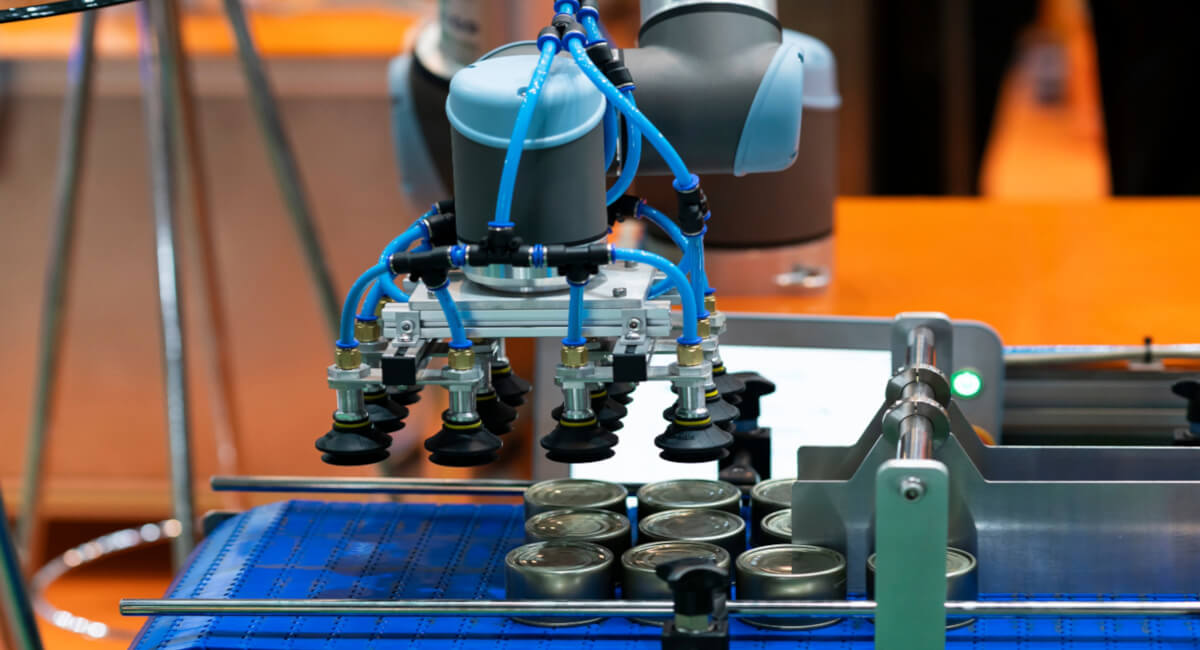

Pneumatyka znajduje tu zastosowanie jako:

• medium do zasilania chwytaków pneumatycznych (szczękowych, kątowych, równoległych),

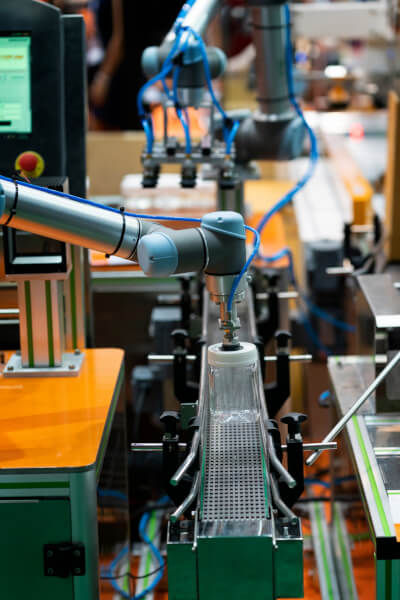

• źródło podciśnienia dla przyssawek (z użyciem eżektorów),

• napęd dla stołów obrotowych czy manipulatorów pomocniczych.

Jak dobrać wyposażenie pneumatyczne spawalni – praktyczne kroki

1. Analiza zapotrzebowania na sprężone powietrze

   • spisz wszystkie narzędzia, urządzenia i siłowniki,

   • określ ich jednostkowy pobór powietrza (l/min) i ciśnienie pracy,

   • uwzględnij możliwość równoczesnej pracy kilku stanowisk.

2. Dobór sprężarki i osprzętu

   • wybierz typ sprężarki (tłokowa/śrubowa) pod kątem charakteru pracy,

   • dobierz zbiornik, osuszacz, filtry wstępne,

   • zaplanuj miejsce montażu sprężarki (chłodzenie, wentylacja, hałas).



3. Projekt instalacji sprężonego powietrza

   • wyznacz magistrale główne i odgałęzienia,

   • dobierz średnice rur z uwzględnieniem przepływu i spadków ciśnienia,

   • zaplanuj punkty poboru i spusty kondensatu.

4. Dobór osprzętu stanowiskowego i narzędzi

   • szybkozłącza, węże, pistolety do przedmuchu, zespoły FRL,

   • narzędzia pneumatyczne dostosowane do rodzaju prac spawalniczych,

   • osprzęt automatyki – zawory, siłowniki, czujniki.

5. Zaplanowanie elementów bezpieczeństwa

   • zawory bezpieczeństwa, blokady, odcinanie sekcji,

   • integracja z systemem wentylacji i odciągów spawalniczych,

   • zapewnienie właściwej jakości powietrza i przepływów.
