Wyposażenie aeroportu – sprzęt, osprzęt, akcesoria

Dlaczego pneumatyka na lotnisku wciąż wygrywa?

Lotnisko łączy warunki typowo przemysłowe (transport, automatyka, utrzymanie ruchu) z wymaganiami bezpieczeństwa i ciągłości działania. Pneumatyka jest ceniona, bo:

• Jest odporna na przeciążenia – siłownik może „oddać” przy kolizji, a zawór bezpieczeństwa i ograniczenie ciśnienia chronią układ.

• Ma przewidywalną dynamikę – proste układy zaworowe zapewniają powtarzalny ruch i docisk.

• Jest relatywnie prosta w serwisie – wymiana zaworu 5/2 czy siłownika to zwykle krótszy przestój niż naprawy napędów elektrycznych z enkoderami.

• Dobrze znosi zapylenie i brud (w rozsądnych granicach) – przy poprawnym przygotowaniu powietrza i doborze uszczelnień.

• Ułatwia realizację funkcji bezpieczeństwa – np. powrót sprężynowy, odpowietrzenie awaryjne, blokady.

Warunek: jakość sprężonego powietrza oraz kultura projektowania instalacji (spadki ciśnienia, odwadnianie, filtracja, smarowanie tam, gdzie trzeba i tylko tam, gdzie trzeba).

Sprężone powietrze jako medium krytyczne: architektura i jakość

W portach lotniczych sprężone powietrze bywa „medium infrastrukturalnym” – podobnie jak energia elektryczna, woda czy sieć danych. Niezależnie, czy mówimy o małym lotnisku regionalnym czy dużym hubie, układ obejmuje zwykle:

1. Źródło sprężonego powietrza (sprężarkownia, często redundantna).

2. Uzdatnianie: osuszanie, filtracja, separacja kondensatu, ewentualnie filtracja dokładna.

3. Dystrybucja: rurociągi (pętle, odnogi), punkty poboru.



4. Przygotowanie powietrza przy maszynie: filtry, reduktory, zawory odcinające, soft-starty.

5. Odbiorniki i układy sterowania: zawory rozdzielające, siłowniki, chwytaki, wyspy zaworowe, elementy bezpieczeństwa.

Jakie parametry są kluczowe na lotnisku?

• Stabilne ciśnienie robocze (dla powtarzalności pracy napędów).

• Niska zawartość wody (ryzyko korozji, zamarzania, awarii zaworów).

• Ograniczenie oleju i cząstek stałych (zawory i elementy precyzyjne nie lubią „brudu”).

• Nadzór nad kondensatem (odwadniacze, spusty automatyczne).

• Kontrola spadków ciśnienia (prawidłowe średnice, ograniczanie długości przewodów elastycznych, poprawne złączki).

W praktyce nawet najlepszy siłownik nie będzie działał stabilnie, jeśli w instalacji „pływa” ciśnienie, a zawory dostają wodę i pył.

Gdzie na lotnisku pracuje pneumatyka? Przegląd kluczowych obszarów

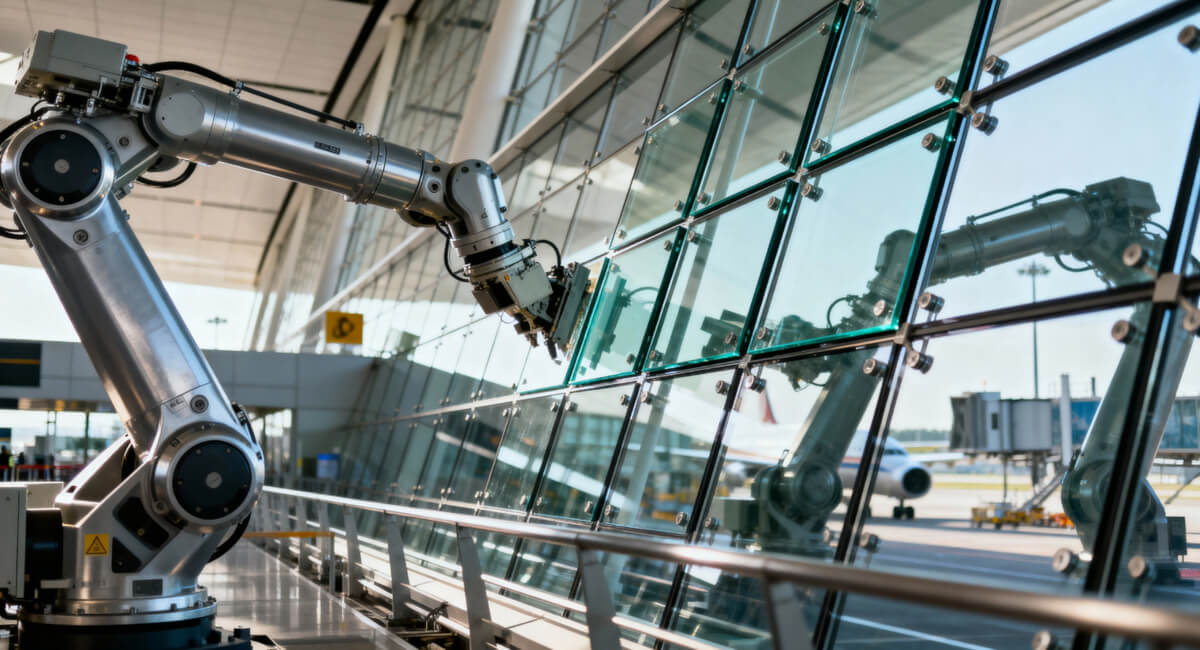

Systemy transportu bagażu (BHS) i sortowanie

To jeden z najbardziej „pneumatycznych” segmentów lotniska. Transport bagażu to setki metrów przenośników i tysiące cykli przełączeń na dobę.

Typowe zastosowania pneumatyczne:

• Popychacze i zrzutniki kierujące walizki na odpowiednie tory.

• Klapy i przegrody w sorterach.

• Blokady i stopery kontrolujące odstępy między sztukami bagażu.

• Dociski i napinacze w modułach pomocniczych.

Produkty pneumatyczne najczęściej spotykane:

• Siłowniki pneumatyczne (często ISO, czasem siłowniki kompaktowe) – do ruchów liniowych, popychaczy i klap.

• Zawory rozdzielające 5/2, 5/3, 3/2 – sterowanie ruchem siłowników, funkcje odpowietrzania.

• Zawory dławiąco-zwrotne – regulacja prędkości wysuwu i powrotu.

• Przygotowanie powietrza (FRL) – filtr powietrza + reduktor, czasem mikrofiltr w strefach wrażliwych.

• Przewody pneumatyczne i złączki – szybki montaż, łatwy serwis.

• Tłumiki hałasu na odpowietrzeniach zaworów.

Wyzwania BHS:

• bardzo duża liczba cykli → liczy się trwałość uszczelnień, jakość prowadzenia i amortyzacja,

• pył, brud, włókna tekstylne → ważna filtracja,

• konieczność szybkiego serwisu → standaryzacja siłowników i zaworów, dostępność magazynowa.

W kontekście Pneumat System: w takich systemach świetnie sprawdza się podejście „kompletnego punktu wykonawczego”: siłownik + zawór + dławiące + FRL + złącza / przewód jako zestaw, który da się szybko wymienić podczas krótkiego okna serwisowego.

Cargo i sortowanie przesyłek (obsługa frachtu)

Cargo jest bardziej „przemysłowe” niż klasyczny BHS – większe masy, większe wózki, częściej zautomatyzowane linie pakowania i paletyzacji.

Zastosowania:

• dociski w stacjach paletyzacji,

• blokady i ryglowanie wózków transportowych,

• podnoszenie/opuszczanie osłon, prowadnic, elementów pozycjonujących,

• chwytaki i manipulatory (często pneumat.-podciśnieniowe, jeśli występują).

Typowe komponenty:

• siłowniki o większych średnicach, siłowniki z prowadzeniem (tam, gdzie występują momenty),

• zawory o większym przepływie,

• szybkozłącza, armatura odcinająca,

• elementy bezpieczeństwa: zawory odcinające, soft-starty, szybkie odpowietrzenie.

Bramy, drzwi, klapy serwisowe i automatyka budynkowa

W terminalu i strefach technicznych spotkasz wiele elementów infrastruktury, które muszą działać „codziennie i zawsze”:

• drzwi i klapy techniczne,

• blokady dostępu serwisowego,

• systemy otwierania osłon i przesuwnych przegród,

• czasem elementy automatyki parkingów i stref zastrzeżonych.

Nie zawsze napędy są stricte pneumatyczne (często elektryczne), ale pneumatyka bywa wykorzystywana do:

• docisków, blokad i ryglowania,

• mechanizmów pomocniczych,

• prostych układów wykonawczych tam, gdzie liczy się bezproblemowy serwis.

Utrzymanie ruchu i warsztaty (MRO, serwis sprzętu naziemnego)

Lotnisko to dziesiątki pojazdów i urządzeń obsługi naziemnej (GSE), które wymagają obsługi w warsztatach: wózki, podnośniki, sprzęt bagażowy, urządzenia zasilania naziemnego itp.

Pneumatyka w warsztacie:

• zasilanie narzędzi pneumatycznych (choć coraz częściej miks z elektrycznymi),

• układy testowe, stanowiska do przedmuchu i czyszczenia,

• podnośniki pneumatyczne lub elementy pomocnicze (dociski, zaciski, imadła pneumatyczne).

Kluczowe produkty:

• armatura odcinająca i zabezpieczająca,

• szybkozłącza, złącza wtykowe, przewody,

• filtry i reduktory w punktach poboru,

• elementy do przygotowania powietrza w strefach roboczych.

Tu wyjątkowo ważne są: ergonomia, bezpieczeństwo rozłączania i szybki serwis.

Jakie produkty pneumatyczne są „must have” na lotnisku?

Poniżej zestawienie komponentów, które najczęściej pojawiają się w portach lotniczych – niezależnie od skali:

A) Napędy: siłowniki pneumatyczne

• Siłowniki ISO (standaryzowane) – łatwa wymiana, przewidywalna dostępność.

• Siłowniki kompaktowe – tam, gdzie brakuje miejsca (klapy, stopery).

• Siłowniki z prowadzeniem / antyobrotowe – przy obciążeniach bocznych i momentach.

• Siłowniki dwustronnego działania – typowe dla BHS / cargo.

• Siłowniki z amortyzacją – redukcja udarów i hałasu, wydłużenie żywotności mechaniki.

Wskazówka praktyczna: na lotnisku często wygrywa standaryzacja: ograniczenie liczby typów siłowników (np. kilka średnic i skoków) oraz przewidywalne zestawy montażowe (łapy, przeguby, widełki).

B) Sterowanie: zawory pneumatyczne i akcesoria

• Zawory 3/2 (np. dla siłowników jednostronnych, wydmuchów, funkcji pomocniczych),

• Zawory 5/2 – klasyka do siłowników dwustronnych,

• Zawory 5/3 – gdy potrzebujesz pozycji środkowej (np. zatrzymanie w położeniu),

• Zawory odcinające i bezpieczeństwa (soft-start, szybkie odpowietrzenie),

• Wyspy zaworowe w większych systemach (ułatwiają okablowanie i serwis).

C) Przygotowanie powietrza: filtracja, regulacja, odwadnianie

• Filtry (standardowe i dokładniejsze w strefach wrażliwych),

• Reduktory ciśnienia – stabilność procesu,

• Zespoły FR/FRL – w zależności od potrzeby smarowania,

• Odwadniacze i spusty kondensatu – mniej awarii, mniej korozji,

• Manometry i czujniki – diagnostyka i nadzór.

D) Instalacja: przewody, złączki, armatura

• Przewody pneumatyczne (dobór pod temperaturę, promień gięcia, odporność mechaniczną),

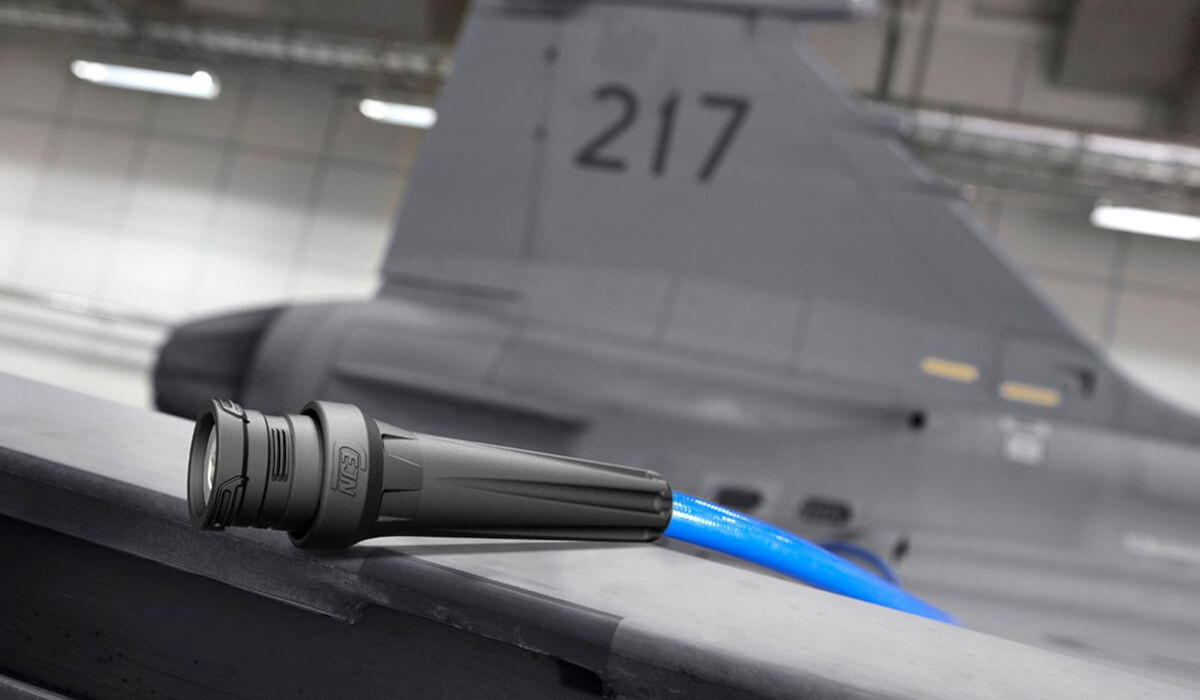

• Złączki wtykowe i gwintowane – szybki montaż, łatwa wymiana,

• Zawory kulowe / odcinające – sekcjonowanie instalacji (serwis bez wyłączania całej linii),

• Szybkozłącza – w warsztatach i punktach poboru,

• Tłumiki – redukcja hałasu na odpowietrzeniach.

Właśnie tu najczęściej ujawniają się straty: zbyt wąskie średnice, nadmiar kolanek, długie węże zamiast krótkich odcinków, nieszczelności na złączach i brak sekcjonowania.

Lotnisko to trudne środowisko: co uwzględnić w doborze?

1) Temperatura i ryzyko kondensacji

Lotniska mają strefy ogrzewane (terminal), nieogrzewane (magazyny, tunele techniczne) i narażone na warunki zewnętrzne. Skutki:

• kondensat w instalacji,

• zamarzanie w skrajnych warunkach,

• degradacja elastomerów.

Recepta: lepsze osuszanie i odwadnianie, odpowiednia filtracja, dobór przewodów i uszczelnień pod warunki.

2) Pył, włókna, zabrudzenia

BHS i strefy techniczne „produkują” pył (z walizek, kartonów, podłóg). To ryzyko:

• przycinania się zaworów,

• zużycia uszczelnień,

• zatykania tłumików.

Recepta: filtracja przy maszynie, regularne serwisy FRL i sensowne tłumiki.

3) Hałas

Odpowietrzenia zaworów potrafią być głośne, a lotnisko i tak ma restrykcje akustyczne.

Recepta: tłumiki i kontrola prędkości (dławiki), amortyzacja.

4) Bezpieczeństwo i niezawodność

W systemach z dostępem personelu:

• ważne są funkcje bezpiecznego odpowietrzenia,

• odcięcia stref,

• przewidywalne zachowanie przy zaniku zasilania.

Recepta: zawory odcinające, soft-start, szybkie odpowietrzenie, standardy oznaczeń, procedury LOTO.

Pneumat System w realiach lotniska: jak „spiąć” ofertę w sensowny system?

Oferta Pneumat System (w ujęciu praktycznym) dobrze wpisuje się w potrzeby portów lotniczych, bo obejmuje komplet elementów potrzebnych do budowy i utrzymania instalacji:

1. Siłowniki pneumatyczne – rdzeń napędów w BHS/cargo i automatyce pomocniczej.

2. Zawory i sterowanie pneumatyczne – rozdzielacze, zawory funkcyjne, osprzęt regulacyjny.

3. Przygotowanie powietrza – filtry, reduktory, zespoły przygotowania powietrza FRL, odwadnianie.

4. Złącza i przewody – szybki montaż, standaryzacja, serwis.

5. Armatura i elementy instalacyjne – odcinanie, sekcjonowanie, bezpieczeństwo serwisowe.

Podejście rekomendowane: standaryzacja + serwisowalność

Na lotnisku nie wygrywa „najtańsza część”, tylko:

• najszybsza wymiana,

• najmniej typów na magazynie,

• najmniej awarii po drodze.

Dlatego warto budować standardy:

• typowe średnice siłowników (np. 32/40/50/63… – zależnie od mas),

• 2–3 typy zaworów na większość aplikacji,

• jeden standard przewodów i złączek (tam, gdzie to możliwe),



• unifikacja FRL i punktów odcięcia.

Pneumat System jako dostawca „od A do Z” ułatwia takie podejście, bo pozwala kompletować elementy w jednej logice doboru i utrzymania.

Najczęstsze problemy w pneumatyce lotniskowej (i jak im zapobiegać)

Problem 1: „Siłownik raz działa szybko, raz wolno”

Przyczyna: spadki ciśnienia, niestabilna regulacja, zapchany filtr, kondensat.

Rozwiązanie: diagnostyka ciśnienia w punkcie poboru, przegląd FRL, poprawa średnic, dławiki ustawione z głową.

Problem 2: „Zawory się zacinają”

Przyczyna: zanieczyszczenia, woda, pył, brak filtracji przy maszynie.

Rozwiązanie: filtracja i odwadnianie, regularny serwis, osłony w zapylonych strefach.

Problem 3: „Koszty sprężonego powietrza rosną”

Przyczyna: nieszczelności, stałe przedmuchy, niepotrzebnie wysokie ciśnienie.

Rozwiązanie: audyt nieszczelności, sterowanie przedmuchem, optymalizacja nastaw reduktorów.

Problem 4: „Uderzenia i hałas na końcach skoku”

Przyczyna: brak amortyzacji, zbyt duża prędkość, zły dobór siłownika.

Rozwiązanie: amortyzacja, dławienie, korekta doboru, stabilne ciśnienie.

Checklista dla utrzymania ruchu: jak kupować i wdrażać pneumatyczne „klocki” na lotnisku

1. Zmapuj krytyczne punkty (BHS, sortery, cargo) i typowe awarie.

2. Ustal standardy komponentów (siłowniki, zawory, złączki, przewody).

3. Zapewnij przygotowanie powietrza przy maszynie, nie tylko w sprężarkowni.

4. Sekcjonuj instalację (odcięcia na strefy) – szybszy serwis i mniej przestojów.

5. Wprowadź przeglądy FRL i odwadniania jako rutynę.

6. Kontroluj hałas (tłumiki, amortyzacja, prędkości).

7. Mierz spadki ciśnienia i szukaj nieszczelności – to realne pieniądze.

8. Trzymaj magazyn części „na cykle”: najpopularniejsze siłowniki, zawory, dławiki, zestawy uszczelnień, złączki.
