Wykres Stribecka w pneumatyce – jak tarcie decyduje o pracy elementów ruchomych w układach sprężonego powietrza?
Tarcie w pneumatyce bywa traktowane jako zjawisko drugorzędne: układ ma otrzymać odpowiednie ciśnienie, przepływ, średnicę przewodu, właściwy zawór i siłownik o dobranej sile. W praktyce przemysłowej to właśnie tarcie często decyduje o tym, czy napęd pneumatyczny ruszy płynnie, czy będzie szarpał; czy pozycjonowanie będzie powtarzalne, czy niestabilne; czy uszczelnienia będą pracowały tysiące cykli, czy przedwcześnie ulegną zużyciu. Jednym z najlepszych narzędzi do zrozumienia tego zjawiska jest krzywa Stribecka, czyli wykres pokazujący zależność współczynnika tarcia od warunków smarowania, prędkości ruchu, lepkości medium smarnego oraz obciążenia styku.
W klasycznym ujęciu krzywa Stribecka opisuje przejście od tarcia granicznego, przez tarcie mieszane, aż do tarcia płynnego / hydrodynamicznego. W literaturze tribologicznej wykres ten stosuje się do analizy pracy łożysk, prowadnic, przekładni, uszczelnień i skojarzeń ślizgowych; jego sens techniczny pozostaje jednak bardzo użyteczny także w pneumatyce, szczególnie przy analizie siłowników, zaworów, prowadnic, chwytaków oraz elementów wykonujących szybki ruch posuwisto-zwrotny. Źródła tribologiczne opisują krzywą Stribecka jako narzędzie charakteryzujące zmiany tarcia między reżimami smarowania: granicznym, mieszanym i hydrodynamicznym.
W uproszczeniu oś pionowa wykresu przedstawia współczynnik tarcia μ, a oś pozioma parametr związany z warunkami smarowania, często zapisywany jako iloraz lepkości dynamicznej η i prędkości poślizgu v do nacisku jednostkowego p. Im większa lepkość i prędkość, a mniejszy nacisk, tym łatwiej wytworzyć film smarny oddzielający powierzchnie. Im mniejsza prędkość i większe obciążenie, tym większy udział kontaktu mikronierówności, czyli większe ryzyko tarcia granicznego.
Dlaczego krzywa Stribecka jest ważna w pneumatyce?
Pneumatyka przemysłowa wykorzystuje sprężone powietrze do generowania ruchu. W siłowniku pneumatycznym energia ciśnienia zamieniana jest na siłę tłoka, a następnie na ruch tłoczyska. Teoretycznie siła robocza wynika z prostego równania: ciśnienie razy powierzchnia czynna tłoka. W praktyce część tej siły jest tracona na pokonanie tarcia uszczelnień, prowadnic, łożyskowania, zgarniaczy, elementów montażowych oraz oporów związanych z niewspółosiowością obciążenia.
Najbardziej charakterystyczne zjawiska wynikające z tarcia w pneumatyce to:
stick-slip, czyli ruch skokowy zamiast płynnego,
opóźniony start siłownika, gdy ciśnienie musi najpierw pokonać tarcie statyczne,
niestabilna praca przy małych prędkościach,
różnica między ruchem wysuwu i powrotu,
wzrost zużycia uszczelnień i tulei prowadzących,
większe zapotrzebowanie na ciśnienie, a więc także na energię sprężania powietrza.
Krzywa Stribecka pozwala zrozumieć, dlaczego siłownik może pracować gorzej przy bardzo niskiej prędkości niż przy prędkości umiarkowanej. W zakresie małych prędkości film smarny jest cienki, a powierzchnie mają większy kontakt bezpośredni. Współczynnik tarcia jest wtedy wysoki. Wraz ze wzrostem prędkości warstwa smarna zaczyna skuteczniej rozdzielać powierzchnie, przez co tarcie spada. Dopiero przy dalszym wzroście prędkości tarcie może ponownie wzrosnąć, ponieważ rosną opory lepkościowe w filmie smarnym.
Trzy obszary krzywej Stribecka

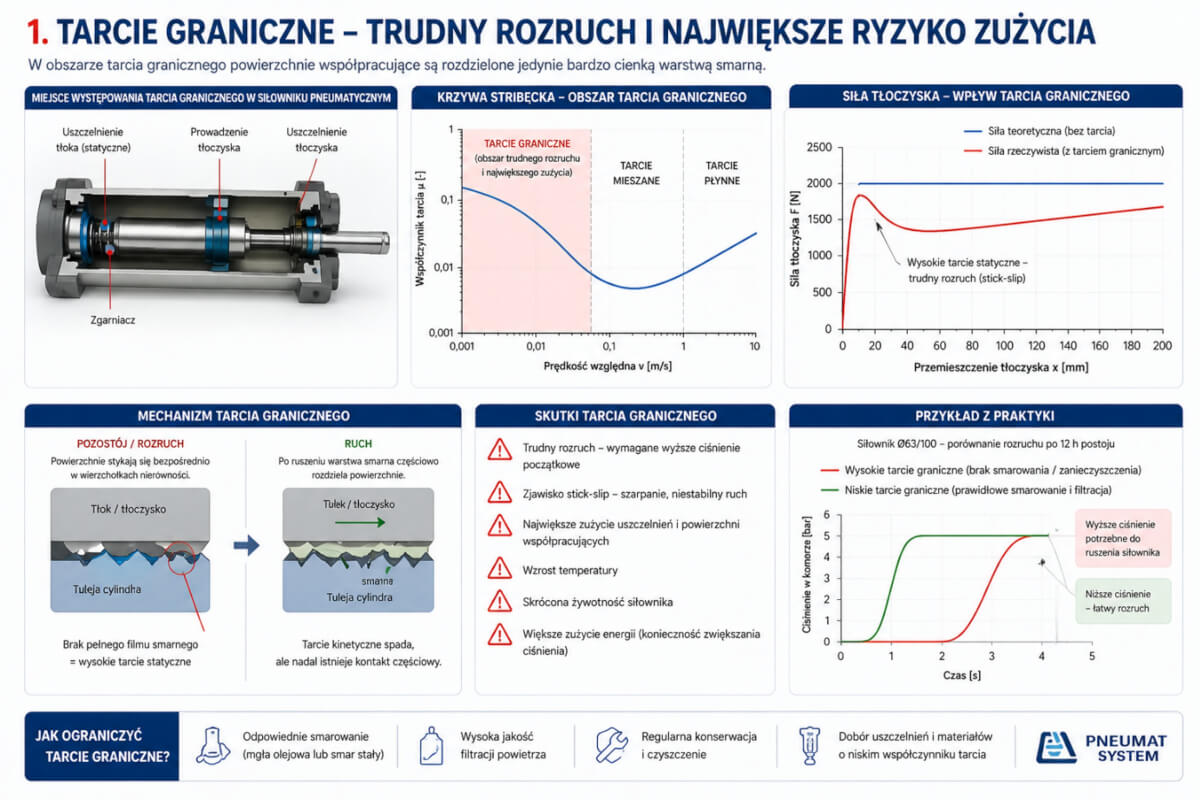

1. Tarcie graniczne – trudny rozruch i największe ryzyko zużycia
W obszarze tarcia granicznego powierzchnie współpracujące są rozdzielone jedynie bardzo cienką warstwą adsorpcyjną środka smarnego albo dodatków przeciwzużyciowych. W pneumatyce taki stan występuje szczególnie podczas rozruchu siłownika, przy bardzo wolnym ruchu, po dłuższym postoju lub w układach, w których smarowanie jest niewystarczające.
Typowy przykład to napęd, który po kilku godzinach postoju wymaga wyższego ciśnienia początkowego, aby ruszyć. Uszczelnienie tłoka lub tłoczyska „przykleja się” do powierzchni cylindra albo tłoczyska, a ciśnienie w komorze musi najpierw pokonać tarcie statyczne. Po ruszeniu tarcie dynamiczne spada, co może powodować gwałtowne przyspieszenie. To klasyczny mechanizm stick-slip.
W praktyce przemysłowej tarcie graniczne jest szczególnie niekorzystne w aplikacjach dozujących, zaciskowych, montażowych, pakujących i pozycjonujących, gdzie wymagana jest płynna reakcja przy niewielkich przemieszczeniach. Może powodować niedokładność docisku, nierówną pracę chwytaka, mikrodrgania lub niepowtarzalne zatrzymanie elementu wykonawczego.

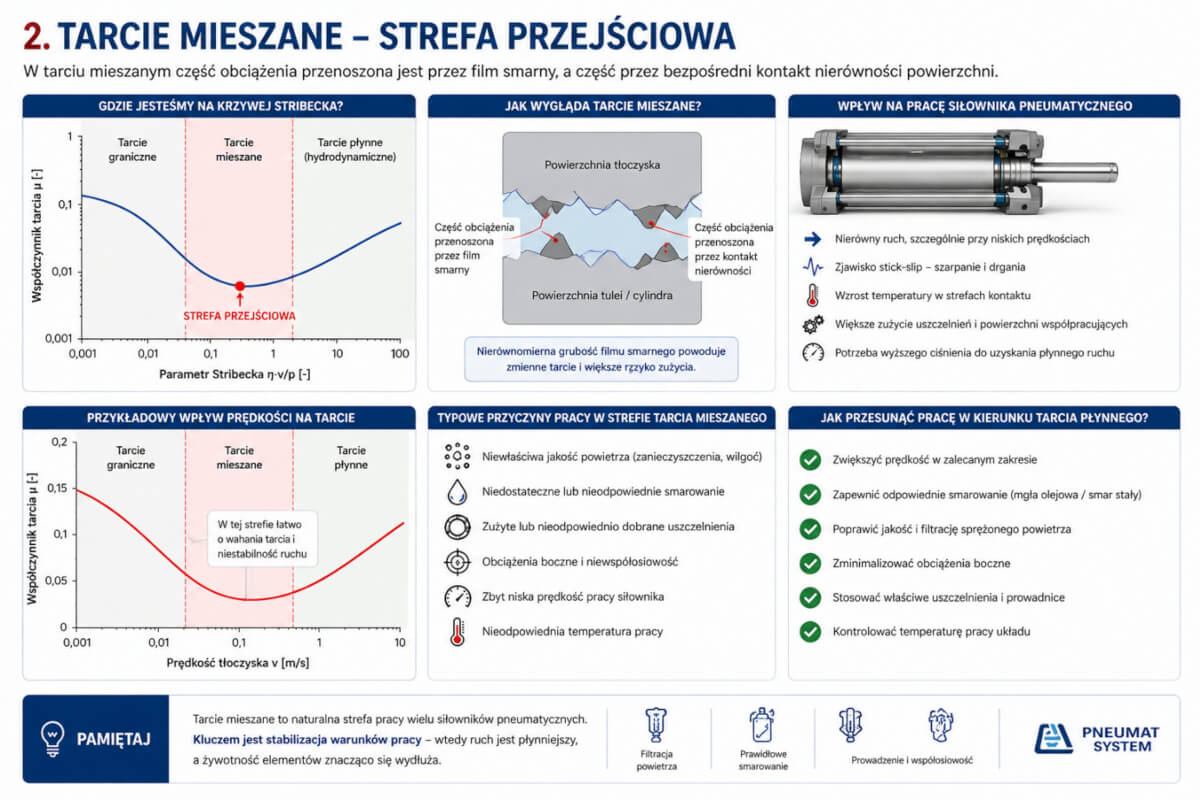

2. Tarcie mieszane – strefa przejściowa
Tarcie mieszane to obszar, w którym część obciążenia przenosi film smarny, a część nadal przenoszona jest przez kontakt mikronierówności powierzchni. W wielu elementach pneumatycznych jest to realny, codzienny zakres pracy. Siłownik nie zawsze porusza się z prędkością wystarczającą do pełnego rozdzielenia powierzchni, a obciążenia boczne, zanieczyszczenia i zmienna jakość sprężonego powietrza pogarszają warunki tribologiczne.
To właśnie w tym zakresie ogromne znaczenie mają: jakość uszczelnień, chropowatość powierzchni cylindra, stan tłoczyska, osiowość montażu, obecność kondensatu, filtracja powietrza oraz właściwe przygotowanie medium roboczego.

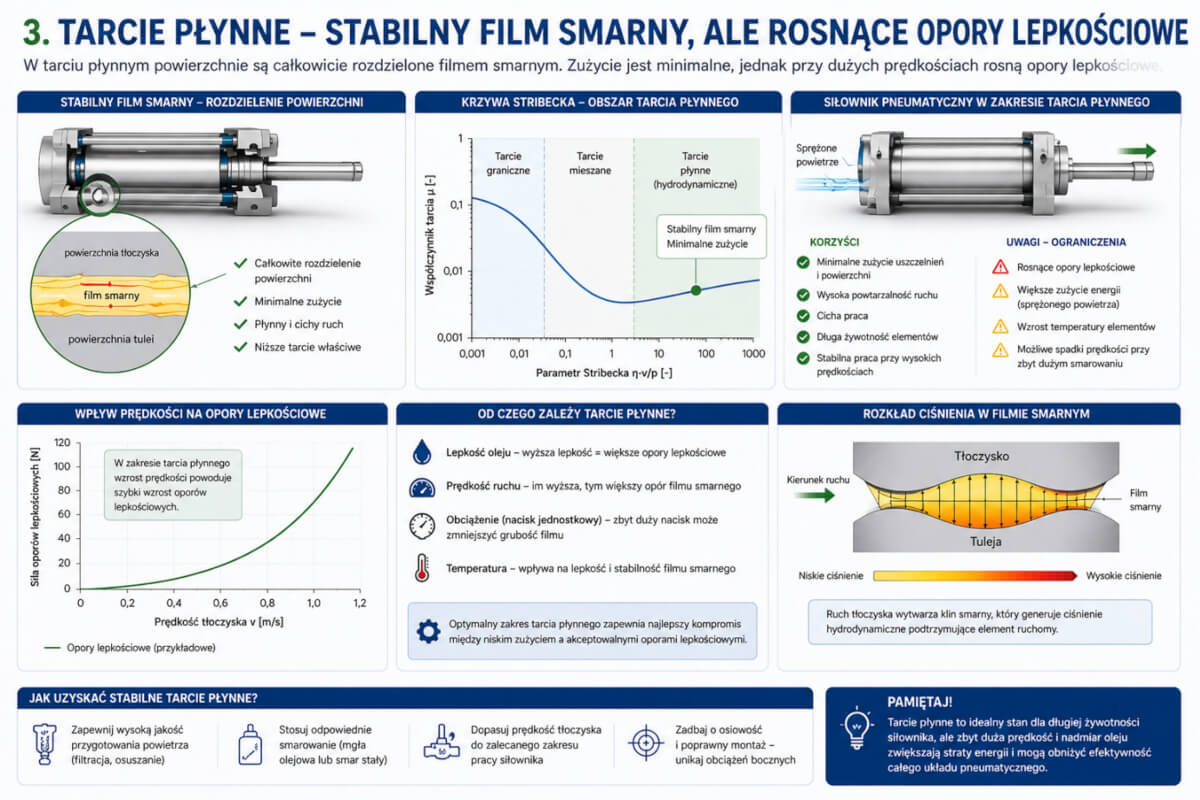

3. Tarcie płynne – stabilny film smarny, ale rosnące opory lepkościowe
W zakresie tarcia płynnego powierzchnie są w dużej mierze rozdzielone filmem smarnym. Zużycie adhezyjne i ścierne jest mniejsze, ruch staje się płynniejszy, a współczynnik tarcia osiąga niski poziom. Jednak przy dalszym wzroście prędkości może wzrastać udział oporów lepkościowych. W pneumatyce oznacza to, że zbyt intensywne smarowanie lub nieodpowiedni olej mogą również pogorszyć dynamikę pracy, szczególnie w szybkich zaworach, siłownikach krótkoskokowych i układach o dużej częstotliwości cykli.

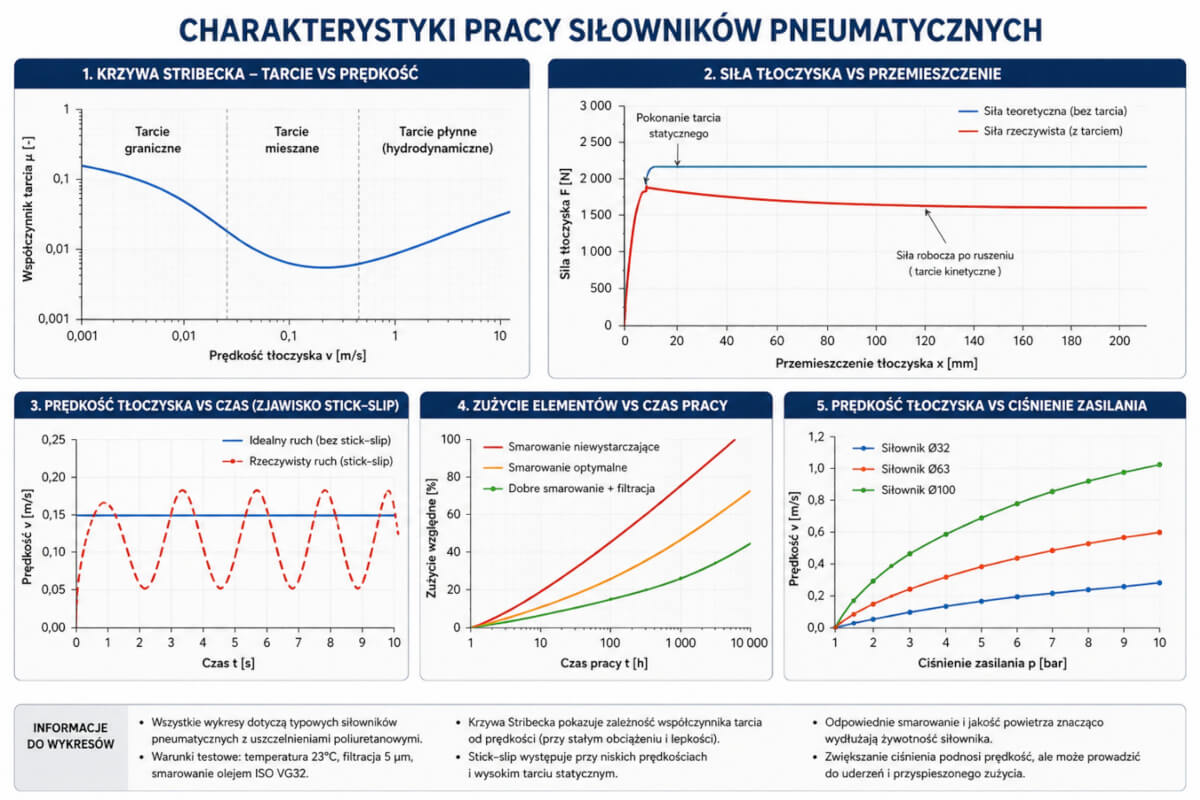

Krzywa Stribecka a siłowniki pneumatyczne
Najbardziej oczywistym miejscem zastosowania analizy Stribecka w pneumatyce jest siłownik pneumatyczny. W takim napędzie występuje kilka skojarzeń ciernych: uszczelnienie tłoka względem tulei cylindra, uszczelnienie tłoczyska, zgarniacz, prowadzenie tłoczyska oraz ewentualne prowadnice zewnętrzne. Każde z tych miejsc ma własną charakterystykę tarcia.
ewentualne prowadnice zewnętrzne. Każde z tych miejsc ma własną charakterystykę tarcia. W siłownikach szczególnie ważna jest różnica między tarciem statycznym i tarciem kinetycznym. Tarcie statyczne odpowiada za moment ruszenia. Jeśli jest zbyt wysokie, układ wymaga większego ciśnienia startowego. Tarcie kinetyczne działa podczas ruchu. Gdy po ruszeniu gwałtownie spada, tłoczysko może przyspieszyć zbyt szybko. Efektem jest szarpanie, uderzenie w krańcówkę, drgania konstrukcji lub niestabilny cykl maszyny.

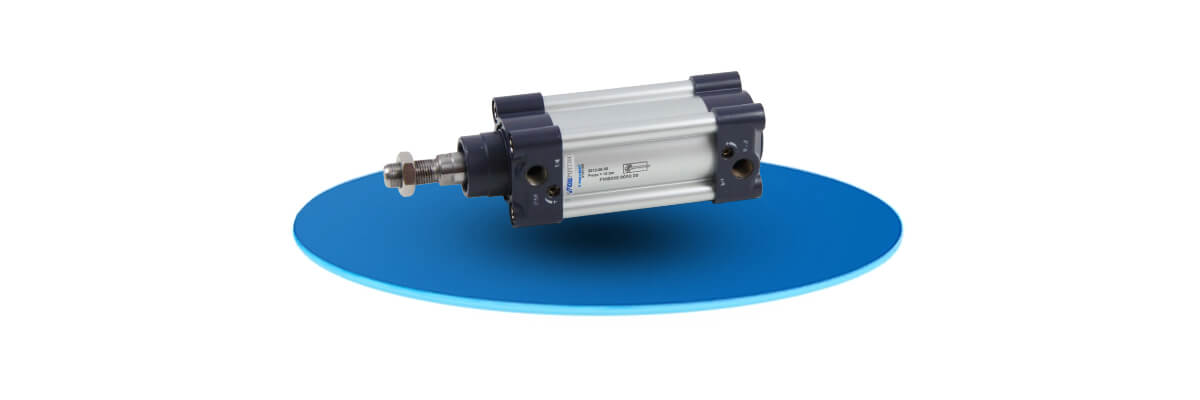

Pneumat System oferuje między innymi siłowniki pneumatyczne znormalizowane, w tym modele ISOline i NWT w średnicach 32–125 mm oraz typ XJ w średnicach 160–200 mm, a także akcesoria i możliwość dostosowania parametrów do indywidualnych potrzeb aplikacji. Z punktu widzenia tarcia oznacza to, że dobór siłownika nie powinien ograniczać się wyłącznie do średnicy tłoka i skoku. W aplikacjach wymagających płynnego ruchu należy uwzględnić także typ uszczelnień, prowadzenie obciążenia, warunki środowiskowe, częstotliwość pracy, prędkość ruchu oraz jakość przygotowania powietrza.

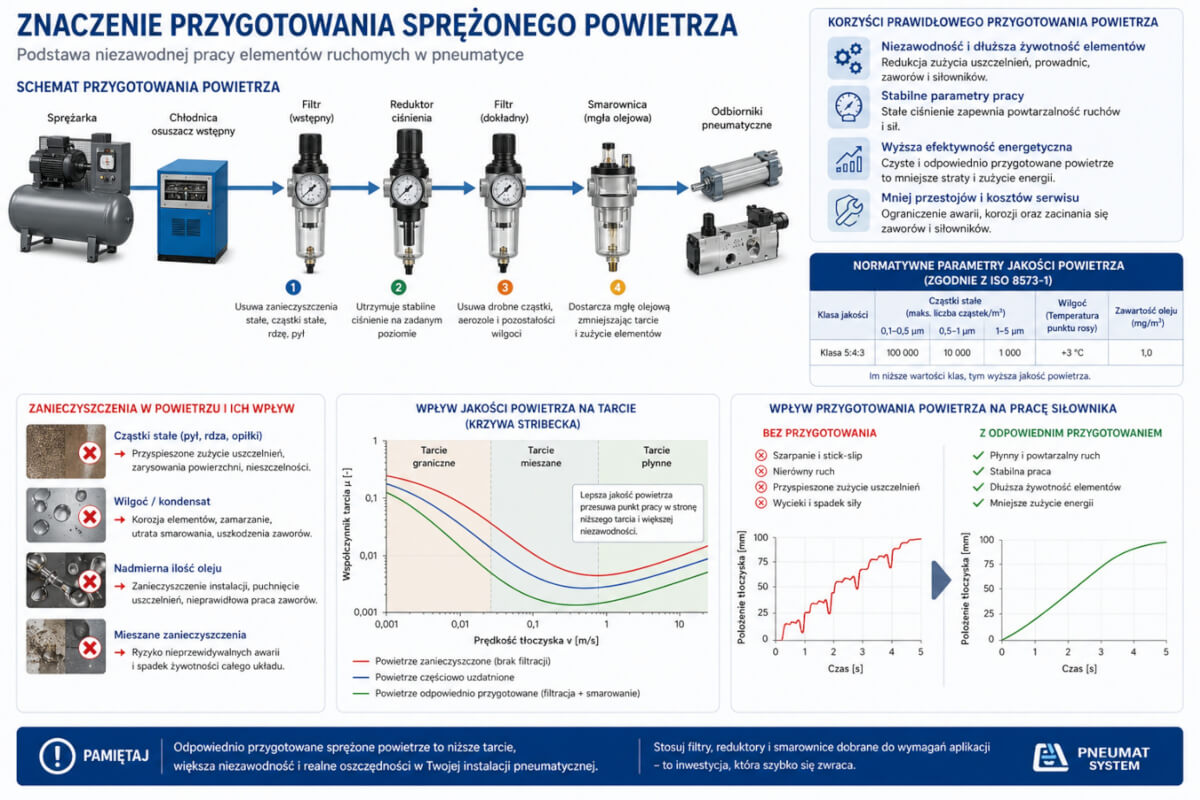

Znaczenie przygotowania sprężonego powietrza
Krzywa Stribecka pokazuje, że tarcie jest silnie zależne od obecności i jakości filmu smarnego. W pneumatyce film ten może pochodzić z fabrycznego smarowania elementu, z materiałów samosmarujących albo ze smarowania mgłą olejową. Nie w każdej instalacji stosuje się smarownice, ale tam, gdzie są wymagane, ich dobór i regulacja muszą być świadome.
Pneumat System wskazuje, że elementy przygotowania powietrza obejmują przede wszystkim reduktory, filtry i smarownice, tworzące bloki przygotowania powietrza. Filtry chronią odbiorniki przed wilgocią i zanieczyszczeniami, reduktory utrzymują zadaną wartość ciśnienia, a smarownice dostarczają olej do elementów ruchomych. To bezpośrednio łączy się z krzywą Stribecka: filtracja ogranicza ścieranie, stabilne ciśnienie stabilizuje nacisk i dynamikę pracy, a smarowanie wpływa na przejście między tarciem granicznym, mieszanym i płynnym.
Należy jednak pamiętać, że więcej oleju nie zawsze znaczy lepiej. Nadmierne smarowanie może prowadzić do osadzania zanieczyszczeń, pęcznienia niektórych materiałów uszczelnień, zanieczyszczenia instalacji, problemów w aplikacjach spożywczych lub lakierniczych oraz wzrostu oporów lepkościowych. W nowoczesnych układach często stosuje się elementy przystosowane do pracy z powietrzem niesmarowanym, lecz wtedy krytyczna staje się jakość filtracji i zgodność komponentów z takim trybem eksploatacji.

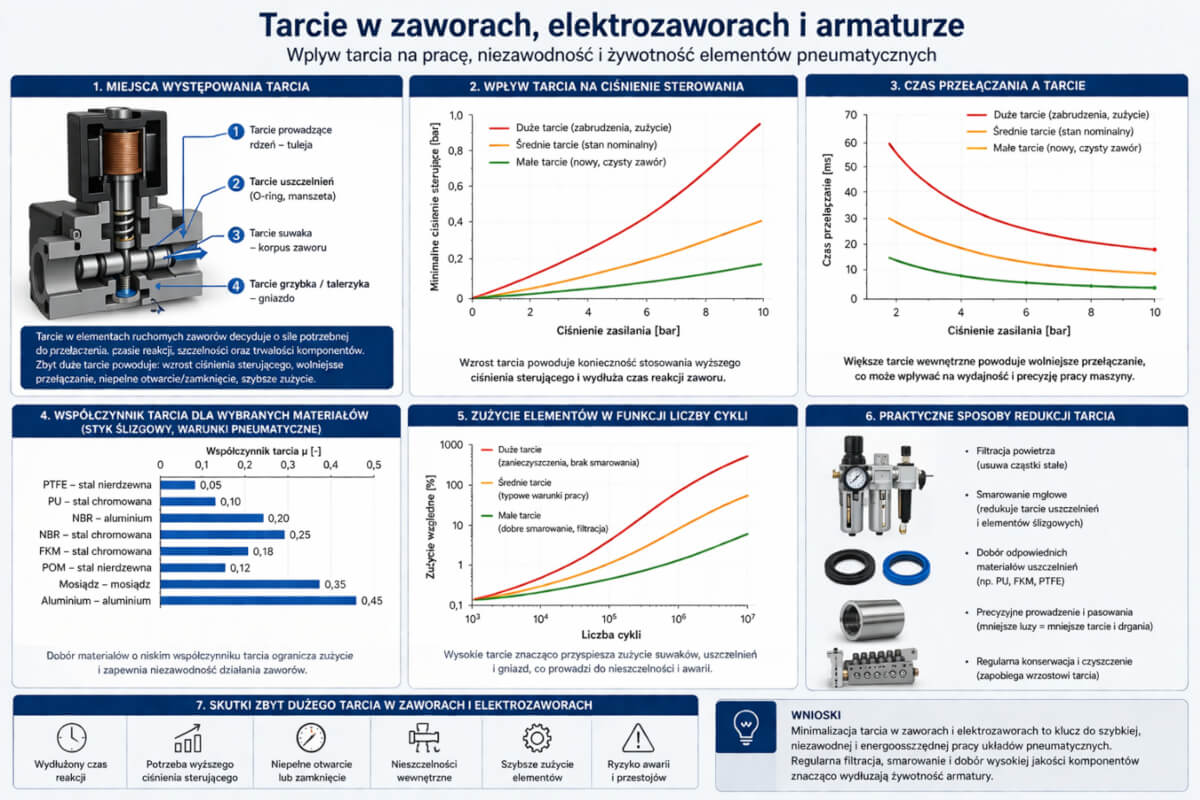

Tarcie w zaworach, elektrozaworach i armaturze
Chociaż krzywa Stribecka najczęściej kojarzy się z łożyskami i prowadnicami, jej logika dotyczy również zaworów pneumatycznych. W zaworach rozdzielających pracują suwaki, tłoczki, uszczelnienia i elementy sprężyste. Tarcie wpływa na czas przełączania, powtarzalność działania i minimalne ciśnienie sterujące.
W elektrozaworach problemem może być szczególnie praca przy niskim ciśnieniu, zanieczyszczonym powietrzu lub wysokiej częstotliwości przełączeń. Jeżeli tarcie wewnętrzne rośnie, zawór może reagować wolniej albo nie przełączać się w pełni. Z punktu widzenia utrzymania ruchu objawia się to często jako „losowe” błędy maszyny, choć rzeczywistą przyczyną może być zużycie, zabrudzenie, kondensat lub niewłaściwe smarowanie.

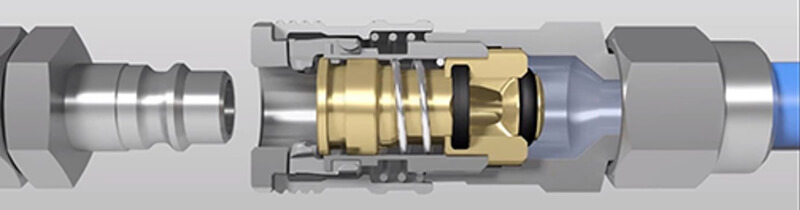

Oferta Pneumat System obejmuje między innymi zawory, elektrozawory, złączki, armaturę gwintowaną, szybkozłącza pneumatyczne, przygotowanie powietrza, węże pneumatyczne i przemysłowe oraz siłowniki. Firma jest także wyłącznym dystrybutorem armatury pneumatycznej Riegler w Polsce, co ma znaczenie w projektach wymagających kompletacji układu z kompatybilnych elementów armatury, złącz i przygotowania powietrza.
Jak odczytywać problemy z tarciem w maszynie?
W praktyce utrzymania ruchu krzywa Stribecka nie musi być rysowana przy każdej awarii. Ważniejsze jest myślenie diagnostyczne: w którym obszarze krzywej pracuje element i co przesuwa go w stronę niekorzystnego tarcia?
Jeżeli siłownik rusza dopiero po znacznym wzroście ciśnienia, a potem wykonuje gwałtowny skok, problem leży zwykle w tarciu statycznym i przejściu z tarcia granicznego do kinetycznego. Jeżeli ruch jest nierówny przy małych prędkościach, podejrzewać można stick-slip, zbyt duże obciążenie boczne, niewłaściwą regulację przepływu albo nieodpowiednie smarowanie. Jeżeli element po latach pracy zaczyna wymagać wyższego ciśnienia, możliwe jest zużycie uszczelnień, zabrudzenie tulei, korozja tłoczyska lub pogorszenie jakości powietrza.
Jeżeli natomiast układ działa poprawnie tylko przy wysokim smarowaniu, a po jego ograniczeniu szybko pojawiają się problemy, należy sprawdzić, czy zastosowane komponenty rzeczywiście są przeznaczone do pracy bezolejowej. W przeciwnym razie po wypłukaniu pierwotnego smaru fabrycznego mogą wejść w obszar tarcia granicznego, co przyspieszy zużycie.
Czynniki przesuwające punkt pracy na krzywej Stribecka
Na położenie punktu pracy wpływają przede wszystkim:
Prędkość ruchu. Przy bardzo małych prędkościach trudniej utrzymać stabilny film smarny. To dlatego wolne ruchy pneumatyczne bywają trudniejsze do uzyskania niż szybkie.
Lepkość środka smarnego. Zbyt niska lepkość może nie zapewnić ochrony w styku, a zbyt wysoka może zwiększać opory lepkościowe.
Nacisk jednostkowy. Większe obciążenie, niewspółosiowość i siły boczne spychają układ w stronę tarcia granicznego.
Chropowatość powierzchni. Zbyt szorstka powierzchnia zwiększa zużycie, a zbyt gładka może pogarszać utrzymanie filmu smarnego w niektórych skojarzeniach.
Temperatura. Wpływa na lepkość smaru, elastyczność uszczelnień i rozszerzalność elementów.
Zanieczyszczenia. Pył, kondensat, rdza i cząstki stałe niszczą film smarny oraz zwiększają ścieranie.
Materiał uszczelnień. Poliuretan, NBR, FKM, PTFE i inne materiały mają różne własności cierne, temperaturowe i chemiczne.
Krzywa Stribecka a efektywność energetyczna pneumatyki
Tarcie jest stratą energii. W pneumatyce strata ta bywa ukryta, ponieważ operator widzi jedynie potrzebę podniesienia ciśnienia roboczego. Jeżeli siłownik nie rusza przy 5 barach, zwiększa się ciśnienie do 6 barów. Maszyna zaczyna działać, ale koszt energetyczny rośnie. W skali pojedynczego napędu może to być niewielka różnica, jednak w zakładzie z setkami siłowników i zaworów nadmierne tarcie może przekładać się na zauważalne koszty sprężonego powietrza.
Pneumat System wśród usług wymienia między innymi projektowanie i wykonawstwo instalacji pneumatycznych, produkcję siłowników i sprężyn gazowych, nadzór konserwatorski systemów pneumatyki, audyty efektywności energetycznej, wzorcowanie przyrządów pomiarowych oraz regenerację siłowników pneumatycznych. W kontekście krzywej Stribecka takie podejście jest szczególnie istotne: ograniczenie tarcia to nie tylko dłuższa żywotność komponentów, ale też możliwość pracy przy niższym ciśnieniu, stabilniejsza regulacja i mniejsze zużycie sprężonego powietrza.
Regeneracja i diagnostyka siłowników
Zużyty siłownik często nie przestaje działać od razu. Najpierw pojawiają się drobne objawy: gorszy start, większe opóźnienie, wycieki, spadek siły, nierówny ruch, zwiększony hałas lub konieczność korekty nastaw. Z perspektywy tribologii oznacza to zmianę warunków kontaktu. Uszczelnienia tracą geometrię, smar jest wypłukany lub zanieczyszczony, powierzchnia cylindra ma mikrouszkodzenia, a film smarny przestaje spełniać swoją funkcję.
W takich przypadkach wymiana całego siłownika nie zawsze jest jedyną drogą. Regeneracja siłownika może obejmować wymianę uszczelnień, ocenę tłoczyska, tulei, prowadzeń i powierzchni roboczych. Pneumat System deklaruje w swojej ofercie również regenerację siłowników pneumatycznych, co dobrze wpisuje się w strategię utrzymania ruchu opartą na diagnostyce, a nie wyłącznie na wymianie komponentów.
Znaczenie prowadzenia obciążenia
Jednym z częstych błędów projektowych jest traktowanie siłownika pneumatycznego jako elementu, który oprócz generowania siły może również przejmować znaczne obciążenia boczne. Tymczasem typowy siłownik nie jest prowadnicą liniową. Jeżeli tłoczysko jest obciążone poprzecznie, wzrasta nacisk na tuleję prowadzącą i uszczelnienia. Punkt pracy przesuwa się w stronę większego tarcia, rośnie zużycie, pojawia się stick-slip i nieszczelność.
Dlatego w aplikacjach z dużą masą, momentem gnącym lub nieosiowym przenoszeniem siły należy stosować prowadnice, zespoły prowadzące, siłowniki z prowadzeniem lub oddzielne układy liniowe. Krzywa Stribecka przypomina, że samo zwiększenie ciśnienia nie usuwa przyczyny problemu. Może jedynie maskować objawy, zwiększając jednocześnie obciążenie elementów ciernych.
Jak projektować układ pneumatyczny z myślą o tarciu?
Profesjonalne projektowanie układu pneumatycznego powinno obejmować nie tylko obliczenie siły siłownika, lecz także analizę warunków ruchu. Warto uwzględnić:
dobór siłownika z odpowiednim zapasem siły, ale bez niepotrzebnego przewymiarowania;
minimalizację obciążeń bocznych;
właściwe prowadzenie elementu roboczego;
dobór uszczelnień do temperatury, prędkości i medium;
jakość filtracji powietrza;
decyzję, czy układ ma pracować ze smarowaniem, czy bez;
stabilizację ciśnienia przez reduktory;
regulację prędkości zaworami dławiąco-zwrotnymi;
odpowiednią średnicę przewodów i złączy;
kontrolę kondensatu i zanieczyszczeń.
W tym obszarze szczególnie ważna jest kompletacja elementów z jednego, spójnego łańcucha technicznego: przygotowanie powietrza, przewody, złącza, zawory, siłowniki i akcesoria montażowe muszą być dobrane jako system, nie jako przypadkowy zestaw części. Pneumat System oferuje zarówno komponenty, jak i usługi związane z projektowaniem oraz wykonawstwem instalacji pneumatycznych, co pozwala łączyć dobór produktów z analizą warunków pracy aplikacji.
Przykład przemysłowy: siłownik w maszynie pakującej
Wyobraźmy sobie siłownik wykonujący szybki, powtarzalny ruch docisku w maszynie pakującej. Przez pierwsze miesiące układ działa prawidłowo. Po czasie operator zauważa, że docisk nie zawsze startuje płynnie. Utrzymanie ruchu zwiększa ciśnienie, co chwilowo pomaga, ale po kilku tygodniach pojawia się uderzanie w końcu skoku i nieregularny docisk.
Analiza według krzywej Stribecka sugeruje, że układ ma problem w zakresie tarcia granicznego i mieszanego. Możliwe przyczyny to zabrudzone powietrze, wypłukany smar, zużyte uszczelnienia, obciążenie boczne lub niewłaściwa regulacja prędkości. Rozwiązaniem nie powinno być wyłącznie dalsze zwiększanie ciśnienia. Lepsza procedura obejmuje kontrolę filtrów, reduktora, smarowania, stanu siłownika, osiowości montażu i nastaw zaworów dławiących.
