Wskaźniki utrzymania ruchu MTBF, MTTR w przemyśle, branży pneumatycznej

Czym jest wskaźnik MTBF (Mean Time Between Failures)?

MTBF określa średni czas pracy urządzenia pomiędzy kolejnymi awariami. Jest to jeden z podstawowych wskaźników niezawodności stosowanych w analizie pracy maszyn i instalacji przemysłowych.

Interpretacja

• Im wyższy wskaźnik MTBF, tym większa niezawodność urządzenia.

• Stosowany głównie dla systemów naprawialnych (np. siłowniki pneumatyczne, zawory, układy przygotowania powietrza).

Wzór MTBF

MTBF = T_{(całkowity czas pracy)} ⁄ L_awarii

• T_{(całkowity czas pracy)} – suma czasu pracy urządzenia

• L_awarii – liczba awarii w danym okresie

Znaczenie w praktyce przemysłowej

W systemach pneumatycznych MTBF pozwala ocenić trwałość takich komponentów jak:

• siłowniki pneumatyczne,

• zawory rozdzielające,

• przewody i złącza,

• układy przygotowania powietrza (FRL).

Wysoki MTBF oznacza, że komponenty są dobrze dobrane, prawidłowo eksploatowane i odpowiednio serwisowane.

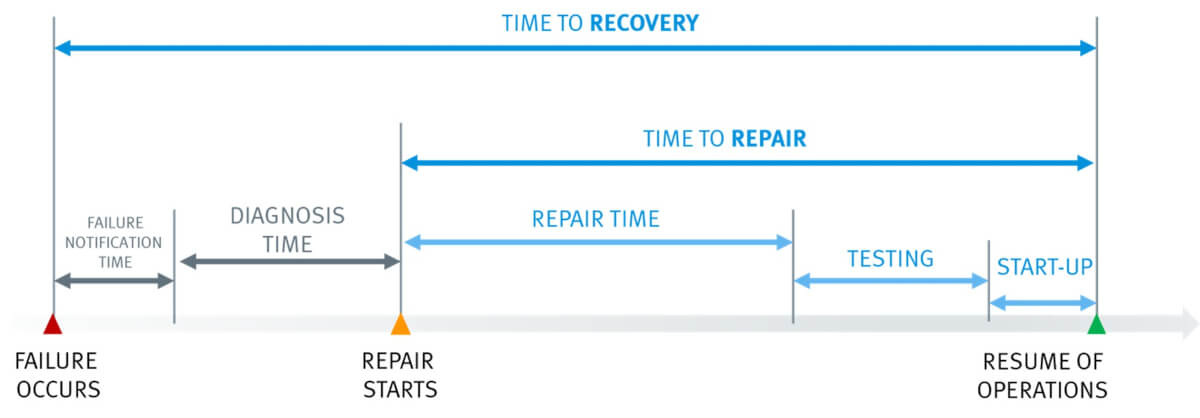

Czym jest wskaźnik MTTR (Mean Time To Repair / Recovery)?

MTTR określa średni czas potrzebny na usunięcie awarii i przywrócenie urządzenia do pełnej sprawności.

Interpretacja

• Im niższy wskaźnik MTTR, tym sprawniejsze działania utrzymania ruchu.

• Obejmuje:

  • diagnozę usterki,

  • czas naprawy,

  • testy i ponowne uruchomienie.

Wzór MTTR

MTTR = T_{(łączny czas napraw)} ⁄ L_awarii

• T_{(łączny czas napraw)} – suma czasu wszystkich napraw

• L_awarii – liczba awarii

Znaczenie w praktyce

W środowisku przemysłowym MTTR zależy od:

• dostępności części zamiennych,

• kompetencji służb UR,

• konstrukcji urządzenia (łatwość serwisowania),

• zastosowanych technologii (np. szybkozłącza w pneumatyce).

MTBF i MTTR jako kluczowe wskaźniki KPI utrzymania ruchu

Wskaźniki MTBF i MTTR stanowią fundament systemu KPI utrzymania ruchu. W praktyce są wykorzystywane do:

• oceny niezawodności maszyn,

• planowania przeglądów prewencyjnych,

• optymalizacji magazynu części zamiennych,

• analizy kosztów przestojów.

Powiązanie z dostępnością techniczną

Na bazie MTBF i MTTR wyznacza się dostępność (Availability):

A = MTBF ⁄ MTBF + MTTR

Im większy MTBF i mniejszy MTTR, tym wyższa dostępność systemu.

Znaczenie MTBF i MTTR w pneumatyce przemysłowej

Systemy pneumatyczne są szeroko stosowane w automatyce przemysłowej ze względu na:

• prostotę konstrukcji,

• wysoką dynamikę pracy,

• odporność na trudne warunki.

Jednak ich niezawodność silnie zależy od jakości komponentów oraz warunków eksploatacji.

Czynniki wpływające na MTBF w pneumatyce

• jakość sprężonego powietrza (filtracja, osuszanie),

• właściwe smarowanie,

• poprawny dobór siłowników i zaworów,

• eliminacja nieszczelności.

Czynniki wpływające na MTTR

• modularność systemów,

• dostępność komponentów,

• zastosowanie szybkozłączy i systemów plug & play,

• dokumentacja techniczna i standaryzacja.

Optymalizacja MTBF i MTTR z wykorzystaniem rozwiązań Pneumat System

W kontekście praktycznym, poprawa wskaźników MTBF i MTTR jest możliwa dzięki zastosowaniu odpowiednich komponentów oraz strategii utrzymania ruchu. Oferta Pneumat System doskonale wpisuje się w te potrzeby.

Jak Pneumat System wpływa na MTBF?

Wysokiej jakości komponenty pneumatyczne:

• siłowniki o zwiększonej trwałości,

• zawory renomowanych producentów,

• przewody odporne na uszkodzenia mechaniczne.

Systemy przygotowania powietrza:

• filtry ciśnieniowe i osuszacze eliminujące zanieczyszczenia,

• Reduktory ciśnienia stabilizujące ciśnienie.

Jak Pneumat System wpływa na MTTR?

Rozwiązania skracające czas naprawy:

• szybkozłącza pneumatyczne,

• modułowe układy przygotowania powietrza,

• łatwo dostępne części zamienne.

Wsparcie techniczne i doradcze:

• szybka diagnostyka problemów,

• dostępność dokumentacji,

• wsparcie w doborze komponentów.

Strategie poprawy wskaźników MTBF i MTTR

Zwiększenie MTBF

• wdrożenie prewencyjnego utrzymania ruchu (PM),

• monitorowanie parametrów pracy,

• stosowanie komponentów wysokiej jakości,

• eliminacja przyczyn źródłowych awarii (RCA).

Redukcja MTTR

• standaryzacja części,

• szkolenia techniczne dla służb UR,

• wdrożenie systemów CMMS,

• utrzymywanie zapasów krytycznych komponentów.

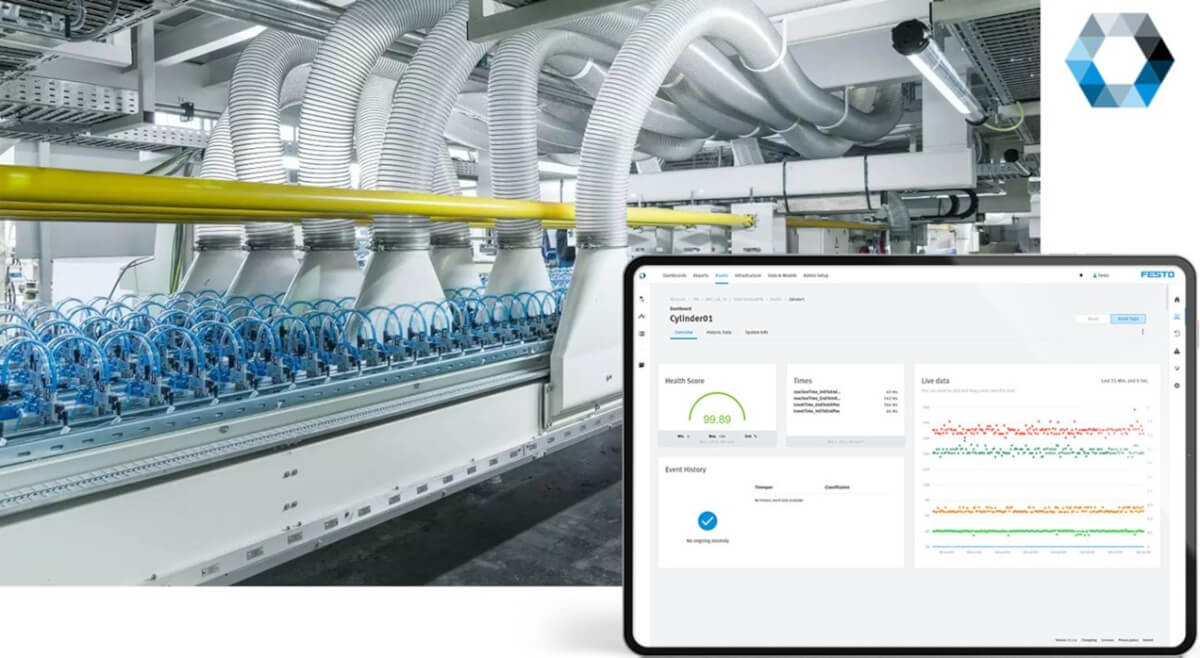

MTBF i MTTR w kontekście Przemysłu 4.0

W nowoczesnych zakładach produkcyjnych wskaźniki te są coraz częściej integrowane z systemami:

• IoT,

• SCADA,

• MES.

Dzięki analizie danych w czasie rzeczywistym możliwe jest:

• prognozowanie awarii (predictive maintenance),



• dynamiczna optymalizacja MTBF,

• automatyczne skracanie MTTR poprzez szybką diagnostykę.

Praktyczne przykłady obliczeń MTBF i MTTR w instalacjach pneumatycznych

Aby lepiej zrozumieć znaczenie wskaźników MTBF i MTTR, warto przeanalizować ich zastosowanie w rzeczywistych warunkach przemysłowych.

Przykład 1 – Siłownik pneumatyczny w linii produkcyjnej

Załóżmy, że siłownik pracuje w systemie transportu detali:

• całkowity czas pracy w miesiącu: 720 godzin

• liczba awarii: 4

Obliczenie:

• MTBF = 720 / 4 = 180 godzin

Oznacza to, że średnio co 180 godzin dochodzi do awarii.

Jeśli łączny czas napraw wyniósł 8 godzin:

• MTTR = 8 / 4 = 2 godziny

Przykład 2 – Układ przygotowania powietrza (FRL)

Dla układu filtr-reduktor-smarownica:

• czas pracy: 2000 godzin

• liczba awarii: 2

• łączny czas napraw: 10 godzin

Wyniki:

• MTBF = 1000 godzin

• MTTR = 5 godzin

Analiza przyczyn niskiego MTBF w systemach pneumatycznych

W praktyce przemysłowej niski wskaźnik MTBF często wynika nie z jakości komponentów, lecz z błędów systemowych.

Najczęstsze przyczyny:

• zanieczyszczone sprężone powietrze (olej, woda, pył),

• nieprawidłowy dobór średnicy przewodów,

• przeciążenie siłowników,

• brak regularnych przeglądów,

• nieszczelności instalacji,

• niestabilne ciśnienie.

Skutki:

• częste awarie zaworów,

• zużycie uszczelnień,

• spadki wydajności systemu,

• wzrost kosztów energii.

Analiza przyczyn wysokiego MTTR

Wysoki MTTR oznacza problemy organizacyjne lub techniczne w utrzymaniu ruchu.

Kluczowe czynniki:

• brak dostępności części zamiennych,

• skomplikowana konstrukcja urządzeń,

• brak dokumentacji technicznej,

• niewystarczające kompetencje zespołu UR,

• brak standaryzacji komponentów.

Przykład z praktyki:

W zakładach, gdzie stosuje się różne typy szybkozłączy i zaworów od wielu producentów, czas identyfikacji i wymiany komponentu znacząco się wydłuża.

Integracja MTBF i MTTR z systemami CMMS

Nowoczesne utrzymanie ruchu wykorzystuje systemy klasy CMMS (Computerized Maintenance Management System), które automatyzują zbieranie danych o awariach.

Korzyści:

• automatyczne wyliczanie MTBF i MTTR,

• analiza trendów awaryjności,

• planowanie przeglądów,

• zarządzanie częściami zamiennymi,

• raportowanie KPI.

W praktyce:

Dzięki CMMS możliwe jest szybkie wykrycie:

• spadku MTBF dla konkretnego typu zaworu,

• wydłużenia MTTR dla określonej linii produkcyjnej.

MTBF i MTTR a koszty przestojów

Każda awaria generuje koszty:

• bezpośrednie (naprawa, części),

• pośrednie (utrata produkcji, opóźnienia dostaw).

Zależność:

• niski MTBF → częste przestoje

• wysoki MTTR → długie przestoje

Przykład:

• linia produkująca 1000 szt./h

• przestój 2 godziny → strata 2000 sztuk

Redukcja MTTR o 50% może oznaczać realne oszczędności rzędu setek tysięcy zł rocznie.

Rola standaryzacji komponentów pneumatycznych

Jednym z najskuteczniejszych sposobów poprawy MTTR jest standaryzacja.

Korzyści:

• szybsza identyfikacja części,

• łatwiejszy magazyn,

• krótszy czas napraw,

• mniejsze ryzyko błędów.

W kontekście Pneumat System:

• szeroka dostępność komponentów,

• kompatybilność rozwiązań,

• możliwość budowy jednolitych systemów.

Predictive Maintenance a MTBF i MTTR

Nowoczesne podejście do utrzymania ruchu zakłada przejście od:

• reaktywnego → do predykcyjnego.

Jak to wpływa na wskaźniki?

Predictive Maintenance:

• zwiększa MTBF (zapobieganie awariom),

• zmniejsza MTTR (wcześniejsza diagnoza).

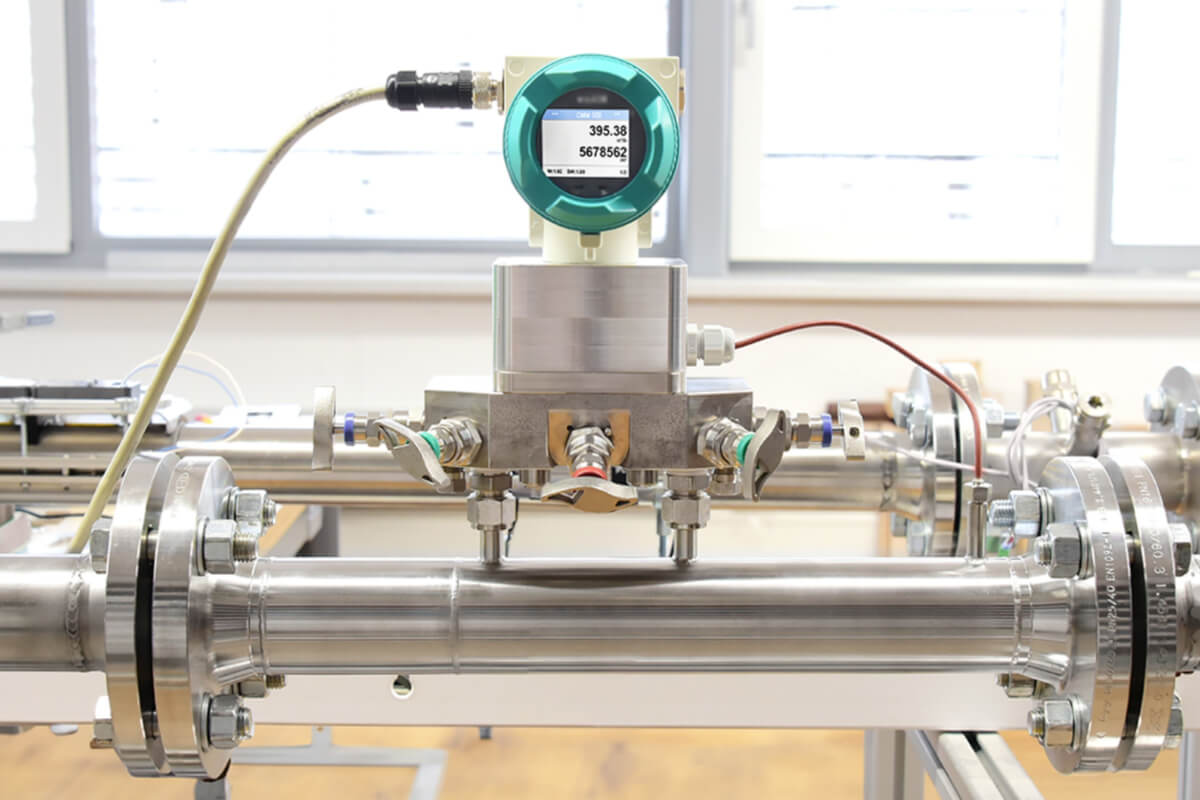

Technologie:

• czujniki ciśnienia i przepływu,

• monitoring drgań,

• analiza danych w czasie rzeczywistym.

Znaczenie jakości sprężonego powietrza

W pneumatyce jakość medium roboczego ma kluczowe znaczenie dla MTBF.

Zanieczyszczenia powodują:

• korozję elementów,

• uszkodzenia uszczelnień,

• blokowanie zaworów.

Rozwiązania:

• filtry dokładne,

• osuszacze,

• separatory kondensatu.

MTBF i MTTR jako element strategii Lean Manufacturing

W podejściu Lean:

• eliminujemy straty (muda),

• przestoje są jedną z największych strat.

Rola wskaźników:

• MTBF → stabilność procesu

• MTTR → szybkość reakcji

Integracja z:

• TPM (Total Productive Maintenance),

• Kaizen,

• OEE (Overall Equipment Effectiveness).

Najlepsze praktyki dla działów utrzymania ruchu

W zakresie MTBF:

• monitorowanie danych historycznych,

• analiza przyczyn awarii (RCA),

• stosowanie wysokiej jakości komponentów,

• regularne przeglądy.

W zakresie MTTR:

• przygotowanie procedur serwisowych,

• dostępność części,

• szkolenia pracowników,

• stosowanie rozwiązań modułowych.
