Pneumatyka w wyposażeniu magazynu

Gdzie w magazynie pracuje pneumatyka? Mapa zastosowań

W magazynie o wysokiej automatyzacji pneumatykę znajdziesz w czterech „warstwach”:

1. Warstwa wykonawcza (ruch i manipulacja): siłowniki, chwytaki, napędy obrotowe, hamulce i amortyzatory, podciśnienie (eżektory, przyssawki), dociski, zapadki, stopery, przepychacze.

2. Warstwa procesowa (powietrze jako medium technologiczne): odmuch do czyszczenia i osuszania, zdmuchiwanie etykiet / folii, separacja lekkich zanieczyszczeń, przedmuch dysz w stacjach pakowania, dysze i noże powietrzne tj. „air-knife”.

3. Warstwa dystrybucji i jakości powietrza: uzdatnianie (filtracja, redukcja, osuszanie), rozprowadzenie, monitorowanie ciśnienia / przepływu, zarządzanie wyciekami, punkty serwisowe.

4. Warstwa bezpieczeństwa i zgodności: zawory bezpieczeństwa, szybkie odpowietrzanie, blokady / LOTO, układy zgodne z ISO 4414, integracja z funkcjami bezpieczeństwa (np. odcięcie energii pneumatycznej w strefie).

W praktyce „pneumatyka magazynowa” to nie jeden cylinder przy stoperze, tylko cała architektura: źródło powietrza → przygotowanie → dystrybucja → wykonawstwo → diagnostyka i UR.

Siłowniki pneumatyczne – podstawowy napęd logistyki wewnętrznej

Typowe zadania siłowników w magazynie

• Stopery i separatory na przenośnikach rolkowych / taśmowych (zatrzymanie i zwolnienie jednostki ładunkowej).

• Przepychacze/pop-up transfery (zmiana toru, zrzut na linię boczną).

• Dociski i pozycjonery w stacjach pakowania, etykietowania, owijania.

• Zamykanie i ryglowanie osłon, bramek, drzwi serwisowych (często z czujnikami położenia).

• Paletyzacja pomocnicza: wysuwy, wyrównywanie, centrowanie palety.

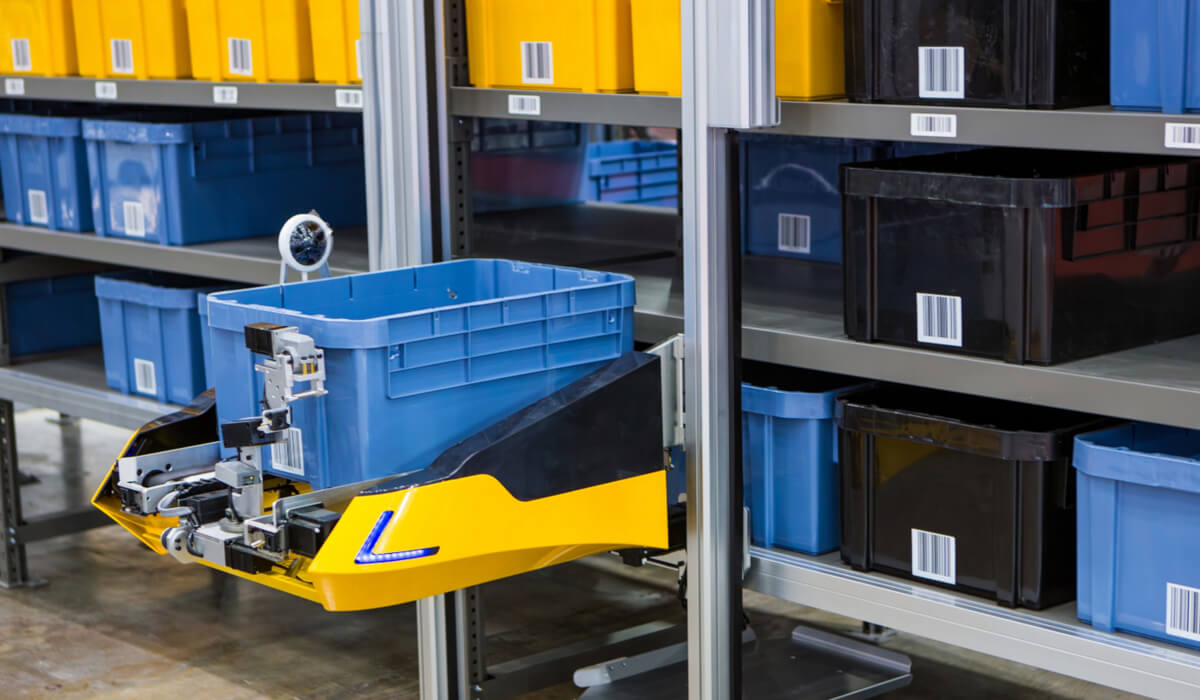

• Stacje kompletacji: mechanizmy „pick-to-light” z elementami popychającymi, wyrzutniki tacek, blokady pojemników.

Jak dobrać siłownik do aplikacji magazynowej (praktycznie)

Dobór sprowadza się do kilku parametrów, ale w magazynach kluczowe są: dynamika, odporność na zabrudzenia i cykliczność.

Siła:

F≈p⋅A⋅η

gdzie 𝑝– ciśnienie robocze, 𝐴– pole tłoka, 𝜂– sprawność (tarcie / uszczelnienia).

W praktyce zostaw zapas na tarcie prowadnic, klinowanie kartonów i różne masy SKU.

• Prędkość i amortyzacja: szybkie linie sortujące wymagają kontroli prędkości (dławiki zwrotne) i często amortyzacji końcowej (zintegrowanej w siłowniku lub zewnętrznej).

• Prowadzenie: przy obciążeniach bocznych (popychacze, dociski) lepiej stosować siłowniki prowadzone / prowadnice z łożyskowaniem niż „goły” cylinder – zwiększa to żywotność i stabilność.

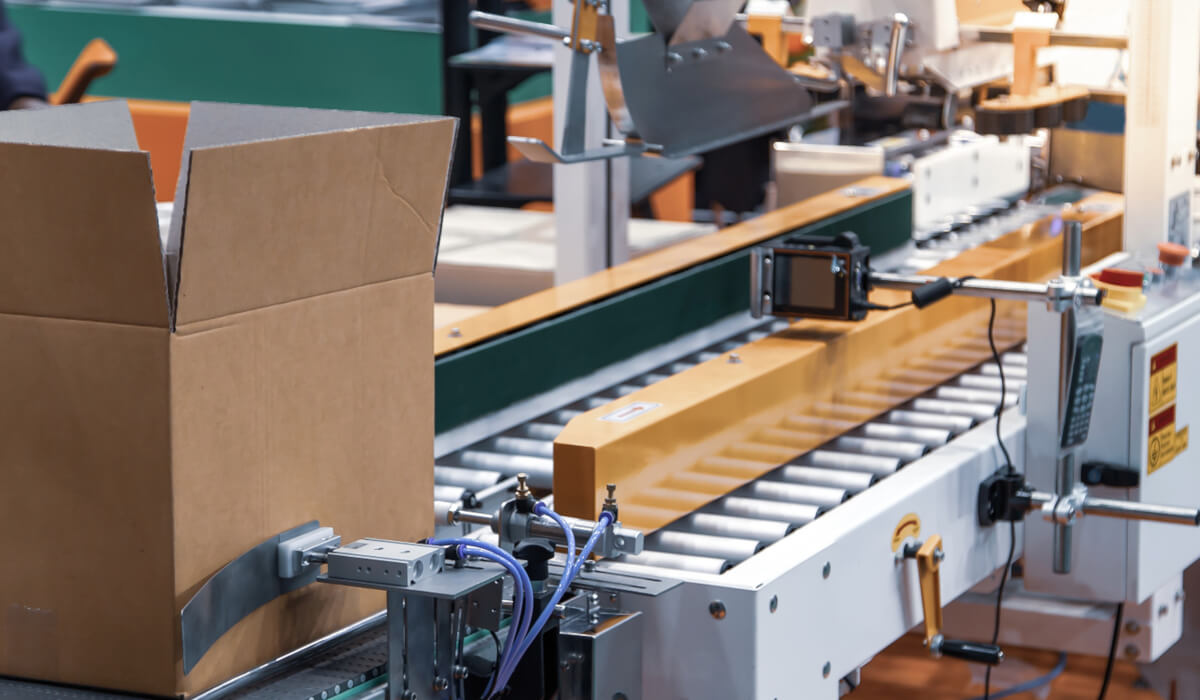

• Czujniki położenia: w automatyce magazynowej standardem są czujniki (np. magnetyczne) do potwierdzania wysunięcia / wsunięcia. To minimalizuje zacięcia i ułatwia diagnostykę.

Co typowo dostarcza Pneumat System w tym obszarze

W praktyce w takim projekcie potrzebujesz nie tylko samych siłowników, ale też „ekosystemu”: uchwyty, mocowania, przeguby, dławiki, zawory, czujniki, złącza i przewody. Pneumat System w takich wdrożeniach zwykle pokrywa kompletację całych zespołów pneumatycznych dla stacji: od napędu po osprzęt przyłączeniowy i przygotowanie powietrza w punkcie poboru.

Zawory i wyspy zaworowe – serce sterowania ruchem

Zawory rozdzielające i ich rola w magazynie

Najczęściej spotkasz:

• zawory 5/2 i 5/3 do siłowników dwustronnego działania (stopery, przepychacze, dociski),

• zawory 3/2 do siłowników jednostronnych, dmuchów i podciśnienia,

• zawory dławiąco-zwrotne do regulacji prędkości,

• zawory szybkiego spustu do dynamicznych cykli (szybkie odpowietrzenie komory siłownika),

• zawory bezpieczeństwa i odcinające w układach strefowych.

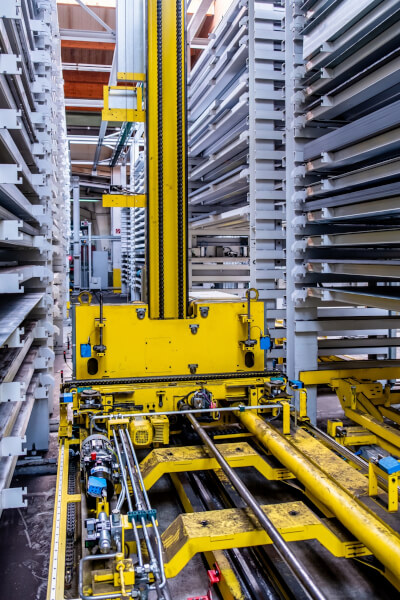

W nowoczesnym magazynie zawory nie są „rozsiane” luzem – bardzo często pracują jako wyspy zaworowe z komunikacją (np. PROFINET / EtherNet / IP) lub zdalnymi modułami I/O. Z punktu widzenia UR to ogromna zaleta: mniej okablowania, szybsza wymiana, diagnostyka kanałów, liczniki cykli, alarmy spadków ciśnienia.

Co jest krytyczne przy doborze zaworów do logistyki

• Przepływ i czasy przełączania – w sorterach i szybkich przepychaczach liczą się milisekundy; zbyt mały przepływ = „muł” i niedomknięcia.

• Odporność na zanieczyszczenia – pył kartonowy i folia potrafią zabić zawór szybciej niż „ciężki” przemysł; dlatego jakość powietrza i filtracja są realnie kluczowe.

• Strategia awaryjna – po zaniku zasilania: czy siłownik ma się zatrzymać, wrócić, czy przejść w stan bezpieczny? To determinuje dobór 5/3 (środek zamknięty / odpowietrzony) vs 5/2.

Pneumat System w praktyce

W ofercie Pneumat System typowo dobiera się zawory i osprzęt tak, by stacja była „serwisowalna”: szybkozłącza, modularność, elementy montażowe, przygotowanie powietrza przy maszynie, a w razie potrzeby także kompletne zespoły: zawór + dławiki + tłumiki hałasu + okablowanie + dokumentacja przyłączeń.

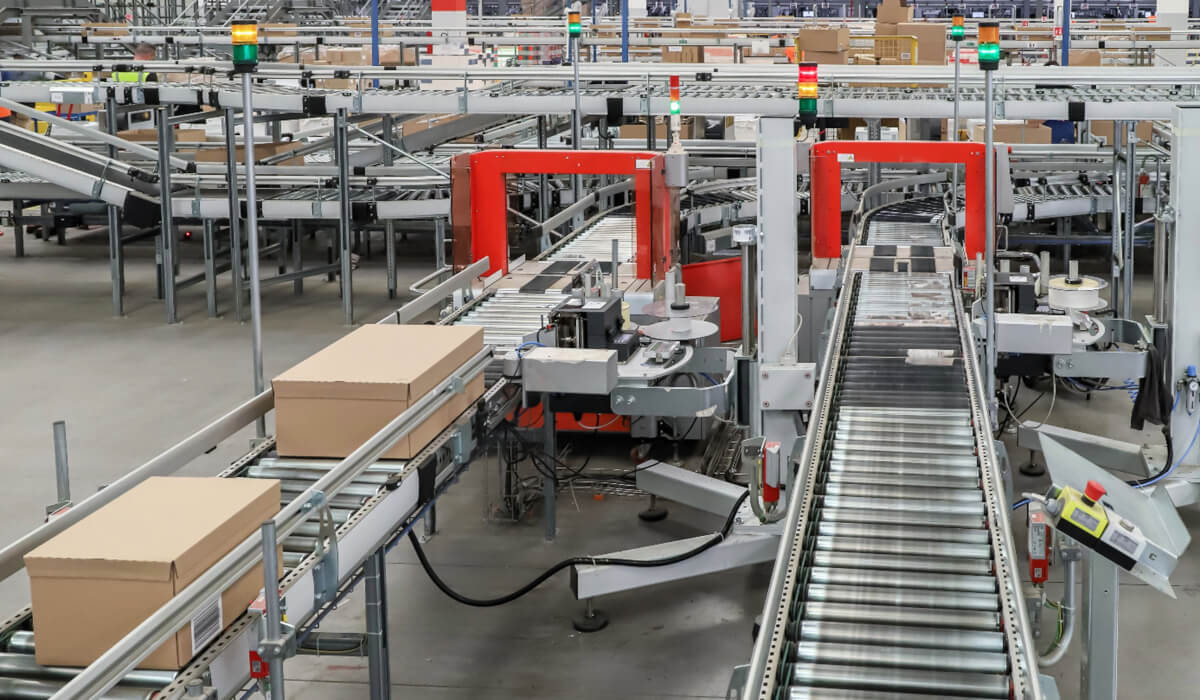

Przygotowanie powietrza (FRL) i jakość medium – fundament niezawodności

Automatyzacja magazynu bywa myląca: wiele osób inwestuje w roboty i software, a tnie koszty na przygotowaniu powietrza. Efekt? Zawory kleją się od kondensatu, uszczelnienia puchną od oleju, a eżektory tracą wydajność.

Standard jakości: o co chodzi z ISO 8573-1

Wymagania co do klasy czystości zależą od aplikacji, ale magazyn zwykle potrzebuje:

• stabilnego ciśnienia (reduktory z dobrą charakterystyką),

• filtracji cząstek (pył, rdza z instalacji),

• kontroli kondensatu (osuszanie lub separacja wody),

• kontroli oleju (jeśli masz strefy „bezolejowe”, np. okolice produktów wrażliwych).

ISO 8573-1 opisuje klasy jakości sprężonego powietrza (cząstki / woda / olej). Dla UR najważniejsze jest, by zdefiniować klasę docelową i konsekwentnie ją utrzymać.

Moduły, których nie powinno zabraknąć

• Filtr wstępny + filtr dokładny, najlepiej z manometrem różnicowym lub wskaźnikiem zabrudzenia.

• Reduktor z odpowiednią przepustowością (zapas na piki przepływu).

• Odwadniacz i spust kondensatu (automatyczny spust to często must-have).

• Zawór odcinający + LOTO (bezpieczne serwisowanie).

• Miękki start / szybkie odpowietrzenie dla całych sekcji (szczególnie w strefach z osłonami).

Pneumat System typowo dostarcza zestawy przygotowania powietrza dobrane do przepływów i warunków, wraz z armaturą odcinającą i elementami serwisowymi.

Dystrybucja sprężonego powietrza: instalacja, złącza, węże, armatura

W magazynie powietrze musi dotrzeć do wielu punktów: stacje pakowania, przystanki przenośników, wyspy zaworowe, podciśnienie. Właśnie tu powstają największe straty energii – i największe problemy UR.

Węże i przewody – nie tylko „średnica i długość”

• Średnica wewnętrzna decyduje o spadku ciśnienia przy impulsowym poborze (typowe dla siłowników). Zbyt cienki przewód = wolniejsze cykle i niestabilność.

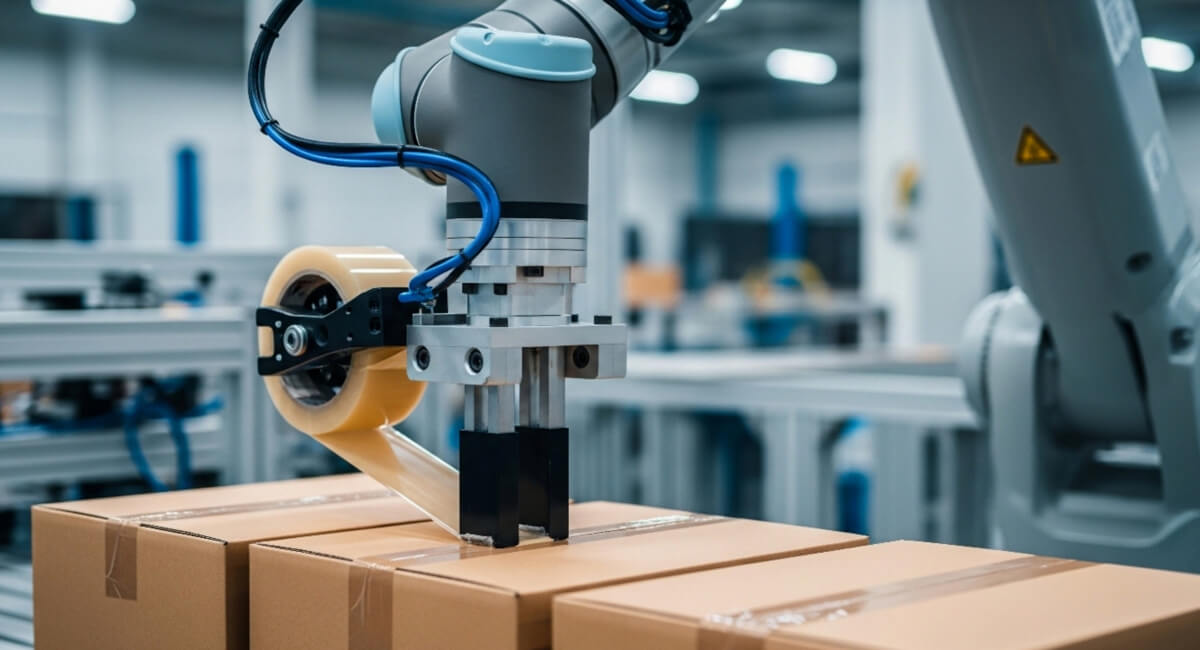

• Materiał: w środowisku z pyłem i ruchem (łańcuchy kablowe, trasy) ważna jest odporność mechaniczna i promień gięcia.

• Prowadzenie: unikanie załamań, ochrona przed tarciem, właściwe odciążenie przy złączkach.

Złączki i szybkozłącza – małe elementy, duże konsekwencje

W praktyce problemy z magazynową pneumatyką bardzo często zaczynają się od:

• mikronieszczelności na złączkach,

• złej tolerancji cięcia przewodu,

• drgań i luzowania połączeń,

• braku standaryzacji (10 typów złączek na jednym obiekcie).

Standaryzacja osprzętu i jakość montażu dają realne oszczędności energii i mniej przestojów. Pneumat System zwykle wspiera takie projekty poprzez dobór spójnego „koszyka” złączek, przewodów i armatury do całego magazynu.

Podciśnienie w magazynie: eżektory, przyssawki i chwytanie „bezdotykowe”

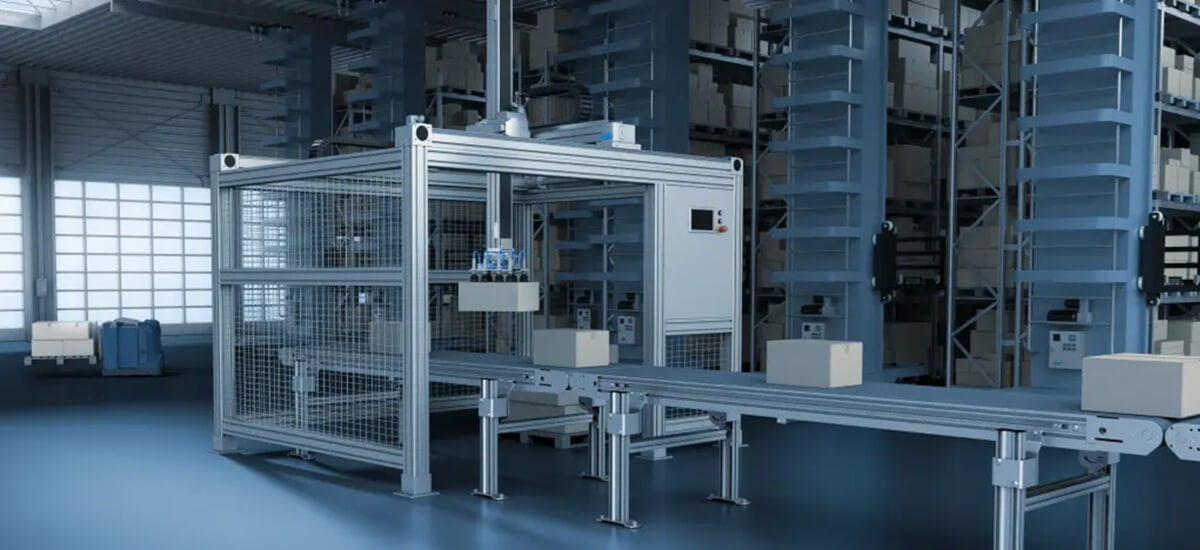

Tam, gdzie towar jest zróżnicowany (kartony, tacki, foliopaki, worki), podciśnienie bywa bezkonkurencyjne: prosty chwyt, mało mechaniki, szybkie cykle.

Główne zastosowania

• Pick&place w stacjach kompletacji i pakowania,

• Depaletyzacja/paletyzacja lekkich ładunków,

• Podawanie i separacja arkuszy/etykiet/folii,

• Stabilizacja produktu podczas zgrzewania/etykietowania.

Co jest najważniejsze technicznie

• Dobór przyssawki (średnica, kształt, mieszki) do powierzchni i nieszczelności opakowania.

• Źródło podciśnienia: eżektor (Venturi) jest szybki i prosty, ale „zjada” sprężone powietrze. W aplikacjach ciągłych warto rozważać rozwiązania bardziej energooszczędne lub z funkcją oszczędzania (np. utrzymanie podciśnienia).

• Diagnostyka: czujnik podciśnienia pozwala wykryć brak pobrania i reagować zanim produkt spadnie.

Pneumat System w praktyce dostarcza osprzęt do systemów podciśnieniowych: od złączy i przewodów, przez eżektory i przyssawki, po elementy sterowania i przygotowania powietrza dla tych stacji.

Odrzut, odmuch, „air-knife” – powietrze jako narzędzie procesowe

W magazynach pracujących z kartonem i folią odmuch jest wszechobecny:

• czyszczenie czujników i skanerów,

• zdmuchiwanie ścinków etykiet,

• osuszanie powierzchni przed etykietą,

• separacja lekkich elementów.

Tu liczą się trzy rzeczy:

1. Stabilne ciśnienie i filtracja (dysze nie lubią brudu),

2. Dobrze dobrane dysze (optymalizacja zużycia powietrza),

3. Sterowanie czasem (impuls zamiast ciągłego dmuchania = ogromne oszczędności).

To obszar, w którym UR bardzo szybko widzi zwrot: ograniczenie „wiecznie dmuchających” dysz potrafi radykalnie obniżyć zużycie sprężonego powietrza.

Bezpieczeństwo układów pneumatycznych w magazynie

Magazyn to dużo ruchu i współdzielenie przestrzeni (operatorzy, serwis, wózki, roboty AMR / AGV). Pneumatyka musi mieć przewidziane stany bezpieczne.

Co powinno być standardem

• Odcinanie i odpowietrzanie strefowe (sekcja przenośników vs stacja paletyzacji).

• Zawory bezpieczeństwa / szybkie odpowietrzanie dla energii pneumatycznej w strefie serwisu.

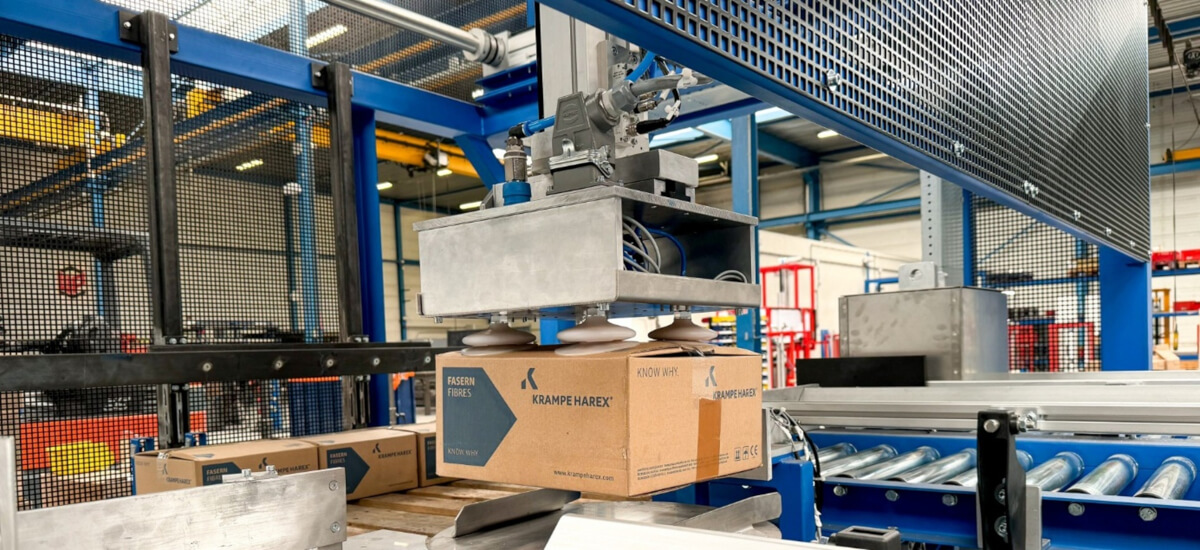

• Procedury LOTO (blokowanie zasilania, rozładowanie ciśnienia resztkowego).

• Zgodność z ISO 4414 (bezpieczeństwo układów pneumatycznych) i spójność z wymaganiami bezpieczeństwa maszyn (np. ISO 13849 w zakresie funkcji bezpieczeństwa – zależnie od architektury).

W praktyce dobór elementów odcinających, zaworów bezpieczeństwa i logiki odciążenia to temat, w którym warto mieć jednego, spójnego dostawcę komponentów oraz dokumentacji.

Diagnostyka i utrzymanie ruchu: jak pneumatykę przygotować na realia 24/7

Automatyczny magazyn pracuje często 2–3 zmiany i ma bardzo wysoką wrażliwość na przestoje. Pneumatyka jest wdzięczna diagnostycznie – pod warunkiem, że ją tak zaprojektujesz.

Co realnie pomaga UR

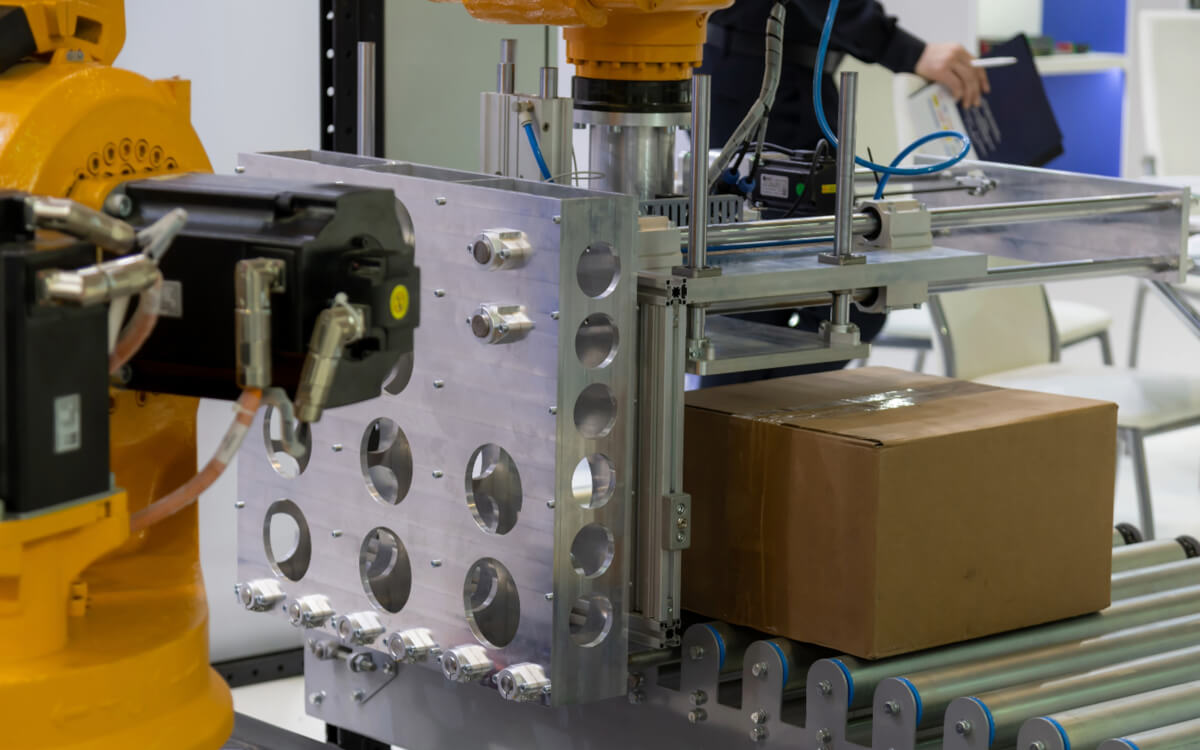

• Czujniki ciśnienia i przepływu w sekcjach (wykrywanie wycieków i spadków wydajności),

• Liczniki cykli na krytycznych siłownikach (predykcja zużycia uszczelnień),

• Modularność (wyspy zaworowe, szybkozłącza, standaryzacja) – wymiana w 15 minut zamiast 2 godzin,

• Punkty serwisowe: zawór odcinający + odpowietrzenie + manometr w pobliżu stacji.

Najczęstsze błędy projektowe (i jak ich uniknąć)

• Zbyt małe średnice przewodów „bo taniej” → wolne cykle, niestabilność.

• Brak filtracji i spustu kondensatu → awarie zaworów, eżektorów, czujników.

• Brak strategii stanów awaryjnych → niekontrolowane ruchy po powrocie zasilania.

• Brak standaryzacji osprzętu → magazyn części zamiennych rośnie wykładniczo.

• „Wieczne przedmuchy” → koszty energii sprężonego powietrza rosną bez kontroli.

Jak wygląda kompletna architektura pneumatyczna w zautomatyzowanym magazynie?

Jeśli to zebrać w jeden, logiczny system, dobrze zaprojektowany magazyn ma:

1. Centralne źródło sprężonego powietrza (kompresory + osuszanie + filtracja główna).

2. Dystrybucję z podziałem na strefy (hale, antresole, stacje).

3. Lokalne przygotowanie powietrza (FRL) przy maszynach – pod konkretny przepływ i wymaganą jakość.

4. Wyspy zaworowe i logikę sterowania z diagnostyką.

5. Wykonawstwo: siłowniki, chwytaki, eżektory, dysze, stopery, amortyzatory.



6. Bezpieczeństwo: odcinanie/odpowietrzanie, LOTO, stany bezpieczne.

7. Utrzymanie ruchu: monitoring, standaryzacja, szybka dostępność części.

Właśnie w punktach 3–7 oferta Pneumat System zwykle „robi różnicę”: możesz zbudować spójny zestaw komponentów do całego magazynu (od przygotowania powietrza, przez armaturę, złącza i węże, aż po napędy i zawory), co upraszcza zakupy, serwis, magazyn części oraz dokumentację.

Przykładowe „pakiety” pneumatyczne dla stref magazynu (praktyczne podejście)

A) Strefa przenośników i sorterów

• siłowniki do stoperów/przepychaczy (często prowadzone),

• zawory 5/2 + dławiki + szybki spust,

• przygotowanie powietrza z dobrą filtracją,

• złącza i przewody o odpowiedniej średnicy (impulsowe przepływy!),

• czujniki położenia (sygnał do PLC: „produkt zablokowany / przepychacz wysunięty”).

B) Pakowanie i etykietowanie

• dociski, pozycjonery, mikro-siłowniki,

• dysze odmuchowe sterowane impulsowo,

• eżektory/przyssawki do manipulacji kartonem/folią,

• redukcja i stabilizacja ciśnienia (wahania = gorsza powtarzalność).

C) Paletyzacja i przygotowanie wysyłek

• siłowniki o większej sile do centrowania i blokowania,

• elementy amortyzacji i hamowania,

• strefowe odcinanie i odpowietrzanie dla bezpieczeństwa serwisu.
