Równanie Saint Venanta i Wantzela - znaczenie dla pneumatyki, pomiarów sprężonego powietrza i diagnostyki instalacji
W nowoczesnym przemyśle sprężone powietrze pozostaje jednym z najważniejszych mediów energetycznych. Napędy pneumatyczne, zawory, siłowniki, układy przygotowania powietrza, instalacje transportu pneumatycznego oraz systemy sterowania wykorzystują zjawiska przepływu gazów pod ciśnieniem praktycznie w każdej gałęzi przemysłu. W wielu przypadkach projektanci i inżynierowie utrzymania ruchu spotykają się z sytuacją, w której dalsze zwiększanie różnicy ciśnień nie powoduje już wzrostu natężenia przepływu. Zjawisko to określa się jako przepływ krytyczny (ang. choked flow, sonic flow).
Podstawą matematycznego opisu tego zjawiska jest równanie Saint-Venanta i Wantzela, wyprowadzone dla adiabatycznego wypływu gazu przez przewężenie. Równanie to od ponad stu lat stanowi fundament obliczeń dysz, zaworów, kryz pomiarowych, regulatorów ciśnienia oraz elementów pneumatyki przemysłowej. Jego praktyczne znaczenie jest ogromne – pozwala określić maksymalny możliwy przepływ gazu przez dany przekrój, a także przewidzieć zachowanie instalacji sprężonego powietrza w warunkach dużych spadków ciśnienia.
Czym jest równanie Saint-Venanta?
Równanie Saint-Venanta i Wantzela opisuje prędkość wypływu gazu ze zbiornika lub przewodu przy założeniu:
przepływu ustalonego,
braku wymiany ciepła z otoczeniem (przemiana adiabatyczna),
pomijalnych strat tarcia,
zachowania energii przepływającego medium.
Jest ono szczególnym rozwinięciem zasad mechaniki płynów ściśliwych oraz równania energii dla gazów. Prędkość wypływu gazu można wyznaczyć z zależności:
v = √( 2κ / (κ - 1) · R · T1 [ 1 - (p2 / p1)(κ - 1) / κ ] )
gdzie:
v – prędkość wypływu gazu [m/s],
κ – wykładnik adiabaty (dla powietrza około 1,4),
R – indywidualna stała gazowa [J/(kg·K)],
T₁ – temperatura bezwzględna przed przewężeniem [K],
p₁ – ciśnienie absolutne przed przewężeniem,
p₂ – ciśnienie absolutne za przewężeniem.
Równanie pokazuje, że wraz ze wzrostem różnicy ciśnień gaz przyspiesza. Jednak tylko do pewnego momentu. Po osiągnięciu określonej granicy pojawia się przepływ krytyczny.
Gaz jako medium ściśliwe
W hydraulice często można przyjmować ciecz jako medium nieściśliwe. W pneumatyce sytuacja wygląda zupełnie inaczej. Sprężone powietrze:
zmienia gęstość wraz z ciśnieniem,
magazynuje energię sprężystości,
podlega zjawiskom falowym,
może osiągać prędkości zbliżone do prędkości dźwięku.
Oznacza to, że klasyczne równania Bernoulliego dla cieczy nie są wystarczające do opisu rzeczywistych procesów zachodzących w instalacjach pneumatycznych. Mechanika gazów ściśliwych wymaga uwzględnienia:
zmian gęstości,
zmian temperatury,
energii wewnętrznej gazu,
lokalnych zmian liczby Macha,
występowania fal ciśnienia.
Dlatego równanie Saint-Venanta stanowi jedno z podstawowych narzędzi analitycznych stosowanych podczas projektowania układów pneumatycznych.
Liczba Macha
Jednym z najważniejszych parametrów opisujących przepływ gazów jest liczba Macha:
Ma = v / a
gdzie:
Ma – liczba Macha,
v – prędkość przepływu gazu,
a – lokalna prędkość dźwięku.
Dla powietrza w temperaturze 20°C prędkość dźwięku wynosi około:
a ≈ 343 m/s
Wyróżnia się:
przepływ poddźwiękowy (Ma < 1),
przepływ krytyczny (Ma = 1),
przepływ naddźwiękowy (Ma > 1).
W większości instalacji pneumatycznych przepływ jest poddźwiękowy. Jednak w zaworach, dyszach, reduktorach i przewężeniach bardzo często lokalnie osiągana jest liczba Macha równa 1. Wtedy pojawia się przepływ krytyczny.
Na czym polega przepływ krytyczny gazów?
Przepływ krytyczny występuje wtedy, gdy prędkość gazu w najwęższym przekroju osiąga prędkość dźwięku. Od tego momentu informacja o dalszym spadku ciśnienia po stronie wylotowej nie może propagować się pod prąd przepływu. W rezultacie zwiększanie różnicy ciśnień nie powoduje już wzrostu masowego natężenia przepływu. Maksymalna wydajność została osiągnięta.
W praktyce oznacza to, że:
zawór osiąga maksymalną przepustowość,
dysza nie zwiększy wydatku mimo dalszego obniżania ciśnienia za nią,
przepływ zależy wyłącznie od parametrów po stronie zasilania.
Jest to jedno z najważniejszych zjawisk w pneumatyce przemysłowej.
Krytyczny stosunek ciśnień
Warunek wystąpienia przepływu krytycznego opisuje równanie:
p2 / p1 = (2 / (κ + 1))κ / (κ - 1)
Dla powietrza, gdzie:
κ=1,4
otrzymujemy:
p2 / p1 ≈ 0,528
Oznacza to, że przepływ krytyczny pojawia się wtedy, gdy ciśnienie za przewężeniem spadnie poniżej około 52,8% ciśnienia absolutnego przed przewężeniem.
Przykład:
ciśnienie absolutne przed zaworem: 7 bar,
ciśnienie absolutne za zaworem: 3 bar.
Ponieważ:
3/7 = 0,43
warunek krytyczny jest spełniony i dalsze obniżanie ciśnienia po stronie odbiornika nie zwiększy przepływu.
Prędkość dźwięku w gazie doskonałym
Prędkość dźwięku określa zależność:
a = √(κRT)
gdzie:
a – prędkość dźwięku [m/s],
κ – wykładnik adiabaty,
R – stała gazowa,
T – temperatura bezwzględna [K].
Dla powietrza o temperaturze 20°C (293 K)
a ≈ 343 m/s
Masowe natężenie przepływu podczas przepływu krytycznego
Jednym z najczęściej wykorzystywanych wzorów w projektowaniu instalacji pneumatycznych jest zależność określająca maksymalny masowy przepływ gazu:
ṁ = Cd A p1 √( κ / (R T1) · (2 / (κ + 1))(κ + 1) / (κ - 1) )
gdzie:
ṁ – masowe natężenie przepływu [kg/s],
Cd – współczynnik wypływu,
A – pole przekroju przewężenia [m²],
p₁ – ciśnienie absolutne przed przewężeniem,
R – stała gazowa,
T₁ – temperatura bezwzględna,
κ – wykładnik adiabaty.
Warto zauważyć, że po osiągnięciu przepływu krytycznego w równaniu nie występuje już ciśnienie za przewężeniem (p₂). Jest to matematyczne potwierdzenie faktu, że dalsze obniżanie ciśnienia po stronie odbiornika nie zwiększy przepływu gazu.
Zależność gęstości od ciśnienia
Przy analizie przepływu gazów często wykorzystuje się również równanie stanu gazu doskonałego:
ρ = p / (RT)
gdzie:
ρ – gęstość gazu [kg/m³],
p – ciśnienie absolutne [Pa],
R – indywidualna stała gazowa,
T – temperatura bezwzględna [K].
Równanie to wyjaśnia, dlaczego wraz ze wzrostem ciśnienia zwiększa się gęstość sprężonego powietrza, co bezpośrednio wpływa na masowe natężenie przepływu w instalacjach pneumatycznych.
Znaczenie przepływu krytycznego w pneumatyce
Dobór zaworów
Każdy zawór pneumatyczny posiada określony współczynnik przepływu. Jeżeli projektant nie uwzględni możliwości występowania przepływu krytycznego, może dojść do:ograniczenia wydajności układu,
spadku dynamiki siłowników,
wydłużenia cyklu produkcyjnego.
Dlatego producenci armatury pneumatycznej podają parametry przepływowe uwzględniające warunki przepływu krytycznego.
Projektowanie instalacji sprężonego powietrza
Przewody o zbyt małej średnicy mogą powodować:
nadmierne straty ciśnienia,
lokalne osiąganie warunków krytycznych,
ograniczenie wydajności całego systemu.
W praktyce oznacza to, że nawet bardzo wydajna sprężarka nie zapewni odpowiedniego przepływu przy źle zaprojektowanej sieci.
Transport pneumatyczny
W instalacjach transportu proszków, granulatów i materiałów sypkich występują lokalne przewężenia oraz dysze inżektorowe. Znajomość przepływu krytycznego pozwala:
dobierać średnice przewodów,
stabilizować parametry transportu,
ograniczać zużycie energii.

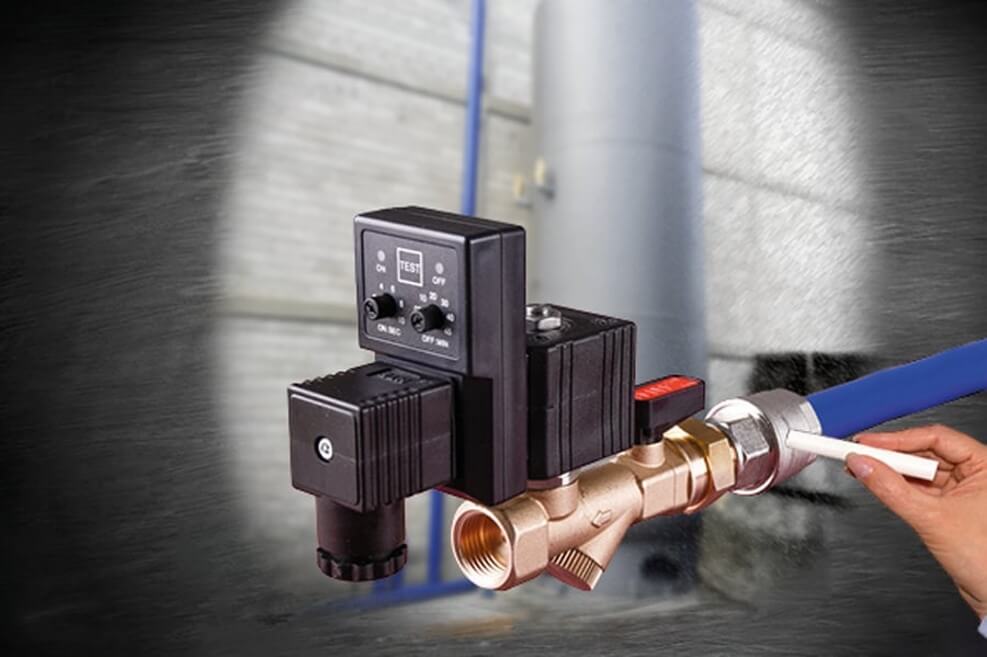

Równanie Saint-Venanta a jednostki przepływu stosowane w pneumatyce
W praktyce przemysłowej przepływ sprężonego powietrza wyraża się zwykle jako:
l/min,
Nl/min,
m³/h,
Nm³/h.
Należy pamiętać, że przepływ objętościowy i masowy nie są tym samym. Podczas przepływu krytycznego decydujące znaczenie ma przepływ masowy, ponieważ gęstość gazu zmienia się wraz z ciśnieniem. Z tego powodu producenci elementów pneumatycznych bardzo często posługują się przepływem znormalizowanym odnoszonym do warunków referencyjnych.
Diagnostyka sprężonego powietrza
Współczesne zakłady przemysłowe coraz większą uwagę poświęcają efektywności energetycznej. Koszt wytworzenia sprężonego powietrza należy do najwyższych kosztów mediów energetycznych w zakładzie. Dlatego coraz większą rolę odgrywa:

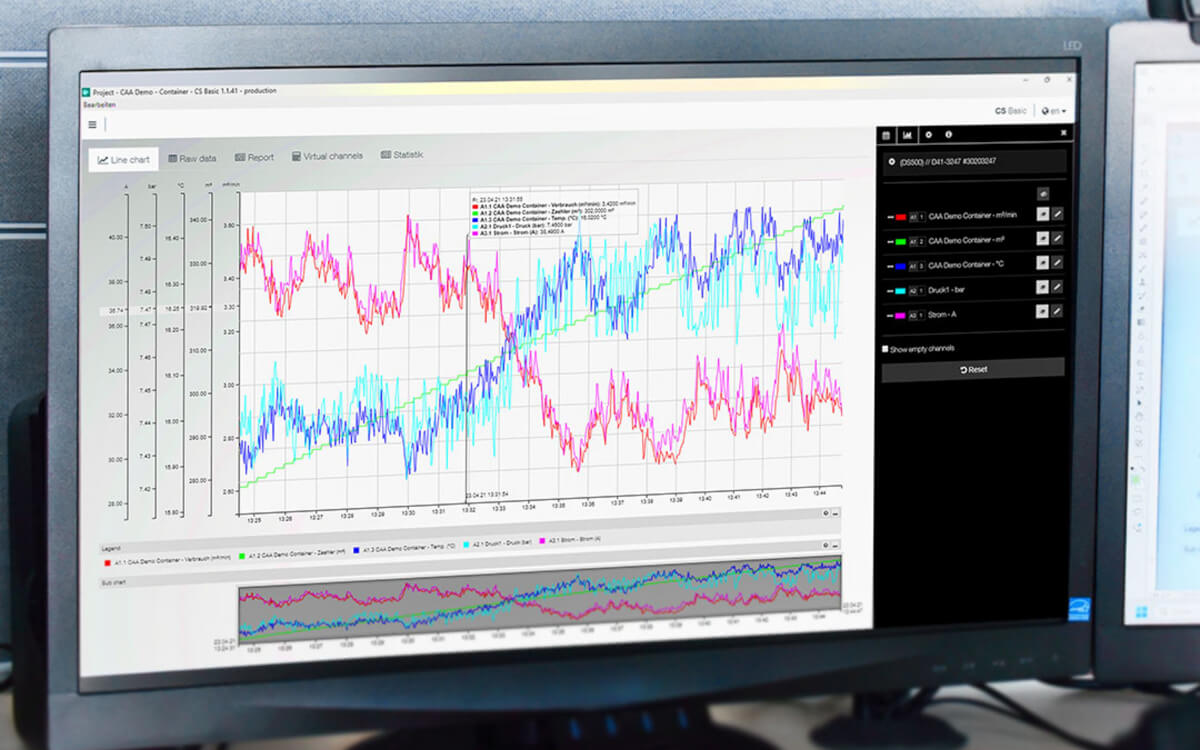

monitoring przepływu,
analiza strat,
wykrywanie wycieków,
ocena jakości sprężonego powietrza.
Dokładne pomiary przepływu wymagają uwzględnienia zjawisk charakterystycznych dla gazów ściśliwych, w tym wpływu zmian ciśnienia, temperatury i gęstości. Przepływ krytyczny może znacząco wpływać na interpretację wyników pomiarowych.

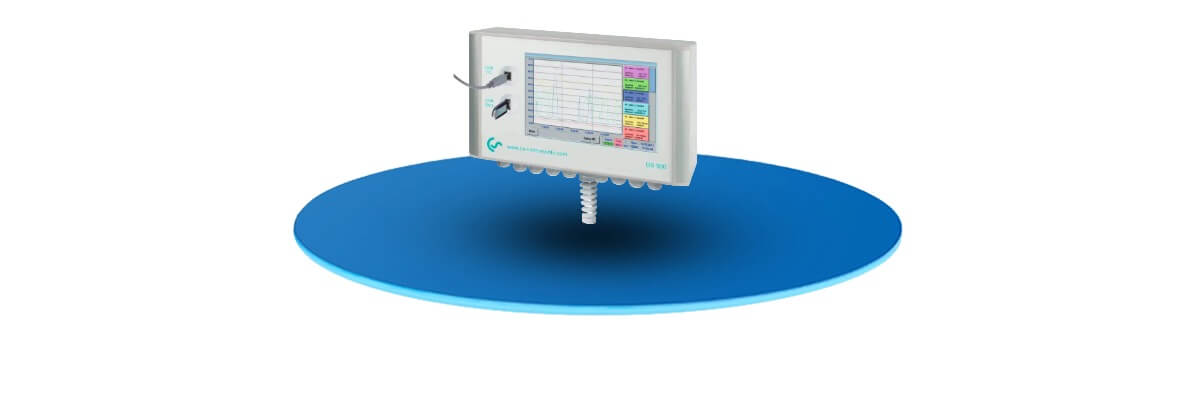

CS Instruments – zaawansowane pomiary przepływu sprężonego powietrza

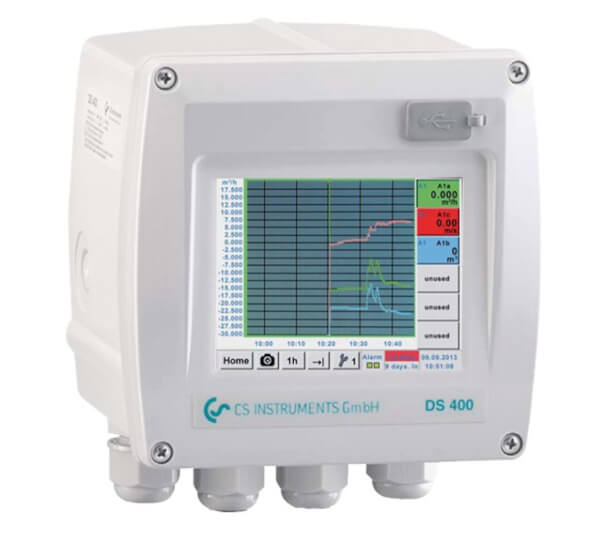

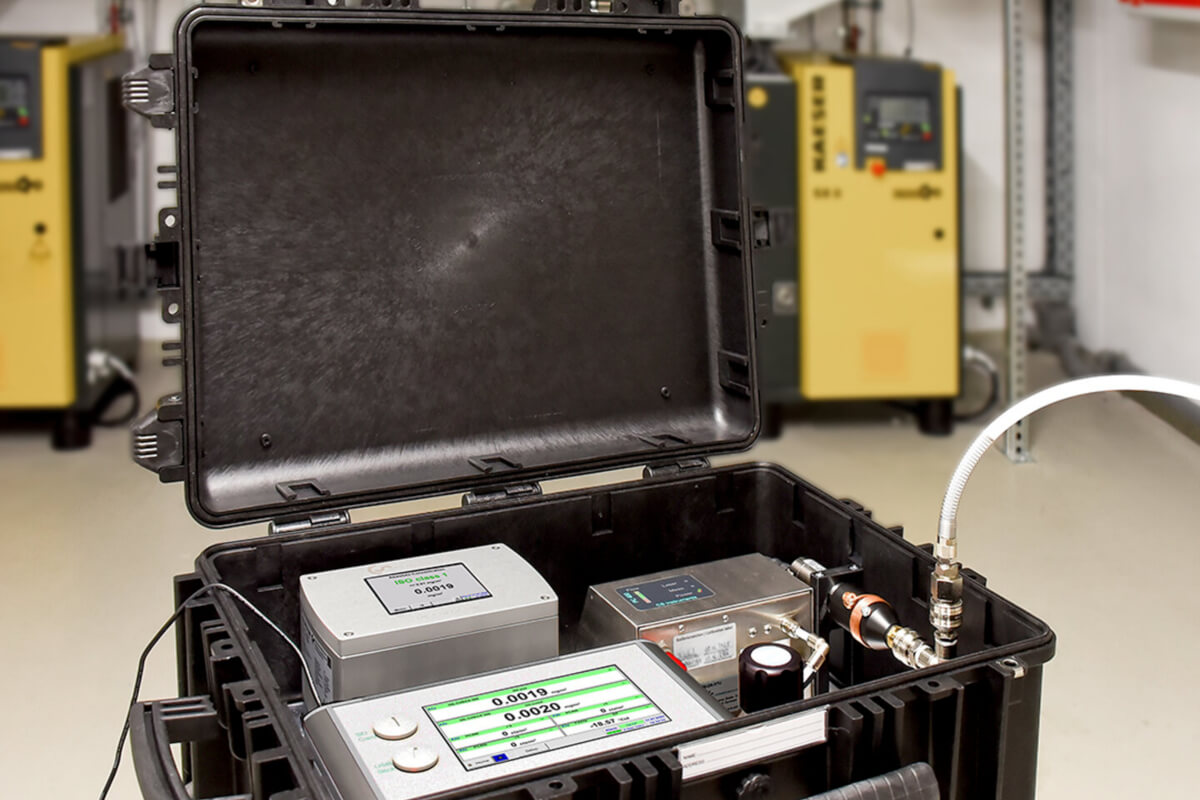

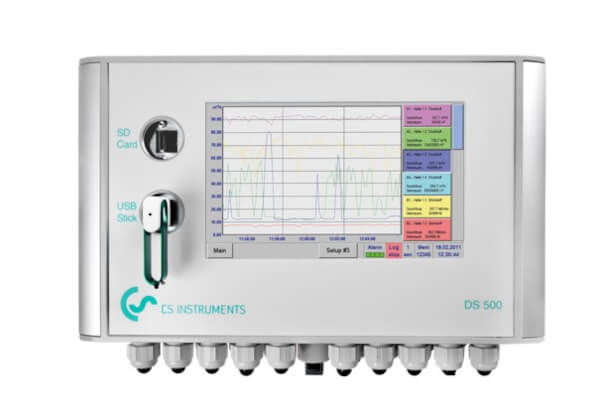

W ofercie Pneumat System znajdują się rozwiązania pomiarowe marki CS Instruments przeznaczone do monitorowania instalacji sprężonego powietrza. Urządzenia pomiarowe tej marki umożliwiają:
pomiar przepływu sprężonego powietrza,
monitoring zużycia energii,
monitoring zużycia energii,
pomiar punktu rosy,
kontrolę jakości sprężonego powietrza zgodnie z ISO 8573.

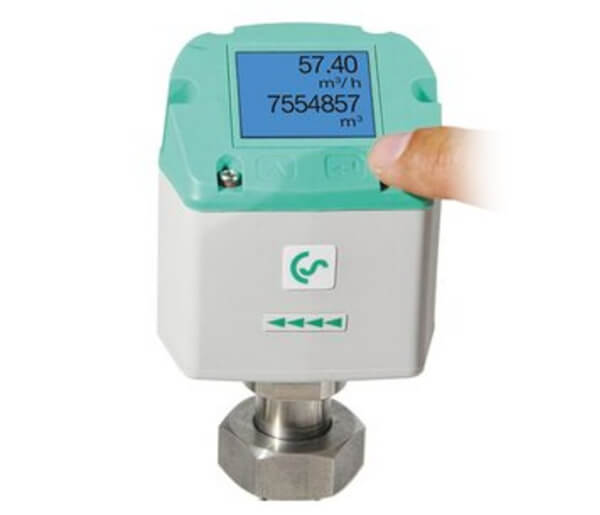

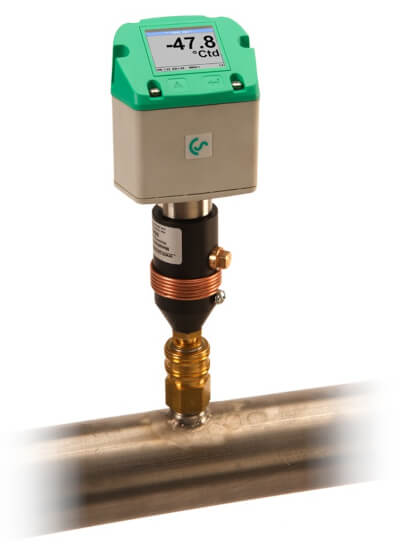

Szczególnie istotne są przepływomierze termiczne stosowane do ciągłego monitorowania sieci sprężonego powietrza. Dzięki nim możliwe jest:
określenie rzeczywistego zużycia medium,
identyfikacja nadmiernych spadków ciśnienia,
wykrywanie nieefektywnych punktów pracy instalacji,
analiza obciążeń szczytowych.
Wiedza o przepływie krytycznym pomaga prawidłowo interpretować wskazania takich urządzeń i identyfikować miejsca, w których ograniczeniem nie jest wydajność sprężarki, lecz geometria instalacji lub armatury.
Znaczenie dla oferty Pneumat System

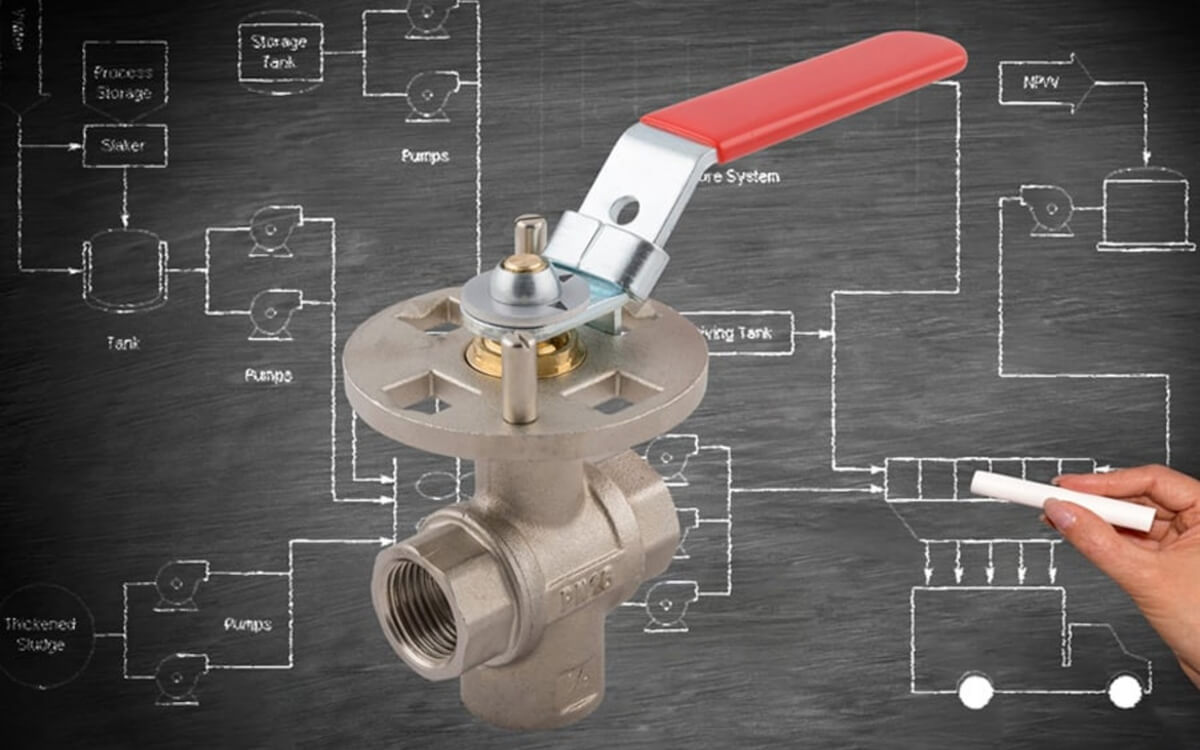

Pneumat System dostarcza kompleksowe rozwiązania obejmujące:
zawory pneumatyczne,
armaturę i złącza,
instalacje sprężonego powietrza,
aparaturę pomiarową CS Instruments.
W każdym z tych obszarów znajomość równania Saint-Venanta oraz zjawiska przepływu krytycznego ma bezpośrednie znaczenie dla prawidłowego doboru komponentów.
Projektant instalacji powinien uwzględniać:
maksymalne przepływy elementów,
krytyczne stosunki ciśnień,
średnice przewodów,
parametry dynamiczne napędów pneumatycznych,
rzeczywiste zapotrzebowanie na sprężone powietrze.
Pozwala to ograniczyć zużycie energii oraz zwiększyć niezawodność systemów automatyki przemysłowej.
