Liczba M – wzór, definicja, przykłady liczby Macha

Definicja liczby Macha

Liczba Macha to stosunek prędkości przepływu gazu do lokalnej prędkości dźwięku w tym gazie:

M = v / a

gdzie:

• v – prędkość przepływu gazu [m/s]

• a – prędkość dźwięku w danym ośrodku [m/s]

Interpretacja fizyczna

Wartość liczby Macha pozwala sklasyfikować przepływ:

W pneumatyce przemysłowej szczególnie istotny jest zakres M ≈ 1, czyli tzw. przepływ krytyczny.

Znaczenie liczby Macha w pneumatyce

1. Przepływ krytyczny i dławienie przepływu

W instalacjach pneumatycznych często dochodzi do sytuacji, w której przepływ osiąga stan krytyczny – czyli prędkość gazu w przewężeniu (np. dyszy, zaworze, szybkozłączu) osiąga prędkość dźwięku.

Konsekwencje:

• dalsze zwiększanie różnicy ciśnień nie zwiększa przepływu masowego

• pojawia się tzw. dławienie przepływu (choking flow)

• ograniczenie wydajności układu

To zjawisko ma ogromne znaczenie przy:

• doborze zaworów pneumatycznych

• projektowaniu układów dystrybucji sprężonego powietrza

• analizie przepływów w przewodach i armaturze

2. Straty ciśnienia i efektywność energetyczna

Wraz ze wzrostem liczby Macha rosną:

• straty energii

• turbulencje

• opory przepływu

W praktyce oznacza to:

• większe zużycie energii przez sprężarki

• spadek efektywności całego systemu

• ryzyko niedoboru powietrza na końcu instalacji

Dlatego w profesjonalnych instalacjach pneumatycznych dąży się do utrzymania przepływu w zakresie M < 0,3–0,5.

3. Hałas i drgania

Przepływy o wysokiej liczbie Macha generują:

• hałas aerodynamiczny

• drgania instalacji

• przyspieszone zużycie komponentów

Szczególnie dotyczy to:

• zaworów szybkiego odpowietrzania

• dysz wydmuchowych

• tłumików hałasu

4. Bezpieczeństwo instalacji

W warunkach wysokich prędkości przepływu (M → 1):

• mogą powstawać lokalne fale uderzeniowe

• wzrasta ryzyko uszkodzeń materiałowych

• pojawia się niestabilność przepływu

W instalacjach przemysłowych może to prowadzić do:

• awarii armatury

• rozszczelnień

• spadku niezawodności systemu

Liczba Macha a projektowanie instalacji pneumatycznych

Optymalizacja średnic przewodów

Zbyt mała średnica przewodu powoduje:

• wzrost prędkości przepływu

• wzrost liczby Macha

• większe straty ciśnienia

Dlatego właściwy dobór średnic przewodów (np. węży polietylenowych czy przewodów technicznych) jest kluczowy.

Dobór armatury i komponentów

Elementy takie jak:

• zawory kulowe

• szybkozłącza

• reduktory ciśnienia

• zawory dławiące

muszą być dobierane z uwzględnieniem:

• maksymalnego przepływu

• współczynnika Kv

• dopuszczalnej prędkości gazu

Dysze i elementy wykonawcze

W aplikacjach takich jak:

• przedmuchy

• chłodzenie powietrzem

• transport pneumatyczny

liczba Macha odgrywa kluczową rolę w projektowaniu dysz.

Dysze pneumatyczne zoptymalizowane (np. typu Venturiego):

• redukują zużycie powietrza

• ograniczają hałas

• poprawiają efektywność

Liczba Macha w praktyce przemysłowej

Przykład 1: Instalacja sprężonego powietrza

W typowej instalacji:

• sprężone powietrze: 6–8 bar

• prędkość przepływu w przewodach: 10–20 m/s

• liczba Macha: ~0,03–0,06

→ brak efektów ściśliwości, stabilna praca

Przykład 2: Przepływ przez zawór dławiący

• duży spadek ciśnienia

• lokalne przyspieszenie przepływu

• możliwe osiągnięcie M ≈ 1

→ ograniczenie przepływu (dławienie)

Przykład 3: Dysze wydmuchowe

• bardzo duże prędkości lokalne

• często M → 1

• generacja hałasu

→ konieczność stosowania tłumików i dysz energooszczędnych

Oferta Pneumat System a liczba Macha

Firma Pneumat System oferuje rozwiązania, które pozwalają kontrolować i optymalizować przepływy gazów:

1. Węże i przewody pneumatyczne

• odpowiednio dobrane średnice

• niskie opory przepływu

• redukcja strat ciśnienia

2. Zawory i armatura

• wysokie współczynniki przepływu Kv

• minimalizacja dławienia

• stabilna charakterystyka przepływu

3. Przygotowanie powietrza

• filtry i reduktory ciśnienia

• kontrola parametrów medium

• stabilizacja warunków przepływu

4. Tłumiki hałasu i dysze

• ograniczenie skutków wysokiej liczby Macha

• redukcja hałasu

• poprawa bezpieczeństwa

Zależność liczby Macha od parametrów termodynamicznych gazu

Warto pamiętać, że liczba Macha nie zależy wyłącznie od prędkości przepływu, ale również od właściwości samego gazu – przede wszystkim temperatury i składu.

Prędkość dźwięku w gazie wyraża się zależnością:

a = √(κ · R · T)

gdzie:

• κ (kappa) – wykładnik adiabatyczny (dla powietrza ok. 1,4)

• R – indywidualna stała gazowa

• T – temperatura bezwzględna [K]

Wnioski praktyczne:

• im wyższa temperatura, tym większa prędkość dźwięku

• przy tej samej prędkości przepływu – liczba Macha maleje wraz ze wzrostem temperatury

• chłodne powietrze sprzyja osiąganiu wyższych wartości M

W instalacjach przemysłowych oznacza to, że:

• zimne powietrze (np. po rozprężeniu) może lokalnie osiągać wyższe liczby Macha

• zmiany temperatury wpływają na charakter przepływu i straty ciśnienia

Przepływ ściśliwy w pneumatyce – kiedy należy go uwzględniać?

W wielu analizach pneumatycznych zakłada się przepływ nieściśliwy – jest to uproszczenie poprawne tylko dla niskich prędkości (M < 0,3).

Jednak w praktyce przemysłowej często występują sytuacje, gdzie:

• duże spadki ciśnienia

• wysokie prędkości w przewężeniach

• intensywne rozprężanie gazu

powodują, że gaz zachowuje się jako ośrodek ściśliwy.

Typowe obszary występowania:

• zawory dławiące i proporcjonalne

• szybkozłącza

• przewężenia instalacji

• dysze i eżektory

• układy próżniowe (Venturiego)

• błędnych obliczeń przepływu

• niedoszacowania strat

• złego doboru komponentów

Krytyczny stosunek ciśnień – warunek osiągnięcia M = 1

W przepływie gazów przez przewężenie (np. dyszę) istnieje tzw. krytyczny stosunek ciśnień, przy którym przepływ osiąga prędkość dźwięku.

Dla powietrza wynosi on:

(p₂ / p₁)_kryt ≈ 0,528

gdzie:

• p₁ – ciśnienie przed przewężeniem

• p₂ – ciśnienie za przewężeniem

Interpretacja:

p₂ / p₁ ≤ 0,528

to:

• przepływ osiąga stan krytyczny

• prędkość = prędkość dźwięku

• dalsze obniżanie ciśnienia nie zwiększa przepływu

Znaczenie dla praktyki:

W instalacjach Pneumat System oznacza to, że:

• zbyt duże różnice ciśnień na zaworach nie poprawiają wydajności

• konieczne jest stosowanie komponentów o odpowiednio wysokim przepływie

• przewymiarowanie spadków ciśnienia prowadzi do strat energii

Liczba Macha a współczynnik przepływu (Kv, Cv)

W praktyce przemysłowej przepływ przez armaturę opisuje się często współczynnikami:

• Kv (Europa)

• Cv (USA)

Jednak przy wysokich prędkościach (wysokie M):

• klasyczne wzory przestają być dokładne

• konieczne jest uwzględnienie ściśliwości gazu

Problem inżynierski:

Dla przepływu krytycznego:

• przepływ masowy przestaje zależeć od ciśnienia wylotowego

• Kv przestaje być wystarczającym parametrem

Rozwiązanie:

• stosowanie danych producenta dla przepływu gazów

• korzystanie z charakterystyk przepływowych

• analiza CFD w zaawansowanych aplikacjach

Zjawiska towarzyszące wysokiej liczbie Macha

1. Fale uderzeniowe (shock waves)

Przy przepływach naddźwiękowych (rzadkich w pneumatyce, ale możliwych lokalnie):

• powstają nagłe skoki ciśnienia

• gwałtownie rośnie temperatura

• pojawiają się niestabilności

2. Efekt Joule’a-Thomsona

Podczas rozprężania gazu:

• następuje spadek temperatury

• zmienia się prędkość dźwięku

• wpływa to na lokalną liczbę Macha

Znaczenie:

• możliwość kondensacji wilgoci

• ryzyko oblodzenia elementów

3. Kawitacja gazowa (analogiczna do cieczy)

Choć klasyczna kawitacja dotyczy cieczy, w gazach występują analogiczne zjawiska:

• niestabilności przepływu

• pulsacje

• hałas

Modelowanie i symulacje (CFD)

W nowoczesnym przemyśle coraz częściej stosuje się:

• symulacje CFD (Computational Fluid Dynamics)

• analizę przepływów sprężystych

Pozwalają one:

• przewidzieć lokalne wartości liczby Macha

• zidentyfikować obszary krytyczne

• zoptymalizować konstrukcję komponentów

W kontekście Pneumat System:

• dobór komponentów może być wsparty analizą przepływu

• możliwe jest projektowanie instalacji o minimalnych stratach

Transport pneumatyczny a liczba Macha

W systemach transportu pneumatycznego (np. proszków, granulatów):

• zbyt wysokie prędkości → erozja rurociągów

• zbyt niskie prędkości → odkładanie materiału

Liczba Macha pomaga określić:

• optymalny zakres pracy

• granice stabilności przepływu

Liczba Macha w układach próżniowych

Eżektory i generatory próżni (np. Venturiego):

• wykorzystują lokalne przyspieszenie gazu

• często osiągają M ≈ 1

Znaczenie:

• efektywność generowania próżni

• zużycie sprężonego powietrza

• hałas

Rozwiązania Pneumat System:

• energooszczędne eżektory

• zoptymalizowane dysze

• redukcja zużycia powietrza

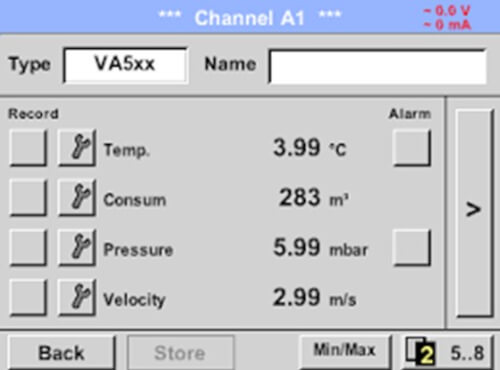

Diagnostyka problemów związanych z liczbą Macha

Objawy zbyt wysokiej liczby Macha:

• nadmierny hałas

• spadki ciśnienia

• niestabilna praca siłowników

• zwiększone zużycie energii

• wibracje instalacji

Możliwe działania:

• zwiększenie średnicy przewodów

• zastosowanie zaworów o wyższym Kv

• redukcja spadków ciśnienia

• zastosowanie tłumików

• optymalizacja układu

Rola doradztwa technicznego Pneumat System

W praktyce przemysłowej liczba Macha rzadko jest liczona bezpośrednio – ale jej skutki są odczuwalne w każdym systemie pneumatycznym.

Dlatego kluczowe znaczenie ma:

• dobór komponentów

• analiza przepływu

• optymalizacja instalacji

Pneumat System oferuje:

• wsparcie inżynierskie

• dobór elementów instalacji

• rozwiązania ograniczające straty i hałas

• komponenty o wysokiej wydajności przepływowej
