Teoria, metoda, wzór Eulera w praktyce

Podstawy teoretyczne równania Eulera

Równanie Eulera dla płynów (w tym gazów) w najprostszej postaci opisuje ruch płynu idealnego (bez lepkości i strat energii):

Gdzie:

• ρ – gęstość gazu,
• → v – wektor prędkości,
• p – ciśnienie,
• → f – siły masowe (np. grawitacja).

W pneumatyce szczególnie istotna jest uproszczona, jednowymiarowa forma równania, stosowana w analizie przepływu w przewodach:

To równanie pokazuje bezpośrednią zależność między zmianą ciśnienia a zmianą prędkości przepływu.

Znaczenie równania Eulera w pneumatyce

1. Zależność między ciśnieniem a prędkością przepływu

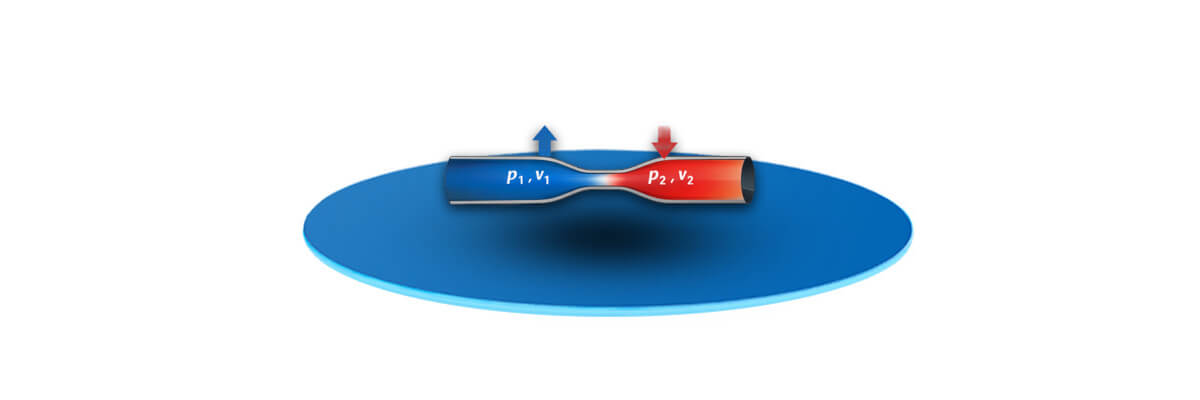

W instalacjach pneumatycznych energia sprężonego powietrza przekształcana jest w energię kinetyczną przepływu. Równanie Eulera opisuje ten proces:

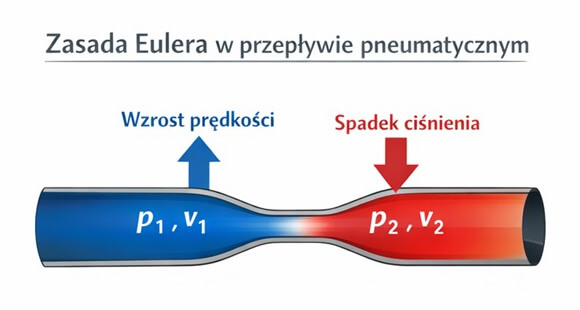

• wzrost prędkości → spadek ciśnienia,

• spadek prędkości → wzrost ciśnienia.

To zjawisko ma kluczowe znaczenie m.in. w:

• dyszach,

• zaworach dławiących,

• układach rozprężania.

2. Projektowanie instalacji pneumatycznych

Równanie Eulera jest podstawą do:

• analizy przepływu w przewodach,

• doboru średnic rur i węży,

• minimalizacji strat ciśnienia.

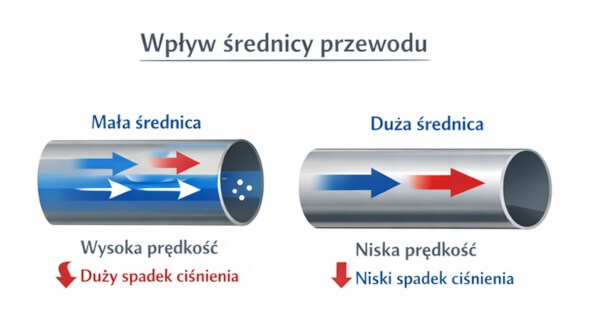

W praktyce oznacza to, że:

• zbyt mała średnica przewodu → wzrost prędkości → większe straty ciśnienia,

• odpowiedni dobór komponentów → stabilna praca układu.

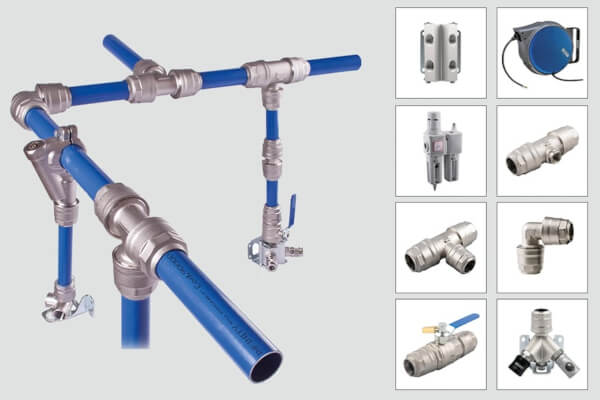

W ofercie Pneumat System szczególnie istotne są:

• węże pneumatyczne (np. węże polietylenowe, węże poliuretanowe),

• złączki i szybkozłącza,

• zawory regulacyjne i dławiące.

Ich właściwy dobór opiera się właśnie na analizie przepływu zgodnej z równaniem Eulera i jego rozszerzeniami.

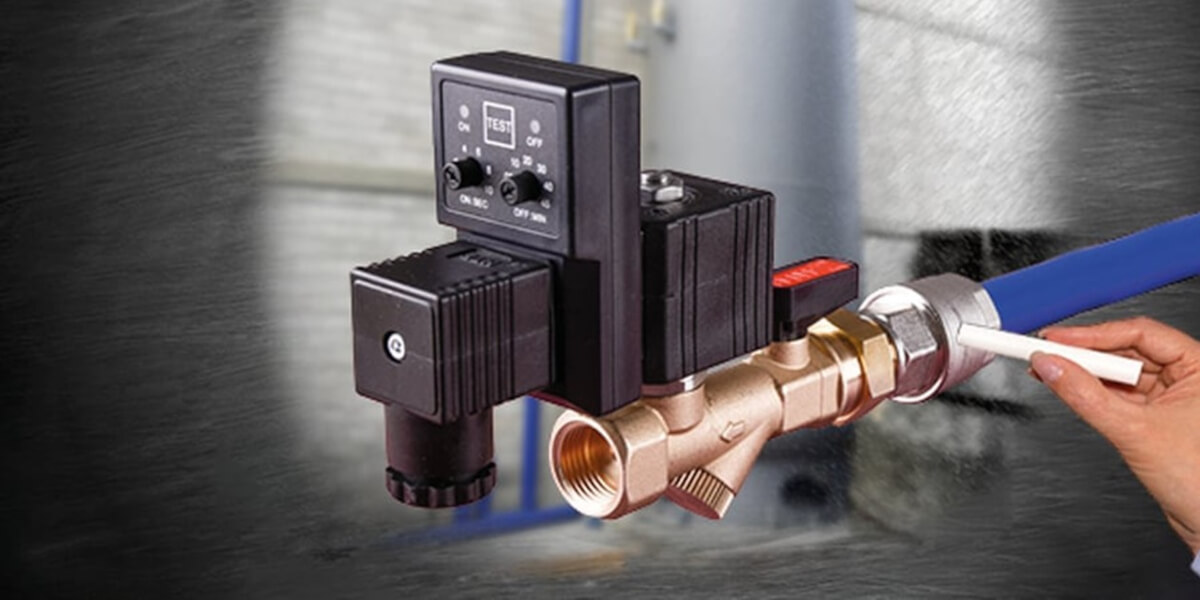

3 . Analiza strat ciśnienia

Choć równanie Eulera opisuje przepływ idealny, w rzeczywistych instalacjach występują:

• straty liniowe (tarcie),

• straty miejscowe (kolanka, zawory, złączki).

Równanie Eulera stanowi punkt wyjścia do bardziej zaawansowanych modeli, takich jak:

• równanie Bernoulliego (z poprawkami),

• równania Naviera-Stokesa,

• modele empiryczne strat ciśnienia.

W praktyce przemysłowej:

• analiza spadków ciśnienia pozwala ograniczyć zużycie energii,

• poprawia efektywność układów pneumatycznych,

• zmniejsza ryzyko przestojów.

Równanie Eulera a elementy wykonawcze

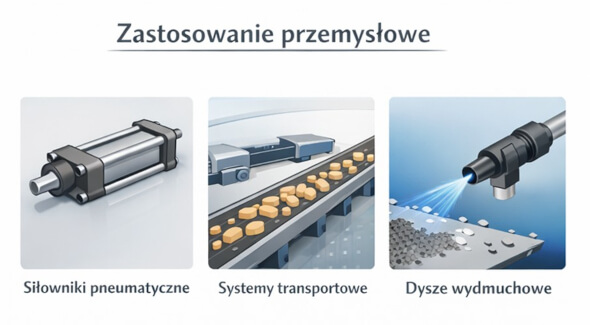

Siłowniki pneumatyczne

W siłownikach pneumatycznych równanie Eulera pomaga zrozumieć:

• dynamikę napełniania komory,

• wpływ przepływu na prędkość tłoka,

• zależność między przepływem a siłą.

Zbyt duża prędkość przepływu może powodować:

• niestabilność ruchu,

• uderzenia końcowe,

• zwiększone zużycie komponentów.

Dlatego w praktyce stosuje się:

• zawory dławiące,

• regulatory przepływu,

• amortyzację końcową.

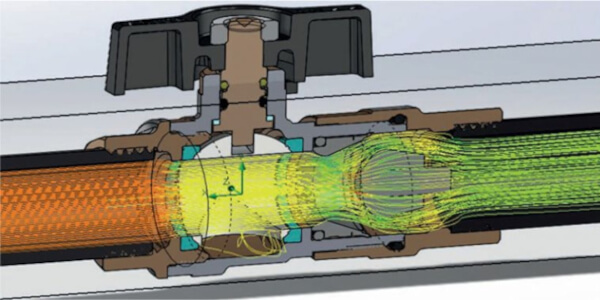

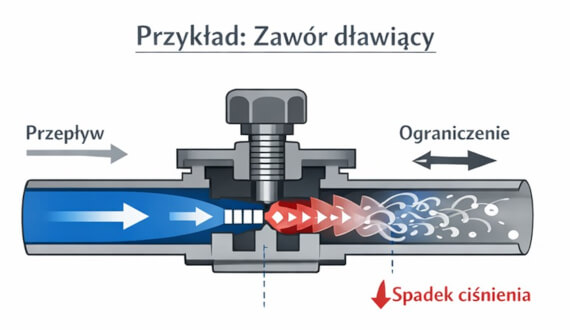

Zawory i układy sterowania

W zaworach pneumatycznych równanie Eulera tłumaczy:

• zmiany ciśnienia przy przepływie przez zwężki,

• zjawiska turbulencji,

• powstawanie hałasu i strat energii.

Nowoczesne rozwiązania oferowane przez Pneumat System obejmują:

• zawory o zoptymalizowanej geometrii przepływu,

• elementy minimalizujące straty ciśnienia,

• komponenty zwiększające efektywność energetyczną instalacji.

Dysze i układy wydmuchowe

W dyszach przemysłowych równanie Eulera znajduje bezpośrednie zastosowanie:

• przyspieszenie powietrza → spadek ciśnienia,

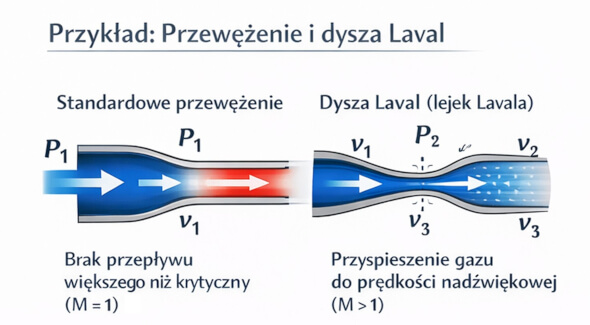

• możliwość osiągania przepływów bliskich prędkości dźwięku.

Zastosowania:

• czyszczenie powierzchni,

• chłodzenie,

• transport pneumatyczny.

Odpowiedni dobór dysz (np. w ofercie Pneumat System) pozwala:

• ograniczyć zużycie sprężonego powietrza,

• zwiększyć skuteczność procesu.

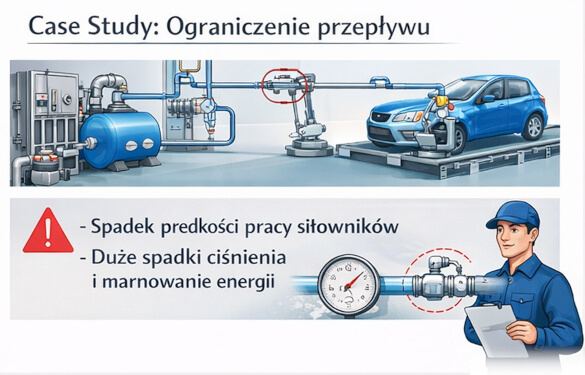

Znaczenie w efektywności energetycznej

Sprężone powietrze jest jednym z najdroższych mediów energetycznych w przemyśle. Nawet niewielkie błędy projektowe mogą prowadzić do dużych strat.

Równanie Eulera pozwala:

• identyfikować miejsca nadmiernych strat energii,

• optymalizować przepływ,

• poprawiać sprawność systemów.

Przykłady:

• przewymiarowane prędkości przepływu → większe straty,

• niewłaściwe zawory → turbulencje i spadki ciśnienia,

• źle dobrane przewody → ograniczenia przepływu.

Praktyczne zastosowania w przemyśle

1. Automatyka przemysłowa

• sterowanie siłownikami,

• optymalizacja cykli pracy,

• redukcja zużycia powietrza.

2. Przemysł spożywczy i farmaceutyczny

• transport pneumatyczny,

• precyzyjne dozowanie,

• systemy czyszczenia.

3. Przemysł motoryzacyjny

• linie montażowe,

• systemy pick-and-place,

• narzędzia pneumatyczne.

4. Utrzymanie ruchu

• diagnostyka spadków ciśnienia,

• identyfikacja wąskich gardeł instalacji,

• modernizacja systemów.

Równanie Eulera a nowoczesne podejście inżynierskie

Współczesna pneumatyka coraz częściej wykorzystuje:

• symulacje CFD (Computational Fluid Dynamics),

• cyfrowe modele przepływu,

• optymalizację geometryczną komponentów.

Równanie Eulera stanowi fundament tych metod i jest wykorzystywane w:

• projektowaniu zaworów,

• analizie przepływu w rozdzielaczach,

• optymalizacji układów dystrybucji powietrza.

Rola Pneumat System w praktyce przemysłowej

Firma Pneumat System dostarcza rozwiązania, które w praktyce wykorzystują zasady wynikające z równania Eulera:

1. Komponenty instalacyjne

• węże przemysłowe i przewody o zoptymalizowanej średnicy,

• złączki minimalizujące straty przepływu,

• szybkozłącza o wysokiej przepustowości.

2. Elementy sterujące

• zawory dławiące i regulacyjne,



• rozdzielacze pneumatyczne,

• układy przygotowania powietrza.

3. Doradztwo techniczne

• analiza instalacji,

• dobór komponentów,

• optymalizacja zużycia energii.

Dzięki temu możliwe jest:

• zwiększenie efektywności systemów,

• redukcja kosztów eksploatacji,

• poprawa niezawodności instalacji.

Zastosowanie prawa Eulera w modelowaniu przepływów rzeczywistych

Choć klasyczna teoria Eulera opisuje przepływ idealny (bez lepkości), w rzeczywistych układach pneumatycznych mamy do czynienia z szeregiem zjawisk, które modyfikują jej wyniki. Mimo to, właśnie to prawo stanowi punkt wyjścia do wszystkich bardziej złożonych modeli wykorzystywanych w inżynierii.

Korekty dla warunków rzeczywistych

W praktyce przemysłowej należy uwzględnić:

• lepkość gazu (tarcie wewnętrzne),

• chropowatość ścian przewodów,

• straty miejscowe (armatura, złączki, zawory),

• zmiany temperatury,

• ściśliwość powietrza.

Dlatego teoria Eulera jest rozwijana i rozszerzana o:

• modele empiryczne strat,

• współczynniki przepływu,

• charakterystyki komponentów (Cv, Kv).

Współczynniki przepływu a teoria Eulera

W praktyce inżynierskiej zamiast bezpośredniego stosowania wzorów różniczkowych wykorzystuje się uproszczone parametry, takie jak:

1. Współczynnik przepływu Cv / Kv

Określa zdolność elementu do przepuszczania medium.

Znaczenie:

• im wyższy współczynnik → mniejsze straty ciśnienia,

• lepsze dopasowanie do instalacji.

2. Charakterystyki zaworów

Na podstawie teorii przepływu określa się:

• charakterystyki liniowe,

• logarytmiczne,

• progresywne.

To bezpośrednio wpływa na:

• sterowanie prędkością siłowników,

• stabilność pracy systemu.

Pneumatyka dynamiczna – znaczenie zmian w czasie

Prawo Eulera uwzględnia nie tylko przepływ ustalony, ale również zmiany w czasie, co ma ogromne znaczenie w układach dynamicznych.

Gdzie ma to znaczenie?

• szybkie cykle siłowników,

• systemy pick-and-place,

• układy pakujące,

• automaty montażowe.

Kluczowe zjawiska:

• opóźnienia napełniania komór,

• skoki ciśnienia,

• oscylacje przepływu.

W takich przypadkach sama analiza statyczna nie wystarcza – konieczne jest uwzględnienie dynamiki przepływu wynikającej z tej teorii.

Wpływ prawa Eulera na hałas w instalacjach pneumatycznych

Jednym z często pomijanych aspektów przepływu sprężonego powietrza jest generowanie hałasu.

Źródła hałasu:

• gwałtowne zmiany prędkości przepływu,

• turbulencje,

• przepływ przez przewężenia,

• rozprężanie gazu.

Interpretacja inżynierska:

Zgodnie z teorią:

• duże przyspieszenia przepływu → większe straty energii → emisja dźwięku.

Rozwiązania praktyczne:

Pneumat System oferuje:

• tłumiki hałasu,

• dysze o zoptymalizowanej geometrii,

• zawory redukujące turbulencje.

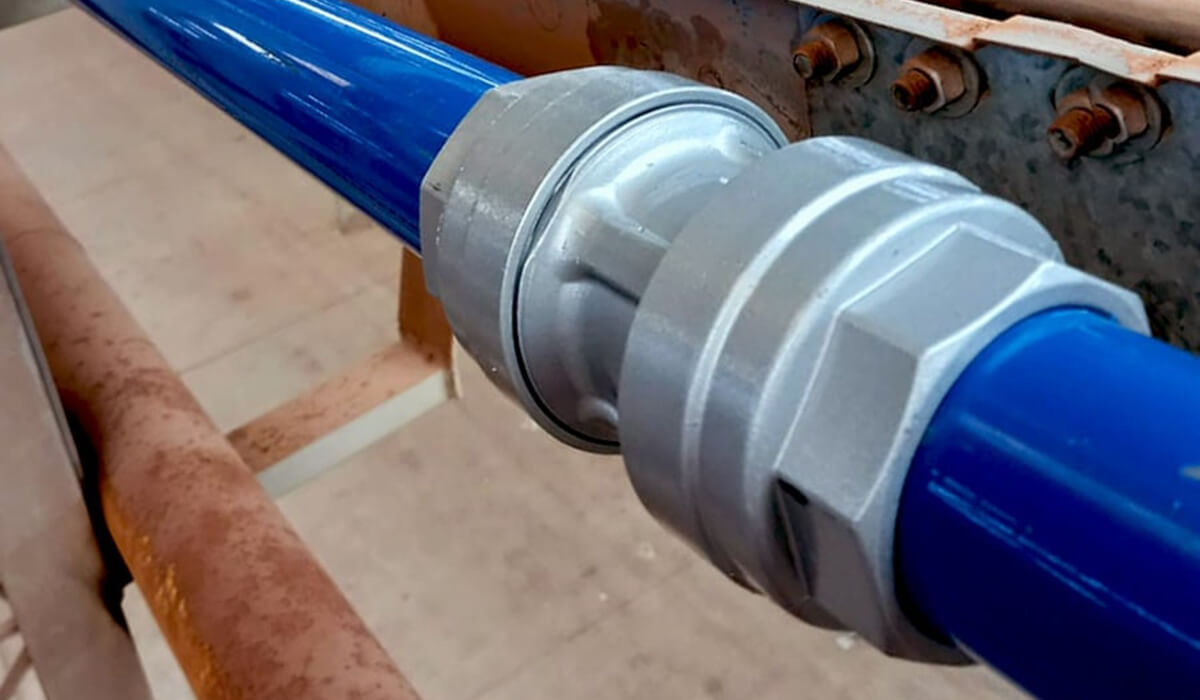

Transport pneumatyczny a teoria przepływu

Transport pneumatyczny to jeden z obszarów, gdzie metoda Eulera znajduje bardzo szerokie zastosowanie.

Co jest analizowane?

• prędkość transportu materiału,

• spadki ciśnienia,

• siły działające na cząstki,

• ryzyko sedymentacji.

Kluczowe zależności:

• zbyt mała prędkość → opadanie materiału,

• zbyt duża prędkość → nadmierne zużycie energii i erozja instalacji.

Wnioski praktyczne:

• konieczne jest precyzyjne dobranie parametrów przepływu,

• niezbędna jest analiza oparta na zasadach wynikających z prawa Eulera,

• kluczowa jest jakość komponentów (kolana, zawory, przewody).

Mikroprzepływy i precyzyjna pneumatyka

W nowoczesnych aplikacjach przemysłowych rośnie znaczenie mikroprzepływów:

• elektronika,

• medycyna,

• dozowanie gazów,

• laboratoria.

Wyzwania:

• bardzo małe średnice kanałów,

• dominacja sił lepkości,

• duża wrażliwość na zmiany ciśnienia.

Rola teorii Eulera:

Choć w takich warunkach konieczne są rozszerzenia (np. modele lepkościowe), to nadal stanowi ona:

• fundament opisu przepływu,

• punkt odniesienia dla symulacji.

Integracja z systemami sterowania

Nowoczesne układy pneumatyczne coraz częściej są sterowane cyfrowo.

Wykorzystanie modelu przepływu:

• algorytmy sterowania zaworami,

• optymalizacja czasu cyklu,

• regulacja zużycia powietrza.

Przykład:

Sterownik PLC może:

• analizować ciśnienie i przepływ,

• przewidywać zmiany na podstawie modeli fizycznych,

• automatycznie regulować parametry.

Znaczenie dla utrzymania ruchu

Z punktu widzenia działów utrzymania ruchu, znajomość tej teorii pozwala szybciej diagnozować problemy.

Typowe symptomy:

• spadek wydajności siłowników,

• nierówna praca układu,

• wzrost zużycia sprężonego powietrza.

Możliwe przyczyny:

• przewężenia instalacji,



• zużyte zawory,

• niewłaściwe komponenty,

• zanieczyszczenia.

Podejście praktyczne:

Specjaliści Pneumat System mogą:

• przeprowadzić audyt instalacji,

• wskazać miejsca strat,

• zaproponować optymalizację układu.
