Teoria Hooke’a – fundament praw mechaniki

Czym jest prawo Hooke’a?

Prawo Hooke’a sformułowane przez Roberta Hooke’a w XVII wieku głosi:

„Odkształcenie ciała sprężystego jest wprost proporcjonalne do działającej na nie siły, dopóki nie zostanie przekroczona granica sprężystości materiału.”

W matematycznym ujęciu:

F = k ⋅ Δ x

gdzie:

• F – siła działająca na ciało [N],

• k – współczynnik sprężystości (sztywności) [N/m],

• Δx - odkształcenie (wydłużenie lub skrócenie) [m].

Prawo Hooke’a w kontekście pneumatyki

Chociaż pneumatyka bazuje na sprężonym powietrzu, niemal każdy element układu pneumatycznego zawiera komponenty podlegające prawu Hooke’a:

• Sprężyny w siłownikach – zapewniają powrót tłoka do pozycji wyjściowej.



• Uszczelnienia elastomerowe – gumowe pierścienie, które odkształcają się pod wpływem ciśnienia.

• Mieszki i membrany – stosowane w zaworach proporcjonalnych, regulatorach ciśnienia.

• Węże pneumatyczne – które pod wpływem ciśnienia rozszerzają się i skracają.

Odkształcalność tych elementów ma kluczowe znaczenie dla:

• precyzji ruchów siłownika,

• szczelności układu,

• szybkości reakcji zaworów,

• trwałości instalacji.

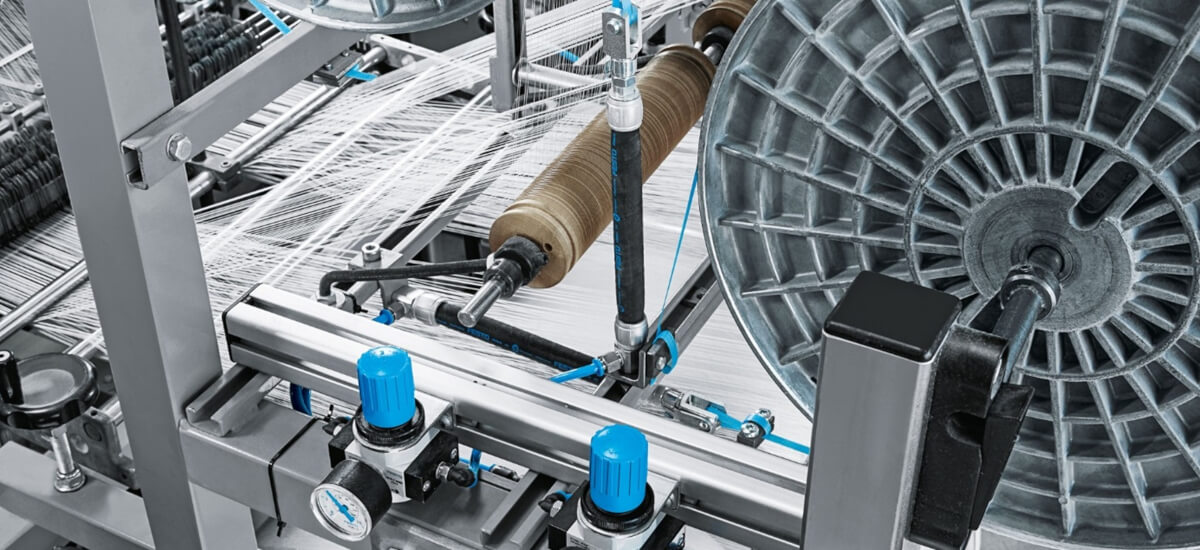

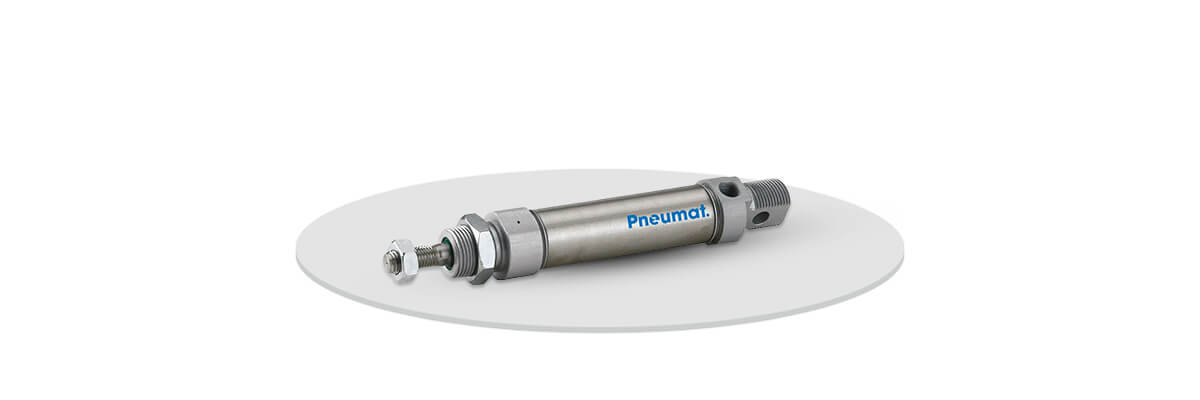

Przykład: sprężyny w siłownikach pneumatycznych

Weźmy siłownik jednostronnego działania, w którym sprężyna odpowiada za powrót tłoka po wyłączeniu ciśnienia. Siła sprężyny wylicza się według wzoru Hooke’a:

F = k ⋅ Δ x

Jeżeli sprężyna ma współczynnik sztywności k=500 N/m zostanie sprężona o 20 mm to generowana siła wynosi:

F = 500 ⋅ 0,02 = 10 N

To właśnie ta siła decyduje o tym, czy tłok wróci do pozycji spoczynkowej, pokonując opory tarcia, uszczelnień czy obciążeń.

Prawo Hooke’a a materiały elastomerowe w pneumatyce

Prawo Hooke’a obowiązuje również w przypadku elastomerów (np. gumy NBR, EPDM, FKM) wykorzystywanych w pneumatyce. Przykładem są uszczelki i pierścienie tłokowe, które pod wpływem ciśnienia deformują się, zapewniając szczelność. Projektanci muszą znać moduł sprężystości materiału, aby:

• uniknąć nadmiernego ściskania uszczelek,

• zminimalizować tarcie,

• zapewnić odporność na zmęczenie materiału.

Dla elastomerów prawo Hooke’a ma zastosowanie w ograniczonym zakresie. Po przekroczeniu pewnego odkształcenia materiał wchodzi w obszar odkształceń plastycznych, co skutkuje trwałymi deformacjami – kluczowe zagadnienie w eksploatacji pneumatyki przemysłowej.

Znaczenie prawa Hooke’a dla pneumatyki wysokociśnieniowej

W systemach sprężonego powietrza, gdzie ciśnienia mogą dochodzić do kilkunastu barów (lub wyższych w specjalistycznych zastosowaniach), wszystkie elementy konstrukcji muszą wytrzymać naprężenia. Zasady prawa Hooke’a pomagają przewidzieć:

• rozciąganie się rur i przewodów,

• odkształcenia elementów konstrukcyjnych,

• zmiany objętości w komorach ciśnieniowych,

• wpływ naprężeń na żywotność komponentów.

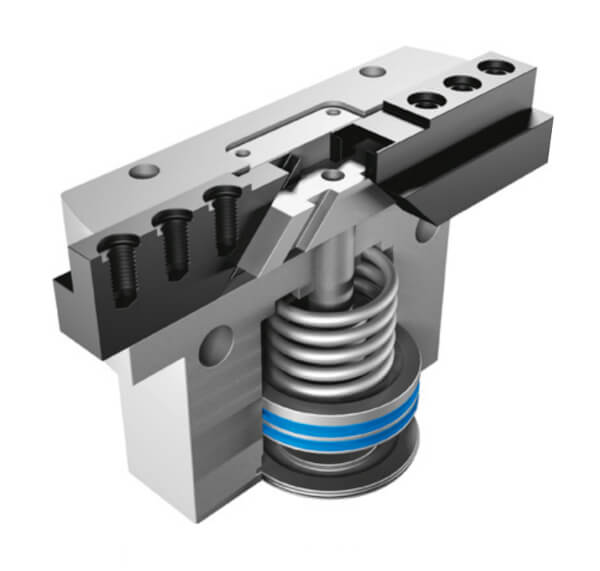

Prawo Hooke’a a tłumienie drgań i hałasu

W pneumatyce przemysłowej często spotyka się problem drgań i hałasu – szczególnie przy wysokich prędkościach przepływu lub szybkich cyklach pracy. Sprężyny i elastomery działają tu jak tłumiki drgań. Znajomość ich charakterystyki sprężystości (prawo Hooke’a) pozwala dobrać:

• odpowiednią twardość materiałów,

• tłumiki hałasu,

• elementy antywibracyjne.

Rola prawa Hooke’a w projektowaniu zaworów

Zawory pneumatyczne (np. rozdzielające, redukcyjne, proporcjonalne) często zawierają:

• sprężyny dociskające gniazda zaworów,

• membrany odkształcające się pod wpływem ciśnienia,

• mieszki, które zmieniają objętość.

Ich parametry pracy zależą od sprężystości tych elementów. Zbyt miękka sprężyna może nie domknąć zaworu, za twarda – wymagać wyższego ciśnienia do przełączenia.

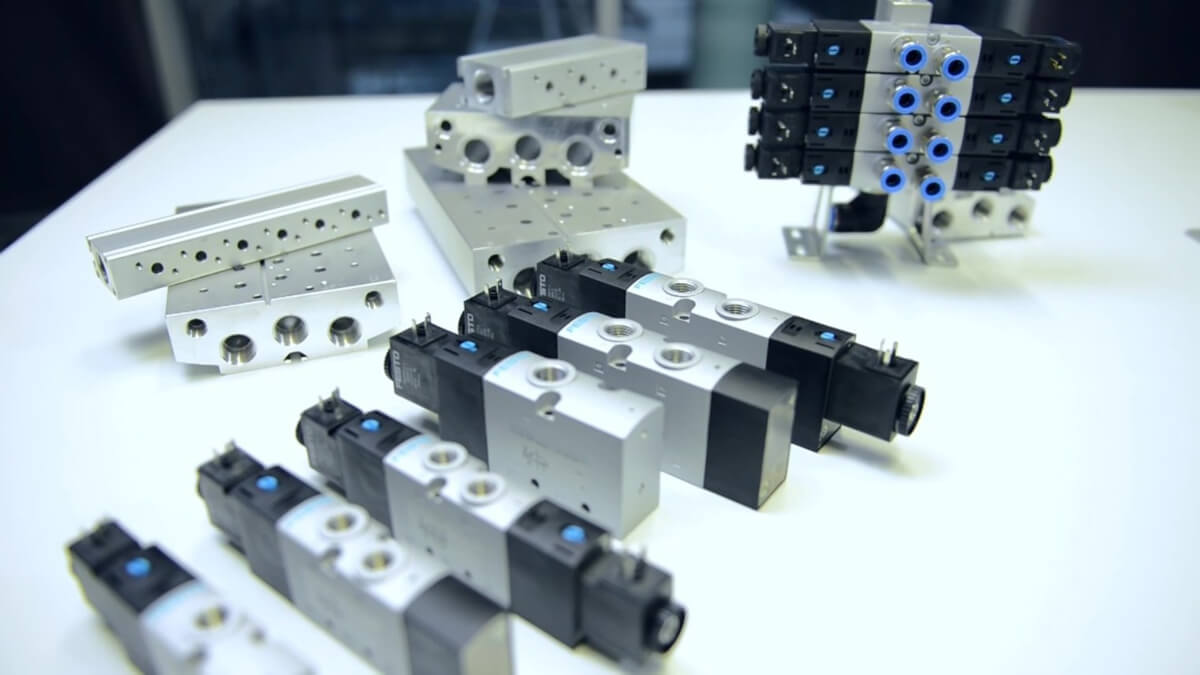

Przykład przemysłowy: zawory proporcjonalne Festo

Firma Festo, lider w pneumatyce, oferuje zawory proporcjonalne, które dzięki precyzyjnie dobranym membranom i sprężynom potrafią płynnie regulować przepływ powietrza. W ich projektowaniu bierze się pod uwagę:

• stałą sprężystości elementów,

• odkształcalność materiałów w funkcji ciśnienia,

• tolerancję zmęczeniową sprężyn.

Dzięki temu zawory te gwarantują stabilną i precyzyjną regulację przepływu, co jest kluczowe w aplikacjach automatyki przemysłowej.

Problemy wynikające z nieuwzględnienia prawa Hooke’a

Zaniedbanie zasad prawa Hooke’a w pneumatyce może prowadzić do:

• przecieków spowodowanych trwałym odkształceniem uszczelnień,



• niewłaściwego działania siłowników (zbyt mała siła powrotna sprężyn),

• zmęczenia materiału i przedwczesnych awarii,

• niestabilności parametrów pracy układów sterujących.

Prawo Hooke’a w praktyce przemysłowej

W praktyce inżynierowie korzystają z prawa Hooke’a podczas:

• obliczania sił potrzebnych do przełączenia zaworów,

• projektowania układów tłumiących,

• doboru materiałów na uszczelnienia,

• konstruowania siłowników pneumatycznych o określonej sile i skoku.
