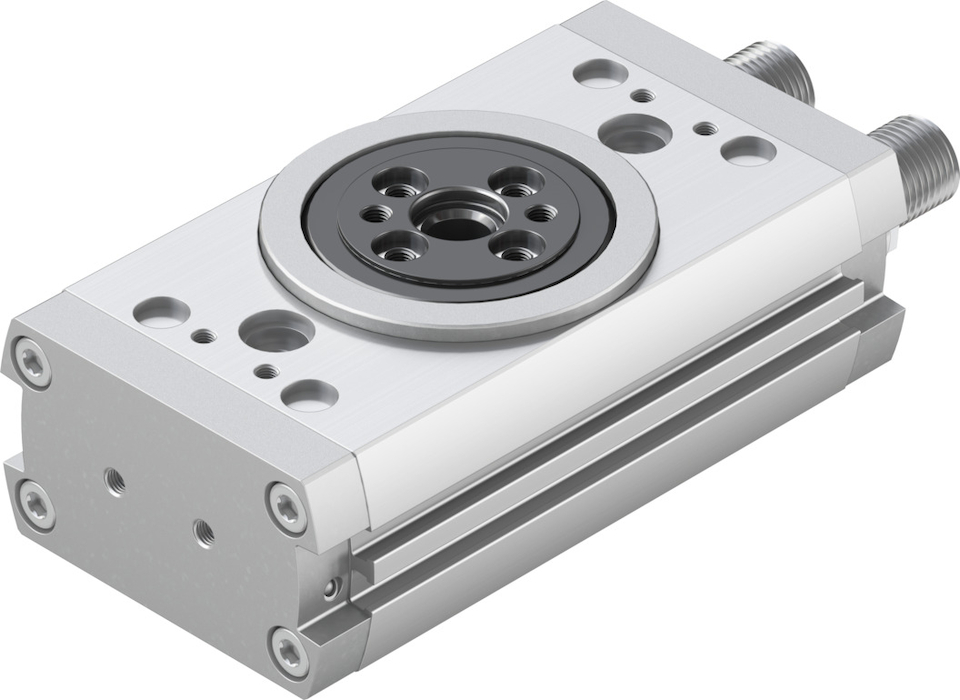

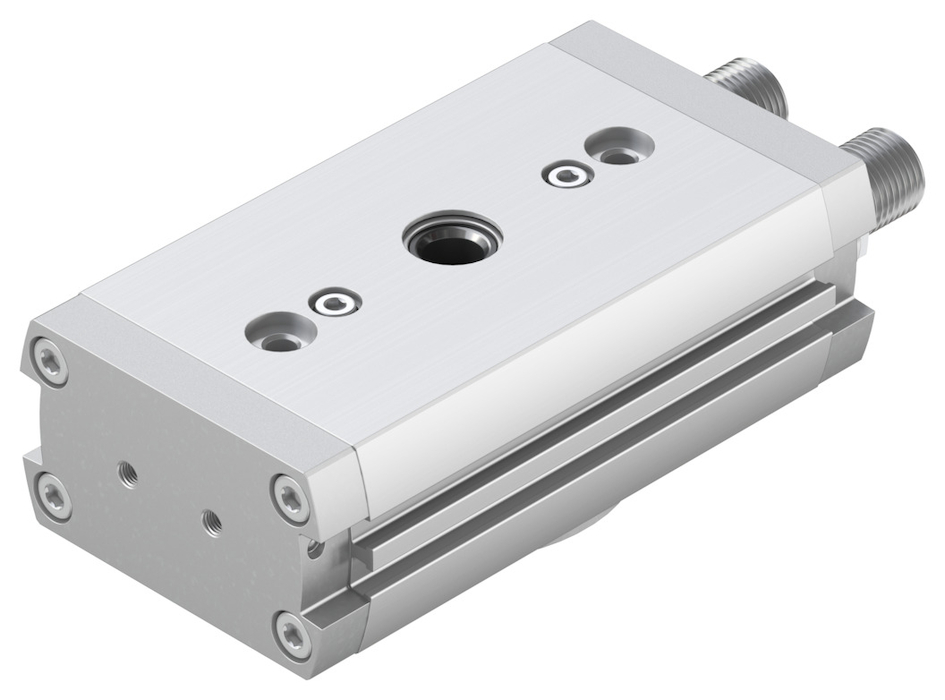

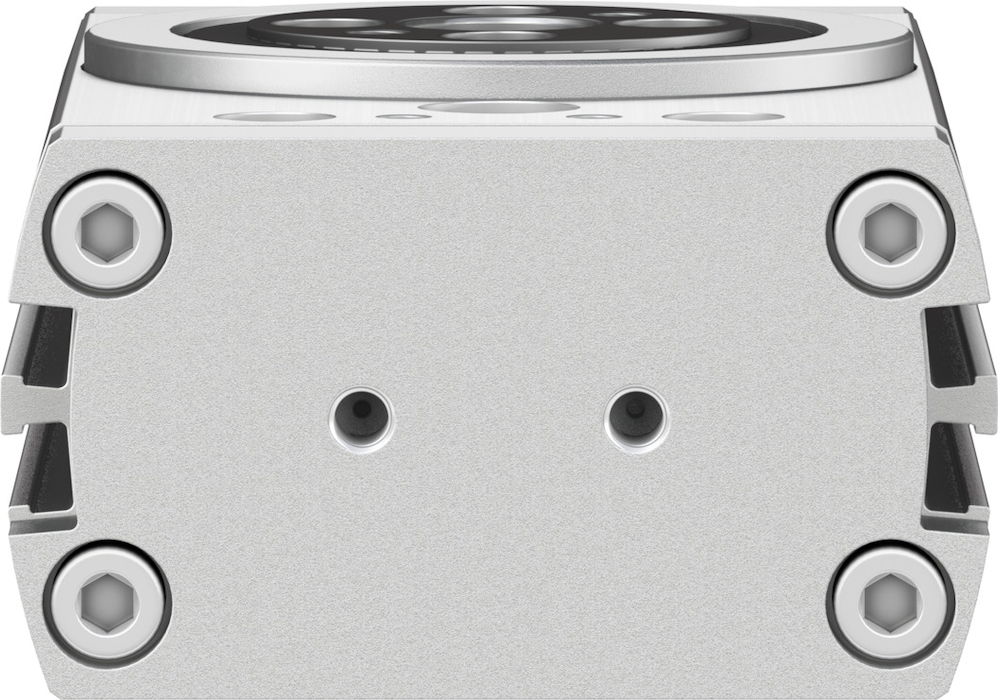

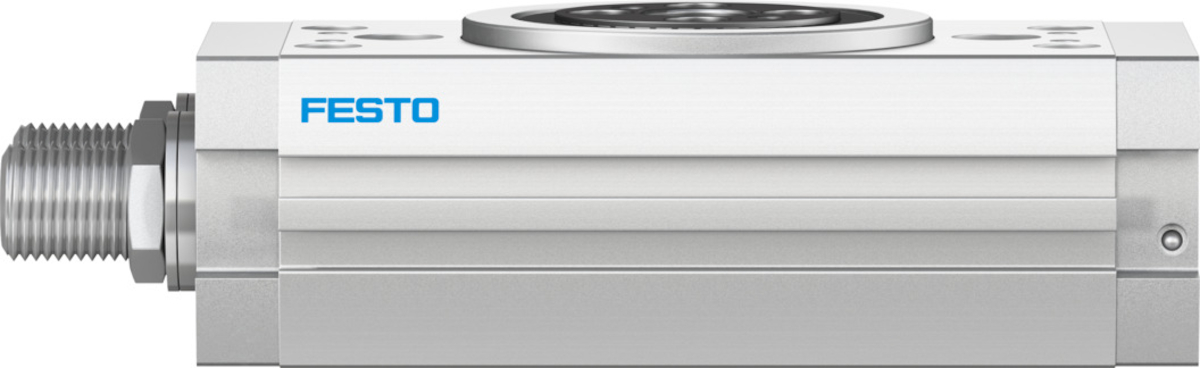

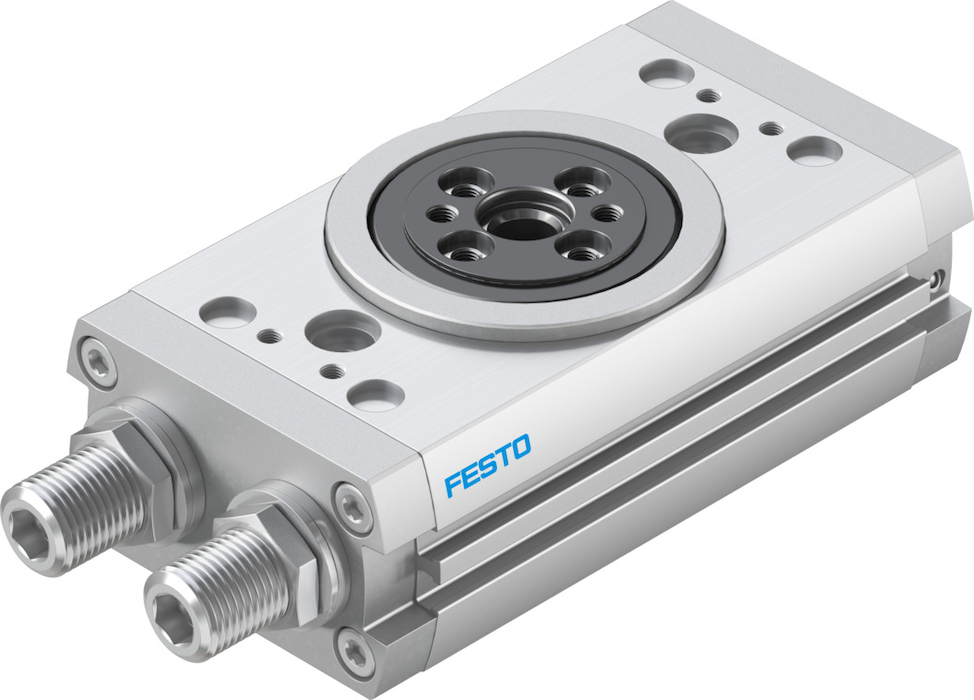

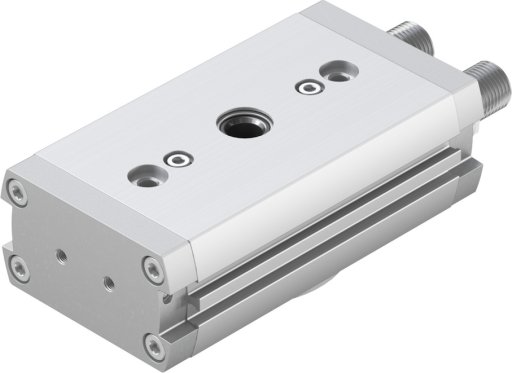

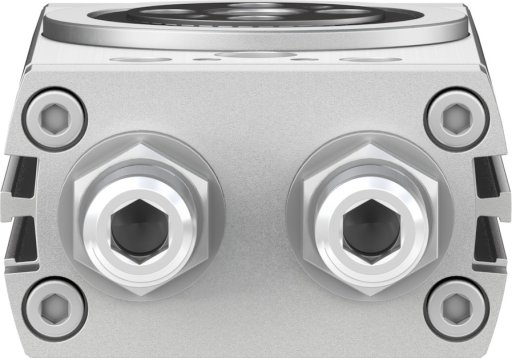

Napędy ćwierćobrotowe DRRD
Amortyzacja | P: Elastyczne pierścienie / płytki amortyzacyjne z obu stron - Y9: wew. amortyzacja hydrauliczna-normalna |
Ciśnienie robocze | 3 - 8 - 2 - 10 bar |
Ciśnienie robocze MPa | 0,3 - 0,8 - 0,2 - 1 MPa |
Dopuszczalny masowy moment bezwładności | od 0,09 - od 0,03 kgm2 |
Kąt amortyzacji | od 33 - od 48 deg |
Kąt obrotu | od 180 deg |
Konstrukcja | Zębatka/Zębnik |
Materiał obudowy | Anodowany, Stop aluminium - Stop aluminium, Anodowany |
Materiał uszczelnień | NBR, TPE-U(PU) |
Materiał wałka napędowego | Stal ulepszana cieplnie - Stal wysokostopowa, nierdzewna |
Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
Pozycja zabudowy | Dowolna |
Przyłącza pneumatyczne | M5 |
Sposób montażu | Przy pomocy otworów przelotowych, Przy pomocy gwintów wewnętrznych, Do wyboru: |
Sygnalizacja położenia | Przy pomocy czujników |
Temperatura otoczenia | -10 - 60 °C |
Theoretical torque at 0.6 MPa (6 bar, 87 psi) | od 5,15 - od 0,8 Nm |
Tryb pracy | Dwustronnego działania |
Ustawienie zakresu kąta obrotu z obu stron | +10 /-100 deg |
Uwaga dotycząca materiałów | Zawierają substancje PWIS, Zgodne z RoHS - Zgodne z RoHS, Zawierają substancje PWIS |
