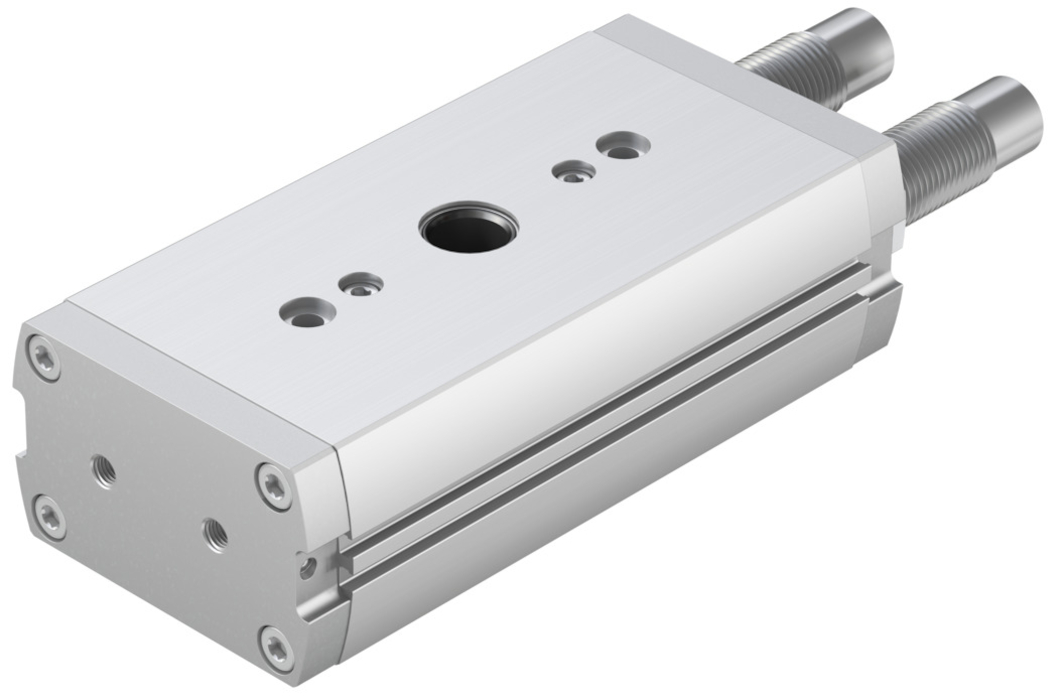

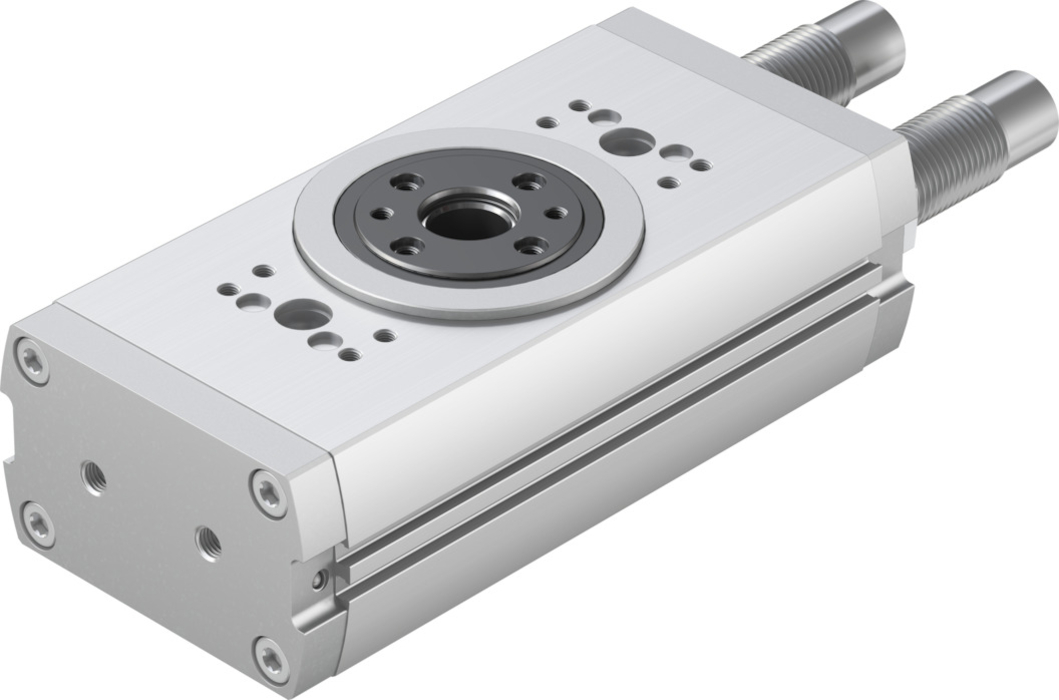

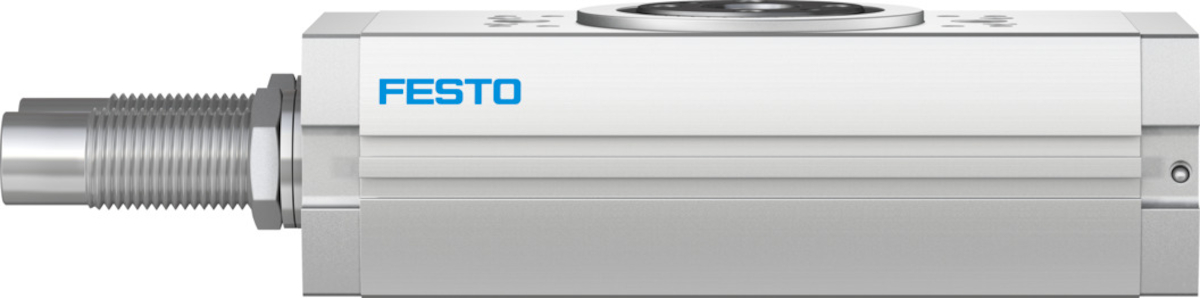

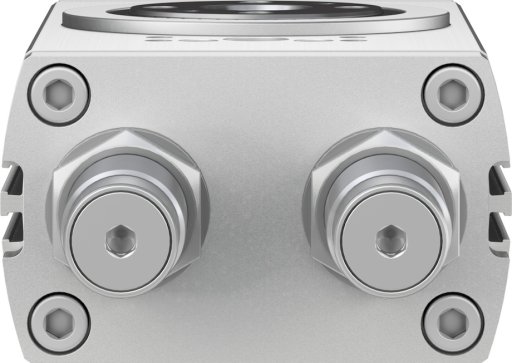

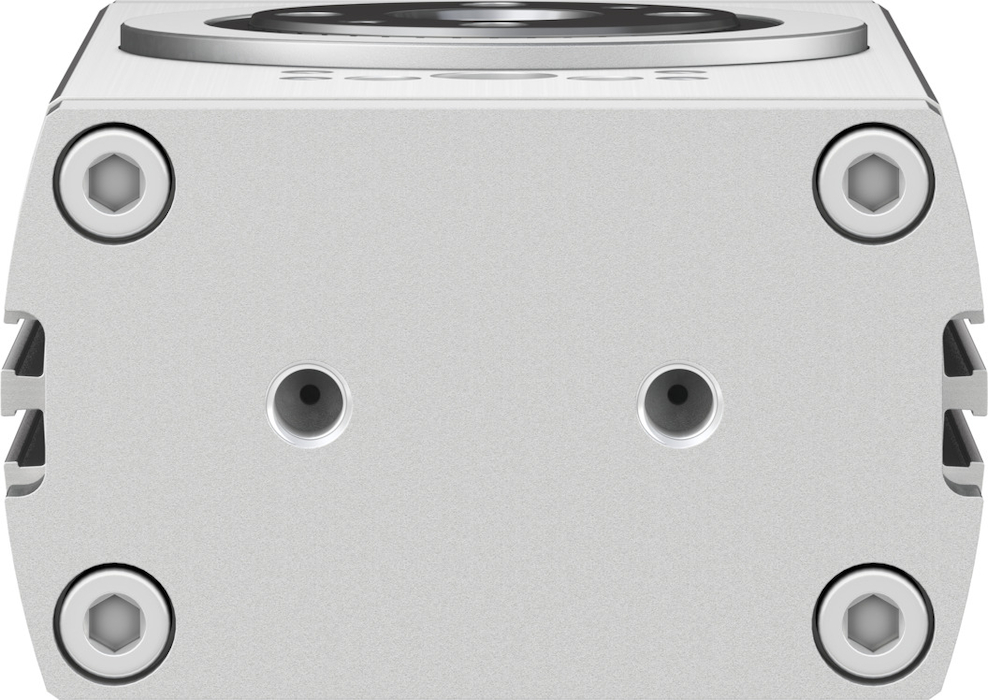

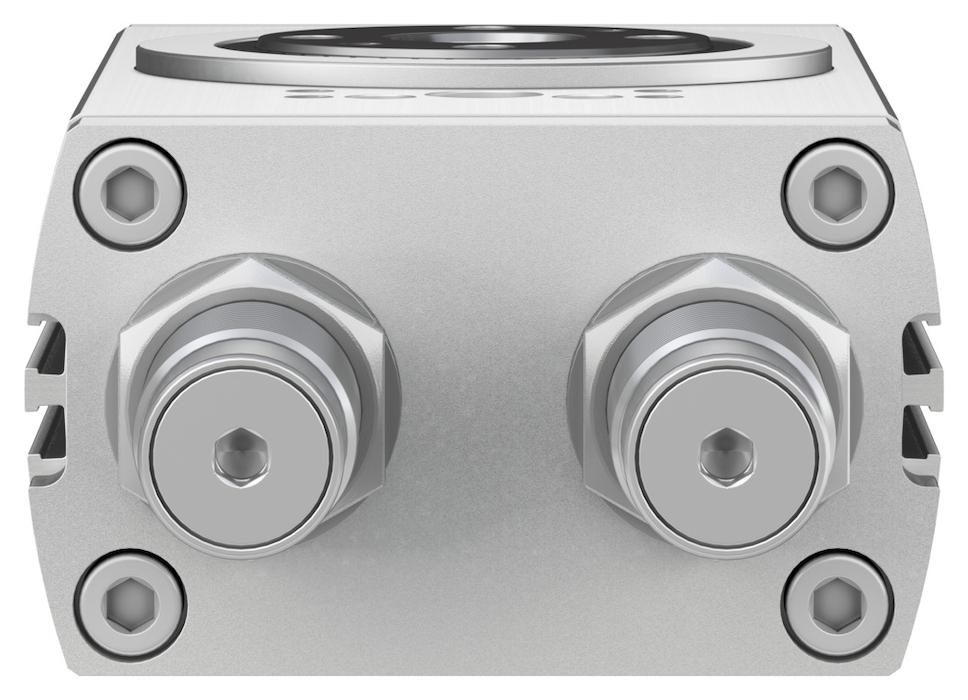

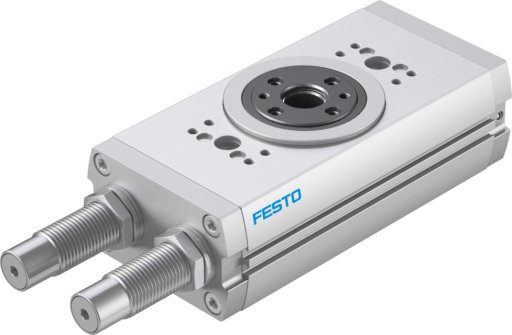

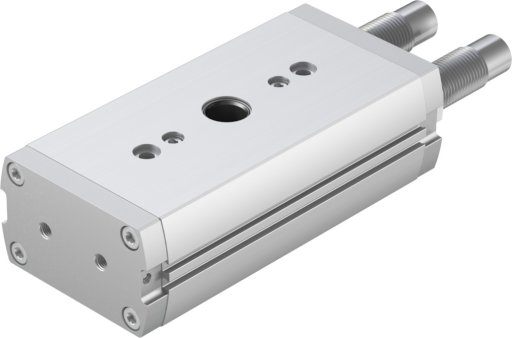

FESTO-1526986 | DRRD-40-180-FH-Y9A Napęd wahadłowy

Tu jesteś:

Pneumat
FESTO
Napędy pneumatyczne
Napędy wahadłowe
Napędy wahadłowe z wałkiem zębatym/zębatką
Napędy ćwierćobrotowe DRRD

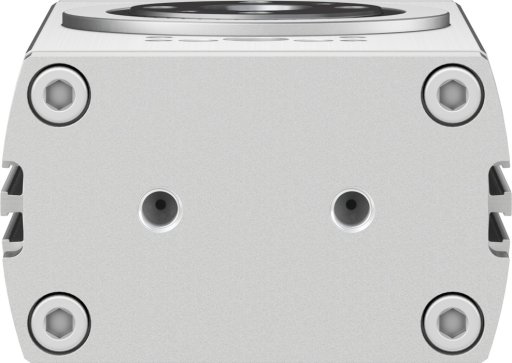

DRRD-40-180-FH-Y9A Napęd wahadłowy

Dane produktu
Dane podstawowe
Zdjęcia
Akcesoria
Wielkość

40

Kąt amortyzacji

56 DEG

Zakres ustawiania kąta obrotu z obu stron

+10 /-190 stopni

Kąt obrotu

od 180 DEG

Amortyzacja

wewnętrzna amortyzacja hydrauliczna, normalna charakterystyka

Pozycja montażu

dowolny

Konstrukcja

Zębatka/zębnik

Sygnalizacja położenia

do wyłącznika zbliżeniowego

Symbol

00991265

Ciśnienie robocze/MPA

od 0.2 do 1 MPA

Ciśnienie robocze/BAR

od 2 do 10 BAR

Sposób działania

dwustronnego działania

Medium robocze

Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]

Uwaga dotycząca medium roboczego/sterującego

Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)

Zgodność z LABS

VDMA24364-strefa III

Temperatura otoczenia

od -10 do 60 GC

Teoretyczny moment obrotowy przy 0,6 MPa (6 bar, 87 psi)

od 24.1 NM

Dopuszczalny masowy moment bezwładności

od 2.3 KGY

Waga produktu

od 6424 G

Typ mocowania

opcjonalnie:

Przyłącze pneumatyczne

G1/8

Informacja o materiałach

Zgodność z dyrektywą RoHS

Materiał wałka napędu

Stal odpuszczona

Materiał pokrywy

Aluminium

Materiał uszczelnień

NBR

Materiał obudowy

Stop aluminium do przeróbki plastycznej
