Przepływomierz powietrza masowy – budowa i montaż na przykładzie przepływomierzy CS Instruments

---

Czym jest przepływomierz masowy powietrza?

Przepływomierz masowy powietrza jest urządzeniem mierzącym ilość gazu przepływającego przez przewód w określonym czasie. W przypadku przepływomierzy termicznych wynik pomiaru wynika ze zdolności przepływającego gazu do odbierania ciepła z podgrzewanego elementu pomiarowego.

W odróżnieniu od prostych mierników objętości rzeczywistej urządzenie termiczne może bezpośrednio wyznaczać przepływ masowy, a następnie przeliczać go na przepływ objętościowy odniesiony do zdefiniowanych warunków normalnych. Dzięki termicznej zasadzie pomiarowej urządzenia CS Instruments mogą wyświetlać między innymi przepływ w m³/h, Nm³/h, l/min lub innych skonfigurowanych jednostkach bez konieczności stosowania oddzielnych czujników temperatury i ciśnienia do każdego standardowego pomiaru zużycia. Należy przy tym rozróżnić trzy pojęcia:

• Przepływ masowy określa masę gazu przepływającego w jednostce czasu, na przykład w kg/h.

• Rzeczywisty przepływ objętościowy określa objętość gazu w warunkach panujących w danym punkcie instalacji.

• Standardowy przepływ objętościowy przedstawia objętość, jaką ta sama masa gazu zajmowałaby w przyjętych warunkach odniesienia.

Rozróżnienie to jest szczególnie ważne w pneumatyce. Objętość sprężonego powietrza zmienia się wraz z ciśnieniem i temperaturą. Jeden metr sześcienny gazu znajdującego się w rurociągu pod ciśnieniem roboczym nie odpowiada jednemu metrowi sześciennemu powietrza odniesionego do warunków normalnych. Dlatego przed uruchomieniem urządzenia trzeba sprawdzić, jakie warunki odniesienia zostały zapisane w jego konfiguracji.

---

Termiczna zasada pomiaru przepływu

W termicznym przepływomierzu masowym stosuje się zwykle co najmniej dwa elementy temperaturowe. Jeden mierzy temperaturę przepływającego gazu, natomiast drugi jest aktywnie podgrzewany przez układ elektroniczny.

Gdy gaz nie przepływa, ilość ciepła odbierana z elementu grzejnego jest niewielka. Po rozpoczęciu przepływu cząsteczki gazu intensywniej odbierają ciepło z czujnika. Im większy strumień masy, tym większa jest moc potrzebna do utrzymania określonej różnicy temperatur albo tym większa staje się zmiana temperatury sensora przy stałej mocy grzewczej. Elektronika przepływomierza przelicza tę zależność na wartość przepływu. Zasada kalorymetryczna nie wymaga stosowania wirnika, turbiny, tłoka ani innych ruchomych elementów mechanicznych. Dzięki temu przepływomierze termiczne charakteryzują się małym zapotrzebowaniem na obsługę serwisową i bardzo niewielkim spadkiem ciśnienia. CS Instruments wskazuje te cechy zarówno dla sondy VA 500, jak i przepływomierza z sekcją pomiarową VA 520. Brak części ruchomych jest szczególnie korzystny w instalacjach sprężonego powietrza, ponieważ:

• nie występuje mechaniczne zużycie łożysk lub wirnika,

• sensor może mierzyć bardzo małe przepływy,

• urządzenie nadaje się do pomiaru przepływów nocnych i przeciekowych,

• opory przepływu pozostają niewielkie,

• układ może pracować w sposób ciągły,

• nie jest wymagane smarowanie mechanizmu pomiarowego.

Należy jednak pamiętać, że powierzchnia sensora ma bezpośredni kontakt z medium. Olej, woda, pył, produkty korozji oraz inne osady mogą zmieniać wymianę ciepła między czujnikiem a gazem, a tym samym powodować odchylenia pomiarowe. Producent zwraca uwagę, że cząstki stałe i ciecze znajdujące się w sprężonym powietrzu mogą zanieczyścić urządzenie, dlatego użytkownik powinien zapewnić wymaganą czystość medium oraz odpowiednie odstępy między przeglądami i czyszczeniem.

---

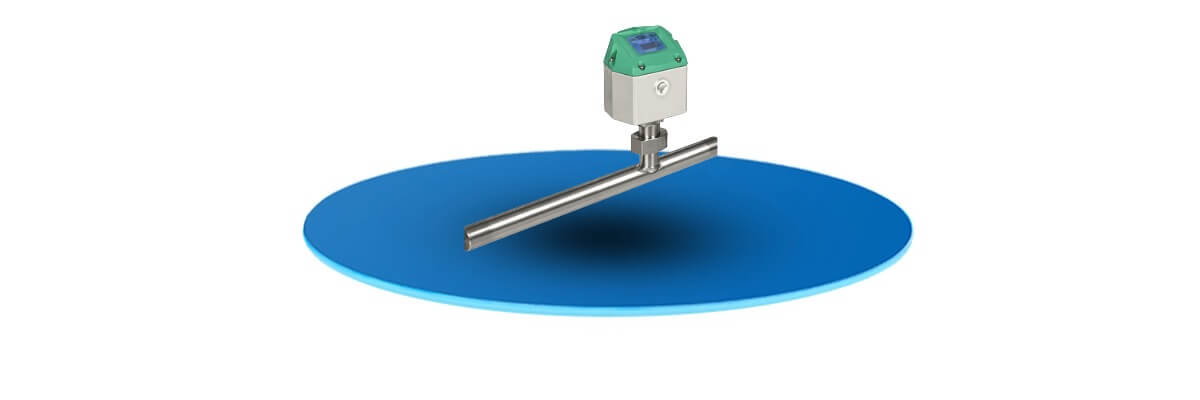

Budowa przepływomierza - z czego zbudowany jest przemysłowy przepływomierz masowy?

Budowa urządzenia zależy od tego, czy jest to sonda zanurzeniowa montowana w istniejącym rurociągu, czy kompletne urządzenie z fabryczną sekcją pomiarową.

Końcówka pomiarowa

Końcówka pomiarowa stanowi najważniejszy element przepływomierza. Znajdują się w niej sensory temperatury medium oraz podgrzewany element pomiarowy. Kształt końcówki musi zapewniać kontrolowany kontakt z przepływającym gazem, ograniczać zaburzenie strumienia i chronić delikatne elementy pomiarowe. W urządzeniach przeznaczonych do przemysłu końcówka wykonywana jest zwykle ze stali nierdzewnej. Materiał musi być odporny na ciśnienie, temperaturę, wilgoć oraz środowisko występujące w danej instalacji.

Trzpień sondy

W przepływomierzach zanurzeniowych końcówka pomiarowa znajduje się na końcu długiego trzpienia. Trzpień umożliwia wsunięcie czujnika przez zawór kulowy do wnętrza rurociągu i ustawienie go na odpowiedniej głębokości. Przykładowy VA 500 znajdujący się w ofercie Pneumat System ma sekcję pomiarową ze stali nierdzewnej 1.4301, trzpień o długości montażowej 220 mm i średnicy 10 mm oraz przyłącze montażowe G 1/2". Dostępność różnych długości sond jest ważna w przypadku większych średnic rurociągów, grubej izolacji oraz nietypowej konstrukcji punktu pomiarowego.

Zespół mocujący i uszczelniający

Sonda zanurzeniowa musi zostać zamocowana w sposób szczelny i odporny na siłę wynikającą z ciśnienia medium. W skład zespołu montażowego mogą wchodzić:

• gwintowane przyłącze,

• nakrętka przyłączeniowa,

• tuleja zaciskowa,

• pierścień zabezpieczający,

• uszczelnienie elastomerowe,

• skala głębokości wsunięcia,

• mechaniczne zabezpieczenie wysokociśnieniowe.

W przypadku VA 550 po ustawieniu głębokości i orientacji trzpień blokuje się za pomocą tulei zaciskowej. Instrukcja producenta przewiduje moment dokręcenia 25–30 Nm i podkreśla, że podczas dokręcania nie wolno zmienić ustawionej pozycji sondy.

Obudowa elektroniki

Obudowa zawiera układ zasilania, obwody pomiarowe, pamięć konfiguracji, przetwornik sygnału oraz moduły komunikacyjne. W zależności od modelu może być wykonana z tworzywa sztucznego, aluminium albo stali nierdzewnej. Jej zadaniem jest ochrona elektroniki przed pyłem, wilgocią, wibracjami i innymi oddziaływaniami środowiska przemysłowego. Przykładowo modele VA 500 i VA 520 są dostępne w wykonaniu o stopniu ochrony IP65, natomiast VA 550 jest projektowany jako urządzenie do bardziej wymagających warunków przemysłowych.

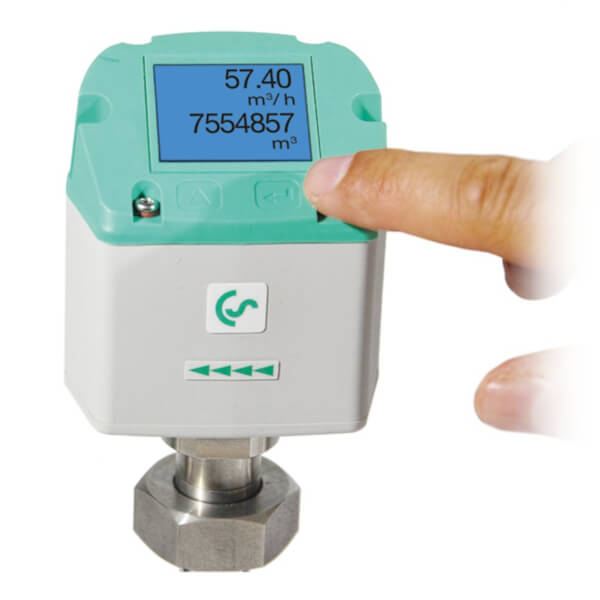

Wyświetlacz i panel konfiguracyjny

Wyświetlacz może prezentować:

• chwilowy przepływ,

• całkowite zużycie,

• temperaturę gazu,

• opcjonalnie ciśnienie,

• komunikaty diagnostyczne,

• wartości minimalne i maksymalne,

• stan wyjść i komunikacji.

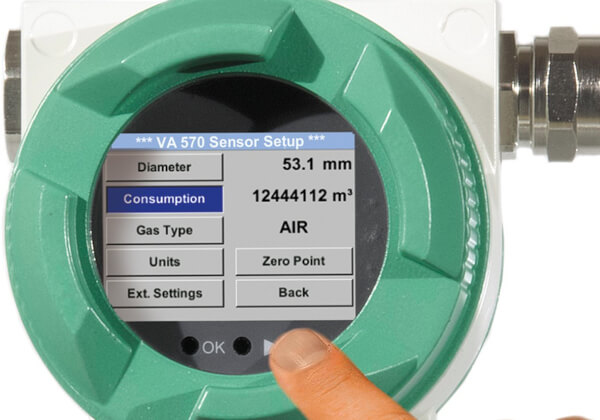

W przepływomierzach CS Instruments ustawienia mogą być zmieniane za pomocą przycisków wyświetlacza. W zależności od wersji można wybrać jednostkę, średnicę rurociągu, rodzaj gazu, warunki odniesienia, kierunek przepływu oraz parametry wyjść.

Wyjścia elektryczne i komunikacja

Nowoczesny przepływomierz nie jest wyłącznie lokalnym licznikiem. Stanowi element systemu monitorowania energii i może przekazywać dane do sterownika PLC, rejestratora, systemu SCADA, BMS lub oprogramowania analitycznego. W przepływomierzach VA 500 i VA 520 standardowo dostępne mogą być:

• wyjście analogowe 4–20 mA,

• wyjście impulsowe,

• RS485 z protokołem Modbus RTU.

Opcjonalnie dostępne są między innymi Modbus TCP, Ethernet, PoE i M-Bus. Wyjście analogowe stosuje się najczęściej do przekazywania chwilowego przepływu. Wyjście impulsowe może reprezentować określoną ilość skumulowanego medium, na przykład jeden impuls na ustaloną liczbę metrów sześciennych. Komunikacja cyfrowa pozwala odczytać większą liczbę parametrów bez utraty rozdzielczości związanej ze skalowaniem sygnału analogowego.

---

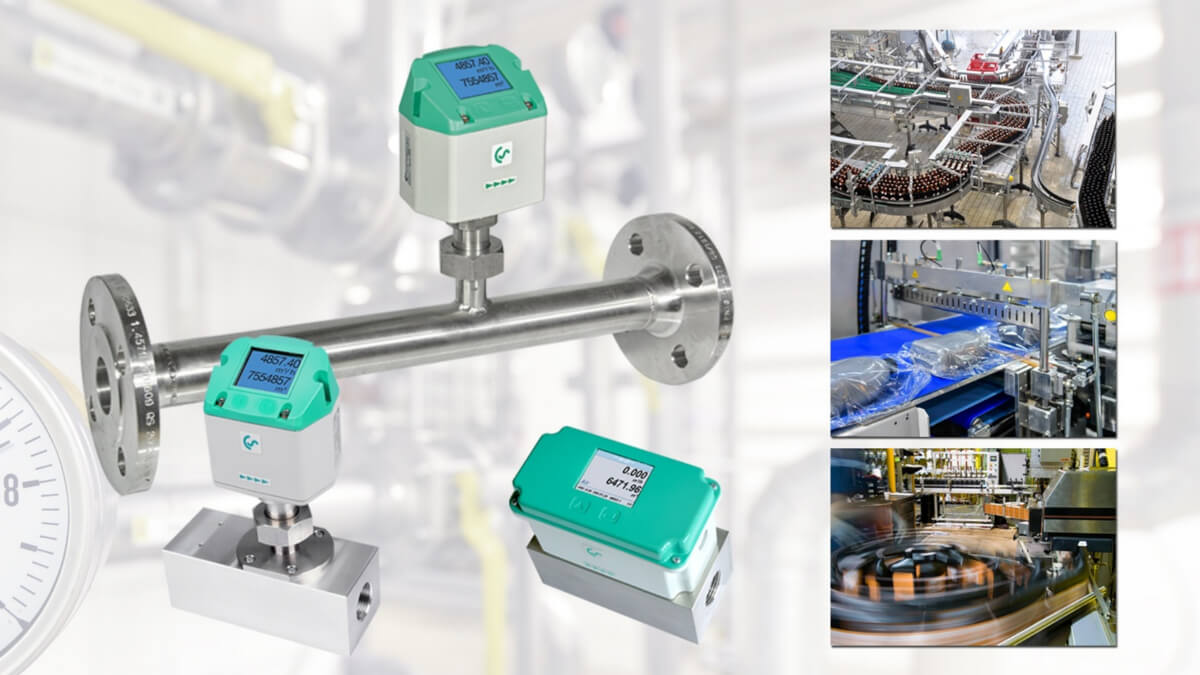

Sekcja pomiarowa

W przepływomierzu liniowym sensor współpracuje z fabrycznie wykonaną rurą pomiarową. Jej średnica, geometria i położenie sensora są ustalone przez producenta. Rozwiązanie takie ma kilka zalet:

• eliminuje konieczność ręcznego określania głębokości sondy,

• ogranicza ryzyko błędnego ustawienia końcówki,

• zapewnia znaną geometrię wewnętrzną,

• upraszcza wymianę i ponowną kalibrację,

• ułatwia montaż w instalacjach o małych i średnich średnicach.

Model VA 520 jest oferowany ze zintegrowaną sekcją pomiarową dla zakresu od DN 8 do DN 80. Sensor można wyjąć do czyszczenia lub wzorcowania, pozostawiając sekcję w instalacji i zamykając ją odpowiednią zaślepką.

---

Sonda zanurzeniowa czy przepływomierz z sekcją pomiarową?

Wybór konstrukcji powinien wynikać z średnicy rurociągu, dostępnego miejsca, wymaganej dokładności, warunków procesowych oraz możliwości wyłączenia instalacji.

Przepływomierz zanurzeniowy

Sonda zanurzeniowa, taka jak VA 500 lub VA 550, jest szczególnie przydatna w istniejących rurociągach. Montaż odbywa się przez punkt pomiarowy wyposażony w zawór kulowy, zwykle z przyłączem 1/2". VA 500 może być instalowany i demontowany pod ciśnieniem przy zastosowaniu odpowiedniej procedury i zabezpieczeń, a producent przewiduje jego wykorzystanie w rurociągach od 1/2" do 40", z możliwością obsługi także większych średnic. Zalety sondy zanurzeniowej to przede wszystkim:

• możliwość montażu w dużych średnicach,

• niewielka ingerencja w rurociąg,

• mały spadek ciśnienia,

• łatwa relokacja urządzenia,

• możliwość wykonywania pomiarów okresowych,

• dostęp do sensora bez demontażu całego odcinka rurociągu.

Wadą jest większa wrażliwość na błędy instalacyjne. Nieprawidłowa głębokość, niewłaściwa orientacja lub błędnie wpisana średnica wewnętrzna rury mogą spowodować istotne odchylenia wyniku.

Przepływomierz liniowy

Urządzenie z fabryczną sekcją pomiarową, takie jak VA 520, jest dobrym rozwiązaniem do stałego opomiarowania maszyn, działów produkcyjnych, rozdzielni i odbiorników. W ofercie Pneumat System dostępne są wersje VA 520 z przyłączami gwintowanymi lub kołnierzowymi. Przykładowa wersja z sekcją G 3/4 może pracować przy ciśnieniu 16 bar, opcjonalnie 40 bar, w temperaturze od –30 do +80°C i przekazywać dane przez 4–20 mA, wyjście impulsowe oraz RS485 Modbus RTU. Konstrukcja liniowa jest szczególnie korzystna, gdy:

• rurociąg ma niewielką średnicę,

• wymagana jest łatwa i powtarzalna instalacja,

• punkt pomiarowy powstaje podczas budowy nowej instalacji,

• urządzenie pomiarowe ma służyć do rozliczeń wewnętrznych,

• przewidziana jest okresowa wymiana sensora do kalibracji.

---

Gdzie montować przepływomierz w instalacji sprężonego powietrza?

Miejsce montażu powinno wynikać z celu pomiaru. Nie istnieje jeden punkt odpowiedni dla wszystkich analiz.

Pomiar wydajności sprężarki

Przepływomierz można zamontować za stacją sprężarek, aby określać rzeczywistą ilość powietrza przekazywanego do sieci. W takiej konfiguracji należy uwzględnić działanie osuszaczy powietrza, filtrów, zbiorników ciśnienia i układu sterowania sprężarkami. Pomiar w tym miejscu pozwala porównywać produkcję sprężonego powietrza z poborem energii elektrycznej i obliczać jednostkowe zużycie energii, na przykład kWh na Nm³.

Pomiar głównego zużycia zakładu

Przepływomierz zamontowany na głównym przewodzie za stacją uzdatniania powietrza pokazuje całkowity pobór zakładu. Pozwala tworzyć długoterminowy profil zużycia oraz oceniać, czy wydajność sprężarkowni odpowiada zapotrzebowaniu produkcji.

Pomiar działów i hal

Rozmieszczenie kilku przepływomierzy na odgałęzieniach umożliwia sporządzenie bilansu sprężonego powietrza. Można wówczas ustalić, ile medium zużywają poszczególne hale, linie lub wydziały. Takie rozwiązanie jest przydatne przy:

• alokacji kosztów,

• wyznaczaniu wskaźników energetycznych,

• porównywaniu zmian,

• wykrywaniu anomalii,

• ocenie efektów modernizacji.

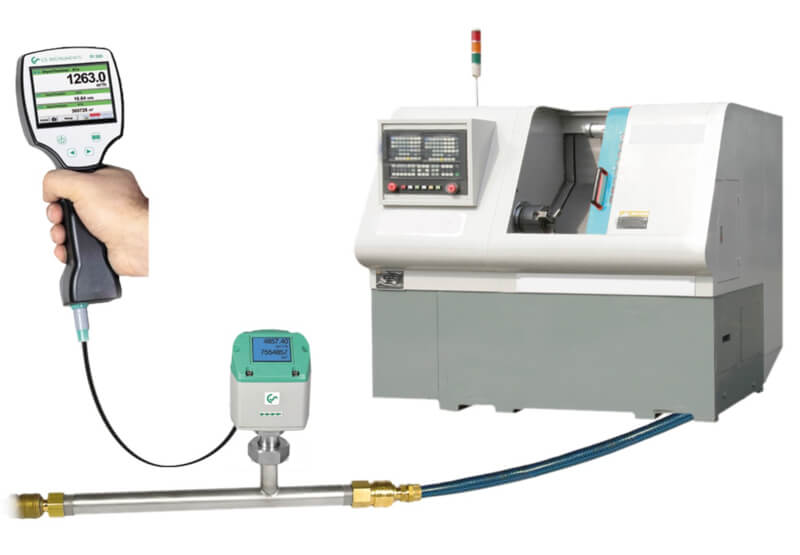

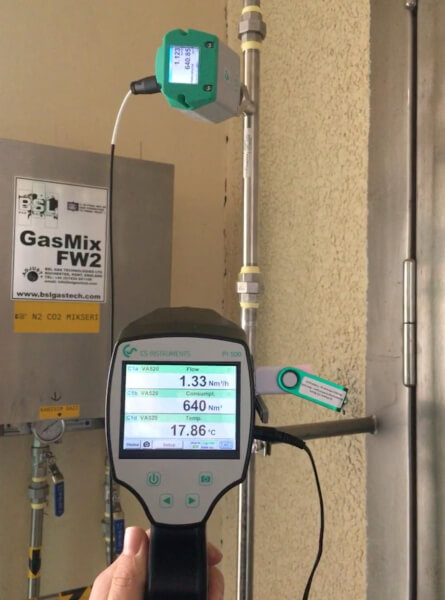

Pomiar pojedynczej maszyny

Miernik zamontowany przed maszyną pokazuje rzeczywisty pobór powietrza przez konkretny odbiornik. Pozwala sprawdzić, czy układ pracuje zgodnie z dokumentacją, czy nie występują nieszczelności i czy zastosowane elementy pneumatyczne nie są przewymiarowane.

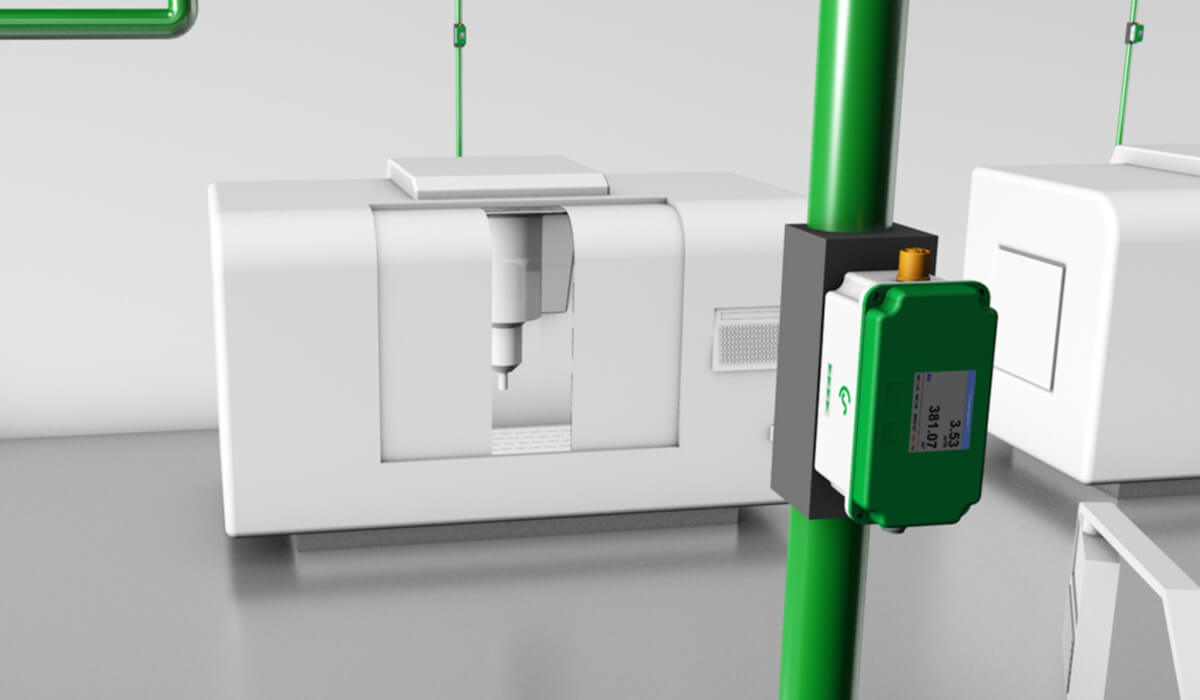

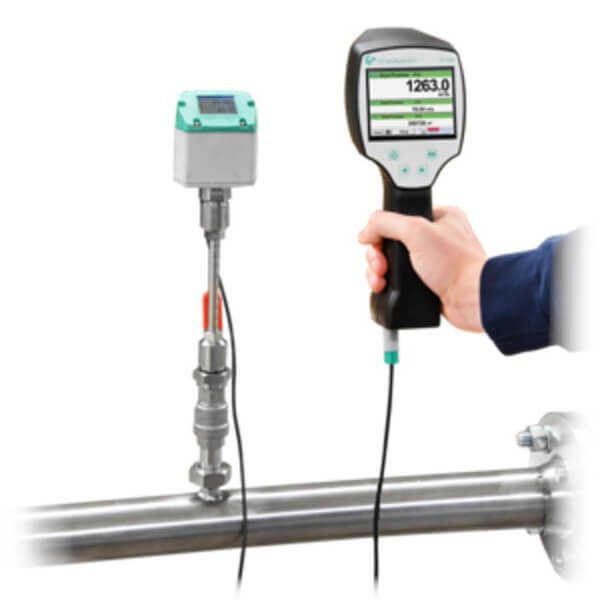

Pomiar przepływu przeciekowego

Gdy produkcja jest zatrzymana, a większość odbiorników pozostaje nieaktywna, przepływ wskazywany przez miernik może być traktowany jako przybliżony poziom strat związanych z nieszczelnościami i niekontrolowanymi poborami. VA 500 został zaprojektowany między innymi do monitorowania zużycia i analizy przepływów przeciekowych. Dokładność w dolnym obszarze zakresu jest dlatego bardzo ważna.

Dlaczego odcinki proste są tak ważne?

Wartość przepływu masowego jest wyznaczana na podstawie lokalnej prędkości gazu w obszarze sensora. Aby wynik był reprezentatywny dla całego przekroju rurociągu, profil prędkości powinien być możliwie stabilny i rozwinięty. Kolana, trójniki, zawory, redukcje i rozszerzenia powodują:

• asymetrię profilu prędkości,

• zawirowania,

• oderwanie strugi,

• lokalne przyspieszenia,

• ruch wirowy gazu,

• pulsacje.

Jeżeli sensor zostanie umieszczony bezpośrednio za takim elementem, może zmierzyć prędkość większą albo mniejszą od wartości reprezentatywnej dla przekroju. Instrukcje VA 520 i VA 550 podają minimalne długości odcinków prostych przed i za miejscem pomiaru. Za przepływomierzem producent wymaga standardowo odcinka 5 × DN, natomiast wymagany odcinek wlotowy zależy od rodzaju przeszkody. Przykładowe wartości wynoszą:

Element przed przepływomierzem	Minimalny odcinek przed sensorem	Minimalny odcinek za sensorem
Łagodne kolano poniżej 90°	12 × DN	5 × DN
Redukcja średnicy	15 × DN	5 × DN
Rozszerzenie średnicy	15 × DN	5 × DN
Kolano 90° lub trójnik	15 × DN	5 × DN
Dwa kolana w jednej płaszczyźnie	20 × DN	5 × DN
Dwa kolana w różnych płaszczyznach	35 × DN	5 × DN
Zawór odcinający	45 × DN	5 × DN

DN oznacza nominalną średnicę rurociągu. Dla przewodu DN 50 wymagane 15 × DN odpowiada więc około 750 mm prostego odcinka przed punktem pomiarowym. Powyższe wartości nie powinny być automatycznie przenoszone na każdy model i każdą konfigurację. Ostateczne wymagania należy sprawdzić w aktualnej instrukcji konkretnego urządzenia.

---

Montaż przepływomierza z sekcją pomiarową

Montaż urządzenia liniowego jest mechanicznie prostszy niż ustawianie sondy zanurzeniowej, ale również wymaga zachowania określonej procedury.

---

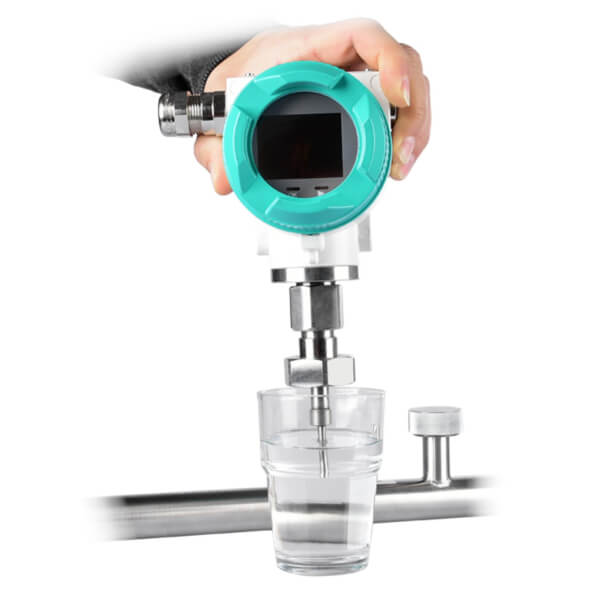

Montaż sondy zanurzeniowej przez zawór kulowy

Sonda zanurzeniowa daje dużą elastyczność, lecz wymaga bardziej precyzyjnego montażu.

Wykonanie punktu pomiarowego

Typowy punkt pomiarowy składa się z:

• króćca wspawanego lub obejmy montażowej,

• zaworu kulowego,

• przyłącza gwintowanego,

• uszczelnienia,

• opcjonalnego zabezpieczenia wysokociśnieniowego.

CS Instruments przewiduje montaż sondy VA 550 przez zawór kulowy. Jeżeli w istniejącej instalacji nie ma odpowiedniego punktu, można zastosować króciec wspawany z zaworem lub obejmę do wykonania punktu pomiarowego. Dla instalacji pracujących pod ciśnieniem dostępne są również obejmy do nawiercania i urządzenia pozwalające wykonać otwór bez zatrzymywania całej sieci. Takie prace muszą być prowadzone przez przeszkolony personel, z uwzględnieniem ciśnienia, materiału rurociągu oraz instrukcji wyposażenia.

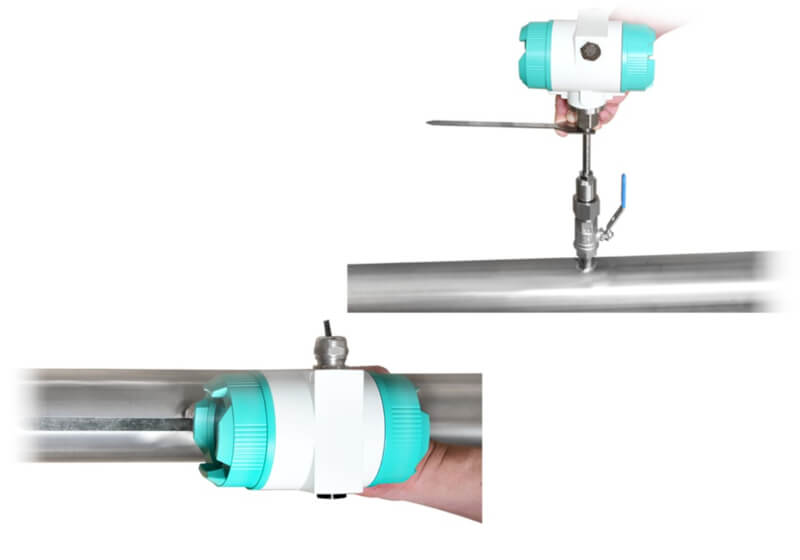

Ustawienie głębokości zanurzenia

Końcówka pomiarowa powinna znaleźć się w osi rurociągu. VA 550 wymaga wsunięcia sensorów do środka przewodu, a głębokość montażową określa zależność:

Głębokość wsunięcia = X + Y

gdzie:

• X = 0,5 × średnica zewnętrzna rurociągu

• Y = długość zespołu zaworu kulowego i przyłącza pomiarowego

Producent podaje tę zależność jako sposób ustawienia sensorów w środku rury. W praktyce przy wyznaczaniu głębokości trzeba uwzględnić rzeczywistą geometrię punktu pomiarowego. Należy dokładnie zmierzyć odległość od zewnętrznego punktu odniesienia do wewnętrznej ściany rurociągu i dodać połowę średnicy wewnętrznej. Umieszczenie sondy zbyt płytko sprawi, że sensor znajdzie się w warstwie przyściennej, gdzie prędkość gazu jest mniejsza. Zbyt głębokie wsunięcie może przesunąć sensor poza oś, zbliżyć go do przeciwległej ściany lub doprowadzić do uszkodzenia.

Ustawienie kąta sondy

Równie ważna jest orientacja czujnika względem strumienia. Dla VA 550 maksymalne dopuszczalne odchylenie kątowe podczas ustawiania wynosi ±2°. Nieprecyzyjne ustawienie może prowadzić do błędów pomiarowych. Strzałka na urządzeniu musi być skierowana zgodnie z przepływem. Sonda nie może być obrócona przypadkowo wokół własnej osi.

---

Zabezpieczenie przy wysokim ciśnieniu

Ciśnienie działające na powierzchnię sondy generuje siłę wypychającą ją z rurociągu. Nawet przy ciśnieniu kilku barów niekontrolowane poluzowanie mocowania może stanowić zagrożenie. Instrukcja VA 550 zwraca uwagę na ryzyko już przy ciśnieniu 2–3 bar, a dla ciśnienia powyżej 10 bar wymaga stosowania odpowiednich pierścieni uszczelniających z metalowym podparciem oraz zabezpieczenia wysokociśnieniowego. VA 500 może pracować przy ciśnieniu do 50 bar, ale nie oznacza to, że każda standardowa armatura montażowa nadaje się do takiego ciśnienia. Cały punkt pomiarowy, w tym króciec, zawór, uszczelnienie i zabezpieczenie sondy, musi mieć odpowiednią klasę ciśnieniową.

---

Montaż w rurociągu poziomym i pionowym

Przepływomierze VA 520 i VA 550 mogą być integrowane zarówno z przewodami poziomymi, jak i pionowymi. Dopuszczalność takiego montażu nie oznacza jednak, że każda pozycja jest jednakowo korzystna. W instalacji wilgotnej należy unikać miejsca, w którym kondensat może stale gromadzić się przy sensorze. Krople wody uderzające w podgrzewany element zmieniają warunki wymiany ciepła i mogą powodować gwałtowne zakłócenia wskazań. W przewodzie poziomym często korzystne jest umieszczenie punktu pomiarowego w górnej lub bocznej części rury, zależnie od instrukcji konkretnego modelu. Montaż od spodu może narażać sensor na wodę, olej i osady zbierające się na dnie przewodu. W rurociągu pionowym należy dokładnie sprawdzić kierunek przepływu i możliwość cofania się medium. W instalacjach ze zmiennym kierunkiem przepływu warto rozważyć wersję dwukierunkową.

---

Podłączenie elektryczne

Po zakończeniu montażu mechanicznego można wykonać podłączenie elektryczne. Prace te powinny być prowadzone przy odłączonym zasilaniu przez personel posiadający odpowiednie kwalifikacje. Instrukcje urządzeń wskazują między innymi na konieczność:

• stosowania przewodów ekranowanych,

• zachowania możliwie krótkich odcinków odizolowanych żył,

• zamknięcia nieużywanych przepustów,

• przestrzegania dopuszczalnych napięć i obciążeń,

• kontroli połączeń przed uruchomieniem.

Dla VA 520 producent zaleca przewody o przekroju co najmniej 0,25 mm².

Zasilanie

Wiele przemysłowych przepływomierzy wykorzystuje zasilanie 24 V DC. Przykładowa wersja VA 520 oferowana przez Pneumat System pracuje przy napięciu 24 V DC ±15%. Zasilacz powinien mieć odpowiednią wydajność prądową, a układ musi być zabezpieczony zgodnie z dokumentacją urządzenia.

Sygnał 4–20 mA

Wyjście analogowe należy przypisać do odpowiedniego zakresu przepływu. Przykładowo 4 mA może odpowiadać zeru, a 20 mA maksymalnej wartości ustawionego zakresu. Błędne skalowanie po stronie sterownika może spowodować, że poprawnie działający sensor będzie prezentował nieprawidłowe wartości w systemie SCADA.

Wyjście impulsowe

Przed uruchomieniem należy ustawić wagę impulsu. Trzeba sprawdzić, czy licznik nadrzędny rejestruje impulsy poprawnie i czy częstotliwość nie przekracza możliwości wejścia sterownika przy maksymalnym przepływie.

Modbus RTU

Przy komunikacji RS485 należy prawidłowo skonfigurować:

• adres urządzenia,

• prędkość transmisji,

• parzystość,

• liczbę bitów stopu,

• kolejność rejestrów,

• terminację magistrali.

Jeżeli przepływomierz znajduje się na końcu magistrali Modbus, wymagane jest zakończenie linii rezystorem terminującym. Instrukcja VA 550 przewiduje rezystor 120 Ω.

---

Konfiguracja przepływomierza po montażu

Połączenie przewodów i pojawienie się wskazania nie oznacza jeszcze zakończenia uruchomienia. Przed rozpoczęciem zbierania danych należy sprawdzić konfigurację.

Rodzaj gazu

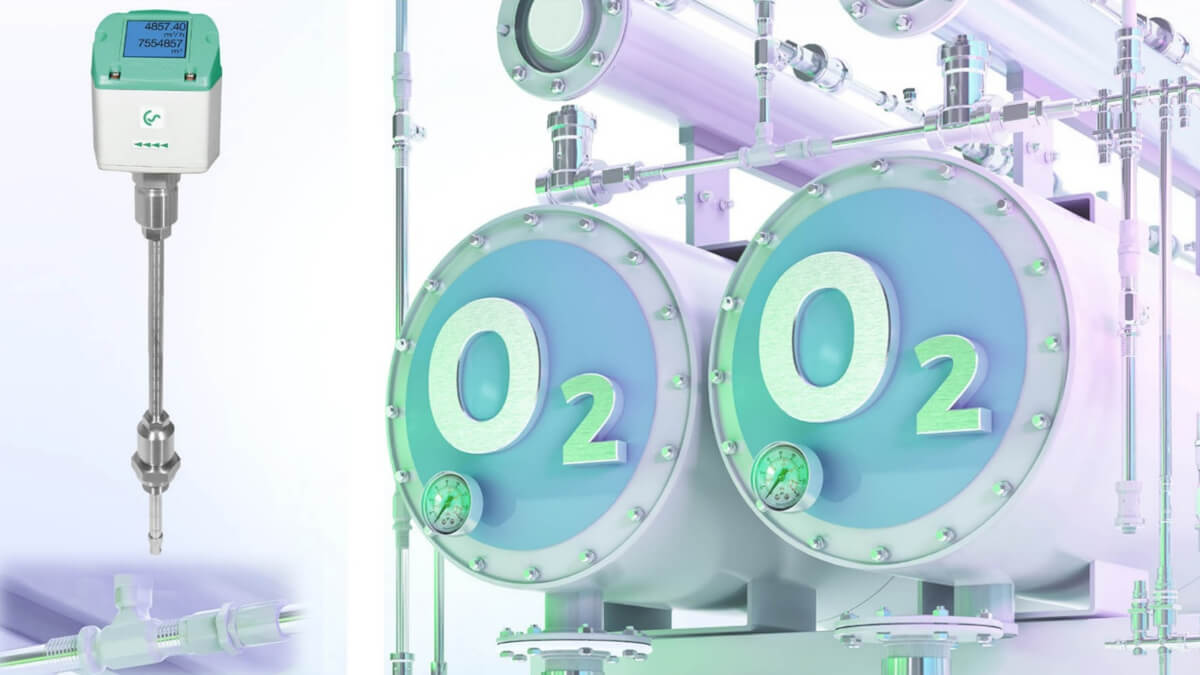

Charakterystyka cieplna zależy od rodzaju medium. Powietrze, azot, argon, tlen, dwutlenek węgla czy gaz ziemny mają różne właściwości termiczne. Przepływomierz musi być skonfigurowany lub skalibrowany dla właściwego gazu. VA 500 może być stosowany do sprężonego powietrza oraz różnych niekorozyjnych gazów, lecz użycie konkretnego medium powinno być zgodne z wybraną wersją i kalibracją.

Średnica rurociągu

W przypadku sond zanurzeniowych elektronika przelicza lokalną prędkość na przepływ przez cały przekrój. Błędnie wpisana średnica powoduje systematyczny błąd obliczeniowy. Pole przekroju kołowego rurociągu wynosi:

A = (πD²) / 4

gdzie:

• A – pole przekroju,

• D – średnica wewnętrzna przewodu.

Przepływ objętościowy można przedstawić jako:

Q = v_sr ⋅ A

gdzie:

• Q – przepływ objętościowy,

• v_sr – średnia prędkość gazu.

Ponieważ pole przekroju zależy od kwadratu średnicy, nawet pozornie niewielki błąd w wartości D może znacząco wpłynąć na wynik. Należy stosować średnicę wewnętrzną, a nie jedynie nominalne oznaczenie rurociągu. Rury o tej samej średnicy nominalnej mogą mieć różną grubość ścianki.

Warunki odniesienia

Trzeba zweryfikować:

• temperaturę odniesienia,

• ciśnienie odniesienia,

• sposób oznaczania jednostki,

• ewentualne uwzględnienie wilgotności.

Porównywanie wyników z kilku urządzeń ma sens tylko wtedy, gdy wszystkie korzystają z tych samych warunków odniesienia.

Kierunek pomiaru

Dla standardowego urządzenia należy ustawić jeden kierunek przepływu. Jeżeli w pierścieniowej instalacji sprężonego powietrza możliwy jest przepływ w obu kierunkach, trzeba zastosować wersję dwukierunkową i odpowiednio interpretować znaki wartości oraz liczniki.

Zakres wyjścia analogowego

Maksymalny zakres sygnału powinien być dostosowany do rzeczywistego przepływu. Ustawienie 0–10 000 Nm³/h dla odbiornika zużywającego 100 Nm³/h znacząco pogorszy praktyczną rozdzielczość sygnału analogowego.

Uruchomienie i kontrola poprawności pomiaru

Po konfiguracji należy przeprowadzić uruchomienie kontrolowane. Najpierw instalację napełnia się stopniowo i sprawdza szczelność. Następnie należy porównać wskazania z przewidywanym poborem. Weryfikacja może obejmować:

• pomiar przy zamkniętych odbiornikach,

• uruchomienie jednego znanego odbiornika,

• porównanie z danymi sprężarki,

• porównanie z przepływomierzem referencyjnym,

• analizę wartości podczas postoju,

• kontrolę stabilności sygnału,

• sprawdzenie licznika całkowitego,

• odczyt sygnału w sterowniku lub rejestratorze.

Jeżeli wynik jest niestabilny albo znacząco różni się od wartości oczekiwanej, należy sprawdzić przede wszystkim:

1. kierunek strzałki,

2. rodzaj gazu,

3. średnicę wewnętrzną,

4. głębokość sondy,

5. orientację końcówki,

6. odcinki proste,

7. obecność kondensatu,

8. stan powierzchni sensora,

9. warunki odniesienia,

10. skalowanie sygnału w PLC.

---

Najczęstsze błędy montażowe:

• Montaż bezpośrednio za kolanem

  Powoduje pomiar w silnie zaburzonym profilu prędkości. Wskazanie może być pozornie stabilne, lecz systematycznie zawyżone lub zaniżone.

• Montaż za częściowo zamkniętym zaworem

  Zawór dławiący generuje intensywną turbulencję i asymetrię strumienia. Instrukcje VA 520 i VA 550 przewidują za zaworem odcinającym aż 45 × DN odcinka wlotowego.

• Wpisanie średnicy nominalnej zamiast wewnętrznej

  To jeden z najczęstszych błędów sond zanurzeniowych. Wynik staje się błędny nawet wtedy, gdy sam sensor działa prawidłowo.

• Zbyt płytkie wsunięcie sondy

  Końcówka znajduje się w obszarze niższej prędkości przy ścianie rury, co zwykle prowadzi do zaniżenia przepływu.

• Niewłaściwy kąt

  Sensor obrócony względem osi strumienia nie odbiera ciepła w taki sposób, jak przewidziano podczas kalibracji.

• Montaż w miejscu gromadzenia kondensatu

  Woda i olej mogą zanieczyścić sensor, wywoływać skoki wskazania oraz stopniowy dryft pomiarowy.

• Zastosowanie niewłaściwego materiału uszczelniającego

  Uszczelnienie musi być zgodne z ciśnieniem, temperaturą i rodzajem gazu. Jego fragmenty nie mogą przedostać się do wnętrza przewodu.

• Brak zabezpieczenia wysokociśnieniowego

  W sondzie montowanej pod ciśnieniem może dojść do niekontrolowanego wysunięcia trzpienia. Jest to poważne zagrożenie dla personelu.

• Brak izolacji drgań

  Silne drgania rurociągu mogą obciążać połączenia elektryczne, zespół zaciskowy i elektronikę urządzenia.

• Błędna konfiguracja warunków normalnych

  Dwa przepływomierze mogą mierzyć tę samą masę gazu, lecz pokazywać różne wartości Nm³/h, jeżeli korzystają z innych temperatur odniesienia.

---

Przepływomierze CS Instruments dostępne w ofercie Pneumat System

Oferta Pneumat System obejmuje rozwiązania do pomiaru przepływu i zużycia sprężonego powietrza oraz gazów technicznych, w tym przepływomierze masowe CS Instruments.

CS Instruments VA 500

VA 500 jest sondą zanurzeniową przeznaczoną przede wszystkim do montażu w istniejących rurociągach. Może być instalowana przez zawór kulowy 1/2", także w instalacji znajdującej się pod ciśnieniem, pod warunkiem zastosowania odpowiedniego wyposażenia i procedury. Najważniejsze cechy obejmują:

• termiczną zasadę pomiaru,

• pomiar przepływu masowego i standardowego przepływu objętościowego,

• brak części ruchomych,

• mały spadek ciśnienia,

• zakres zastosowania od małych do bardzo dużych średnic,

• ciśnienie do 50 bar,

• temperaturę sensora do 110°C,

• wyjście 4–20 mA,

• wyjście impulsowe,

• Modbus RTU,

• opcjonalny pomiar dwukierunkowy.

VA 500 sprawdzi się między innymi w głównych rurociągach, instalacjach pierścieniowych, pomiarach mobilnych oraz modernizowanych sieciach.

CS Instruments VA 520

VA 520 łączy sensor termiczny z fabryczną sekcją pomiarową. Jest przeznaczony do zakresu DN 8–DN 80 i szczególnie dobrze nadaje się do stałego monitorowania poszczególnych działów, maszyn i odbiorników. Sensor można wyjąć do czyszczenia lub wzorcowania bez konieczności usuwania całej sekcji z rurociągu. Urządzenie może pracować przy ciśnieniu do 40 bar i temperaturze od –30 do +80°C.

CS Instruments VA 550

VA 550 jest sondą zanurzeniową przeznaczoną do bardziej wymagających aplikacji przemysłowych. Może być stosowany w rurociągach od DN 20 do DN 2000, dostępne są również wykonania przeznaczone do stref zagrożonych wybuchem oraz wersje z dopuszczeniem do określonych zastosowań gazowych. Konstrukcja obejmuje solidną obudowę, trzpień z tuleją zaciskową, mechanizm precyzyjnego ustawienia i możliwość instalacji przez zawór kulowy.

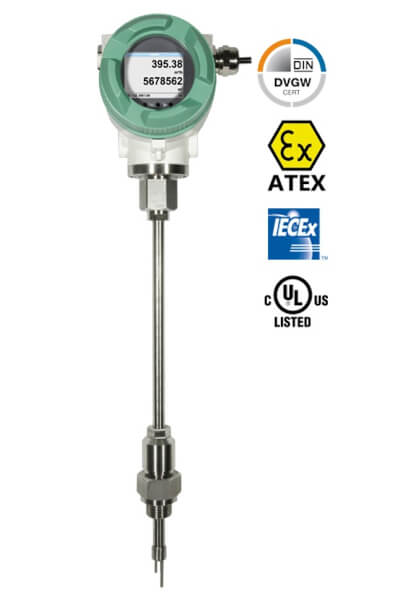

CS Instruments VA 570

VA 570 jest odpowiednikiem do wymagających zastosowań wykorzystującym zintegrowaną sekcję pomiarową. Jest przeznaczony do stałej instalacji, gdy priorytetem jest kontrolowana geometria odcinka pomiarowego i odporne wykonanie przemysłowe. Dostępne są warianty związane z aplikacjami gazowymi i strefami zagrożonymi wybuchem.

---

Integracja przepływomierza z systemem monitoringu sprężonego powietrza

Największą wartość przepływomierz przynosi wtedy, gdy dane są rejestrowane i analizowane w czasie. Pomiar można połączyć z:

• ciśnieniem w sieci,

• punktem rosy,

• poborem mocy sprężarki,

• temperaturą,

• stanem pracy maszyn,

• harmonogramem zmian,

• wielkością produkcji.

Pozwala to obliczać wskaźniki takie jak

SEC = E / V_N

gdzie:

• SEC – jednostkowe zużycie energii,

• E – energia elektryczna pobrana przez układ sprężarkowy,

• V_N – ilość wyprodukowanego powietrza w warunkach odniesienia.

Można również wyznaczać zużycie sprężonego powietrza na sztukę produktu:

q_p = V_N / n

• q_p - zużycie jednostkowe,

• V_N - całkowite zużycie powietrza,

• n - liczba wyprodukowanych sztuk.

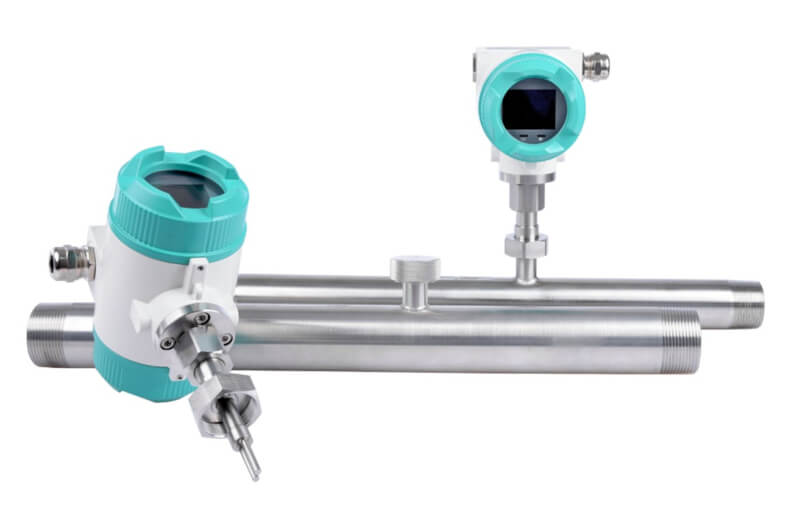

Długoterminowe dane umożliwiają wykrycie stopniowego wzrostu zużycia, który może wskazywać na rozwój nieszczelności, pogorszenie stanu maszyny lub zmianę parametrów procesu. CS Instruments oferuje Stacje pomiarowe powietrza między innymi DS 400 i DS 500, pozwalające łączyć pomiary przepływu z innymi parametrami instalacji. DS 500 może współpracować z wieloma sensorami i prezentować dane na ekranie dotykowym.

---

Jak prawidłowo dobrać przepływomierz?

Dobór powinien obejmować znacznie więcej niż średnicę przyłącza. Przed zamówieniem urządzenia warto określić:

• rodzaj gazu,

• minimalny, typowy i maksymalny przepływ,

• ciśnienie robocze i maksymalne,

• temperaturę medium,

• temperaturę otoczenia,

• średnicę wewnętrzną rurociągu,

• materiał przewodu,

• jakość i wilgotność gazu,

• możliwość przepływu w obu kierunkach,

• dostępną długość odcinków prostych,

• wymaganą dokładność,

• sposób komunikacji,

• warunki strefy montażu,

• potrzebę demontażu pod ciśnieniem,

• wymagania dotyczące wzorcowania.

Szczególnie ważny jest minimalny przepływ. Urządzenie dobierane wyłącznie do maksymalnego chwilowego poboru może mieć zbyt małą rozdzielczość do skutecznego pomiaru nieszczelności. Z kolei zbyt mały zakres maksymalny może prowadzić do przeciążenia zakresu, utraty danych oraz nieprawidłowego skalowania wyjścia analogowego.

---

Rola Pneumat System w projektowaniu punktu pomiarowego

Wdrożenie pomiaru przepływu nie powinno sprowadzać się do zakupu samego sensora. Wiarygodny system pomiarowy obejmuje również odpowiednią armaturę, punkt montażowy, zasilanie, komunikację, rejestrację danych i procedurę serwisową. Pneumat System może dostarczyć nie tylko przepływomierze masowe CS Instruments, lecz także elementy potrzebne do budowy kompletnego rozwiązania:

• zawory kulowe,

• króćce i armaturę gwintowaną,

• elementy ze stali nierdzewnej,

• filtry ciśnieniowe i osuszacze,

• przewody oraz złącza,

• rejestratory pomiarowe,

• sensory ciśnienia i mierniki punktu rosy,

• elementy instalacji sprężonego powietrza,

• wsparcie w doborze zakresu i wykonania.

Takie podejście jest szczególnie istotne w modernizowanych zakładach, gdzie punkt pomiarowy trzeba dopasować do istniejącej instalacji, dostępnej przestrzeni oraz harmonogramu produkcji.

---

---
