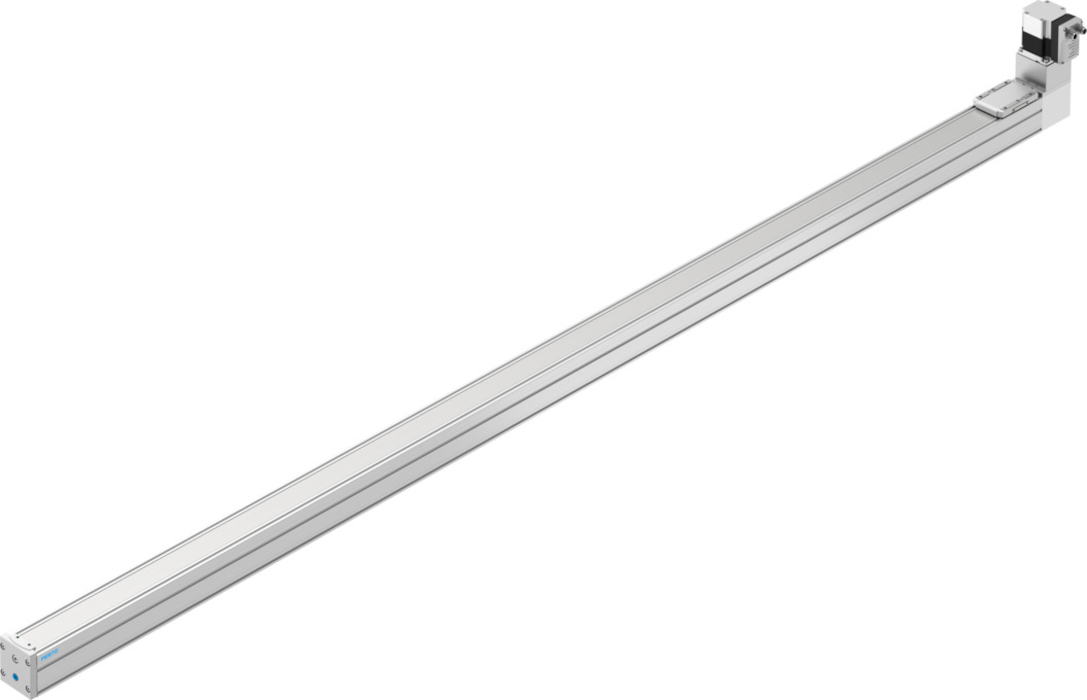

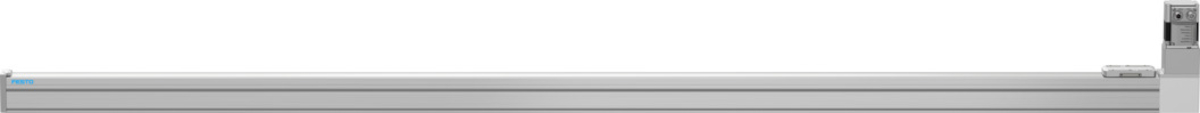

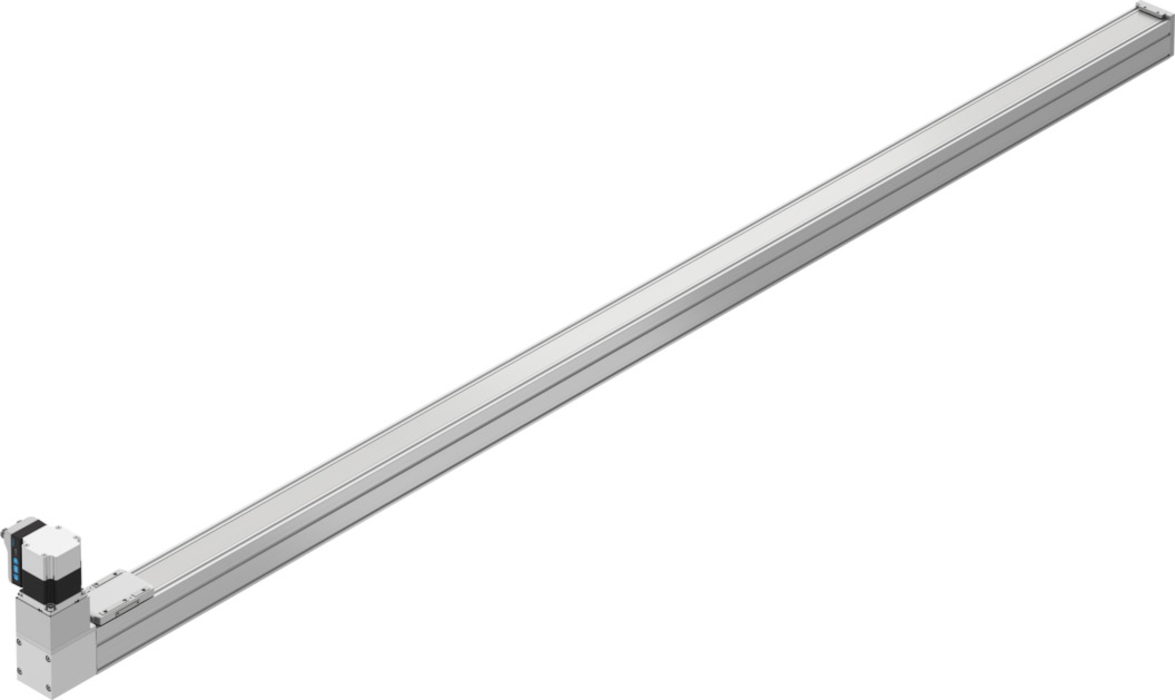

- ELGS-TB-KF-60-1800-ST-M-H1-PLK-AA Jednostka napędu z paskiem zębatym
ELGS-TB-KF-60-1800-ST-M-H1-PLK-AA Jednostka napędu z paskiem zębatym FESTO-8083578
numer katalogowy: FESTO-8083578
kategoria: Napędy elektryczne
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Charakterystyka logicznych wyjść cyfrowychBez izolacji galwanicznej, Swobodna konfiguracjaCharakterystyka wejścia cyfrowegow oparciu o IEC 61131-2, typ 1Czas pracy ciągłej100 %Czujnik położenia wirnikaEnkoder absolutny, jednoobrotowyDodatkowe funkcjeZintegrowane wykrywanie pozycji krańcowej, Interfejs użytkownikaDopuszczalne wahania napięcia+/- 15 %DopuszczenieRCM MarkGeometryczny moment bezwładności powierzchni 2 stopnia Iyod 441000 mm4Geometryczny moment bezwładności powierzchni 2 stopnia Izod 542000 mm4Interfejs do parametryzacjiInterfejs użytkownika, IO-LinkIO-Link, obsługa trybu SIOTakKlasa izolacjiBKlasa ochronyIIIKonstrukcjaElektromechaniczny napęd liniowy, Z paskiem zębatym, Z zintegrowanym napędemLiczba logicznych wejść cyfrowychod 2Liczba logicznych wyjść cyfrowych 24V DCod 2Maks. moment Mxod 29,1 NmMaks. moment Myod 31,8 NmMaks. moment Mzod 31,8 NmMaks. pobór prąduod 5300 mAMaks. prąd logicznych wyjść cyfrowychod 100 mAMaks. prędkośćod 1,3 m/sMaks. przyspieszenieod 6 m/s2Maks. siła Fyod 600 NMaks. siła Fzod 1800 NMaks. siła posuwu Fxod 65 NMateriał paska zębategoPolichloropren z włóknem szklanymMateriał pokrywy końcowejOdlew ciśnieniowy, aluminiowy, malowanyMateriał profiluStop aluminium, anodowanyMateriał prowadnicyStal ulepszana cieplnieMateriał wózkaAluminium-odlew ciśnieniowyMonitoring temperaturyWyłączenie przy przekroczeniu temperatury, Zintegrowany precyzyjny czujnik temperatury CMOS z wyjściem analogowymNapięcie nominalne DCod 24 VOdporność na wibracjeTransport application test at severity level 1 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 1 zgodnie z FN942017-5 i EN60068-2-27Podział paska zębategood 3 mmPowtarzalność±0,1 mmPozycja wyjściowaStały zderzak – blok ujemny, Stały zderzak – blok dodatniPozycja zabudowyPoziomaPrąd nominalnyod 5,3 AProwadzenieProwadzenie na łożyskach kulkowych z zamkniętym obiegiem kulekPrzemieszczana masa własnaod 482 gPrzemieszczana masa własna przy 0 mm skokuod 482 gRozdzielczość czujnika położenia wirnikaod 16 BitSkok roboczyod 1800 mmSkręcający moment bezwładności Itod 29800 mm4Stała posuwuod 78 mm/UStopień ochronyIP40Sygnalizacja położeniaPrzy pomocy czujników, Enkoder silnikaŚrednica efektywna zębnika napęduod 24,83 mmTemperatura otoczenia0 - 50 °CTemperatura przechowywania-20 - 60 °CTyp silnikaSilnik skokowyUwaga dotycząca materiałówZawierają substancje PWIS, Zgodne z RoHSUwaga odnośnie temperatury otoczeniaPrzy temperaturze otoczenia przekraczającej 30 °C obowiązuje ograniczenie mocy w wysokości 2% na każdy K.Waga produktuod 10695 gWartość obciążenia użytecznego, w poziomieod 4 kgWielkość60Wskaźnik stanu gotowościLEDWyświetlaczLEDWzględna wilgotność powietrza0 - 90 %Zakres roboczy wejść logicznychod 24 VZapas skokuod 0 mmZasada pomiaru czujnika położenia wirnikaMagnetycznyZasilanie napięciem, liczba pinów/żyłod 4Zasilanie, technologia podłączeniaM12x1, kodowanie T wg EN 61076-2-111Zasilanie, typ podłączeniaWtyczkaZnak CE (patrz deklaracja zgodności)Wg dyrektywy EU-EMV, Zgodnie z dyrektywą EU RoHSZnak KCKC-EMVPliki do pobrania:Karta Produktu
- Charakterystyka logicznych wyjść cyfrowychBez izolacji galwanicznej, Swobodna konfiguracjaCharakterystyka wejścia cyfrowegow oparciu o IEC 61131-2, typ 1Czas pracy ciągłej100 %Czujnik położenia wirnikaEnkoder absolutny, jednoobrotowyDodatkowe funkcjeZintegrowane wykrywanie pozycji krańcowej, Interfejs użytkownikaDopuszczalne wahania napięcia+/- 15 %DopuszczenieRCM MarkGeometryczny moment bezwładności powierzchni 2 stopnia Iyod 441000 mm4Geometryczny moment bezwładności powierzchni 2 stopnia Izod 542000 mm4Interfejs do parametryzacjiInterfejs użytkownika, IO-LinkIO-Link, obsługa trybu SIOTakKlasa izolacjiBKlasa ochronyIIIKonstrukcjaElektromechaniczny napęd liniowy, Z paskiem zębatym, Z zintegrowanym napędemLiczba logicznych wejść cyfrowychod 2Liczba logicznych wyjść cyfrowych 24V DCod 2Maks. moment Mxod 29,1 NmMaks. moment Myod 31,8 NmMaks. moment Mzod 31,8 NmMaks. pobór prąduod 5300 mAPliki do pobrania:Karta Produktu
-
-
6 858,46 zł netto
8 435,91 zł brutto
