- ELGS-BS-KF-32-400-8P-ST-M-H1-PLK-AA Jednostka napę du ze śrubą

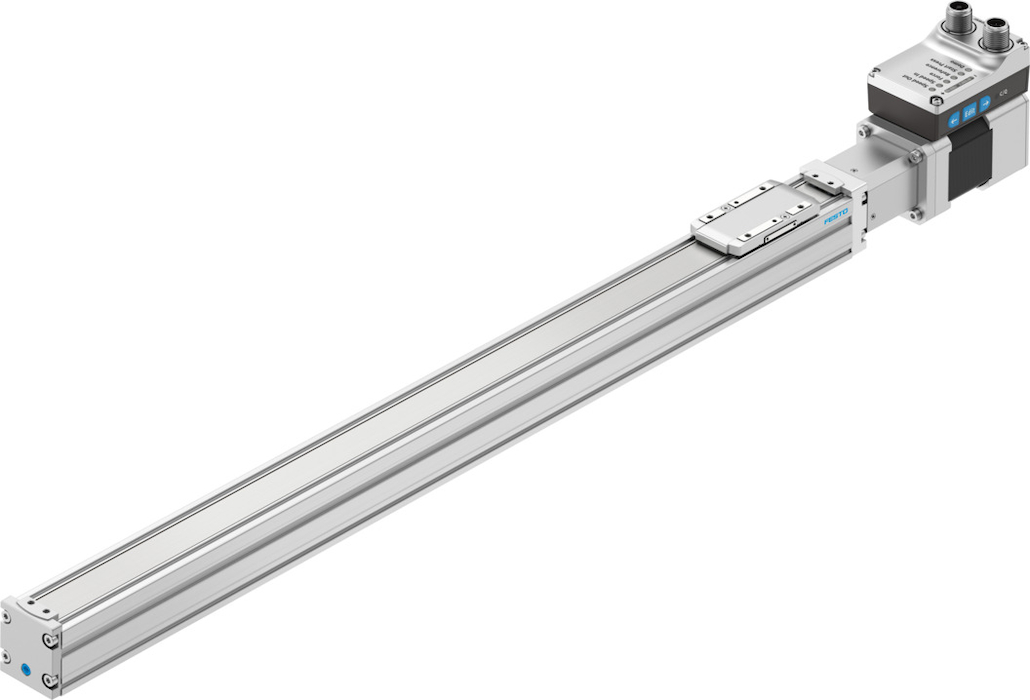

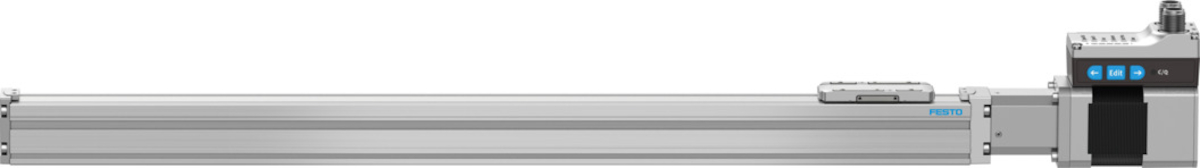

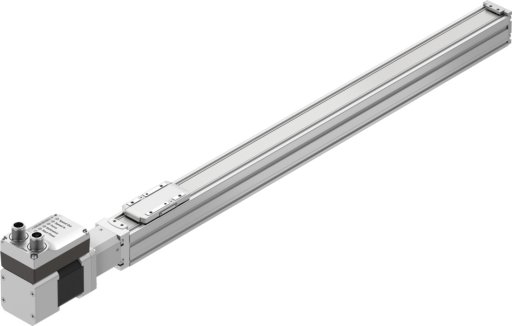

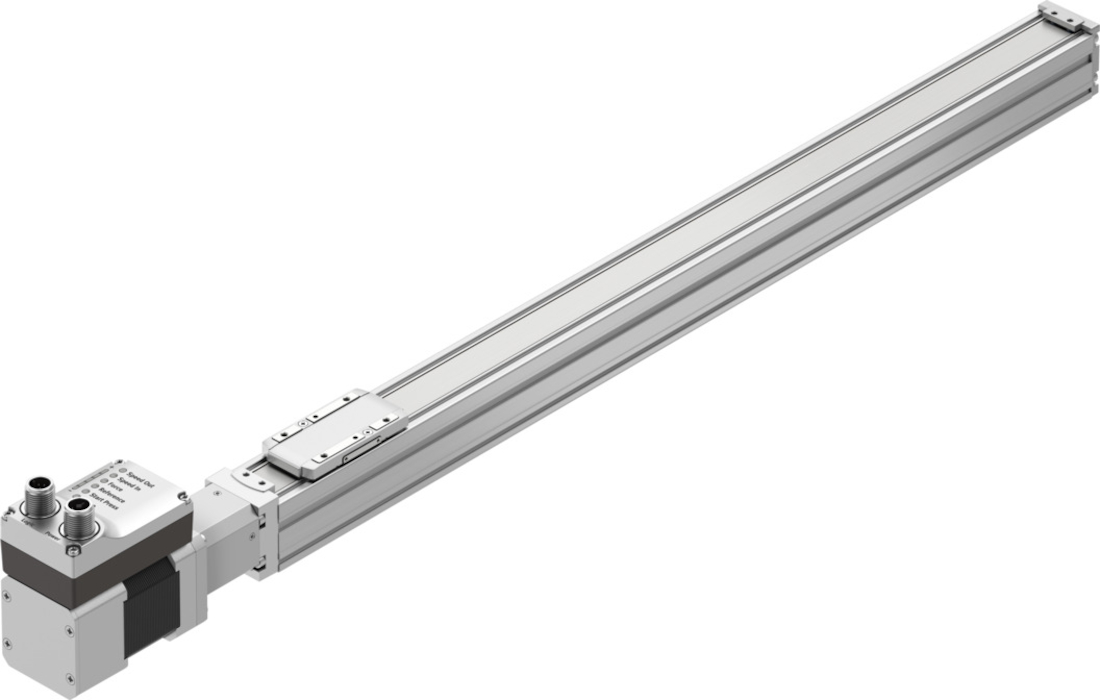

ELGS-BS-KF-32-400-8P-ST-M-H1-PLK-AA Jednostka napę du ze śrubą FESTO-8083427
numer katalogowy: FESTO-8083427
kategoria: Napędy elektryczne
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Charakterystyka logicznych wyjść cyfrowychBez izolacji galwanicznej, Swobodna konfiguracjaCharakterystyka wejścia cyfrowegow oparciu o IEC 61131-2, typ 1Czas pracy ciągłej100 %Czujnik położenia wirnikaEnkoder absolutny, jednoobrotowyDodatkowe funkcjeZintegrowane wykrywanie pozycji krańcowej, Interfejs użytkownikaDopuszczalne wahania napięcia+/- 15 %DopuszczenieRCM MarkFy przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)od 552 NFz przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)od 1104 NGeometryczny moment bezwładności powierzchni 2 stopnia Iyod 38000 mm4Geometryczny moment bezwładności powierzchni 2 stopnia Izod 45000 mm4Interfejs do parametryzacjiIO-Link, Interfejs użytkownikaIO-Link, obsługa trybu SIOTakKlasa izolacjiBKlasa ochronyIIIKonstrukcjaElektromechaniczny napęd liniowy, mit Kugelumlaufspindel, Z zintegrowanym napędemLiczba logicznych wejść cyfrowychod 2Liczba logicznych wyjść cyfrowych 24V DCod 2Maks. moment Mxod 1,3 NmMaks. moment Myod 1,1 NmMaks. moment Mzod 1,1 NmMaks. pobór prąduod 3000 mAMaks. prąd logicznych wyjść cyfrowychod 100 mAMaks. prędkośćod 0,18 m/sMaks. przyspieszenieod 5 m/s2Maks. siła Fyod 150 NMaks. siła Fzod 300 NMaks. siła posuwu Fxod 40 NMateriał pokrywy końcowejOdlew ciśnieniowy, aluminiowy, malowanyMateriał profiluStop aluminium, anodowanyMateriał prowadnicyStalMateriał wózkaAluminium-odlew ciśnieniowyMonitoring temperaturyWyłączenie przy przekroczeniu temperatury, Zintegrowany precyzyjny czujnik temperatury CMOS z wyjściem analogowymMx przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)od 5 NmMy przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)od 4 NmMz przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)od 4 NmNapięcie nominalne DCod 24 VOdporność na wibracjeTransport application test at severity level 1 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 1 zgodnie z FN942017-5 i EN60068-2-27Powtarzalność±0,015 mmPozycja wyjściowaStały zderzak – blok ujemny, Stały zderzak – blok dodatniPozycja zabudowyDowolnaPrąd nominalnyod 3 AProwadzenieProwadzenie na łożyskach kulkowych z zamkniętym obiegiem kulekPrzemieszczana masa własnaod 83,4 gRozdzielczość czujnika położenia wirnikaod 16 BitSkok roboczyod 400 mmSkok śrubyod 8 mm/USkręcający moment bezwładności Itod 1700 mm4Stała posuwuod 8 mm/UStopień ochronyIP40Sygnalizacja położeniaEnkoder silnika, Przy pomocy czujnikówŚrednica śrubyod 8 mmTemperatura otoczenia0 - 50 °CTemperatura przechowywania-20 - 60 °CTyp silnikaSilnik skokowyTyp śrubyŚruba tocznaUgięcie dynamiczne (ruchome obciążenie)0,05% długości napędu, maks. 0,5 mmUgięcie statyczne (obciążenie w stanie spoczynku)0.1% długości napęduUwaga dotycząca materiałówZgodne z RoHS, Zawierają substancje PWISUwaga odnośnie temperatury otoczeniaPrzy temperaturze otoczenia przekraczającej 30 °C obowiązuje ograniczenie mocy w wysokości 2% na każdy K.Waga produktuod 1609 gWartość obciążenia użytecznego, w poziomieod 2 kgWartość odniesienia dla obciążenia roboczego w pionieod 2 kgWielkość32Wskaźnik stanu gotowościLEDWyświetlaczLEDWzględna wilgotność powietrza0 - 90 %Zakres roboczy wejść logicznychod 24 VZapas skokuod 0 mmZasada pomiaru czujnika położenia wirnikaMagnetycznyZasilanie napięciem, liczba pinów/żyłod 4Zasilanie, technologia podłączeniaM12x1, kodowanie T wg EN 61076-2-111Zasilanie, typ podłączeniaWtyczkaZnak CE (patrz deklaracja zgodności)Wg dyrektywy EU-EMV, Zgodnie z dyrektywą EU RoHSZnak KCKC-EMVPliki do pobrania:Karta Produktu
- Charakterystyka logicznych wyjść cyfrowychBez izolacji galwanicznej, Swobodna konfiguracjaCharakterystyka wejścia cyfrowegow oparciu o IEC 61131-2, typ 1Czas pracy ciągłej100 %Czujnik położenia wirnikaEnkoder absolutny, jednoobrotowyDodatkowe funkcjeZintegrowane wykrywanie pozycji krańcowej, Interfejs użytkownikaDopuszczalne wahania napięcia+/- 15 %DopuszczenieRCM MarkFy przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)od 552 NFz przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)od 1104 NGeometryczny moment bezwładności powierzchni 2 stopnia Iyod 38000 mm4Geometryczny moment bezwładności powierzchni 2 stopnia Izod 45000 mm4Interfejs do parametryzacjiIO-Link, Interfejs użytkownikaIO-Link, obsługa trybu SIOTakKlasa izolacjiBKlasa ochronyIIIKonstrukcjaElektromechaniczny napęd liniowy, mit Kugelumlaufspindel, Z zintegrowanym napędemLiczba logicznych wejść cyfrowychod 2Liczba logicznych wyjść cyfrowych 24V DCod 2Maks. moment Mxod 1,3 NmMaks. moment Myod 1,1 NmPliki do pobrania:Karta Produktu
-
-
6 052,16 zł netto
7 444,16 zł brutto
