- DFPD-700-RP-90-RS60-F1012-R3-EP Napęd wahadłowy

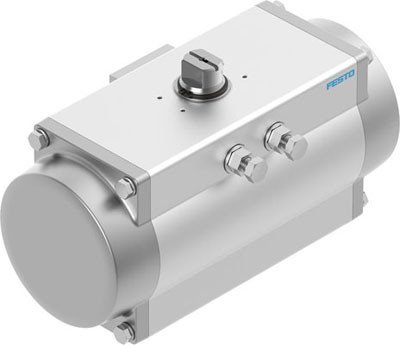

DFPD-700-RP-90-RS60-F1012-R3-EP Napęd wahadłowy FESTO-8065264
numer katalogowy: FESTO-8065264
kategoria: Napędy do zaworów klapowych i kulowych
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Air consumption at 0.6 MPa (6 bar, 87 psi) per cycle 0°-nominal swivel angle-0°od 24,5 lATEX-Kategoria GazII 2GATEX-Kategoria PyłII 2DCertyfikatDNVGL TAP00001CE, TÜV Rheinland 968/V 1106.00/19Certyfikowany dla funkcji bezpieczeństwa zgodnie z ISO 13849 i IEC 61508 (SIL)do SIL 1 High Demand mode, Up to SIL 3 in redundant architecture, Produkt może być stosowany w SRP/CS do SIL 2 Low DemandCiśnienie robocze2 - 8 barCiśnienie robocze MPa0,2 - 0,8 MPaComponent suitable for safety functionsSafety deviceEnd-position adjusting range at nominal swivel angle-5 - 5 degEx-Ochrona przeciwwybuchowa GazEx h IIC T4 Gb XEx-Ochrona przeciwwybuchowa PyłEx h IIIC T105°C Db XEx-Temperatura otoczenia-20°C <= Ta <= +80°CFunkcja bezpieczeństwaPilot valve in switching position Spring resetKąt obrotuod 90 degKierunek zamykaniaZamykanie w prawoKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKlasyfikacja morskapatrz certyfikatKonstrukcjaZębatka/ZębnikMateriał krzywkiStalMateriał łożyskaPOMMateriał obudowyStop aluminium, anodowanyMateriał płyty przyłączeniowejStop aluminium, anodowanyMateriał pokrywyOdlew aluminiowy, pokrycie ochronneMateriał sprężynyStal sprężynowaMateriał śrubStal wysokostopowa, nierdzewnaMateriał tłokaAluminium-odlew ciśnieniowyMateriał uszczelnieńNBRMateriał wałkaStal wysokostopowa, nierdzewnaMean Time to Failure dangerous (MTTFd)1126 yearsMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Moment obr. od sprężyny powrotnej przy kącie obrotu 0°od 258,1 NmMoment obrotowy przy nominalnym ciśnieniu i kącie obrotu 0°od 465,5 NmMoment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 90°od 252,8 NmMoment od sprężyny powrotnej przy 90°od 470,7 NmNominal operating pressureod 0,6 MPaNominal operating pressure (psi)od 87 psiNominalne ciśnienie roboczeod 6 barOperating pressure29 - 116 psiPFD (Probability of Failure on Demand)od 0,00078Podłączenie dla pozycjonera i czujnika położenia zgodne z normąVDI/VDE 3845 Wielkość AA 2Pozycja zabudowyDowolnaPrawdopodobieństwo uszkodzenia na godzinę w [1/h].od 1,01E-07Przyłącza pneumatyczneG1/4Przyłącze wałkaT27Przyłącze zaworu odpowiada normieVDI/VDE 3845 (NAMUR)Regulacja położenia końcowego przy 0°-5 - 5 degRysunek otworowania kołnierzaF1012Safety Integrity Level (SIL)do SIL 1 High Demand mode, Produkt może być stosowany w SRP/CS do SIL 2 Low Demand, Up to SIL 3 in redundant architectureTemperatura otoczenia-20 - 80 °CTemperatura przechowywania-20 - 60 °CTryb pracyJednostronnego działaniaUwaga dotycząca materiałówZgodne z RoHSUwaga o momencie obrotowymRoboczy moment obrotowy napędu nie może być większy niż maksymalny dopuszczalny moment obrotowy podany w ISO 5211 w odniesieniu do wielkości kołnierza mocującego i sprzęgła.Uwagi odnośnie medium roboczegoCiśnieniowy punkt rosy 10°C poniżej temp. otoczenia/temp. medium, Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 26268 gWałek łączący, głębokośćod 29 mmWielkość napędu wykonawczego700Znak CE (patrz deklaracja zgodności)Wg dyrektywy EU-Ochrona Ex - (ATEX)Znormalizowane przyłącze do zaworuISO 5211Pliki do pobrania:D15000100121982 PDFKarta Produktu
- Air consumption at 0.6 MPa (6 bar, 87 psi) per cycle 0°-nominal swivel angle-0°od 24,5 lATEX-Kategoria GazII 2GATEX-Kategoria PyłII 2DCertyfikatDNVGL TAP00001CE, TÜV Rheinland 968/V 1106.00/19Certyfikowany dla funkcji bezpieczeństwa zgodnie z ISO 13849 i IEC 61508 (SIL)do SIL 1 High Demand mode, Up to SIL 3 in redundant architecture, Produkt może być stosowany w SRP/CS do SIL 2 Low DemandCiśnienie robocze2 - 8 barCiśnienie robocze MPa0,2 - 0,8 MPaComponent suitable for safety functionsSafety deviceEnd-position adjusting range at nominal swivel angle-5 - 5 degEx-Ochrona przeciwwybuchowa GazEx h IIC T4 Gb XEx-Ochrona przeciwwybuchowa PyłEx h IIIC T105°C Db XEx-Temperatura otoczenia-20°C <= Ta <= +80°CFunkcja bezpieczeństwaPilot valve in switching position Spring resetKąt obrotuod 90 degKierunek zamykaniaZamykanie w prawoKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKlasyfikacja morskapatrz certyfikatKonstrukcjaZębatka/ZębnikMateriał krzywkiStalMateriał łożyskaPOMPliki do pobrania:D15000100121982 PDFKarta Produktu
-
-
5 546,52 zł netto
6 822,22 zł brutto
