- HGPT-16-A-B-G2 Chwytak równoległy

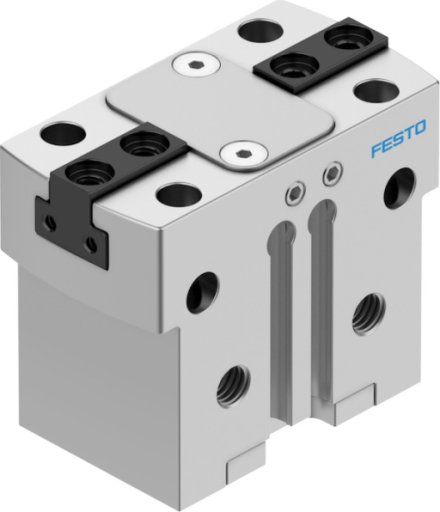

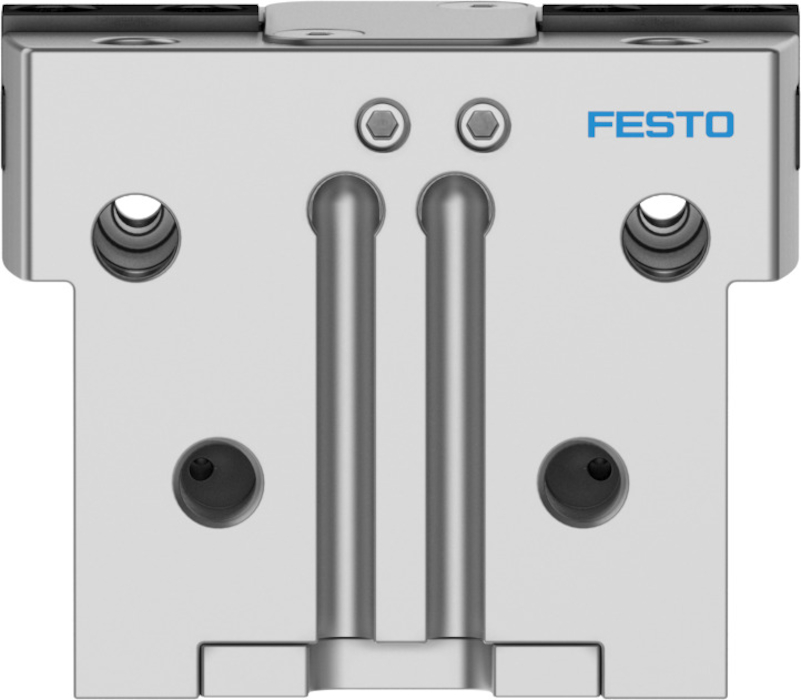

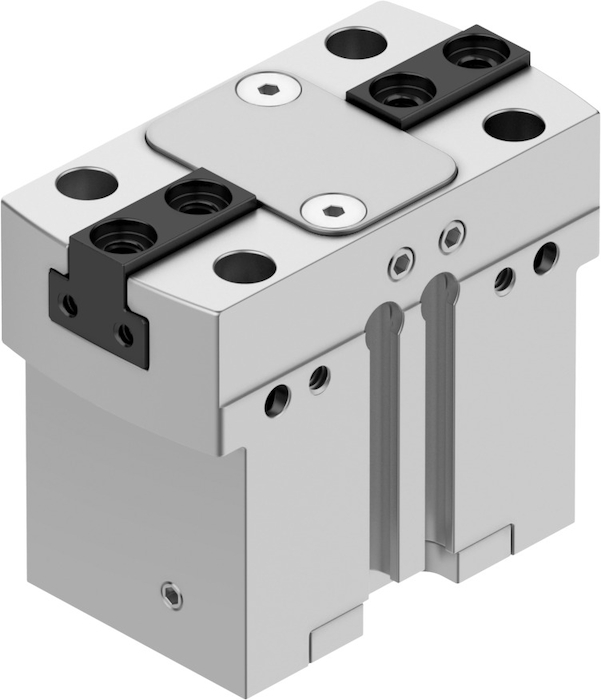

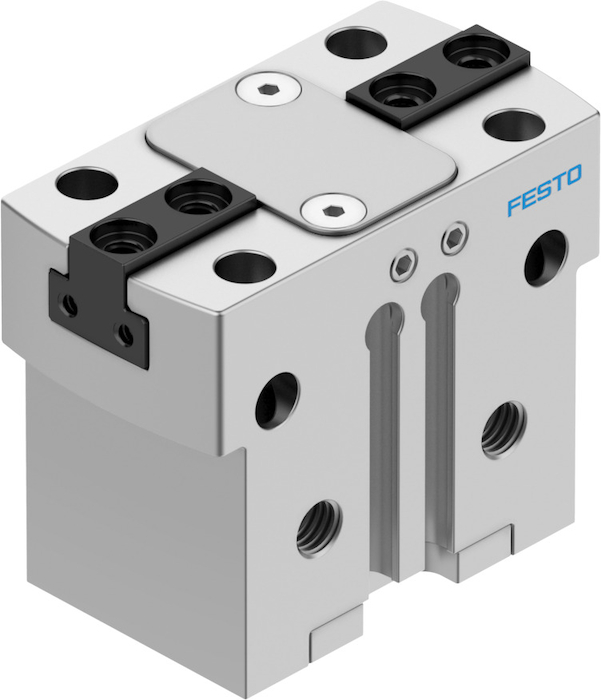

HGPT-16-A-B-G2 Chwytak równoległy FESTO-560194
numer katalogowy: FESTO-560194
kategoria: Chwytaki równoległe
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Ciśnienie robocze4 - 8 barCiśnienie robocze, nadmuch0 - 0,5 barFunkcja chwytakaRównoległyKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaRównia pochyla, Dodatnio poprowadzona sekwencja ruchuLiczba szczęk chwytakaod 2Maks. częstotliwość robocza chwytaka<= 3 Hz HzMaks. dokładność zamienności<= 0,2 mm mmMaks. luz kątowy na szczęce chwytaka ax, ay<= 0,1 deg degMaks. luz na szczęce chwytaka Sz<= 0,02 mm mmMaks. masa na zewnętrzną szczękę chwytakaod 40 gMaks. moment na szczęce chwytaka Mx, statycznyod 10 NmMaks. moment na szczęce chwytaka My, statycznyod 12 NmMaks. moment na szczęce chwytaka Mz , statycznyod 6 NmMaks. siła na szczęce chwytaka Fz, statycznaod 200 NMasowy moment bezwładnościod 0,163 kgcm2Materiał obudowyAluminium, AnodowanieMateriał pokrywyStal wysokostopowa, nierdzewnaMateriał szczęk chwytakaHartowany, StalMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Min. closing time at 0.6 MPa (6 bar, 87 psi)od 15 msMin. opening time at 0.6 MPa (6 bar, 87 psi)od 22 msOkresy smarowania elementów prowadzącychod 5 Mio SPPowtarzalność chwytaka<= 0,03 mm mmPozycja zabudowyDowolnaPrzyłącza pneumatyczneM5Przyłącze pneumatyczne, nadmuchM3Skok na szczękę chwytakaod 3 mmSposób montażuDo wyboru:, Gwint wewnętrzny i tulejka centrująca, Przy pomocy otworów przelotowych i tulejek centrujących, Przy pomocy otworów przelotowych i kołków, Z gwintem wewnętrznym i kółkiemStopień ochronyIP40Sygnalizacja położeniaPrzy pomocy czujnikówSymetria osiowa<= 0,2 mm mmTemperatura otoczenia5 - 60 °CTryb pracyDwustronnego działaniaUwaga dotycząca materiałówNie zawierają miedzi i PTFE, Zgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 100 gWielkość16Zabezpieczenie siły chwytaniaPrzy zamykaniuPliki do pobrania:Karta Produktu
- Ciśnienie robocze4 - 8 barCiśnienie robocze, nadmuch0 - 0,5 barFunkcja chwytakaRównoległyKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaRównia pochyla, Dodatnio poprowadzona sekwencja ruchuLiczba szczęk chwytakaod 2Maks. częstotliwość robocza chwytaka<= 3 Hz HzMaks. dokładność zamienności<= 0,2 mm mmMaks. luz kątowy na szczęce chwytaka ax, ay<= 0,1 deg degMaks. luz na szczęce chwytaka Sz<= 0,02 mm mmMaks. masa na zewnętrzną szczękę chwytakaod 40 gMaks. moment na szczęce chwytaka Mx, statycznyod 10 NmMaks. moment na szczęce chwytaka My, statycznyod 12 NmMaks. moment na szczęce chwytaka Mz , statycznyod 6 NmMaks. siła na szczęce chwytaka Fz, statycznaod 200 NMasowy moment bezwładnościod 0,163 kgcm2Materiał obudowyAluminium, AnodowanieMateriał pokrywyStal wysokostopowa, nierdzewnaMateriał szczęk chwytakaHartowany, StalMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Pliki do pobrania:Karta Produktu
-
-
3 029,08 zł netto
3 725,77 zł brutto
