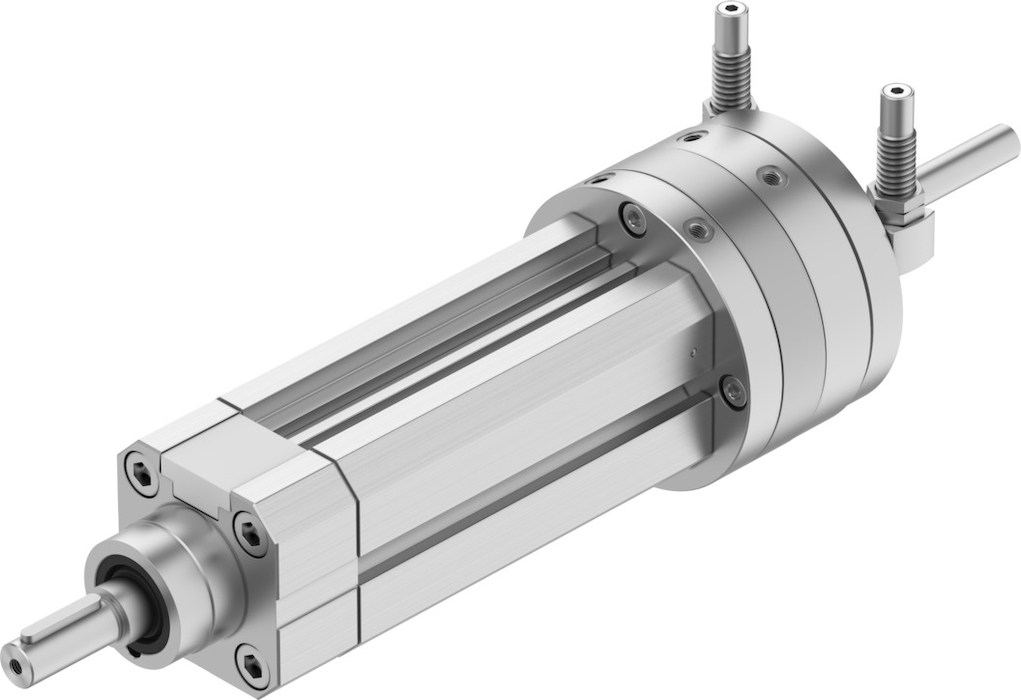

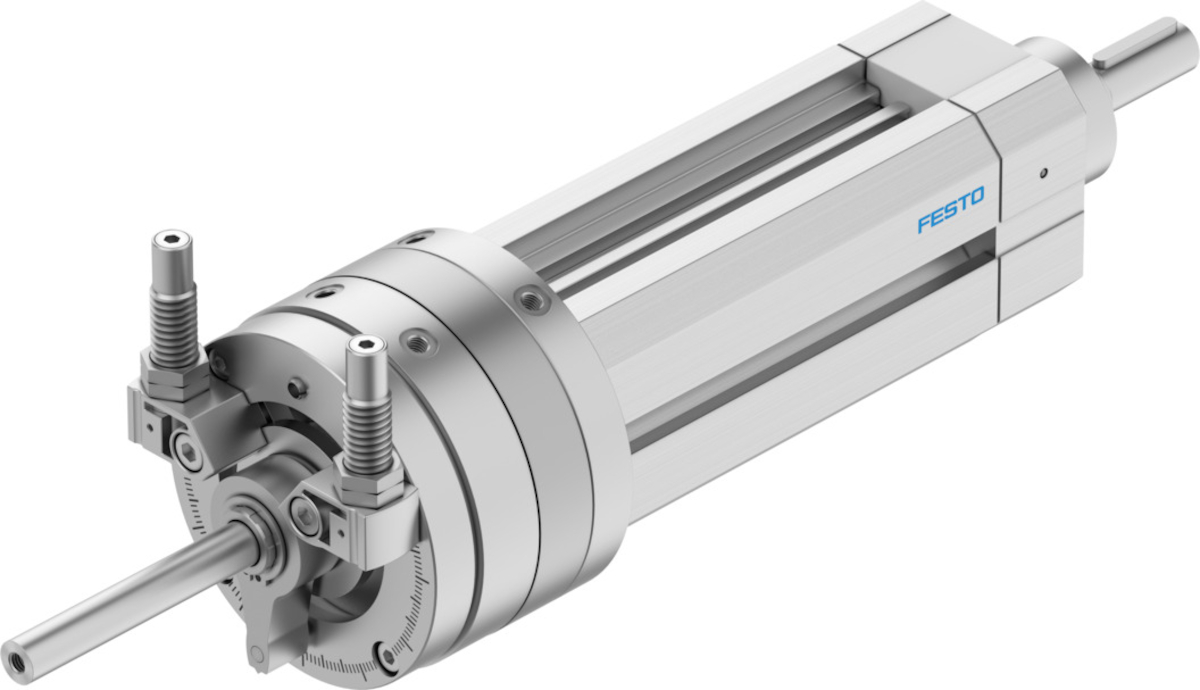

DSL-25-50-270-P-A-S20-KF-B Jednostka obrotowo-liniowa

DSL-25-50-270-P-A-S20-KF-B Jednostka obrotowo-liniowa FESTO-556669

numer katalogowy: FESTO-556669
kategoria: Napędy obrotowo-liniowe
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane produktu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane produktu
  • Zakres ustawiania kąta obrotu
    do 270  DEG
    Skok
    od 50  MM
    Ø tłoka
    25 mm
    Kąt obrotu
    do 272  DEG
    Amortyzacja
    elastyczne pierścienie/płytki amortyzujące z obu stron
    Pozycja montażu
    dowolny
    Precyzyjna regulacja
    -6  DEG
    Sposób działania
    dwustronnego działania
    Konstrukcja
    Tłok łopatkowy
    Sygnalizacja położenia
    do wyłącznika zbliżeniowego
    Symbol
    00991269
    Warianty
    Dwustronne tłoczysko z otworem przelotowym
    Zabezpieczenie przed obrotem / prowadzenie
    prowadnica kulkowa
    Ciśnienie robocze
    od 2.5 do 8  BAR
    Maks. prędkość uderzenia
    0.5  MMS
    Maks. częstotliwość obrotowa przy 0,6 MPa (6 bar, 87 psi)
    2  HZ
    Luz kątowy przy obrocie
    0.05  DEG
    Powtarzalność
    1  DEG
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Klasa odporności korozyjnej wg normy Festo
    1 - niskie obciążenie korozyjne
    Zgodność z LABS
    VDMA24364-B2-L
    Temperatura otoczenia
    od -10 do 60  GC
    Dynamiczny moment obciążenia
    od 0.7  NM
    Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie
    od 173.5  N
    Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie
    od 248  N
    Teoretyczny moment obrotowy przy 0,6 MPa (6 bar, 87 psi)
    od 5  NM
    Dopuszczalny masowy moment bezwładności
    od 0.00011  KGY
    Waga produktu
    od 1650  G
    Masa podstawowa przy 0 mm skoku
    od 1650  G
    Dodatkowa masa na 10 mm skoku
    od 67  G
    Typ mocowania
    opcjonalnie:
    Przyłącze pneumatyczne
    M5
    Materiał pokrywy
    Stop aluminium do przeróbki plastycznej
    Materiał uszczelnień
    TPE-U(PU)
    Materiał obudowy
    Stop aluminium do przeróbki plastycznej
    Materiał tłoczyska
    Stal odpuszczona
