- HSP-12-AP-SD-WR Moduł manipulatora

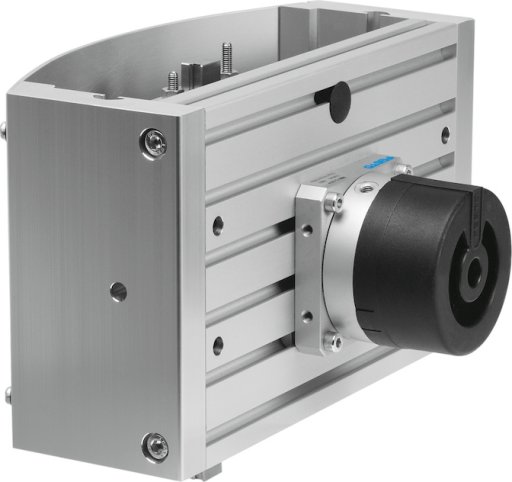

HSP-12-AP-SD-WR Moduł manipulatora FESTO-533601
numer katalogowy: FESTO-533601
kategoria: Moduły manipulatorów
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- AmortyzacjaCharakterystyka miękkości, CC: Amortyzatory z obu stronCiśnienie robocze4 - 8 barKonstrukcjaProwadzenie krzyżowe, Pozycja oczekiwania alternatywnie z lewej strony, Dodatnio poprowadzona sekwencja ruchu, Moduł wahadłowyMaks. moment Mx - dynamicznyod 1,1 NmMaks. moment Mx, statycznyod 5 NmMaks. moment My, dynamicznyod 1,1 NmMaks. moment My, statycznyod 5 NmMaks. moment Mz , dynamicznyod 1,1 NmMaks. moment Mz, statycznyod 5 NmMaks. skok w osi Z, pozycja oczekiwaniaod 15 mmMaksymalne obciążenie użyteczneod 0,5 kgMateriał części bocznychStop aluminiumMateriał płyty podstawowejStop aluminiumMateriał prowadnicy krzyżowejStal ulepszana cieplnieMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:-:-]Minimalny czas cykluod 0,6 sMocowanie jednostki przedniejPrzy pomocy otworów przelotowychPowtarzalność±0,01 mmPozycja zabudowySzyna prowadząca, PionowaPrzyłącza pneumatyczneM5Przyłącze pneumatyczne, pozycja oczekiwaniaM3Skok roboczy w osi Zod 15 mmSkok w osi Y52 - 68 mmSkok w osi Z20 - 30 mmSposób montażuPrzy pomocy otworów przelotowych, Przy pomocy kamieni mocującychSygnalizacja położeniaPrzy pomocy czujnikówTemperatura otoczenia0 - 60 °CTheoretical force at 0.6 MPa (6 bar, 87 psi)od 40 NTryb pracyDwustronnego działaniaUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 2600 gWielkość12Zabezpieczenie przed obrotem/prowadzenieProwadzenie krzyżowePliki do pobrania:Karta Produktu
- AmortyzacjaCharakterystyka miękkości, CC: Amortyzatory z obu stronCiśnienie robocze4 - 8 barKonstrukcjaProwadzenie krzyżowe, Pozycja oczekiwania alternatywnie z lewej strony, Dodatnio poprowadzona sekwencja ruchu, Moduł wahadłowyMaks. moment Mx - dynamicznyod 1,1 NmMaks. moment Mx, statycznyod 5 NmMaks. moment My, dynamicznyod 1,1 NmMaks. moment My, statycznyod 5 NmMaks. moment Mz , dynamicznyod 1,1 NmMaks. moment Mz, statycznyod 5 NmMaks. skok w osi Z, pozycja oczekiwaniaod 15 mmMaksymalne obciążenie użyteczneod 0,5 kgMateriał części bocznychStop aluminiumMateriał płyty podstawowejStop aluminiumMateriał prowadnicy krzyżowejStal ulepszana cieplnieMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:-:-]Minimalny czas cykluod 0,6 sMocowanie jednostki przedniejPrzy pomocy otworów przelotowychPowtarzalność±0,01 mmPozycja zabudowySzyna prowadząca, PionowaPrzyłącza pneumatyczneM5Pliki do pobrania:Karta Produktu
-
-
17 194,88 zł netto
21 149,70 zł brutto
