Automatyzacja przesypywania płatków z worków BIG-BAG do zbiornika
W zakładach przemysłu spożywczego transport surowców sypkich powinien być nie tylko wydajny, ale przede wszystkim bezpieczny i powtarzalny. Nawet pozornie proste czynności wykonywane ręcznie mogą stanowić zagrożenie dla pracowników oraz ograniczać efektywność procesu produkcyjnego.
Wyzwanie produkcyjne
Proces polegał na przesypywaniu płatków owsianych z worków typu BIG BAG do zbiornika umieszczonego na wadze technologicznej.
Do tej pory zadanie wykonywane było ręcznie. Operator, stojąc na drabinie, przesypywał płatki wiadrami do pojemnika znajdującego się poniżej.
Takie rozwiązanie wiązało się z wieloma ograniczeniami:
ryzykiem upadku podczas pracy na wysokości,
dużym obciążeniem fizycznym pracownika,
wydłużonym czasem realizacji procesu,
koniecznością stałego zaangażowania operatora.
Choć proces funkcjonował, nie odpowiadał współczesnym wymaganiom dotyczącym bezpieczeństwa pracy oraz efektywności produkcji.
Zastosowane rozwiązanie

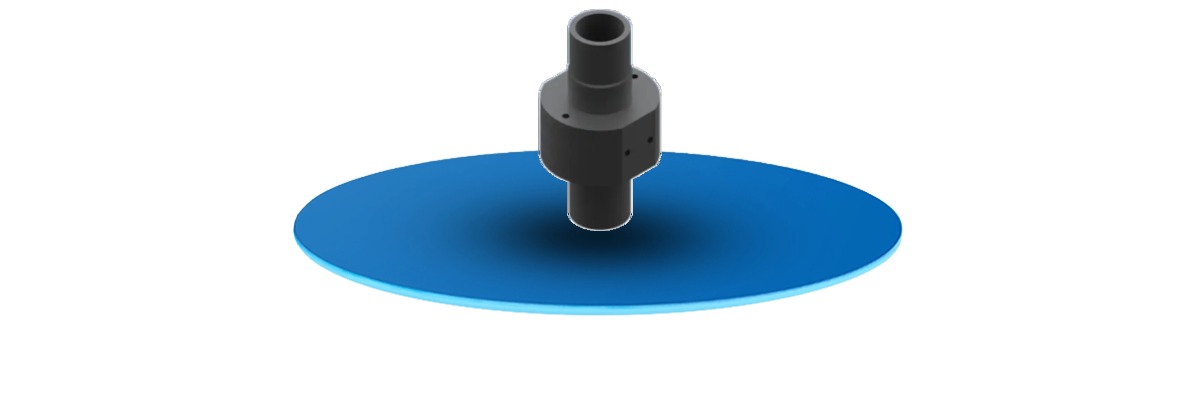

Po analizie aplikacji zaproponowano zastosowanie pompy próżniowej transportowej GIMATIC seria EJ-BBT, przeznaczonej m.in. do transportu materiałów sypkich.
Rozwiązanie zostało dobrane z uwzględnieniem:
charakterystyki transportowanego materiału,
wymaganej wydajności transportu,
prostoty obsługi przez operatorów.

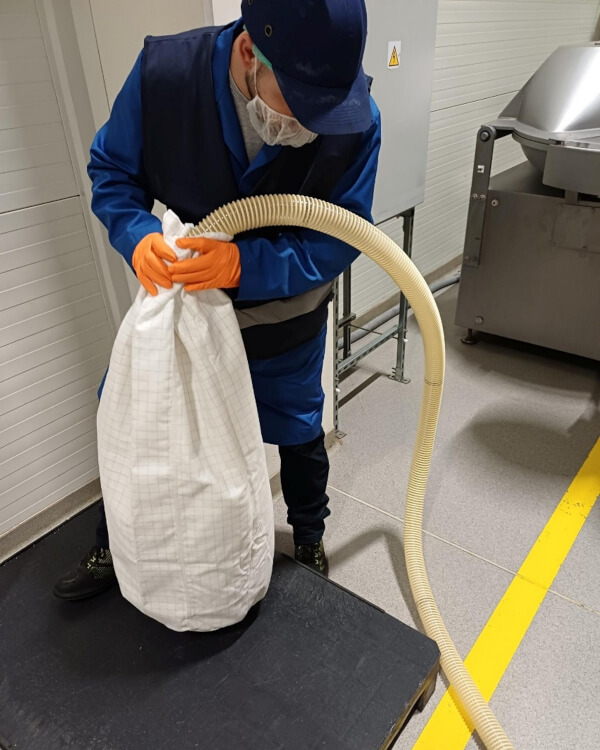

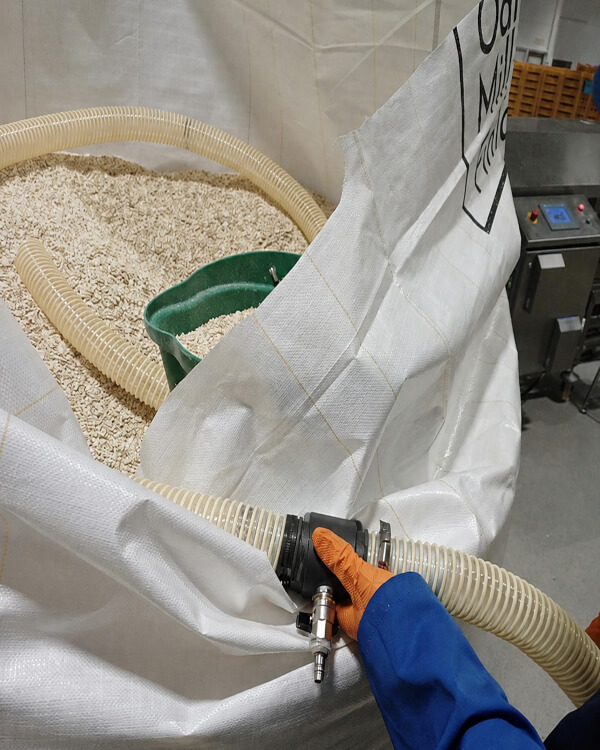

Po uruchomieniu instalacji transport płatków odbywa się pneumatycznie. Obsługa procesu sprowadza się do otwarcia zaworu sprężonego powietrza uruchamiającego pompę próżniową, która samoczynnie transportuje materiał do zbiornika wagowego.
Efekty wdrożenia
Przed modernizacją
ręczne przesypywanie płatków z wykorzystaniem wiader,
konieczność pracy na drabinie,
wydłużony czas procesu,
zwiększone ryzyko wypadku przy pracy.
Po wdrożeniu pompy próżniowej GIMATIC EJ-BBT
✓
Wyeliminowanie ręcznego
transportu materiału
✓
Znaczące zwiększenie
bezpieczeństwa operatorów
✓
Skrócenie i uproszczenie
procesu załadunku
✓
Ograniczenie wysiłku
fizycznego pracowników
✓
Większa powtarzalność
i komfort obsługi procesu
Choć w tej aplikacji nie prowadzono szczegółowych analiz wydajnościowych, najważniejszym osiągniętym efektem było wyeliminowanie zagrożeń związanych z ręcznym przesypywaniem materiału oraz usprawnienie codziennej pracy operatorów.
Jakub Gromkowski
Category Manager
Technika próżniowa
Komentarz eksperta:

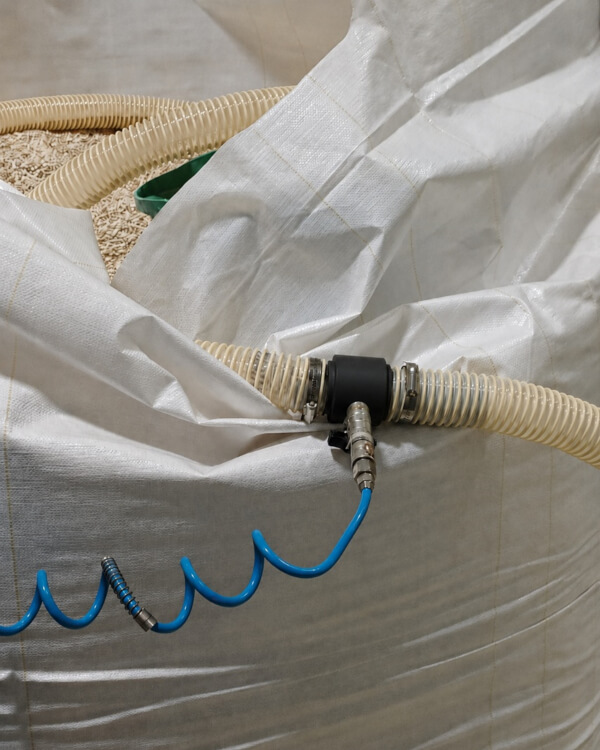

Zastosowanie bardzo prostej pompy / eżektora transportowego Gimatic seria EJ-BBT usprawnia proces. Pompa ma odpowiedni przelot, przez który przechodzą materiały sypkie, działa ona na zasadzie jednostopniowego eżektora zasilanego tylko sprężonym powietrzem. Wydajności, które można uzyskać są w zakresie 5-15kg/min, optymalna odległość transportu to 5-15 m, przy możliwej niewielkiej różnicy wysokości. Częstym miejscem gdzie można spotkać tego typu pompy przemysłowe to zasobniki i podawanie granulatu do wtryskarek.
Gdzie jeszcze sprawdzi się takie rozwiązanie?
Pompy próżniowe transportowe doskonale sprawdzają się wszędzie tam, gdzie zachodzi potrzeba szybkiego i bezpiecznego transportu materiałów sypkich, między innymi w:
przemyśle młynarskim,
produkcji wyrobów cukierniczych,
przetwórstwie tworzyw sztucznych (granulaty),
zakładach produkujących pasze oraz dodatki spożywcze.
Autor:
Paweł Piechowski
Inżynier Sprzedaży
Autor:
Paweł Piechowski
Inżynier Sprzedaży
