Wąż do podawania pelletu – informacje w pigułce!

Wyzwania w transporcie pelletu

Transport pelletu wiąże się z kilkoma wyzwaniami:

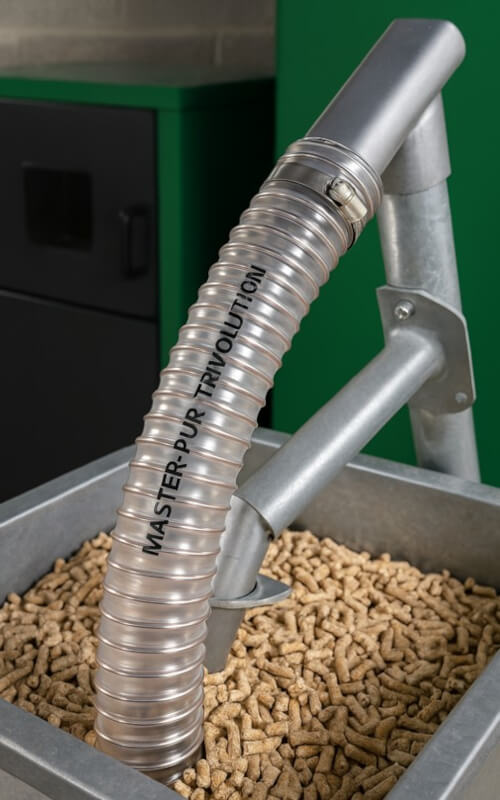

• Ścieralność - pellet, jako materiał sypki, może powodować intensywne ścieranie wewnętrznych ścianek węża.

• Ładunki elektrostatyczne - przemieszczanie się pelletu może generować ładunki elektrostatyczne, stwarzając ryzyko iskrzenia.

• Zmienność temperatur - systemy transportu pelletu mogą być narażone na różne zakresy temperatur, co wymaga odpowiedniej odporności materiałowej.

Teoria działania – pneumatyczne podawanie pelletu

W przemysłowych aplikacjach podawanie pelletu często odbywa się z wykorzystaniem:

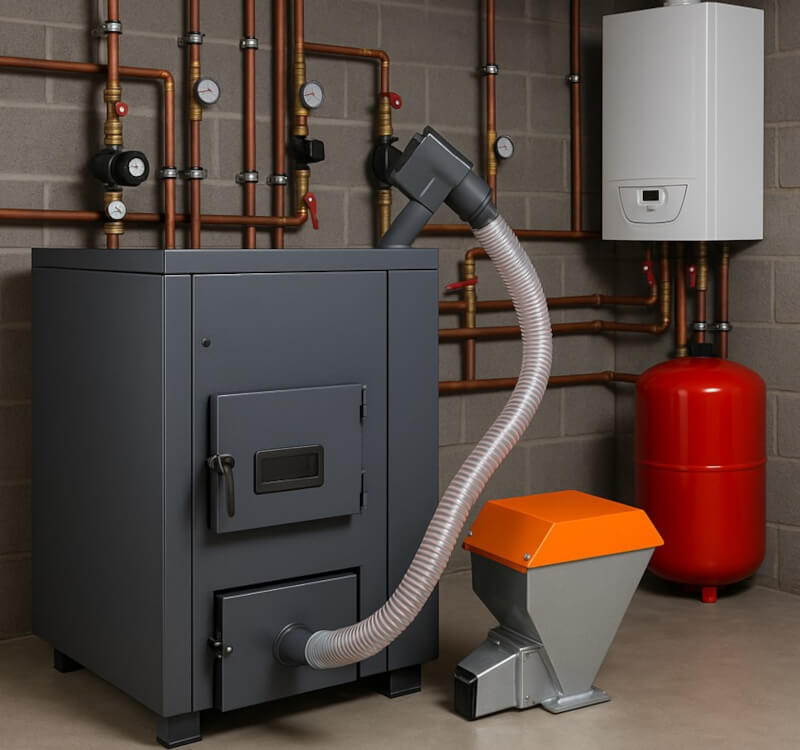

• systemów ssących (podciśnieniowych) – zasysanie pelletu z magazynu do zasobnika,

• systemów tłoczących (nadciśnieniowych) – pneumatyczne wtłaczanie pelletu do kotła,

• podajników ślimakowych i rurowych, które również korzystają z elastycznych odcinków wężowych.

W każdym z tych rozwiązań wąż stanowi krytyczny element zapewniający ciągłość i bezpieczeństwo procesu. Zbyt słaby lub źle dobrany wąż może prowadzić do przetarć, wycieków pyłu, uszkodzeń podajnika i awarii całego układu.

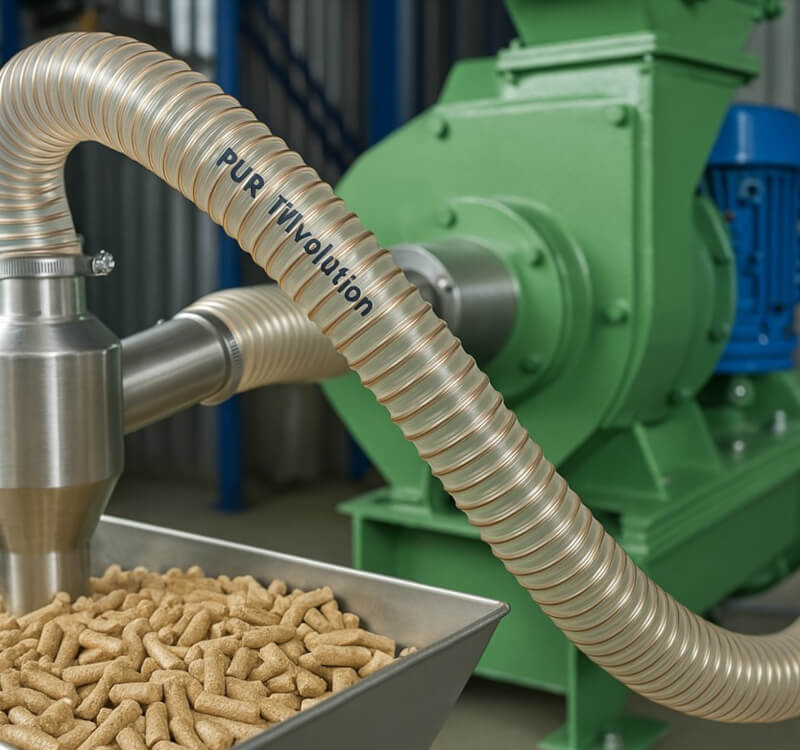

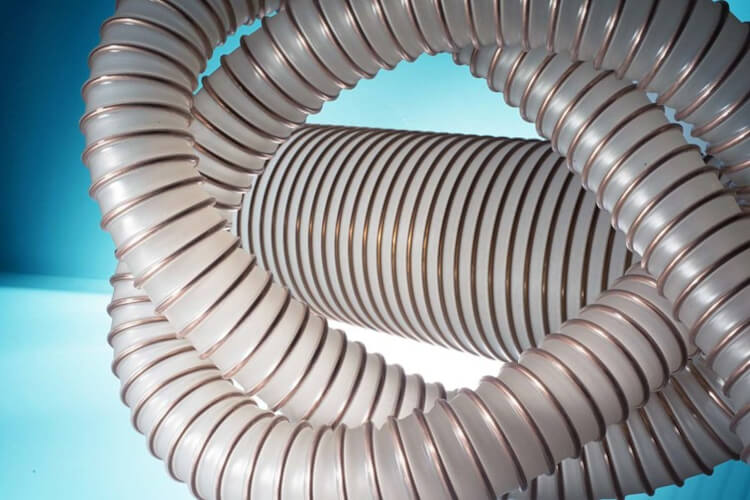

Masterflex PUR Trivolution – techniczne rozwiązanie dla pelletu

Na rynku dostępnych jest wiele rodzajów węży, ale węże odciągowe antystatyczne PUR z serii Masterflex Trivolution od producenta Masterflex, dostępne w ofercie Pneumat System, stanowią przykład produktu dedykowanego do tego typu zadań.

Główne cechy techniczne:

• Materiał - wysokiej klasy poliuretan (PUR) o podwyższonej odporności na ścieranie.

• Antystatyczność - rezystancja powierzchniowa Ω zapobiega gromadzeniu się ładunków elektrostatycznych i iskrzeniu.

• Trudnopalność - zgodność z DIN 4102 B1 (samogasnące).

• Wysoka elastyczność - umożliwia instalację nawet w ciasnych przestrzeniach i dynamicznych aplikacjach.

• Zakres temperatur pracy - od -40°C do +90°C (krótkotrwale do +125°C).

• Odporność chemiczna i mikrobiologiczna - idealne do środowisk zapylonych, wilgotnych, zawilgoconych.

• Długi okres eksploatacji - dzięki specjalnej powłoce Trivolution™ oraz wysokiej odporności na ścieranie.

Zastosowanie w branżach

Węże Masterflex Trivolution są stosowane w wielu sektorach:

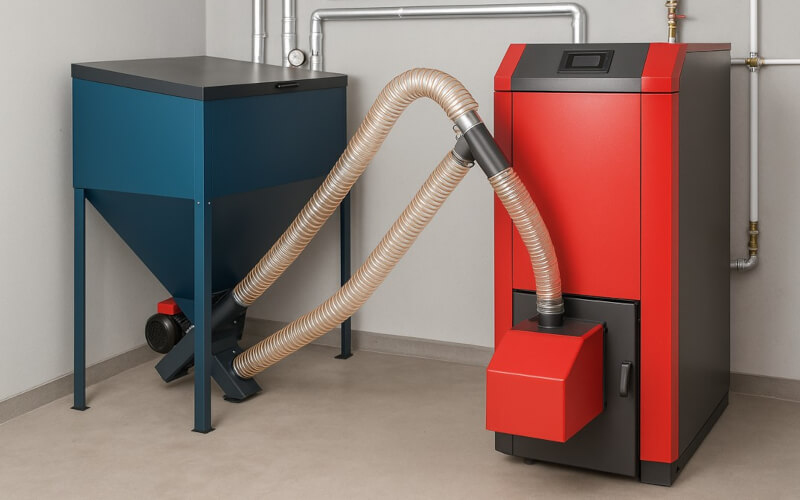

• systemy kotłów na pellet w przemyśle grzewczym

• transport pneumatyczny w zakładach drzewnych

• układy odpylania i systemy filtracyjne

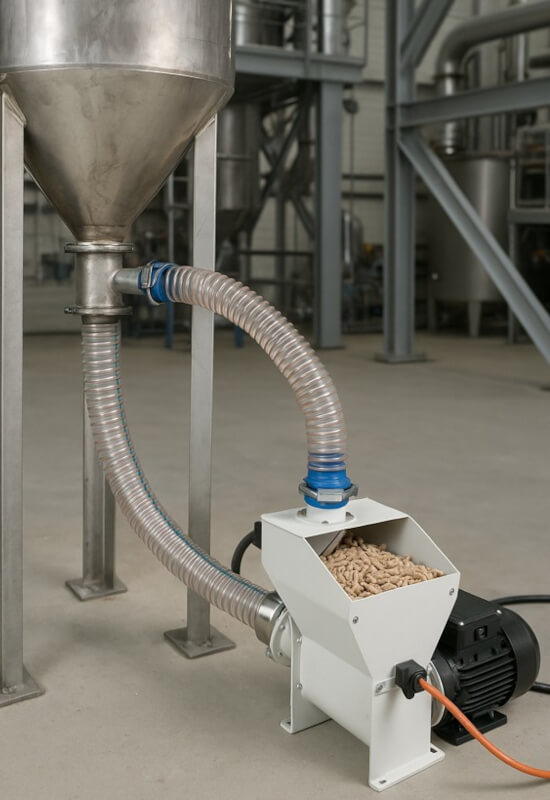

• podajniki w instalacjach automatycznego załadunku

• instalacje w rolnictwie i gospodarstwach ekologicznych

Najczęstsze problemy i jak ich uniknąć

• Przetarcia i pęknięcia – stosować tylko węże o odpowiedniej odporności na ścieranie.

• Iskrzenie i ryzyko pożaru – konieczność antystatyczności i trudnopalności.

• Zatory i spadki przepustowości – regularna kontrola drożności i stosowanie węży o dużym promieniu gięcia.

• Problemy z dopasowaniem końcówek – stosowanie kompatybilnych złączy i obejm oferowanych przez Pneumat System.

Jak prawidłowo zamontować wąż do podajnika pelletu? Praktyczne wskazówki montażowe

Aby zapewnić bezawaryjną i bezpieczną pracę instalacji do podawania pelletu, nie wystarczy jedynie wybrać odpowiedni wąż – kluczowe znaczenie ma także prawidłowy montaż. Poniżej kilka praktycznych wytycznych:

1. Dobór średnicy nominalnej

Średnica wewnętrzna węża powinna być dopasowana do przepustowości podajnika oraz prędkości transportowanego medium. Zbyt wąski wąż przemysłowy powoduje spadek przepływu i może sprzyjać zapychaniu się systemu. Zbyt szeroki – generuje niepotrzebne straty energetyczne.

2. Unikanie ostrych łuków

Węże Masterflex Trivolution są bardzo elastyczne, ale nawet one nie powinny być zaginane poniżej swojego minimalnego promienia gięcia. Przeciwdziała to zgniataniu przewodu, zachowując pełny przekrój i chroniąc przed zatorami.

3. Uziemienie i rozpraszanie ładunków

Antystatyczność węży PUR Trivolution należy wspierać poprzez ich uziemienie – zwłaszcza w środowiskach zagrożonych wybuchem (ATEX). Należy połączyć przewodzącą spiralę węża z punktem uziemienia.

4. Zastosowanie obejm i końcówek

Najlepiej stosować obejmy dociskowe lub szybkozłącza dopasowane do grubości ścianki węża. Pneumat System oferuje kompletny zestaw akcesoriów montażowych, które gwarantują szczelność i łatwość serwisowania.

Wsparcie techniczne Pneumat System

Pneumat System jako jeden z czołowych dystrybutorów komponentów pneumatycznych w Polsce, oferuje:

• Doradztwo w doborze węży do pelletu i innych mediów sypkich,

• Kompletną gamę złączy, obejm, kolanek, szybkozłączy,

• Dostęp do asortymentu Masterflex, w tym produktów z linii Trivolution.

Małe Case Study – automatyczna kotłownia przemysłowa zasilana pelletem

Problem:

Zakład produkcyjny o powierzchni 2000 m² wdrożył instalację grzewczą opartą na kotłach pelletowych. Węże PVC ulegały szybkiemu zużyciu, pyliły, a zimą pękały od naprężeń.

Rozwiązanie Pneumat System:

Zastosowano antystatyczne węże odciągowe PUR Masterflex Trivolution DN50 i DN75, z szybkozłączami oraz uziemieniem spiralnym. Dodatkowo węże zamontowano w sposób kompensujący naprężenia (z pętlami kompensacyjnymi) i osłonięto przed promieniowaniem UV.

Efekt:

Autor:
Dawid Pakulski
Manager rozwoju produktu
