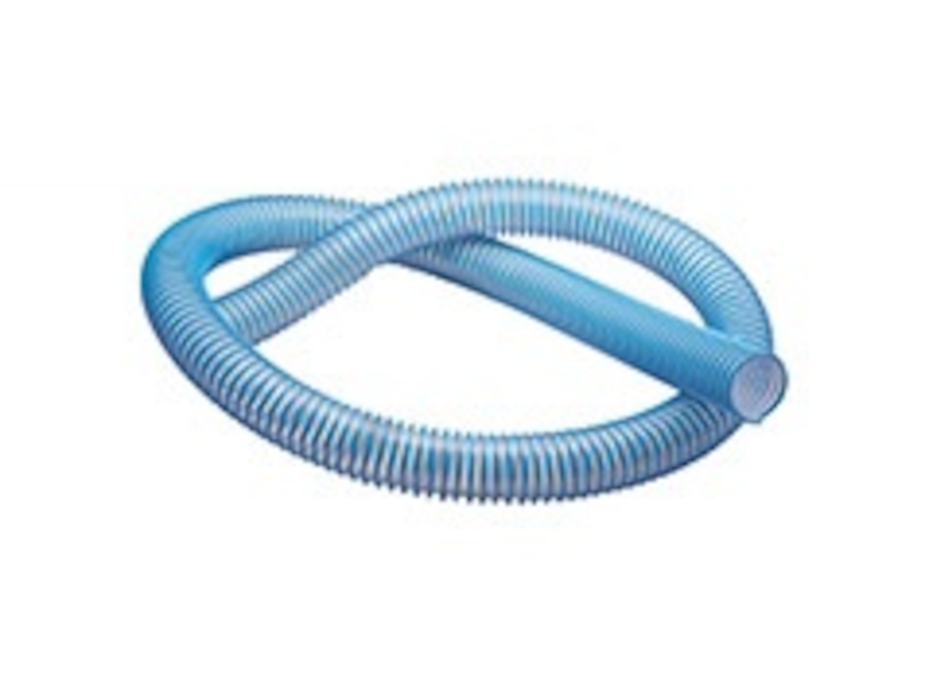

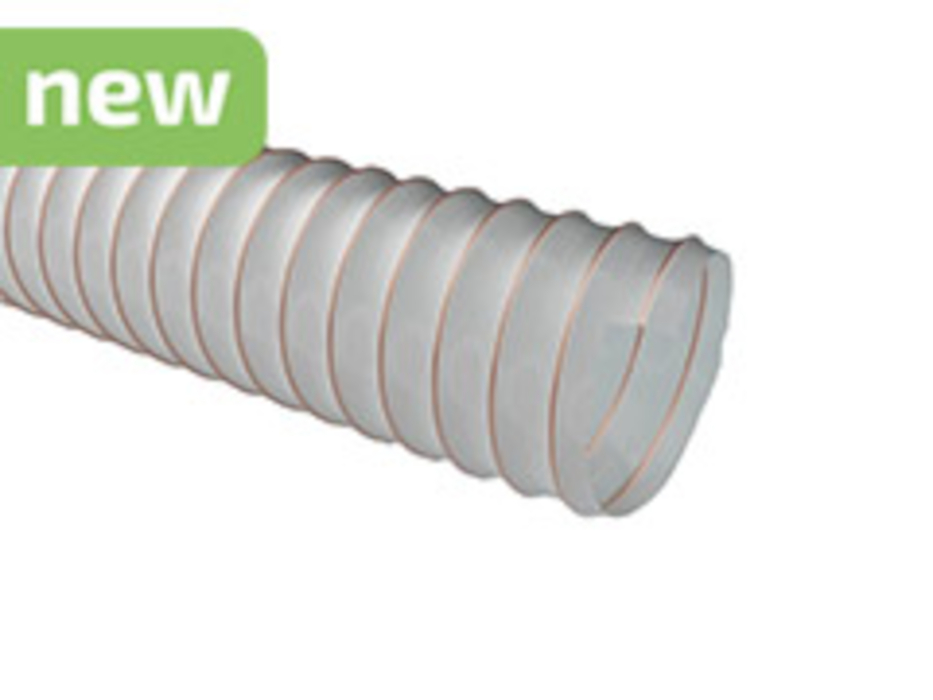

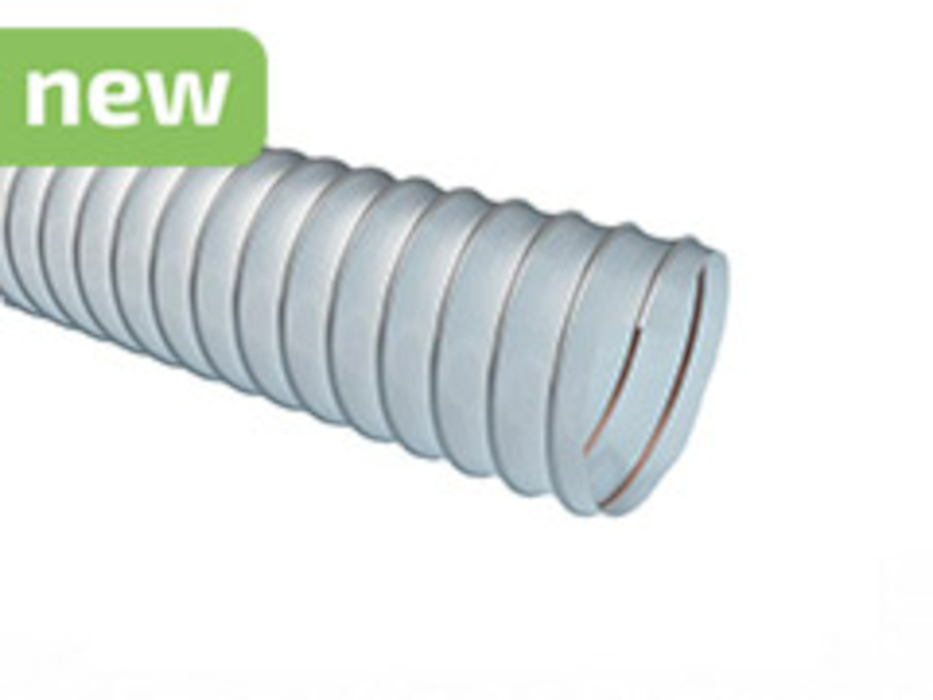

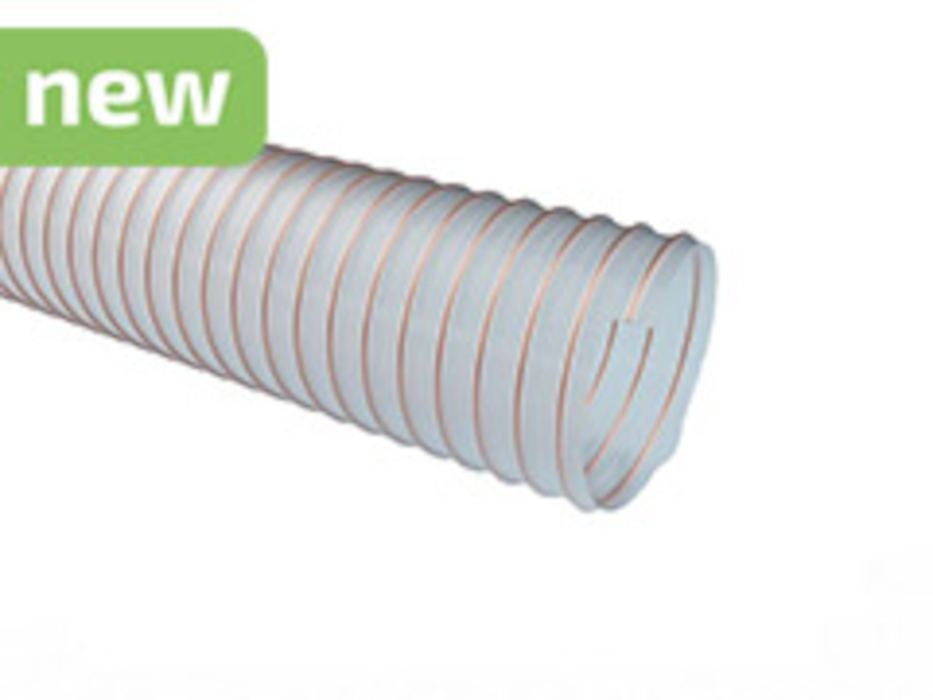

Węże ssawne odciągowe

Zapadanie się węża odciągowego jest najczęściej skutkiem przekroczenia jego dopuszczalnej odporności na podciśnienie, nieprawidłowego doboru konstrukcji albo lokalnego przewężenia przepływu. W instalacji ssawnej wentylator lub pompa obniża ciśnienie wewnątrz przewodu. Jeżeli różnica między ciśnieniem atmosferycznym a ciśnieniem wewnątrz węża stanie się zbyt duża, ścianka zaczyna być ściskana od zewnątrz. Kluczową rolę odgrywają grubość ścianki, średnica węża, skok i sztywność spirali wzmacniającej oraz temperatura pracy. Duże średnice są z reguły bardziej podatne na odkształcenia niż małe, dlatego dopuszczalne podciśnienie należy zawsze sprawdzać dla konkretnej średnicy, a nie wyłącznie dla całej serii produktu. Przyczyną zapadania może być również niedrożność instalacji, zamknięta przepustnica, zatkany filtr lub nagromadzenie materiału. Jeżeli wąż wcześniej pracował prawidłowo, a problem pojawił się nagle, należy najpierw sprawdzić, czy nie wzrosło rzeczywiste podciśnienie wskutek ograniczenia przepływu.

Wraz ze wzrostem długości przewodu rosną straty ciśnienia wynikające z tarcia przepływającego powietrza o jego wewnętrzną powierzchnię. Oznacza to, że przy tym samym wentylatorze dłuższy wąż może zapewniać mniejszy rzeczywisty strumień objętości niż krótki odcinek o identycznej średnicy. W uproszczeniu straty liniowe można opisać zależnością Darcy’ego-Weisbacha:

Δp = λ × (L/D) × (ρ × v² / 2),

gdzie Δp oznacza stratę ciśnienia, λ – współczynnik oporów, L – długość przewodu, D – średnicę wewnętrzną, ρ – gęstość powietrza, a v – prędkość przepływu. W przypadku węży elastycznych znaczenie ma dodatkowo geometria wewnętrznej powierzchni. Przewód o wyraźnie karbowanym wnętrzu generuje większe opory niż gładka rura o tej samej średnicy. Dlatego w rozbudowanych instalacjach korzystne jest ograniczanie długości elastycznych odcinków do miejsc, w których rzeczywiście potrzebna jest możliwość ruchu.

Większa średnica nie zawsze oznacza skuteczniejszy odciąg. Przy niezmienionym strumieniu objętości zwiększenie przekroju przewodu powoduje zmniejszenie prędkości przepływu powietrza. Zależność tę można przedstawić jako:

v = Q / A,

gdzie v oznacza prędkość przepływu, Q – strumień objętości, a A – pole przekroju przewodu. Jeżeli prędkość spadnie zbyt mocno, cięższe cząstki mogą przestać być skutecznie unoszone przez strumień powietrza. W efekcie trociny, granulaty, opiłki czy inne materiały zaczynają osiadać na dnie przewodu, szczególnie w poziomych odcinkach i łukach. Z czasem może powstać częściowy lub całkowity zator. Przewymiarowanie zwiększa również masę i koszt węża oraz może komplikować jego prowadzenie. Średnicę należy więc dobierać jednocześnie do wymaganej wydajności odciągu i minimalnej prędkości potrzebnej do transportowania konkretnej frakcji materiału.

Zbyt mała średnica powoduje wzrost prędkości powietrza oraz znaczny wzrost strat ciśnienia. Wentylator musi wówczas pokonać większe opory, aby utrzymać wymagany przepływ. Jeżeli jego spręż jest niewystarczający, rzeczywista wydajność instalacji spada. Duża prędkość może również zwiększyć hałas oraz intensywność uderzania cząstek stałych o ścianki przewodu. Przy transporcie piasku, granulatu, opiłków, pyłów mineralnych czy innych materiałów ściernych prowadzi to do przyspieszonego zużycia węża, szczególnie na łukach. Niebezpieczne jest więc zarówno przewymiarowanie, jak i niedowymiarowanie instalacji. Przy zmianie średnicy należy przeliczyć powierzchnię przekroju, prędkość powietrza i straty ciśnienia oraz zweryfikować, czy wentylator znajduje się w odpowiednim punkcie swojej charakterystyki pracy.

Każda zmiana kierunku powoduje dodatkowe straty miejscowe. W łuku strumień powietrza oraz transportowane cząstki zmieniają kierunek ruchu, przez co powstają turbulencje, lokalne różnice prędkości i obszary zwiększonego oporu. Straty miejscowe można w uproszczeniu wyrazić zależnością:

Δp = ζ × (ρ × v² / 2),

gdzie ζ jest współczynnikiem oporu danego elementu. Im ciaśniejszy łuk, tym z reguły większy opór. Problem jest szczególnie istotny podczas transportowania materiału stałego. Cząstki mają określoną bezwładność i nie zmieniają kierunku równie łatwo jak powietrze, dlatego uderzają w zewnętrzną część łuku. Z tego względu korzystniejsze są możliwie łagodne promienie gięcia oraz ograniczenie liczby zmian kierunku. Dobrze zaprojektowany przebieg przewodu może poprawić wydajność całego odciągu bez zwiększania mocy wentylatora.

Transportowane cząstki mają bezwładność. Kiedy przepływ zmienia kierunek, powietrze stosunkowo łatwo podąża za krzywizną węża, natomiast cięższe drobiny dążą do zachowania dotychczasowego kierunku ruchu. W rezultacie uderzają w zewnętrzną ściankę łuku. Im większa gęstość cząstek, ich twardość, ostrość krawędzi oraz prędkość transportowania, tym intensywniejsze może być miejscowe ścieranie. Dlatego przewód transportujący granulaty czy ścierniwo może wyglądać niemal jak nowy na prostych odcinkach, a jednocześnie posiadać silnie zużytą ściankę na jednym łuku.

W aplikacjach o dużej ścieralności należy stosować przewody z odpowiednio dużą rezerwą grubości ścianki, projektować możliwie duże promienie i regularnie kontrolować najbardziej obciążone miejsca. Sama nominalna odporność materiału na ścieranie nie eliminuje problemu niewłaściwej geometrii instalacji.

Granulacja ma bezpośredni wpływ na dynamikę transportu oraz zużycie węża. Bardzo drobny pył zachowuje się inaczej niż duże wióry, pellet, granulat tworzywa czy kawałki materiału drzewnego. Drobne cząstki są łatwiejsze do utrzymania w strumieniu powietrza, ale mogą silnie pylić, elektryzować się i przenikać przez nawet niewielkie nieszczelności. Duże cząstki wymagają natomiast większej energii do przyspieszenia i utrzymania w ruchu. Ich uderzenia w ściankę mogą powodować znacznie większe obciążenia mechaniczne. Ważna jest także jednorodność materiału. Instalacja transportująca mieszaninę pyłu, trocin oraz przypadkowo zasysanych dużych fragmentów powinna być projektowana z uwzględnieniem najbardziej niekorzystnej frakcji. Dobór przewodu wyłącznie na podstawie średniej wielkości cząstek może prowadzić do szybkiego zużycia lub częstych zatorów.

Nie tylko masa i wielkość cząstek decydują o ich ścieralności. Bardzo istotny jest także kształt. Zaokrąglony granulat tworzywa może być stosunkowo łagodny dla ścianki przewodu, natomiast drobniejsze, lecz ostrokrawędziste opiłki metalu, piasek czy ścierniwo mogą powodować znacznie szybszą erozję. Mechanizm zużycia przypomina w takim przypadku wielokrotne mikroskopijne skrawanie powierzchni. Efekt nasila się wraz ze wzrostem prędkości transportu oraz częstotliwości uderzeń. Dlatego określenie medium jako „granulat” lub „pył” jest niewystarczające do profesjonalnego doboru przewodu. Należy znać jego twardość, geometrię cząstek, gęstość nasypową, zakres granulacji, wydajność masową oraz warunki przepływu. W aplikacjach agresywnych mechanicznie warto zastosować wąż o większej grubości ścianki i ograniczyć gwałtowne zmiany kierunku.

Elastyczność jest największą zaletą węża, ale pod względem hydraulicznym sztywna, gładka rura jest zazwyczaj korzystniejsza. Każdy elastyczny przewód posiada strukturę wynikającą ze spirali wzmacniającej i sposobu wykonania ścianki. Nawet jeżeli jego wnętrze jest stosunkowo gładkie, zwykle generuje większe straty niż prawidłowo dobrany rurociąg sztywny. Dlatego w rozbudowanej instalacji odpylania nie ma technicznego uzasadnienia zastępowania całego rurociągu długimi odcinkami węża. Przewody elastyczne najlepiej stosować jako końcowe połączenia maszyny, ruchomych osłon, głowic CNC, ramion odciągowych czy urządzeń wymagających kompensacji ruchu. Takie rozwiązanie pozwala jednocześnie ograniczyć opory przepływu, zużycie energii i ryzyko uszkodzeń mechanicznych oraz zachować potrzebną elastyczność dokładnie tam, gdzie jest ona potrzebna.

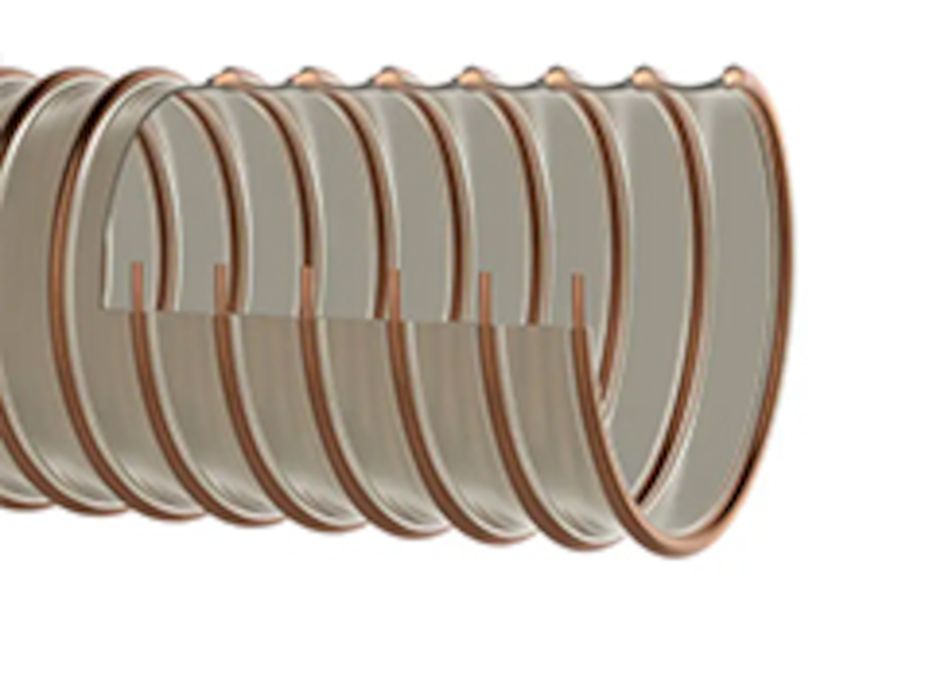

Spirala pełni funkcja szkieletu konstrukcyjnego. Jej zadaniem jest między innymi utrzymanie przekroju przewodu pomimo działania ciśnienia atmosferycznego na zewnętrzną powierzchnię węża podczas pracy pod podciśnieniem. Na odporność konstrukcji wpływają średnica drutu, jego materiał, skok spirali, sposób zatopienia w ściance oraz średnica całego przewodu. Spirala pozwala jednocześnie zachować elastyczność – kolejne zwoje mogą zmieniać swoje wzajemne położenie podczas wyginania węża. Jej obecność nie oznacza jednak nieograniczonej odporności na podciśnienie. Każda konstrukcja posiada określone parametry graniczne. Dodatkowo uszkodzenie lub trwałe odkształcenie spirali może powodować powstawanie miejscowych przewężeń. Dlatego przewodu spiralnego nie należy zgniatać, przejeżdżać po nim pojazdami ani wielokrotnie załamywać w jednym punkcie.

Przy większej średnicy zwiększa się powierzchnia ścianki, na którą oddziałuje różnica ciśnień. W efekcie siły dążące do spłaszczenia przewodu stają się większe. Dlatego dwa węże należące do tej samej serii, lecz posiadające różne średnice, nie muszą mieć identycznej dopuszczalnej wartości podciśnienia. To bardzo ważne podczas doboru. Nie wystarczy sprawdzić, że dana seria jest „wężem ssawnym”. Trzeba odczytać dane katalogowe dokładnie dla wymaganej średnicy. Znaczenie ma także temperatura. Wzrost temperatury może zmniejszać sztywność tworzywa, dlatego odporność mechaniczna przewodu w warunkach podwyższonej temperatury może być inna niż w temperaturze pokojowej. W wymagających instalacjach należy analizować jednocześnie średnicę, temperaturę, rzeczywiste podciśnienie i możliwość wystąpienia stanów przejściowych, np. chwilowego zatkania przewodu.

Tak. Całkowite lub częściowe zatkanie przewodu może gwałtownie zmienić punkt pracy układu. Po stronie ssawnej przepływ maleje, natomiast poziom podciśnienia może znacząco wzrosnąć. Wąż, który podczas normalnej pracy zachowuje stabilny przekrój, może wtedy zostać poddany znacznie większemu obciążeniu. Dlatego przy doborze nie należy uwzględniać jedynie typowego podciśnienia mierzonego podczas prawidłowego przepływu. Warto rozważyć również sytuacje awaryjne: zatkanie ssawki, zamknięcie przepustnicy, przepełnienie separatora czy silnie zabrudzony filtr. Powtarzające się gwałtowne zapadanie i ponowne rozprężanie węża powoduje zmęczenie materiału oraz może deformować spiralę. Jeżeli ryzyko zatorów jest wysokie, należy odpowiednio dobrać konstrukcję przewodu oraz zapewnić możliwość monitorowania podciśnienia.

Typowymi symptomami są spadek skuteczności wychwytywania pyłu, pozostawanie trocin lub wiórów przy maszynie, osadzanie się materiału w przewodzie oraz wyraźna różnica pomiędzy wydajnością odciągu blisko wentylatora i na końcu instalacji. Najlepszą metodą diagnostyczną jest pomiar parametrów. Można porównywać ciśnienie statyczne w kilku punktach instalacji oraz zmierzyć rzeczywisty strumień objętości lub prędkość przepływu. Jeżeli duża część dostępnego sprężu wentylatora jest tracona na krótkim elastycznym odcinku, przyczyną może być zbyt mała średnica, zbyt duża długość, ciasne łuki, przewężenie albo silnie karbowane wnętrze. Warto również sprawdzić filtr, przepustnice i pozostałe elementy systemu. Słaby odciąg nie musi wynikać z samego wentylatora – bardzo często jest skutkiem sumy wielu niewielkich oporów.

Przez każdą nieszczelność instalacja zasysa dodatkowe powietrze z otoczenia. Wentylator nadal tłoczy określoną ilość powietrza, ale część jego wydajności jest zużywana na przepływ przez przypadkowe szczeliny zamiast przez właściwą ssawkę przy maszynie. W efekcie operator może obserwować działający wentylator i wyraźny przepływ w głównym przewodzie, a mimo to punktowe wychwytywanie pyłu pozostaje niewystarczające. Szczególnej kontroli wymagają miejsca nasunięcia węża na króciec, redukcje, rozgałęzienia i uszkodzenia ścianki. Nieszczelności mogą być bardzo małe, lecz przy dużej różnicy ciśnień ich łączny wpływ staje się istotny. W instalacjach odpylających szczelność ma również znaczenie dla czystości otoczenia, ponieważ uszkodzony układ może nie zapewniać wymaganej kontroli nad przemieszczaniem zanieczyszczeń.

Wilgotny pył lub materiał sypki może mieć zupełnie inne właściwości przepływowe niż materiał suchy. Cząstki mogą sklejać się, tworzyć większe aglomeraty i osadzać na wewnętrznej powierzchni przewodu. Problem jest szczególnie widoczny w łukach, przewężeniach oraz miejscach o niższej prędkości przepływu. Powstająca warstwa osadu stopniowo zmniejsza przekrój, co zwiększa opory instalacji i może prowadzić do zatoru. Wilgoć może natomiast ograniczać elektryzowanie się niektórych materiałów, ale nie należy traktować jej jako środka ochrony przed elektrycznością statyczną. Przy transporcie wilgotnego medium należy uwzględnić zarówno charakter materiału, jak i odporność węża na wodę, środki chemiczne czy mikroorganizmy. Konieczne może być również zaplanowanie okresowego czyszczenia i punktów umożliwiających kontrolę wnętrza instalacji.

Jeżeli ciepłe i wilgotne powietrze zostanie schłodzone poniżej temperatury punktu rosy, na ściankach przewodu zaczyna skraplać się woda. Kondensat może powodować przywieranie pyłów oraz tworzenie trudnych do usunięcia osadów. W przypadku pyłu drzewnego, mineralnego czy spożywczego wilgoć może zmieniać jego właściwości transportowe. W skrajnych warunkach mieszanina pyłu i wody może utworzyć lepką warstwę, która stopniowo ogranicza przekrój. Należy więc analizować nie tylko maksymalną temperaturę medium, lecz także zmiany temperatury wzdłuż całego odcinka. Szczególnie narażone są przewody prowadzone z ciepłej hali do zimnego otoczenia. Rozwiązaniem może być odpowiednia izolacja, odwadnianie instalacji, zmiana przebiegu przewodów lub dostosowanie parametrów procesu. Sam wybór wodoodpornego tworzywa nie eliminuje problemu kondensacji.

Nie. Rzeczywista temperatura ścianki jest wynikiem oddziaływania zarówno medium, jak i otoczenia. Wąż transportujący powietrze o umiarkowanej temperaturze może być jednocześnie ogrzewany przez piec, promiennik, gorącą obudowę maszyny lub bezpośrednie promieniowanie słoneczne. Analogicznie wąż z ciepłym medium pracujący na zewnątrz zimą podlega dużym gradientom temperatury. Podczas doboru trzeba określić maksymalną temperaturę medium, temperaturę otoczenia, czas oddziaływania oraz charakter obciążenia. Istotna jest także temperatura miejscowa – np. gorąca cząstka może mieć znacznie wyższą temperaturę niż średnia temperatura strumienia. Dane katalogowe należy traktować jako granice pracy określone dla konkretnego produktu, a nie jako zgodę na dowolne połączenie maksymalnej temperatury z maksymalnym ciśnieniem i maksymalnym obciążeniem mechanicznym.

Parametr krótkotrwały oznacza możliwość okresowego narażenia przewodu na wyższą temperaturę niż dopuszczalna temperatura pracy ciągłej. Nie należy go interpretować jako temperatury, przy której wąż może pracować przez całą zmianę produkcyjną. Czas ekspozycji, częstotliwość powtarzania cykli oraz jednoczesne obciążenie mechaniczne mają duże znaczenie. Wielokrotne nagrzewanie i chłodzenie może przyspieszać starzenie tworzywa, nawet jeżeli pojedynczy epizod nie powoduje natychmiastowego uszkodzenia. Szczególnie niebezpieczne jest jednoczesne występowanie wysokiej temperatury, dużego podciśnienia i dynamicznego zginania. Materiał może być wtedy bardziej podatny na odkształcenia. W aplikacji pracującej blisko wartości granicznych należy korzystać z danych konkretnego wariantu i zachować odpowiedni margines bezpieczeństwa zamiast projektować instalację dokładnie na parametrze maksymalnym.

Nie należy utożsamiać trudnopalności z odpornością na bezpośredni kontakt z żarem. Materiał trudnopalny został zaprojektowany tak, aby w określonych warunkach ograniczać rozwój lub podtrzymywanie płomienia. Nadal może jednak ulec miejscowemu stopieniu, zwęgleniu lub przebiciu przez rozgrzaną cząstkę. Problem jest szczególnie istotny przy szlifowaniu, cięciu i procesach generujących iskry. Rozgrzane cząstki mogą dostać się nie tylko do węża, lecz także do odpylacza, gdzie występuje nagromadzony pył. W takich aplikacjach bezpieczeństwo powinno wynikać z konstrukcji całego systemu: właściwego materiału pierwszego odcinka, separatora lub wygaszacza iskier, odpowiedniej technologii filtracji i zabezpieczeń procesowych. Samo oznaczenie węża jako trudnopalnego nie zastępuje analizy zagrożenia.

Energia kinetyczna cząstki jest proporcjonalna do kwadratu jej prędkości:

Ek = 1/2 × m × v².

Oznacza to, że wzrost prędkości powoduje bardzo szybki wzrost energii uderzenia transportowanego materiału. Z tego powodu niewielkie zwiększenie prędkości przepływu może zauważalnie przyspieszyć erozyjne zużycie ścianki. Najbardziej narażone są łuki, wejścia do węża oraz miejsca gwałtownej zmiany przekroju. Nadmiernej prędkości nie należy więc traktować jako prostego sposobu na uniknięcie zatorów. Projektant musi znaleźć kompromis: prędkość powinna być wystarczająca do utrzymania materiału w transporcie, ale jednocześnie nie powinna niepotrzebnie zwiększać strat energii, hałasu i ścierania. Optymalna wartość zależy od rodzaju medium i konfiguracji systemu.

Pierwszym krokiem jest optymalizacja geometrii instalacji. Warto ograniczyć ciasne łuki, gwałtowne redukcje i miejsca, w których strumień materiału uderza niemal prostopadle w ściankę. Drugim działaniem jest dostosowanie prędkości transportu. Nadmierna prędkość zwiększa zużycie i zapotrzebowanie na energię, dlatego nie powinna być wyższa niż jest to potrzebne do stabilnego transportowania medium. Istotne jest również odpowiednie ułożenie przewodu. Jeżeli wąż stale ociera o posadzkę lub element maszyny, może zużywać się jednocześnie od środka i od zewnątrz. W niektórych aplikacjach pomaga obracanie lub okresowa zmiana położenia elastycznego odcinka, o ile konstrukcja instalacji na to pozwala. Najważniejsze pozostaje jednak usunięcie pierwotnej przyczyny skoncentrowanego zużycia zamiast jedynie częstszego wymieniania przewodu.

Wąż spiralny został zaprojektowany przede wszystkim do zginania, a nie do ciągłego skręcania osiowego. Skręcenie powoduje zmianę geometrii spirali i nierównomierne naprężenia w ściance. W efekcie przewód może wykazywać tendencję do samoczynnego zwijania, spłaszczania lub wyginania w niekontrolowanym kierunku. W pobliżu króćców naprężenia mogą prowadzić do pękania ścianki albo przemieszczania się węża pod obejmą. Problem często pojawia się przy maszynach ruchomych, gdy przewód został zamocowany bez uwzględnienia pełnej trajektorii głowicy. Podczas jednego ruchu wąż się zgina, a podczas innego zaczyna być skręcany. Prawidłowy projekt powinien umożliwiać zmianę położenia poprzez łagodne zginanie. Jeżeli ruch wymaga rotacji, należy zastosować odpowiednie elementy obrotowe lub inaczej poprowadzić przewód.

W takiej aplikacji liczy się nie tylko odporność na ścieranie, lecz również masa, elastyczność i odporność zmęczeniowa. Zbyt ciężki przewód może zwiększać obciążenie napędów maszyny, uchwytów i prowadników oraz wywierać siłę na ruchomą osłonę odciągową. Należy przeanalizować minimalny i maksymalny dystans pomiędzy króćcami w całym zakresie ruchu, najmniejszy występujący promień gięcia, liczbę cykli oraz prędkości i przyspieszenia osi. Wąż nie może być naprężony przy maksymalnym wysunięciu ani tworzyć nadmiernych pętli przy minimalnej odległości. Ważne jest również zapobieganie skręcaniu. W aplikacjach dynamicznych często korzystniejszy jest możliwie lekki przewód o odpowiedniej odporności niż ciężka wersja z bardzo grubą ścianką, która teoretycznie jest trwalsza, lecz nadmiernie obciąża mechanikę maszyny.

Masa węża generuje obciążenie statyczne, a podczas ruchu dodatkowo pojawiają się siły bezwładności. Jeżeli ciężki przewód jest podłączony bezpośrednio do cienkościennego króćca, obudowy filtra lub ruchomej osłony maszyny, może działać jak długie ramię dźwigni. Podczas przyspieszania i hamowania występują obciążenia zmienne, które mogą powodować luzowanie połączeń, pękanie króćców, deformację blach lub uszkodzenie obejm. Dlatego dobór najgrubszego dostępnego przewodu nie zawsze zwiększa niezawodność instalacji. Jeżeli charakter medium nie wymaga ciężkiej konstrukcji, lżejszy wąż może zapewnić większą trwałość całego układu. Na długich odcinkach należy stosować podparcia albo zawieszenia przejmujące masę przewodu, aby króciec odpowiadał przede wszystkim za szczelne połączenie, a nie za utrzymywanie całego węża.

Podwieszenie powinno utrzymywać wąż bez jego zgniatania i bez tworzenia ostrych załamań. Punkty mocowania należy rozmieścić tak, aby pomiędzy nimi nie powstawały głębokie zwisy. Nie powinno się stosować wąskich elementów, które skupiają cały ciężar na niewielkiej powierzchni ścianki. Lepsze są szerokie uchwyty, obejmy lub zawiesia dopasowane do średnicy przewodu. Trzeba również uwzględnić ruch termiczny, drgania oraz ewentualną zmianę długości roboczej. Wąż nie powinien być montowany jak napięta lina. Potrzebny jest odpowiedni luz umożliwiający elastyczną pracę, ale nie tak duży, aby tworzyły się przypadkowe pętle. W instalacjach ruchomych system podwieszenia powinien prowadzić przewód po przewidywalnej trajektorii i zapobiegać kontaktowi z ostrymi krawędziami, elementami napędów i ciągami komunikacyjnymi.

Niektóre konstrukcje elastyczne są w stanie częściowo się ścisnąć. Oznacza to, że dostarczony odcinek może mieć krótszą długość w stanie swobodnym lub transportowym niż po prawidłowym rozciągnięciu. Wynika to z geometrii spiralnej – kolejne zwoje znajdują się wtedy bliżej siebie. Nie należy od razu uznawać takiego przewodu za źle przycięty. Przed pomiarem warto sprawdzić, w jakim stanie producent definiuje długość nominalną. Jednocześnie nie należy nadmiernie rozciągać węża podczas montażu. Przewód pracujący stale pod naprężeniem osiowym może przenosić duże siły na króćce i obejmy. Najlepszym rozwiązaniem jest dopasowanie długości tak, aby wąż zachowywał wymagany promień gięcia i posiadał rezerwę potrzebną do ruchu, ale nie tworzył zbędnych pętli.

Zmniejszenie średnicy zwiększa prędkość przepływu przy tym samym strumieniu objętości, ale jednocześnie powoduje dodatkową stratę ciśnienia. Jeżeli przejście jest gwałtowne, powstają silniejsze turbulencje. Przy transporcie cząstek redukcja może również stać się miejscem zwiększonego zużycia lub zatorów. Duże kawałki materiału, które swobodnie przemieszczają się wcześniejszym odcinkiem, mogą nie przejść przez przewężenie. Dlatego przejścia pomiędzy średnicami powinny być projektowane świadomie. W wielu przypadkach korzystniejsza jest stopniowa redukcja niż nagły skok przekroju. Trzeba też pamiętać, że zamontowanie krótkiego węża o mniejszej średnicy na końcu dużej instalacji nie jest obojętne dla całego systemu. Ten niewielki fragment może stanowić dominujący opór i znacząco ograniczyć rzeczywisty przepływ.

Klasyczny trójnik 90° może generować duże turbulencje i niekorzystne zmiany kierunku przepływu. W instalacjach transportujących materiał stały dodatkowo zwiększa ryzyko odkładania się cząstek oraz miejscowego ścierania elementów. Jeżeli jest to możliwe, korzystniejsze są łagodniejsze rozgałęzienia typu Y, w których strumienie łączą się lub rozdzielają pod mniejszym kątem. Dobór elementu zależy jednak od całej instalacji. Trzeba uwzględnić kierunek przepływu, równoważenie poszczególnych gałęzi, położenie przepustnic i wymaganą wydajność każdego punktu odciągowego. Źle zaprojektowane rozgałęzienia mogą powodować sytuację, w której jedna maszyna otrzymuje bardzo dużą wydajność, a dalsze stanowisko praktycznie przestaje skutecznie odciągać. W systemach wielopunktowych potrzebne jest więc hydrauliczne zbilansowanie całej sieci.

Skuteczność wychwytywania gwałtownie maleje wraz ze zwiększaniem odległości pomiędzy ssawką a źródłem emisji. Powietrze zasysane jest nie tylko z kierunku, z którego nadlatuje pył, lecz ze znacznie większego obszaru wokół otworu. Oznacza to, że próba „ściągania” pyłu z dużej odległości wymaga znacznie większego przepływu niż wychwycenie go bezpośrednio w miejscu powstawania. Dlatego dobrze zaprojektowana osłona lub ssawka może być równie ważna jak średnica i rodzaj węża. Nawet bardzo wydajny wentylator nie zrekompensuje całkowicie źle umieszczonego punktu odciągu. Najkorzystniej jest przechwycić zanieczyszczenie zanim zdąży rozprzestrzenić się w pomieszczeniu. Pozwala to zmniejszyć wymagany strumień powietrza, ograniczyć zużycie energii oraz zmniejszyć ilość pyłu osiadającego na maszynach.

Pulsacje mogą wynikać z niestabilnego podawania materiału, niewystarczającej prędkości powietrza, częściowego zatoru albo okresowego zapadania się przewodu. Materiał może chwilowo gromadzić się w jednym miejscu, a następnie być gwałtownie porywany przez strumień. Powstają wówczas charakterystyczne „korki”, które przemieszczają się przez instalację. Powodują one uderzenia mechaniczne i chwilowe zmiany podciśnienia. Należy sprawdzić odcinki poziome, łuki i redukcje, ponieważ właśnie tam najczęściej rozpoczyna się odkładanie materiału. Przydatna jest również kontrola rzeczywistego przepływu powietrza. Nie należy ignorować pulsacji, ponieważ powtarzające się gwałtowne obciążenia mogą skracać żywotność węża, połączeń oraz elementów odpylacza. Stabilny transport jest zazwyczaj korzystniejszy zarówno dla instalacji, jak i dla zużycia energii.

Przezroczysta lub półprzezroczysta ścianka pozwala obserwować rzeczywisty przepływ materiału. Można szybko zauważyć, że trociny zatrzymują się w konkretnym łuku, granulat przemieszcza się pulsacyjnie albo wewnątrz znajduje się ciecz. Ułatwia to również wykrywanie miejscowego zużycia. Ścieranie może powodować zmianę wyglądu powierzchni, zmatowienie lub zmniejszenie grubości ścianki. Widoczność wnętrza jest szczególnie cenna podczas uruchamiania nowej instalacji oraz diagnostyki problemów występujących tylko okresowo. Nie zastępuje to jednak kontroli technicznej. Mocno zapylona lub zużyta powierzchnia może z czasem przestać być przejrzysta, a niektóre mikropęknięcia są trudne do zauważenia. W krytycznych instalacjach nadal potrzebne są regularne przeglądy całej długości przewodu.

Najpierw należy wyznaczyć miejsce cięcia z uwzględnieniem rzeczywistej długości montażowej oraz rezerwy potrzebnej do wykonania łuków. Ściankę z tworzywa przecina się odpowiednio dobranym ostrym narzędziem, natomiast metalową spiralę należy przeciąć narzędziem przeznaczonym do drutu stalowego. Bardzo ważne jest zabezpieczenie końca spirali. Ostry fragment drutu nie powinien pozostawać wystający, ponieważ może skaleczyć operatora, uszkodzić króciec lub stopniowo przeciąć ściankę. Po skróceniu trzeba również uwzględnić wymagania dotyczące połączenia wyrównawczego, jeżeli spirala pełni funkcję elementu przewodzącego. Nie należy uszkadzać kilku sąsiednich zwojów podczas cięcia, gdyż może to osłabić końcowy odcinek węża. Przed montażem warto sprawdzić, czy przekrój pozostał okrągły i czy przewód prawidłowo nasuwa się na króciec.

Klasyczna wąska opaska może skupiać nacisk na bardzo niewielkiej powierzchni. W cienkościennym wężu spiralnym może to prowadzić do przecięcia materiału, deformacji spirali albo powstania miejscowego karbu. Zbyt słabe dokręcenie powoduje natomiast nieszczelność i możliwość zsunięcia przewodu z króćca. Dobór elementu mocującego powinien uwzględniać średnicę, grubość ścianki i geometrię spirali. Ważny jest również sam króciec – powinien być odpowiednio długi, gładki i pozbawiony ostrych krawędzi. Węża nie należy mocować w taki sposób, aby cały jego ciężar był przenoszony wyłącznie przez obejmę. Jeżeli odcinek jest długi lub ciężki, powinien posiadać dodatkowe podparcie. Prawidłowo wykonane połączenie musi jednocześnie zapewniać szczelność, stabilność mechaniczną i – w wymaganych instalacjach – ciągłość elektryczną.

Samo zastosowanie metalowej spirali nie gwarantuje, że po montażu cały układ posiada prawidłową drogę odprowadzania ładunku. Spirala może być odizolowana od metalowego króćca przez tworzywo, nieprawidłowo zakończona albo niepołączona z systemem wyrównania potencjałów. Po każdej istotnej ingerencji warto więc sprawdzić, czy połączenie zostało wykonane zgodnie z wymaganiami konkretnej instalacji. Jest to szczególnie istotne podczas transportowania suchych pyłów, proszków i granulatów, gdzie tarcie może prowadzić do gromadzenia ładunków elektrostatycznych. Kontrola nie powinna ograniczać się wyłącznie do samego węża. Należy traktować cały tor jako jeden system obejmujący przewód, złącza, króćce, metalowe elementy maszyny i właściwy punkt wyrównania potencjałów. Kryteria pomiarowe powinny wynikać z dokumentacji urządzenia i analizy ryzyka procesu.

Nie. Właściwości antystatyczne są jednym z elementów ograniczania ryzyka, ale bezpieczeństwo zależy od całego układu. Ładunek może gromadzić się nie tylko na ściance węża, lecz również na transportowanym materiale, urządzeniu, filtrze, zbiorniku czy operatorze. Znaczenie mają wilgotność, prędkość przepływu, rodzaj cząstek, długość instalacji i właściwości elektryczne poszczególnych komponentów. Dlatego zastosowanie odpowiedniego węża powinno być połączone z prawidłowym wyrównaniem potencjałów, kontrolą uziemienia oraz oceną zagrożenia występującego w konkretnym procesie. Szczególnej ostrożności wymagają pyły palne i materiały o małej energii zapłonu. W takich zastosowaniach nie należy dobierać przewodu jedynie na podstawie określenia „antystatyczny”. Konieczna jest weryfikacja wymaganych parametrów elektrycznych dla całej instalacji.

Podczas przemieszczania granulatu dochodzi do ogromnej liczby kontaktów i rozdzieleń pomiędzy ziarnami oraz pomiędzy ziarnami i powierzchnią przewodu. Zjawisko to może prowadzić do transferu ładunku elektrycznego. Przy niskiej wilgotności odprowadzanie ładunku jest utrudnione, dlatego różnica potencjałów może stopniowo narastać. Objawem mogą być przeskoki iskrowe, przyciąganie drobnego pyłu do powierzchni, zakłócenia pomiarów albo odczuwalne przez operatora wyładowania. Intensywność zjawiska zależy między innymi od materiału granulatu, materiału przewodu, prędkości transportu, długości węża i wilgotności. Z tego powodu instalacje pneumatycznego transportu tworzyw wymagają świadomego podejścia do właściwości elektrycznych przewodów oraz pozostałych elementów. Zwiększanie prędkości transportu może dodatkowo intensyfikować elektryzowanie.

Tak, ponieważ właściwości tych zanieczyszczeń są różne. Drobny pył drzewny łatwo unosi się w powietrzu, przenika przez nieszczelności i może tworzyć nagromadzenia w trudno dostępnych miejscach. Wymaga więc przede wszystkim szczelnego i prawidłowo zaprojektowanego systemu odpylania. Wióry są większe i cięższe. Ich transport wymaga utrzymania odpowiedniej prędkości, a duże fragmenty mogą mechanicznie uderzać w ścianki węża lub blokować przewężenia. W praktyce z jednej maszyny często odciągana jest mieszanina obu frakcji. Wtedy przewód powinien zostać dobrany do najbardziej wymagających warunków, obejmujących jednocześnie właściwości pyłu, wielkość wiórów, ilość odpadu i intensywność eksploatacji. Szczególne znaczenie ma również ocena ryzyka związanego z pyłem palnym oraz kontrola elektryczności statycznej.

Obróbka płyt MDF i HDF może generować bardzo dużą ilość drobnego pyłu. Taka frakcja zachowuje się inaczej niż grube trociny powstające np. podczas cięcia litego drewna. Drobny materiał łatwo pozostaje zawieszony w powietrzu i przedostaje się przez niewielkie nieszczelności. Może także osadzać się na wewnętrznych powierzchniach instalacji w miejscach o małej prędkości. Dlatego kluczowe są odpowiednio zaprojektowana osłona maszyny, szczelność przewodów, właściwa wydajność odciągu oraz kontrola stanu filtracji. Jeżeli przewód współpracuje z ruchomą głowicą CNC, dochodzą dodatkowo wymagania związane z małą masą i dużą elastycznością. Nie należy więc dobierać węża wyłącznie na podstawie średnicy króćca – istotna jest dynamika maszyny i charakter wytwarzanego odpadu.

Opiłki mogą być znacznie bardziej agresywne mechanicznie niż pył czy lekkie trociny. Często są twarde, mają ostre krawędzie i stosunkowo dużą masę. Przy wysokiej prędkości uderzają w powierzchnię węża i mogą intensywnie ją ścierać. Dodatkowym problemem jest temperatura. Opiłek powstający podczas obróbki może być znacznie cieplejszy od otaczającego powietrza. Dlatego trzeba rozróżnić transport zimnych opiłków od zasysania gorących wiórów czy iskier. Przed zastosowaniem należy ocenić temperaturę cząstek, ich wielkość, wydajność masową oraz prędkość przepływu. Do intensywnego transportu ściernych elementów często potrzebna jest grubsza konstrukcja niż do zwykłej wentylacji. W aplikacjach generujących rozgrzane cząstki konieczne może być zastosowanie dodatkowych zabezpieczeń lub innego materiału przewodu.

Nie powinno się przyjmować takiej zamienności automatycznie. Odciąganie suchego pyłu i aerozolu olejowego stawia przed wężem inne wymagania. W przypadku mgły olejowej kluczowa jest odporność materiału na konkretny olej, chłodziwo lub emulsję oraz temperaturę procesu. Należy również brać pod uwagę możliwość skraplania cieczy wewnątrz instalacji. Osad olejowy może łączyć się z pyłem i tworzyć lepką warstwę zwiększającą opory przepływu. Dlatego instalacja może wymagać okresowego czyszczenia. Nie wystarczy ogólne stwierdzenie, że tworzywo jest „odporne na oleje”. Zgodność zależy od rodzaju medium, koncentracji, temperatury oraz czasu kontaktu. W przypadku mieszanin technologicznych dobrym rozwiązaniem jest sprawdzenie tabeli odporności chemicznej producenta na podstawie konkretnego składu medium.

Odporność chemiczna nie jest parametrem zero-jedynkowym. To samo tworzywo może bardzo dobrze znosić kontakt z jedną substancją, a szybko ulegać degradacji w kontakcie z inną. Trzeba uwzględnić dokładny skład medium, jego koncentrację, temperaturę oraz czas kontaktu. Krótkotrwałe zasysanie rozcieńczonych oparów jest innym obciążeniem niż ciągły transport cieczy. Objawami niewłaściwej kompatybilności mogą być pęcznienie, twardnienie, mięknięcie, pękanie, zmiana barwy lub utrata wytrzymałości mechanicznej. Należy analizować nie tylko materiał ścianki. Spirala, króćce, uszczelki, kleje i elementy mocujące mogą mieć inną odporność. Jeżeli medium jest nietypowe lub agresywne, dobór powinien być wykonany na podstawie danych producenta i pełnych informacji procesowych, a w sytuacjach niejednoznacznych warto przeprowadzić próbę kompatybilności.

Odporność chemiczna materiału może zmieniać się wraz z temperaturą. Tworzywo dobrze zachowujące właściwości w temperaturze pokojowej może znacznie szybciej ulegać pęcznieniu, zmiękczeniu albo starzeniu w kontakcie z tym samym medium po jego podgrzaniu. Podwyższona temperatura zwiększa szybkość wielu procesów chemicznych i może ułatwiać przenikanie substancji do struktury polimeru. Dlatego tabela kompatybilności chemicznej powinna być zawsze interpretowana razem z warunkami procesu. Szczególnie ostrożnie należy traktować mieszaniny rozpuszczalników, opary procesowe oraz medium o zmiennym składzie. W systemie odciągowym warto również zastanowić się, czy podczas awarii temperatura lub koncentracja substancji może przejściowo wzrosnąć. Właśnie warunki awaryjne, a nie nominalne, mogą być najbardziej obciążające dla przewodu.

Sama odporność mechaniczna i chemiczna nie wystarcza. Materiał mający bezpośredni kontakt z produktem spożywczym musi posiadać odpowiedni status i dokumentację dla konkretnego zastosowania. Znaczenie ma również charakter żywności. Sucha mąka, cukier, zboże, tłuszcze czy produkty wilgotne mogą stawiać inne wymagania materiałowe. Ważne są możliwość czyszczenia, konstrukcja powierzchni wewnętrznej, ryzyko zalegania produktu oraz brak miejsc, w których materiał może pozostawać przez długi czas. W zakładach spożywczych szczególnej kontroli wymagają również połączenia i końcówki. Zastosowanie odpowiedniego przewodu nie zapewnia automatycznie higieniczności całego zespołu. Dlatego do bezpośredniego transportu żywności należy wybierać wykonania przeznaczone do takich procesów i sprawdzać dokumentację dokładnie dla danego produktu, a nie zakładać zgodność na podstawie samego materiału bazowego.

Nie zawsze. Wymagania procesów farmaceutycznych mogą obejmować znacznie więcej niż samą możliwość kontaktu materiału z produktem. W zależności od aplikacji znaczenie mogą mieć czystość powierzchni, możliwość walidowanego czyszczenia, odporność na środki myjące i dezynfekujące, identyfikowalność materiałów czy ograniczenie ryzyka zanieczyszczeń krzyżowych. Dlatego określenie „food” nie powinno być traktowane jako automatyczny odpowiednik wszystkich wymagań farmaceutycznych. Przed wyborem należy ustalić, czy wąż transportuje gotowy produkt, surowiec, substancję pomocniczą czy jedynie powietrze procesowe. Następnie trzeba sprawdzić dokumentację konkretnego wykonania. Z technicznego punktu widzenia istotne pozostają również elektryczność statyczna, ścieralność proszku i możliwość zalegania produktu w karbach lub połączeniach.

Metoda czyszczenia musi być zgodna zarówno z materiałem węża, jak i z rodzajem usuwanego zanieczyszczenia. Nie należy automatycznie stosować agresywnych rozpuszczalników, wysokiej temperatury ani pary tylko dlatego, że skutecznie usuwają osad. Najpierw warto sprawdzić zalecenia producenta dotyczące odporności chemicznej i temperatury. W przypadku suchych pyłów często korzystniejsze jest kontrolowane mechaniczne lub pneumatyczne usunięcie pozostałości. Jeżeli używana jest ciecz, należy zapewnić możliwość całkowitego opróżnienia i wysuszenia przewodu. Pozostająca wilgoć może spowodować późniejsze sklejanie pyłu. Nie powinno się czyścić węża ostrymi metalowymi narzędziami wprowadzanymi do środka, ponieważ łatwo uszkodzić ściankę. Po czyszczeniu warto skontrolować szczególnie łuki, miejsca przy króćcach oraz odcinki, w których wcześniej występowały zatory.

Nie istnieje jeden uniwersalny interwał odpowiedni dla wszystkich aplikacji. Częstotliwość powinna wynikać z intensywności pracy, ścieralności medium, liczby cykli zginania, temperatury oraz konsekwencji potencjalnej awarii. Przewód pracujący kilka godzin tygodniowo z lekkim pyłem może wymagać znacznie rzadszej kontroli niż wąż transportujący ścierniwo przez trzy zmiany na dobę. Dobrą praktyką jest ustalenie punktu odniesienia po uruchomieniu instalacji i częstsze kontrole w pierwszym okresie eksploatacji. Pozwala to określić rzeczywistą szybkość zużycia. Podczas przeglądu należy szukać przetarć, pęknięć, zmatowienia, lokalnego ścieńczenia, odkształcenia spirali, nieszczelności przy połączeniach oraz miejsc, w których przewód permanentnie się zgina. W instalacjach antystatycznych zakres kontroli powinien obejmować także elementy odpowiedzialne za ciągłość elektryczną.

Do najważniejszych symptomów należą widoczne przetarcia, pęknięcia, perforacje, trwałe spłaszczenie przekroju, uszkodzenie spirali oraz rozwarstwienie ścianki. Nie należy czekać, aż wąż całkowicie pęknie. Alarmującym objawem jest również miejscowe ścieńczenie – szczególnie na zewnętrznej stronie łuku. W przewodach przezroczystych może być ono stosunkowo łatwe do zauważenia. Powodem do wymiany może być także utrata wymaganej elastyczności, trwałe odkształcenie po zgięciu albo niemożność wykonania szczelnego połączenia na króćcu. W aplikacjach, gdzie właściwości elektryczne mają znaczenie bezpieczeństwa, kryterium nie powinno ograniczać się do wizualnego wyglądu przewodu. Jeżeli awaria oznacza zatrzymanie całej linii produkcyjnej, opłacalna jest wymiana prewencyjna na podstawie historii eksploatacyjnej zamiast wykorzystywania węża aż do fizycznego przebicia.

Największy efekt daje poprawa warunków pracy, a nie tylko zastosowanie grubszej ścianki. Należy ograniczyć ostre łuki, niepotrzebnie wysoką prędkość transportu, skręcanie węża oraz jego ocieranie o podłoże. Warto zastosować prawidłowe podwieszenie oraz zadbać, aby wąż nie był stale zginany dokładnie w tym samym miejscu. W instalacjach ruchomych duże znaczenie ma właściwa długość i trajektoria przewodu. Trzeba również eliminować zatory i pulsacje przepływu, które powodują dodatkowe obciążenia mechaniczne. Dobrze dobrany przewód powinien posiadać wystarczającą odporność na ścieranie, ale nie być niepotrzebnie ciężki. Regularne kontrole pozwalają wykrywać lokalne zużycie, zanim powstanie nieszczelność. Jeżeli wąż wielokrotnie ulega uszkodzeniu dokładnie w tym samym miejscu, należy przede wszystkim zmienić konstrukcję instalacji zamiast cyklicznie montować identyczny przewód.

Nie. Wentylator musi być dopasowany do charakterystyki oporów całego systemu. Zwiększenie jego mocy może podnieść przepływ, ale nie rozwiąże problemu źle zaprojektowanej ssawki, niedrożnego przewodu czy niewłaściwego rozdziału strumienia pomiędzy stanowiskami. Zbyt duża wydajność może również spowodować niepotrzebny wzrost prędkości w wężach. Efektem mogą być większy hałas, wyższe zużycie energii i szybsze ścieranie przewodów. W skrajnych przypadkach większe podciśnienie może przekroczyć parametry mechaniczne zbyt lekkiego węża i doprowadzić do jego zapadania. Dlatego przed zmianą wentylatora warto wykonać pomiary i określić, gdzie rzeczywiście powstają straty. Czasami usunięcie ciasnego łuku, nieszczelności lub przewężenia daje większą poprawę niż zwiększenie mocy źródła podciśnienia.

Profesjonalny dobór powinien rozpoczynać się od możliwie dokładnego opisania aplikacji. Należy określić przede wszystkim rodzaj medium: powietrze, pył, trociny, wióry, granulat, proszek, włókna, mgłę olejową, gaz czy ciecz. W przypadku materiału stałego potrzebne są dodatkowo granulacja, twardość, kształt cząstek, gęstość nasypowa oraz orientacyjna wydajność transportu. Kolejne dane to wymagana średnica, długość przewodu, liczba i geometria łuków, temperatura medium i otoczenia, poziom podciśnienia lub nadciśnienia oraz charakter pracy – ciągły, okresowy albo dynamiczny. Trzeba również określić wymagania dotyczące odporności na ścieranie, substancje chemiczne, warunki atmosferyczne i elektryczność statyczną. Jeżeli przewód będzie się poruszał, należy podać zakres ruchu, promień gięcia i częstotliwość cykli. W procesach spożywczych, farmaceutycznych lub zagrożonych wybuchem konieczne jest dodatkowo ustalenie wymaganych dokumentów i parametrów bezpieczeństwa. Dopiero komplet takich informacji pozwala dobrać rozwiązanie technicznie, a nie wyłącznie na podstawie średnicy króćca.

Wąż ssący, poprzez który w warsztacie samochodowym odprowadza się spaliny z pojazdu, powinien być elastyczny oraz szczelny, aby nie następował wyciek czynnika. Węże wentylacyjne powinny posiadać końcówkę ssawną, która bez względu na rodzaj i budowę rury wydechowej daje możliwość odciągu spalin. Dobrym przykładem takich węży są nasze przewody ssawne o podwyższonej odporności dostępne tutaj.

Aby utrzymać węże odciągowe w odpowiedniej kondycji oraz zabezpieczyć je przed ewentualnymi uszkodzeniami mechanicznymi należy zwrócić uwagę czy urządzenie odsysające jest wyposażone w odpowiedni mechanizm chroniący wąż ssący. Do takich środków ochrony należy mechanizm balansowy, którego zadaniem jest podwieszenie przewodu odciągającego w części środkowej bądź bęben (zwijacz), który samoczynnie zwija węże elastyczne.

Węże odciągowe to elastyczne węże, które są używane do przesyłu powietrza, pyłu, gazów, granulatów, trocin i innych substancji. Zwykle pracują na podciśnieniu (ssanie), lecz nie jest ro regułą.

Węże odciągowe znajdują zastosowanie w wielu dziedzinach, w tym w przemyśle tworzyw sztucznych, przetwórstwie drewna, warsztatach samochodowych, stoczniach, hutach, a także w laboratoriach i przemyśle spożywczym. Są one stosowane do usuwania pyłu, spalin, gazów, oparów i innych niebezpiecznych substancji z powierzchni roboczych, urządzeń i maszyn. Są też stosowane do transportu lekkich materiałów sypkich.

Węże odciągowe generalnie są wykonane zwykle materiałów takich jak, poliuretan, PVC, santopren, poliester, polietylen, włókno szklane (aplikacje wysokotemperaturowe). Mogą mieć różne średnice i długości w zależności od potrzeb. Wyróżnia się także węże antystatyczne, które zapobiegają powstawaniu elektryczności statycznej podczas użytkowania.

Przede wszystkim, trudnościeralność oraz niska waga czynią je bardzo uniwersalnym produktem. Duża rozpiętość średnic oraz różne grubości ścianek pozwalają dopasować te węże do bardzo wielu aplikacji przemysłowych. Są one również łatwe w użyciu i mogą być dostosowane do różnych rodzajów pracy.
