Przepustnice dla przetwórstwa do surowców sypkich: zbóż, paszy, mąki, granulatów

Chodziło o specjalistyczną przepustnicę zamontowaną pod zbiornikami magazynowymi, której konstrukcja została wcześniej dopasowana do trudnych warunków eksploatacyjnych – obecnych przy dozowaniu ściernego materiału sypkiego, jakim jest zboże. Klient chciał nadal korzystać z tej technologii, ale konieczne było wykonanie nowego egzemplarza przepustnicy z pełnym dopasowaniem do istniejącej instalacji.

Zastany proces:

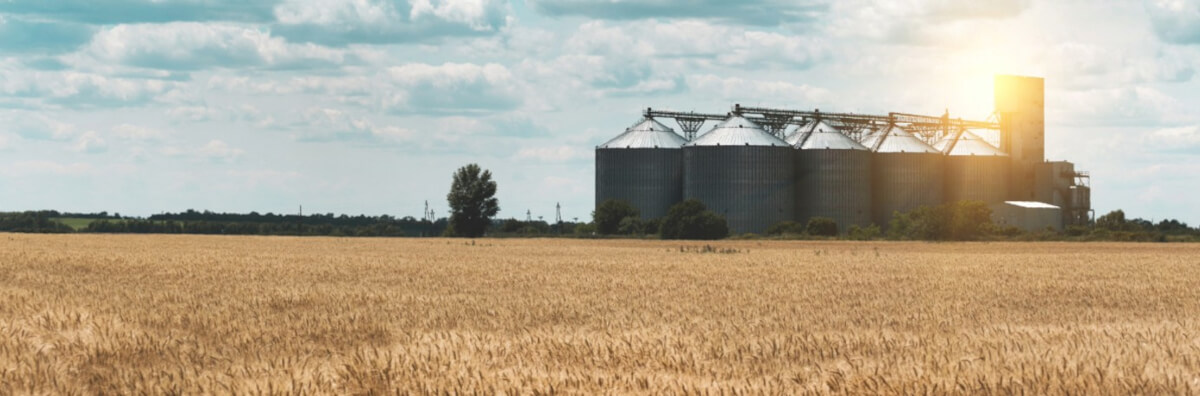

• W zakładzie przetwarza się zboże, które dozowane jest przy użyciu przepustnic.

• Przepustnice zlokalizowane są pod zbiornikami na zboże.

• Klient korzysta z niestandardowego rozwiązania - przepustnicy dostosowanej do pracy z materiałem sypkim i warunków zewnętrznych panujących w zakładzie.

• Element ten nie jest produktem katalogowym, przez co nie da się go po prostu zamówić „z półki”.

Usprawniony proces:

Proces technologiczny sam w sobie nie uległ zmianie. Celem było dokładne odwzorowanie istniejącego egzemplarza, z zachowaniem wszystkich kluczowych parametrów technicznych oraz integracja z systemem sterowania. Po przeprowadzeniu pomiarów i dokładnej analizie warunków pracy, dostarczyliśmy przepustnicę z dodatkowym osprzętem. Aby zrealizować zamówienie, konieczne były działania na kilku poziomach:

• Wizyta u klienta i wykonanie dokładnych pomiarów. Na miejscu przeanalizowaliśmy zabudowę i wymiary istniejącej przepustnicy.

• Opracowanie dokumentacji technicznej. Na podstawie wykonanych pomiarów przygotowaliśmy rysunki i projekt przepustnicy w wersji umożliwiającej jej dokładne odtworzenie.

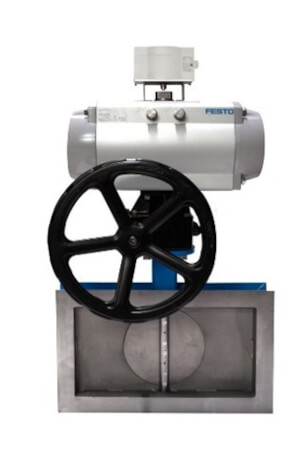

• Produkcja armatury pod indywidualne zamówienie. Dostarczyliśmy klientowi produkt odpowiadający istniejącemu rozwiązaniu.

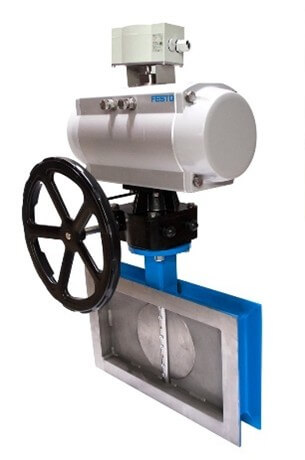

• Dobór systemu sterowania. Rozwiązanie obejmowało również odpowiednie elementy automatyki (napęd, przekładnia, pozycjoner), które umożliwią precyzyjne sterowanie przepływem materiału.

To nie była typowa modernizacja, lecz precyzyjne odtworzenie działającego już rozwiązania, które klient zna i ceni. Naszą rolą było wsparcie w zakresie pomiarów, projektowania, produkcji i automatyzacji, czyli tego, czego klient samodzielnie nie mógł zrealizować.

Elementy zastosowanego rozwiązania:

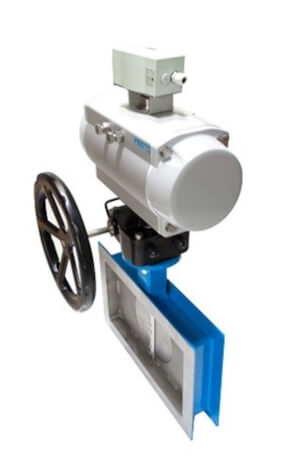

• przepustnica wykonana według indywidualnego projektu

• wytrzymały korpus przystosowany do pracy z materiałem sypkim

• zespół napędowy z przekładnią awaryjną

• pozycjoner do precyzyjnego ustawiania przepustnicy

• kompletny system sterowania dostarczony wraz z armaturą

Gdzie jeszcze sprawdzi się to rozwiązanie?

Opisana przepustnica z systemem sterowania znajdzie zastosowanie wszędzie tam, gdzie:

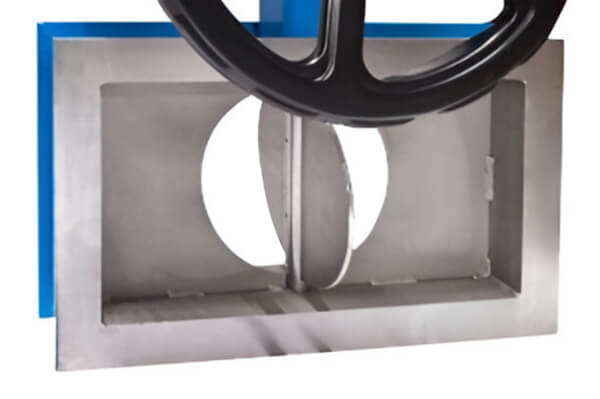

• transportowany jest materiał sypki (zboża, granulat, mąka, pasze, cement, proszki),

• występują problemy z zapychaniem się zaworu,

• konieczna jest kontrola przepływu i dokładne dozowanie,

• warunki pracy są trudne – duże zapylenie, ścierne medium, itp.

Przemysł
spożywczy

Przemysł
rolniczy

Przemysł
chemiczny

Przemysł
budowlany
