Oferta

Zawory i elektrozawory pneumatyczne: rozdzielające, membranowe

Zawory i elektrozawory służą do sterowania, regulacji oraz rozdziału sygnału w różnego typu aplikacjach z dziedziny pneumatyki i automatyki przemysłowej. Oferowane zawory i elektrozawory mają zastosowanie przy budowie instalacji, konstrukcji maszyn i urządzeń itd.

Katalog Pneumatyka wydanie IV rozdział 2

Produkty


W dziale zawory i elektrozawory znajdziecie Państwo szeroki wybór produktów mających zastosowanie we wszystkich gałęziach przemysłu. Zawory i elektrozawory rozdzielające VESTA z oferty Pneumat System zostały wykonane z wysokiej jakości materiałów, co umożliwia ich stosowanie nawet w bardzo ciężkich i wymagających warunkach.
Przeznaczone są do pracy w warunkach bezsmarowych. Doradcy techniczni naszej firmy oferują fachowe doradztwo techniczne przy doborze odpowiedniego do Państwa potrzeb zaworów i elektrozaworów.

Aby uzyskać dostęp do rysunków technicznych należy się zalogować (Uwaga, login i hasło są inne niż do sklepu internetowego). Dane dostępu można uzyskać wysyłając e-mail pod adres info@pneumat.com.pl

Pobierz rysunki techniczne

Zawory i elektrozawory pneumatyczne - oferta Pneumat System

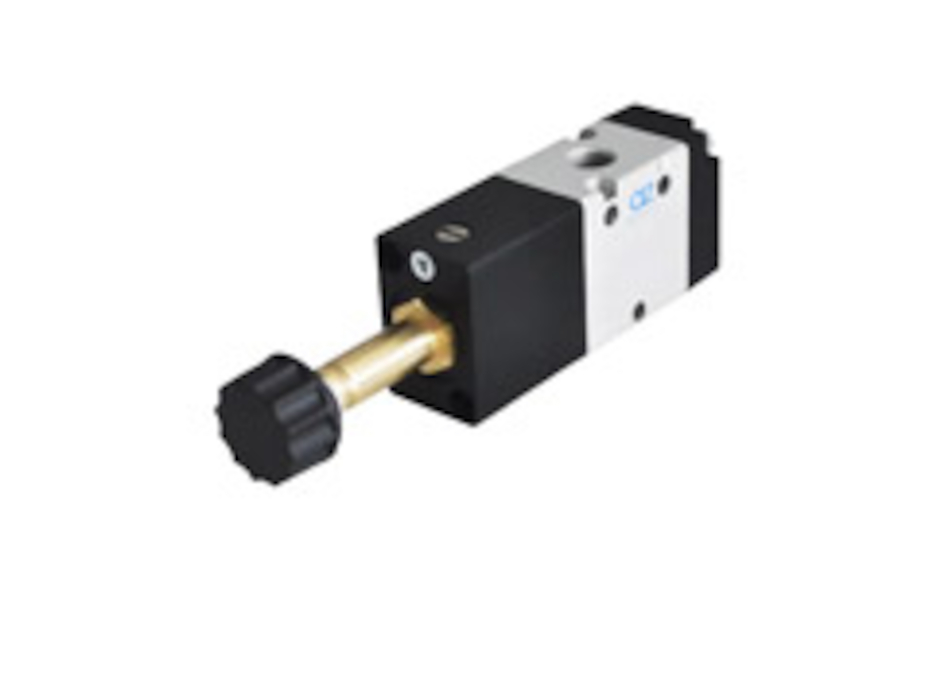

Zawory i elektrozawory rozdzielające Vesta to kilkanaście serii z różnymi wariantami sterowania (sterowanie przy pomocy cewki, sterowanie przy pomocy  dźwigni, sterowanie przy pomocy powietrza, itp.) oraz z szerokim zakresem przyłączy

Zawory i elektrozawory rozdzielające Vesta to kilkanaście serii z różnymi wariantami sterowania (sterowanie przy pomocy cewki, sterowanie przy pomocy  dźwigni, sterowanie przy pomocy powietrza, itp.) oraz z szerokim zakresem przyłączy G1/8, G1/4 i G1/2 w wersjach 3/2, 5/2 i 5/3.

Zawory i elektrozawory rozdzielające serii E

Zawory i elektrozawory rozdzielające serii E to seria standardowych zaworów i elektrozaworów pneumatycznych 3/2 i 5/3 w następujących wariantach sterowania:
- sterownie pneumatyczne, powrót ciśnieniem
- sterownie pneumatyczne, powrót ciśnieniem
- sterowanie pneumatyczne, powrót sprężyną
- sterowanie obustronnie pneumatyczne
- sterowanie obustronne ciśnieniem, centrowanie sprężyną
Zawory i elektrozawory rozdzielające

Zawory i elektrozawory rozdzielające serii K

Zawory i elektrozawory rozdzielające serii K są małe i łatwe w montażu.

Stosowane są wszędzie tam gdzie montaż tradycyjnego zaworu jest utrudniony. Zawory i elektrozawory rozdzielające serii K charakteryzują się zwartą konstrukcją. Kompletne zawory z cewką i wtyczką wykonane są zgodnie z dyrektywami EEC dotyczącymi zgodności elektromagnetycznej ( 89/336/EEC) oraz niskiego napięcia (73/23/EEC – tylko dla wersji 110 i 220 V).

Zawory i elektrozawory NAMUR

Zawory i elektrozawory NAMUR - ta seria charakteryzuje się specjalnym systemem mocowań zgodnym ze standardem NAMUR. Zawory i elektrozawory tej serii występują w następujących wariantach:

- zawór i elektrozawór 3/2 lub 5/2 - sterowany pneumatycznie, powrót sprężyną,
- zawór i elektrozawór 3/2 lub 5/2 - sterowany pneumatycznie, powrót ciśnieniem własnym,
- zawór i elektrozawór 3/2 lub 5/2 - sterowany obustronnie pneumatycznie.

Zawory i elektrozawory ISO

Zawory i elektrozawory ISO – produkty tej serii są znormalizowane zgodne ze standardami ISO 1 ISO 2. Dostępne sterowanie:

- sterowanie pneumatyczne, powrót ciśnieniem własnym,
- sterowanie pneumatyczne, powrót sprężyną,
- sterowanie różnicą ciśnień,
- obustronne sterowanie pneumatyczne, centrowanie sprężyną,
- obustronne sterowanie pneumatyczne, centrowane sprężyną.

Zawory do montażu szeregowego

Zawory do montażu szeregowego G1/8, nie wymagają smarowania. Przeznaczone są do pracy w otoczeniu o temperaturze -10˚C do +50˚C.

W ofercie:

- zawory bezpośredniego działania 3/2 G1/8,
- wtyczki i cewki do elektrozaworów.

Zawory mechaniczne

Zawory mechaniczne – to standardowe zawory sterowane ręcznie. Dostępne warianty to G1/4 i G1/8.

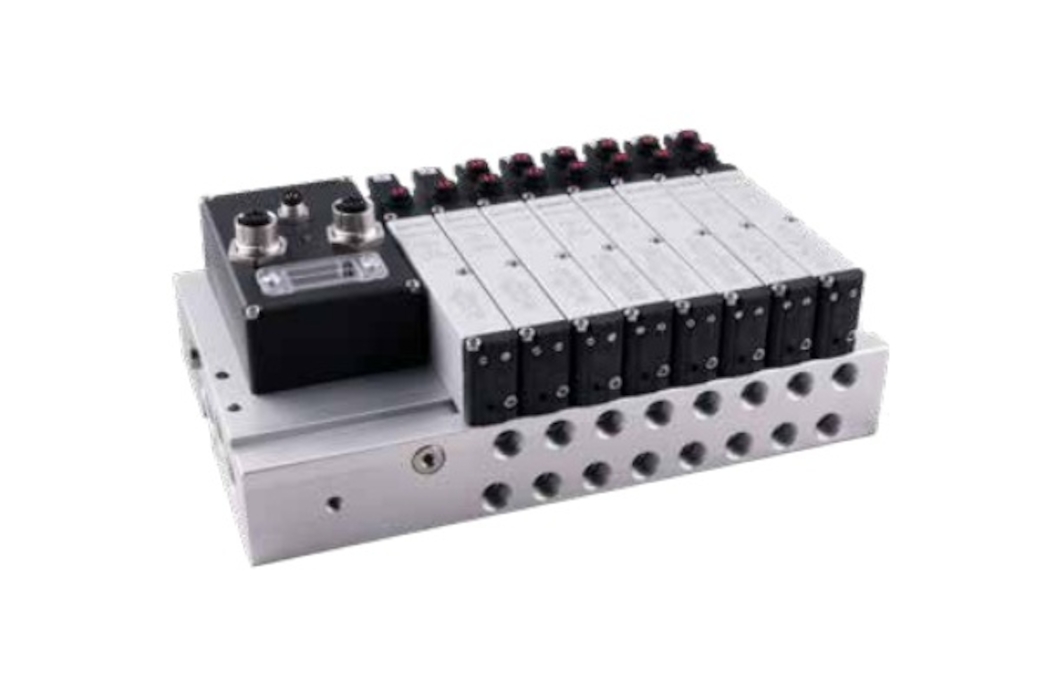

Wyspa zaworowa MPV

Wyspa zaworowa MPV umożliwia zintegrowanie sterowania elektrycznego w popularnych elektrozaworach serii K.

Każdy moduł przyłączeniowy umożliwia sterowanie pracą pary zaworów, w dwóch rozmiarach przyłączeniowych: T1 oraz T2. Główne cechy tego systemu to:
- duże przepływy w małych gabarytach,
- możliwość sterowania jednocześnie 32 cewkami,
- łatwość w rozbudowie.

Wyspa zaworowa 4HF

Dział zawiera informacje i szczegółowe dane techniczne dotyczące: wysp zaworowych 4hf, wysp zaworowych 4hf NETLOGIC, elementów składowych wysp zaworowych 4hf oraz systemy identyfikacji.
- Wyspy zaworowe 4hf to systemy modularnych elektrozaworów 4HF z zintegrowanym przyłączem elektrycznym, który jest łatwy w montażu oraz łatwy w rozbudowie i modyfikacji.
- Wyspy zawprowe 4HF NETLOGIC to wyróżnione tytułem Produkt Roku rozwiązanie, dzięki któremu nawet najbardziej skomplikowane układy pneumatyczne można zaprogramować i sterować bez niepotrzebnej rozbudowy układu wysp zaworowych i układu sterowania. Inną istotną cechą systemu 4HF NETLOGIC są niewielkie gabaryty.

W porównaniu do rozwiązań z klasycznymi zaworami system 4hf zajmuje o około 1/3 mniej powierzchni. Istotna jest również znaczna redukcja ilości przewodów pneumatycznych i przede wszystkim redukcja ilości elektrycznych przewodów sterujących.

Akcesoria do zaworów i elektrozaworów

W dziale akcesoria do zaworów i elektrozaworów znajdziecie Państwo kompleksową ofertę systemu mocowań do wszystkich serii zaworów i elektrozaworów t.j.:

- płyty przyłączeniowe do zaworów G1/8, G1/4,
- komplety naprawcze płyty zaworowej (śruby + o-ringi),
- komplety naprawcze zaworu - zestawy uszczelnień, zaślepki płyt przyłączeniowych do zaworów, cewki do elektrozaworów, wtyczki cewek do elektrozaworów.

W dziale znajduje się również szczegółowa instrukcja montażu zaworów na płytach.

Zawory serii ATEX

Zawory serii ATEX – mają zastosowanie w środowisku zagrożonym wybuchem.Spełniają wszystkie wymogi dyrektywy 94/9/EC dotyczące mechanicznego ryzyka zapłonu w atmosferze wybuchowej. Dzięki odpowiedniej obróbce poszczególnych części zaworu gwarantowane jest pełne uziemienie wszystkich jego elementów składowych.

Elektrozawory membranowe

Bardzo bogata oferta elektrozaworów membranowych do sterowania przepływem w instalacjach pneumatycznych sprężonego powietrza typu otwórz/zamknij. W ofercie znajdują się elektrozawory z mosiądzu, stali nierdzewnej jak również wersja ekonomiczna.

FAQ - Najczęściej zadawane pytania

    • Jaki zawór dobrać do siłownika dwustronnego działania, a jaki do siłownika ze sprężyną?

      Do sterowania siłownikami dwustronnego działania używamy zawsze zaworów pięciodrogowych (5/2, 5/3). Natomiast do sterowania siłownikami jednostronnego działania używamy zaworów trójdrogowych – 3/2.

    • Do czego stosuje się zawory impulsowe?

      Zawory impulsowe to specjalna konstrukcja zaworów 2/2 przeznaczona do otrzepywania filtrów workowych. Elektrozawory te charakteryzują się wysokim natężeniem przepływu, długim czasem życia, wyjątkowo szybkim otwieraniem i zamykaniem co w połączeniu ze specjalną kątową konstrukcją korpusu, brakiem sprężyn i specjalną konstrukcją układu membrany zapewnia wyjątkową sprawność działania w układach odpylających.

    • Do czego służą zawory sterowania dwuręcznego?
      Zawór sterowania dwuręcznego SBI jest układem bezpieczeństwa w maszynach, gdzie istnieje niebezpieczeństwo uszkodzenia rąk operatora. Zawór SBI zmusza operatora maszyny do użycia dwóch rąk by sterować pracą maszyny. W połączeniu z dwoma przyciskami pneumatycznymi (odpowiednio rozmieszczonymi) zapewnia start urządzenia tylko i wyłącznie, kiedy operator wciśnie jednocześnie dwa przyciski. Zbyt duża zwłoka pomiędzy naciśnięciem jednego i drugiego przycisku nie uruchomi maszyny.
