Złącza do rurek miedzianych Cu
Bestsellery w tej kategorii
Złączki do rurek miedzianych (Cu)
| Materiał: | Złączka wykonana z mosiądzu niklowanego |
| Pierścień: | Złącze posiada pierścień wykonany z mosiądzu |
| Ciśnienie robocze: | w zależności od średnicy: Ø4 i Ø6 – 148 bar, Ø8 – 128 bar, Ø10 – 178 bar, Ø12 – 148 bar, Ø14 – 113 bar, Ø16 – 74 bar, Ø18 – bar, Ø22 – 39 bar |
Złącza skręcane do rurek Cu (miedź) z gwintem zewnętrznym oraz wewnętrznym.
Budowa
Typowa złączka skręcana składa się z:
korpusu złączki (część główna, z gwintem i/lub przyłączem),
pierścienia zaciskowego (tzw. pierścień oliwkowy, mosiężny lub miedziany),
nakrętki dociskowej.
Podczas dokręcania nakrętki, pierścień zaciskowy zostaje ściśnięty między rurką a złączką, tworząc szczelne połączenie mechaniczne.

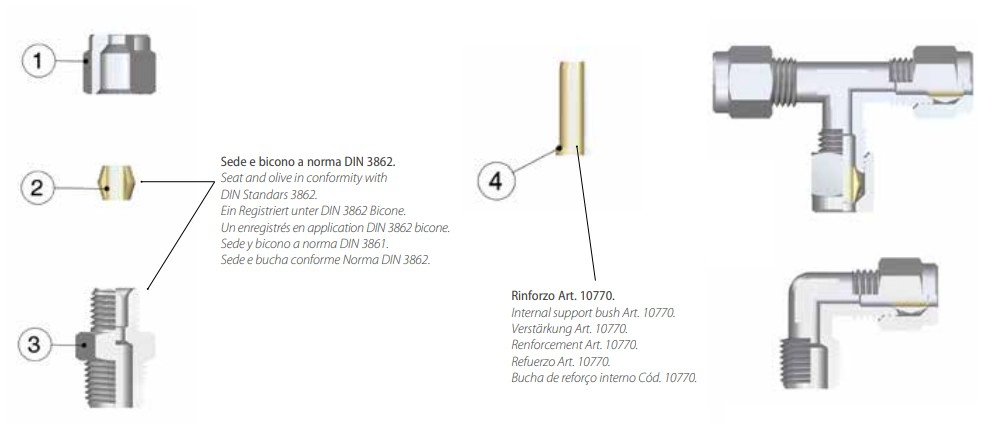

1 - nakrętka | 2 - baryłka/pierścień zaciskowy | 3 - korpus | 4 - tulejka wzmacniająca
Do połączenia:
Rur wykonanych z miedzi, stali, żeliwa, aluminium, mosiądzu
Złącza mogą być łączone z przewodami wykonanymi z materiałów PA, PP, PU, PTFE – z dodatkowym zastosowaniem tulejek wzmacniających
Ciśnienie i temperatura robocza:
Ciśnienia robocze i temperatury robocze zależą od rodzaju używanej rury.
Złącza mogą pracować w zakresie temperatur od -60° C do +300° C
Poniżej wartości maksymalnego ciśnienia zalecanego dla złączek w temperaturze 20˚ C połączonych z rurą miedzianą o grubości 1 mm:
| Wymiar | Maksymalne ciśnienie zalecane w 20°C | |
| Średnica Ø (mm) | kg/cm² | bar |
| 4 | 150 | 148.4 |
| 6 | 150 | 148.4 |
| 8 | 135 | 133.6 |
| 10 | 95 | 94 |
| 12 | 75 | 74.2 |
| 14 | 100 | 99 |
| 15 | 95 | 94 |
| 16 | 95 | 94 |
| 18 | 70 | 69.3 |
| 22 | 70 | 69.3 |
Medium:
Woda
Oleje
Sprężone powietrze
Płyny ogólnie do instalacji hydraulicznych, pneumatycznych itp.
Zalety:
Kompatybilność ze wszystkimi płynami przemysłowymi
Bezpieczne połączenie z różnymi rurami
Metalowe uszczelnienie
Wysoka wytrzymałość ciśnieniowa
Od Ø 4 mm do Ø 22 mm
Szeroki wachlarz konfiguracji (złącza proste, kolanka, trójniki)
Odporność mechaniczna
Bez silikonu
Łatwy montaż, bez konieczności użycia specjalistycznych narzędzi
Oszczędność czasu przy małych naprawach
Brak konieczności lutowania
Zastosowanie:
Ciężka automatyka pneumatyczna
Motoryzacja
Chłodzenie przemysłowe
Gazy obojętne, próżnia, para wodna
Instalacje wodne
Złącza rurowe - charakterystyka oferty
Oferujemy następujące złączki rurowe:
Złącza skręcane proste do rur miedzianych - złącze rurowe z gwintem zewnętrznym i wewnętrznym. Złącza rurowe w postaci złączek grodziowych, przedłużek. Duża rozpiętość średnic rurek w oferowanych złączkach rurowych.
Złączki rurowe skręcane kątowe do rurek miedzianych - złącze rurowe gwintowane wewnętrznie i zewnętrznie. Złączka rurowa kątowa dla gwintów od G1/8 do G3/4 oraz kolanka.
Trójniki skręcane do rur z miedzi - trójniki dla zakresu średnic rurek 4-22 mm, typu T, z gwintem zewnętrznym 1/8, 1/4, 3/8, 1/2, 3/4.
Czwórniki skręcane do ruek miedzianych - czwórnik dla zakresu średnic 4-14 mm.
Złączki rurowe oferujemy wraz z opcjonalnymi akcesoriami takimi jak nakrętki, pierścienie zaciskowe, tulejki, zaślepki czy adaptery.
1) Przyciąć rurkę pod kątem 90˚ i usunąć wewnętrzne i zewnętrzne zadziory znajdujące się na rurce.
2) Naoliwić nakrętkę i gwint. Ostrożnie nasunąć nakrętkę i pierścień na rurkę. Obciętą stroną rurki w kierunku gwintu.
3) Nakręć nakrętkę aż do uzyskania pewnego oporu na stożkowej końcówce.
4) Upewnij się, że rurka jest wciśnięta do oporu przed dokręceniem nakrętki odpowiednim kluczem.
5) Dokręć nakrętkę kluczem, w razie potrzeby oznacz punkty orientacyjne na rurce miedzianej.
