Złącza Camlock (Kamlok, Kamlock)

Złącza Camlock można podłączać do węży, rur, zbiorników, przewodów, którymi przekazuje się parę, proszki i płyny typu: śrut, granulat, woda chłodnicza, produkty żywnościowe, farmaceutyczne, paliwa, barwniki, substancje chemiczne, kleje, kosmetyki, itp. Camlock jest to najbardziej znany rodzaj złączy przemysłowych, szczególnie jeżeli chodzi o przemysł paliwowy i chemiczny.

Standardowe uszczelnienia złączy Camlok metalowych i polipropylenowych to NBR. W zależności od tego, do jakiego zastosowania potrzebujemy złączy Kamlok dobieramy materiał złączy oraz uszczelnienie. Oferujemy szeroki zakres uszczelek (NBR, EPDM, Viton, Teflon itp.)

Złącza Camlock (znane również jako Kamlok, Kamlock) to rodzaj szybkozłączy przemysłowych. Składają się z dwóch części: żeńskiej (gniazdo) i męskiej (wtyk), które wpinają się w siebie i blokują za pomocą dźwigni.

Złącza Camlock mogą być wykonane z różnych materiałów, takich jak aluminium, stal nierdzewna, mosiądz, tworzywo sztuczne (polipropylen).

Zaletami złącz Camlock są prosta budowa, szybkość i łatwość montażu i demontażu (nie wymagają użycia narzędzi), co prowadzi do oszczędności czasu i kosztów.

Złącza Camlock są stosowane w różnych branżach, w tym m.in. w przemyśle chemicznym, spożywczym, petrochemicznym, rolnictwie, przemyśle kosmetycznym i farmaceutycznym. Są one szczególnie przydatne do przesyłania niskociśnieniowych płynów i materiałów sypkich.

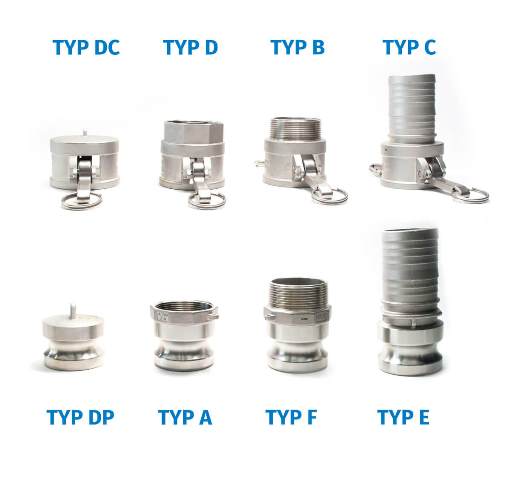

Załącza Camlock dzielimy na:

Typ A – wtyk z gwintem wewntętrznym

Typ B –   gniazdo z gwintem zewnętrznym

Typ C –  gniazdo z króćcem pod wąż

Typ D –   gniazdo z gwintem wewnętrznym

Typ E – wtyk z króćcem pod wąż

Typ F – wtyk z gwintem zewntętrznym

Typ DC  - gniazdo z zaślepką (zaślepka wtyku)

Typ DP –  wtyk z zaślepką (zaślepka gniazda)

Niezalecane – różnice w wytrzymałości materiałowej mogą prowadzić do awarii, szczególnie przy łączeniu lekkiego plastiku z metalem. Zaleca się stosowanie jednolitego materiału w obu połówkach.

W sytuacjach, gdy liczy się:

• odporność chemiczna (kwasy, zasady),

• niska waga i niski koszt,

• aplikacje rolnicze, przemysł wodny lub CSS typu IBC do 4″

• Stal nierdzewna – najwyższa trwałość i odporność na korozję.

• Mosiądz – dobra trwałość w czystym środowisku, niezalecana do środowisk zasadowych.

• Aluminium – odpowiednie do lekkich zastosowań, bardziej podatne na zużycie.

• PP – najniższa żywotność przy średnich obciążeniach mechanicznych

• Stal nierdzewna (SS316) + uszczelka EPDM/FKM/PTFE – tak, polecana opcja.

• Mosiądz – tylko do zapewnionych, nieagresywnych mediów.

• PP – dobra odporność chemiczna, ale niższa mechaniczna stabilność

Nie. Camloki nie posiadają zabezpieczeń i nie są zalecane do gazów sprężonych ani pary wodnej – szybkie otwarcie pod ciśnienie jest niebezpieczne.

Uwzględnij:

• typ medium (chemikalia, woda, olej),

• temperaturę,

• wymagane ciśnienie,

• kompatybilność materiałową,

• budżet i wagę instalacji

• Regularnie kontroluj uszczelki i ramię blokujące,

• Wymieniaj uszczelki.

• Czyść połączenia i smaruj zawiasy ramion,

• Przechowuj suche i czyste elementy, zwłaszcza PP

Tak – typ C i E camlock oferuje odpowiednio króćce żeński i męski wąż (hose tail), współpracujące z opaskami zaciskowymi lub ślimakowymi.

Stal nierdzewna AISI 316 z uszczelkami (EPDM/FKM) – daje higieniczne połączenie stosowane w branżach spożywczej i farmaceutycznej.

• pęknięcie ramion (przy PP),

• erozja chemiczna (przy mosiądzu w kwasach),

• przedwczesne zużycie mechaniczne (aluminium w abrazji) → zawsze dobieraj materiały zgodnie z aplikacją

Tak – dostępne są wersje camlock z przyłączem kołnierzowym, dedykowane do montażu bezpośrednio do rur lub zbiorników.

Tak – mogą być wyposażone w pierścienie plombujące przy ramionach lub zaślepkach typu DC/DP z oczkiem plombowym.

Zazwyczaj nie bez adaptera – np. camlock ↔ Guillemin, camlock ↔ Storz, camlock ↔ tri-clamp wymagają dedykowanych przejść.

Tak – modele z ramionami typu safety-lock lub samozamykające są dostępne w metalowych wersjach dla zwiększenia bezpieczeństwa pracy.

Tak – złączki Camlock obsługują płyny, ciecze, pyły i granulaty, często używane przy transporcie cukru, pigmentów, chemikaliów, nawozów.

Tak – typ DC (dust cap) i DP (dust plug) służą ochronie połączeń przed zabrudzeniem i uszkodzeniem końców końcówek Camlock.

Tak – stal nierdzewna z uszczelką FKM/PTFE lub PP to polecana opcja dla chemikaliów agresywnych. Mosiądz dopuszczony przy łagodnych płynach.
