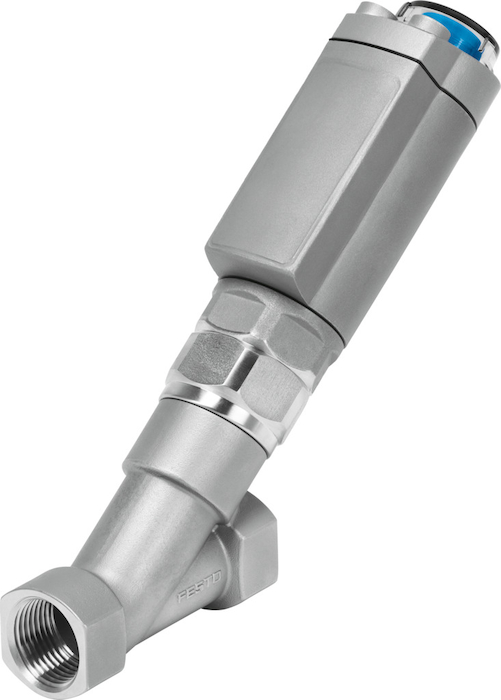

Zawory z gniazdem kątowym VZXA
Certyfikat | CRN0C20829.5C, TÜV 968/V 1039.00/18 |
Ciśnienie medium | 0 - 16 - 0 - 5,6 bar |
Ciśnienie robocze | 5 - 10 - 5 - 7 bar |
Ciśnienie robocze MPa | 0,5 - 1 - 0,5 - 0,7 MPa |
Dopuszczenie | CRN |
Funkcja sterowania | Zamknięty przez zmniejszoną siłę sprężyny, NZ - Zamknięty siłą sprężyny, NZ |
Funkcja zaworu | 2/2 |
Kierunek przepływu | Jednokierunkowy |
Kierunek przepływu | Nad gniazdem zaworu, dla mediów gazowych - Pod gniazdem zaworu, dla mediów gazowych i płynnych |
Konstrukcja | Zawór gniazdowy z napędem tłokowym - Zawór gniazdowy z napędem membranowym |
Maks. lepkość | od 600 mm2/s |
Materiał obudowy napędu | Odlew ze stali szlachetnej |
Materiał obudowy zaworu procesowego | Odlew ze stali szlachetnej |
Materiał uszczelnienia gniazda | PTFE |
Materiał uszczelnienia śruby | PTFE |
Materiał uszczelnień | FPM - NBR |
Medium | Gazy obojętne, Sprężone powietrze, filtrowane, stopień filtracji 200 µm, Para - Olej hydrauliczny na bazie oleju mineralnego, Gazy obojętne, Olej mineralny, ciecze obojętne, Woda, Sprężone powietrze, filtrowane, stopień filtracji 200 µm, Para |
Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
Numer materiału, obudowa zaworu procesowego | 1,4409 - ASTM A351-CF3M |
Operating pressure | 72,5 - 145 - 72,5 - 101,5 psi |
