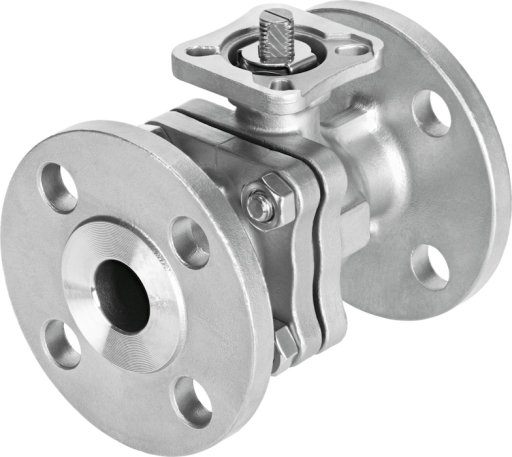

Zawory kulowe VZBF
Ciśnienie znamionowe zaworu procesowego | od 20 |
Dopuszczenie | API607, CRN |
Funkcja zaworu | 2/2 |
Kierunek przepływu | Rewersyjny |
Klasa odporności na korozję CRC | 4 – Bardzo wysoka odporność na korozję |
Konstrukcja | Zawór kulowy 2-drogowy |
Materiał kuli | Odlew ze stali szlachetnej |
Materiał obudowy | Odlew ze stali szlachetnej |
Materiał uszczelnień | FPM, PCTFE, PTFE, Grafit |
Materiał wałka | Stal wysokostopowa, nierdzewna |
Medium | Sprężone powietrze wg ISO8573-1:2010 [-:-:-], Gazy obojętne, ciecze obojętne, Woda, Para |
Moment rozruchowy przy różnicy ciśnienia, ciśnienie nominalne, zawór procesowy PN | od 8 - od 130 Nm |
Numer materiału dla kuli | 1,4408 |
Numer materiału dla obudowy | 1,4408 |
Numer materiału dla wałka | 1,4401 |
Pozycja zabudowy | Dowolna |
Przepływ Kv | od 8,5 - od 453,8 m3/h |
Przyłącze zaworu procesowego | Kołnierz zgodny z ANSI B16.5 klasa 150 |
Rodzaj uszczelnienia | Miękkie |
Rysunek otworowania kołnierza | F0304 - F1012 |
