Zaciski pneumatyczne CPE50
| Max. siła mocowania zacisku (5bar): | 230-350Nm |
| Moment mocujący: | 700-1300 Nm |
| Ciężar: | ~0,9Kg |
| Max. ciśnienie pracy: | 8 bar |

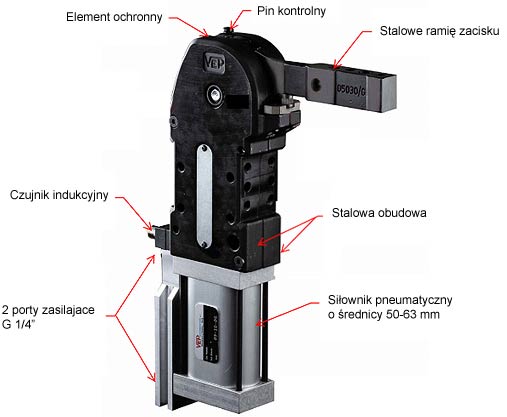

Właściwości:
- precyzyjny stalowy odlew obudowy
- siłownik pneumatyczny o średnicy Ø50 mm
- dwa porty zasilające na siłowniku G1/4”
- stalowe ramie clampy
- możliwość zamocowania zacisku z czterech stron obudowy
- łatwa regulacja kąta otwarcia
- dwa różne typy ramion Clampy („V” lub „O”)
- 3 różne pozycje ramion Clampy (środkowe, prawe i lewe)
- 2 różne czujniki kąta otwarcia zacisku (indukcyjny lub pneumatyczny)
- wszystkie elementy znajdujące się wewnątrz zacisku poddawane są obróbce termicznej
Zacisk pneumatyczny CPE50
| Typ | Max. siła mocowania przy obciążeniu (5 bar) | Max. moment mocowania (5bar) |
| CPE50 | 3 Nm | 230 Nm |

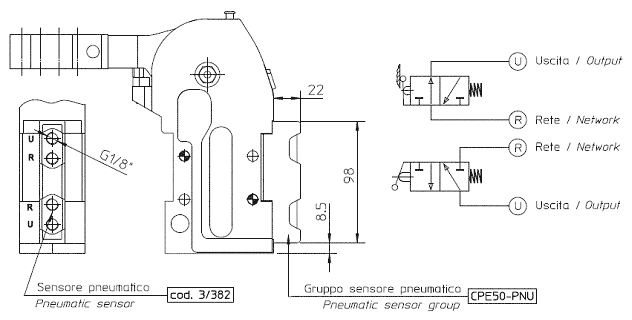

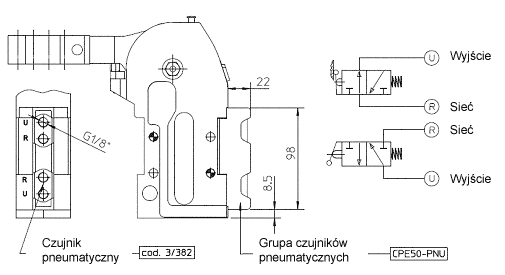

Schemat podłączenia czujnika pneumatycznego
Schemat podłączenia czujnika indukcyjnego
Schemat sterowania pneumatycznego siłownika zacisku

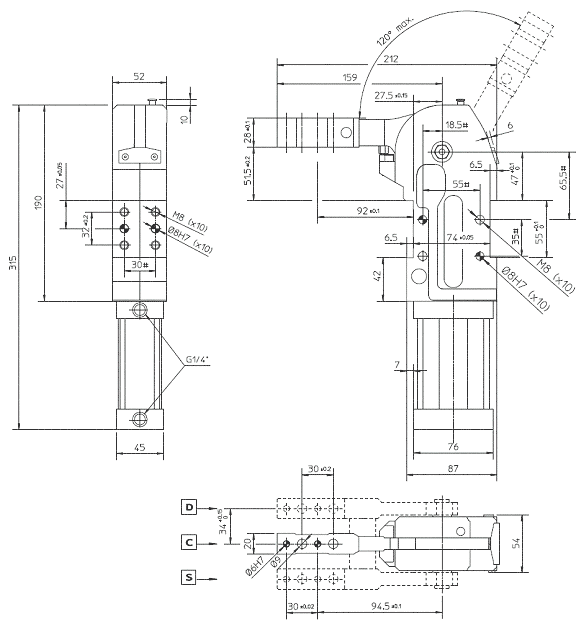

Ramię zacisku CPE50 typu "V"
| Typ | Średnica siłownika | Max. siła mocowania mocowania (5 bar) | Ciężar | Max. moment mocowania | Max. ciśnienie pracy |
| CPE50V... | 50 mm | 230 Nm | ~5 Kg | 800 N | 8 bar |
Standardowy kąt otwarcia to 105˚ (120˚ w przypadku Clampy z ramieniem typu V1) , mniejszy kąt otwarcia może być ustawiony w odstępach co 15˚.

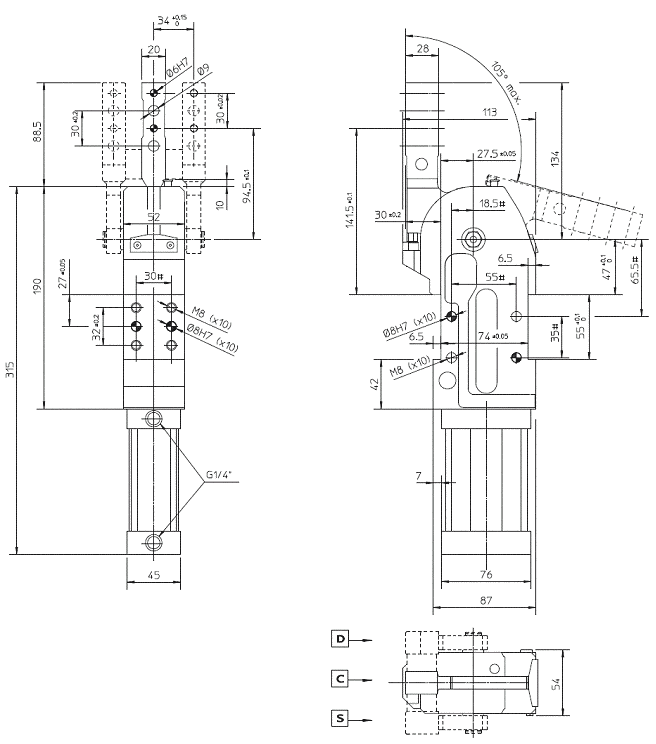

Ramię zacisku CPE50 typu "O"
| Typ | Średnica siłownika | Max. siła mocowania mocowania (5 bar) | Ciężar | Max. moment mocowania | Max. ciśnienie pracy |
| CPE50O... | 50 mm | 230 Nm | ~5 Kg | 800 N | 8 bar |
Standardowy kąt otwarcia to 105˚, mniejszy kąt otwarcia może być ustawiony w odstępach co 15˚.

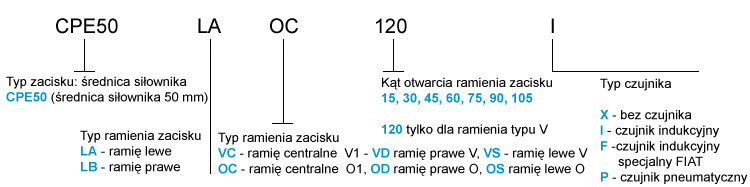

Jak zamawiać
