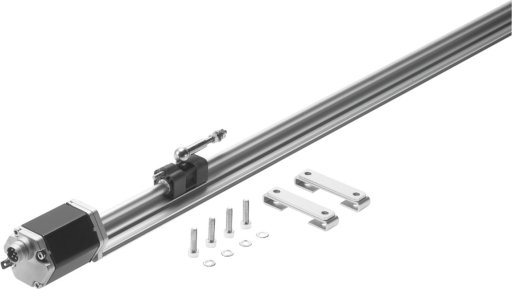

Układy pomiarowe położenia MME-MTS-TLF
Dopuszczalne wahania napięcia | -15 % / +20 % |
Konstrukcja | Zamknięty profil, Z suwakiem - Z suwakiem, Zamknięty profil |
Maks. pobór prądu | od 90 mA |
Maks. prędkość przemieszczenia | od 10 m/s |
Maks. przyspieszenie przesunięcia | od 200 m/s2 |
Materiał obudowy | Stop aluminium, Anodowanie |
Materiał obudowy ślizgacza | Wzmocnione PBT, Magnes stały |
Materiał pokrywy | Lakierowana, Aluminium-odlew ciśnieniowy |
Materiał sprzężenia ślizgacza | Stal |
Materiał wsporników montażowych | PEI |
Niezależna liniowość | Przynajmniej ± 50µm, 0,02 % - 0,02 %, Przynajmniej ± 50µm |
Nominalne napięcie robocze DC | od 24 V |
Odporność na ciągłe wibracje wg DIN/IEC 68 Część 2-82 | Testowany zgodnie z poziomem ostrości 1 |
Odporność na wibracje wg DIN/IEC 68 Część 2-6 | Testowany zgodnie z poziomem ostrości 1 |
Odstęp kątowy, zabierak | ± 1 ° |
Odstęp równoległy, sprzęg | ± 1,5 mm |
Pozycja zabudowy | Dowolna |
Przyłącze elektryczne | 6-pin, Wg DIN 45322, Konstrukcja okrągła, Wtyczka - Wtyczka, Konstrukcja okrągła, Wg DIN 45322, 6-pin |
Rozdzielczość przemieszczenia | < 0,01 mm mm |
Skok | od 2000 - od 225 mm |
